BEDIENUNGSANLEITUNG SCRUBTEC 343B NILFISK

Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.

ZIEL UND INHALT DER BETRIEBSANLEITUNG 2

ADRESSATEN 2

AUFBEWAHRUNG DER BETRIEBSANLEITUNG 2

KONFORMITÄTSERKLÄRUNG 2

IDENTIFIZIERUNGSDATEN 2

ANDERE REFERENZANLEITUNGEN 3

ERSATZTEILE UND WARTUNG 3

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN 3

FUNKTIONSEIGENSCHAFTEN 3

HINWEIS 3

AUSPACKEN/LIEFERUNG 3

SICHERHEIT 4

BENUTZTE SYMBOLE 4

ALLGEMEINE HINWEISE 4

GERÄTEBESCHREIBUNG 6

GERATEAUFBAU 6

BEDIENPULT UND BEDIENELEMENTE 8

ZUBEHÖR/SONDERAUSSTATTUNG 8

TECHNISCHE DATEN. 9

SCHALTPLAN 10

BETRIEB 11

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN 11

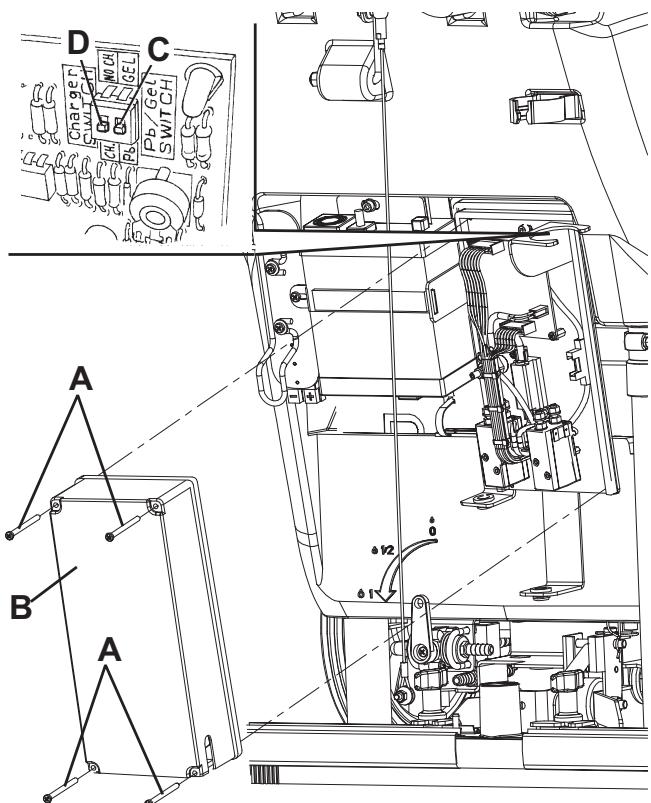

EINSTELLUNG DES EINGEBAUTEN BATTERIETYPES (WET ODER GEL) 12

VOR DEM EINSCHALTEN DES GERÄTS 13

GERÄT EINSCHALTEN UND ABSTELLEN 14

NACH DER GERÄTEBENUTZUNG 16

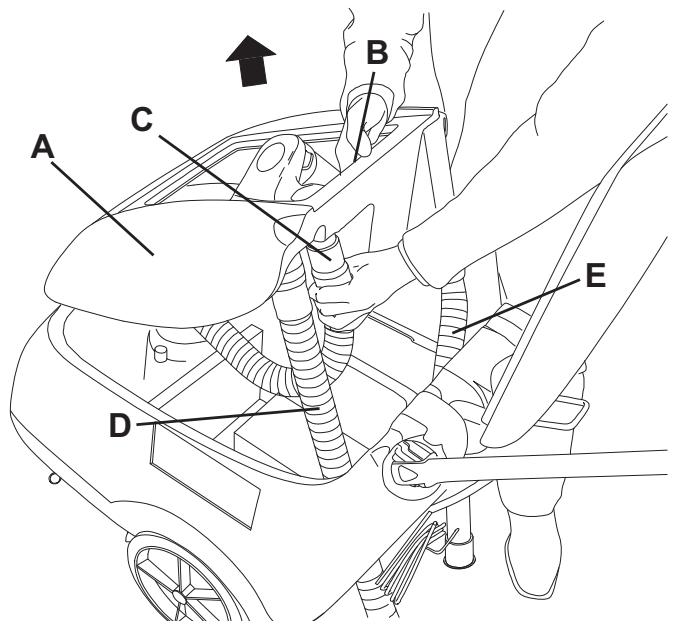

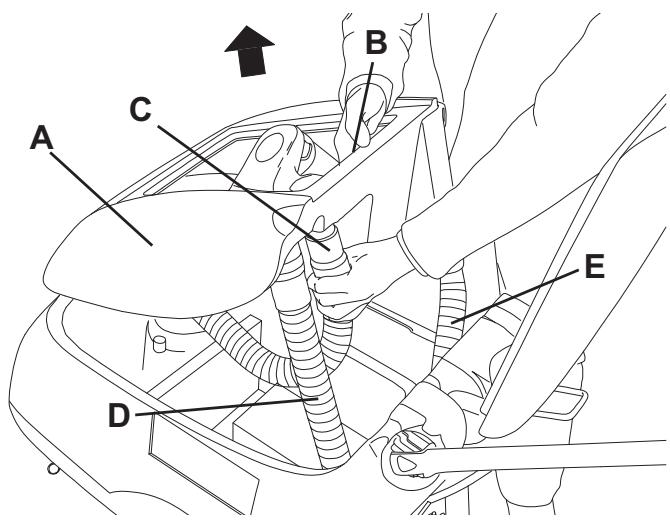

SCHMUTZWASSERTANK ABNEHMEN 17

LANGE STILLLEGUNG DES GERÄTS 17

ERSTE BETRIEBSZEIT 17

WARTUNG 18

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG 18

SAUGLIPPE REINIGEN 19

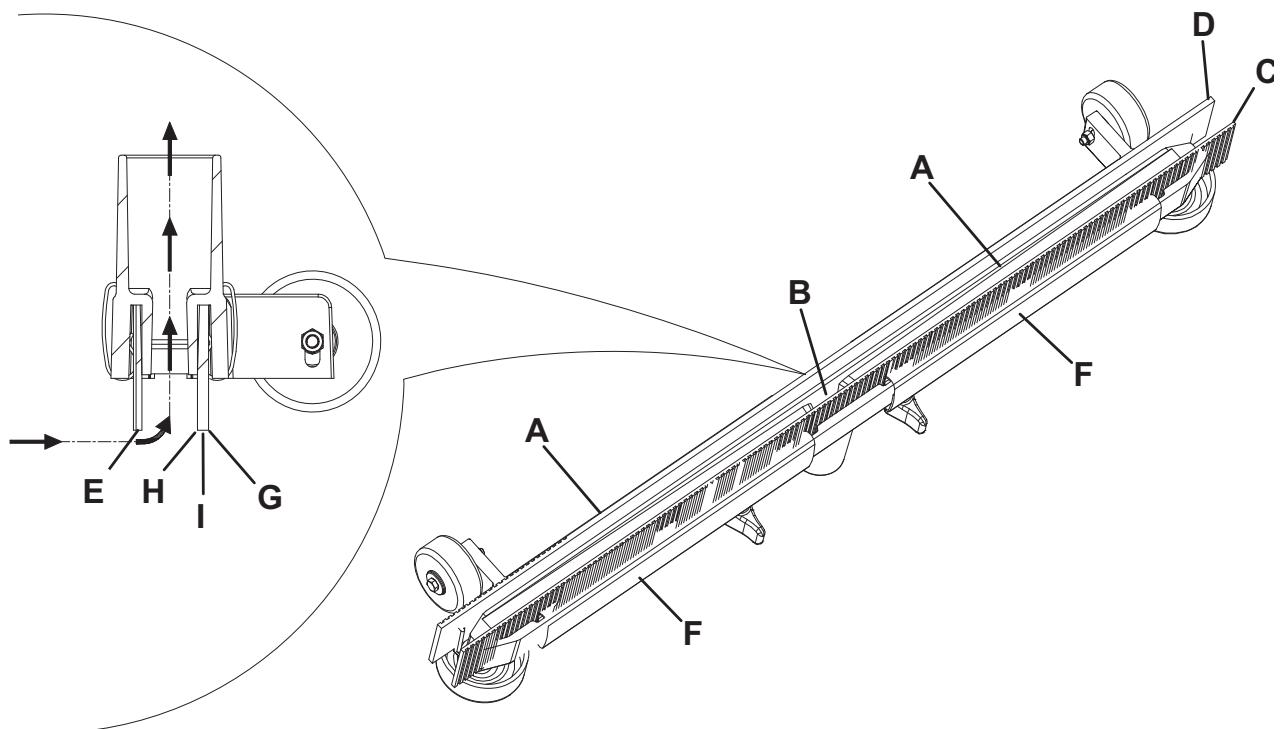

SAUGLIPPENGUMMIS UBERPRUFIN UND AUSTAUSCHEN 19

BURSTE REINIGEN 20

TANKS UND ANSAUGGITTER REINIGEN 20

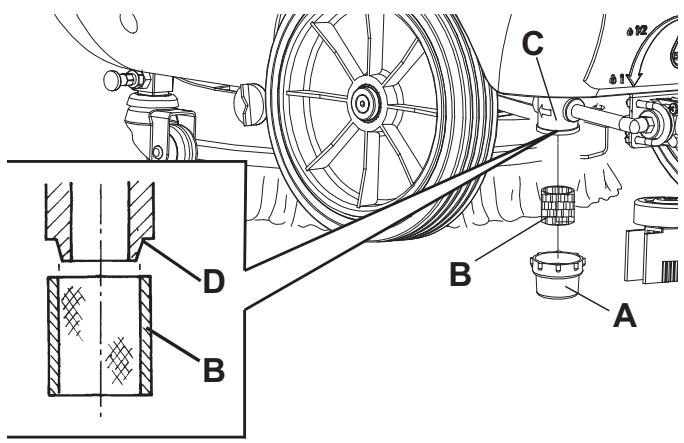

REINIGUNGSLösUNGSFILTER REINIGEN 21

Vorschubgeschwindigkeit DES GERÄTS EINSTELLEN 21

BATTERIEN LADEN 22

SICHERUNGEN UBERPRUFIN/AUSTAUSCHEN 23

FEHLERSUCHE 24

VERSCHROTTUNG 24

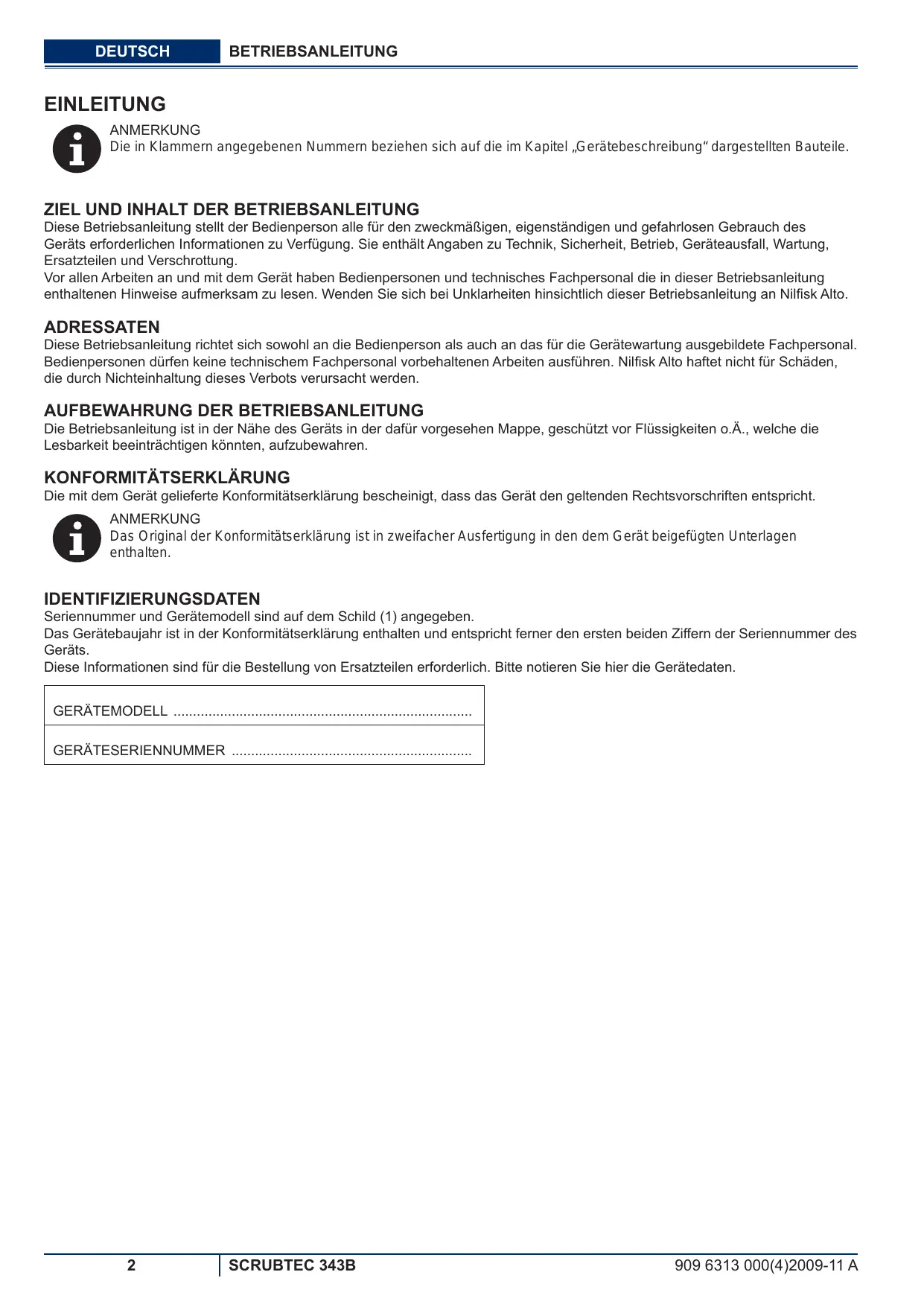

EINLEITUNG

ANMERKUNG

Die in Klammern angegebenen Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellen Bauteile.

ZIEL UND INHALT DER BETRIEBSANLEITUNG

These Betriebsanleitung stell the Bedienperson alle fur den zweckmäigen, eigenstandigen und gefahrlosen Gebrauch des Gerats erforderlichen Informationen zu Verfugung. Sie enthalt Angaben zu Technik, Sicherheit, Betrieb, Gerateausfall, Wartung, Ersatzteilen und Verschrottung. Vor allen Arbeiten an und mit dem Gerat haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung enthaltenen Hinweise aufmerksam zu lessen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilfisk Alto.

ADRESSATEN

These Betriebsanleitungrichtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal. Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausfuhren. Nilfisk Alto haftet nicht für Schäden, die durch Nichteinhaltung these Verbots verursacht werden.

AUFBEWAHRUNG DER BETRIEBSANLEITUNG

Die Betriebsanleitung ist in der Nähe des Geräts in der darauf vorgesehen Mappe, geschützt vor Flüssigkeiten o.Ä., welche die Lesbarkeit beeinträchtigen konnten, aufzubewahren.

KONFORMITÄTSERKLÄRUNG

Die mit dem Gerat gelieferte Konformitätserklung beschinent, dass das Gerät den geltenden Rechtsvorschriften entspricht.

ANMERKUNG

Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigeufigsten Unterlagen enthalten.

IDENTIFIZIERUNGSDATEN

Seriennummer und Gerätemodell sind auf dem Schild (1) angegeben.

Das Gerätebaujahr ist in der Konformitätserklärung enthalten und entspricht ferner den ersten beiden Ziffern der Seriennummer des Geräts.

These Informationen sind fur die Bestellung von Ersatzteilen erforderlich.itte notieren Sie hier die Geratedaten.

GERÄTEMODELL

GERATESERIENNUMMER

ANDERE REFERENZANLEITUNGEN

• Handbuch des elektronischen Ladegerats, das – sofern im Lieferumfang enthalten – als Teil dieser Betriebsanleitung zu betrachten ist
  Ersatzteilkatalog (im Lieferumfang enthalten)
  Service-Anleitung (beim Nilfisk-Alto-Kundendienst einsehbar)

ERSATZTEILE UND WARTUNG

Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilfisk-Alto-Kundendienst. Immer originale Ersatz- und Zubehörteile verwenden.

Der Nifisk-Alto-Kundendienst steht Ihnen fur technischen Kundendienst und die Bestellung von Ersatz- und Zubehörteilen zur Verfugung.itte immer Modell und Seriennummer angegeben.

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN

Nilfisk Alto entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle als erforderlich erachteten Änderungen und Verbesserungen vorzunehmen. Nilfisk Alto ist nicht verpflichtet, diese Änderungen an bereits verkaufen Geräten vorzunehmen.

Jegliche Änderung und/oder jegliches Hinzufugen von Zubehörteilen muss von Nilfisk Alto ausrücklich genehmigt und damit nur von Nilfisk Alto vorgenommen werden.

FUNKTIONSEIGENSCHAFTEN

These Schrubbautomaten werden für die Reinigung (Waschen und Trocknen) von glatten und festen Fußböden im privaten und industriellen Bereich und die Bedienung durch Fachpersonal entwickelt und nach erfolgter Sicherheitsprüfung gebaut.

Schrubbautomaten sind nicht für die Reinigung von Teppichen oder Teppichböden geeignet.

HINWEIS

Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts, rückwärts, vorn, hinten, rechts und links, beziehen sich auf die Bedienperson in Fahrposition mit den Händen am Schubbügel (2).

AUSPACKEN/LIEFERUNG

Beim Auspacken des Geräts sind die auf der Verpackung angegebenen Anweisungen gewissenhaft zu befolgen.

Bei Gerätelieferung sorgfältig prüfen, ob Verpackung und Gerät beim Transport beschädigt wurden.

Liegen offensichtliche Beschädigungen vor, Verpackung aufbewahren, damit sie der Spediteur, der die Lieferung durchgefuhrt hat, in Augenscheinnehmen kann. Für Schadenersatzleistungen unverzüglich mit der Transportfirma in Verbindung setzen.

Überprüfen, ob folgende Teile im Lieferumfang enthalten sind:

• Technische Unterlagen:

• Betriebsanleitung des Schrubbautomaten

• Handbuch des elektronischen Ladegerats (sofern im Lieferumfang enthalten)
• Ersatzteilliste des Schrubbautomaten

1 x 40-A-Flachsicherung
2xAbdeckplatten Batterien
(Nur für ohne Batterien gelieferte Geräte)

1 x roter Stecker mit Klemmen

SICHERHEIT

Folgende Symbole weisen auf potentielle Gefahren hin. Lesen Sie diese Informationen stets aufmerksam und ergreifen Sie die zum Schutz von Personen und Gegenständen erforderlichen Vorsichtsmaßnahmen.

Zur Unfallverhütung ist die Mitarbeit der Bedienperson unabdingbar. Unfallverhütungsmaßnahmen können nicht greifen, wenn die Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle in Betrieben, am Arbeitsplatz oder während des Transports werden durch die Nichtbeachtung der grundlegendsten Vorsichtsmaßnahmen verursacht. Aufmerksame und umsichtigige Bedienpersonen sind daher der Beste Schutz vor Unfallen und für die Wirksamkeit jeglicher Unfallverhütungsmaßnahmen unverzichtbar.

BENUTZTE SYMBOLE

GEFAHR!

Bezeichneteine, auch potenziell todiche, Gefahr fur die Bedienperson.

ACHTUNG!

Weist auf die potentielle Gefahr von Personenunfälle hin.

HINWEIS!

Bezeichnet einen Hinweis oder eine Anmerkung in Bezug auf wichtige oder nützliche Funktionen. Widmen Sie Absätzen, die durch these Symbol gekennzeichnet sind, höchste Aufmerksamkeit.

ANMERKUNG

Bezeichnet einen Anmerkung zu wichtigen oder nützlichen Funktionen.

NACHSCHLAGEN

Weist darauf fin, dass vor der Durchführung jeglicher Arbeiten die Kurzanleitung zu konsultieren ist.

ALLGEMEINE HINWEISE

In this Abschnitt sind Warnhinweise in Bezug auf die potentielle Gefahr von Geräte- und Personenschäden angeführrt.

GEFAHR!

• Vor jeglichen Reinigungs- sowie Wartungsarbeiten und dem Austausch von Bauteilen Gerätehauptschalter auf 0 stellen und, falls erforderlich, Batterie trennen.
• Dieses Gerätarf nur von angemessen geschulten Personen verwendet werden. Die Gerätebedienung durch Kinder und Behinderte ist verboten.
• Sind in das Gerät Bleibatterien (WET) eingebaut, Batterien von Funken, Flammen und rauchenden Gegenständen fernhalten. Wahrend der normalen Benutzung konnen explosive Gase austreten.
• Bei Arbeitsen in der Höhe von elektrischen Bauteilen sind sümttliche Schmuckstücke abzulegen.
• Gerät nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive Pulver, Flüssigkeiten oder Dämpfe befinden: Dieses Gerät ist nicht zum Aufnehmen gefährlicher Stäube geeignet.
• Sind in das Gerät Bleibatterien (WET) eingebaut, entsteht beim Laden der Batterien hochexplosives Wasserstoffgas. Schmutzwassertank ausbauen und erst nach Beendigung des gesamten Batterieladenzyklus wieder einbauen. Batterien nur in gut belufteten Bereichen und nicht in der Höhe von offenen Flammen laden.

ACHTUNG!

• Vor der Benutzung des Ladegerats prüfen, ob Frequenz und Spannung auf dem Gerätotypschild der Netzspannung entsprechen.
• Das Kabel des Ladegerats nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff“ verwenden. Das Kabel des Ladegerats nicht in Türen einkommen und nicht über scharfe Kanten oder raue Oberflächenziehen. Mit dem Gerät nicht über das Ladegerätkabel fahren. Ladegerätkabel von bereits Oberflächen fernhalten.
• Sind Kabel oder Stecker des Ladegerats beschädigt, Batterien des Geräts nicht aufladen. Funktioniert das Gerät nicht einwandfrei, ist es beschädigt, ins Wasser gefallen oder wurde es im Freien abgestellt, Gerät zum Kundendienst bringen.
  Zur Verringerung der Brand-, Stromschlag- bzw. Verletzungsgefahr das unbeaufsichtigte Gerät nicht an Stromnetz angeschlossen 参数。Vor Wartungsbearbeitungen, das Ladegerätkabel vom Stromnetz trennen.
  Während des Batterieladevorgangs nicht rauchen.
• Das unbeaufsichtigte Gerät gegen unbeabsichtigtes Wegrollen sichern.
• Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen Witterungen schützen. Das Gerät in trockenen geschützten Räumen abstellen: Dieses Gerät ist nur für den Trockenbetrieb geeignet undarf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder abgestellt werden.
  Vor der Verwendung des Gerats samentliche Klappen und/oder Deckel schlieben.
• Das Gerät nicht als Spielzeug verwenden. Wir das Gerät in der Nähe von Kindern verwendet, ist besondere Aufmerksamkeit erforderlich.
• Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfisk Alto empfohlene Zubehörteile verwenden.
  Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite Kleidungsstücke nicht in beweglichen Geräteileiten verfangen können.
• Das Gerät nicht unbeaufsichtigt setzen, ohne sicherzustellen, dass es sich nicht in Bewegung setzen kann.
• Das Gerät nicht in stark staubiger Umgebung verwenden.
• Be der Geräteverwendung darauf auf achten, dass weder Personen- noch Sachschäden entstehen.
• Nicht gegen Regale oder Gerüste stößen, vor allem wenn Gegenstände herunterfallen können.
  Keine Flüssigkeitsbehälter auf dem Gerät abstellen. Getränkehalter benutzen.
  Das Gerät nur bei Temperaturen zwischen 0 °C und +40 °C verwenden.
  Die Lagertemperatur des Geräts muss zwischen 0 °C und +40 °C liegen.
  Die Luftfeuchtigkeit muss zwischen 30% und 95% betragen.
• Be der Verwendung von Bodenreinigungsmitteln Anweisungen und Hinweise auf der jeweiligen Verpackung beachten.
  Vor dem Umgang mit Bodenreinigungsmitteln geeignete Schutzhandschuhe anziehen.
  Das Gerät nicht als Transportmittel verwenden.
  Gerät nicht auf geneigten Flächen einsetzen.
  Zur Vermeidung von Schaden am Fußboden Bürsten bei stehendem Gerät nicht in Betrieb setzen.
• Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden.
  Die Schutzvorrichtungen des Geräts keinesfalls beschädigen. Alle Anweisungen zur ordentlichen Wartung sind gewissenhaft zu befolgen.
• Keine Gegenstände durch Öffnungen in das Gerät fallen halten. Sind Öffnungen verstopft, Gerät nicht verwenden. Geräteöffnungen frei von Staub, Fasern, Haaren und anderen Fremdkörpersn halten, die den Luftstrom verringern können.
  Die am Gerät angebrachten Hinweisschilder nicht entfernen oder verändern.
• Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straßen und Wegen zugelassen.
• Das Gerät bei Temperatren unter dem Gefrierpunkt nur mit Vorsicht transportieren. Das im Schmutzwassertank oder in den Leitungen vorhandene Wasser können gefrieren und das Gerät schwer beschädigten.
• Nur im Lieferumfang enthaltene oder in der Betriebsanleitung angeführte Bürsten und Pads verwenden. Die Verwendung von anderen Bürsten oder Pads kann die Sicherheit beeinträchtigen.
• Bei Funktionstörungen sicherstellen, dass diese nicht auf mangelnde Gerätewartung zusückzuführen sind. Gegebenenfalls Fachpersonal bzw. autorisierten Kundendienst benachrichtigen.
• Müssen Bauteile ausgewechselt werden, stets ORIGINALERSATZTEILE beim Kundendienst oder einem autorisierten Vertragshandler anfordern.
• Zur Gewährleistung von Gerätesicherheit und -leistung die im entsprechenden Kapitel dieser Betriebsanleitung vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten Kundendienst durchführten halten.
  Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lessen.
• Das Gerät nicht mit direktem oder unter Druck stehend Wasserstrahl oder mit atzenden Reinigungsmitteln saubern.
• Das Gerät enthalt giftinge und schädliche Stoffe (Batterien etc.), für die eine Entsorgung durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschreiben ist. Fahrzeug am Ende seiner Lebensdauer vorschrifsmäßig entsorgen!

GERÄTEBESCHREIBUNG

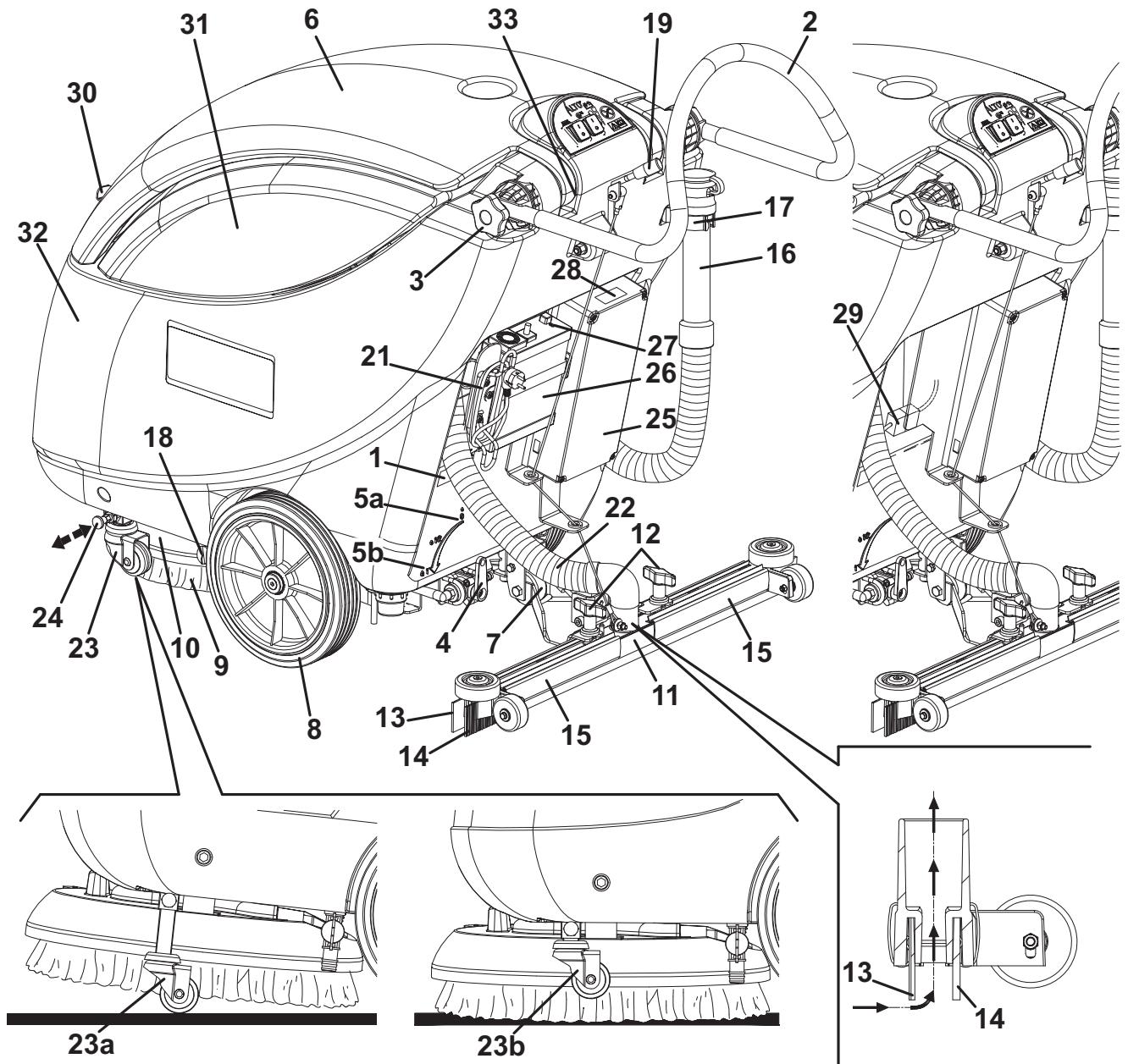

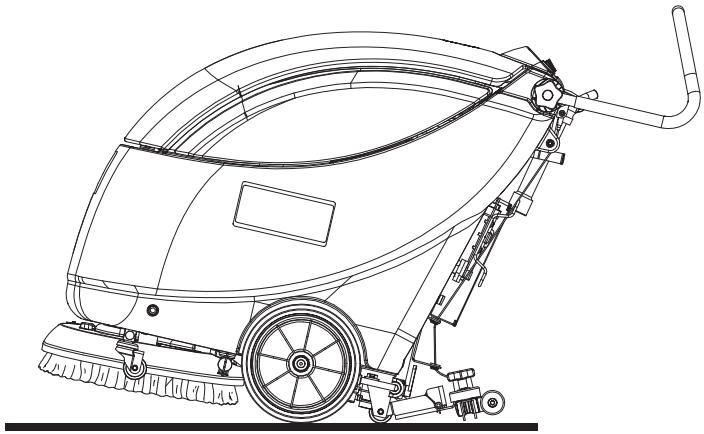

GERÄTEAUFBAU

1. Schild Seriennummer/technische Daten/Konformitätszeichen
2. Schubbügel
3. Einstellknopf Schubbügelneigung
4. Einstellhebel Dosierung Reinigungslösung
   5a. Stellung minimaler Strom von Reinigungslösung
   5b. Stellung maximaler Strom von Reinigungslösung
5. Schmutzwassertankdeckel
6. Stutzrad hinten für Transport/Parken
7. Mittelräder auf feststehender Achse
8. Bürste/Pad
9. Bürsten-/Padhalterkopf
10. Sauglippe
11. Sterngriffe Sauglippenbefestigung
12. Gummi vorne Sauglippe
13. Gummi hinten Sauglippe
14. Befestigungsfedern Sauglippengummis
15. Schmutzwasserablassrohr
16. Halter Schmutz Wasserablassrohr

17. Ablassventil Reinigungslösung

18. Hebel Sauglippe anheiten/absenk

19. Filter Reinigungslösung
20. Ladegeratkabel (optional)
21. Ansaugrohr Sauglippe
22. Transport/Parkvorrichtung
    23a. Transport-/Parkvorrichtung aktiviert
    23b. Transport-/Parkvorrichtung deaktiviert
23. Arretierstift Transport-/Parkvorrichtung
24. Elektrokasten
25. Ladegerät (optional)
26. Kontrollleuchten Ladegerät (optional)
27. Anschlusspläne Batterien
28. Batteriestecker (nur für Ausführungen ohne Ladegerät)
29. Bürste-/Padhaken
30. Schmutzwassertank
31. Reinigungslösungstank
32. Ausgleichsöffnung

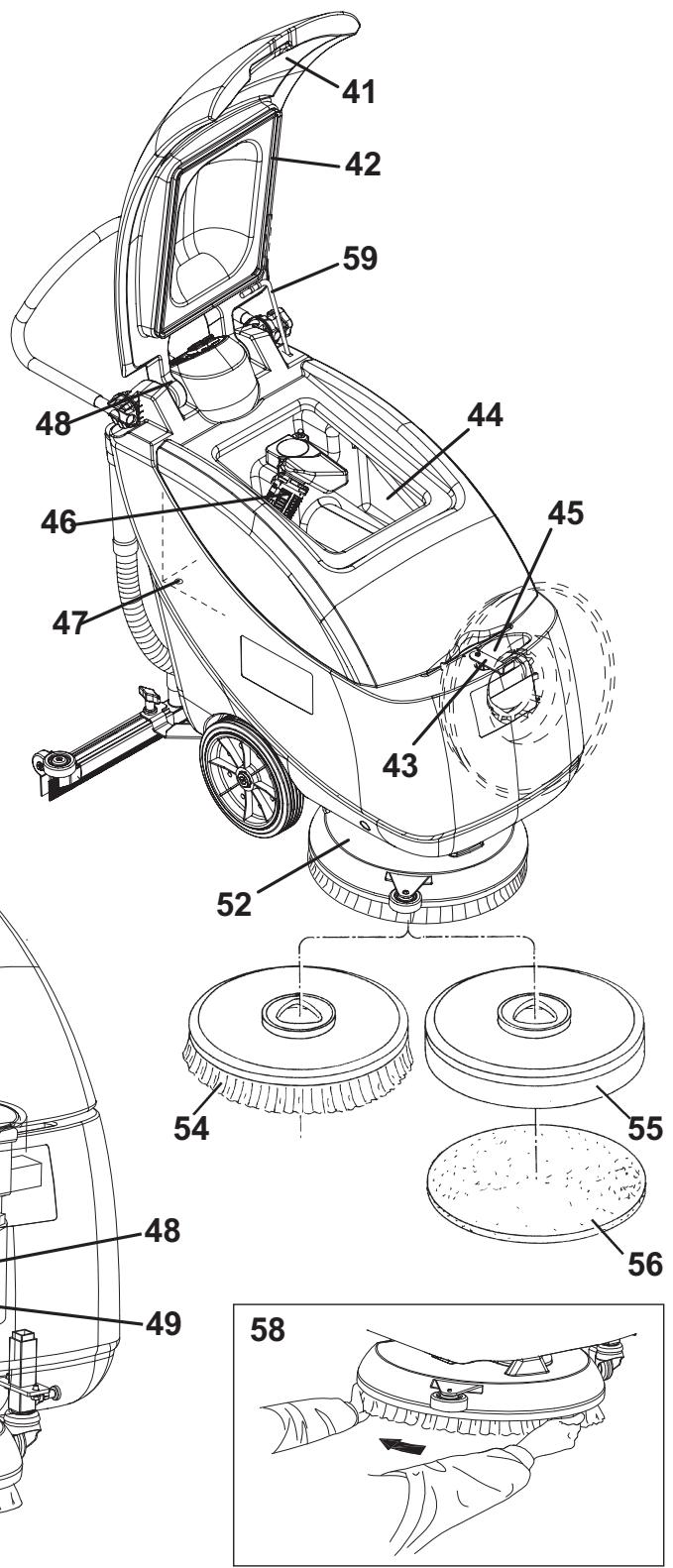

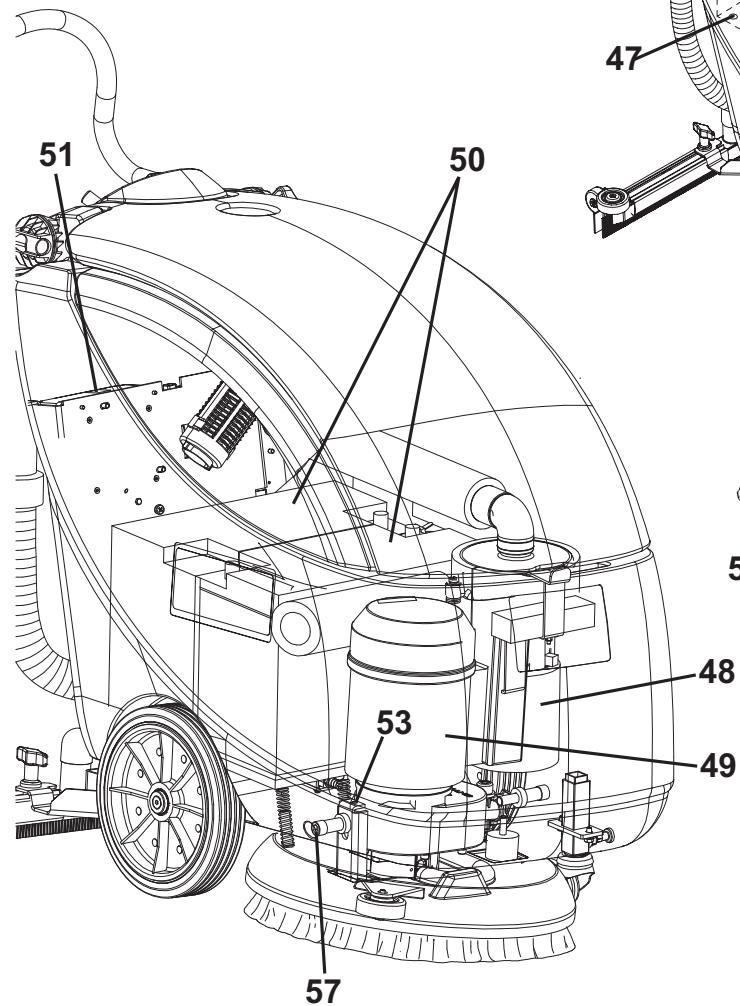

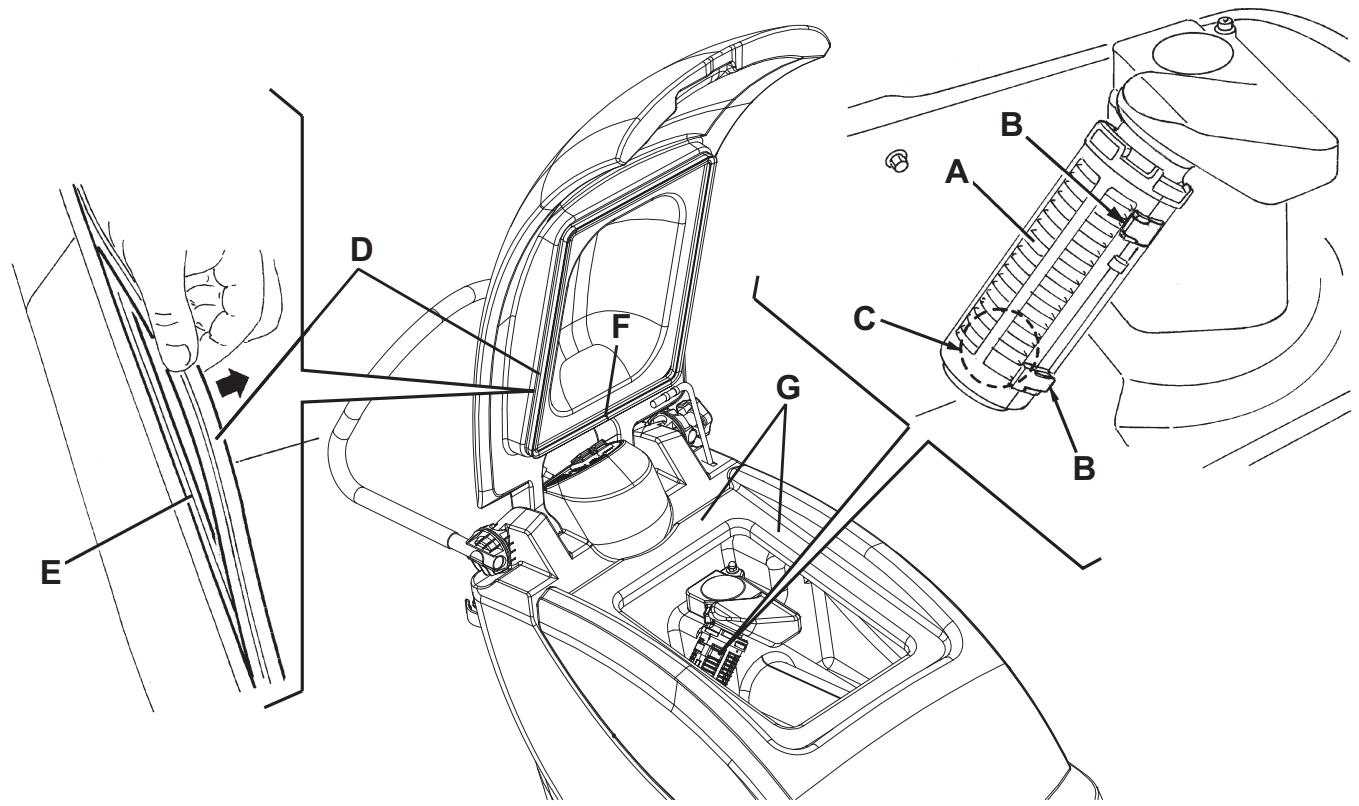

GERÄTEAUFBAU (Fortsetzung)

1. Schmutzwassertankdeckel (geöffnet)
2. Dichtung Schmutzwassertankdeckel
3. Bürste-/Padhaken (verwendet)
4. Schmutzwassertankfach
5. Einfullstutzen Reinigungslösungstank
6. Ansauggitter mit automatischem Schwimmerverschluss
7. Ablssöffnung Schmutzwasser
8. Ansauganlagenmotor
9. Bürsten-/Padhaltermotor
10. Batterien
11. Anschlusspläne Batterien
12. Bürsten-/Padhalterkopf
13. Einstellschraube Vorschubgeschwindigkeit
14. Bürste
15. Padhalter
16. Pad
17. Schraube
18. Drehrichtung zur Bürsten-/Padhalter-Kupplung
19. Deckelstutzstange (eingerastet)

S311231A

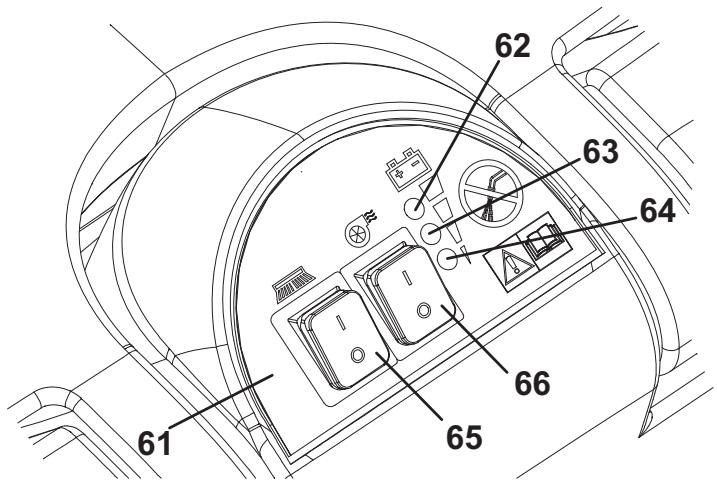

BEDIENPULT UND BEDIENELEMENTE

1. Bedienfeld und Bedienelemente
2. Kontrolleuchte Batterien geladen (grün)
3. Kontrolleuche Batterien halb geladen (gelb)
4. Kontrolleuchte Batterien leer (rot)
5. Schalter Bürste/Padhalter
6. Schalter Ansauganlage

S311223A

ZUBEHÖR/SONDERAUSSTATTUNG

Neben den mit der Grundausführung geleiferten Bauteilen sind je nach spezifischer Geräteverwendung folgende Zubehörnteile/ Sonderausstattungen lieferbar:

Bürsten/Pads aus verschiedenen Werkstoffen
Elektronisches Ladegerät

Bitte setzen Sie sich fur weitere Informationen zu den obengennten Zubehörteilen/Sonderausstattungen mit einem Handler ihrer Wahl in Verbindung.

TECHNISCHE DATEN

Allgemein	SCRUBTEC 343B
Geräelänge bei gesenkter Lenkstange	1.020 mm
Gerätebreite mit Sauglippe	720 mm
Gerätebreite ohne Sauglippe	570 mm
Min./Max. Gerätehöhe mit einstellbarem Schubbügel	860 - 1.105 mm
Gerätegesamtgewicht	72 kg
Mindestlenkradius	750 mm
Arbeitsbreite	430 mm
Maße Batteriefach	350x350x260 mm
Durchmesser Mittelräder auf feststehender Achse	250 mm
Durchmesser Bürste/Pad	430-432 mm
Bodendruck Hinterräder	1,0 N/mm2
Bodendruck Vorderräder	1,9 N/mm2
Bodendruck Bürste/Pad	36 kg

Leistung	SCRUBTEC 343B
Ansaugung	1.055 mmH2O
Geschwindigkeit Bürsten-/Padhaltermotor	135 U/min
Schalldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871) (LpA)	65 dB(A) ± 3 dB(A)
Vom Gerät emittierter Schalleistungspegel (ISO 3744, ISO 4871) (LwA)	89 dB(A)
Schwingungspegel am Arm der Bedienperson (ISO 5349-1)	< 2,5 m/s2
Motorleistung Ansauganlage	370 W
Leistung Bürsten-/Padhaltermotor	520 W
Maximale Steigfähigkeit	2%
Batteriespannung	24 V
Standardbatterien	2 x 12 V, 70 Ah (GEL)
Kapazität Frischwassertank	31 Liter
Kapazität Schmutzwassertank	30 Liter

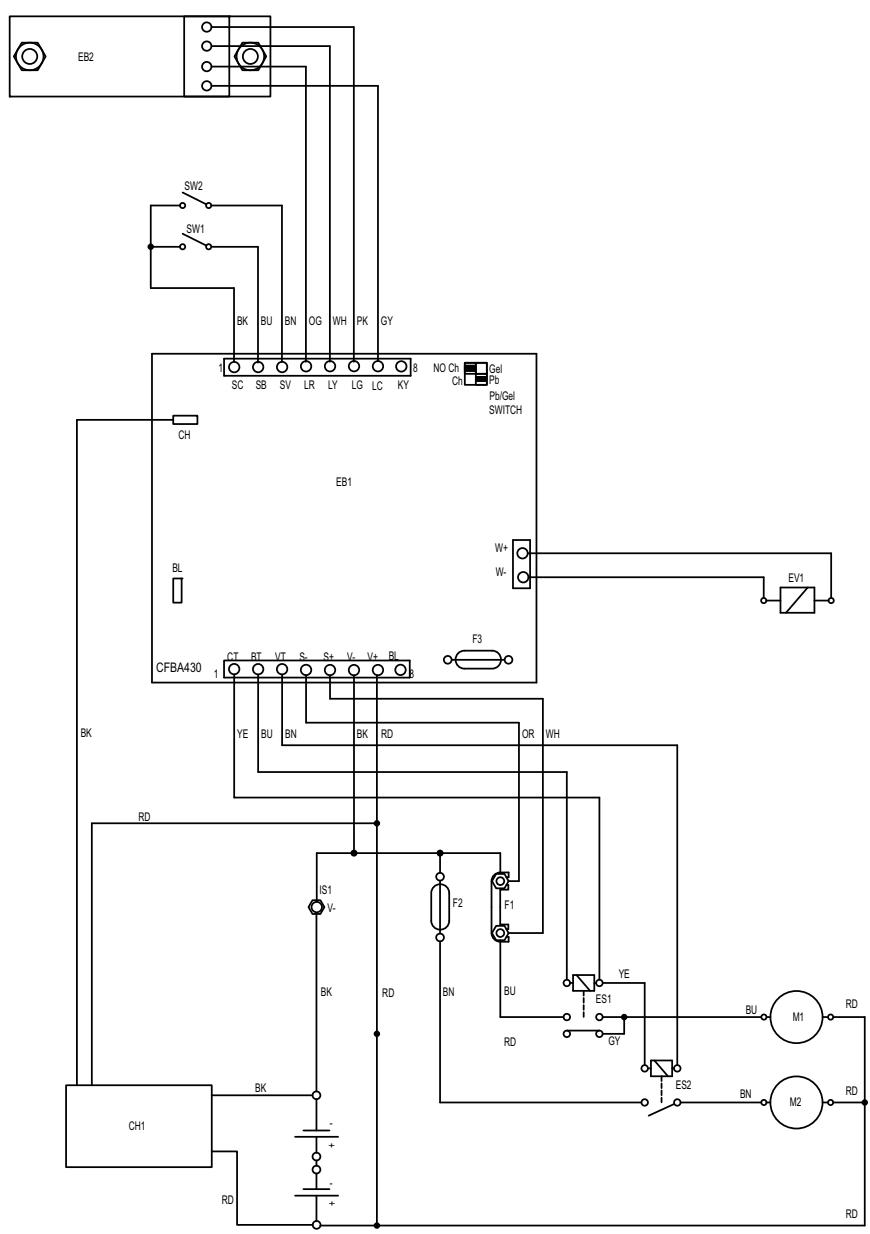

SCHALTPLAN
Legende

CH1	Ladegerät (optional)
C1	Ladegerätstecker (optional)
EB1	Elektronikkarte (CF BA430)
EB2	LED Elektronikkarte (CF BALED)
ES1	Schalter Bürste/Padhalter
ES2	Schalter Ansauganlage
EV1	Elektroventil Wasser
F1	Sicherung Bürste (40 A)
F2	Sicherung Ansauganlage (40 A)
F3	Sicherung Elektroventil und Elektronikkarte (5 A)
IS1	Isolator Minuspol
M1	Bürsten-/Padhaltermotor
M2	Ansauganlagenmotor
SW1	Schalter Bürste/Padhalter
SW2	Schalter Ansauganlage

Farbcodes

BK	Schwarz
BU	Hellblau
BN	Braun
GN	Grün
GY	Grau
OG	Orange
PK	Rosa
RD	Rot
VT	Violett
WH	Weiß
YE	Gelb

S310228

BETRIEB

ACHTUNG!

An einigen Stellen des Geräts sind folgende Aufkleber angebracht:

• GEFAHR
• ACHTUNG
• HINWEIS
• NACHSCHLAGEN

Während des Lesens dieser Anleitung hat sich die Bedienperson die Bedeutung der auf den Aufklebern abgebildeten Symbole einzuprägen.

Die Aufkleber keinesfalls abdecken und bei Beschädigung sofort ersetzen.

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN

ACHTUNG!

Werden die Batterien nicht korrekt eingebaut und angeschlossen, können die elektrischen Gerätebauteile schwer beschädigt werden. Die Batterien)dürfen nur von Fachpersonal eingebaut werden. Vor dem Einbau Batterien auf Schäden prüfen. Batterien äußert vorsichtig bewegen. Die mit dem Gerät gelieferten Schutzkappen der Batterieklemmen anbringen.

Für das Gerät sind zwei 12-V-Batterien erforderlich, die gemäß Anschlussplan (28) anzuschlieben sind.

Das Gerät kann mit einer der folgenden Ausstattungen gefleiert werden:

In das Geräe eingebaute und betriebsbereite GEL-Batterien

Schalter Bürste/Padhalter (65) und Schalter Ansauganlage (66) betätigten und Gerät einschalten. Beim Aufleuchten der grünen Leuchtanzeige (62), sind die Batterien gebrauchs fertig.
Leuchtet die gelbe (63) oder die rote Kontrollleuchte (64) auf, müssen die Batterien geladen werden (siehe Kapitel „Wartung").

Batterien nicht im Lieferumfang enthalten

Geeignete Batterien kaufen [siehe Abschnitt „Technische Daten“ und Anschlussplan (28)]. Zur Auswahl und Montage der Batterien setzen Sie sichitte mit Fachhändler in Verbindung.
Gerat und Ladegerät (sofern im Lieferumfang enthalten) gemäß dem eingebauten Batterietyp wie im nachstehenden Abschnitt erlautert einstellen.

EINSTELLUNG DES EINGEBAUTEN BATTERIETYPES (WET ODER GEL)

Die Geräteplatine gemäß dem eingebauten Batterietyp (WET oder GEL) wie folgt einstellen:

Geräteinstellung

1. Sicherstellen, dass den Batteriestecker (29) angeschlossen ist.
2. Das Gerät ist werkseitig auf GEL-Batterien eingestellt. Entspricht diese Einstellung dem eingebauten Batterietyp, mit Punkt 6. fortfahren. Andernfalls sind die Punkte 3., 4. und 5. durchzuführen.

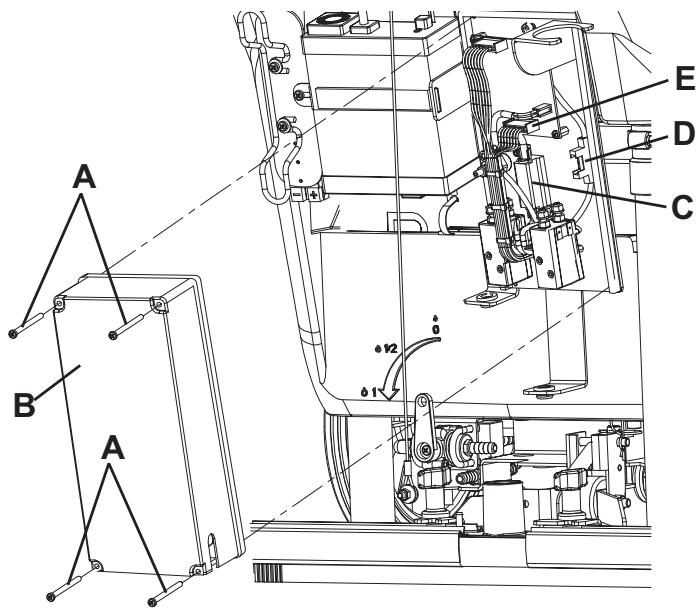

3. Schrauben (A, Abb. 1) Herausdrehen und Deckel (B) des Elektrokastens vorsichtig abnehmer.
4. Mikroschalter (C) auf WET stellen.

ACHTUNG!

Den daneben liegenden Schalter (D) nicht bewegen/umschalten.

1. Deckel (B) des Elektrokastens wieder aufsetzen und Schrauben (A) eindrehen.

Abbildung 1

S311230A

Batterien einbauen

1. Ansaugrohr (22) von der Sauglippe (11) offen.
2. Schmutzwasserablassrohr (16) aus dem Halter (17)nehmen.
3. Deckel (6) Offnen.
4. Schmutzwassertank (A, Abb. 2) im Bereich (B) halten und leicht anheiten.
5. Ansaugrohr (C) vom Tank abnehmen und Tank (A) mit den Leitungen (D) und (E) entfernen.
6. Batterien gemäß Anschlussplan (28) einbauen.
7. Schritte 6. bis 10. in umgekehrter Reihenfolge durchführung und Tank (A, Abb. 2) wieder einbauern.

Batterien laden

1. Batterien laden (siehe Kapitel „Wartung").

Abbildung 2

S310233 A

VOR DEM EINSCHALTEN DES GERÄTS

Montage der Bürste bzw. des Padhalters

ANMERKUNG

Je nach dem, welcher Boden gereinigt werden soll, konnen die Bürste (54) oder der Padhalter (55) montiert werden.

1. Arretierstift (24) betätigten und Transport-/Parkvorrichtung (23b) des Geräts deaktivieren.
2. Bürsten-/Padhalterkopf (10) durch Herunterträcken des Schubbügels (2) anheiten.
3. Bürste (54) oder Padhalter (55) unter dem Kopf positionieren.
4. Kopf (10) mit dem Schubbügel (2) absenken.
5. Schalter Bürste/Padhalter (65) für eineugekunden betätigten, damit die Bürste/der Padhalter einrasten. Gibt es beim Einrasten Probleme, Bürste/Padhalter von Hand gegen den Uhrzeigersinn (58) drehen.

Leitfaden für die Bürsten-/Padanwendung (Vorschläge)

Erhähltliche Bürstentypen		Midlite Grit 180	Midgrit 240	Prolite	Union Mix
Allgemeine Reini-gung	Beton
	Terrassenboden
	Keramik-/Steinfliesen
	Marmor
	Vinylplatten
	Gummiplatten
Polieren	Gummiplatten
	Marmor
	Vinylplatten

Sauglippenmontage

1. Sauglippe (11) montieren und mit den Sterngriffen (12) fixieren. Ansaugrohr (22) an die Sauglippe anschließen.

Reinigungslösungstank befüllen

1. Den Sammelwassertankdeckel (41) öffnen und他们在此地的 Stützstange (59) einrasten.
2. Durch den Einfüllstutzen (45) Tank (32) mit einer für die auszuführenden Arbeiten geeigneten Reinigungslösung befüssen. Reinigungslösungstank nicht vollständig befüssen, sondern eine Zentimeter bis zum Rand freilassen. Bei der Zubereitung der Reinigungslösung stets die auf dem Etikett des verwendeten chemischen Produkts angegebenen Verdünningshinweise beachten. Die Temperatur der Reinigungslösung damit 40 °C nicht überschreiben.

HINWEIS!

Nur für das eingesetzte Gerät geeignete flüssige, schaumarme und nicht brennbare Reinigungsmittel verwenden.

Einstellungen

1. Schubbügel (2) mit den Knöpfe (3) wie gewündst einstellen.

GERÄT EINSCHALTEN UND ABSTELLEN

Gerä einschalten

1. Gerat wie im vorstehenden Abschnitt erlautertVBorbereiten.
2. Sauglippe (11) mit dem HebEL (19) absenken.
3. Den Einstellhebel für Strom von Reinigungslösung (4) zwischen Minimalstellung (5a) und Maximalstellung (5b) stellen. Der Wasserfluss zu den Bürsten kann während des Gerätebetriebs niemals vollständig unterbrochen werden.
4. Schubbügel (2) mit einer Hand halten, Schalter Bürste/Padhalter (65) und Schalter Ansauganlage (66) in Stellung I drücken und Gerät einschalten.

ANMERKUNG

Leuchtet die grüne Kontrollleuche (62) auf, ist das Gerät betriebsbereit. Leuchtet die gelbe (63) oder die rote Kontrollleuche (64) auf, müssen die Batterien geladen werden (siehe Kapitel „Wartung").

Gerä abstellen

1. Schalter Bürste/Padhalter (65) und Schalter Ansauganlage (66) auf 0 stellen.
2. Sauglippe mit dem Hebels (19) anheben.
3. Arretierstift (24) betätigten und Bürste/Padhalter durch Aktivieren der Transport-/Parkvorrichtung (23b) anheben.

1. Gerat wie in vorstehend Absatz erläutert einschalten.
2. Das Gerät mit beiden Händen am Schubbügel (2) führen und mit dem Waschen/Trocknen des Bodens beginnen.
3. Falls erforderlich, die zur Bürste fließende Menge Reinigungslösung mit dem Hebel (4)ändern.

HINWEIS!

Um die Oberfläche des zu reinigenden Bodens nicht zu beschädigen, die Bürsten nicht ohne Flüssigkeit verwenden und Bürste/Pad bei stehendem Gerät mit Schalter (65) anhalten.

HINWEIS!

Vor dem Anheiten der Bürste des Pads Bürsten-/Padrotation durch Betätigten des Schalters (65) anhalten.

ANMERKUNG

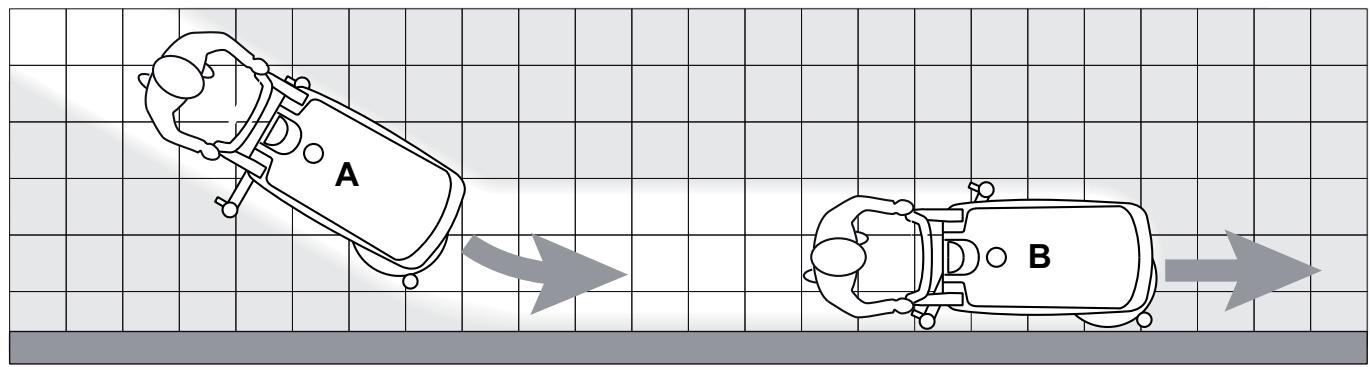

Damit auch die Bodenränder an den Wänden einwandfrei gereinigt/getrocknet werden, empfeht Nilfisk Alto, wie auf Abbildung 3 mit der rechten Geräteseite an die Ränder heranzufahren.

Abbildung 3

P100160A

HINWEIS!

Ist der Bürsten-/Padhaltermotor aufgrund von Fremdkörpmn, welche die Bürsten-/Padrotation behindern, oder wegen schwieriger Böden/zu harter Bürsten überlastet, stoppt ein Sicherheitssystem die Bürste/den Padhalter nach ca. einer Minute Dauerüberlast.

Die Überlast wird durch gleichzeitiges Blinken der drei Kontrollleuchten (62, 63, 64) angezeigt.

Bei andauernden Überlast stoppt die Bürste/der Padhalter.

Um mit dem Reinigen nach dem durch Überlast bedingten Stoppen der Bürste/des Padhalters fortzufahren, müssen Schalter Bürste/Padhalter (65) und Schalter Ansauganlage (66) auf 0 gestellt werden. Schalter Bürste/Padhalter (65) und Schalter Ansauganlage (66) auf I stellen und Gerät erneut einschalten.

Entladen der Batterien während des Betriebs

1. Solange die grüne Kontrollleuche (62) aufleucht, erfolglichen die Batterien einen normalen Gerätebetrieb. Erlischt die grüne Kontrollleuche (62) und die gelbe (63) und die rote (64) Kontrollleuchten leuchten nacheinander auf, muss die Batterie geladen werden, da die restliche Betriebszeit des Geräts nur noch sehr gering ist.

ACHTUNG!

Um die Batterien nicht zu beschädigen und die Lebensdauer der Batterien nicht zu verkurzen, das Gerät nicht mit entladenen Batterien verwenden.

Vorschubgeschwindigkeit des Geräts einstellen

1. Die Vorschubgeschwindigkeit des Geräts ist je nach Art des zu reinigenden Bodens und je nach dem, ob eine Bürste oder ein Pad eingesetzt werden, entsprechlich. Falls erforderlich, kann die Vorschubgeschwindigkeit wie im Kapitel „Wartung" erlautert eingestellt werden.

TRANSPORT/PARKEN DES GERÄTS

Zum Transport/Parken des Geräts wie folgt vorgehen.

1. Schalter Bürste/Padhalter (65) und Schalter Ansauganlage (66) auf 0 stellen.
2. Sauglippe mit dem Hebel (19) anheben.
3. Schubbügel (2) festhalten und leicht nach unten drücken, bis das Hinterrad (7) den Boden (Abb. 4) berührt. Gerät in dieser Stellung halten und an den gewündsten Ort (für den Transport/zum Parken) schieben.
4. Damit die Bürste/das Pad nach der Reinigung nicht auf dem Boden schleifen und feuchte Spuren hinterlassen, sollte die Bürste/das Pad mithilfe der Lösevorrichtung aus dem Kopf entfernt (siehe Abschnitt „Nach der Gerätebenutzung“) und an den Haken (30) gehängt werden.

Abbildung 4

S311225A

TANKS ENTLEEREN

Ein automatischer Schwimmerverschluss (44) blockiert die Ansauganlage, wenn der Schmutzwassertank (31) voll ist. Ist die Ansauganlage aufgrund des vollen Schmutzwassertanks blockiert, wird der Ansauganlagenmotor lauter und der Boden wird nicht mehr getrocknet.

HINWEIS!

Blockiert die Ansauganlage unvorhergesehen (z.B. wenn der Schwimmer aufgrund eines ruckartigen Verschiebens des Geräts vorzeitig eingreift), muss sie, damit sie wieder normal Funktioniert, ausgeschelt werden: Schalter (66) betätigten, Deckel (6) öffnen und sicherstellen, dass der Schwimmer im Ansauggitter (46) bis zum Wasserstand abgesunden ist. Danach Deckel (6) schließen, Schalter (66) betätigten und Ansauganlage wieder einschalten.

Ist der Schmutzwassertank (31) voll, wie folgt entleeren.

Schmutzwassertank entleeren

1. Schalter Bürste/Padhalter (65) und Schalter Ansauganlage (66) betätigten und Gerät einschalten.
2. Sauglippe mit dem Hebel (19) anheben.
3. Das Gerät in den Entsorgungsbereich schiben.
4. Arretierstift (24) betätigungen und Bürste/Padhalter durch Aktivieren der Transport-/Parkvorrichtung (23b) anheben.
5. Den Sammelwassertank mit dem Ablassrohr (16) entleeren. Nach dem Entleeren den Tank mit Frischwasser spulen.

Reinigungslösungstank entleeren

1. Schritte 1. bis 4. durchführten.
2. Reinigungslösungstank mit dem Ablassventil (18) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.

NACH DER GERÄTEBENUTZUNG

Am Arbeitsende vor dem Abstellen des Geräts:

1. Bürste/Padhalter wie folgt entfern:
   Schalter Bürste/Padhalter (65) bei angehobener Bürste/angehobenem Padhalter auf I und nach einigen Sekunden wieder auf 0 stellen: Die Bürste/der Padhalter wird abgekuppelt.
2. Tanks (31 und 32), wie im vorstehenden Abschnitt erlautert, entleeren.
3. Nach der Gerätebenutzung die vorgesehenen Wartungsarbeiten (siehe Kapitel „Wartung“) durchführten.
4. Bürste/Padhalter und Sauglippe anheben oder entfernen und Gerät an einem trockenen und sauberen Ort abstellen.

SCHMUTZWASSERTANK ABNEHMSN

Um die Bleibatterien (WET) zu prüfen bzw. laden, oder für andere Arbeiten, kann es notwendig sein den Sammelwassertank (31) auszubauen. Den entsprechenden Vorgang ist unter angezeigt.

1. Schmutzwassertank (31) wie im entsprechenden Abschnitt erlautert entleeren.
2. Das Gerät auf ebenem Untergrund abstellen.
3. Überprüfen, ob sich Schalter (65 und 66) in Stellung 0 befinden.
4. Ansaugrohr (22) von der Sauglippe (11) lösen.
5. Schmutzwasserablassrohr (16) aus dem Halter (17)nehmen.
6. Deckel (6) offen.
7. Schmutzwassertank (A, Abb. 5) im Bereich (B) halten und leicht anheiten.
8. Ansaugrohr (C) vom Tank abnehmen und Tank (A) mit den Leitungen (D) und (E) entfern.

Abbildung 5

S310233 A

LANGE STILLLEGUNG DES GERÄTS

Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgtVBorbereiten:

1. Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert vorgehen.
2. Den Sammelwassertank (31) entfernen, wie es im vorhergehenden Abschnitt beschrieben ist, dann die Minusklemmen der Batterien (10) trennen.
3. Den Sammelwassertank (A) einbauen.
4. Gerat an einem trockenen und sauberen Ort abstellen.

ERSTE BETRIEBSZEIT

Nach den ersten 8 Betriebsstunden die Spannung der Befestigungs- und Verbindungselemente des Geräts überprüfen. Alle sightbaren Teile auf Universehrheit und Dichtigkeit prüfen.

WARTUNG

Sorgfällige und regelmäßige Wartung gewährleistet Betriebsdauer und höchste Funktionssicherheit des Geräts. Nachstehend ist die Übersichtstabelle planmäßige Wartung angeführrt. In Abhängigkeit von bestimmten Arbeitsbedingungen können die Wartungsintervalle variieren. Sümmtliche Abweichungen sind vom Wartungspersonal festzulegen.

ACHTUNG!

Wartungsbearbeitungen sind bei ausgeschaltetem Gerät, mit getrennten Batterien und getrenntem Ladegerätkabel durchzuführen.

Lesen Sie aufmerksam alle Anweisungen im Abschnitt „,Sicherheit“!

Alle planmäßigen oder außerordentliches Wartungsarbeiten sind von Fachpersonal bzw. vom autorisierten Kundendienst durchzuführen. In dieser Anleitung sind nachstehend nur die einfesten und früigsten Wartungsarbeiten angeführnt.

ANMERKUNG

Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle „planmäßige Wartung“ vorgesehen sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen.

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG

Arbeitsvorgang	Täglich, nach der Gerätebenutzung	Wöchentlich	Halbjährlich	Jährlich
Sauglippe reinigen
Bürste reinigen
Tanks und Ansauggitter reinigen
Sauglippengummis überprüfen und austauschen
Reinigungslösungsfilter reinigen
Batterien laden
Flüssigkeitsstand der WET-Batterien überprüfen
Mattern- und Schraubenspannung überprüfen			(1)
Kohlebürsten des Bürstenmotors überprüfen und austauschen				(2)
Kohlebürsten des Ansauganlagenmotors überprüfen und austauschen				(2)

(1) Und nach den ersten 8 Betriebsstunden.
(2) Von einem autorisierten Nilfisk-Alto-Kundendienst durchzuführende Wartungsarbeiten.

SAUGLIPPE REINIGEN

ANMERKUNG

Damit der Boden gut abtrocknet, muss die Sauglippe sauber und die Sauglippengummis müssen unversehrt sein.

ACHTUNG!

Aufgrund möglicher Abfälle mit scharfen Kanten empfeihlt es sich, bei der Reinigung der Sauglippe Arbeitshandschuhe zu trag.

1. Das Gerät auf ebenem Untergrund abstellen.
2. Überprüfen, ob sich Schalter (65 und 66) in Stellung 0 befinden.
3. Sauglippe mit dem Hebel (19) absenken.
4. Ansaugrohr (22) von der Sauglippe abnehmen.
5. Sterngriffe (12) losen und Sauglippe (11) abnehmen.
6. Sauglippe abspulen und reinigen. Insbondere die Forderöffnungen (A, Abb. 6) und die Ansaugöffnung (B) von Schmutz und Abfallen befreen.
7. Überprüfen, ob der vordere (C) und der wichtere Gummi (D) universehrt sind und keine Schnitte oder Risse aufweisen, gegebenenfalls austauschen (siehe nachstehender Absatz).
8. Die ausgebauten Bauteile in der umgekehrten Reihenfolge wieder einbauen.

SAUGLIPPENGUMMISÜBERPRÜFEN UND AUSTAUSCHEN

1. Sauglippe wie in vorstehendem Absatz erlautert reinigen.

2. Überprüfen, ob die Kanten des vorderen (E, Abb. 6) und die Kanten des hinteren Gummis (I) gleichzeitig in ihrer gesamten Länge auf dem Fußboden aufliegen. Andernfalls Höhe wie folgt einstellen:

3. Befestigungsfedern (F) entfernen und vorderen (C) sowie hinteren Gummi (D) einstellen.

4. Befestigungsfedern am vorderen und am hinteren Gummi anbringen.

5. Überprüfen, ob der vordere (C) und derindhre Gummi (D) unversehrt sind und keine Schnitten oder Risse aufweisen, gegebenenfalls wie folgt austauschen. Überprüfen, ob die Vorderkante (H) des hinteren Gummis Verschleib aufweist. Gegebenenfalls Gummi umdrehen und die andere Kante (G), sofern noch unversehrt, als Vorderkante verwenden. Ist auch die andere Kante verschlussen, Gummi wie folgt austauschen:

6. Befestigungsfedern (F) entfernen und hinteren Gummi (D) austauschen (oder umdrehen).

7. Befestigungsfedern am vorderen und am hinteren Gummi anbringen.

8. Sauglippe (11) montieren und Sterngriffe (12) festdrehen.

9. Ansaugrohr (22) an die Sauglippe (11) anschließen.

Abbildung 6

S310230A

BÜRSTE REINIGEN

ANMERKUNG

Aufgrund möglicher Abfälle mit scharfen Kanten empfeihlt es sich, bei der Reinigung der Bürsten Arbeitshandchuhe zu trag.

1. Bürste wie im Kapitel „Betrieb“ erlautert ausbauen.
2. Bürste mit Wasser und Reinigungslösung reinigen und abspulen.
3. Überprüfen, ob die Borsten der Bürste unversehrt und nicht übermäßig abgenutzt sind, gegebenenfalls Bürste austauschen.

TANKS UND ANSAUGGITTER REINIGEN

1. Das Gerät in den Entsorgungsbereich schiben.
2. Überprüfen, ob sich Schalter (65 und 66) in Stellung 0 befinden.
3. Deckel (6) öffnen und Deckel, Tanks (31 und 32) sowie Ansauggitter (46) mit Frischwasser reinigen und ausspulen. Das Wasser durch das Ablassrohr (16) und das Ventil (18) ablassen.
4. Falls erforderlich, Haltevorrichtungen (B, Abb. 7) offen, Gitter (A) offen und Schwimmer (C) entnehmer. Sorgfältig reinigen und wieder montieren.
5. Überprüfen, ob die Dichtung (D) des Schmutzwassertankdeckels unversehrt ist.

ANMERKUNG

Mit der Dichtung (D) wird der für das Ansaugen des Schmutzwassers erforderliche Unterdruck im Tank aufgebaut.

Falls erforderlich, Dichtung (D) aus ihrem Sitz (E) Herausnahmen und auswechseln. Beim Einbau der neuen Dichtung den Dichtungsstoß (F) wie auf der Abbildung in der Mitte der Hinterseite positionieren.
6. Überprüfen, ob die gesamte Auflagefläche (G) der Dichtung (D) unversehrt ist und die Dichtigkeit gewährleistet.
7. Überprüfen, ob die Ausgleichsöffnung (33) verstopt ist.

ANMERKUNG

Die Ausgleichsöffnung (33) erhögt den Luftausgleich im Deckelhohlraum undträgt damit zur Unterdruckbildung im Tank bei.

1. Schmutzwassertankdeckel (6) schlieben.

Abbildung 7

S311227A

REINIGUNGSLösUNGsfILTER REINIGEN

1. Reinigungslösungstank (32) wie im entsprechenden Abschnitt erläutert entleeren.
2. Das Gerät auf ebenem Untergrund abstellen.
3. Überprüfen, ob sich Schalter (65 und 66) in Stellung 0 befinden.
4. Den durchsichtigen Deckel (A, Abb. 8) und Siebfilter (B) entfern. Reinigen und in der Halterung (C) anbringen.

ANMERKUNG

Siebfilter (B) korrekt in seinem Sitz (D) in der Halterung (C) positionieren.

Abbildung 8

S310232A

VORSCHUBGESCHWINDIGKEIT DES GERÄTS EINSTELLEN

ANMERKUNG

Die Vorschubgeschwindigkeit des Geräts ist je nach Art des zu reinigenden Bodens und je nach dem, ob eine Bürste oder ein Pad eingesetzt werden, unterschiedlich.

Falls erforderlich, Einstellung wie folgt vornehmen.

1. Schmutzwassertank wie im Kapitel „Betrieb“ erläutert ausbauen.
2. Die Vorschubgeschwindigkeit des Geräts mit der Schraube (53) wie folgt einstellen:

Die Schraube (57) auf der rechten Geräteseite gegen den Uhrzeugersinn drehen und losen.
- Zur Erhöhung der Vorschubgeschwindigkeit Einstellschraube (53) gegen den Uhrzeigersinn drehen.
- Zur Verringerung der Vorschubgeschwindigkeit Einstellschraube (53) im Uhrzeigersinn drehen.
- Nach der Einstellung Schraube (57) festdrehen.

1. Schmutzwassertank wie im Kapitel „Betrieb“ erlautert einbauen.
2. Das Gerät in betriebsbereitem Zustand überprüfen und, falls erforderlich, Schritte 1. bis 4. wiederholen und nochmals einstehen.

BATTERIEN LADEN

ANMERKUNG

Batterien, wenn die gelbe (63) oder die rote Kontrollleuche (64) aufleuchtet bzw. immer nach Arbeitsende, laden. Wenn die Batterien beladen halten werden, wird ihre Lebensdauer verlangert.

HINWEIS!

Sind die Batterien leer, möglichst bald aufladen, da sich ihre Lebensdauer ansonsten verkürzt. Den Ladezustand der Batterien mindestens einmal proWoche überprüfen.

HINWEIS!

Sind in das Gerät Bleibatterien (WET) eingebaut, entsteht beim Laden hochexplosives Wasserstoffgas. Batterien nur in gut belufteten Bereichen und nicht in der Nähe von offenen Flammen laden.

Während des Batterieladevorgangs nicht rauchen. Schmutzwassertank ausbauen und erst nach Beendigung des gesamten Batterieladenzyklus wieder einbauen.

ACHTUNG!

Während des Ladevorgangs von WET-Batterien aufmerksam auf den möglichen Austritt von Batterieflüssigkeit achten. Batteriesäure ist ätzend. Bei Kontakt mit der Haut oder den Augen mit reichlich Wasser spülen und einen Arzt konsultieren.

1. Das Gerät auf ebenem Untergrund abstellen.
2. Nur für WET-Batterien:

Schmutzwassertank wie im Kapitel „Betrieb“ erlautiert ausbauen. Den elektrolytischen Stand der Batterien prüfen; falls erforderlich, den Stand mittels den Verschluss sowie wieder herstellen.
- Alle Verschlussstopfen für den nachfolgenden Ladevorgang geöffnet setzen.
- Sofern erforderlich, die Oberfläche der Batterien reinigen.

1. Batterien wie folgt laden.
2. Das Ladegerätkabel (21) an das Stromnetz anschließen [Netzspannung und -frequenz müssen den im Ladegeräthandbuch angegebenen Werten entsprechen].

ANMERKUNG

Ist das Ladegerät ans Stromnetz angeschlossen, werden alle Gerätefunktionen automatisch gespert. Durch Blinken der grünen Kontrollleuche (27) wird angezeigt, dass das Ladegerät die Batterien auflädt.

1. Leuchtet die grünen Kontrollleuche (27) durchgehend, ist der Batterieladenzyklus beendet.

2. Wenn der Ladezyklus beendet ist, das Kabel (21) des Ladegerats von dem Stromnetz lösen undihn auf dem passenden Halter wickeln.

3. Nur für WET-Batterien:

Schmutzwassertank wie im Kapitel „Betrieb“ erlautert einbauen.
Den elektrolytischen Stand der Batterien prufen; falls erforderlich, den Stand mittels den Verschluss wieder herstellen.
Verschlussstopfen der Batterien schlieben.
- Sofern erforderlich, die Oberfläche der Batterien reinigen.

1. Die Maschine ist betriebsbereit.

ANMERKUNG

Für weiter Informationen zum Betrieb des Ladegerats (26) Ladegerathandbuch konsultieren.

SICHERUNGENÜBERPRUFIN/AUSTAUSCHEN

Nur für Geräte ohne Ladegerät

1. Batteriestecker (29) trennen.

Nur für Geräte mit Ladegerät

1. Schmutzwassertank wie im Kapitel „Betrieb“ erläutert ausbauen.

Nur für Geräte mit Ladegerät

1. Minusklemmen der Batterien (50) trennen.
2. Schrauben (A, Abb. 10) Herausdrehen und Deckel (B) des Elektrokastens abnehmer.
3. Folgende Sicherungen überprüfen/austauschen:

Bürste (40 A) (C)
- Ansauganlage (40 A) (D)
- Elektroventil und Elektronikkarte (5 A) (E)

1. Die ausgebauten Bauteile in der umgekehrten Reihenfolge des Ausbau einbauen.

Abbildung 9

S311230B

FEHLERSUCHE

Störung	Mögliche Ursache	Abhilfe
Die Motoren starten nicht und es leuchtet keine Kontrollleuchte auf	Die Batterieklemmen (50) sind nicht angeschlossen	Anschließlich
	Die Batterien (50) sind vollständig leer	Laden
Die Kontrollleuchten (62, 63, 64) blinken gleichzeitig	Bürstenmotor überlastet	Eine weniger harte oder eine andere Bürste verwenden
	An der Bürste befinden sind Fremdkörper (aufgewickelte Schnüre etc.), die die Bürstenrotation möglicherweise bremsen	Bürstennabe reinigen
Der Motor der Ansauganlage schaltet nicht ein	Die Sicherung ist durchgebrannt	Auswechseln
Das Schmutzwasser wird nur ungenügend angesaugt	Der Schmutzwassertank (31) ist voll	Entleeren
	Das Ansauggitter (46) ist verstopft bzw. der Schwimmer blockiert	Gitter reinigen und Schwimmer überprüfen
	Das Saugrohr (22) ist nicht an die Sauglippe (11) angeschlossen bzw. defekt	Anschließen
	Die Sauglippe (11) ist verschmutzt bzw. die Sauglippengummis (13, 14) sind verschlissen oder beschädigt	Sauglippe reinigen bzw. Gummis austauschen
	Der Schmutzwassertankdeckel (6) ist nicht richtig geschlossen oder die Dichtung (42) ist verschlissen	Auflagefläche prüfen und/oder reinigen oder Dichtung austauschen
	Der Schmutzwassertank (31) ist verschmutzt (Ablssöffnung verstopft)	Reinigen
Der Bürste/dem Pad wird zu weniger Reinigungsmittel zugeführrt	Der Reinigungslösungsfilter (20) ist verschmutzt	Reinigen
Die Sauglippe hinterlässt auf den Boden Streifen	Unter den Sauglippengummis (13, 14) befinden sich Abfälle	Abfälle entfernen
	Die Sauglippengummis (13, 14) sind verschlissen, ausgebrochen oder eingerissen	Gummis austauschen

Für weitere Informationen setzen Sie sichitte mit einem Nilfisk-Alto-Kundendienst in Verbindung, bei dem die Service-Anleitung erhaltlich ist.

VERSCHROTTUNG

Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen.

Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß

Umweltschutzvorschriften gesondert zu entsorgen:

Batterie
Bürsten
Kunststoffleitungen und -teile
Elektrische und elektronische Teile (^*)

(*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilfisk-Alto-Niederlassung.

TABLE DES MATIERES

INTRODUCTION 2

BUT ET CONTENU DU MANUEL 2

DESTINATAIRES 2

TECHNISCHE EIGENSCHAPPEN 9

ELEKTRISCH SCHEMA 10

GEBRUIK 11

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE 11

INSTELLING VAN HET TYPE ACCU (WET OF GEL) 12

VOOR HET STARTEN VAN DE MACHINE 13

DE MACHINE STARTEN EN STOPPEN 14

MACHINE IN GEBRUIK (WASSEN/DROGEN) 14

DE MACHINE TRANSPORTEREN/PARKEREN 15

DE TANKS LEGEN 16

NA GEBRUIK VAN DE MACHINE 16

EERSTE GEBRUKSPERIODE 17

ONDERHOUD 18

ONDERHOUDSSCHEMA 18

REINIGING VAN DE TREKKER 19

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER. 19

REINIGING VAN DE BORSTEL 20

REINIGING VAN DE TANKS EN VAN HET AANZUIGROOSTER 20

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL 21

AFSTELLING VAN DE VOORWAARTSE BEWEGING VAN DE MACHINE 21

ACCU'S OPLADEN 22

CONTROLE / VERVANGING VAN DE ZEKERINGEN 23

STORINGEN LOKALISEREN 24

VERWIJDERING 24

INLEIDING

OPMERKING

• Technische documentation:

TECHNISCHE EIGENSCHAPPEN

ELEKTRISCH SCHEMA
Legenda

EERSTE GEBRUIKSPERIODE

A-5101 Bergheim bei Salzburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.nilfisk-alto.at

CANADA

Clarke Canada

Tel.: [phone]

Fax: [phone]

CZECH REPUBLIC

ALTO Ceskà republika s.r.o.

Zateckych 9 - 14000 Praha 4

Czech Republic

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

DENMARK

Nifisk-ALTO

Guido-Oberdorfer-Str. 10

89287 Bellenberg

Germany

Tel.: (+49) (0) 180 5 37 37 37

Fax: (+49) (0) 180 5 37 37 38

E-mail: [e-mail]

www.nilfisk-alto.de

GREECE

Nifisk-Advance SA

8, Thoukididou str.

164 52 Argiroupolis

Greece

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

HOLLAND

Nilfisk-ALTO

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Sales: [e-mail]

Service: [e-mail]

www.nilfisk-advance.hu

ITALY

Nilfisk-ALTO

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

SINGAPORE

Nilfisk-Advance Pte. Ltd.

Nilfisk-ALTO Division

40 Loyang Drive

Singapore 508961

[e-mail]

Tel.: [phone]

Fax: [phone]

SPAIN

Nilfisk-ALTO

Division of Nilfisk-Advance S.A.

Torre DAr

Paseo del Rengle, 5 PI.10

E-08302 Mataró

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.nilfisk-alto.com

SWEDEN

ALTO Sverige AB

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Clarke

2100 Highway 265

Springdale, AR 72764

USA

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.ClarkeUS.com

Tel.: [phone]

Fax: [phone]

E-mail:

[e-mail]

www.AmericanSanders.com

American Lincoln

1100 Haskins Road
