SCRUBTEC 343B - Autolaveuse NILFISK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autolaveuse
Marque	NILFISK
Modèle	SCRUBTEC 343B
Largeur de nettoyage	430 mm
Dimensions (L x l x h)	1 020 x 720 x (860-1 105) mm (guidon plié)
Poids (sans batteries)	72 kg
Alimentation	Batteries 24 V (2 x 12 V)
Type de batteries standard	GEL, 70 Ah
Capacité réservoir solution	31 litres
Capacité réservoir récupération	30 litres
Pression d'aspiration	1 055 mmH2O
Vitesse de rotation brosse	135 tr/min
Niveau de pression acoustique	65 dB(A) ± 3 dB(A)
Puissance moteur aspiration	370 W
Puissance moteur brosse	520 W
Pente maximale franchissable	2 %
Rayon de braquage	750 mm
Système de sécurité	Protection contre surcharge des moteurs ; arrêt automatique en cas de batterie déchargée
Entretien quotidien	Nettoyage de l'embouchure, de la brosse, des réservoirs et de la grille d'aspiration
Entretien hebdomadaire	Contrôle et remplacement des lamelles en caoutchouc, nettoyage du filtre de solution
Pièces de rechange	Pièces d'origine Nilfisk Alto
Accessoires optionnels	Chargeur de batterie électronique, brosses/disques de différents matériaux
Applications	Nettoyage de sols lisses et solides en milieu civil et industriel

FOIRE AUX QUESTIONS - SCRUBTEC 343B NILFISK

Comment démarrer la machine ?

Assurez-vous que les batteries sont chargées (témoin vert allumé). Abaissez l'embouchure à l'aide du levier (19). Réglez le flux de solution avec le levier (4). Placez les interrupteurs de brosse et d'aspiration (65 et 66) sur "I". Maintenez le guidon et déplacez la machine.

Comment charger les batteries ?

Branchez le câble du chargeur (21) au réseau électrique. Le témoin vert clignotant indique la charge en cours ; lorsqu'il devient fixe, la charge est terminée. Débranchez ensuite le câble. Ne rechargez que dans un endroit aéré, loin de flammes.

Que faire si l'aspiration est insuffisante ?

Vérifiez que le réservoir de récupération n'est pas plein (videz-le si nécessaire). Nettoyez la grille d'aspiration (46) et vérifiez le flotteur. Assurez-vous que le tuyau d'aspiration (22) est bien connecté à l'embouchure et que les lamelles en caoutchouc ne sont pas usées ou endommagées.

Comment nettoyer l'embouchure ?

Après utilisation, déconnectez le tuyau d'aspiration, desserrez les boutons de fixation et retirez l'embouchure. Nettoyez les compartiments de convoyage et l'orifice d'aspiration avec de l'eau. Portez des gants de protection.

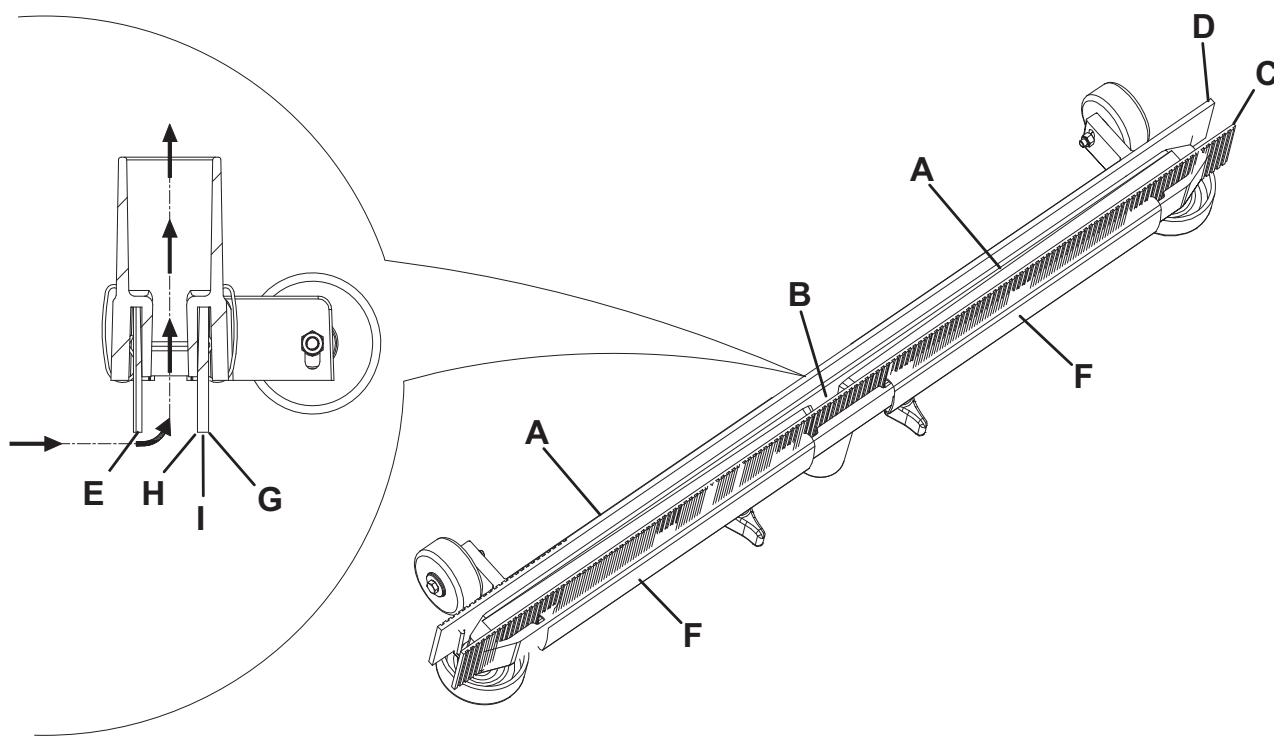

Comment remplacer les lamelles en caoutchouc de l'embouchure ?

Retirez les ressorts de fixation, puis déposez les lamelles usées. Pour une lamelle arrière, vous pouvez la retourner si l'autre arête est intacte. Installez les nouvelles lamelles en les fixant avec les ressorts. Vérifiez que les lamelles touchent le sol sur toute leur longueur.

Quel type de batterie utiliser ?

La machine nécessite deux batteries de 12 V. Le modèle standard utilise des batteries GEL de 70 Ah. Si vous installez des batteries WET (plomb-acide), vous devez configurer la carte électronique en position WET. Suivez la procédure dans la notice.

Que faire en cas de surcharge des moteurs ?

Si les témoins lumineux clignotent simultanément, cela indique une surcharge. Arrêtez la machine en mettant les interrupteurs (65 et 66) sur "0", puis redémarrez. Si le problème persiste, utilisez une brosse moins dure ou enlevez les corps étrangers.

Comment vider les réservoirs ?

Pour le réservoir de récupération, utilisez le tuyau de vidange (16). Pour le réservoir de solution, ouvrez la soupape de vidange (18). Après vidange, rincez les réservoirs à l'eau propre.

Où trouver des pièces de rechange ?

Les pièces de rechange doivent être d'origine Nilfisk Alto. Contactez un concessionnaire agréé ou un service après-vente Nilfisk en spécifiant le modèle et le numéro de série de la machine.

Comment régler la vitesse d'avance ?

La vitesse se règle via la vis (53) située sous le réservoir de récupération. Desserrez la vis de blocage (57), tournez la vis de réglage : dans le sens antihoraire pour augmenter la vitesse, dans le sens horaire pour la réduire. Resserez ensuite la vis de blocage.

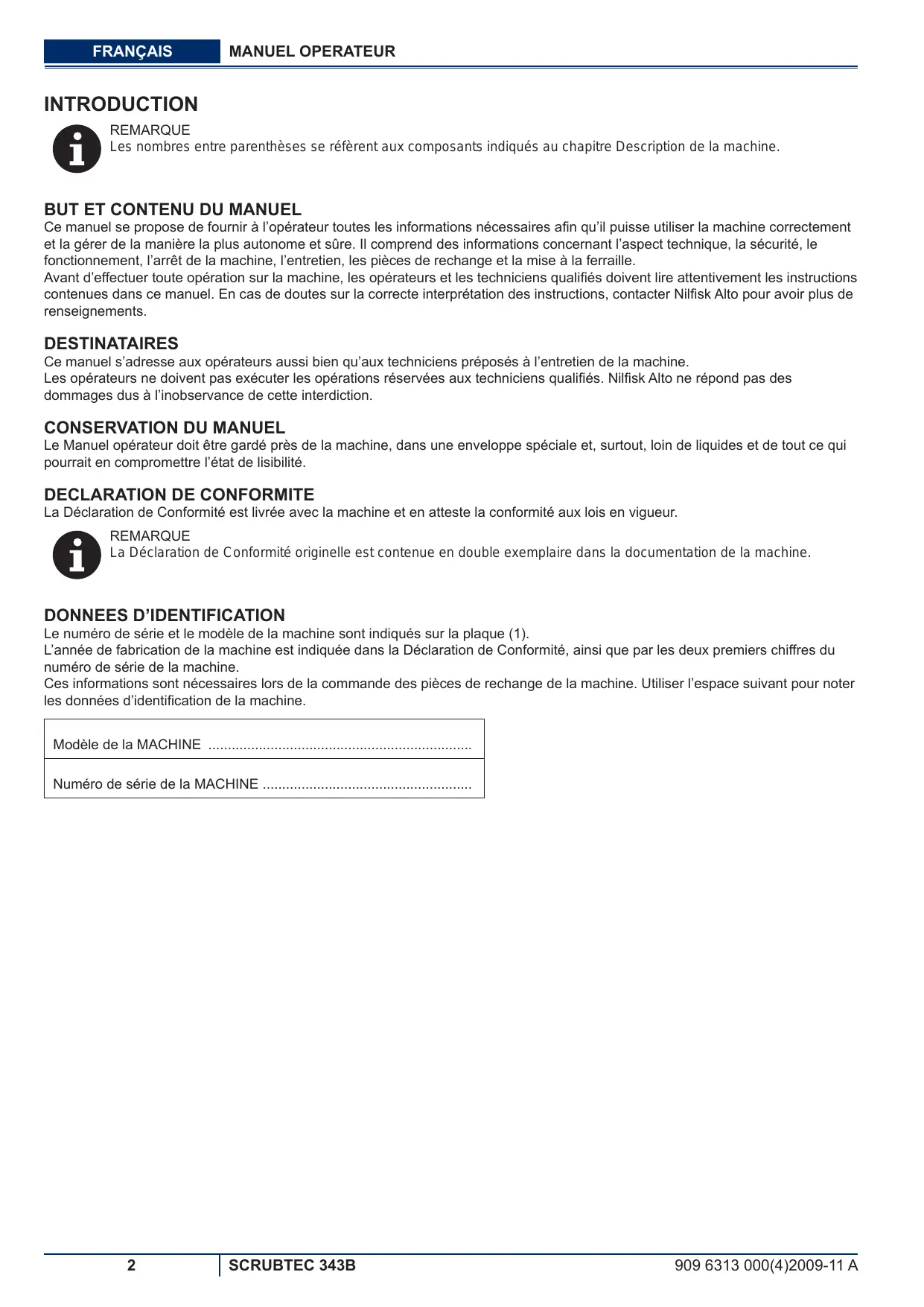

MODE D'EMPLOI SCRUBTEC 343B NILFISK

Je soussigné certifie que les modèles cédés sont fabriqués conformément aux directives et normes suivantes.

Les nombres entre parenthèses se réfèrent aux composants indiqués au chapitre Description de la machine.

But et contenu du MANUEL

Ce manuel se propose de fournir à l'opérateur toutes les informations nécessaires afin qu'il puisse utiliser la machine correctement et la gérer de la manière la plus autonome et sûre. Il comprend des informations concernant l'aspect technique, la sécurité, le fonctionnement, l'arrêt de la machine, l'entretien, les pièces de rechange et la mise à la ferraille.

Avant d'effectuer toute opération sur la machine, les opérateurs et les techniciens qualifiés doivent lire attentivement les instructions contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Nilfisk Alto pour avoir plus de renseignements.

Destinataires

Ce manuel s'adresse aux opérateurs ainsi qu'aux techniciens préposés à l'entretien de la machine.

Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualifiés. Nilfisk Alto ne répond pas des dommages dus à l'inobservance de cette interdiction.

Le Manuel opérateur doit être gardé près de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de tout ce qui pourrait en compromettre l'état de lisibilité.

Declaration de conformite

La Déclaration de Conformité est livrée avec la machine et en atteste la conformité aux lois en vigueur.

Remarque

La Déclaration de Conformité originelle est contenue en double exemplaire dans la documentation de la machine.

Donnees d'identification

Le numéro de série et le modèle de la machine sont indiqués sur la plaque (1).

L'année de fabrication de la machine est indiquée dans la Déclaration de Conformité, ainsi que par les deux premiers chiffres du numéro de série de la machine.

Ces informations sont nécessaires lors de la commande des pièces de rechange de la machine. Utiliser l'espace suivant pour noter les données d'identification de la machine.

Modèle de la MACHINE

Numéro de série de la MACHINE

• Manuel du chargeur de batterie électronique, si équipé, qui constitue une partie intégrante de ce manuel
• Catalogue de pièces de rechange (livré avec la machine)
• Manuel d'entretien (consultable auprès des Services après-vente Nifisk Alto)

PIECES De rechange et entretien

Pour toute nécessité concernant l'emploi, l'entretien et la réparation, s'adresser au personnel qualifié ou directement aux Services après-vente Nilfisk Alto. N'utiliser que des pièces de rechange et accessoires d'origine.

Pour l'assistance ou la commande de pièces de rechange et accessoires, contacter Nilfisk Alto en spécifiant toujours le modèle et le numéro de série.

Modifications et ameliorations

Nilfisk Alto vise à un constant perfectionnement de ses produits et se réserve le droit d'effectuer des modifications et des améliorations lorsqu'elle le considère nécessaire sans l'obligation de modifier les machines précédemment vendues.

Il est entendu que toute modification et / ou addition d'accessoires doit toujours être réalisée par Nilfisk Alto.

Capacites operationnelles

Les autolaveuses sont conçues et fabriquées pour le nettoyage (lavage et séchage) de sols lisses et solides, en milieu civils et industriels, en conditions de complète sécurité, par un opérateur qualifié.

Les autolaveuses ne sont pas adaptées au lavage de tapis ou de moquettes.

Toutes les références à en avant, en arrêté, avant, arrêté, droite ou gauche indiquées dans ce manuel doivent être considérées comme référées à l'opérateur en position de conduite, les mains sur le guidon (2).

Pour déballer la machine, suivre attentivement les instructions sur l'emballage.

Lors de la livraison de la machine, contrôler attentivement que l'emballage et la machine n'ont pas été endommagés pendant le transport.

Si les dommages sont évidents, garder l'emballage de façon qu'il puisse être examiné par le transporteur qui l'a livré. Contacter immédiatement le transporteur pour remplir une demande de dommages-intérêts.

Contrôler que les composants suivants sont livrés avec la machine :

• Documentation technique :
• Manuel d'utilisation de l'autolaveuse
• Manuel du chargeur de batterie électronique (si équipé) Catalogue de pièces de rechange de l'autolaveuse
• N° 1 fusible lamellaire de 40 A
• N°2 panneaux de batteries (Uniquement pour machine livre sans batteries à bord)
• N°1 connecteur rouge avec bornes

Sécurité

On utilise les symboles suivants pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre les précautions nécessaires pour protéger les personnes et les choses.

Pour éviter tout accident, la collaboration de l'opérateur est essentielle. Aucun programme de prévention des accidents du travail ne peut avoir un résultat efficace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine. La plupart des accidents qui peuvent survenir dans une entreprise, pendant le travail ou les déplacements, sont dus à l'inobservance des plus simples règles de prudence. Un opérateur attentif et prudent est la meilleure garantie contre les accidents du travail et se révèle indispensable pour compléter n'importe quel programme de prévention.

Symboles utilises

DANGER!

Indique une situation dangereuse exposant l'opérateur au risque de blessures graves, voire mortelles.

ATTENTION!

Indique une situation exposant les personnes au risque de blessures.

AVERTISSEMENT!

Indique un avertissement ou une remarque sur des fonctions clé ou utiles. Prêter la plus grande attention aux segments de texte marqués par ce symbole.

REMARQUE

Indique une remarque sur des fonctions clé ou utiles.

CONSULTATION

Indique la nécessité de consulter ce Guide rapide avant toute opération.

Instructions generales

Les avertissements et précautions spécifiques suivants informent sur les potentiels dangers de dommages matériels ou blessures.

DANGER!

• Avant d'effectuer toute opération de nettoyage, d'entretien et de remplacement des composants de la machine, positionner les interrupteurs généraux de la machine sur "0" et, si besoin est, débrancher la batterie.
• Cette machine doit être utilisée uniquement par le personnel ajustement formé. L'utilisation de la machine est interdite aux enfants et aux personnes handicapées. Si des batteries au plomb (WET) sont installées dans la machine, tenir les étincelles, les flammes et les matériaux fumants loin des batteries. Les batteries produisent des gaz potentiellement explosifs pendant l'utilisation ordinaire.
• Ne pas porter de bijoux quand on travaille près de composants électriques.
• Ne pas opérer avec cette machine en présence de poudres, liquides ou vapeurs nuisibles, dangereux, inflammables et / ou explosifs : la machine ne doit pas être utilisée pour ramasser des matériaux dangereux. Si des batteries au plomb (WET) sont installées dans la machine, le chargement des batteries produit un gaz hydrogène très explosif. Déposer le réservoir de l'eau de récapuration pendant le cycle de rechargement des batteries et effectuer cette opération dans un endroit bien aéré et loin de flammes libres.

Attention!

• Avant d'utiliser le chargeur de batterie, s'assurer que la fréquence et la tension indiquées sur la plaque avec numéro de série coïncident avec la tension du réseau.
• Ne pas utiliser le câble du chargeur de batterie pour tirer ou transporter la machine et ne pas utiliser le câble comme poignée. Ne pas fermer de porte sur le câble du chargeur de batterie, ne pas tirer le câble sur des surfaces ou coins tranchants. Ne pas faire passer la machine sur le câble du chargeur de batterie. Tenir le câble du chargeur de batterie éloigné des surfaces chaudes.
• Ne pas charger les batteries de la machine si le cable du chargeur ou la fiche sont endommagés. Si la machine ne fonctionne pas correctement, si elle est endommagée, laissée à l'extérieur ou tombée dans l'eau, l'amener auprès d'un Service après-vente agréé. Pour réduire le risque d'incendie, chocs électriques ou blessures, ne pas laisser la machine sans surveillance lorsqu'elle est branchée au réseau électrique. Débrancher le cable du chargeur de batterie du réseau électrique avant d'effectuer toute opération d'entretien.
• Ne pas fumer pendant le chargement des batteries.
• Avant de laisser la machine sans surveillance, veiller à ce que celle-ci ne puisse pas bouger de façon autonome. Protéger toujours la machine du soleil, de la pluie et d'autres intempéries, pendant le fonctionnement et en état d'arrêt. Garder la machine dans un endroit couvert et sec : elle a été conçue pour l'utilisation à sec, par conséquent elle ne doit pas être utilisée ou gardée dehors, dans des conditions d'humidité.
• Avant d'utiliser la machine, fermer tous les portillons et / ou couvercles.
• Ne pas laisser que la machine est utilisée comme jouet. Faire attention lorsque la machine est utilisée à proximité des enfants.
• Ne pas utiliser à des fins autres que celles prévues dans ce manuel. Utiliser seulement les accessoires recommandés par Nilfisk Alto.
• Prendre les précautions convenables afin que les cheveux, les bijoux, les parties non adhérentes des vêtements ne soient pas capturés par les parties en mouvement de la machine.
• Avant de laisser la machine sans surveillance, veiller à ce que celle-ci ne puisse pas bouger de façon autonome.
• Ne pas utiliser la machine dans des endroits très poussièux.
• Pendant l'utilisation de la machine, faire attention à sauvegarder l'intégrité des personnes et des choses.
• Ne pas heurter contre des étagères ou des échafaudages, en particulier en cas de danger de chute d'objets.
• Ne pas poser de conteneurs de liquides sur la machine, utiliser le porte-boissons spécial. La température de travail de la machine doit être comprise entre 0°C et +40°C. La température de stockage de la machine doit être comprise entre 0°C et +40°C. L'humidité doit être comprise entre 30% et 95%.
• Pendant l'utilisation de détergents pour le nettoyage des sols, suivre toujours les instructions et les avertissements indiqués sur les étiquettes des flacons.
• Avant la manipulation de détergents pour le nettoyage des sols, mettre les gants et les vêtements de protection adéquats.
• Ne pas utiliser la machine comme moyen de transport.
• Ne pas utiliser la machine sur des surfaces en pente.
• Ne pas faire travailler les brosses lorsque la machine est arrêtée pour ne pas endommager le sol.
• En cas d'incendie, il est préférible d'utiliser un extincteur à poudre, plutôt qu'un extincteur à eau.
• Ne pas ALTERER pour aucune raison les protections prévues pour la machine, respecter scrupuleusement les instructions prévues pour l'entretien ordinaire.
• Ne pas laisser des objets dans les ouvertures. Ne pas utiliser la machine si les ouvertures sont obstruées. Garder les ouvertures de la machine libres de poussière, filasses, poils et tout autre corps étranger à même de réduire le flux d'air.
• Ne pas enlever ou ALTERER les plaques apposées sur la machine. La machine n'est pas approuvée pour l'utilisation sur la voie publique.
• Faire attention pendant les déplacements de la machine en conditions de températures inférieures au point de congélation. L'eau présente dans le réservoir de l'eau de récapuration ou dans les tuyaux pourrait se congeler et endommager sérieusement la machine.
• Utiliser les brosses et les disques livrés avec la machine et leurs spécifications dans le Manuel opérateur. L'utilisation de brosses ou disques différents peut compromettre la sécurité.
• S'assurer que les éventuelles anomalies de fonctionnement de la machine ne dépendent pas du manque d'entretien. En cas contraire, demander l'intervention du personnel autorisé ou d'un Service après-vente autorisé.
• En cas de remplacement de pièces, demander les pièces de rechange d'ORIGINE à un Concessionnaire ou Revendeur autorisé.
• Afin de garantir la sécurité et le bon fonctionnement de la machine, faire effectuer l'entretien programmé prévu au chapitre spécifique de ce manuel par du personnel autorisé ou par un Service après-vente autorisé.
• Avant d'effectuer toute opération d'entretien / réparation, lire attentivement toutes les instructions qui concernent l'entretien / réparation.
• Ne pas laver la machine avec des jets d'eau directs ou sous pression ou avec des substances corrosives. Lors de la mise à la ferraille, la machine ne doit pas être abandonnée en raison de la présence de matériaux toxiques (batteries, etc.), sujets à des lois qui prévoient l'élimination auprès de centres spéciaux (voir le chapitre Mise à la ferraille).

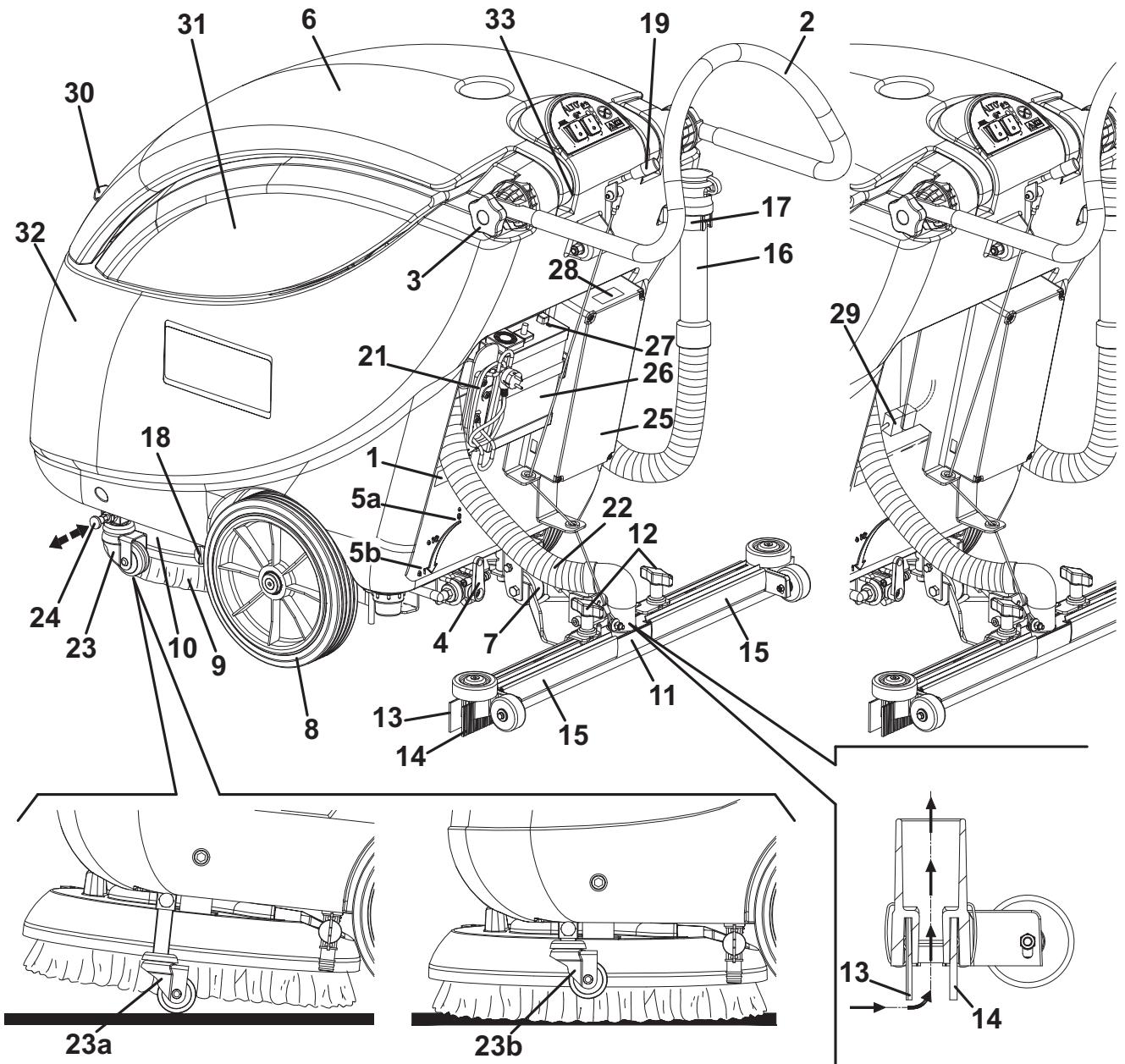

Description de la machine

1. Plaque avec numéro de série / données techniques / marquage de conformité
2. Guidon
3. Poignée de réglage inclinaison guidon
4. Lever de réglage flux solution 5a. Position de flux minimum solution 5b. Position de flux maximum solution
5. Couvercle réservoir eau de recapture
6. Roue arrêté d'appui pour transport / stationnement
7. Roues centrales sur essieu fixe
8. Brosse / disque
9. Tête porte-brosses / plateaux support disque
10. Embouchure
11. Boutons de fixation embouchure
12. Lamelle en caoutchouc avant embouchure
13. Lamelle en caoutchouc arrière embouchure
14. Ressorts de fixation lamelles en caoutchouc embouchure
15. Tuyau de vidange eau de récapération
16. Support tuyau de vidange eau de récapération
17. Soupape de vidange solution
18. Levier de soulèvement / abaissement embouchure
19. Filtre de solution
20. Câble chargeur de batterie (optionnel)
21. Tuyau d'aspiration embouchure
22. Dispositif de transport / stationnement 23a. Dispositif de transport / stationnement activé 23b. Dispositif de transport / stationnement désactivé
23. Goupille de positionnement dispositif de transport / stationnement
24. Boîtier électrique
25. Chargeur de batterie (optionnel)
26. Témoins lumineux chargeur de batterie (optionnel)
27. Schémas de branchement batteries
28. Connecteur batteries (seulement pour modèles sans chargeur de batterie à bord)
29. Support Brosse / plateau support disque
30. Réservoir eau de recapture
31. Réservoir solution
32. Orifice de compensation

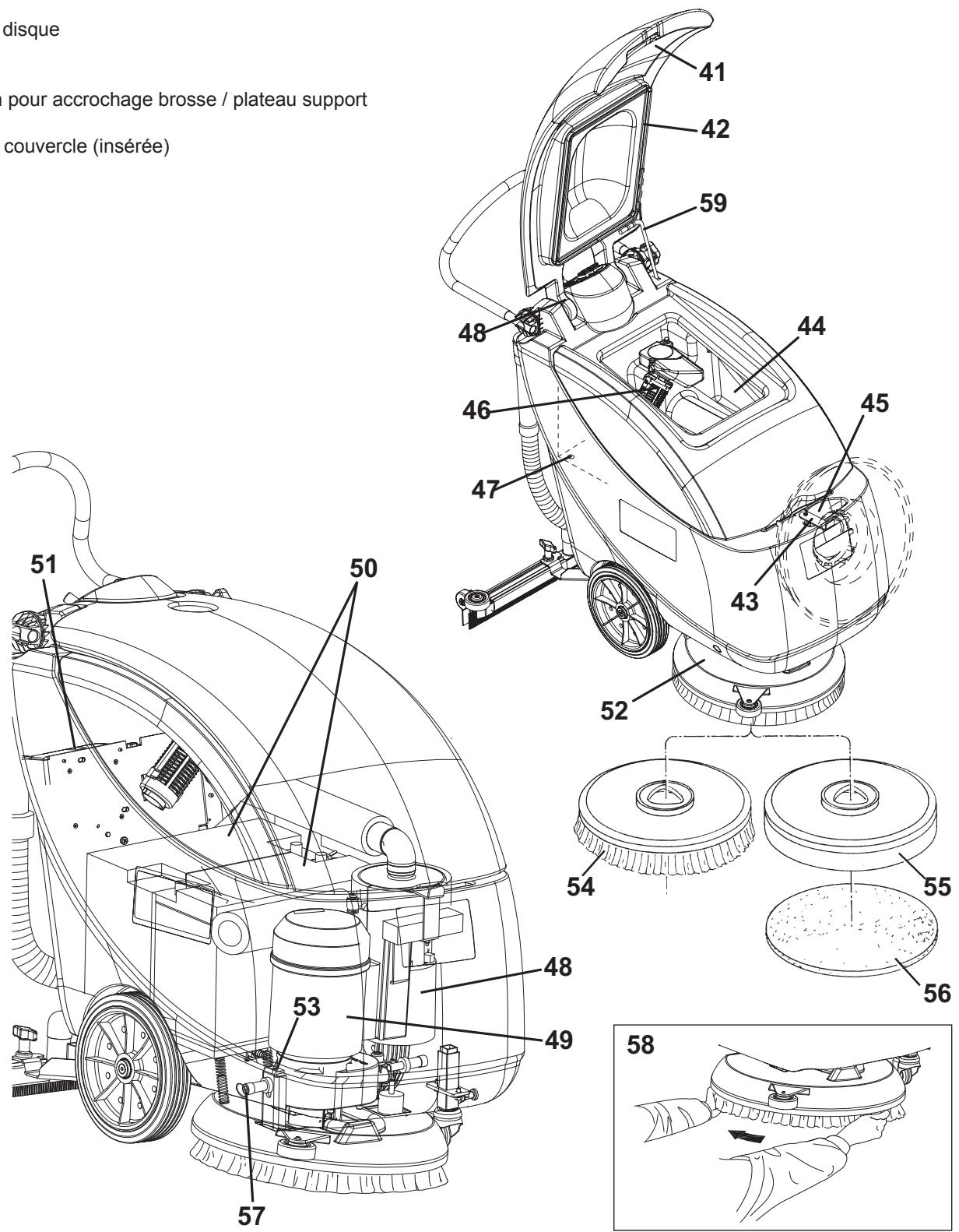

1. Couvercle réservoir eau de récapération (ouvert)
2. Joint d'étanchéité couvercle réservoir eau de récapération
3. Support de Brosse / disque (en position d'utilisation)
4. Compartiment réservoir eau de recapture
5. Goulotte de remplissage réservoir solution
6. Grille d'aspiration avec fermeture automatique à flotteur
7. Orifice de drainage eau de récapuration
8. Moteur système d'aspiration
9. Moteur Brosse / plateau support disque
10. Batteries
11. Schémas de branchement batteries
12. Tête porte-brosses / plateaux support disque
13. Vis de réglage vitesse d'avance machine
14. Brosse
15. Plateau support disque
16. Disque
17. Vis
18. Sens de rotation pour accrochage Brosse / plateau support disque
19. Tige de blocage couvercle (insérée)

S311231A

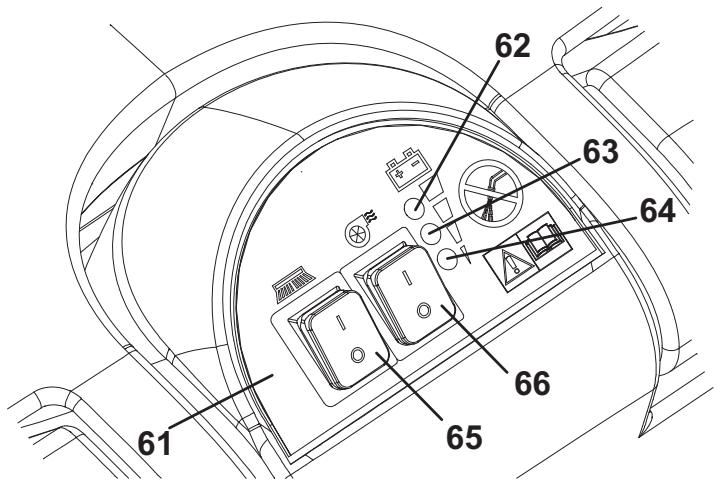

Tableeau de BORD

1. Tableau de bord
2. Témoin lumineux batteries chargées (vert)
3. Témoin lumineux batteries demi-chargées (jaune)
4. Témoin lumineux batteries déchargées (rouge)
5. Interrupteur Brosse / plateau support disque
6. Interrupteur système d'aspiration

S311223A

Outre les composants présents dans le modèle standard, la machine peut être équipée des accessoires optionnels suivants, selon l'emploi spécifié de la machine :

Brosses / disques de matériaux différents - Chargeur de batterie électronique

Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s'adresser au revendeur agréé.

CHARACTERISTIQUES TECHNIQUES

Caracteristiques générales	SCRUBTEC 343B
Longueur machine avec guidon plié	1 020 mm
Largeur machine avec embouchure	720 mm
Largeur machine sans embouchure	570 mm
Hauteur minimum / maximum machine avec guidon réglable	860 - 1.105 mm
Poids total machine	72 kg
Rayon minimum de braquage	750 mm
Largeur de nettoyage	430 mm
Dimensions logement batteries	350 x 350 x 260 mm
Diamètre roues centrales sur essieu fixe	250 mm
Diamètre Brosse / disque	430 - 432 mm
Pression roues arrêté au sol	1,0 N/mm2
Pression roulette avant au sol	1,9 N/mm2
Pression Brosse / disque au sol	36 kg

Performances	SCRUBTEC 343B
Aspiration	1.055 mmH2O
Vitesse moteur Brosse / plateau support disque	135 tr/mn
Pression acoustique à l'oreille de l'opérateur (ISO 11201, ISO 4871) (LpA)	65 dB(A) ± 3 dB(A)
Puisance acoustique émise par la machine (ISO 3744, ISO 4871) (LwA)	89 dB(A)
Niveau de vibrations au bras de l'opérateur (ISO 5349-1)	< 2,5 m/s2
Puisance moteur système d'aspiration	370 W
Puisance moteur Brosse / plateau support disque	520 W
Pente maximum franchissable	2%
Tension batteries	24 V
Batteries standard	2 x 12 V, 70 Ah (GEL)
Contenance réservoir eau propre	31 litres
Capacité réservoir eau de récapération	30 litres

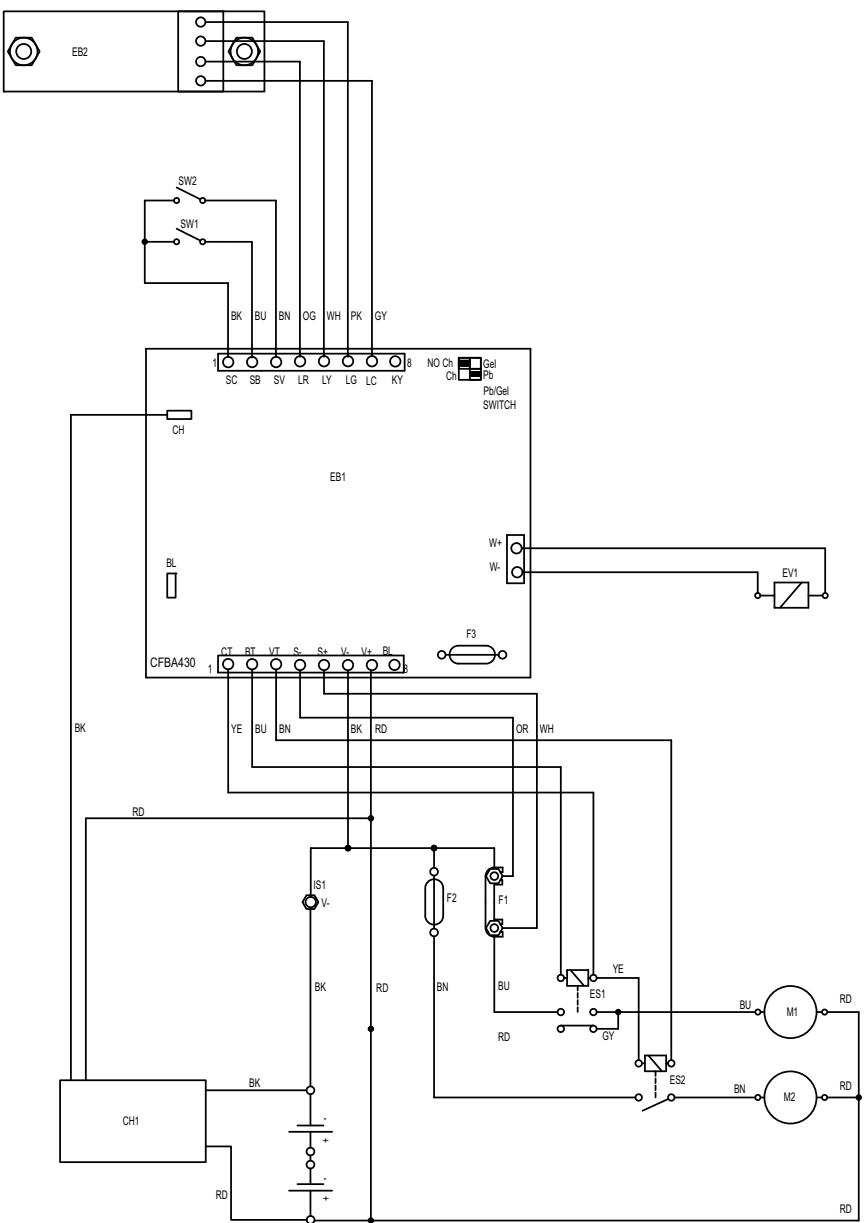

SCHEMA ELECTRIQUE Legende

CH1	Chargeur de batterie (optionnel)
C1	Connecteur chargeur de batterie (optionnel)
EB1	Carte électronique (CF BA430)
EB2	DEL carte électronique (CF BALED)
ES1	Interrupteur Brosse / plateau support disque
ES2	Interrupteur système d'aspiration
EV1	Electrovanne eau
F1	Fusible Brosse (40 A)
F2	Fusible système d'aspiration (40 A)
F3	Fusible électrovanne et carte électronique (5 A)
IS1	Isolateur négatif
M1	Moteur Brosse / plateau support disque
M2	Moteur système d'aspiration
SW1	Interrupteur Brosse / plateau support disque
SW2	Interrupteur système d'aspiration

Codes des couleurs

BK	Noir
BU	Bleu
BN	Marron
GN	Vert
GY	Gris
OG	Orange
PK	Rose
RD	Rouge
VT	Violet
WH	Blanc
YE	Jaune

S310228

Attention!

Des plaques adhésives appliquées sur certains points de la machine indiquent :

DANGER - ATTENTION - AVENTISSEMENT CONSULTATION

Lors de la lecture de ce manuel, l'opérateur doit bien comprendre le sens des symboles illustrés sur les plaques.

Ne pas couvrir les plaques et les replacer immédiatement en cas d'endommagement.

Attention!

Les composants électriques de la machine peuvent être sérieusement endommagés si les batteries ne sont pas installées et branchées correctement. Les batteries doivent être installées par le personnel qualifié. Contrôler les batteries avant l'installation pour vérifier qu'elles ne sont pas endommagées. Déplacer les batteries avec attention. Installer les protections des bornes des batteries équipées avec la machine.

La machine requiert deux batteries de 12 V, branchées selon le schéma (28).

La machine peut être livrée selon l'un des modèles suivants :

Batteries au GEL installées dans la machine et prêtes à l'utilisation

• Démarrer la machine au moyen des interrupteurs de brosse / plateau support disque et du système d'aspiration (65 et 66). Si le témoin lumineux vert (62) s'allume, les batteries sont prêtes à l'utilisation. Si les témoins lumineux jaune (63) ou rouge (64) s'allument, il est nécessaire de charger les batteries (voir procédure au chapitre Entretien).

Batteries non équipées

• Acheter des batteries adéquates [voir paragraphe Caractéristiques techniques et le schéma (28)]. Pour le choix et l'installation, s'adresser à des revendeurs de batteries qualifiés.
• Configurer la machine et le chargeur de batterie (si équipé) selon le type de batteries installé, comme indiqué au paragraphe suivant.

Configuration SELON le type de batteries installe (WET ou GEL)

Selon le type de batteries installé (WET ou GEL), configurer la carte électronique de la machine en procédant comme suit :

Configuration de la machine

1. S'assurer que le connecteur des batteries (29) est débranché.
2. La configuration en usine de la machine est pour batteries au GEL. Si cette configuration correspond au type de batteries acheté, passer à l'étape 6. Dans le cas contraire, effectuer aussi les étapes 3, 4 et 5.

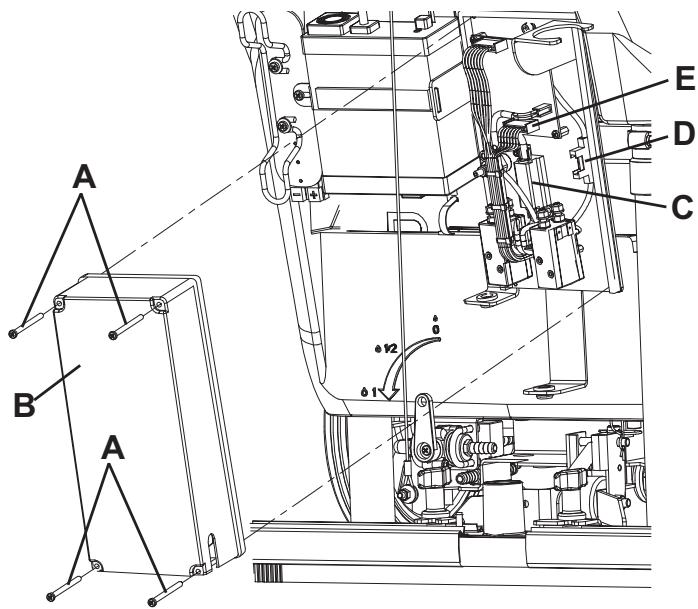

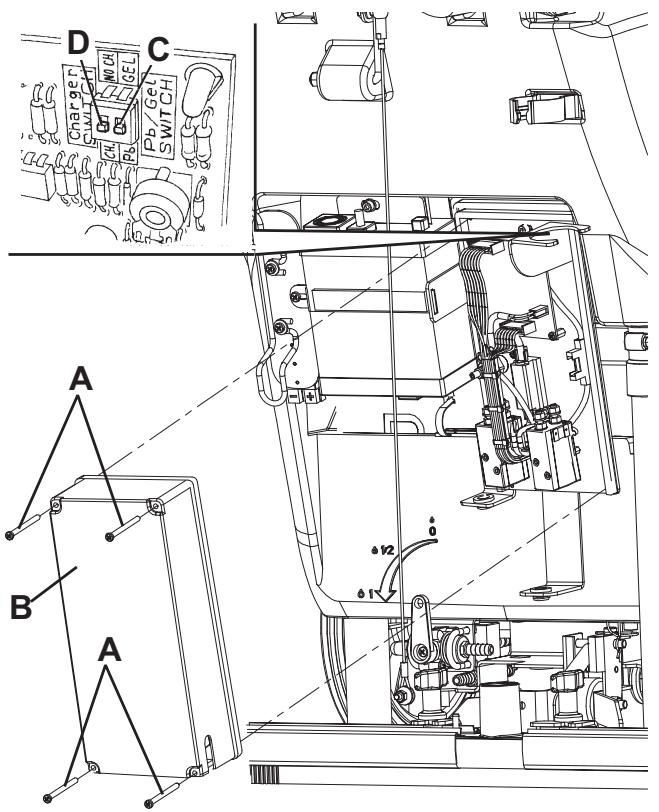

3. Enlever les vis (A, Fig. 1) et sortir avec soin le couvercle (B) du boîtier électrique.
4. Porter le microinterrupteur (C) dans la position WET.

Attention!

Ne pas bouger / déplacer l'interrupteur adjacent (D).

1. Reposer le couvercle (B) du boîtier électrique et visser les vis (A).

Figure 1

S311230A

Installation des batteries

1. Déconnecter le tuyau d'aspiration (22) de l'embouchure (11).
2. Déconnecter le tuyau de vidange de l'eau de récapération (16) du support (17).
3. Ouvrir le couvercle (6).

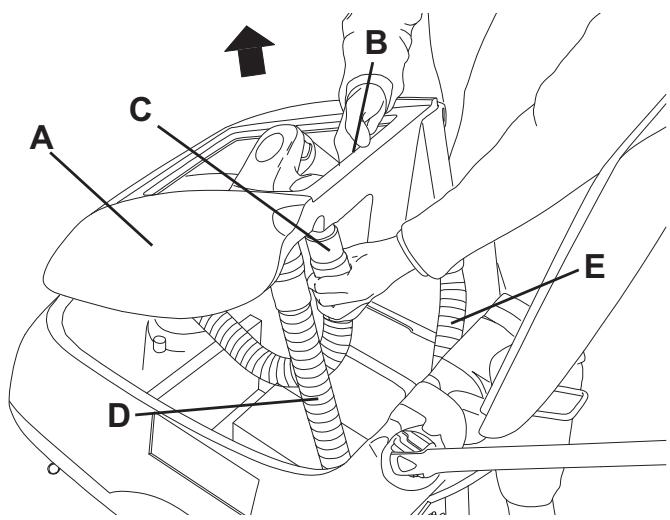

4. Saisir le réservoir de l'eau de récupération (A, Fig. 2) dans la zone (B) et le soulever légèrement.
5. Déconnecter le tuyau d'aspiration (C) du réservoir, et puis déposer le réservoir (A) avec les tuyaux (D) et (E).
6. Installer les batteries dans la machine selon le schéma (28).
7. Remonter le réservoir (A, Fig. 2) en exécutant les étapes de 6 à 10 dans l'ordre inverse.

Chargement des batteries

1. Charger les batteries (voir la procédure au chapitre Entretien).

Figure 2

S310233 A

Avant la mise en MARCHE de la machine

Installation de la Brosse ou du plateau support disque

REMARQUE

Selon le type de sol à nettoyer, il est possible d'installer la brosse (54) ou le plateau support disque (55).

1. Reposer la goupille de positionnement (24), puis désactiver le dispositif de transport / stationnement (23b) de la machine.
2. Soulever la tête porte-brosses / plateaux support disque (10) en faisant levier sur le guidon (2).
3. Positionner la Brosse (54) ou le plateau support disque (55) sous la tête.
4. Baisser la tête (10) au moyen du guidon (2).
5. Appuyer sur le bouton-poussoir de brosse / plateau support disque (65) pendant quelques secondes pour permettre l'accrochage de la brosse / plateau support disque. Si l'accrochage est difficile, tourner manuellement la brosse / plateau support disque dans le sens contraire aux aiguilles d'une montre (58).

Suggestions pour le choix des brosses / disques

Types de brosses disponibles		Midlite Grit 180	Midgrit 240	Prolite	Union Mix
Nettoyage général	Béton
	Pavage terrasse
	Carreaux de céramique / de carrière
	Marbre
	Carreaux de vinyle
	Carreaux de caoutchouc
Polissage	Carreaux de caoutchouc
	Marbre
	Carreaux de vinyle

Installation de l'embouchure

1. Installer l'embouchure (11) et la fixer avec les boutons (12), puis connecter le tuyau d'aspiration (22) à l'embouchure.

Remplissage du réservoir de solution

1. Ouvrir le couvercle (41) du réservoir de l'eau de récupération et le bloquer au moyen de la tige de blocage (59).
2. Au moyen de la goulotte (45), remplir le réservoir (32) avec une solution adaptée au travail à effectuer. Ne jamais remplir complètement le réservoir de solution, mais laisser toujours quelques centimètres du bord. Suivre toujours les instructions de dilution sur l'étiquette du conteneur du produit chimique utilisé pour la solution. La température de la solution ne doit jamais être supérieure à 40°C.

AVERTISSEMENT!

Utiliser exclusivement des détergents liquides peu mousseux et non inflammables, ajustés pour les machines utilisées.

Réglages

1. Régler le guidon (2) au moyen des poignées (3) selon son propre comportement.

Mise en marche de la machine

1. Préparer la machine comme indiqué au paragraphe suivant.
2. Baisser l'embouchure (11) au moyen du levier (19).
3. Positionner le levier de réglage du flux de solution (4) entre la limite minimum (5a) et maximum (5b). En aucun cas il n'est possible de fermer complètement le flux d'eau aux brosses pendant le travail.
4. Tout en gardant une main sur le guidon (2), démarrer la machine en positionnant les interrupteurs de brosse / plateau support disque et du système d'aspiration (65 et 66) sur "I".

Remarque

Si le témoin lumineux vert (62) s'allume, la machine est prête à l'utilisation. Si les témoins lumineux jaune (63) ou rouge (64) s'allument, il est nécessaire de charger les batteries (voir procédure au chapitre Entretien).

Arrêt de la machine

1. Positionner les interrupteurs de brosse / plateau support disque et du système d'aspiration (65 et 66) sur "0".
2. Soulever l'embouchure au moyen du levier (19).
3. Reposer la goupille de positionnement (24), puis soulever la Brosse / plateau support disque (23a) en activant le dispositif de transport / stationnement de la machine.

Machine au travail (LAVAGE / sechage)

1. Démarrer la machine comme prévu au paragraphe suivant.
2. Tout en gardant les mains sur le guidon (2), déplacer la machine et commencer le travail de lavage/séchage du sol.
3. Si besoin est, régler la quantité de solution qui arrive à la Brosse au moyen du levier (4).

Avertissement!

Afin d'éviter d'endommager la surface du sol à nettoyer, ne pas utiliser les brosses à sec et, lorsque la machine est au repos, arrêtez la rotation de la brosse / disque au moyen de l'interrupteur (65).

Avertissement!

Avant de soulever la Brosse / disque, arrêtez sa rotation au moyen de l'interrupteur (65).

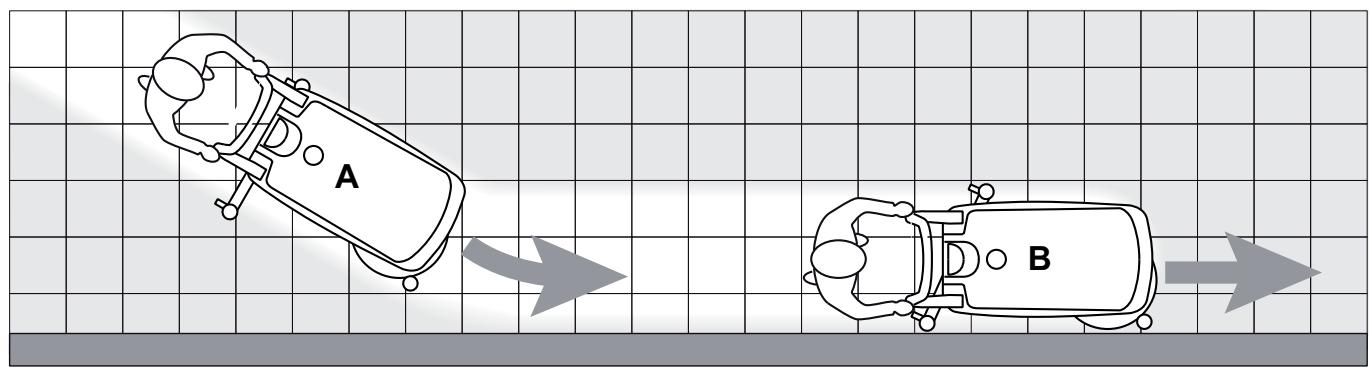

Remarque

Pour un lavage / séchage correct du sol près du mur, Nilfisk Alto recommande d'approcher le côté droit de la machine, comme illustré dans la figure 3.

Figure 3

P100160A

Avertissement!

En cas de surcharge des moteurs des brosses / plateaux support disque, due à corps étrangers qui empêchent leur mouvement, ou à sols difficiles / brosses dures, un système de sécurité arrête les brosses / plateaux support disque après une minute environ de surcharge continue.

La condition de surcharge est indiquée par le clignotement simultané des trois témoins lumineux (62, 63, 64). Si la surcharge persiste, les brosses / plateaux support disque s'arrêtent.

Pour reprendre le travail après l'arrêt de la brosse / plateau support disque à cause de la surcharge, il est nécessaire d'arrêter la machine, en portant les interrupteurs de brosse / plateau support disque et du système d'aspiration (65 et 66) en position "0". Démarrer à nouveau la machine en positionnant les interrupteurs de brosse / plateau support disque et du système d'aspiration (65 et 66) sur "I".

Déchargement des batteries pendant le travail

1. Tant que le témoin lumineux vert (62) reste allumé, les batteries permettent le fonctionnement normal de la machine. Lorsque le témoin lumineux vert (62) s'éteint et les témoins lumineux jaune (63) et rouge (64) s'allument en séquence, il est nécessaire de procéder au chargement de la batterie, car l'autonomie résiduelle de fonctionnement de la machine est minimale.

Attention!

Ne pas insister à utiliser la machine avec batteries déchargées, pour ne pas endommager les batteries en réduisant leur vie utile.

Réglage de la vitesse d'avance de la machine

1. La vitesse d'avance de la machine varie selon le type de sol à nettoyer et le besoin d'utiliser la Brosse ou le disque. Si besoin est, il est possible de régler la vitesse d'avance en suivant la procédure au chapitre Entretien.

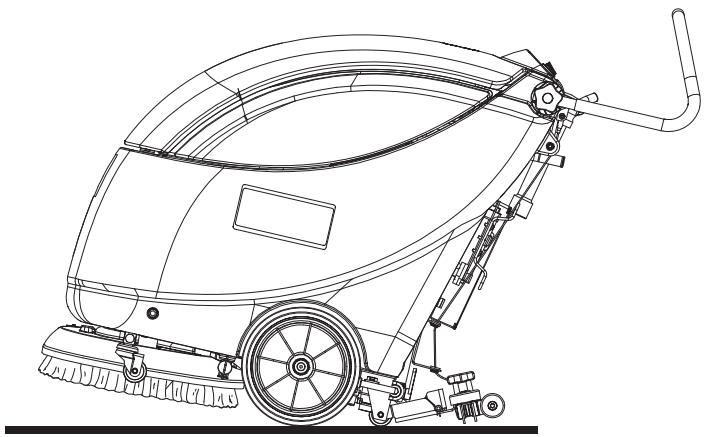

Transport / stationnement de la machine

Pour le transport / stationnement de la machine, procéder comme suit.

1. Positionner les interrupteurs de brosse / plateau support disque et du système d'aspiration (65 et 66) sur "0".
2. Soulever l'embouchure au moyen du levier (19).
3. Saisir le guidon (2) et le baisser légèrement jusqu'à ce que la roue arrière (7) touche le sol (Fig. 4). Tout en gardant la machine dans cette condition, la pousser dans le lieu de transport/stationnement.
4. Le travail effectué, afin de ne pas entraîner la brosse / disque sur le sol et de ne pas laisser des traces mouillées, déposer la brosse / disque de la tête à l'aide du dispositif de décrochage (pour la procédure, voir le paragraphe APRÈS l'utilisation de la machine), et puis l'appuyer sur le support (30).

Figure 4

S311225A

Vidange des reservoirs

Un système de fermeture automatique à flotteur (44) bloque le système d'aspiration lorsque le réservoir de l'eau de récupération (31) est plein.

Le blocage du système d'aspiration peut être détecté grâce à l'augmentation soudaine de la fréquence du bruit du moteur d'aspiration ; en outre, le système d'aspiration ne sèche pas le sol.

Avertissement!

Si le système d'aspiration s'arrête pour causes accidentelles (par exemple pour l'intervention prématurée du flotteur pendant un déplacement soudain de la machine), pour le démarrer, arrêter le système en appuyant sur l'interrupteur (66), puis ouvrir le couvercle (6) et vérifier que le flotteur dans la grille (46) est au niveau de l'eau; enfin, fermer le couvercle (6) et appuyer sur l'interrupteur (66).

Lorsque le réservoir de l'eau de récupération (31) est plein, le vider en procédant comme suit.

Vidange du réservoir de l'eau de récupération

1. Démarrer la machine au moyen des interrupteurs de brosse / plateau support disque et du système d'aspiration (65 et 66).
2. Soulever l'embouchure au moyen du levier (19).
3. Pousser la machine dans la zone destinée à l'écoulement.
4. Reposer la goupille de positionnement (24), puis soulever la rosse / plateau support disque (23a) en activant le dispositif de transport / stationnement de la machine.
5. Vider le réservoir de l'eau de récapération au moyen du tuyau de vidange (16). Le travail effectué, rincer le réservoir à l'eau propre.

Vidange du réservoir de la solution

1. Exécuter les étapes de 1 à 4.
2. Vider le réservoir de solution au moyen de la soupape de vidange (18). Le travail effectué, rincer le réservoir à l'eau propre.

Apres l'utilisation de la machine

Le travail effectué, avant de laisser la machine :

1. Enlever la Brosse / plateau support disque comme suit :
2. Avec la Brosse / plateau support disque soulevé, porter l'interrupteur de Brosse / plateau support disque (65) sur "I" et, après quelques secondes, le porter à nouveau sur "0" en détachant ainsi la Brosse / plateau.
3. Vider les réservoirs (31 et 32) comme indiqué au paragraphe spécifique.
4. Effectuer les opérations d'entretien prévues après l'utilisation de la machine (voir le chapitre Entretien).
5. Garder la machine dans un endroit sec et propre, avec la Brosse / plateau support disque et l'embouchure déposés ou soulevés.

DEPOSE Du reservoir de l'eau de recuperation

Pour pouvoir contrôler ou charger les batteries au plomb (WET), ou pour d'autres opérations, il peut être nécessaire de déposer le réservoir de l'eau de récapuration (31) ; procéder comme suit.

1. Vider le réservoir de l'eau de récapération (31), en procédant comme indiqué au paragraphe spécifique.
2. Porter la machine sur un sol plat.
3. Contrôler que les interrupteurs (65 et 66) sont en position "0".
4. Déconnecter le tuyau d'aspiration (22) de l'embouchure (11).
5. Déconnecter le tuyau de vidange de l'eau de récapération (16) du support (17).
6. Ouvrir le couvercle (6).

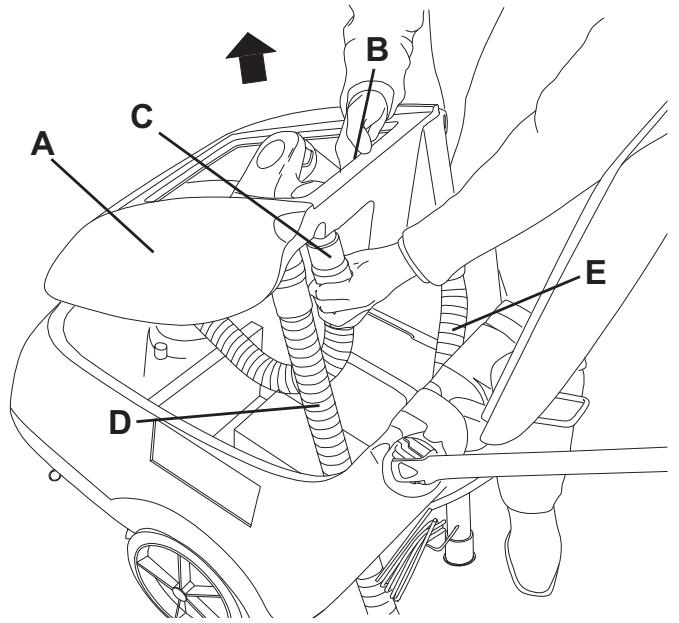

7. Saisir le réservoir de l'eau de récupération (A, Fig. 5) dans la zone (B) et le soulever légèrement.
8. Déconnecter le tuyau d'aspiration (C) du réservoir, et puis déposer le réservoir (A) avec les tuyaux (D) et (E).

Figure 5 S310233 A

Inactivite prolongee de la machine

Si on prévoit de ne pas utiliser la machine pendant plus de 30 jours, il est convenable d'effectuer les opérations suivantes :

1. Effectuer les opérations prévues au paragraphe précédant l'utilisation de la machine.
2. Déposer le réservoir de l'eau de récapuration (31), comme indiqué dans le paragraphe précédent, puis débrancher les bornes négatives des batteries (10).
3. Installer le réservoir de l'eau de récupération (A).
4. Garder la machine dans un endroit propre et sec.

Premiere periode d'utilisation

Après les 8 premières heures d'utilisation, contrôlez le serrage des éléments de fixation et de connexion de la machine. Vérifiez que les parties visibles sont intactes et sans pertes.

Entretien

La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier. Veuillez trouver ci-dessous le plan récapitulatif d'entretien programme. Les périodicités indiquées peuvent subir des variations en fonction de conditions de travail particulières, à définir par le responsable de l'entretien.

Attention!

Les opérations d'entretien doivent être exécutées avec la machine à l'arrêt, les batteries et le câble du chargeur de batterie débranchés.

En outre, respectez attentivement toutes les instructions du paragraphe Sécurité.

Toutes les opérations d'entretien programme ou extraordinaire doivent être effectuées par du personnel qualifié ou par un Service après-vente autorisé. Ce manuel ne contient que les opérations d'entretien les plus simples et les plus récurrentes.

Remarque

Pour les procédures des autres opérations d'entretien prévues par le plan d'entretien programme, se référer au manuel d'entretien consultable auprès des Services après-vente.

PLAN D'ENTRETIEN PROGRAMME

Procédure	Quotidienne, après l'utilisation de la machine	Hebdomadaire	Semestrielle	Annuelle
Nettoyage de l'embouchure
Nettoyage de la Brosse
Nettoyage réservoirs et grille d'aspiration
Contrôle et remplacement lamelles en caoutchouc embouchure
Nettoyage filtré solution
Chargement des batteries
Contrôle niveau liquide batteries WET
Contrôle serrage vis et écrous			(1)
Contrôle ou remplacement charbons moteur Brosse				(2)
Contrôle et remplacement charbons moteur système d'aspiration				(2)

(1) Et après les 8 premières heures de travail. (2) Opération d'entretien de compétence d'un Service après-vente agréé Nilfisk Alto.

Remarque

Pour un bon séchage, l'embouchure doit être propre et les lamelles en caoutchouc doivent être en bon état.

Attention!

Lors du nettoyage de l'embouchure, il est conseillé de porter des gants de protection à cause de la présence éventuelle de débris tranchants.

1. Porter la machine sur un sol plat.
2. Contrôler que les interrupteurs (65 et 66) sont en position "0".
3. Baisser l'embouchure au moyen du levier (19).
4. Déconnecter le tuyau d'aspiration (22) de l'embouchure.
5. Desserrer les boutons (12) et déposer l'embouchure (11).
6. Laver et nettoyer l'embouchure. Nettoyer en particulier les compartiments de convoyage (A, Fig. 6) et l'orifice d'aspiration (B) de la saleté et des déchets.
7. Contrôler que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D) sont intactes et qu'elles ne présentent pas de coupures ou déchirures; dans le cas contraire, les replacer (voir la procédure au paragraphe suivant).
8. Pour la reprise, procéder dans l'ordre inverse de la dépose.

Controle et remplacement des lamelles en caoutchouc de l'embouchure

1. Nettoyer l'embouchure comme indiqué au paragraphe précédent.
2. Contrô ère (I) se posent simultanément sur un plan, sur toute leur longueur; dans le cas contraire, régler leur hauteur en procédant comme suit :
3. Déposer les ressorts de fixation (F), puis régler la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrêté (D).
4. Installer les ressorts de fixation sur les lamelles en caoutchouc avant et arrêté.
5. Contrôler que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D) sont intactes et qu'elles ne présentent pas de coupures ou déchirures; en cas contraire, les replacer en procédant comme suit. Contrôler aussi que l'arête de la lamelle en caoutchouc arriè ête usée avec l'autre arête (G), si elle est encore intacte. Si l'autre arête est usée, replacer la lamelle en caoutchouc, en procédant comme suit :
6. Déposer les ressorts de fixation (F), puis remplacer (ou tourner) la lamelle en caoutchouc arrêté (D).
7. Installer les ressorts de fixation sur les lamelles en caoutchouc avant et arrêté.
8. Installer l'embouchure (11) et serrer les boutons (12).
9. Connecter le tuyau d'aspiration (22) à l'embouchure (11).

Figure 6

S310230A

Remarque

Lors du nettoyage des brosses, il est conseillé de porter des gants de protection à cause de la présence éventuelle de débris tranchants.

1. Déposer la Brosse de la machine comme décrit au chapitre Utilisation.
2. Nettoyer et laver la Brosse avec de l'eau et de la solution.
3. Contrôler que les poils de la brosse sont intacts et non excessivement usés; dans le cas contraire, remplacer la brosse.

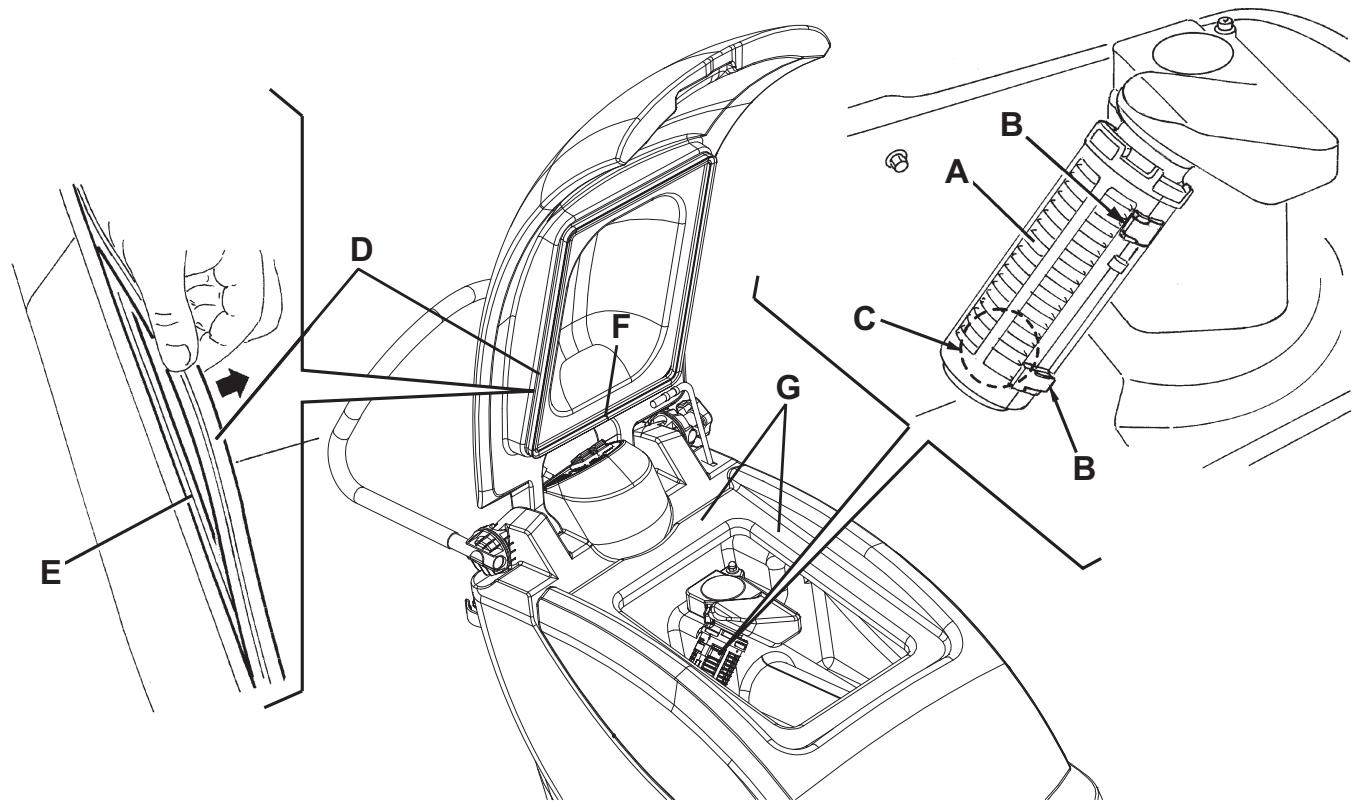

Nettoyage des reservoirs et de la GRILLE d'aspiration

1. Pousser la machine dans la zone destinée à l'écoulement.
2. Contrôler que les interrupteurs (65 et 66) sont en position "0".
3. Ouvrir le couvercle (6), nettoyer et laver à l'eau propre le couvercle, les réservoirs (31 et 32) et la grille d'aspiration (46). Vider l'eau des réservoirs à l'aide du tuyau de vidange (16) et de la soupape (18).
4. Si besoin est, dégager les dispositifs de retenue (B, Fig. 7), ouvrir la grille (A), récapérer le flotteur (C) et nettoyer soigneusement ; enfin reposer en place.
5. Contrôler l'intégrité du joint d'étanchéité (D) du couvercle du réservoir de l'eau de récapération.

Remarque

Le joint d'étanchéité (D) permet la création d'une dépression dans le réservoir, nécessaire à l'aspiration de l'eau de récupération.

Si besoin est, déposer le joint d'étanchéité (D) de son logement (E) et le remplacer. Lors de la reprise du nouveau joint d'étanchéité, positionner le raccord (F) dans la zone centrale arrêtée indiquée dans la figure.

1. Contrôler aussi l'intégrité et l'efficacité de la surface d'appui (G) du joint d'étanchéité (D).
2. Vérifier que l'orifice de compensation (33) n'est pas obstrué.

Remarque

L'orifice (33), en permettant la compensation de l'air dans l'interstice du couvercle, contribue à la création de dépression dans le réservoir.

1. Fermer le couvercle du réservoir de eau de récapération (6).

Figure 7

S311227A

Nettoyage du filtre de la solution

1. Vider le réservoir de la solution (32), en procédant comme indiqué au paragraphe spécifique.
2. Porter la machine sur un sol plat.
3. Contrôler que les interrupteurs (65 et 66) sont en position "0".

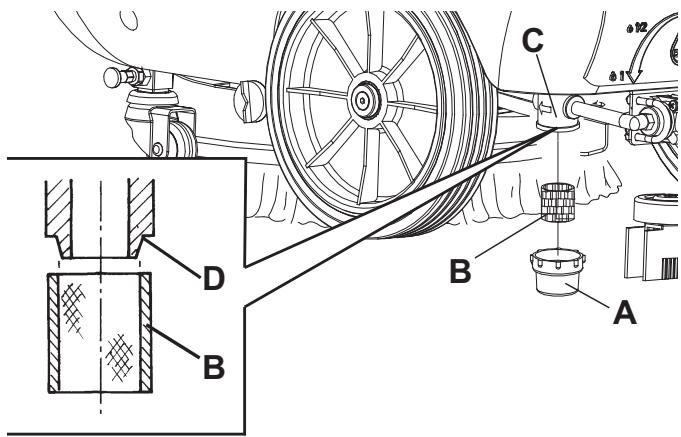

4. Déposer le couvercle transparent (A, Fig. 8), puis déposer le filtre filtrant (B). Les nettoyer et les reposer sur le support (C).

Remarque

Positionner correctement le filtre (B) dans le logement (D) du support (C).

Figure 8

S310232A

Remarque

La vitesse d'avance de la machine peut varier en fonction du type de plancher à nettoyer, ou de l'utilisation de la Brosse ou du disque.

Si besoin est, effectuer le réglage en procédant comme suit.

1. Déposer le réservoir de l'eau de récupération comme indiqué au chapitre Utilisation.
2. Régler la vitesse d'avance de la machine au moyen de la vis (53) en procédant comme suit :
3. Desserrer la vis (57), sur le côté droit de la machine, en la tournant dans le sens contraire aux aiguilles d'une montre. Tourner la vis de réglage (53) dans le sens contraire aux aiguilles d'une montre pour augmenter la vitesse d'avance de la machine. Tourner la vis de réglage (53) dans le sens des aiguilles d'une montre pour réduire la vitesse d'avance de la machine. Le réglage effectué, serrer la vis (57).
4. Installer le réservoir de l'eau de récupération comme indiqué au chapitre Utilisation.
5. Avec la machine en état de fonctionnement, effectuer des essais pratiques de la machine et, le cas échéant, répéter les étapes de 1 à 4.

Remarque

Charger les batteries lorsque le témoin lumineux jaune (63) ou rouge (64) s'allume ou à la fin de chaque cycle de nettoyage. Garder les batteries chargées prolonge leur vie.

Avertissement!

Lorsque les batteries sont déchargées, les recharger dès que possible, afin de ne pas réduire leur durée de vie utile.

Contrôler la charge des batteries au moins une fois par semaine.

Avertissement!

Si des batteries au plomb (WET) sont installées dans la machine, le chargement des batteries produit un gaz hydrogène très explosif. Charger les batteries dans un endroit bien aéré et loin de flammes libres.

Ne pas fumer pendant le chargement des batteries.

Ne pas reposer le réservoir d'eau de réception pendant le cycle de rechargement des batteries.

Attention!

Pendant le rechargement des batteries WET, faire attention à d'éventuelles pertes de liquide des batteries. Ce liquide est corrosif. En cas de contact avec les yeux ou la peau, rincer abondamment à l'eau et consulter un médecin.

1. Porter la machine sur un sol plat.
2. Exclusion pour batteries WET :
3. Déposer le réservoir de l'eau de récapération comme indiqué au chapitre Utilisation. Contrôler le niveau de l'électrolyte dans les batteries; si besoin est, faire l'appoint au moyen des bouchons.
4. Laisser tous les bouchons des batteries ouverts pour le chargement successif.
5. Si besoin est, nettoyer la surface supérieure des batteries.
6. Charger les batteries en procédant comme suit.
7. Brancher le câble (21) du chargeur de batterie au réseau électrique (la tension et la fréquence de réseau doivent coïncider avec les valeurs correspondantes du chargeur de batterie, indiquées dans le manuel correspondant).

Remarque

Lorsque le chargeur de batterie est branché au réseau électrique, toutes les fonctions de la machine sont automatiquement exclues.

Si le témoin lumineux vert (27) clignote, il indique que le chargement des batteries est en cours.

1. Lorsque le témoin lumineux vert (27) s'allume fixe, le cycle de chargement des batteries est terminé.
2. Le cycle de chargement terminé, débrancher le câ
3. Exclusivement pour batteries WET :
4. Installer le réservoir de l'eau de récupération comme indiqué au chapitre Utilisation.
5. Contrôler le niveau de l'électrolyte dans les batteries; si besoin est, faire l'appoint au moyen des bouchons.
6. Fermer tous les bouchons des batteries.
7. Si besoin est, nettoyer la surface supérieure des batteries.
8. La machine est prête à l'utilisation.

Remarque

Pour de plus amples informations relatives au fonctionnement du chargeur de batterie (26), consulter le manuel spécifique.

Seulement pour machine sans chargeur de batterie

1. Débrancher le connecteur (29) des batteries.

Seulement pour machine avec chargeur de batterie

1. Déposer le réservoir de l'eau de récupération comme indiqué au chapitre Utilisation.

Seulement pour machine avec chargeur de batterie

1. Débrancher les bornes négatives des batteries (50).
2. Enlever les vis (A, Fig. 10) et sortir le couvercle (B) du boîtier électrique.
3. Contrôler / remplacer les fusibles suivants :

Brosse (40 A) (C) - Système d'aspiration (40 A) (D) - Électrovanne et carte électronique (5 A) (E)

1. Pour la répose, procéder dans l'ordre inverse de la dépose.

Figure 9

S311230B

DEPISTAGE DES PANNES

Problème	Cause possible	Remède
Les moteurs ne fonctionnent pas ; aucun tímoin lumineux ne s'allume	Les bornes des batteries (50) son débranchées	Brancher
	Les batteries (50) sont complètement déchargées	Charger
Les tímoins lumineux (62, 63, 64) clignotent simultanément	Surcharge du moteur de la Brosse	Utiliser une Brosse moins dure ou de type différent
	Présence de corps étrangers (fils entortillés, etc.) qui risquent de freiner la rotation de la Brosse	Nettoyer le moyeu de la Brosse
Le moteur du système d'aspiration ne démarre pas	Le fusible est grillé	Remplacer
L'aspiration de l'eau sale est insuffisante	Le réservoir de l'eau de récapération (31) est plein	Vider
	La grille d'aspiration (46) est obstruée ou le flotteur est en position fermée	Nettoyer la grille et contrôle le flotteur
	Le tuyau d'aspiration (22) est déconnecté de l'embouchure (11) ou est défectueux	Brancher
	L'embouchure (11) est sale ou les lamelles en caoutchuc de l'embouchure (13, 14) sont usées ou endommagées	Nettoyer l'embouchure ou remplacer les lamelles en caoutchuc
	Le couvercle du réservoir de l'eau de récapération (6) n'est pas bien fermé, ou le joint (42) est endommagé	Contrôler et / ou nettoyer la zone de contact ou remplacer le joint
	Le réservoir de l'eau de récapération (31) est sale (orifice de sortie obstrué)	Nettoyer
Le flux de solution à la Brosse / disque est insuffisant	Le filtre de la solution (20) est sale	Nettoyer
L'embouchure laissese des traces au sol	Débris sous les lamelles en caoutchuc de l'embouchure (13, 14)	Enlever les débris
	Les lamelles en caoutchuc de l'embouchure (13, 14) sont usées, ébréchées ou déchirées	Remplacer les lamelles en caoutchuc

Pour de plus amples informations, se référer au manuel d'entretien consultable auprès des Services après-vente Nilfisk Alto.

Mise à la ferraille

Effectuer la mise à la ferraille de la machine auprès d'un démolisseur autorisé.

Avant d'effectuer la mise à la ferraille de la machine, il est nécessaire de déposer et séparer les éléments suivants et les envoyer aux collectes sélectives, conformément aux normes d'hygiène de l'environnement en vigueur :

Batterie Brosses Tuyaux et pièces en matériel plastique Parties électriques et électroniques (*)

(*) Notamment pour la mise en décharge des parties électriques et électroniques, s'adresser auprès du centre Nilfisk Alto le plus proche.
