CA 340 - Hogedrukreiniger NILFISK - Gratis gebruiksaanwijzing en handleiding

Producttype	Autowasser (vloerreiniger)
Merk	Nilfisk
Model	CA 340 / CA 340 ET
Borstelmotorvermogen	320 W
Zuigmotorvermogen	900 W
Pompmotorvermogen	25 W
Beschermingsgraad	IP34
Elektrische beschermingsklasse	II
Aantal borstels	1
Borsteldiameter	10 cm
Borstelsnelheid	1000 toeren/min
Borsteldruk	470 g/cm²
Onderdruk	5,6 kPa
Luchtdebiet	17 l/s
Geluidsniveau	68 dB(A) op 1,5 m
Zuigbreedte	44 cm
Werkbreedte borstel	34 cm
Theoretisch rendement	1360 m²/u
Oplossingstankinhoud	11 L
Opvangtankinhoud	12 L (standaard) / 15-30 L (met membraan)
Afmetingen (L x B x H)	62 x 40 x 48 cm (zonder handgreep)
Hoogte met handgreep	105 cm
Leeggewicht	38 kg
Gebruiksgewicht	49-68 kg afhankelijk van configuratie
Voeding	Netspanning (zie typeplaatje)
Belangrijkste functies	Gelijktijdig wassen en zuigen, borsteldrukregeling, oplossingsdosering
Routinematig onderhoud	Dagelijkse reiniging van filters, borstels, afdichtingen
Veiligheid	Overloopvlotter, automatische stop, IP34-bescherming
Reserveonderdelen beschikbaar	Nylonborstels (fijn, normaal) en siliciumcarbide, afdichtingen, filters

Veelgestelde vragen - CA 340 NILFISK

Hoe start ik de CA 340 machine?

Sluit de machine aan, zet de hoofdschakelaar op ON (AAN), activeer vervolgens de schakelaars voor zuiging en watertoevoer. Druk het pedaal in om de borstel en het mondstuk te laten zakken.

Hoe stel ik de borsteldruk in?

Draai de stelschroef naar rechts om de druk te verhogen, naar links om te verlagen.

Waarom is de zuiging zwak?

Controleer de staat van de afdichtingen, de zuigopening, de slang, de kapafdichting, de vlotter en het zuigfilter. Reinig of vervang defecte onderdelen.

Wat te doen als de borstel niet draait?

Controleer de aandrijfriem en zorg ervoor dat de borstel correct is bevestigd.

Hoe onderhoud ik de machine na elk gebruik?

Leeg en spoel de oplossing- en opvangtanks, reinig de borstel, de afdichtingen en de filters. Berg de machine op in een schone, droge ruimte.

Welk type reinigingsproduct moet ik gebruiken?

Gebruik alleen vloeibare, niet-brandbare en laagschuimende producten die zijn ontworpen voor autowassers. Volg de menginstructies van de fabrikant.

Wat betekent het waarschuwingslampje of de vlotter die de zuiging blokkeert?

De vlotter voorkomt dat er oplossing in het zuigsysteem komt. Wanneer deze gesloten is, zuigt de machine niet meer: leeg de opvangtank.

Hoe vervang ik de afdichtingen van het mondstuk?

Koppel de machine los, verwijder de tanks, zet de machine in de uit-stand, draai de twee schroeven van het mondstuk los, verwijder het en vervang de afdichtingen.

Welke accessoires zijn beschikbaar voor de CA 340?

Nylonborstels (fijn of normaal) en siliciumcarbideborstels, evenals reserve-afdichtingen.

Waar vind ik het serienummer van de machine?

Het modelnummer en het serienummer staan op het identificatieplaatje aan de achterkant van de machine.

GEBRUIKSAANWIJZING CA 340 NILFISK

Conformiteitsverklaring

NL Ondergetekende verzekert dat de bovengenoemde modellen geproduerd zijn in overeenstemming met de volgende richtlijnen en standardaards.

EINFUHRUNG 2

ERSATZTEILE UND KUNDENDIENST 2

TYPENBEZECHNUNG 2

AUSPACKEN DER MASCHINE 2

SYMBOLE 2

LERNEN SIE DIE MASCHINE KENNEN 3

BURSTENMONTAGE 3

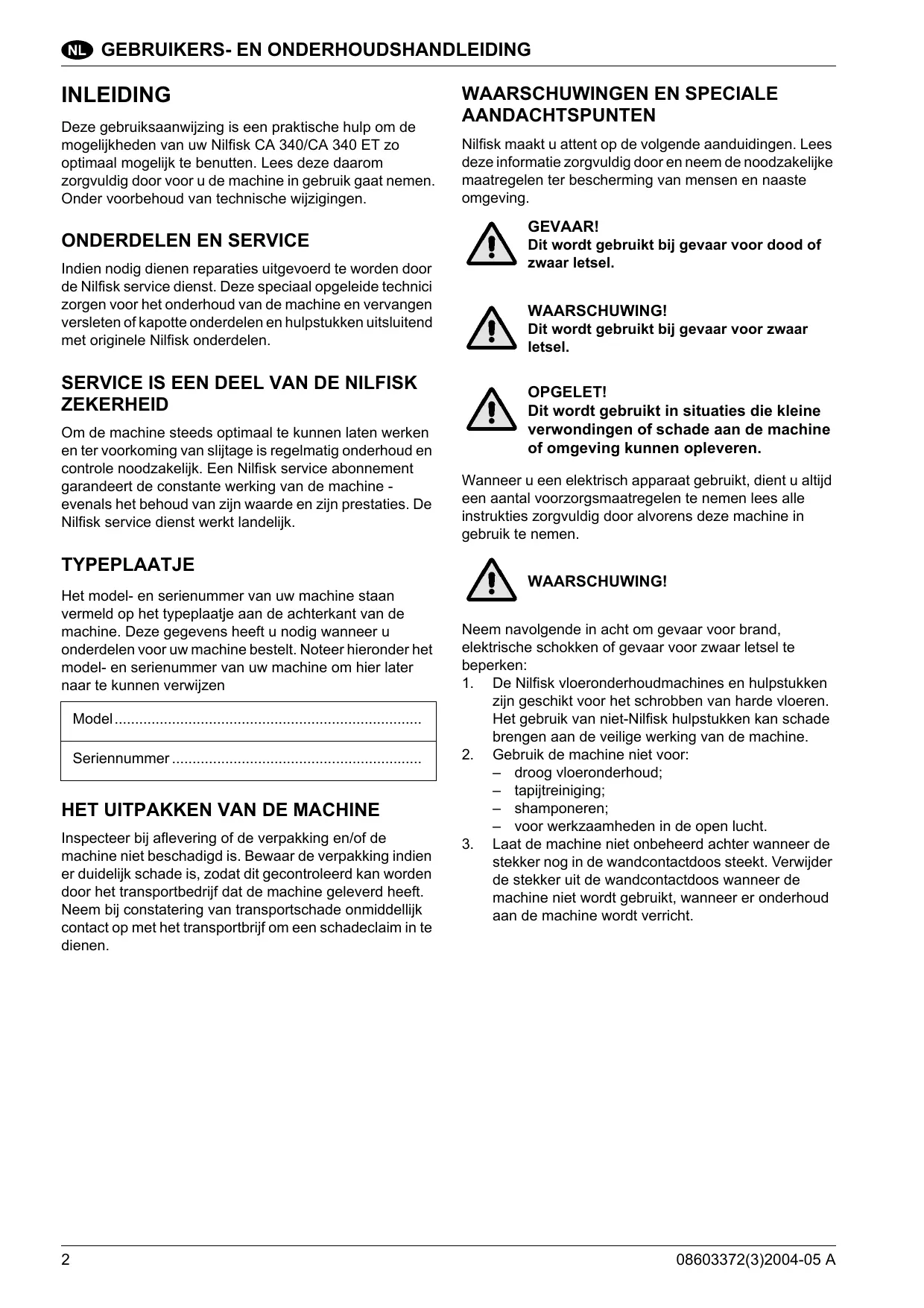

Deze gebruiksaaanwijzing is een practische hulp om de mogelijkheden van uw Nilfisk CA 340/CA 340 ET zo optimaal möglich te benutten. Lees deze waarom zorgvuldig door voor u de machine in gebruik gaat nemen. Onder voorbehoud van technische wijzigingen.

ONDERDELEN EN SERVICE

Indien nodig dienen reparations uitgevoerd te worden door de Nilfisk service Dienst. Deze special opgeleide technici zorgen voor het onderhoud van de machine en verrangen versleten of kapotte onderdelen en hulpstukken uitsluitend met originele Nilfisk onderdelen.

SERVICE IS EEN DEEL VAN DE NILFISK ZEKERHEID

Om de machine steeds optimaal te kuren lately werken en ter voorkoming van slijtage is regelmatig onderhoud en controleoodzakelijk. Een Nilfisk service abonnement garandeert de constante werking van de machine -evenals het behoud van zich waarde en zich prestaties. De Nilfisk service Dienst werkt landelijk.

TYPEPLAATJE

Het model- en seriENUMmer van uw machine staan vermeld op het typeplaatje aan dechterkant van de machine. Deze gegevens heeft u nodig wanner u onderdelen voor uw machine bestelt. Noteer hieronder het model- en seriENUMmer van uw machine om hier later maar te+kunnen verwijzen

Model.

Seriennummer

HET UITPAKKEN VAN DE MACHINE

Inspecteer bij aflevering of de verpakking en/of de machine Niet beschadigd is. Bewaar de verpakking indien er duidelijk schade is, zodate dit gecontroleerd kan worden door het transportbedrijf dat de machine geleverd heeft. Neem bij constatering van transportschade onmiddelijk contact op met het transportbrijf om een schadeclaim in te dieren.

WAARSCHUWINGEN EN SPECIALE AANDACHTSPUNTEN

Nilfisk maakt u attent op de volgende aanduidingen. Lees deze informatatie zorgvuldig door en neem deoodzakelijkke maatregelen ter bescherming van mensen en naaste omgeving.

GEVAAR!

Dit worden gebruikt bij gevaar voor dood of zwaar letsel.

WAARSCHUWING!

Dit worden gezruikt bij gevaar voor zwaar letsel.

OPGELET!

Dit worden gezruikt in situatuies die kline verwondingen of schade aan de machine of omgeving{kunnen opleveren.

Wanner u een elektrisch apparaat gebruikt, dient u altiijd een aantal voorzorgsmaatregelen te nemen lees alle instructties zorgvuldig door alvorens deze machine in gebruik te nemen.

WAARSCHUWING!

Neem navolgende in acheit om gevaar voor brand, elektrische schokken of gevaar voor zwaar letsel te beperken:

1. De Nilfisk vloeronderhoudmachines en hulpstukken zijn geschikt voor het schrobben van harde vloeren. Het gebruik van Niet-Nilfisk hulpstukken kan schade brengen aan de veilige werkig van de machine.

2. Gebruik de machine Niet voor:

3. droog vloeronderhoud;

4. tapijtreiniging;
5. shamponeren;

6. voor werkzaamheden in de open lucht.

7. Laat de machine Niet onbeheerd achefter wanner de stekker nog in de wandcontactdoos steekt. Verwijder de stekker uit de wandcontactdoos wanner de machine Niet worden gebruikt, wanner er onderhoud aan de machine worden verricht.

8. Sta Niet toe dat de machine als speelgoed worden gebruikt. Speciale aandacht is vereist wanner de machine worden gebruikt in de nabijheid van kinderen.

9. Gebruik de machine alleen op de wijze zoals in deze handleiding worden beschreiben. Gebruik alleen de door de fabrikant geadviseerde hulpstukken.
10. Gebruik de machine nicht wanneer het snoer of de stekker is beschadigd. Wonneer de machine Niet werkt zoals het hoort of is gevalen, beschadigd, in de open lucht is gebruikt of in het water is gevalen, bel dan de Nilfisk service dienst.
11. Trek de machine Niet voort aan het snoer, gebruik het snoer Niet als handvat, zorg dat het snoer Niet:tussen de deur komt of trek het snoer Niet rond scherpe randen of hoeken. Zorg dat de machine Niet over het snoer loopt en houdt het snoer uit de buurt van verwarmde oppervlakken.
12. Schakel de machine Niet uit door de stekker aan het snoer uit de wandcontactdoos te trekken. Pak de stekker beet, Niet het snoer.
13. Pak de stekker, het snoer of de machine Niet beet met natte handen.
14. Steek geen voorwerpen in openingsen. Gebruik de machine Niet wonneer een opening geblokkeerd is; zorg dat er geen stof, pleas, waar e.d. in de openingskomt die de luchtstroom zouden+kennen reduceren.
15. Neem voorzorgsmaatregelen om te voorkomen dat hoofdhaar, sieraden of losse kledingussen de bewegende delen van de machine+kennen.
16. Gebruik de machine Niet voor het opzuigen van brandende of smeulende sigaretten, lucifers, gloeienda as of voor de gezondheid schadelijke stoffen.
17. Schakel alle funkties uit alvorens de stekker uit de wandcontactdoos te verwijderen.
18. Gebruik de machine Niet voor het opzuiigen van brandbare of ontvlambare vloeistoffen zoals petroleum, maar evenmin in ruimten waar deze stoffen aanwezigহn.
19. Het voltage, vermeld op het typeplaatje,要去 overeenkomen met het voltage van hetlichtnet.
20. Verbindingen van het hoofdsnoor waar extra snoeren moet op+zijn minst spatwaterveilig+zijn. Bevestig het hoofdsnoor alkijd aan een juiste contrastekker.

21. Alleen Personen, die voor deze machine zijn opgeleid en de risico's kennen mooten de machine:

22. bedieren;

23. onderhouden;
    repareren.

24. Gebruik voor reparatie werkzaamheden uitsluitend originele Nilfisk onderdelen. Het gebruik van vergelijkbare, Niet-Nilfisk onderdelen za automatisch de aansprakelijkheid van de fabrikant uitsluiten.

25. Bij het schoonmaken en onderhonden van de machine hunnen lokale of nationale verordeningen van toepassing�n op het veilig afvoeren van vloeistoffen, die chemicalien, vet, olie, zuren, alkalische of andere gevaarlijke stoffen hunnen bevatten.
26. Bij de afvoer van oude machines of machine onderdelen,+kunnen lokale of nationale verordenen van toepassing zich op de veilige afvoer.

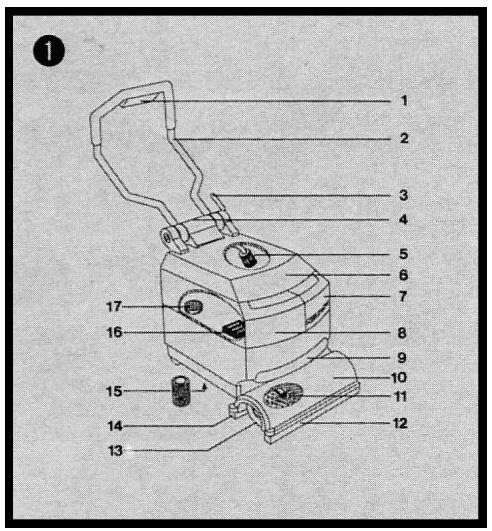

KENUWMACHINE

1. Bedieningspaneel
2. Duwstang
3. Instelling duwstang
4. Handgreep achechterzijde voor vervoer
5. Schoonwater filter
6. Tankdop
7. Schoonwater tank
8. Vuilwater tank
9. Handgreep voorzijde voor vervoer
10. Borstelkap
11. Sproeier
12. Rubber strips voorzijde
13. Borstel
14. Rubber strips awhile
15. Voorfilter zuigmotor
16. Uitblaasfilter
17. Voorfilter turbine.

AANBREngen VAN DE BORSTEL

WAARSCHUWING!

Bewegende delen - verwijder de stekkeruit de batterijen alvorens onderhoud teverrichten.

BELANGRIJK!

De schroef, waarmee de borstel vast zit,
heeft een linkse draad.

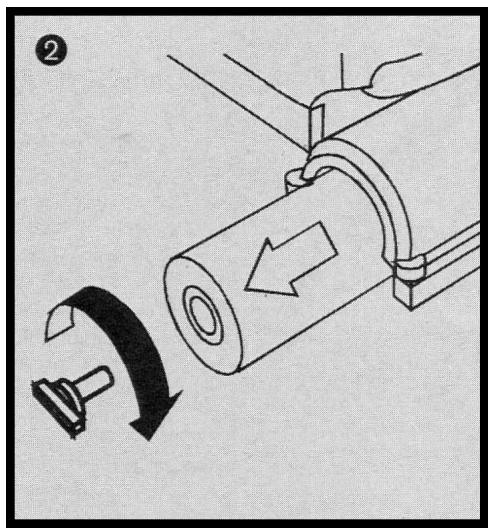

1. Schuif de cilindrische borstel in z'n geheel over de aandrijfas.
2. Bevestig de veiligkeitsschroef in de waarvoort bestemde bus en zet de borstel vast.

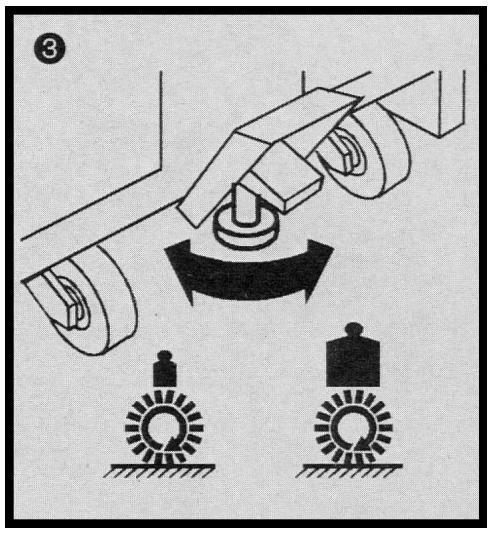

AANPASSING BORSTELDRUK

+meer borsteldruk = draai de instelschroefaar rechts.
- minder borsteldruk = draai de instelschroefaar links.

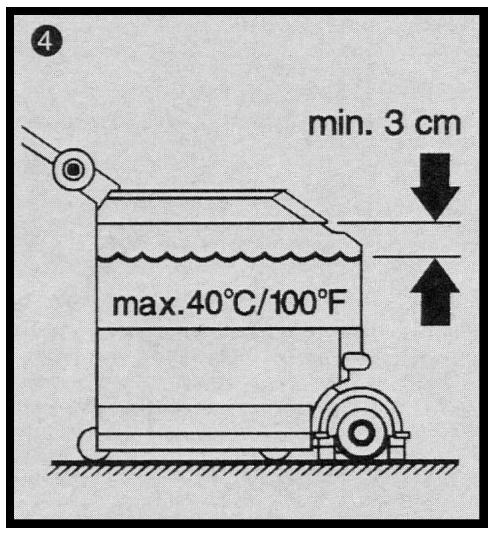

VULLEN VAN DE SCHOONWATERTANK

1. Vul de schoonwatertank met schoon water en de juiste dosering reinigingsmiddel,
2. De tank Niet verder vullen dan tot 2,5 cm van de bovenkant van de tank.
3. De tank zou nu een meld sel moeten bevatten van water en een chemisch reinigingsmiddel, dat geschikt is voor het schoonmaakkarwei.
4. Houdt als de dosering aan zoals aangegeven op het etiket van het reinigingsmiddel.
5. De temperatuur van de oplossing mag nicht hoger�n dan 40^

OPGELET!

Gebruik alleen laag schuimend, nicht brandbare reinigingsmiddelen geschikt voor machinale toepassing.

SCHROBBEN

1. Veeg of zuig de vloer eerst om het vuil te verwijderen.
2. Plaats de duwstang in werkpositie.
3. Steek de stekker in de wandcontactdoos.

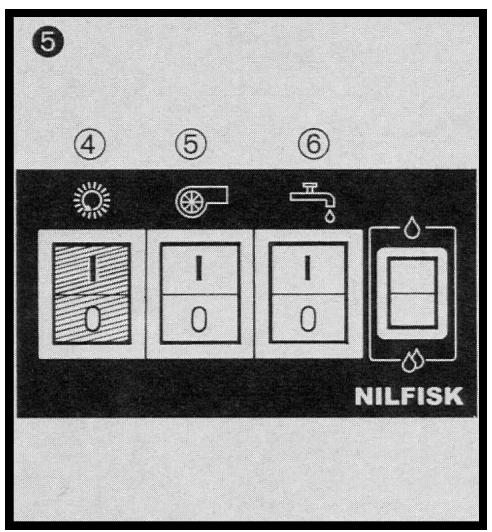

4. Zet de hoofdschakelaar op ON. De borstelmotor loopt.
5. Zet de zuigmotor op ON.
6. Zet de pomp op ON. Het reinigingsmiddel worden aan de cilindrische borstel gespont..

OPMERKING

Dosering van het reinigingsmiddel.

Min. - weinig toevoer van het reinigingsmiddel.

Max. - veel toevoer van het reinigingsmiddel.

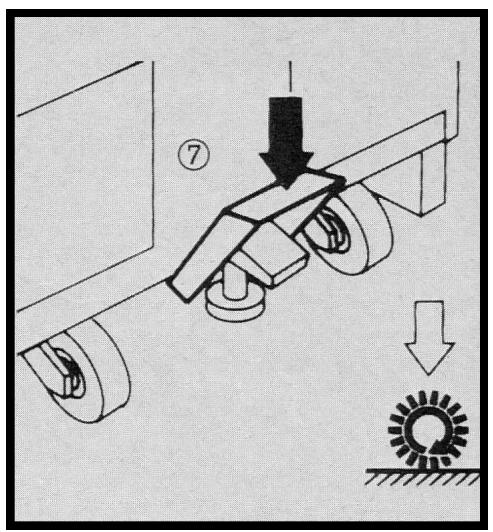

1. Druk het voetpedaal in. Borstel en zuigmonden worden op de vloer neergelaten.
2. Voor het verkrijgen van de Beste resultaten, verplaats de machine op lage (loop)snelheid. Ingeval van zware verruiling, schrob de vloer eerst met water en schakel de zuigmotor uit, schrob dan de vloer nogmaals en zuig waar bij het water op..

OPGELET!

Om schade aan de vloer te voorkomen: blij de machine verplaatsen verwijl de borstel draait.

1. De vuilwatertank sluit automatisch de toevoer van vuil water af als de tank vol is. Als de toevoer is afgesloten要去 de vuilwatertank geleegd worden. De machine zal geen water opnemen wanneer de toevoer is afgesloten.
2. Wanner de vuilwatertank vol is, zet dan de hoofdschakelaar op OFF. Pak het handvat van de tank beet, haal de tank uit de machine en leeg deze. Haal de vuilwaterafvoerslang los en leeg de tank in een putje of emmer (alleen membrantaank). Spoel de tank na met schoon water voordat deze worden teruggeplaatst.

NA HET GEBRUIK

1. Zet de hoofdschakelaar op OFF.

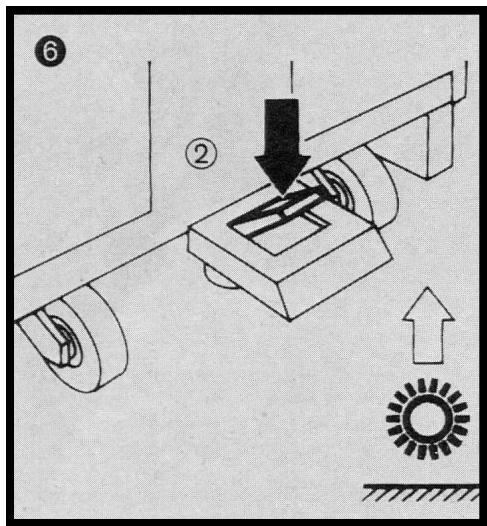

2. Druk het voetpedaal in, zodate borstel en zuigmond vrijkommen van de vloer.
3. Haal de stekkeruit de wandcontactdoos.
4. Leeg de schoonwatertank en spoel deze na met schoon water.
5. Leeg de vuilwatertank en spoel deze na met schoon water.
6. Controller de slangen en verrangzsche wanner zij zich beschadigd.
7. Verwijder de borstel en spoel deze af met schoon water.
8. Controller de opening van de zuigmond op vuil en spoel deze af met schoon water.

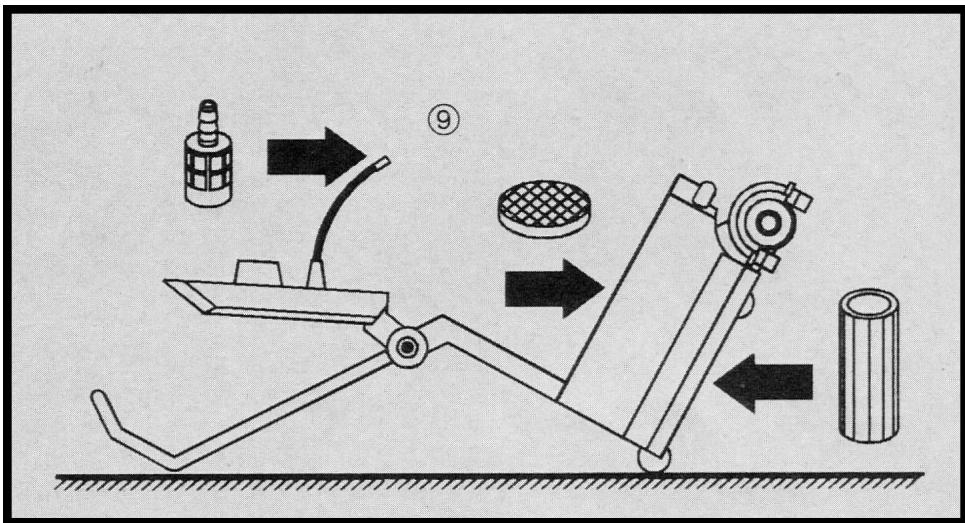

9. Controller het schoonwaterfilter en het turbine voorfilter. Spoel ze af met schoon water en verrang deze filters wonneer zich bij beschadigd.
10. Controller het uitblaasfilter. Reinig deze met lucht of cervang deze wonneer deze sterk is verruild.
11. Berg de machine op in een droge en vorstvrije ruimte.

ONDERHOUDSSCHEMA

Onderhoudswerkzaamheden	Dageli-jks	Wekelijks	Jaarlijs
Reinigen en controlleren van tanks	●
Reinigen en controlleren van slangen	●
Reinigen van de borstel	●
Reinigen en controlleren van de zuigmonden	●
Controleren van filters	●
Controleren van het netsnoer	●
Controleren van nozzles		●
Servicebeurt van de zuigmotor (koolborstels)			●

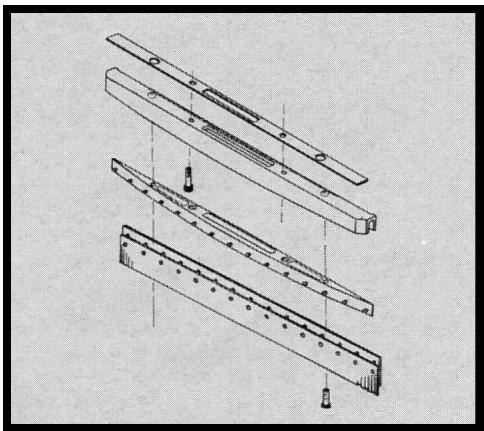

ZUIGMOND VERVANGEN

Wanner de zuigmond strepen water achechterlaat, isDEXe mogelijk vuil of beschadigd. Verwijder de zuigmond, spoel\ deze af met schoon water en controllerer de\ rubberstrippen. Vervang of draai de rubberstrippen om als\ deze is gescheurd, gekarteld of versleten.

Om de rubberstrippen om te keren of te verrangen:

1. Haal de stekkeruit de wandcontactdoos.
2. Verwijder de tanks.
3. Kantel de machine maarachten.
4. Verwijder de twee schroeven van de zuigmond.

OPLOSSEN VAN PROBLEMEN

PROBLEEM	OPLOSSING
Er is geen stroom. Motoren werken nicht.	Kontroleer steker en snoer
	Kontroleer zekeringen
	Defecte schakelaar op bedieningspaneel
Borstelmotor werkkt nicht, borstel draait nicht	Aandrijfrem defekt
	Borstel zit nicht vast
Onvoldoende zuigkracht	Versleten of kapot mondstuk
	Zuigopening zit verstopt
	Zuigslang is los geschoten of defekt
	Tankdeksel is defekt
	Vlotterventiel zit vast
	Turbine voorfilter is verruild
Onvoldoende reinigingskracht	Versleten borstel
	Gebruik een hardere borstel
	Werk op lagere snugheid
	Watertoevoer is verstopt
	Schoonwaterfilter zit verstopt

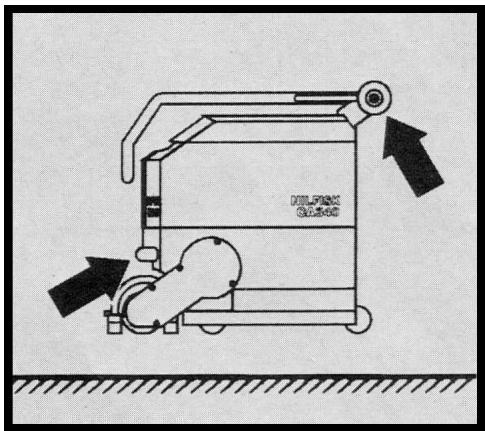

VERVOER

1. Maak de stuurstang los.
2. Klap de stuurstang neer, over de machine.
3. Zet hem vast.

HULPSTUKKEN

1. Schrobborstel, Nylon, zacht.
2. Schrobborstel, Silicone carbid, middel.
3. Schrobborstel, Nylon, middel.

Model	CA 340 - CA 340 ET
Vermogen van borstelmotor	W	320
Vermogen van zuigmotor	W	900
Vermogen van pompmotor	W	25
Beschermingsklasse		IP 34
Beschermingsklasse (elektrisch)		II
Aantal borstels	stuk	1
Borsteldiameter	cm	10
Borstelsnelheid	toeren/minuut	1.000
Borsteldruk, max.	g/cm2	470
Vacuum, max.	kPa	24
Luchtstroom, max.	l/s	45
Geluidsniveau (op 1,5m)	dB(A)20μPA	68
Snoerlangte	m	20
Zuigbreedte	cm	44
Werkbreedte zuigmond	cm	34
Produktiviteit (theoretisch)	m2/uur	1.360
Toevoer reinigingsmiddel	l/min	0,5/1,0
Inhoudschoolwatertank	liters	11
Inhoud vuilwatertank	liters	12
Inhoud membraantank	liters	15/30
Lengte van de machine	cm	62
Breedte van de machine	cm	40
Gehele breedte, met zuigmond	cm	48
Hoopte van de machine	cm	48
Hoopte van de machine, met duwstang	cm	105
Netto gewicht	kg	38
Bruto gewicht	kg	49/53/68
