GEBRUIKSAANWIJZING BR 755 NILFISK

C-2 / NEDERLANDS INHOUDSOPGAVE Inleiding Aandachtspunten en waarschuwingei Ken uw Machine Bedieningspaneel Machine gebruiksklaar maken Accu's aansluiten… Wisser bevestigen. Schoonwatertank vullen Reinigingsmiddelsysteem (EDS De machine bedienen Schrobben. Nat zuigen . Na gebruik . Onderhoudsschem C-2 - FORM NO. 56041777 - BR 755 series

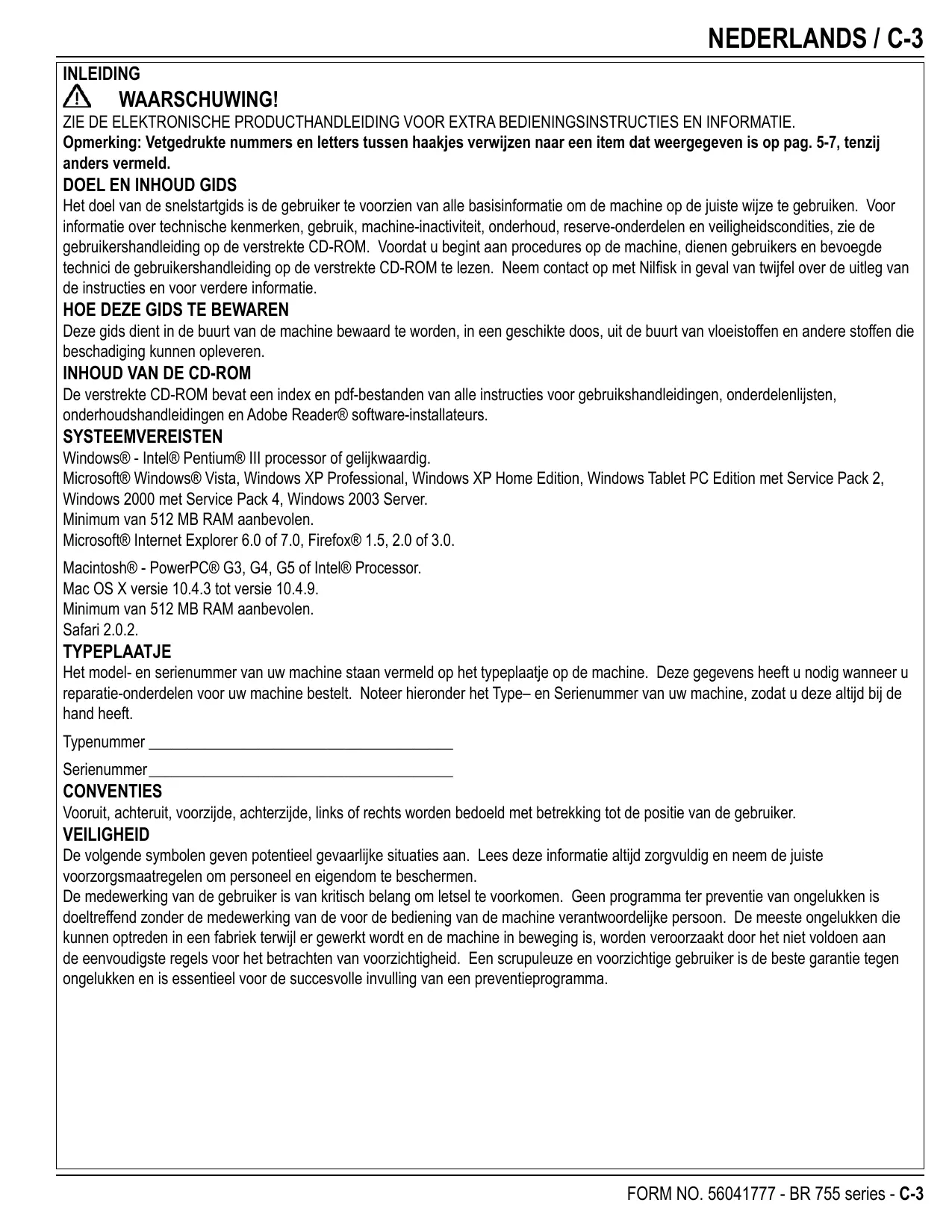

NEDERLANDS }/ C-3 INLEIDING Z\ WAARSCHUWING! ZIE DE ELEKTRONISCHE PRODUCTHANDLEIDING VOOR EXTRA BEDIENINGSINSTRUCTIES EN INFORMATIE. Opmerking: Vetgedrukte nummers en letters tussen haakjes verwijzen naar een item dat weergegeven is op pag. 5-7, tenzij anders vermeld.

Het doel van de snelstartgids is de gebruiker te voorzien van alle basisinformatie om de machine op de juiste wize te gebruiken. Voor informatie over technische kenmerken, gebruik, machine-inactiviteit, onderhoud, reserve-onderdelen en veiligheidscondities, zie de gebruikershandleiding op de verstrekte CD-ROM. Voordat u begint aan procedures op de machine, dienen gebruikers en bevoegde technici de gebruikershandleiding op de verstrekte CD-ROM te lezen. Neem contact op met Nilfisk in geval van twijfel over de uitleg van de instructies en voor verdere informatie.

HOE DEZE GIDS TE BEWAREN

Deze gids dient in de buurt van de machine bewaard te worden, in een geschikte doos, uit de buurt van vloeistoffen en andere stoffen die beschadiging kunnen opleveren.

INHOUD VAN DE CD-ROM

De verstrekte CD-ROM bevat een index en pdf-bestanden van alle instructies voor gebruikshandieidingen, onderdelenlijsten, onderhoudshandleidingen en Adobe Reader® software-installateurs. SYSTEEMVEREISTEN Windows® - Intel® Pentium® 111 processor of gelijkwaardig. Microsoft® Windows® Vista, Windows XP Professional, Windows XP Home Edition, Windows Tablet PC Edition met Service Pack 2, Windows 2000 met Service Pack 4, Windows 2003 Server. Minimum van 512 MB RAM aanbevolen. Microsoft® Internet Explorer 6.0 of 7.0, Firefox® 1.5, 2.0 of 3.0. Macintosh® - PowerPC® G3, G4, G5 of Intel® Processor. Mac OS X versie 10.4.3 tot versie 10.4.9. Minimum van 512 MB RAM aanbevolen. Safari 2.0.2. TYPEPLAATJE Het model- en serienummer van uw machine staan vermeld op het typeplaatje op de machine. Deze gegevens heeft u nodig wanneer u reparatie-onderdelen voor uw machine bestelt. Noteer hieronder het Type- en Serienummer van uw machine, zodat u deze altijd bij de hand heeft. Typenummer Serienummer CONVENTIES Vooruit, achteruit, voorzijde, achterzijde, links of rechts worden bedoeld met betrekking tot de positie van de gebruiker. VEILIGHEID De volgende symbolen geven potentieel gevaarlike situaties aan. Lees deze informatie altijd zorgvuldig en neem de juiste voorzorgsmaatregelen om personeel en eigendom te beschermen. De medewerking van de gebruiker is van kritisch belang om letsel te voorkomen. Geen programma ter preventie van ongelukken is doeltreffend zonder de medewerking van de voor de bediening van de machine verantwoordelijke persoon. De meeste ongelukken die kunnen optreden in een fabriek terwijl er gewerkt wordt en de machine in beweging is, worden veroorzaakt door het niet voldoen aan de eenvoudigste regels voor het betrachten van voorzichtigheid. Een scrupuleuze en voorzichtige gebruiker is de beste garantie tegen ongelukken en is essentieel voor de succesvolle invulling van een preventieprogramma. FORM NO. 56041777 - BR 755 series - C-3

SYMBOLEN Nilfisk gebruikt de volgende symbolen om mogelike gevaarlike situaties aan te geven. Lees aandachtig deze informatie en neem de juiste voorzorgsmaatregelen om de mensen en voorwerpen in de buurt van de machine te beschermen. GEVAAR! Wordt gebruikt bij direct gevaar op ernstig letsel of de dood. WAARSCHUWING! Wordt gebruikt om een situatie aan te geven die ernstige letsels kan veroorzaken. ZN OPGELET! Wordt gebruikt om een situatie aan te geven die kleine verwondingen of schade aan de machine of andere voorwerpen kan veroorzaken.

gebruiken. ALGEMENE VEILIGHEIDSVOORSCHRIFTEN Bij “Waarschuwing!” en “Opgelet’ wordt u gewaarschuwd voor situaties die lichamelik letsel of schade aan de machine kunnen veroorzaken. À WAARSCHUWING! Deze machine mag alleen worden bediend door juist opgeleide en daartoe bevoegde personen. Probeer met een volle machine nooit abrupt te stoppen op hellingen. Maak geen plotselinge scherpe bochten. Matig uw snelheid als u hellingen afrijdt. Maak hellende opperviakten alleen schoon bi het naar boven rijden. *__ Houd de accus uit de buurt van vonken, vlammen en rokende materialen. Bij normaal gebruik komen explosieve gassen vri. *__ Bij het opladen van de accu's komt zeer explosief waterstofgas vri. Het opladen van de accu's dient altijd te gebeuren in een goed geventileerde ruimte, ver weg van open vuur. Het is verboden te roken tijdens het opladen van de accu's. *__ Draag geen sieraden tijdens werk in de buurt van elektrische onderdelen. *___Zet de contactschakelaar uit (0) en ontkoppel de accu's voordat u onderhoud verricht aan elektrische onderdelen. *_ Werk nooit onder de machine zonder dat deze veilig op Steunen is geplaatst.

• Gebruik geen ontvlambare reinigingsmiddelen; gebruik de machine niet in de buurt van ontvlambare vloeistoffen of in een ruimte waar dergelike vloeistoffen aanwezig zijn. *__ Reinig de machine niet met een hogedrukreiniger. *_ Gebruik de machine niet op hellingen met een hellingshoek van meer dan 2 graden. Lees alle aanwijzingen voordat u de machine gaat Gebruik enkel de borstels die bij de machine worden geleverd of borstels die uitdrukkelijk in de gebruikershandleiding staan vermeld. Het gebruik van andere borstels kan de veiligheid in het gevaar brengen. ZA OPGELET! Deze machine is niet geschikt voor schoonmaakwerkzaamheden op de openbare weg. *__ Deze machine mag niet worden gebruikt voor het opvegen van gevaarlijk stof. *_ Wees voorzichtig als u slijpschijven of schrobstenen gebruikt. Nilfisk kan niet aansprakelijk worden gehouden voor schade aan het vloeropperviak door slijpschijven of schrobstenen.

• Let er bij het gebruik van deze machine op dat anderen, met name kinderen, geen gevaar lopen. *_ Lees, voordat u onderhoudswerkzaamheden gaat verrichten, altijd eerst aandachtig alle aanwizingen met betrekking tot de desbetreffende werkzaamheden. *_ Laat de machine niet onbeheerd achter zonder eerst de contactschakelaar uit te zetten (O), de sleutel eruit te halen en de handrem aan te trekken. Zet de contactschakelaar uit (0) en verwijder de sleutel voordat u de borstels vervangt of voordat u een van de toegangspanelen opent. *__ Neem voorzorgsmaatregelen om te voorkomen dat haar, sieraden of loshangende kleding in de bewegende delen van de machine verstrikt raken. Wees voorzichtig wanneer u deze machine gebruikt bij temperaturen onder het vriespunt. Water dat zich in de schoonwatertank, de vuilwatertank of de slangen bevindt, kan bevriezen, waardoor kleppen en fittings beschadigd kunnen raken. Spoel de tanks en slangen met ruitensproeiervloeistof. De accu's moeten uit de machine worden gehaald wanneer de machine definitief buiten dienst wordt gesteld. Het afvoeren van de accu's dient veilig te gebeuren in overeenstemming met uw lokale milieuvoorschriften. Gebruik de machine niet op opperviakten met een helling die de maximale hellingshoek aangegeven op de machine overschrijdt. Voor u met de machine aan het werk gaat, moeten alle deuren en afsluitpanelen in de positie staan die is aangegeven in de gebruikershandleiding. Raadpleeg de gebruikershandleiding bij de acculader voor bijkomende specifieke waarschuwingen met betrekking tot de acculader.

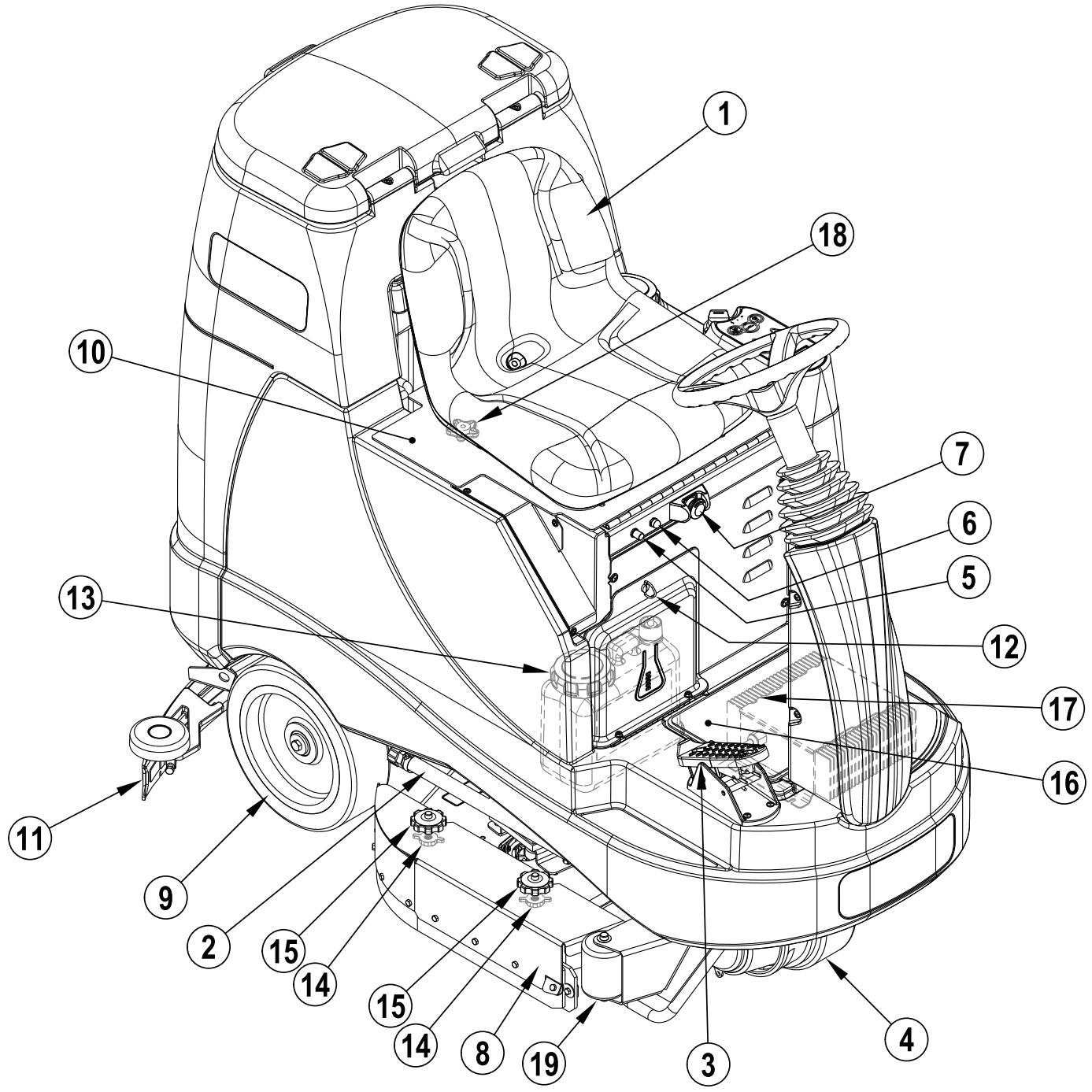

Bij het lezen van deze handleiding komt u geregeld vet gedrukte nummers en letters tussen haakjes tegen - bijvoorbeeld: (2). Tenzij anders vermeld, verwijzen deze nummers en letters naar een onderdeel dat op deze pagina staat afgebeeld. Kijk zo nodig op deze pagina om te zien waar een bepaald onderdeel zich bevindt. OPMERKING: Raadpleeg de onderhoudshandleiding voor een gedetailleerde beschrijving van alle onderdelen die op de 3 volgende pagina's staan afgebeeld. 1 Bestuurdersplaats 11 Wisserinrichting 2 Afvoerslang van de schoonwatertank 12 Afscherming reinigingsmiddelpatroon (alleen EDS- 3 Voor- en achteruit pedaal modellen) 4 Aandrijfwiel 13 Reinigingsmiddelpatroon (alleen EDS-modellen) 5 Zekering aandrijfwiel (70 Amp) 14 Regelknop hoogte spatscherm 6 Zekering besturingscircuit (10 Amp) 15 Knoppen ter verwijdering van spatscherm 7 Noodstop 16 Afscherming acculader 8 Schrobplaat 17 Acculader (optioneel) 9 Achterwiel 18 Regelknop bestuurdersplaats 10 Accuruimte (onder bestuurdersplaats) 19 Voorste rolbumper

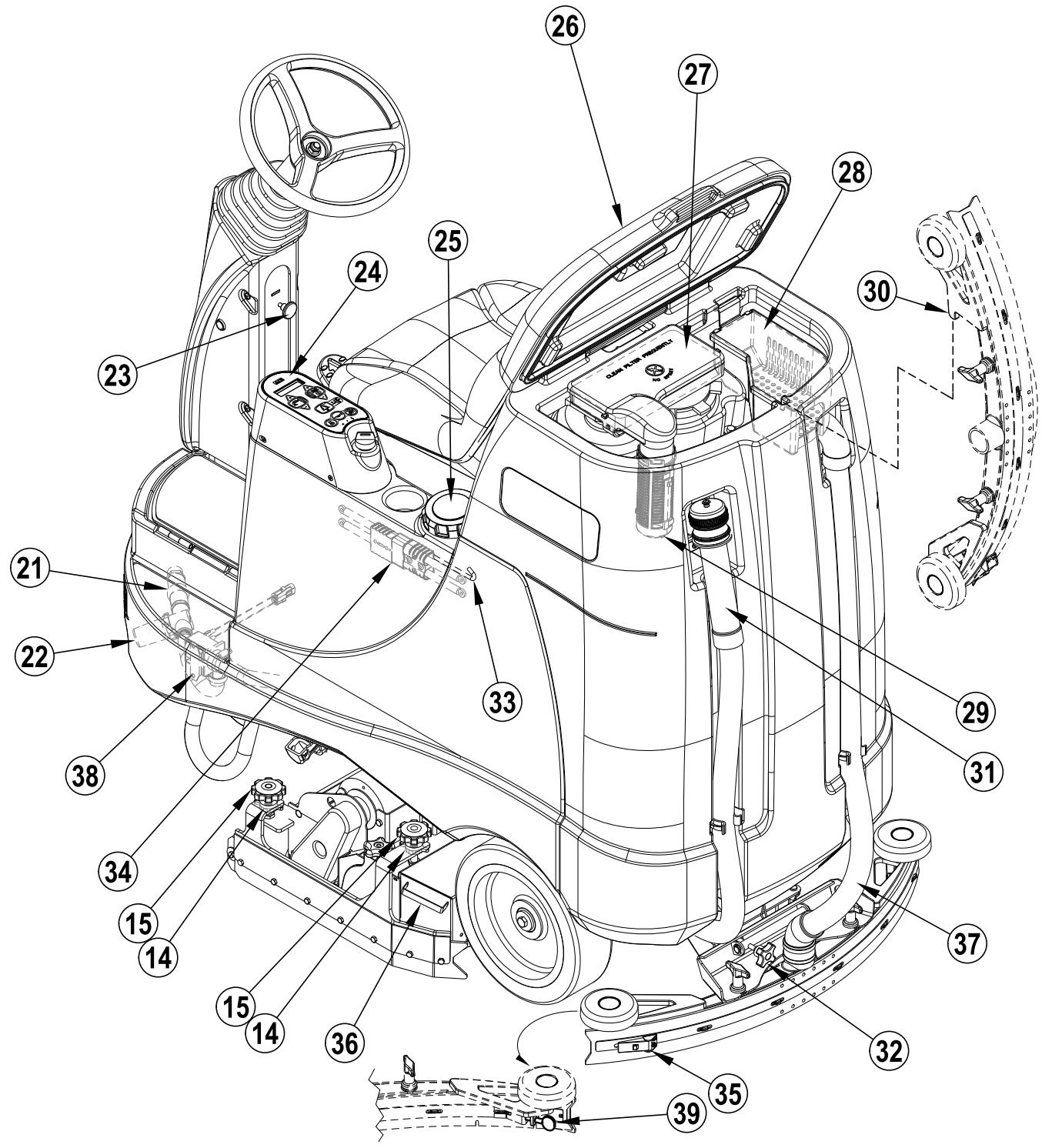

21 Afsluitklep schoonwatertoevoer 22 Schoonwaterfilter 23 Stuurafstelknop 24 Bedieningspaneel 25 Deksel van de schoonwatertank 26 Deksel van de vuilwatertank 27 Filterbehuizing van de zuigmotor 28 Zeefmand 29 Vlotter van de vuilwatertank 30 Opberghaak wisser Afvoerslang vuilwatertank Afstelknop hellingshoek van de wisser Schroefstaaf bestuurdersplaats Aansluitpunt machine-accu's Vergrendeling achterste zuigrubber Hopper (alleen bij cilindrische systemen) Vuilwaterslang Elektromagnetische klep schoonwatertoevoer Vleugelmoer voorste zuigrubber C-6 - FORM NO. 56041777 - BR 755 series

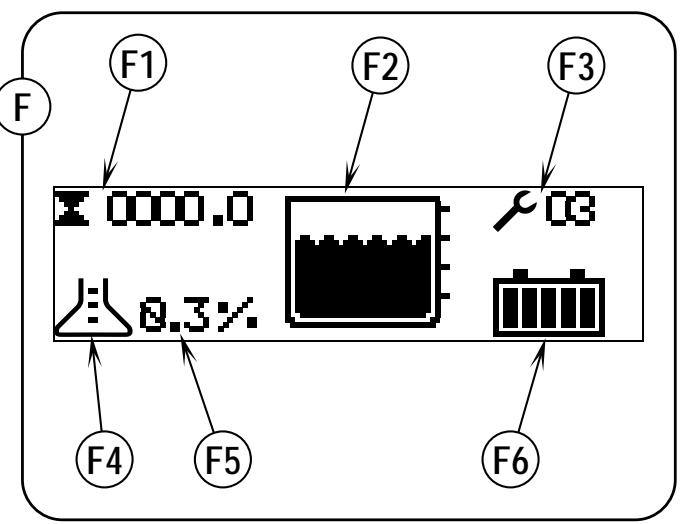

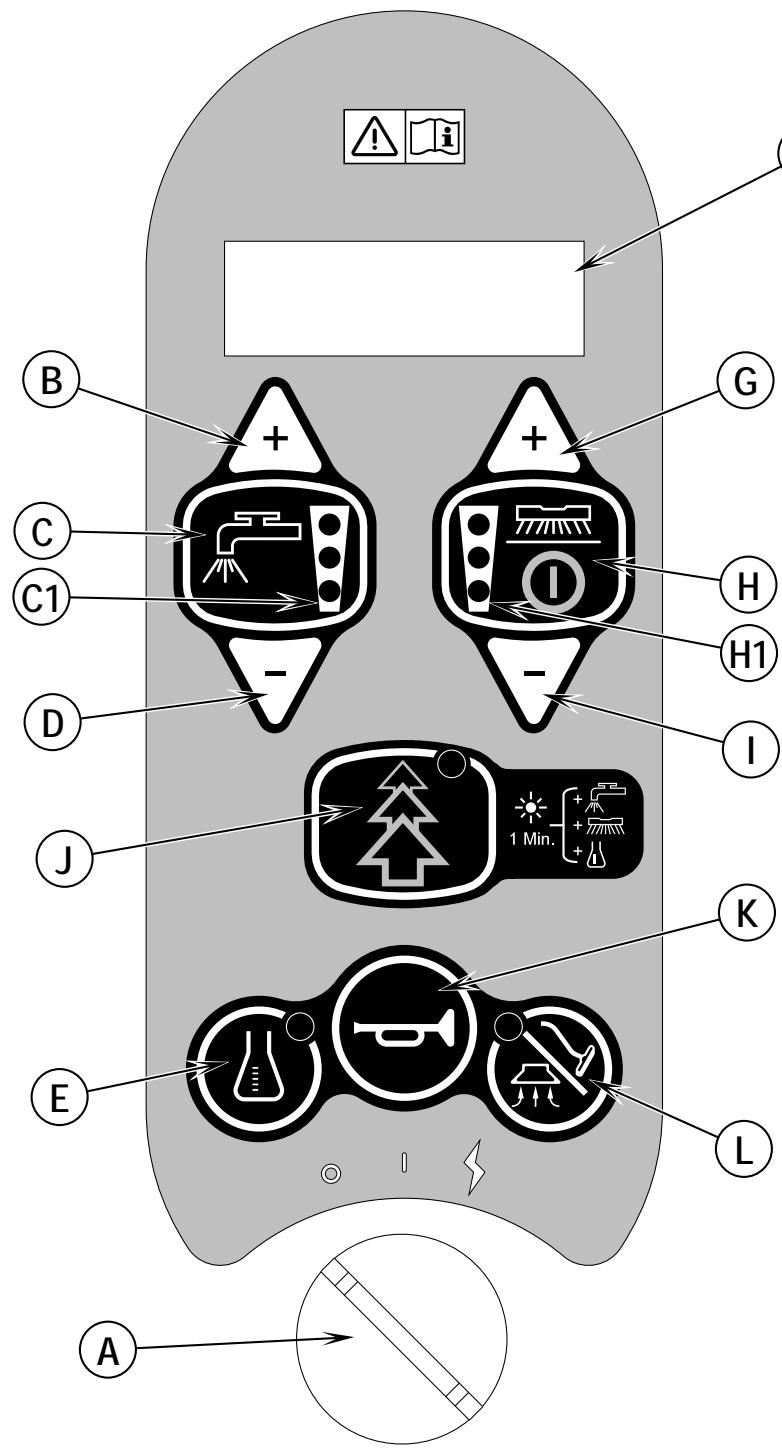

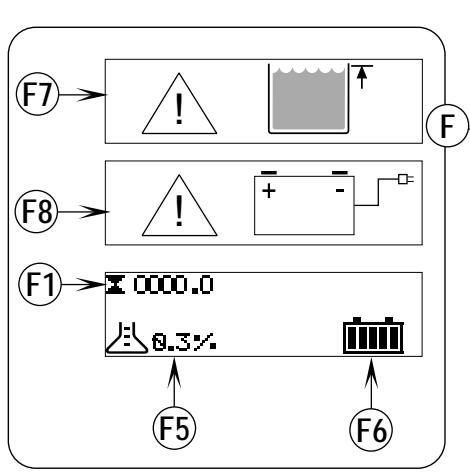

NEDERLANDS }/ C-7 BEDIENINGSPANEEL A Contactslot B Schakelaar voor verhogen schoonwatertoevoer C AAN/UIT-schakelaar schoonwatertoevoer C1 Indicators schoonwatertoevoer (normaal, sterk & extreem) D Schakelaar voor verlagen schoonwatertoevoer E AAN/UIT-schakelaar EDS F Display F1 Urenteller F2 Waarschuwingslampje niveau schoonwatertank F3 Foutcodes F4 Waarschuwingslampje EDS

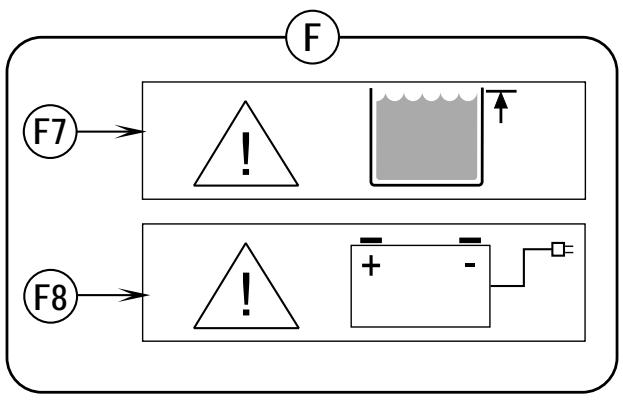

F5 Waarschuwingslampje precentage reinigingsmiddel F6 Waarschuwingslampje accu F7 Waarschuwingslampje vuilwatertank VOL F8 Waarschuwingslampje accu laag Regelaar verhoging van de schrobdruk AAN/UIT-schakelaar schrobben H1 _Indicators schrobdruk (normaal, sterk en extreem) Regelaar verlaging van de schrobdruk AltijdGroen schakelaar Claxon Zuig-/zuigbuisknop x O0 P À | er ms 6 dé.

C-8 / NEDERLANDS ACCUS Als de accus zijn geïnstalleerd bij levering van de machine, doet u het volgende: °__ Controleer of alle accu's zijn aangesloten op de machine (34). e __Zet de contactschakelaar (A) AAN en controleer het Waarschuwingslampje van de Accu (F6). Als de meter volledig gevuld is, zijn de accu's klaar voor gebruik. Als de meter niet helemaal vol is, moeten de accu's worden herladen vooraleer ze worden gebruikt. Zie het hoofdstuk “Accu Opladen”. + BELANGRHK!: INDIEN UW MACHINE EEN GEÏNTEGREERDE ACCULADER HEEFT, MOET U DE OEM PRODUCTHANDLEIDING RAADPLEGEN VOOR INSTRUCTIES MET BETREKKING TOT HET INSTELLEN VAN DE LADER VOOR HET SPECIFIEKE ACCUTYPE (ZIE TABEL). Zie TSBUS2008-984 voor de nieuwste acculaderalgoritmes. Als de accu's niet zijn geïnstalleerd bij levering van de machine, doet u het volgende: e _ Vraag een erkende Nilfisk dealer welke accu's aanbevolen zijn. Installeer de accu's aan de hand van de onderstaande instructies. Installeer GEEN twee 12 volt accu’s in uw machine. Dit beïnvloedt de stabiliteit van de machine. BELANGRIJK!: INDIEN UW MACHINE EEN GEÏNTEGREERDE ACCULADER HEEFT, MOET U DE OEM PRODUCTHANDLEIDING RAADPLEGEN VOOR INSTRUCTIES MET BETREKKING TOT HET INSTELLEN VAN DE LADER VOOR HET SPECIFIEKE ACCUTYPE (ZIE TABEL). Zie TSBUS2008-984 voor de nieuwste acculaderalgoritmes. FIGUUR 1 ACCUS AANSLUITEN 415AÏH - 20HR - RATE û WAARSCHUWING! 24N Wees uiterst voorzichtig wanneer u met accu's werkt. Het zwavelzuur in de accu's kan ernstige verwondingen veroorzaken wanneer het in contact komt met uw huid of ogen. Door ontluchtingsopeningen in de accudoppen ontsnapt er explosief waterstofgas uit de accu's. Dit gas kan ontbranden door elektrische ontlading, vonken of vlammen. Installeer nooit loodzwavelzuuraccu's in een afgesloten container of ruimte. Waterstofgas ten gevolge van overbelasting moet kunnen ontsnappen. Tijdens het werken met de accu's … *_ Draag geen sieraden Rook niet Draag een veiligheidsbril, rubber handschoenen en een rubber schort Werk in een goed geventileerde ruimte Laat uw gereedschap niet met meerdere accupolen tegelik in aanraking komen Koppel ALTID eerst de negatieve (aardings)kabel los wanneer u accu's vervangt, om vonken te vermijden. Koppel ALTIJD eerst de negatieve kabel aan wanneer u accu's installeert.

CAUTION: Before changing batteries consult TSBUS2008-984 or visit http:/Avww.nilfisk-advance.com ZN oPGELET! ce De elektrische onderdelen van deze machine kunnen ernstig beschadigd raken als de accu's niet correct worden geïnstalleerd en niet juist worden aangesloten. De accu's moeten worden geïnstalleerd door Nilfisk, een erkende technicus of de accufabrikant. 1 Zethet contactslot (A) uit (0) en haal het sleuteltje eruit. Zwaai vervolgens de afscherming van de accuruimte (10) open en stel de schroefstaaf (33) af. 2 Tilde accu's met 2 personen en met behulp van een daartoe geschikte hijsstrop voorzichtig in de accubak, precies zoals aangegeven. Zie het accukabelschema op plaatje nr. 56601416. 3 Zie Figuur 1. Sluit de accukabels aan zoals aangegeven en draai de moeren op de accupolen vast. 4 Bevestig de afdekschoentjes en zet deze door middel van de bijgeleverde bevestigingsriempjes stevig vast op de accukabels. 5 _ Sluit de accukoppeling aan op het aansluitpunt voor de accu's (34) van de machine en sluit de afdekplaat van de accuruimte. LET OP! Voordat u accu's verwisselt, raadpleeg TSBUS2008-984 of bezoek http:/www.nilfisk-advance.com C-8 - FORM NO. 56041777 - BR 755 series

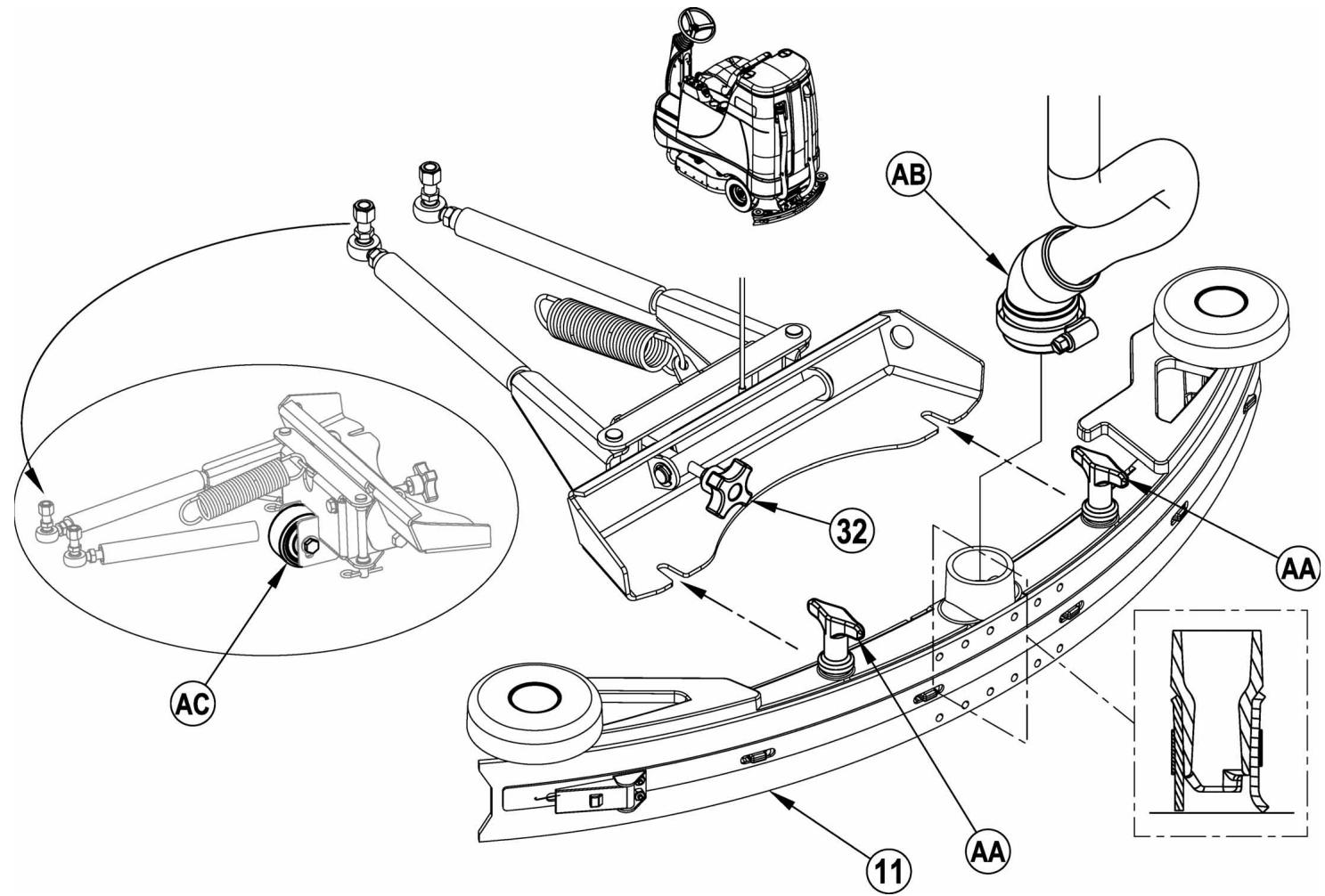

NEDERLANDS }/ C-9 WISSER BEVESTIGEN 1 Zie Figuur 2. Schuif de wisserinrichting (11) op de wisserdraagbeugel en draai de vieugelmoeren (AA) van de ophangplaat vast. 2 Sluit de vuilwaterslang (AB) aan op de inlaatopening van de wisser. 3 Laat de wisser zakken, rid de machine een beetje vooruit en regel de hellingshoek en de hoogte van de wisser met de afstelknop voor de hellingshoek (32) van de wisser en het hoogtewiel (AC) van de wisser, zodat de achterste zuigrubber de vloer gelijkmatig raakt over zijn gehele breedte en lichtjes gebogen is zoals weergegeven in de wisserdoorsnede. FIGUUR 2 SCHOONWATERTANK VULLEN Lees het etiket op het reinigingsmiddel dat u gebruikt en bereken de juiste mengverhouding voor een tank met een inhoud van 106 liter. Open het deksel van de schoonwatertank (2), vul de tank tot 1/3 met water, voeg het reinigingsmiddel toe en vul de tank vervolgens helemaal. OPMERKING: EDS-machines kunnen ofwel gewoon worden gebruikt met reinigingsmiddel gemengd in de oplossingstank, ofwel kunnen ze werken met het EDS-systeem. Wanneer wordt gewerkt met het EDS-reinigingsmiddel-doseersysteem, meng dan geen reinigingsmiddel in de tank, maar gebruik gewoon water. UN oPcELET! Gebruik alleen laagschuimende, niet ontvlambare vloeibare reinigingsmiddelen die geschikt zijn voor machinaal schrobben. De temperatuur van het water mag niet hoger zijn dan 54,4° C. FORM NO. 56041777 - BR 755 series - C-9

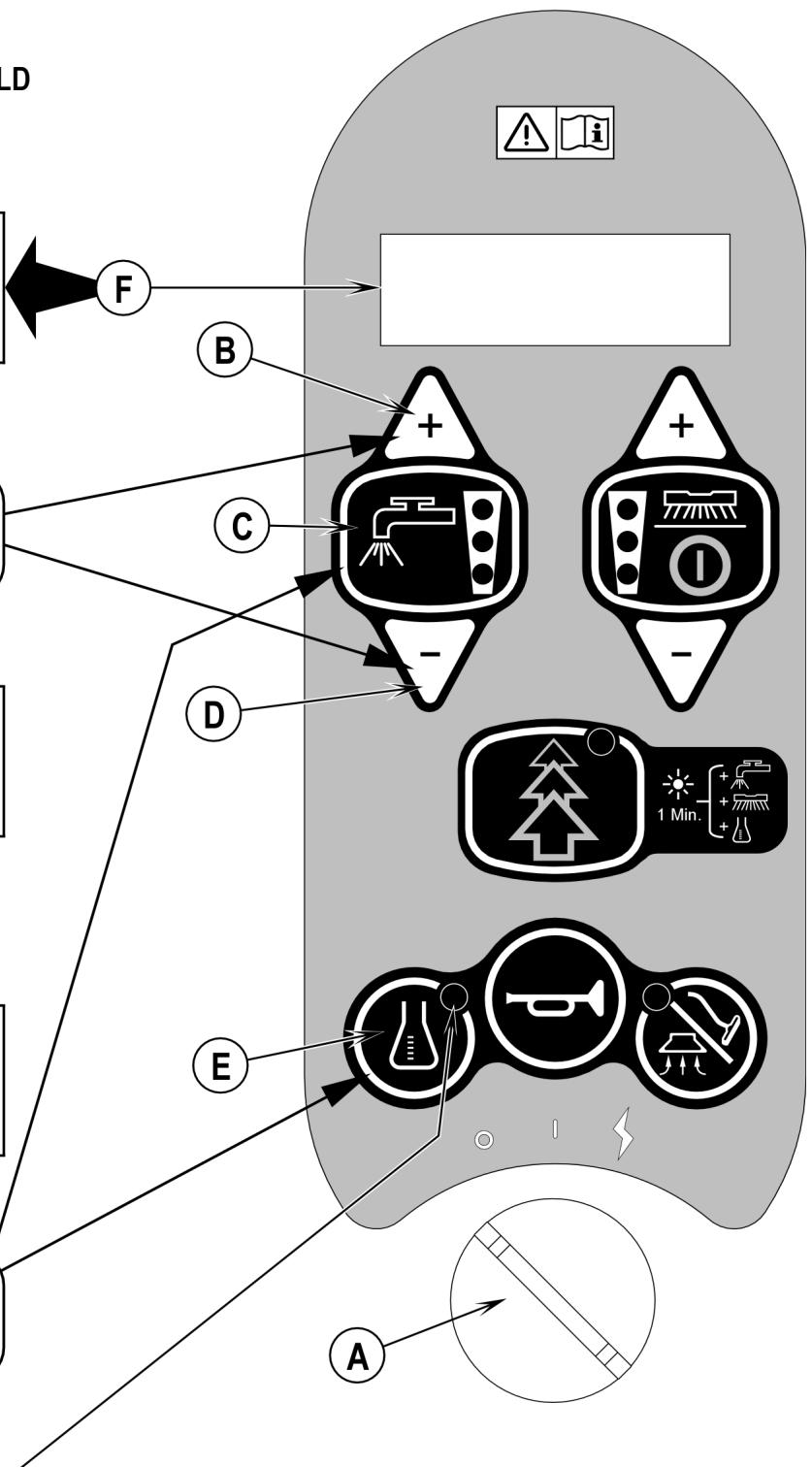

MODELLEN) ALGEMENE INSTRUCTIES: Op de reinigingsmiddelschakelaar drukken (E) en die daarna weer loslaten terwijl het oplossingssysteem actief is, zorgt ervoor dat het reinigingsmiddelsysteem om beurten in- en uitgeschakeld wordt. Wanneer u overschakelt op een ander reinigingsmiddel, dient u het vorige reinigingsmiddel uit het systeem te spoelen. ONDERHOUDSADVIES: Plaats de machine boven een afvoer in de vloer voor u de machine schoonspoelt, omdat er tijdens het schoonspoelen een kleine hoeveelheid reinigingsmiddel zal vrijkomen. Het systeem schoonspoelen wanneer op een ander reinigingsmiddel wordt overgeschakeld: 1 Maak het reinigingsmiddelpatroon los en verwijder het. 2 Zethet contactslot (A) AAN. Houd de schakelaars voor de schoonwatertoevoer (C) en het reinigingsmiddel (E) 3 seconden ingedrukt. OPMERKING: Nadat het Schoonmaakproces is geactiveerd, zal het 20 sec. lopen. Zie figuur op de volgende pagina voor de waarschuwingslampjes van het reinigingsmiddelsysteem. Normaal volstaat één schoonmaakcyclus om het systeem schoon te spoelen. Het systeem wekelijks schoonspoelen: 1 Maak het reinigingspatroon los en verwijder het. Installeer een met schoon water gevuld patroon en sluit dit aan. 2 Zethet contactslot (A) AAN. Houd de schakelaars voor de schoonwatertoevoer (C) en het reinigingsmiddel (E) 3 seconden ingedrukt. OPMERKING: Nadat het Schoonmaakproces is geactiveerd, zal het 20 sec. lopen. Zie figuur op de volgende pagina voor de waarschuwingslampjes van het reinigingsmiddelsysteem. Normaal volstaat één schoonmaakcyclus om het systeem schoon te spoelen. Wanneer het reinigingsmiddelpatroon bijna leeg is, zal er op het display (F4) een waarschuwingslampje gaan branden. Dit “Reinigingsmiddel laag” lampje zal blijven branden tot u het systeem reset. Zodra het lichtje aangaat zou u eenvoudig een hele les reinigingsmiddel (3,75 1) in het patroon moeten kunnen gieten, zonder dat u zich zorgen hoeft te maken de maximaal toegelaten hoeveelheid vloeistof te overschrijden. OPMERKING: Reset het systeem pas wanneer het patroon weer vol is. Bij het verwisselen van patronen, is het “Reinigingsmiddel laag” waarschuwingslampje enkel nauwkeurig wanneer het vervangende patroon op hetzelfde niveau staat als het patroon dat wordt vervangen. Resetten: 1 Zethet contactslot (A) AAN. Houd de schakelaars voor verhogen schoonwatertoevoer (B) en verlagen schoonwatertoevoer (D) 3 seconden ingedrukt. Zie figuur op de volgende pagina voor de waarschuwingslampjes van het reinigingsmiddelsysteem. Reinigingsmiddelpercentage: 1 Hetreinigingsmiddelpercentage is standaard 0,25%. Om het percentage te wijzigen, moet het reinigingsmiddelsysteem UIT staan en dient u vervolgens de AAN/UIT- reinigingsmiddelschakelaar (E) 2 seconden ingedrukt te houden. Het waarschuwingslampje voor het reinigingsmiddel begint te knipperen en elke indrukking van de schakelaar zal ervoor zorgen dat de beschikbare percentages doorlopen worden (3%, 2%, 1,5%, 1%, 0,8%, 0,66%, 0,5%, 0,4%, 0,3%., 0,25%). Zodra het gewenste percentage weergegeven wordt op het scherm (F5), stopt u, waarna dit na 5 seconden wordt vastgezet. PATROONINSTRUCTIES: Het reinigingsmiddelpatroon (13) bevindt zich achter de afscherming van het reinigingsmiddelpatroon (12) in het compartiment van de bediener. Vul het reinigingsmiddelpatroon met maximaal 4,73 liter reinigingsoplossing. ONDERHOUDSADVIES: Haal het reinigingsmiddelpatroon uit de behuizing voor u het gaat vullen, om te vermijden dat u reinigingsmiddel op de machine morst. Het is aanbevolen een afzonderlijk patroon te gebruiken voor elk reinigingsmiddel dat u van plan bent te gebruiken Op de reinigingspatronen zit een witte sticker zodat u de naam van het reinigingsmiddel op elk patroon kan schrijven om te vermijden dat u ze vermengt. Wanneer u een nieuw patroon installeert, verwijdert u de dop (AA) en doet u het patroon in de behuizing. Installeer de Dry Break dop (BB) en reinigingsmiddelslang zoals getoond. FIGUUR 3 C-10 - FORM NO. 56041777 - BR 755 series

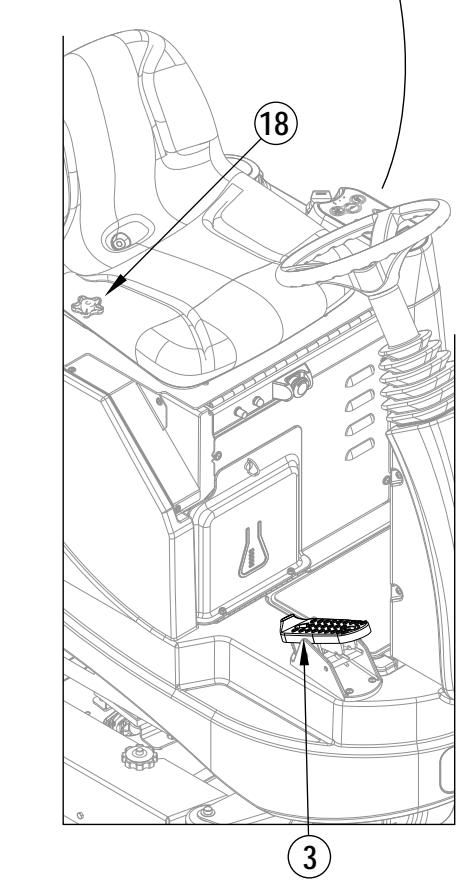

Zorg ervoor dat u de bedieningsknoppen en de werking daarvan begrijpt. Vermijd het met een volle machine abrupt te stoppen op opritten of hellingen. Maak geen plotselinge scherpe bochten. Matig uw snelheid als u hellingen afrijdt. Maak hellende opperviakken alleen schoon bij het naar boven rijden. Schrobben Volg de aanwijzingen in het hoofdstuk “Machine gebruiksklaar maken” van deze handleiding. Zie Figuur 4. Stel terwijl u op de machine zit het stuur af in een comfortabele positie met behulp van de stuurafstelknop (23). De positie van de bestuurdersplaats kan aangepast worden als dat nodig is door de bestuurdersplaats omhoog te zetten en de afstelknop (18) te gebruiken. Zet het contactslot (A) AAN (!). De controlelampjes op het bedieningspaneel gaan nu branden. Controleer de accuconditiemeter (F6) en de urenteller (F1) voordat u verdergaat. Om de machine naar de werkplek te rijden, oefent u met uw voet een gelijkmatige druk uit op het voorste gedeelte van het voor- en achteruit pedaal (3) om vooruit te gaan of op het achterste gedeelte om achteruit te gaan. Door harder of zachter op het voetpedaal te drukken, kunt u zelf de juiste snelheid bepalen. Houd de schakelaar voor de schoonwatertoevoer (C) ingedrukt om de vloer vooraf nat te maken; terwijl de schakelaar wordt vastgehouden, wordt er oplosmiddel toegevoerd. OPMERKING: Hierdoor bestaat er minder kans dat de vloer beschadigd raakt wanneer u begint te schrobben als de borstels nog droog zijn. Dit moet u doen voordat u de schakelaar voor het schrobben (H) indrukt. Druk op de AAN/UIT-schrobschakelaar (H), waarna de schrobplaat en wisser automatisch naar de vloer zakken. De systemen voor het schrobben, het zuigen, de schoonwatertoevoer en het reingingsmiddel (EDS-modellen) starten allemaal wanneer het voor- en achteruit pedaal (3) geactiveerd wordt. De schrobdruk staat standaard op Normaal (er gaat één waarschuwingslampje voor de schrobdruk aan). Maak gebruik van de schakelaar voor het verhogen (G) en verlagen (I) van de schrobdruk om te wisselen tussen de normale, sterke en extreme schrobstand. De stromingssnelheid van de schoonwatertoevoer wordt automatisch aangepast om overeen te stemmen met de schrobdruk. OPMERKING: De stromingssnelheid van de schoonwatertoevoer kan onafhankelijk van de schrobdruk gewijzigd worden door te drukken op de schakelaar voor het verhogen (B) of verlagen (D) van de schoonwatertoevoer Wanneer u daarna de schrobdruk aanpast, zal de stromingsnelheid mee veranderen om overeen te komen met de schrobdruk. OPMERKING: De systemen voor het schrobben, de schoonwatertoevoer, het zuigen en het reinigingsmiddel (EDS-modellen) worden automatisch geactiveerd wanneer er op de AAN/UIT-schakelaar voor het schrobben (H) wordt gedrukt. De verschillende individuele systemen kunnen UIT of weer AAN worden gezet door op elk gewenst ogenblik simpelweg op de overeenkomstige regelaar te drukken tijdens het schrobben. OPMERKING: Wanneer de machine achteruit gaat, komt de wisser automatisch omhoog. Begin met schrobben door de machine recht vooruit in normale looppas te rijden. Overlap elke baan met 50-75 mm. Stel de snelheid van de machine en de toevoer van schoonwater zo nodig al naar gelang de gesteldheid van de vloer af. LET OP! Om de vloer niet te beschadigen, mag u niet stoppen met rijden terwijl de borstels nog draaien. Kijk tiidens het schrobben af en toe achterom, om te zien of al het vuile water goed wordt opgezogen. Als er water achterblijft, brengt u misschien te veel schoon water aan, is de vuilwatertank mogelik vol of moet de wisser-unit worden bijgesteld. De machine staat standaard in de reinigingsstand AltiidGroen (waarschuwingslampje AltdGroen-schakelaar is GROEN), waarmee schoonwatertoevoer en reinigingsmiddel bespaard wordt. Druk op de AltijdGroen-schakelaar (J) om de AltijdGroen-schrobstand op te heffen en de schrobdruk, de schoonwatertoevoer en het reinigingsmiddelpercentage tijdelik te verhogen. Dit zorgt ervoor dat het waarschuwingslampje gedurende een minuut geel knippert, de stromingsnelheid toeneemit tot het volgende niveau, de schrobdruk toeneemt tot het volgende niveau en het reinigingsmiddelpercentage toeneemit tot het eerstvolgende hogere percentage. Bij zeer vuile vloeren is het mogelijkk dat ‘enkel' schrobben niet voldoende is en kan ‘dubbel' schrobben vereist zijn. Dubbel schrobben werkt hetzelfde als enkel schrobben, maar bij de eerste keer staat de wisser omhoog (druk op de zuig-/zuigbuisknop (L) om de wisser omhoog te zetten). Zo kan het reinigingsmiddel langer op de vioer inwerken. De tweede keer gaat u met de wisser omlaag over hetzelfde opperviak heen, zodat de opgehoopte oplossing wordt opgezogen. C-12 - FORM NO. 56041777 - BR 755 series

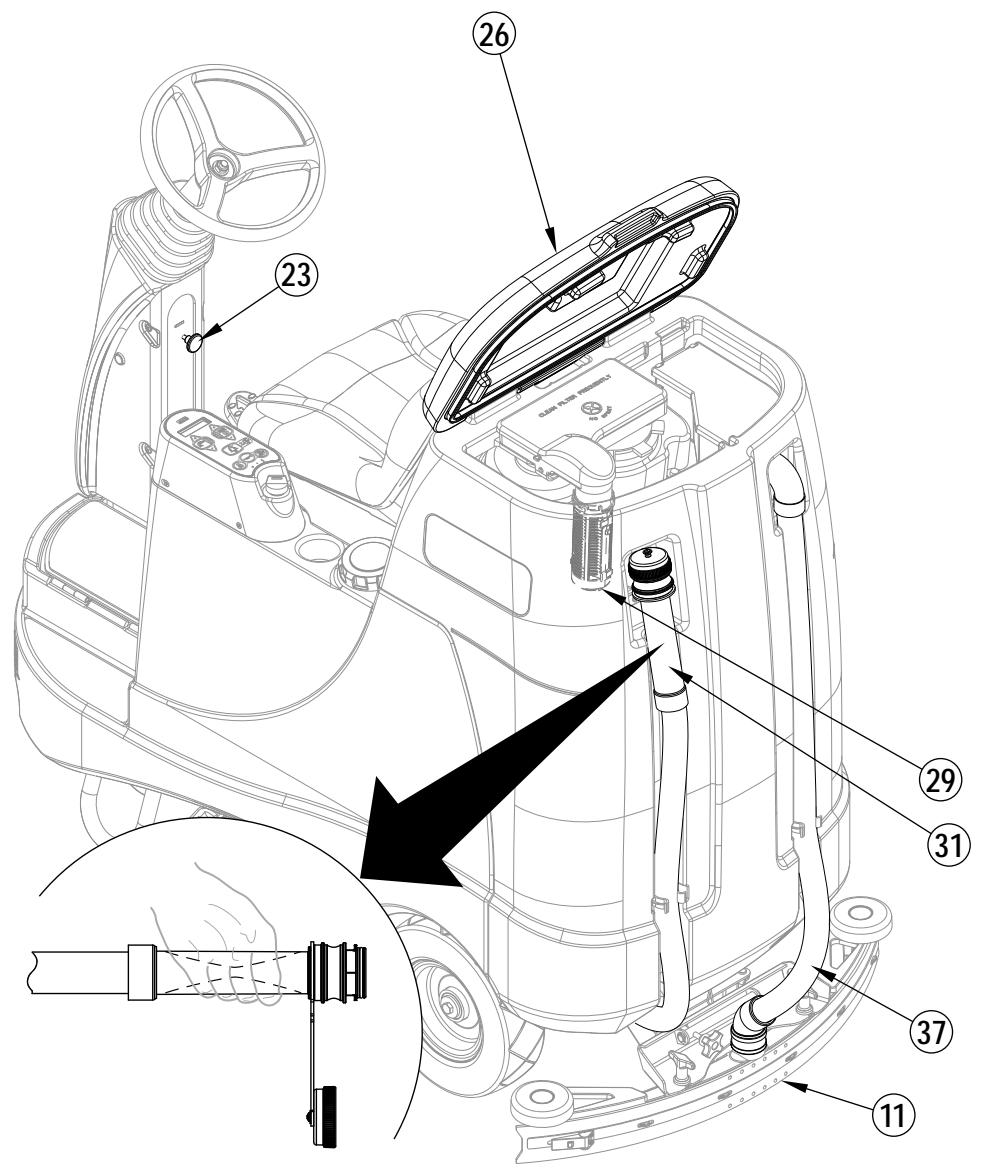

NEDERLANDS / C-13 10 De vuilwatertank is Voorzien van een vlotter (29) die ALLE systemen behalve het rijdsysteem uitschakelt wanneer de vuilwatertank vol is. Wanneer deze vlotter wordt geactiveerd, moet de vuilwatertank worden leeggemaakt. De machine zal geen water opzuigen en niet schrobben wanneer de vlotter geactiveerd is. OPMERKING: Wanneer de vlotter wordt geactiveerd, verdwijnen alle andere waarschuwingslampjes en verschijnt het waarschuwingslampje voor “Vuilwatertank VOL” (F7) op het display. 11 Als u wilt stoppen met schrobben of als de vuilwatertank vol is, drukt u eenmaal op de AAN/UIT-regelaar voor het schrobben (H). Dan worden de borstels en de schoonwatertoevoer automatisch gestopt en komt de schrobplaat omhoog. Een kort tijd later zal de wisser omhoog komen en zal het zuigsysteem stoppen (zodat eventueel overgebleven water nog kan worden opgezogen zonder het Zuigsysteem weer te hoeven aanzetten). 12 Rijd de machine naar een daartoe geschikte afvoerplek en maak de vuilwatertank leeg. Om de vuilwatertank te legen, trekt u de afvoerslang (31) uit de opbergplek achterin en haalt u de stop eruit (houd het uiteinde van de slang boven het waterpeil van de tank om te voorkomen dat er plotseling vuil water uitstroomt). Daarna vult u de schoonwatertank opnieuw en kunt u doorgaan met schrobben. OPMERKING: Zorg dat het deksel van de vuilwatertank (26) en de stop van de afvoerslang van de vuilwatertank (31) goed op hun plaats Zitten, want anders zuigt de machine het water niet goed op. Wanneer de accu's opnieuw geladen dienen te worden, gaat het waarschuwingslampje voor accu LAAG (F8) aan. Dan worden de schrobborstels en de schoonwatertoevoer automatisch gestopt en komt de schrobplaat omhoog. Na een korte tijd zal de wisser omhoog komen en zal het zuigsysteem stoppen. Rijd de machine naar een onderhoudszone en laad de accu's op in overeenstemming met de instructies in het hoofdstuk Accu's van deze handleiding. NAT ZUIGEN Stappen voor het op de machine bevestigen van de optionele hulpstukken voor nat zuigen: 1 Maak de vuilwaterslang (37) los van de wisser (11). Sluit het koppelstuk en de slang van de zuigbuisset aan op de slang van de vuilwatertank. 2 Bevestig de desbetreffende hulpstukken voor nat zuigen op de slang. (Bij Nilfisk is een optionele zuigbuisset (PN56601087) verkrijgbaar). 3 Zethet contactslot (A) AAN en druk daarna op de zuigbuisknop (1). OPMERKING: Opdat de zuigmotor werkt, mag de gebruiker niet aanwezig zijn op de bestuurdersplaats. De zuigmotor blijft werken totdat u weer op deze knop drukt om hem uit te zetten. OPMERKING: Het waarschuwingslampje voor “Vuilwatertank VOL” wordt uitgeschakeld wanneer de zuigbuismodus wordt geactiveerd. De vlotter zal de vloeistofstroom in de vuilwatertank stoppen. ONDERHOUDSADVIES: Raadpleeg de onderhoudshandleiding voor gedetailleerde functiebeschrijvingen van alle besturingselementen en programmeeropties. FORM NO. 56041777 - BR 755 series - C-13

Als u klaar bent met schrobben, drukt u op de AAN/UIT-schrobschakelaar (H). Hierdoor worden alle systemen van de machine (borstels, wisser, zuigsysteem, toevoer van schoonwater en reinigingsmiddel (EDS-modellen) automatisch omhoog gebracht, ingetrokken en stopgezet. Rijd de machine vervolgens naar een geschikte plaats voor dageliks onderhoud en controleer de machine op eventueel benodigd onderhoud. Om de schoonwatertank te legen, trekt u de afvoerslang van de schoonwatertank (2) uit de opbergklem. Leid de slang naar een daartoe geschikte afvoerput en haal de stop eruit. Spoel de tank met schoon water uit. Om de vuilwatertank te legen, haalt u de afvoerslang van de vuilwatertank (31) uit de opbergplek. Leid de slang naar een daartoe geschikte afvoerput en haal de stop eruit (houd het uiteinde van de slang boven het waterpeil van de tank om te voorkomen dat er plotseling vuil water uitstroomt). Spoel de tank met schoon water uit. Verwijder de borstels of pad-houders. Spoel de borstels of pads met warm water af en laat ze hangend drogen. Verwijder de wisser en spoel die af met warm water. Open het deksel van de vuilwatertank en hang de wisser in de vuilwatertank met behulp van de wisseropberghaak (30). Bij cilindrische systemen verwijdert u de hopper en reinigt u deze grondig. Haal de hopper er aan beide kanten van de machine uit door het spatscherm te verwijderen en de hopper weg van de behuizing omhoog te kantelen en er daarna uit te trekken. Controleer onderstaand onderhoudsschema en voer eventueel benodigd onderhoud uit voordat u de machine wegzet. ONDERHOUDSSCHEMA WERKZAAMHEID | Dagelijks | Wekelijks | Maandelijks | Jaarlijks Accu’s opladen Tanks en slangen controleren/reinigen Borstels of pads controleren/reinigen/omkeren Zuigmond controleren/reinigen Vloïter voor afsluiten toevoer controleren/reinigen Schuimfilter van zuïgmotor controleren/reinigen Zeefmand in vuilwatertank legen/reinigen >d > >4 >d 4 >d 4 > Hopper reinigen (bij cilindrische systemen) Vloeistoïpeil alle accucellen controleren Spatschermen van borstelplaat controleren Schoonwatertilter controleren/reinigen Schoonwatertank reinigen (bï cilindrische systemen) > x >4 > > Reinigingsmiddelsysteem [enkel AXP/EDS) reinigen Machine doorsmeren X Koolborstels controleren X

• Laat de koolborstels van de zuigmotor eenmaal per jaar of na 300 uur gebruik door uw Nilfisk dealer controleren. De koolborstels van de borstelmotor en de aandrijfmotor moeten eenmaal per jaar of steeds na 500 uur gebruik worden gecontroleerd. OPMERKING: Raadpleeg de onderhoudshandleiding voor een nadere omschrijving van de onderhouds- en reparatiewerkzaamheden.

Zet de machine binnenshuis, op een schone, droge plaats weg. De machine mag niet bevriezen. Laat de tanks open om ze laten luchten. Zet het contactslot (A) UIT (0) en haal de sleutel eruit. FORM NO. 56041777 - BR 755 series - C-15
