BEDIENUNGSANLEITUNG BR 755 NILFISK

A-2 | DEUTSCH INHALTSUBERSICHT Einleitung Sicherheitsvorkehrungen und Warnhinweise . Machen Sie sich mit Inrer Maschine vertraut . Steuerpult Einsatzvorbereitung der Maschine Installation der Batterien… Installation der Absaugleist Füllen des FRISCHWASSERtanks Reinigungsmittel (EDST) System. Betrieb der Maschine Scheuern… Nachsaugen 13-A-14 Nach dem Einsatz . A-15 Wartungsplan … A:2 - FORM NO. 56041777 - BR 755 series

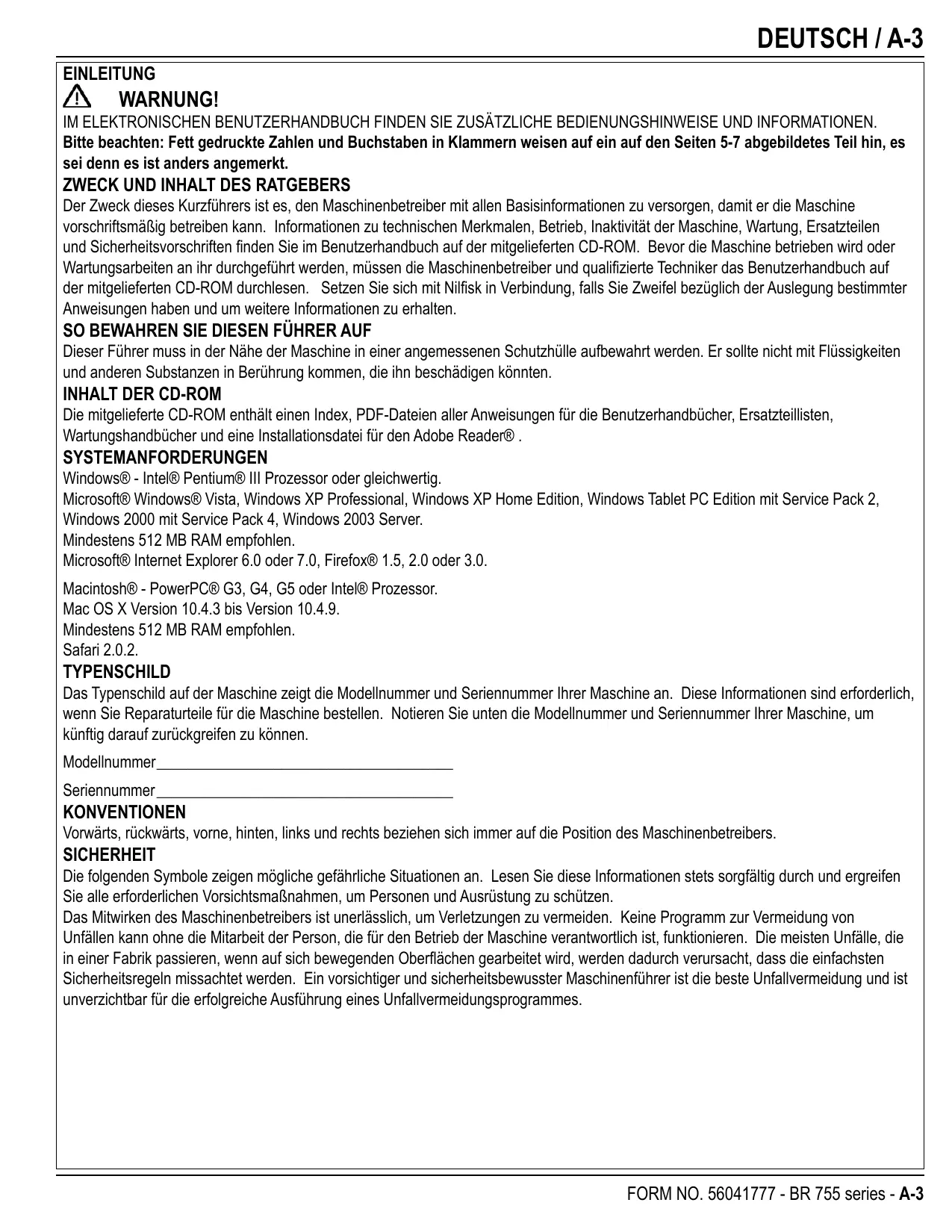

DEUTSCH / A-3 EINLEITUNG Z\ WARNUNGI IM ELEKTRONISCHEN BENUTZERHANDBUCH FINDEN SIE ZUSÂTZLICHE BEDIENUNGSHINWEISE UND INFORMATIONEN. Bitte beachten: Fett gedruckte Zahlen und Buchstaben in Klammern weisen auf ein auf den Seiten 5-7 abgebildetes Teil hin, es sei denn es ist anders angemerkt.

ZWECK UND INHALT DES RATGEBERS

Der Zweck dieses Kurzführers ist es, den Maschinenbetreiber mit allen Basisinformationen zu versorgen, damit er die Maschine vorschriftsmäkig betreiben kann. Informationen zu technischen Merkmalen, Betrieb, Inaktivität der Maschine, Wartung, Ersatzteilen und Sicherheitsvorschriften finden Sie im Benutzerhandbuch auf der mitgelieferten CD-ROM. Bevor die Maschine betrieben wird oder Wartungsarbeiten an ihr durchgeführt werden, müssen die Maschinenbetreiber und qualifizierte Techniker das Benutzerhandbuch auf der mitgelieferten CD-ROM durchlesen. Setzen Sie sich mit Nilfisk in Verbindung, falls Sie Zweifel bezüglich der Auslegung bestimmter Anweisungen haben und um weitere Informationen zu erhalten. SO BEWAHREN SIE DIESEN FÜHRER AUF Dieser Führer muss in der Nähe der Maschine in einer angemessenen Schutzhülle aufbewahrt werden. Er sollte nicht mit Flüssigkeiten und anderen Substanzen in Berührung kommen, die ihn beschädigen kônnten.

Die mitgelieferte CD-ROM enthält einen Index, PDF-Dateien aller Anweisungen für die Benutzerhandbücher, Ersatzteillisten, Wartungshandbücher und eine Installationsdatei für den Adobe Reader® . SYSTEMANFORDERUNGEN Windows® - Intel® Pentium® 111 Prozessor oder gleichwertig. Microsoft® Windows® Vista, Windows XP Professional, Windows XP Home Edition, Windows Tablet PC Edition mit Service Pack 2, Windows 2000 mit Service Pack 4, Windows 2003 Server. Mindestens 512 MB RAM empfohlen. Microsoft® Internet Explorer 6.0 oder 7.0, Firefox® 1.5, 2.0 oder 3.0. Macintosh® - PowerPC® G3, G4, G5 oder Intel® Prozessor. Mac OS X Version 10.4.3 bis Version 10.4.9. Mindestens 512 MB RAM empfohlen. Safari 2.0.2. TYPENSCHILD Das Typenschild auf der Maschine zeigt die Modellnummer und Seriennummer lhrer Maschine an. Diese Informationen sind erforderlich, wenn Sie Reparaturteile für die Maschine bestellen. Notieren Sie unten die Modellnummer und Seriennummer lhrer Maschine, um künftig darauf zurückgreifen zu kônnen. Modellhummer. Seriennummer KONVENTIONEN Vorwärts, rückwärts, vorne, hinten, links und rechts beziehen sich immer auf die Position des Maschinenbetreibers. SICHERHEIT Die folgenden Symbole zeigen môgliche gefährliiche Situationen an. Lesen Sie diese Informationen stets sorgfältig durch und ergreifen Sie alle erforderlichen VorsichtsmaRnahmen, um Personen und Ausrüstung zu schützen. Das Mitwirken des Maschinenbetreibers ist unerlässlich, um Verletzungen zu vermeiden. Keine Programm zur Vermeidung von Unfällen kann ohne die Mitarbeit der Person, die für den Betrieb der Maschine verantwortlich ist, funktionieren. Die meisten Unfälle, die in einer Fabrik passieren, wenn auf sich bewegenden Oberflächen gearbeitet wird, werden dadurch verursacht, dass die einfachsten Sicherheitsregeln missachtet werden. Ein vorsichtiger und sicherheitsbewusster Maschinenführer ist die beste Unfallvermeidung und ist unverzichtbar für die erfolgreiche Ausführung eines Unfallvermeidungsprogrammes. FORM NO. 56041777 - BR 755 series - A-3

SICHERHEITS- UND WARNHINWEISE

SYMBOLE Nilfisk verwendet die untenstehenden Symbole, um auf eventuelle Gefahrensituationen hinzuweisen. Bitte lesen Sie diese Informationen sorgfältig durch, und treffen Sie die erforderlichen MaRnahmen zum Schutz von Personen und Objekten. AN ACHTUNG! Dieses Symbol warnt vor einer unmittelbaren Gefahr schwerer Verletzungen mit môglicher Todesfolge. ZN WARNUNGI Macht auf eine Situation aufmerksam, in der ein hohes Verletzungsrisiko besteht. VORSICHT! Macht auf eine Situation aufmerksam, in der ein Risiko leichter Verletzungen sowie die Gefahr von Sachschäden bestehen. CE À Vor Inbetriebnahme der Maschine sind sämitliche Anweisungen sorgfältig durchzulesen. ALLGEMEINE SICHERHEITSANWEISUNGEN Durch diese spezifischen Vorsichts- und Warnhinweise werden Sie auf Situationen hingewiesen, in denen die Gefahr von Personen- bzw. Sachschäden besteht. Z\ WARNUNGI Diese Maschine darf nur von qualifizierten und hierzu berechtigten Personen bedient werden. Wenn sich die gefüllte Maschine auf Rampen oder Steigungen befindet, sind plôtzliche Stopps zu vermeiden. Vermeiden Sie plôtzliches, scharfes Wenden. Bergabfahren nur mit niedriger Geschwindigkeit. Auf Rampen darf lediglich beim Aufwärtsfahren gereinigt werden. *__ Halten Sie Funken, offenes Feuer und rauchende Stoffe von den Batterien fern. Während des Normalbetriebs werden explosive Gase frei gesetzt *__ Beim Laden der Batterien entsteht hochexplosiver gasfôrmiger Wasserstoff. Laden Sie die Batterien nur in gut belüfteten Bereichen weit entfernt von offenem Feuer. Beim Aufladen der Batterie ist das Rauchen verboten. *_ Legen Sie jeglichen Schmuck ab, wenn Sie in der Nähe von elektrischen Komponenten arbeiten. *_ Schalten Sie den Schlüsselschalter aus (0), und klemmen Sie die Batterien ab, bevor Sie an den elektrischen Komponenten Wartungsarbeiten ausführen. *__ Arbeiten Sie niemals unter einer Maschine, ohne diese mit Sicherheitsblôcken oder -ständern abzustützen. *__ Verwenden Sie keine brennbaren Reinigungsmittel, nehmen Sie die Maschine nicht über oder nahe solchen Stoffen in Betrieb, und benutzen Sie die Maschine nicht in Bereichen, in denen brennbare Flüssigkeiten gelagert werden. *__ Reinigen Sie diese Maschine nicht mit einem Druckreiniger. Diese Maschine darf nicht auf Rampen und Steigungen mit einer Steigung von mehr als 2 Prozent gefahren werden. Benutzen Sie die Bürsten nur mit dem mitgelieferten Zubehôr oder wie im Handbuch beschrieben ist. Die Verwendung anderer Bürsten kann die Sicherheit beeinträchtigen. A VORSICHT! Diese Maschine ist nicht zum Einsatz auf ôffentlichen Wegen und Stra$en zugelassen. Diese Maschine ist nicht zur Beseitigung gesundheitsgefährdender Stäube geeignet. Bei der Benutzung von Aufreiferscheiben und Schleifsteinen ist Vorsicht geboten. Nilfisk haftet nicht für Schäden, die durch Aufreierscheiben oder Schleifsteine an Bôden entstehen. Sorgen Sie beim Einsatz dieser Maschine dafür, dass andere Personen, insbesondere Kinder, nicht gefährdet werden. Lesen Sie vor Wartungsarbeiten alle diesbezüglichen Anweisungen sorgfältig durch. Lassen Sie die Maschine nicht unbeaufsichtigt stehen, ohne vorher den Schlüsselschalter aus (0) zu schalten, den Schlüssel zu entfernen und die Maschine abzusichern. Schalten Sie den Schlüsselschalter aus (0) und ziehen Sie den Schlüssel ab, bevor Sie die Bürsten austauschen und eine Wartungsluke ôffnen. Treffen Sie geeignete MaRnahmen, um zu verhindern, dass sich Ihre Haare, Schmuckgegenstände oder lose Kleidungsstücke in angetriebenen Teilen der Maschine verfangen. Beim Betrieb dieser Maschine bei Temperaturen unter dem Gefrierpunkt ist besondere Vorsicht geboten. Jegliches Wasser im Lôsungsmitteltank bzw. im Auffangbehälter oder in den Schlauchleitungen kônnte gefrieren, wodurch Ventile und Verschraubungen beschädigt werden kônnen. Mit Flüssigkeit für Scheibenwaschanlagen durchspülen. Vor der Verschrottung der Maschine sind die Batterien auszubauen. Batterien müssen den geltenden Umweltvorschriften entsprechend entsorgt werden. Nicht für Oberflächen mit einem Neigungsgrad geeignet, der die Markierung auf der Maschine überschreitet. Vor Inbetriebnahme der Maschine müssen alle Türen und Abdeckungen an die Stellen platziert werden wie im Handbuch beschrieben. Um zusätzliche Informationen über Warnhinweise für bestimmte Batterieladegeräte zu erhalten, schlagen Sie im OEM- Produkthandbuch für Ladegeräte nach.

DIESE ANLEITUNG BITTE AUFBEWAHREN

DEUTSCH / A-5 MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT Beim Lesen dieser Betriebsanleitung werden Ihnen hin und wieder fettgedruckte Zahlen oder Buchstaben in Klammern begegnen - beispielsweise: (2). Diese Zahlen beziehen sich, sofern nichts anderes vermerkt ist, auf eine auf dieser Seite dargestellte Komponente. Bitte schlagen Sie gegebenenfalls diese Seite auf, um sich über die Einbaulage von im Text erwähnten Komponenten zu informieren. BITTE BEACHTEN: Siehe Wartungshandbuch für detaillierte Edäuterungen zu jedem auf den nächsten 3 Seiten abgebildeten Teil. 1 Fahrersitz 11 Absaugleistenvorrichtung 2 Ablassschlauch des Lôsungsmitteltanks 12 Zugriffsdeckel der Reinigungsmittel-Patrone (nur EDS-Modelle) 3 Fahrpedal Richtung/Geschwindigkeit 13 Reinigungsmittel-Patrone (nur EDS-Modelle) 4 Antriebsrad 14 Hôheneinstellungsknopf für Abdeckschürze 5 Sicherung Fahrantrieb (70 Amp) 15 Entfernungsknopf für Abdeckschürze 6 Sicherung Steuerung (10 Amp) 16 Wartungsluke zum Batterieladegerät 7 Nothalt 17 Batterieladegerät (optional) 8 Scheuerabdeckung 18 Einstellknopf für den Fahrersitz 9 Hinterrad 19 Vordere Abstandsrolle 10 Batteriefach (unter dem Fahrersitz) | + 18

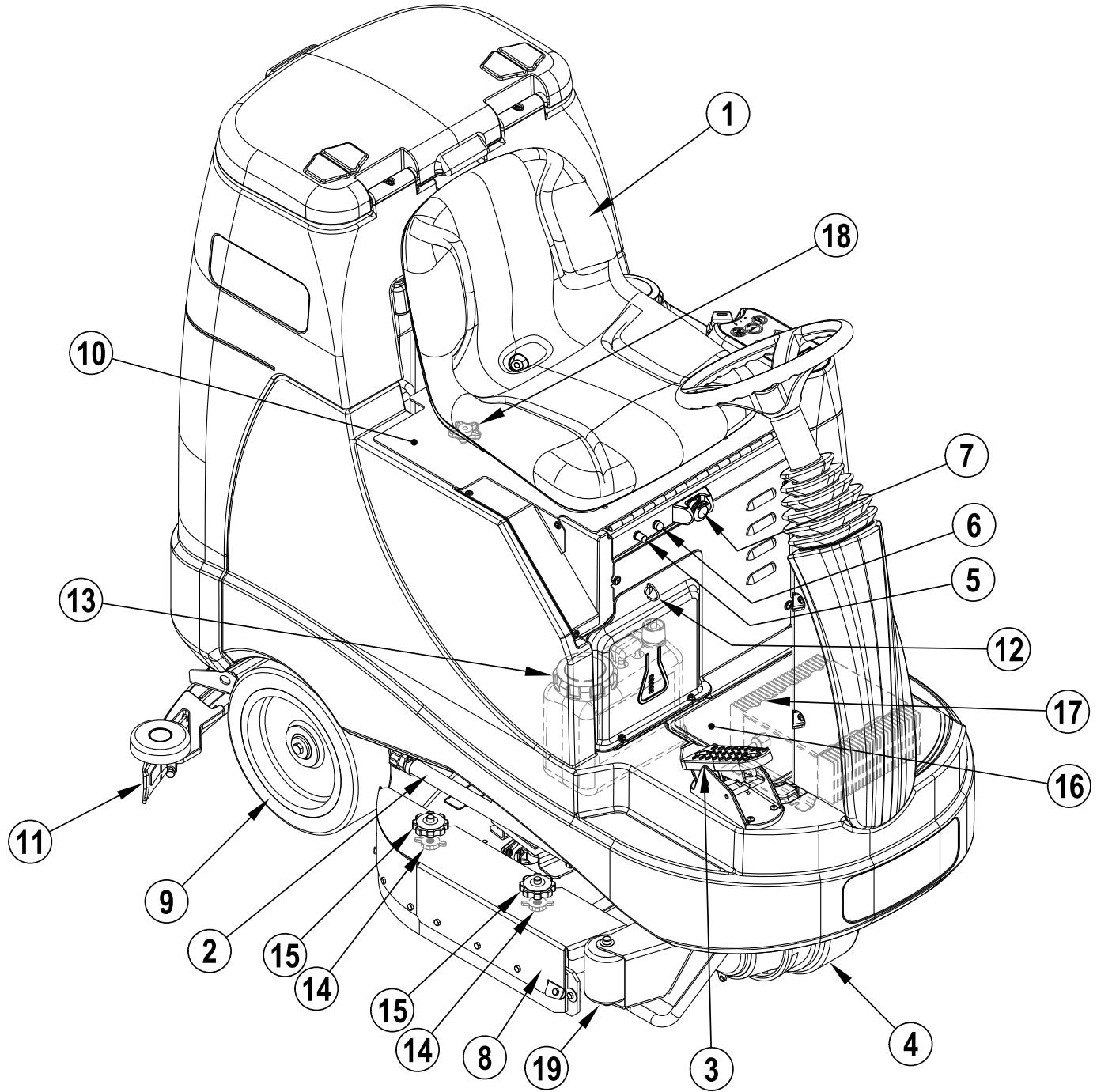

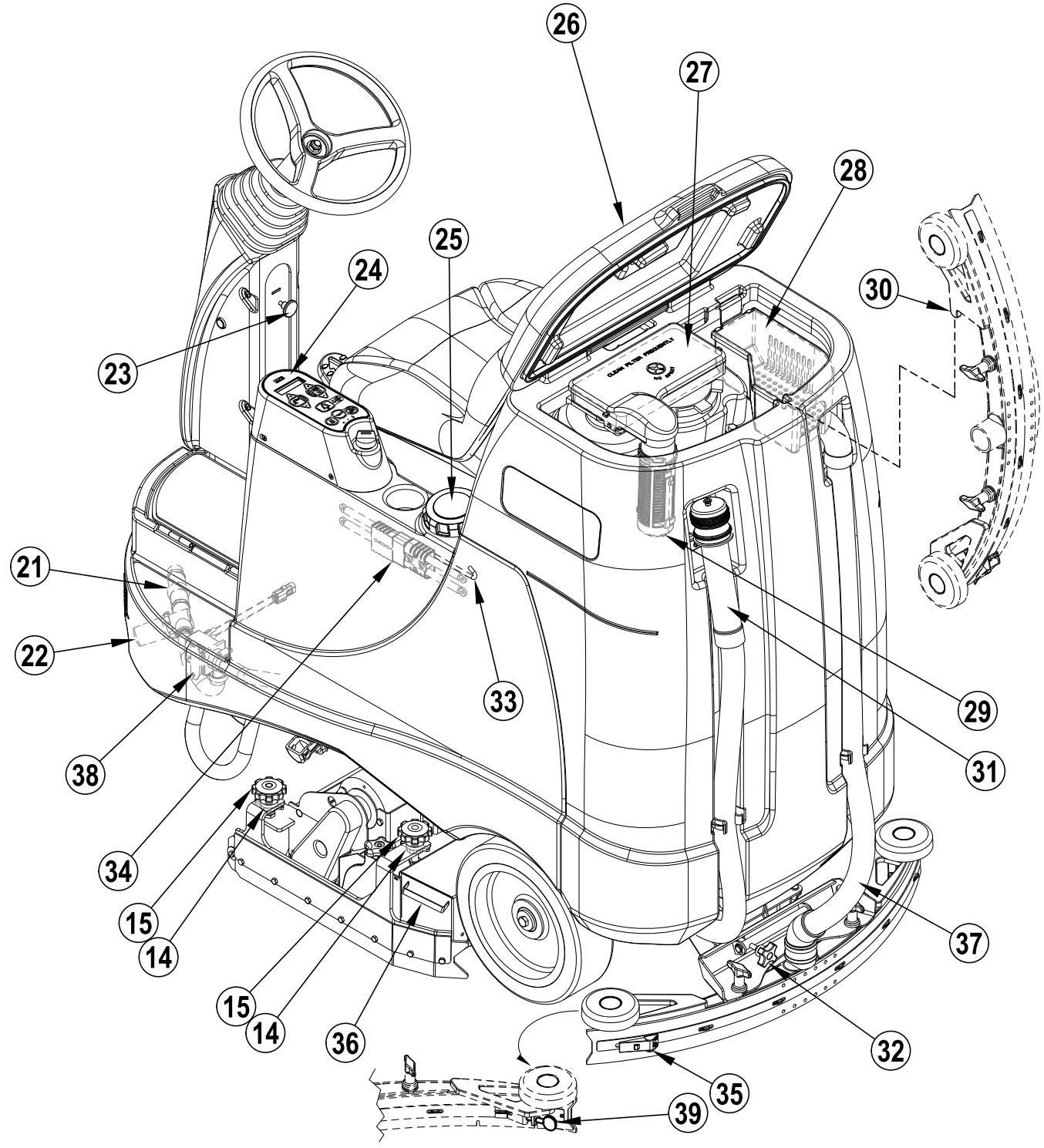

A-6 / DEUTSCH MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT Frischwasser-Absperrventil Frischwasserfilter Knopf zur Lenksäulenverstellung Steuerpult Abdeckung des Einfüllstutzens des Lôsungsmitteltanks Deckel des Schmutzwassertanks Filtergehäuse des Sauggebläsemotors Filterkorb Sperrschwimmer des Auffangbehälters Aufbewahrungshaken der Absaugleiste D}! Ablassschlauch des Schmutzwassertanks Einstellknopf für die Neigung der Absaugleiste Stützstange des Fahrersitzes Batterieanschluss Entfernungsriegel für das hintere Absaugeleistenwischblatt Schmutzbehälter (nur zylindrische Modelle) Schmutzwasserablassschlauch Frischwasser-Magnetventil Drehschraube zur Entfernung des vorderen Absaugeleistenwischblattes A:6 - FORM NO. 56041777 - BR 755 series

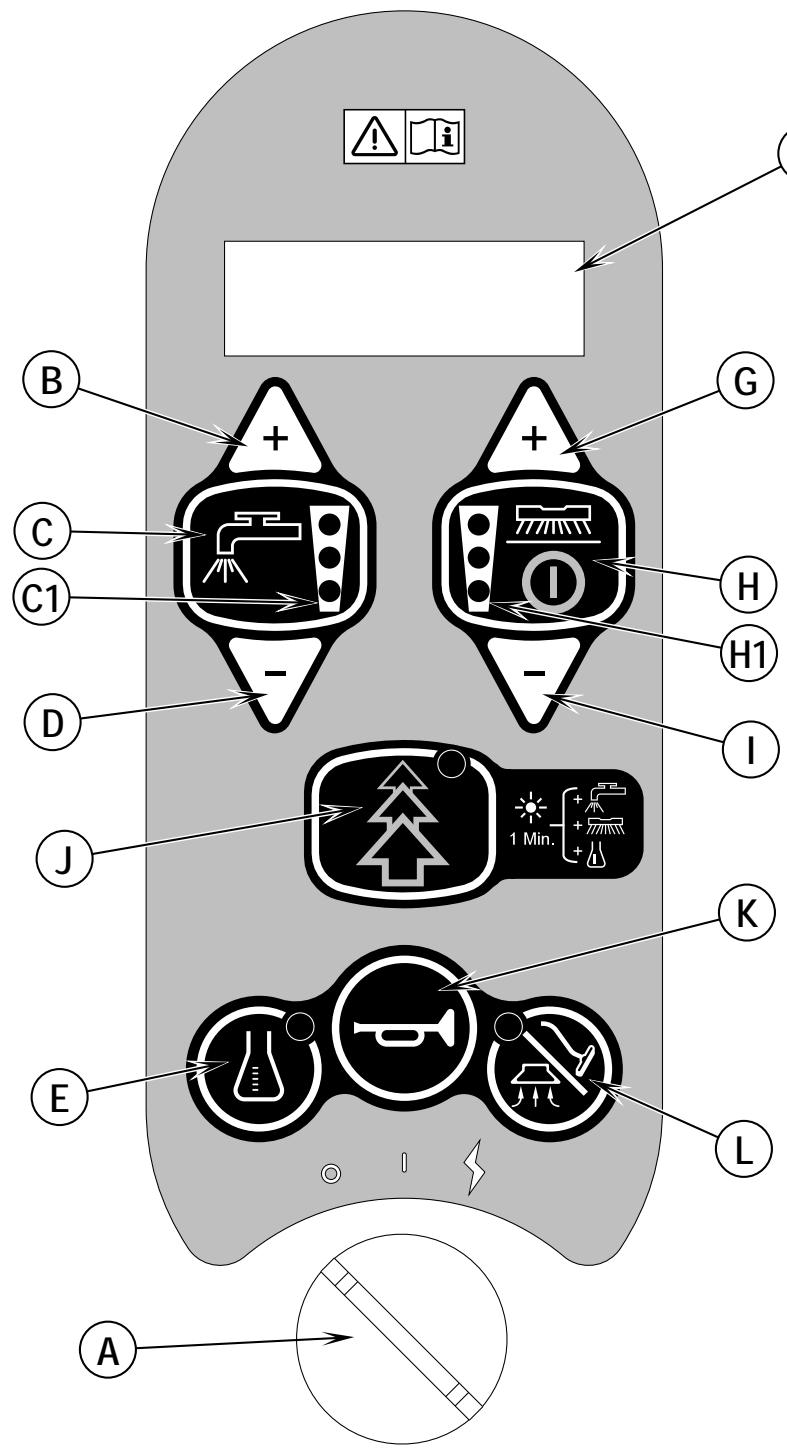

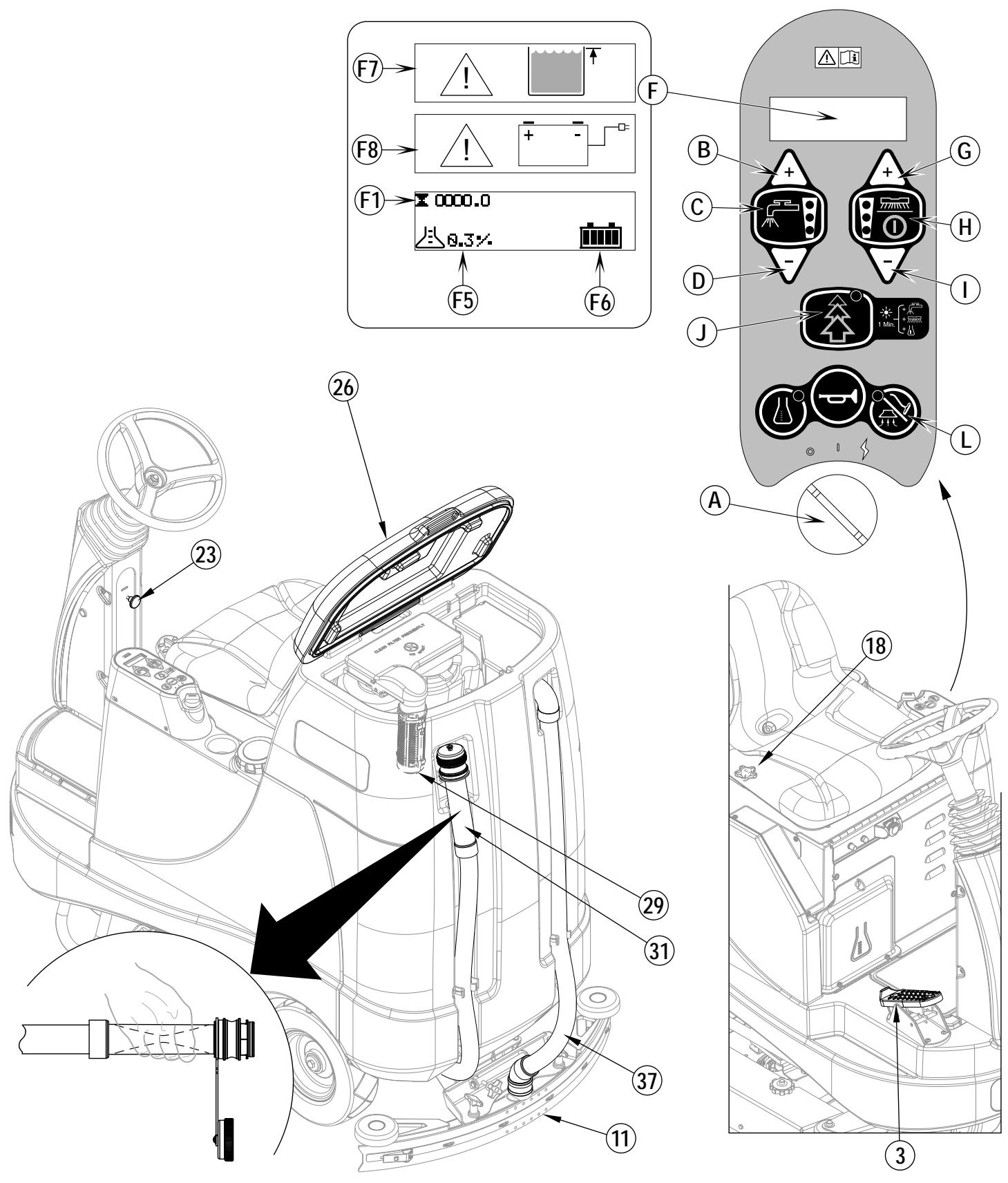

DEUTSCH / A-7 BEDIENFELD A Schlüsselschalter B Schalter zur Steigerung der Frischwasserzufuhr C Ein/Aus-Schalter für die Frischwasserzufuhr

Anzeige für Frischwasserzufuhr (normal, stark & extrem) D Schalter zur Verringerung der Frischwasserzufuhr E Ein/Aus-Schalter für EDS F Display

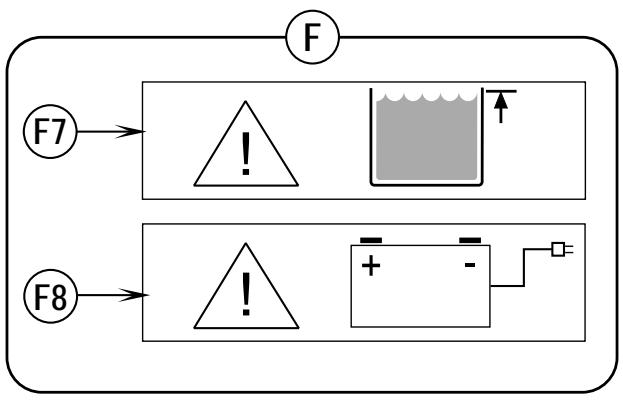

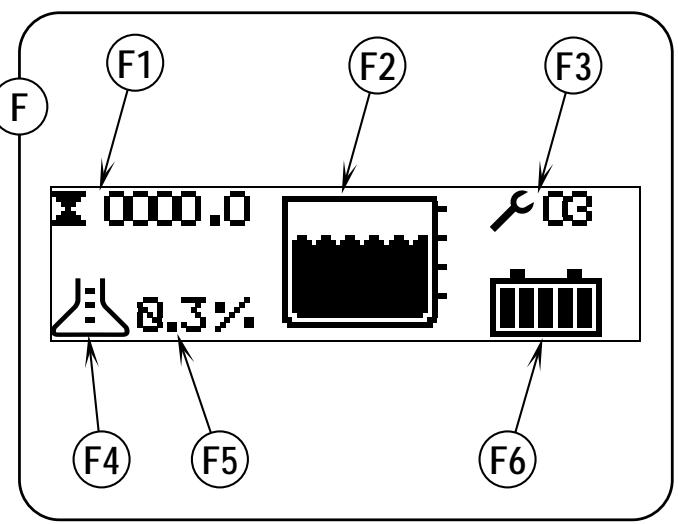

Stundenzähler Frischwassertankanzeige Fehlercodes EDS-Anzeige Anzeige Reinigungsmittelanteil F6 Batterieanzeige F7 Anzeige “Schmutzwassertank voll” (FULL)* F8 Anzeige Batteriestand niedrig G Schalter Bürstenanpressdruck vergrôkern H Ein/Aus-Schalter für die Bürste H1 Anzeige für den Bürstenanpressdruck (normal, stark & extrem) 1 Schalter Bürstenanpressdruck verringern J EverGreen-Schalter K __ Schalter für Hupe L Schalter für Sauger/Stab x O0 P À | er ms 6 dé.

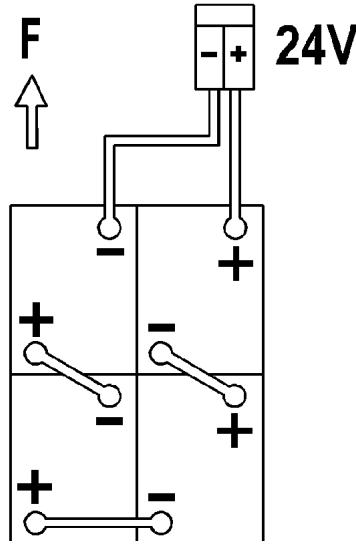

A-8 / DEUTSCH BATTERIEN Wenn Ihre Maschine mit bereits eingebauten Batterien geliefert wird, beachten Sie Folgendes: e__ Prüfen Sie, ob die Batterien an der Maschine angeschlossen sind (34). e _ Drehen Sie den Schlüsselschalter (A) auf ON (EIN), und überprüfen Sie die Batterieanzeige (F6). Wenn die Messanzeige vollständig gefüllt ist, sind die Batterien einsatzbereit. Ist die Messanzeige nicht ganz gefüllt, sind die Batterien vor dem Einsatz zu laden. Siehe Kapitel ,Aufladen der Batterien‘. °__ WICHTIG: WENN IHRE MASCHINE EIN INTEGRIERTES LADEGERÂT BESITZT, LESEN SIE DAZU DAS OEM- PRODUKTHANDBUCH IN BEZUG AUF DAS EINSTELLEN DES LADEGERÂTS JE NACH BATTERIETYP. Die aktuellen Lade-Algorithmen für das Ladegerät siehe TSBUS2008-984. Wenn Ihre Maschine ohne Batterien geliefert wird, beachten Sie Folgendes:

• _ Lassen Sie sich von Ihrem Nilfisk-Händler die geeigneten Batterien empfehlen.

• _ Bauen Sie die Batterien nach folgender Anweisung ein: e__ Bauen Sie NICHT zwei 12-Volt-Batterien in die Maschine ein. Dies beeinträchtigt die Stabilität der Maschine. °__ WICHTIG: WENN IHRE MASCHINE EIN INTEGRIERTES LADEGERÂT BESITZT, LESEN SIE DAZU DAS OEM- PRODUKTHANDBUCH IN BEZUG AUF DAS EINSTELLEN DES LADEGERÂTS JE NACH BATTERIETYP. Die aktuellen Lade-Algorithmen für das Ladegerät siehe TSBUS2008-984.

INSTALLATION DER BATTERIEN

WARNUNG! Bei der Arbeit an Batterien ist äuRerste Vorsicht geboten. Die Schwefelsäure in den Batterien kann bei Berührung der Haut oder der Augen erhebliche Verletzungen verursachen. Durch die Offnungen in den Batteriezellenkappen entweicht explosiver, gasfôrmiger Wasserstoff aus dem Inneren der Batterien. Dieses Gas kann sich durch einen elektrischen Lichtbogen, einen Funken oder eine offene Flamme entzünden. Bauen Sie keine Bleibatterien in einen versiegelten Behälter oder in ein Gehäuse ein. Durch Überladen entstandenes Wasserstoffgas muss eine Môglichkeit zur Verflüchtigung haben. Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:

• _ Legen Sie jeglichen Schmuck ab. Rauchen Sie nicht. Setzen Sie eine Schutzbrille auf und legen Sie Gummihandschuhe und eine Gummischürze an. Sorgen Sie für eine gute Belüftung des Arbeitsbereiches. Achten Sie darauf, dass Werkzeuge nie mehr als eine Batterieklemme gleichzeitig berühren. Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien auswechseln, um Funken zu vermeiden. *__ SchlieRen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien eingebaut werden. UN vorsicHT: An den elektrischen Komponenten dieser Maschine kônnen erhebliche Schäden ABBILDUNG 1 entstehen, wenn die Batterien nicht ordnungsgemäk eingebaut und angeschlossen werden. Nilfisk, ein qualifizierter Elektriker oder der Batterie-Hersteller sollte die Batterien M NN + + einbauen. 1 Schalten Sie den Schlüsselschalter (A) auf Aus (0), und entfernen Sie den Schlüssel. 41 5AJH - 20HR = RATE Ôffnen Sie dann die Abdeckung des Batteriefaches (10) und stellen Sie die F Stützstange (33) ein. + 24V 2 MitHilfe von (2) Personen und einem passenden Hubriemen heben Sie die Batterien vorsichtig genau wie abgebildet in das Becken des Batteriefaches. Weitere Informationen finden Sie im Batteriekabelplan - Abziehbild 56601416. 3 Siehe Abb. 1. Installieren Sie die Batteriekabel wie abgebildet, und ziehen Sie die Muttern an den Batterieklemmen fest. © 4 Installieren Sie die Batteriemanschetten, und befestigen Sie diese mit Hilfe der + mitgelieferten Bänder sorgfältig an den Batteriekabeln. + _ 5 SchlieRen Sie den Anschluss des Batteriesatzes am Anschluss der Maschine (34) an, A, und schlieRen Sie die Abdeckung des Batteriefaches. RSS NS N VORSICHTI | + Bitte lesen Sie das Handbuch TSBUS2008-984 oder besuchen Sie http://www.nilfisk- + _ advance.com, bevor Sie die Batterien auswechseln. 7) A:8 - FORM NO. 56041777 - BR 755 series

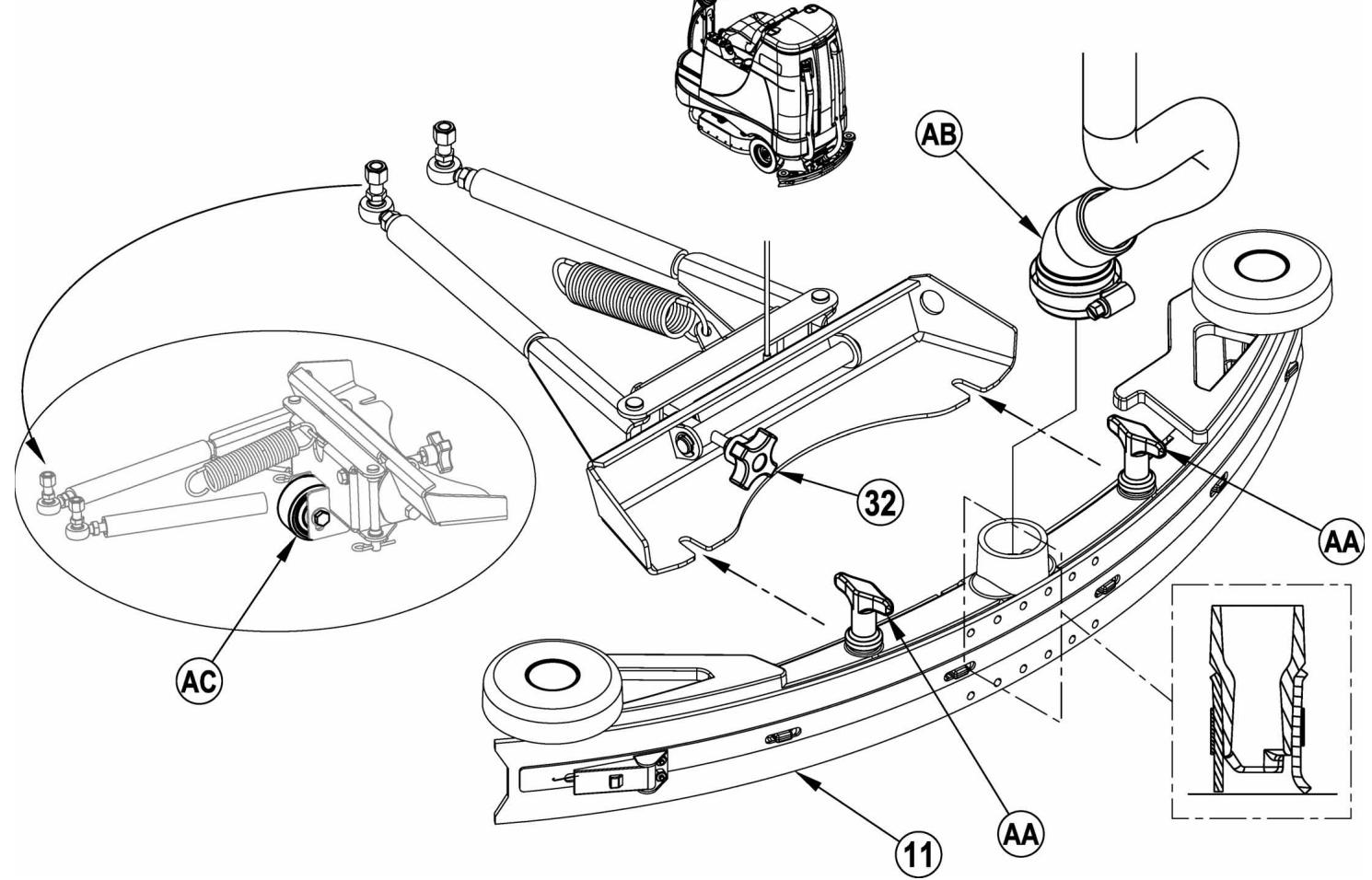

1 Siehe Abbildung 2. Schieben Sie die Absaugleistenvorrichtung (11) auf die Halterung und ziehen Sie die Halterungdrehschrauben fest (AA). 2 Verbinden Sie den Schmutzwasserablaufschlauch (AB) mit dem Absaugleistenzulauf. 3 Senken Sie die Absaugleiste, bewegen Sie die Maschine leicht nach vorne und passen Sie die Neigung und Hôhe der Absaugleiste mithilfe des Anpassungsknopfes (32) und dem Rad zur Hôhenjustierung der Absaugleiste (AC) so an, dass die hintere Absaugleistenschiene den Boden gleichmäRig mit seiner vollständigen Auflagefläche berührt und dass diese, wie im Querschnitt dargestellt, leicht abgeneigt ist. ABBILDUNG 2

FÜLLEN DES FRISCHWASSERTANKS

Lesen Sie das Etikett des Chemikalienbehälters durch, und berechnen Sie die passende Menge des beizufügenden Reinigungsmittels, um einen Tank mit einem Fassungsvermôgen von 28 US Gallonen (106 Litern) zu füllen. Ôffnen Sie die Tankabdeckung (2), füllen Sie dann den Tank 1/3 voll Wasser, fügen Sie die Reinigungschemikalie hinzu, füllen Sie dann den Rest des Tanks mit Wasser auf. BITTE BEACHTEN: EDS-Maschinen kônnen konventionell mit einem Gemisch aus Reinigungsmittel und Frischwasser im Tank benutzt werden, man kann aber auch das EDS-System verwenden. Bei Verwendung des EDS-Reinigungsmittel-Systems darf das Reinigungsmittel nicht im Tank vermischt werden, es sollte hierbei klares Wasser verwendet werden. ZN vorsicHT! Es dürfen nur nicht-brennbare, schaumifreie Flüssigreinigungsmittel verwendet werden, die ausdrücklich für Reinigungsmaschinen geeignet sind. Die Wassertemperatur sollte 54,4 °C nicht überschreiten. FORM NO. 56041777 - BR 755 series - A-9

REINIGUNGSMITTEL-SYSTEM: VORBEREITUNG UND

EINSATZ (NUR EDS-MODELLE

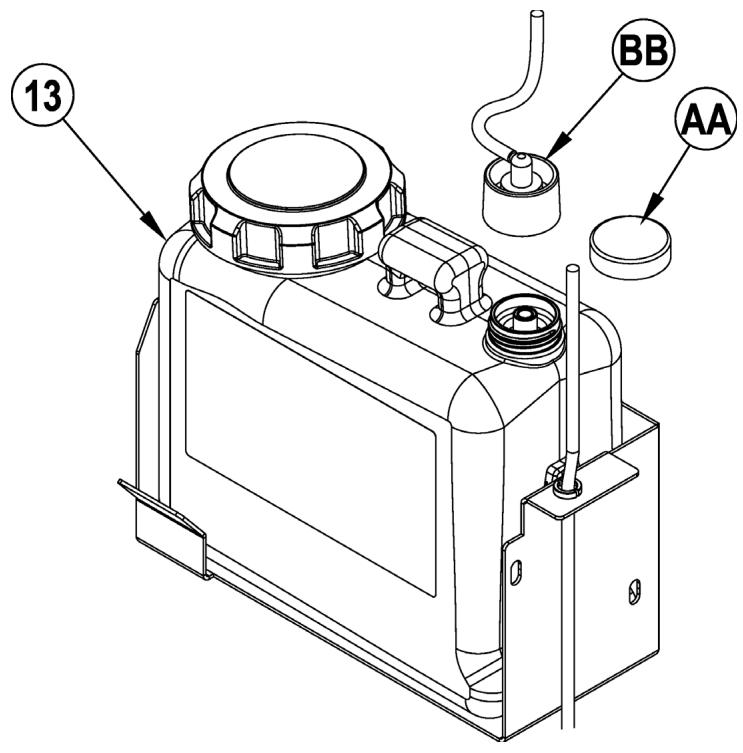

ALLGEMEINE ANLEITUNGEN: Durch Drücken und Loslassen des Reinigungsmittel-Schalters (E) bei aktivem Frischwassersystem wird das Reinigungsmittel- System abwechselnd ein- und ausgeschaltet. Wenn man das Mittel wechseln môchte, muss die Vorrichtung frei vom vorherigen Reinigungsmittel sein. HINWEIS ZUR BEDIENUNG: Bewegen Sie die Maschine über den Boden, bevor Sie diese reinigen, weil eine kleine Restmenge an Reinigungsmittel hinausfliesst. Zur Reinigung beim Wechsel auf ein anderes Reinigungsmittel: 1 Entfernen Sie die Reinigungsmittelpatrone. 2 Schalten Sie den Hauptschalter (A) auf ON. Drücken Sie den Frischwasser-Schalter (C) und halten Sie diesen gedrückt und drücken Sie den Reinigungsmittel-Schalter (E) 3 Sekunden lang. BITTE BEACHTEN: Der Mischvorgang dauert nach Aktivierung 20 Sekunden. Zur Anzeige der Reinigungsmittelvorrichtung siehe Abbildung auf der nächsten Seite. Normalerweise reicht zur Reinigung der Vorrichtung ein Reinigungsprozess. So erfolgt die wôchentliche Reinigung: 1 Entfernen Sie die Reinigungsmittelpatrone. Bauen Sie eine mit sauberem Wasser gefüllte Patrone ein. 2 Schalten Sie den Hauptschalter (A) auf ON. Drücken Sie den Frischwasser-Schalter (C) und halten Sie diesen gedrückt und drücken Sie den Reinigungsmittel-Schalter (E) 3 Sekunden lang. BITTE BEACHTEN: Der Mischvorgang dauert nach Aktivierung 20 Sekunden. Zur Anzeige der Reinigungsmittelvorrichtung siehe Abbildung auf der nächsten Seite. Normalerweise reicht zur Reinigung der Vorrichtung ein Reinigungsprozess. Wenn die Patrone fast leer ist, erscheint eine Anzeige auf dem Anzeigefeld (F4). Die Anzeige ,niedriger Reinigungsmittelfüllstand* wird solange erscheinen, bis man das System neu startet. Wenn diese Anzeige erscheint, brauchen Sie nur eine ganze Flasche Reinigungsmittel in die Patrone einzufüllen, ohne dass Sie sich über die Füllmenge Gedanken machen müssen. BITTE BEACHTEN: Starten Sie das System nur dann, wenn die Patrone voll ist. Bei einem Patronenaustausch ist die Anzeige ,Reinigungsmittelmenge gering“ nur dann korrekt, wenn sich die Austauschpatrone auf der gleichen Hôhe befindet wie die vorherige. Zurücksetzen: 1 Schalten Sie den Hauptschalter (A) auf ON. Drücken Sie den Frischwasser-Schalter (B) und halten Sie diesen gedrückt und drücken Sie den Reinigungsmittel-Schalter (D) 3 Sekunden lang. Zur Anzeige der Reinigungsmittelvorrichtung siehe Abbildung auf der nächsten Seite. Reinigungsmittel-Sättigung (in Prozent): 1 Die Grundeinstellung der Reinigungsmittel-Sättigung beträgt 0,25%. Um die Prozentzahl zu ändern, muss zunächst das Reinigungsmittel-System ausgeschaltet werden (OFF). Drücken Sie dann den ON/OFF-Reinigungsmittel- Schalter (E) und halten Sie Ihn 2 Sekunden lang gedrückt. Die Reinigungsmittelanzeige blinkt daraufhin auf und mit jedem Druck auf den Schalter kônnen Sie nun durch die verschiedenen Einstellungen gehen (3%, 2%, 1,5%, 1%, 0,8%, 0,66%, 0,5%, 0,4%, 0,3%, 0,25%). Sobald die gewünschte Prozentzahl auf dem Bildschirm (F5) angezeigt wird, drücken Sie nicht weiter und nach 5 Sekunden ist die Prozentzahl abgespeichert. ANWEISUNGEN ZU DEN PATRONEN: Die Reinigungsmittelpatrone (13) befindet sich hinter der Zugriffsluke der Reinigungsmittelpatrone (12) im Fahrersitz. Füllen Sie die Reinigungsmittelpatrone mit maximal 4,73 Litern Reinigungslôsung. HINWEIS ZUR BEDIENUNG: Entfernen Sie die Reinigungsmittelpatrone aus dem Reinigungsmittelbehälter, bevor Sie ihn füllen, damit keine Chemikalie auf die Maschine kommt. Es wird empfohlen, eine separate Patrone für jedes Reinigungsmittel zu benutzen. Die Reinigungsmittelpatronen sind mit einem weiRen Aufkleber versehen, auf die Sie den Namen des Reinigers schreiben kônnen, um Verwechslungen zu vermeiden. Beim Installieren einer neuer Patrone entfernen Sie den Deckel (AA) und legen Sie die Patrone in den Reinigungsmittelbehälter. Installieren Sie die Dichtungskappe (BB), wie dargestellt. ABBILDUNG 3 A-10 - FORM NO. 56041777 - BR 755 series

REINIGUNGSMITTEL-SYSTEM: VORBEREITUNG UND EINSATZ (NUR EDS-MODELLE

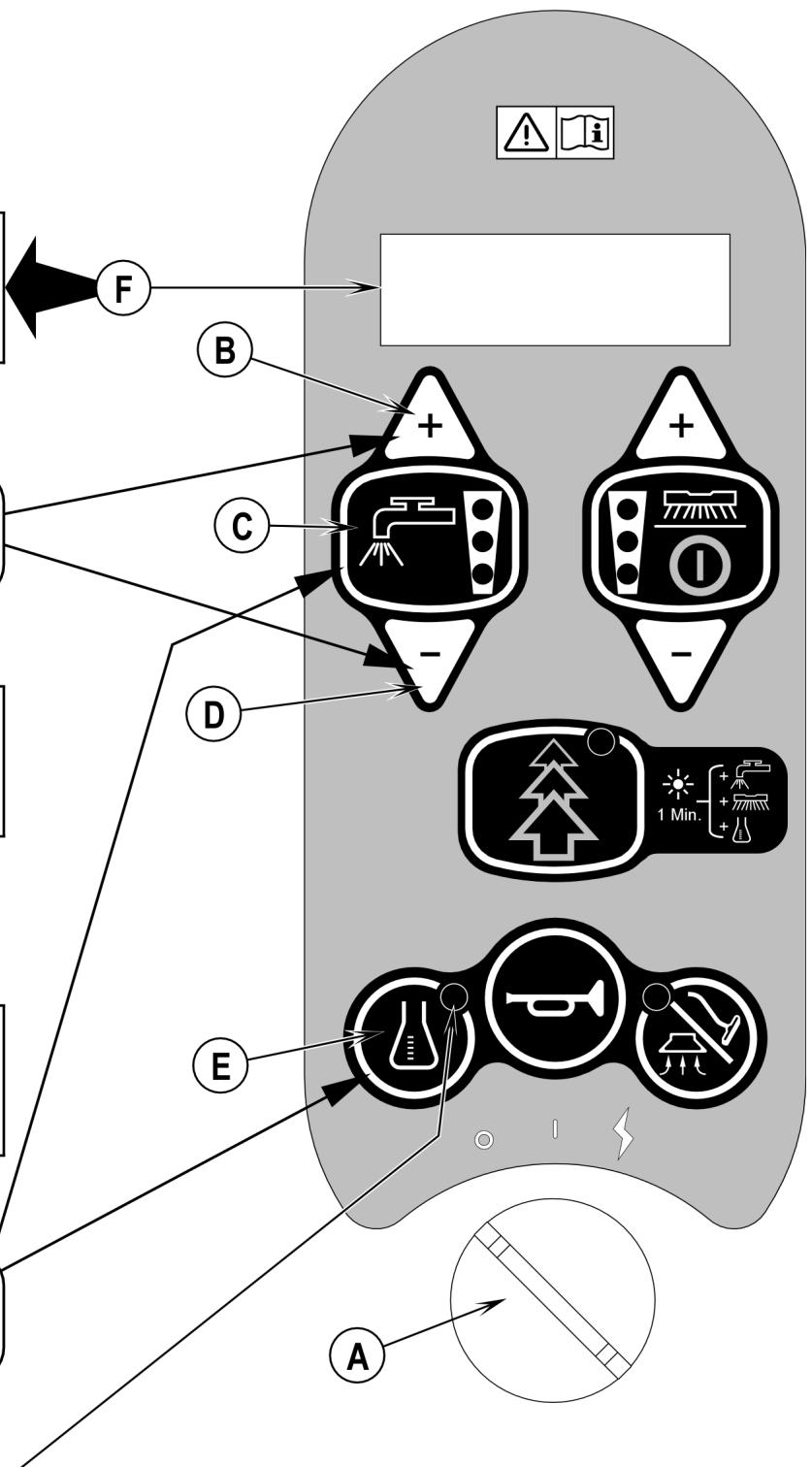

REINIGUNGSMITTEL AKTIVIERT REINIGUNGSMITTEL DEAKTIVIERT ŒE 000.0 FT VOLL (RESET) Drücken Sie (B) und (D) und halten Sie beide für 3 Sekunden gedrückt, um einen Reset zu erreichen. _)

FAN REINIGEN Drücken Sie (C) und (E) und halten Sie beide für 3 Sekunden gedrückt, um eine Reinigung zu erreichen. D. Das Reinigungsmittelsystem ist eingeschaltet, wenn die Anzeige auf ON steht. FORM NO. 56041777 - BR 755 series - A-11

Überzeugen Sie sich davon, dass Ihnen die Bedienungselemente und deren Funktion geläufig sind. Auf Rampen oder an Steigungen sind mit beladener Maschine abrupte Stopps zu vermeiden. Vermeiden Sie ebenfalls abrupte scharfe Kurven. Befahren Sie abschüssige Strecken nur in geringem Tempo. Reinigen Sie nur beim Hochfahren auf die Rampe. So scheuern Sie... ….befolgen Sie die Anweisungen im Abschnitt zur Einsatzvorbereitung der Maschine in diesem Handbuch. Siehe Abbildung 4. Während Sie auf der Maschine sitzen, stellen Sie das Lenkrad mit Hilfe des Knopfes zur Lenksäulenverstellung (23) auf eine für Sie bequeme Stellung ein. Wenn gewünscht kann der Sitz eingestellt werden, indem er nach oben geklappt und mit dem Einstellknopf (18) justiert wird. Stellen Sie den Hauptschalter (A) auf ON (1). Die Leuchtanzeigen auf dem Bedienfeld leuchten auf. Achten Sie, bevor Sie fortfahren, auf die Batterieanzeige (F6) und den Betriebsstundenzähler (F1). Fahren Sie die Maschine zum Einsatzbereich, indem Sie mit dem FuR einen gleichmäRigen Druck auf das vordere Ende des Fahrpedals (3) ausüben, um vorwärts, bzw. auf das hintere Ende, um rückwärts zu fahren. Variieren Sie den Druck auf das FuRpedal, um die gewünschte Geschwindigkeit zu erzielen. Halten Sie den Frischwasser-Schalter (C) gedrückt, um den Boden anzufeuchten. Frischwasser/Reinigungsmittel wird bei gedrücktem Schalter ausgebracht. BITTE BEACHTEN: Durch die Vorbefeuchtung wird ein Zerkratzen der Bodenfläche durch das anfängliche Scheuern mit trockenen Bürsten vermieden. Dies muss vor Betätigung des Schalters Scheuern ON (H) geschehen Drücken Sie den Schalter Scheuern AN/AUS (H), damit das Bürstengehäuse und die Absaugleiste automatisch auf den Boden gesenkt werden. Die Scheuer-, Saug, Frischwasser- und Reinigungsmittel-Systeme (bei EDS-Modellen) werden alle gestartet, sobald das Fahrpedal (3) aktiviert wird. Die Grundeinstellung des Bürstenanpressdrucks steht auf normal (eine Bürstenanpressdruck-Anzeige leuchtet). Verwenden Sie den Schalter zur Scheuer-Anpressdrucksteigerung (G) und den Schalter zur Scheuer-Anpressdruckverminderung (1), um zwischen den Einstellungen normal, stark und extrem zu wechseln. Die Frischwasserzufuhrmenge wird automatisch eingestellt, um dem jeweiligen Scheuerdruck zu entsprechen. BITTE BEACHTEN: Die Frischwasserzufuhrmenge kann unabhängig vom Scheuerdruck verändert werden, indem der Schalter zur Steigerung der Frischwasserzufuhr (B) oder der Schalter zur Verringerung der Frischwasserzufuhr (D) gedrückt wird. Jede weitere Anpassung des Anpressdrucks setzt die Frischwasserzufuhrmenge auf einen Wert zurück, der zum jeweiligen Scheuerdruck passt. BITTE BEACHTEN: Die Scheuer., Frischwasser-, Saug- und Reinigungsmittel-Systeme (EDS-Modelle) werden automatisch aktiviert, wenn der Schalter Scheuern ON/OFF (H) betätigt wird. Jede individuelle Vorrichtung kann während des Scheuerns einfach durch Betätigung des jeweiligen Schalters auf AUS oder zurück auf EIN eingestellt werden. BITTE BEACHTEN: Beim Rückwärts-Betrieb der Maschine wird die Absaugleiste automatisch angehoben. Beginnen Sie den Scheuervorgang, indem Sie die Maschine bei normalem Schritttempo in gerader Linie vorwärts fahren, und lassen Sie jede Bahn 2-3 Zoll (50-75 mm) überlappen. Stellen Sie die Geschwindigkeit Ihrer Maschine und die Flüssigkeitsabgabe dem Zustand des Bodens entsprechend ein. VORSICHT!

Um den Boden nicht zu beschädigen, bewegen Sie die Maschine bei laufenden Bürsten weiter. Prüfen Sie während des Scheuerns hin und wieder, ob hinter der Maschine das gesamte Schmutzwasser aufgenommen wird. Wenn die Maschine Wasserspuren hinterlässt, ist entweder die Frischwasserabgabe zu hoch, der Schmutzwassertank voll oder die Absaugleisteneinheit nachzujustieren. Die Grundeinstellung der Maschine ist der EverGreen-Reinigungsmodus (die Anzeige des EverGreen-Schalters leuchtet GRÜN) und spart damit Frischwasser und Reinigungsmittel. Drücken Sie den EverGreen-Schalter (J), um den Ever-Green-Reinigungsmodus auszuschalten und den Anpressdruck, die Frischwasserabgabe und die Reinigungsmittel-Sättigung zeitweise zu steigern. Dadurch blinkt die Anzeige eine Minute lang gelb auf, die Frischwasserzufuhrmenge und der Anpressdruck werden auf die nächst hôhere Stufe gesteigert und die Reinigungsmittel-Sättigung steigt auf die nächst hôhere Prozentzahl. Bei extrem verschmutzten Bôden reicht ein Scheuerdurchgang oft nicht aus, und es muss in zwei Arbeitsgängen gereinigt werden. Dieser Vorgang ist der gleiche wie der einmalige Scheuervorgang, aufer dass sich die Absaugleiste beim ersten Mal in der ,Nach oben‘-Stellung befindet (Drücken Sie auf den Schalter für Sauger/Stab (L), um die Ansaugleiste anzuheben). Auf diese Weise kann die Reinigungsflüssigkeit längere Zeit auf den Boden einwirken. 1m zweiten Arbeitsgang wird der gleiche Bereich nochmals mit abgesenkter Absaugleiste befahren, um die ausgebrachte Flüssigkeit aufzunehmen. A-12 - FORM NO. 56041777 - BR 755 series

DEUTSCH / A-13 10 Der Schmutzwassertank hat einen Absperrschwimmer (29), mit dem alle Vorrichtungen abgestellt werden (das Antriebssystem ausgenommen), wenn der Schmutzwassertank voll ist. Wird dieser Schwimmer geschlossen, muss der Schmutzwassertank leer sein. Bei aktiviertem Schwimmerventil kann die Maschine kein Wasser aufnehmen oder scheuern. BITTE BEACHTEN: Alle anderen Anzeigen verschwinden und eine Anzeige ,Auffangbehälter VOLL* (F7) leuchtet im Anzeigenfeld auf, wenn der Schalter aktiviert wird. 11 Wenn der Benutzer das Scheuern beenden môchte, oder falls der Auffangbehälter gefüllt ist, ist der ON/OFF-Schalter für den Scheuervorgang (H) einmal zu drücken. Dadurch werden die Scheuerbürsten und die Flüssigkeitsabgabe automatisch gestoppt, und das Bürstengehäuse wird angehoben. Die Absaugleiste wird nach einer kurzen Zeitverzôgerung angehoben und der Sauger angehalten (dadurch kann noch verbleibendes Wasser aufgenommen werden, ohne dass der Sauger erneut eingeschaltet werden muss). 12. Fahren Sie die Maschine zur vorgesehenen Abwasser-Entsorgungsstelle, und entleeren Sie den Auffangbehälter. Zum Entleeren Ziehen Sie den Ablassschlauch (31) aus dem hinteren Staubereich und schrauben Sie die Kappe ab (halten Sie das Ende des Schlauches über die Wasseroberfläche im Behälter, um ein plôtzliches, unkontrolliertes Herausspritzen des Schmutzwassers zu vermeiden). Füllen Sie den Frischwassertank, und scheuern Sie weiter. BITTE BEACHTEN: Überzeugen Sie sich davon, dass die Abdeckung des Auffangbehälters (26) und der Ablassschlauch des Schmutzwassertanks (31) vorschriftsmäkig angebracht sind, sonst kann die Maschine das Wasser nicht korrekt aufnehmen. Wenn die Batterien aufgeladen werden müssen, wird die Anzeige Batterie schwach (F8) eingeschaltet. Dadurch werden die Scheuerbürsten und die Flüssigkeitsabgabe gestoppt, und das Bürstengehäuse wird angehoben. Die Ansaugleiste steigt nach kurzer Verzôgerung nach oben, und das Saugsystem hält nach kurzer Pause an. Bringen Sie die Maschine zu einer Service-Station und laden Sie die Batterien entsprechend den Anweisungen dieses Handbuchs im Kapitel Batterien auf. NACHSAUGEN Beim Anbringen der zusätzlich erhältlichen Zubehôrteile für das Nass-Saugen an der Maschine sind folgende Schritte zu befolgen. 1 Nehmen Sie den Schmutzwasserschlauch (37) von der Absaugleiste (11) ab. Verbinden Sie Kupplung und Schlauch aus der Gebläsestabausstattung mit dem Schmutzwasserablassschlauch. 2 Bringen Sie die Nass-Sauggeräte am Schlauch an. (Eine optionale Gebläsestabausstattung PN56601087 ist bei Nilfisk verfügbar). 3 Drehen Sie den Hauptschlüsselschalter (A) auf EIN und drücken Sie auf den Schalter für Putzstab (1). BITTE BEACHTEN: Damit der Saugmotor laufen kann, darf sich der Maschinenbetreiber nicht auf dem Sitz aufhalten. Der Sauggebläsemotor läuft nun ununterbrochen, bis er durch erneutes Betätigen des Tasters abgeschaltet wird. BITTE BEACHTEN: Die Anzeige Frischwassertank VOLL ist deaktiviert, wenn der Reinigungsstabmodus aktiv ist. Der Schwimmer stoppt den Durchfluss in den Schmutzwassertank. HINWEIS ZUR BEDIENUNG: Lesen Sie dazu das Wartungshandbuch, um detaillierte Funktionsbeschreibungen aller Steuerungen und Informationen über optionale Programmierbarkeit zu erhalten. FORM NO. 56041777 - BR 755 series - A-13

Nach Beendigung des Scheuerns den ON/FF-Schalter zum Abschalten des Scheuervorgangs (H) zweimal drücken; auf diese Weise werden sämtliche Systeme der Maschine (Bürsten-, Absaugleisten-, Saug- und Reinigungsvorrichtung) automatisch angehoben, eingefahren und gestoppt (EDS-Modelle). Fahren Sie die Maschine dann zum Service-Bereich für die tägliche Wartung und um zu prüfen, ob andere Instandhaltungsarbeiten nôtig sind. 2 Um den Reinigungslôsungstank zu entleeren, lôsen Sie den Ablassschlauch des Reinigungslôsungstanks (2) aus der Halteklemme. Bringen Sie den Schlauch an die vorgesehene Entsorgungsstelle und entfernen Sie den Stopfen. Den Tank mit klarem Wasser ausspülen. 3 Zum Entleeren des Auffangbehälters ziehen Sie den Ablass-Schlauch des Auffangbehälters (31) aus dem Staubereich. Bringen Sie den Schlauch an die vorgesehene Entsorgungsstelle, und drehen Sie den Stopfen ab (halten Sie das Schlauchende dabei über den Wasserspiegel im Schmutzwassertank, um plôtzliches Herausspritzen des Wassers zu verhindern). Den Tank mit klarem Wasser ausspülen. 4 Nehmen Sie die Bürsten bzw. Zwischenplattenhalter ab. Spülen Sie die Bürsten oder Kissen mit warmem Wasser und hängen Sie sie zum Trocknen auf. 5 Entfernen Sie die Absaugleiste und spülen Sie sie mit warmem Wasser ab. Ôffnen Sie den Deckel des Schmutzwassertanks und hängen Sie die Absaugleiste mit Hilfe des Aufbewahrungshakens der Absaugleiste (30) an den Schmutzwassertank. 6 Entfernen Sie bei Zylindersystemen den Schmutzaufnahmebehälter, und reinigen Sie diesen sorgfältig. Das Abnehmen muss von jeder Maschinenseite erfolgen: Entfernen Sie die Schürze und kippen Sie den Einfülltrichter nach oben und vom Gehäuse weg. Ziehen Sie ihn dann heraus. 7 Führen Sie alle nach dem untenstehenden Wartungsplan erforderlichen Wartungsarbeiten aus, bevor Sie die Maschine abstellen. WARTUNGSPLAN WARTUNGSSCHRITT | Täglich | Wôchentlich | Monatlich | Jährlich Batterien laden X Tanks und Schläuche prüfen/reinigen X Bürsten/Kissen drehen/prüfen/reinigen X Absaugleiste prüfen/reinigen X Absperrventil-Schwimmerkugel prüfen/reinigen X Sauggebläsemotor-Schaumfilter prüfen/reinigen X Leeren/Reinigen des Filterkorbs im Schmutzwassertank X Schmutzaufnahmebehälter am Zylindersystem reinigen X Batteriezellenfüllstände prüfen X Bürstengehäuse-Schürze prüfen X Lôsungsmittelfilter prüfen/reinigen X Flüssigkeitswanne (Zylindersystem) reinigen X Säubern des Reinigungsmittelsystems (nur für AXP/EDS X -Modelle) Schmierung der Maschine X

• Inspektion der Kohlebürsten X

• Bitten Sie Nilfisk, einmal jährlich oder nach 300 Betriebsstunden die Kohlebürsten des Sauggebläsemotors zu überprüfen. Die Kohlebürsten des Bürstenmotors und des Antriebsmotors sind nach 500 Stunden oder einmal jährlich zu inspizieren BITTE BEACHTEN: Weitere Einzelheiten die Wartung sowie Service-Reparaturen betreffend entnehmen Sie bitte dem Service- Handbuch.

Stellen Sie die Maschine in einem Gebäude an einem sauberen, trockenen Ort ab. Nach 120 min (typischer Wert) wechselt die Schnitistelle automatisch in den Status Nicht belegt' zurück. Will der Kunde die Dauer verlängern, wenn die Betriebsart Timer- Uberschreiben bereits aktiv ist, kann er die Drucktaste 5 Sekunden lang betätigen, und die Zeitschaltung geht auf 120 min zurück typisch). Drehen Sie den Hauptschalter auf (A) auf AUS (0), und entfernen Sie den Schlüssel. FORM NO. 56041777 - BR 755 series - A-15
