GEBRUIKSAANWIJZING AT-3630 DOLMAR

NEDERLANDS (Originele instructies)

Verklaring van het onderdelenoverzicht

1. Rode deel
2. Schuifknop
   3.Accu
3. Uit-vergrendelknop
4. Aan/uit-schakelaar
5. Omkeerschakelaar
6. Draaisnelheid-keuzeschakelaar
7. Bedrijslampje
8. Meest effectieve maiaigebied
9. Knop
10. Handgreepklem
11. Drukveer

12. Handgreepbevestiging

13. Metalen snijblad

14. Beschermkap
15. Nylondraad-snijkop
16. Beschemkapopzetstuk
17. Twee bouten
18. Beschermstuk
19. Inbussleutel
20. Ontvangerring
21. Klemring
22. Kom
23. Zeskantmoer
24. As met schroefdraad

25. Hendel

26. Gesp

27. Tandwiehluis
28. Smeeropening
29. Deksel
30. Vergrendelnokken
31. Drukken
32. Draadspoel
33. Voor linksom draaien
34. Inkepingen
35. Openingen
36. Uitsteeksel (niet zichtbaar)
37. Sleuf maar de opening

TECHNISCHE GEGEVENS

Model		AT-3623	AT-3630
Type handgreep		Fietsstuurhandgreep	Beugelhandgreep
Onbelast toerental	Hoog	0 - 7.300 min-1	0 - 6.600 min-1
	Laag	0 - 5.300 min-1	0 - 4.900 min-1
Totale lenghte		1.880 mm	1.850 mm
Diameter van snijblad		230 mm	-
Maaidiameter met nylondraad-snijkop		-	300 mm
Netto gewicht		7,1 kg	5,9 kg
Nominale spanning		36 V gelijkstroom

• Als gevolg van ons doorlopende onderzoeks- en ontwikelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht, inclusief de accu, volgens de EPTA-procedure 01/2003

Symbolen

END008-1

Hieronder staan de symbolen die voor dit gereedschap worden gezrukt. Zorg ervoor dat u weet wat ze beteken alvoren het gereedschap te gelebruiken.

Basted bijzondere zorg en aandacht!

Lees de gebruiksanaanjizing.

Gevaar: wees bedacht op weggeworpen voorwerpen.

De afstand:tussen het gereedschap en omstanders moet minstens 15 meter te zichn.

Houd omstandersuitdebuurt.

Blijf minstens 15 meter uit de buurt.

Voorkom terugslag.

Draag een veiligheidshelm,

veiligheidsbril en gehoorbescherming.

Draag veiligkeitshandschoenen.

Draag stevige schoenen met

antislipzolen. Veiligheidsschoenen met stalen neuzen worden aanbevolen.

Stel het gereedschap Niet bloot aan vocht.

Toegestaan maximtoerental.

Cd

Ni-MH Li-ion

Alleen voor EU-landen

Geef elektrisch gereedschap en accu's Niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten, 2006/66/EG inzake batterijen en accu's en oude batterijen en accu's en de toepassing waarvan binnen de nationale wetgeving dienen gebruikt elektrisch gereedschap en accu's gescheden te worden ingezameld en te worden afgevoerd na een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Gebruiksdoeleinden

ENE074-1

Het gereedschap is bedoeld voor het maaien van gras, struiken en ondergroei.

WAARSCHUWING! Lees alle
veiligheidswaarschuwingen en alle instructies. Het
niet volgen van de waarschuwingen en instructies kan
leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunden raadplegen.

Algemene instructies

1. Voor een correcte gebruik dient de gebruiker.Deze gebruiksanawijzing te lezen om zichzelfbekend te makes met de juiste manier van omgaan met het gereedschap.Gebruikers die onvoldoende geinformeerd,zijn, lopen de kans zichzelf en andere in gevaar te brengen als geolg van onjuist omgaan met het gereedschap.
2. Wij adviseren u het gereedschapuitsluitend uit te lenen aan personen die aantoonbare ervaring hebben in het gebruik van een bosmaaier/graskantmaaier. Geef altijd deze gebruiksaanwijzing mee.
3. Allereerst dienen gebruikers de dealer te vragen om basisinstructues om zichzelfbekend te makeen het omgaan met een bosmaier/graskantmaier.
4. Laat in geen geval Personen die deze gebruiksaanwijzing Niet gelezen hebben, Personen (waaronder kinderen) met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of Gebrek aan kennis en ervaring voor het gebruik van dit gereedschap. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn.
5. Gebruik het gereedschap met de hoogstmogelijkke zorg en aandacht.
6. Gebruik het gereedschap alleen als u in goede lichamelijke condite bent. Werk altijd rustig en voorzichtig. Gebruik uw gezond verstand en denk eraan dat de gebruiker van het gereedschap verantwoordelijk is voor ongelukken enGeVaren die personen of hun eigendommen können overkommen.
7. Gebruik het gereedschap nooit na het gebruik van alcohol of drugs, of wanner u zich moe of zich voelt.
8. In het geval het gereedschap enig probleem of abnormaal gedrag vertoont,要去 de motor onmiddelijk worden uitgeschakeld.
9. Tijdens uitrusten en wanner het gereedschap onbeheerd achtergelaten worden, schakelt u het gereedschap uit en verwijdert u de accu, en legt u het gereedschap op een veilige plaats neer om gevaar voor anderen en beschadiging van het gereedschap te voorkomen.
10. Forceer het gereedschap Niet. Het gereedschap werkkt better en met een Kleinere kans op letsel op de manier waarvoort het is ontworpen.
11. Reik Niet te ver. Zorg altijd voor een stevige stand en goede lichaamsbalans.

Bedoeld gebruik van het gereedschap

1. Gebruik het juiste gereedschap. De accubosmaaier/graskantmaier is uitsluitend bedoeld voor het maaien van gras, onkruid, struiken en ondergroei. Het mag Niet worden gebruikt voor inge onder doel, zoals

randen bijwerken of heggen snoeien, aangezien dit tot letsel kan leiden.

Persoonlijke-veiligheidsuitrusting

1. Draag geschikte kleding. De te dragen kleding dient functioneel en geschikt te zich, d.w.z. nauwsluitend zonder te hinderen. Draag geen juwelen of kleding die in de struiken verstrikt können raken. Draag een haarbedekking om lang haaruit de weg te honden.
2. Omijdens het gebruik letsels aan hoofd, ogen, handen of voeten te voorkomen en uw gezoor te beschermen, moeten de volgende veiligheidsuitrusting en beschermende kleding worden gebruikt verwijl u met het gereedschap werkt. (zie afb. 1)
3. Draag algid een helm wonneer het risico bestaat op vallende objecten. U moet de veiligheidshelm regelmatig controeren op beschadigingen en uiterlijk na 5aar verrangen. Gebruik alleen goedgekeurde veiligheidshelmen.
4. Het spatschem van de helm (of de veiligheidsbril) beschermt het gezicht gegen rondvliegend afval en stenen. Draagijdens het gebruik van het gereedschap altijd een veiligheidsbril of een spatschem om letsel aan de ogen te voorkomen.
5. Draag geschikte uitrusting om u te beschemen gegen het lawaai en gehoorbeschadiging te voorkomen (oorbeschemers, oordopjes, enz.). (zie afb. 2)
6. Een werkoverall beschermt gegen rondvliegend afval en weggeworpen stenen. Wij raden u sterk aan een werkoverall te dragen.
7. Speciale handschoenen van dik leer makeen deel uit van de voorgeschreven uitrusting en moeten alsijd worden gedragenijdens het gebruik van het gereedschap.
8. Draag algtd stevige schoenen met een antislipzool wanner u het gereedschap gebruikt. Dit beschermt u tegen letsel en garandeert dat u stevig staat.

Elektrische verilgheit en accu

1. Vermijd gevaarlijke omgeveingen. Gebruik het gereedschap Niet op vochte of natteplaatsen en stel het Niet bloot aan regen. Als water binnendringt in het gereedschap, worden de kans op een elektrische schok groter.
2. Laad alleen op met de acculader aanbevolen door de fabrikant. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren indien gebruukt met een ander type accu.
3. Gebruik het gereedschap uitsluiertend met de waarvoortbestemde accu. Als u een andere accu erin gebruikt, kan dit leiden tot persoonlijk letseI of brand.
4. Als de accu Niet worden gebruikt, houdt u deze uit de buurt van metalen voorwerpen zoals paperclips, muntgeld, sleutels, schroeven en anderekleine metalen voorwerpen die een kortsluiting kannenveroorzakenussen de occupulen.Kortsluiting tussendec occupelen kan leiden tot brandwonden of brand.

5. Onder zware gebruksomstandigheden kan vloeistofuit de accu komen.Voorkom aanraking! Als u dezevloeistof per ongeluk aanraakt, wast u deze goed afmet water. Als de vloeistof in uw open komt, raadpleegt u tevens een arts. Vloeistofuit de accu kanirritatie en brandwonden veroorzaken.

6. Werp de accu niet in een vuur. De accu kan explodingen. Raadpleeg de locale regelgeving voor moogelijk speciale verwerkingsvereisten.

7. Open of verrorm de accu Niet. Het elekrolyt is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig bij bij inslikken.

Het gereedschap inschakelen (zie afb. 3)

1. Controller of er geen kinderen of andere mensen aanwezig zijn binnen een werkbereik van 15 meter en let ook op of er geen dieren in de werkomgeving�. Als dat het geval is,stopt u met het gebruik van het gereedschap.
2. Controller voor gebruik alsijd of het gereedschap veilig is om te gebruiken. Controller de verilgheid van het snijgarnituur en de beschemmkap, en controller of de aan/uit-schakelaar goed werkt en gemakkelijk kan worden bediend. Controller of de handgrepen schoon en droog zich en test de werkung van de stopschakelaar.
3. Controller op beschadigde onderdelen voordat u het gereedschap verder gebruikt. Een beschemkap of ander onderdeel day beschadigd is, moet nauwkeurig worden onderzocht om te bepalen of het nog goed te gebruiken is en zijn oorspronkelijkte taak kanuitvoeren. Controller of bewegende delen goeduitgelijnd+zijn en Niet vastgelopen,zijn,of onderdeniet kapot+zijn en stevig gemonteerd,zijn,en enigeandere situatie die van invloed kan zich op de werkinqvan het gereedschap. Een beschemkap ofanderonderdeel dat beschadigd is,dient vakkundig te worden gerepareerd of verrangen door een erkendservicecentrum,behalte indien anders aangegeven indeze gebruiksaanwijzing.
4. Schakel de motor alleen in wanner de handen en voeten uit de buurt van het snijgarnituur zich.
5. Controller vór het starten of het snijgarnituur geen contact maakt met harde voorwerpen, zoals takken, stenen, enz., waar dat tijdens het starten het snijgarnituur zal ronddraaien.

Gebruiksmethode

1. Gebruik het gereedschap alleen bij goedlicht en zich. Wees in de winter bedacht op gladde of natteplaatsen, ijns en sneeuw (gevaar voor uitgijden). Zorg er altiijd voor dat u stevig staat.
2. Wees voorzichtig uw handen en voeten Niet te verwonden aan het snijgarnituur.
3. Maai nooit boven heuphoogte.
4. Sta nooit op een ladder met draaiend gereedschap.
5. Klim nooit in een boom om waar met het gereedschap te werken.
6. Werk nooit op onstabile oppervlakken.
7. Verwijder zand, stenen, nagels, enz. die u binnen uw werkbereik vindt. Vreemde voorwerpen konnen het snijgarnituur beschadigen en gevaarlijke terugslagenveroorzaken.
8. Als het snijgarnituur stenen of andere objecten raakt, moet u de motor onmiddelijk uitschakelen en het snijgarnituur controleren.

9. Controller het snijgarnituur regelmatig op beschadiging (inspecteren op haarscheurtjes met deklopgeluidentest).

10. Voordat u begint te maaien, moet het snijgarnituur op maximaal toerental draaien.

11. Gebruik het gereedschap alleen terwijl het bevestigd is aan het schouderdraagstel, dat goed moet worden afgesteld voordat het gereedschap gebruikt. Het is belangrijk het schouderdraagstel af te stellen op de lichaamsgroote van de gebruiker om vermoeidheidijdens gebruik te voorkomen.
12. Houdijdens geleuik het gereedschap altijd met twee handen vast. Houd het gereedschapijdens het geleuik nooit met slechts een hand vast. Zorg er altijd voor dat u stevig staat.
13. Het snijgarnituur要去因其gerust met de bijbehorende beschemkap. Gebruik het gereedschap nooit met een beschadigde beschemkap of zonder aangebrachte beschemkap!
14. Alle beschermingsvoortziengen en beschemmkappen die bij het gereedschap werden geleverd,要去ijdens gelebruik় aangebracht.
15. Gebruik het gereedschap nooit om gegen de onkruiden te stoten of slaan om ze zo weg te maaien.
16. Behalve in noodgevalten mag u het gereedschap nooit op de grond lately vallen of weggooien waar dat hierdoor het gereedschap zwaar beschadigd kan raken.
17. Let erop dat u het volledige gereedschap van de grond tilt wanner u het verplaatst.

18. Verwijder altijd de accu uit het gereedschap:

19. iedere keer als u het gereedschap onbeheerd awhile;

20. voordat u een blokkering verwijdert;
21. voordat u het gereedschap controleert, reinigt of er werkzaamheden aan gaat verrichten;
22. na het raken van een vreemd voorwerp;

23. als het gereedschap op ongebruikelijke manier begint te trillen.

24. Zorg ervoor dat de ventilatieopengen alttijd vrij zijn van vuil.

Terugslag (stoot van het snijblad)

1. Tijdens het gebruik van het gereedschap, kan een ongecontroleerde terugslag (stoot van het snijblad) optreden. (zie afb. 4)
2. Dit is met name het geval wanner u begint te maaien binnen het snijbladsegmentussen 12 en 2 eenr.
3. Begin nooit met maaien binnen het snijbladsegment tussen 12 en 2研究员
4. Zorg ervoor dat het snijblad binnen dit segment nooit in aanraking komt met harde voorwerpen, zoals stuiken, bomen, enz., met een diameter van 3 cm of meer onderstens het snijblad met groe kracht kan worden teruggeslagen met kans op letsel.

Terugslag voorkomen

Houd rekening met het volgende om terugslag te voorkomen:

1. Maaien binnen het snijbladsegmentussen 12 en 2 uer geeft een risico op terugslag, met name bij gebruik van metalen snijgarnituur. (zie afb.5)

2. Maaien binnen het snijbladsegment+tussen 11 en 12 uur of tussen 2 en 5 uur mag alleen wordenuitgevoerd door opgeleide en ervaren gebruikers, endit alleen op eigena risico.

3. Gemakkelijk maaien met nagenoeg geen kans op terugslag is möglichbinnen het snijbladsegment:tussen 9 en 11 ur.

Snijgarnituren

1. Gebruik uitsluitend het juiste snijgarnituur voor de geplande werkzaamheden.
2. Om dik materiaal, zoals onkruid, hoog gras, struiken, heesters, ondergroei, kreipelhout, enz. (diameter max. 2 cm), te maaien,kest u het gereedschap gelijkmatig in halve cirkels van rechts maar links zwaaien (op de manier waarop een zeis worden gebruikt).

Onderhoudsinstructies

1. De toestand van het gereedschap, met name van het snijgarnituur en de veriligneidsuitrusting, maar ook van het schouderdraagstel, moet worden gecontroleerd voor aanvang van de werkzaamheden.
2. Besteed bijzondere aandacht aan de snijbladen die correct要去en worden geslepen.
3. Schakel de motor uit en verwijder de accu voordat u onderhoudswerkzaamheden uitvoert, het snijgarnituur verrapt/slijt, of het gereedschap of snijgarnituur schoonmaakt.
4. Controller loszittende bevestigingen en beschadigde onderdelen, Zoals scheuren in de snijhulpstukken.
5. Volg de instructies voor het smeren en verwisselen van accessoires.
6. Als een gereedschap Niet worden gebruikt, dient dit binnen te worden opgeborgen op een droge, hoge of afgesloten plaat, buiten het bereik van kinderen. Onderhoud het gereedschap en kaak het schoon voordat u het opbergt.
7. Gebruik uitsluitend de door de fabrikant aanbevolen verwangingsonderdelen en accessoires.
8. Inspector en onderhoud het gereedschap regelmatig, met name vór en na gelebruik. Laat het gereedschap alleen repareren door een erkend servicecentrum.
9. Houd de handgrepen droog, schoon en vrij van olie en vetten.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle voiligheidsvoorschriften van het betreffende product als tijd strikt in acht. VERKEERD GEBRUK of het Niet volgen van de voiligheidsinstructies in deze gebruksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BELANGRIJKE

VEILIGHEIDSINSTRUCTIES

ENC007-4

VOOR ACCU'S

1. Alvorens de accu in gebruik te nemen, leest u erst alle instructies en waarschuwingsopschriften op (1) de acculader, (2) de accu en (3) het apparatusaat waarin de accu worden aangebracht.

2. Haal de accu Niet uit elkaar.

3. Als de gebruikstijd aanzienlijk korter is geworden, stopt u onmiddelijk met het gebruik. Anders kan dit leiden tot kans op oververhitting, möglichke brandwonden en zelfs een explosie.
4. Als de elektrolyt in uw ogen komt, wast u deze uit met schoon water en raadpleegt u onmiddelijk een arts. Dit kan leiden tot verlies van gezichtsvermögen.
5. Sluit de accu nicht kort:

(1) Raak de occupolen Niet aan met enig geleidend materiaal.
(2) Bewaar de accu Niet op een plaats waar deze in aanraking kan komen met andere metalen voorwerpen, zoals spijkers, Munten, enz.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kan leiden tot een hoge stroomsterkte, oververhitting,/MMeijke brandwonden en zelfs een defect.

1. Bewaar het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu Niet in een vuur, zichs nicht als deze al ernstig beschadigd of helemaaal versleten is. De accu kan in een vuur explodingen.
3. Wees voorzichtig dat u de accu Niet LAST vallen of ergens tegenaan stoot.
4. Gebruik een accu die is gevalen of gestoten nichteer.

BEWAAR DEZE INSTRUCTIES.

Tips voor een lange levensduur van de accu

1. Laad de accu op voordat deze volledig leeg is.
   Wonneer u merkt dat het gereedschap minder vermogen heeft, stopt u met het gebruik ervan en laadt u erst de accu op.
2. Laad nooit een volledig opgeladen accu op.
   Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstemperatuur van 10^ tot 40^ . Laat een warmer accu eerst afkoelen voordat u deze oplaadt.

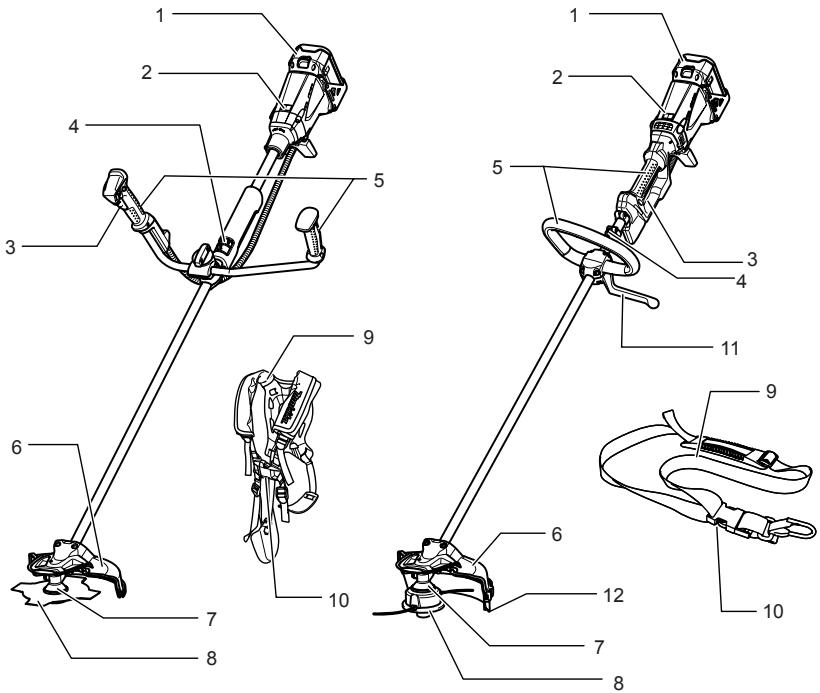

BESCHRIJVING VAN DE ONDERDELEN

1	Accu	7	Tandwielhuis
2	Bedrijfslampje	8	Snijgarnituur
3	Aan/uit-schakelaar	9	Schouverdraagstel
4	Oog (bevestigingspunt)	10	Gesp
5	Handvat	11	Beschemplaat
6	Beschemkap van snijgarnituur	12	Beschemkapopzetstuk

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Zorg ervoor dat het gereedschap isuitgeschakeld en dat de accu is verwijderd voordat u de werking van het gereedschap aanpast of controleert.

De accu aanbrengen en verwijderen (zie afb. 6)

• Schakel het gereedschap algid uit voordat u de accu aanbrengt of verwijdert.
• Om de accu te verwijdenen verschuft u de knop aan de voorkant van de accu en trekt u tegelijkkertijd de accuuit het gereedschap.
• Om de accu aan te brengen lijnt u de lip op de accuuit met de groef in de behuizing en duwt u de accu op zichplaats. Steek de accu zo ver möglichk in het gereedschap tot u een klikgeluid hoor. Als u het rode deel aan de bovenkant van de knop kurz zien, is de accu Niet goed aangebracht. Steek de accu zo ver möglichk erin tot het rode deel Niet meer zichtaar is.

Als u dit Niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
- Oefen geen große kracht uit bij het aanbrengen van de accu. Als de accu zich gemakkelijk in het gereedschap kan worden gestoken, worden deze Niet goed aangebracht.

In- en uitschakelen

LET OP:

• Controller altijd, voordat u de accu in het gereedschap steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert naar de uit-stand nadat deze is losgelaten. (zie aff. 7)

Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een uit-vergrendelknop aangebracht. Om het gereedschap te starten, drukt u de uitvergrendelknop in en knijpt u de aan/uit-schakelaar in. De draaisnelheid van het gereedschap neemt toe naarmate ueer druk uitoefont op de aan/uit-schakelaar. Laat de aan/uit-schakelaar los om het gereedschap te stoppen.

Werking van de omkeerschakelaar

WAARSCHUWING:

• Controller altijd of het gereedschap isuitgeschakeld en de accu is verwijderd,voordat u onkruid en dergelijkke verwijderd dat in het snijgarnituur verstrikt is geraakteniet kan worden verwijderd met behulp van de omkeerschakelaar.

LET OP:

• Controller als tijd de draairichting alvorens het gereedschap te gebruiken.
• Gebruik de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert voordat het gereedschap volledig stilstaat, kan het gereedschap worden beschadigd. (zie afb. 9 en 10)

Dit gereedschap heeft een omkeerschakelaar waarme de draairichting kan worden omgekeerd om onkruiden te verwijderen die verstrikt zitten in het snijgarnituur. Druk op de omkeerschakelaar vanaf Kant A voor de draairichting linksom(normaal), of vanaf kanT B voor de draairichting rechtsom (omgekeerd).

In de omgekeerde draairichting stopt het gereedschap automatisch kort nadat het is ingeschakeld.

De draaisnelheid veranderen (zie afb. 11 en 12)

Twee draaisnelheidsbereiken kuren vooraf worden ingesteld met behulp van de draaisnelheidkeuzeschakelaar.

Om het draaisnelheidsbereik te veranderen, verandert u de stand van de draaisnelheid-keuzeschakelaar zoat deze wijst maar "1" voor een lage draaisnelheid, of maar "2" voor een hoge draaisnelheid.

Accu- en motorbeveiligingsysteme

De accu en de motor zijn uitgerust met beveiligssystemen die automatisch het uitgangsvermögen verlagen of onderbreken om een lange levensduur te verkrijgen. In geval van overbelasting, verlaagt de beveiliging de draaisnelheid om de motor te beschermen. In dit geval branden of knipperen de volgende twee bedrijslampjes Niet.

De andere functies wordenijdens het gebruik als volgt aangegeven door de twee bedrijsflampjes. (zie afb. 13)

		Status	Te nemen maatregelen
-	Knippert	De acculading is bijna opgebruikt.	Vervang de accu door een volledig opgeladen accu.
-	Brandt	De accubeveiliging schakelt de stroom UIT - de acculading is volledig opgebruikt.	Vervang de accu door een volledig opgeladen accu.
Knippert	-	De overbelastingsbeveiliging schakelt de stroom UIT - de motor worden geblokkeerd.	Laat de aan/uit-schakelaar los en hef de oorzaak van de motorblokkering of overbelasting op. Als het snijgarnituur geblokkeerd worden door verstrikt onkruid of iets dergelijks, verwijdert u altiid de accu voordat u de blokkering opheft.
Brandt	-	De overbelastingsbeveiliging schakelt de stroom UIT - oververhitting.	Laat het gereedschap enige tijd afkoelen.
Knippert	Knippert	Elektrische of elektronische storing	Vraag uwplaatselijk erkende servicecentrum het gereedschap te repareren.

Nylondraad-snijkop (los verkrijgbaar voor modellen uitgerust met een snijblad)

A LET OP:

• Stoot nicht met de maaikop wanneer.Deze sneller dan 4.500min^-1 ronddraait of wanneer.Deze stilstaat.(zie afb.14)

De nylondraad-snijkop is een dubbele-draadkop uitergerust met een stoot-aanvoermechanisme.

Stootijdens het gebruik van het gereedschap de nylondraad-snijkop gegen de grond om extra nylondraad aan te voeren. De nylondraad worden automatisch afgeseden op de juiste lenghte door dejejes in het beschemkapopzetstuk.

OPMERKING:

Als de nylon draad nicht automatisch worden aangevoerd, volgt u de procedures die zich beschreiben onder "Onderhoud" om de nylordraad opniew op te wikkelen of te vervangen.

DE ONDERDELEN MONTEREN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrichten.
• Start het gereedschap alleen nadat het op de juiste wijze is gemonteerd.

De handgreep monteren (alleen voor fietsstuurhandgreep) (zie afb. 15)

Draai de knop los.

Plaats de handgreep:tussen de handgreepklem en de handgreepbevestiging.

Stel de handgreep af onder een hoek die u een comfortabele werkhouding bildet en zet.Deze daarna vast door de knop met de hand vast te draaien.

De beschemkap monteren (zie afb. 16 en 17)

WAARSCHUWING:

• Alleen de combinations van snijgarnituur en beschemkap die hieronder worden aangegeven mogen worden gebruikt. Als u zich hier niet aan houdt, kan ernstig letsel worden veroorzaakt. Gebruik het gereedschap nooit zonder de beschemkap.
• De buitendiameter van de snijgarnituur moet 230 mm়. Gebruik nooit een snijblad met een buitendiameter groter dan 230~mm

Bij gebruik van een metalen snijblad (zie afb. 18)

Bevestig de beschermkap op de klem met twee bouten, zoals afgebeeld. Draai de linker- en rechterbout gegelijkmatig vast.

Bij gebruik van een nylondraad-snijkop

LET OP:

• Wees voorzichtig u zich te snijden aan het mesje voor het afsnijden van de nylondraad aan de binnenkant van het beschemkapopzetstuk.
  Zorg ervoor dat het beschemkapopzetstuk volledig op de beschemkap worden geduwd. (zie afb. 19)

Bevestig de beschermkap op de klem met twee bouten, zoals aufgebeeld. Draai de linker- en rechterbout gegelijkmatig vast.

Bevestig het beschemkapopzetstuk door het op+zijnplaats te schuiven vanaf de zijkant van de beschemrkap, zoals afgebeel.

OPMERKING:

• Verwijder de beschermtape vanaf het mesje dat de nyndondraad moet afsnijden voordat u het beschemkapopzetstuk voor het eerst gebruikt. (zie afb. 20)

Om de beschemkap te verwijdenen, steekt u een platkopsschroevendraier in de inkeping op de beschemkap, duwt u hemnier binnen en schuift u tegelijkertijd het beschemkapopzetstuk los.

De snijmes aanbrengen

LET OP:

• Gebruik.altijd een origineel Dolmar-snijblad.
• Het snijblad要去 gezegeslepen zich en vrij় van barsten of breuken. Als het snijblad een steen raaktijdens het gebruik,要去 u de motor onmiddelijkuitschakelen en het snijblad controeren.
• Slijp of cervang het snijblad na elke drie uuig gebruik.
• Draag algijd beschermende handschoenen wanner u het snijblad hanteert.
• Bevestig.altijd de afdekking over het snijblad wanneer de machine Niet in gebruik is of worden vervoerd.
• De bevestigingsmoer van het snijblad (met veerring) is een verbruiksartikel. Als u slijtage of verworming van de veering opmerkt, moet u de moer verrangen. Vraag uwplaatselijk erkende servicecentrum de onderdelen te bestellen.

Draai het gereedschap ondersteboven zodate u het snijblad gemakkelijk Aunt verrangen. (zie afb. 21)

Om het snijblad te verwijderen, steekt u een inbussleutel door de opening in het beschemstuk en het tandwielhuis. Draai met de inbussleutel de ontvangerring tot每次都 worden vergrendeld. Draai de zeskantmoer (met linksdraaiend

schroefdraad) los met de dopsoleutel en verwijder de kom, klemring en inbussleutel. (zie afb. 22)

Monteer het snijblad op de as zodat de nok van de ontvangersring past in de inkeping in het middengat van het snijblad. Plaats de klemring, de kom en het snijblad en draai de zeskantmoer aan met een aantrekkoppel van 13 tot 23 Nm terwijui de ontvangersring gegenhoudt met de inbussleutel. (zie affb. 23)

Zorg ervoor dat het snijblad met de goede Kant omhoog wijst voor linksom draaien.

De nylondraad-snijkop monteren

A LET OP:

• Wanneer u met de nyndondraad-snijkop werkkt, brengt u Niet alleen de beschermkap maar tevens het beschermkapopzetstuk aan.
• Gebruik.altijd een originele Dolmar-snijkop.
• Als de nylondraad-snijkop een steen raaktijdens het gebruik, moet u de motor onmiddelijk uitschakelen en de nylondraad-snijkop controleren.

Draai het gereedschap ondersteboven zodat u de nylondraad-snijkop gemakkelijk Aunt verwangen. (zie afb. 24)

Steek de inbussleutel in de opening in het beschemstuk en het tandwiehuis en draai met de inbussleutel de ontvangerring tot deze worden vergrendeld. Breng de nylondraad-snijkop rechtstreeks aan op de as met schroefdraad en bevestig hem door hem linksom te draaien. Haal de inbussleutel eruit.

Om de nylondraad-snijkop te verwijderen, houdt u met de inbussleutel de ontvangerring op zijn plaatens draait u tegelijkertijd de nylondraad-snijkop rechtsom.

GEBRUIK

Correct gebruik van het gereedschap (met fietsstuurhandgreep)

Correcte lichaamshouding

WAARSCHUWING:

• Houd het gereedschap aktijd aan de rechterkant van uw lichaam zodate de linkerhelft van de handgreep zichrecht voor uw lichaam bevindt. De correcte lichaamshouding verkleint het risico op letselveroorzaakt door terugslag. (zie afb. 25)

Trek het schouderdraagstel aan zoals afgebeeld en hang het gereedschap stevig gegen uwrechtzerijde zodat de linkerhelft van de handgreep zich recht voor uw lichaam bevindt.

Bevestiging van het schouderdraagstel (zie afb. 26)

Draag het schouderdraagstel op uw rug en gesp het dicht zodate u een klikgeluid hoor. Controller erat het niet losgetrokken kan worden door eraan te trekken. Hang het gereedschap aan het schouderdraagstel, zoals afgebeeld.

Stel de lenghte van de draagriem zo af dat het snijblad parallel aan de grond hangt op een hoogte van 10 tot 30 cm boven de grond.

Losmaken (zie afb. 27)

In noodgevalu duwt u hard gegen de hendel van de gesp om het gereedschap los te make, en knijpt u de gesp in om het schouderdraagstel los te make.

WAARSCHUWING:

• Let er goed op dat u op dat moment de contrôle over het gereedschap behoudt. Zorg ervoor dat het gereedschap zich nicht in uwrichting of die richting vanemand die in de buurt staat beweegt. Als u dat Niet doet, kan dat leiden tot ernstig letsel.

Correct gebruik van het gereedschap (met beugelhandgreep)

Correcte lichaamshouting

WAARSCHUWING:

• Houd het gereedschap altijd aan de rechterkant van uw lichaam zodate beschermplaat zich recht voor uw lichaam bevindt. De correcte lichaamshouding verkleint het risico op letsel veroorzaakt door terugslag. (zie afb. 28)

Trek het schouderdraagstel aan zoals afgebeeld en hang het gereedschap stevig gegen uwrechtzerzijde zodat de beschermplaat zich recht voor uw lichaam bevindt.

Bevestiging van het schouderdraagstel (zie afb. 29)

Hang het schouderdraagstel over uw linkerschouder door uw hoofd en rechterarm erdoor te steken. Gesp het vast aan de ophanghaak tot u een klikgeluid hoort. Controller der het het Niet losgetrokken kan worden door eraan te trekken. Hang het gereedschap aan het schouderdraagstel, zoals afgebeeld.

Stel de lenghte van de draagriem zo af dat het snijblad parallel aan de grond hangt op een hoogte van 10 tot 30 cm boven de grond.

Losmaken (zie afb. 30)

In moodgevallen knijpt u de gesp in om het schouderdraagstel los te make.

WAARSCHUWING:

• Let er goed op dat u op dat moment de contrôle over het gereedschap behoudt. Zorg ervoor dat het gereedschap zich nicht in uw richting of inrechtig van meemand die in du buart staat beweegt. Als u dat Niet doet, kan dat leiden tot ernstig letse!.

ONDERHOUD

LET OP:

Zorg er altijd voor dat het gereedschap isuitgeschakeld en de accu is verwijderd,voordat u eeninspectie of onderhoud uitvoert.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, verrormen of barsten.

Tandwiehuis smeren met vet (zie afb. 31)

Breng elke 30 eer vet (Shell Alvania 2 of gelijkwaardig) aan via de smeeropening in het tandwiehuis. (Origineel Dolmar-smeervet kan worden aangeschaft bij uw Dolmar-dealer.)

De nylondraad verrangen

WAARSCHUWING:

• Laat de aan/uit-schakelaar los en verwijder de accu uit het gereedschap voordat u de nylondraad verrangt.
• Controller of het deksel van de nylondraad-snijkop goed op de behuizing is bevestigd, zoals hieronder

beschreiben. Als dit Niet het geval is, kan hij uit elkaar vliegen en ernstig letsel veroorzaken. (zie afb. 32)

Druk de vergrendelnokken van de behuizingaar bennen om het deksel eraf te tilen, verwijder verrolgens de draadspoel en haal de resterende nylondraadaar vanaf. (zie afb.33)

Haak het midden van de totale lenghte van de(APieuwe nylondraad in de inkeping in het midden van de draadspoel en zorg ervoor dat een uiteinde ongeveer 80 mm langer is dan het andere.

Wikkel cervolgens beide draadhelften rond de draadspoel in de draairichting van de snijkop (de wikkelrichting linksom worden aangegeven door de pij LH, en de wikkelrichting rechtsom worden aangegeven door de pij RH op de zijkant van de draadspoel). (zie afb. 34) Wikkel op 100mm na de volledige lenghte van de nylordraad op de draadspoel, en haak de uiteinden tijdelijk in de inkening in de zijkant van de draadspoel. (zie afb. 35)

Plaats de draadspoel in de behuizing zodat de groeven enuitsteeksels op de spoel overeenkomen met die in de behuizing. Zorg ervoor dat de zijkant van de draadspoel waarop de letters staan maar buiten wijst. Maak nu de uiteinden van de nylondraad los uit hun tijdelijke positie en voer de nylondraden door de openingsen zodat ze uit de behuizing steken. (zie afb. 36)

Lijn het uitsteeksel op de onderkant van het dekseluit met de sleuven aan de openingsen. Druk daarna het deksel stevig op de behuizing zDat hij worden vergrendeld.

Controller of de vergrendelnokken zich volledig spreiden in het deksel.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud en afstelingen te worden uitgevoerd door een erkend Dolmar-servicecentrum, en alttid met gebruikmaking van originele Dolmar-verbangingsonderdelen.

PROBLEM OPLOSSEN

Alvorens om reparatie te verzoeken, voert u eerst zich een inspectie uit. Als u een probleem ondvindt dat Niet in deze handleiding worden beschreiben, haalt u het

gereedschap Niet onmiddelijk uit elkaar. Vraag in plaats waar van een erkend Dolmar-servicecentrum, en altijd met gebruikmaking van originele Dolmar-verbangingsonderdelen, het gereedschap te repareren.

Toestand tijdens defect	Oorzaak	Handeling
Motor loopt nicht.	De accu is Niet aangebrachte.	Breng de accu aan.
	Probleem met de accu (lage spanning)	Laad de accu op. Als het opladen nicht helpt, verwangt u de accu
	De aandrijving werkeltiet nog.	Vraag uwplaatselijk erkende servicecentrum het gereedschap te repareren.
De motor stoot korte tijd na het starten.	De draairichting is omgekeerd.	Verander de draairichting met de omkeerschakelaar.
	De accu is bijna leeg.	Laad de accu op. Als het opladen nicht helpt, verwangt u de accu
	Oververhitting.	Laat het gereedschap enige tijf afkoelen.
De juiste draaisnelheid worden nicht bereikt.	De accu is Niet goed aangebrachte.	Breng de accu aan zoals beschreven in deze gebruiksaanwijzing.
	Het accuvermogen neemt af.	Laad de accu op. Als het opladen nicht helpt, verwangt u de accu
	De aandrijving werkeltiet nog.	Vraag uwplaatselijk erkende servicecentrum het gereedschap te repareren.
Het snijgarnituur draait nicht: Stop het gereedschap onmiddelijk!	Vreemde voorwerpen, zoals een tak, zitten klem tussen de beschemmkap en het snijgarnituur.	Verwijder het vreeimde voorwerp.
	De bevestigingsmoer van het snijblad zich los.	Draai de moer goed vast, zoals beschreven in deze gebruiksaanwijzing.
	Het snijblad is verbogen.	Vervang het snijblad.
	De aandrijving werkeltiet nog.	Vraag uwplaatselijk erkende servicecentrum het gereedschap te repareren.
Abnormale trillingen: Stop het gereedschap onmiddelijk!	Eén uiteinde van de nylondraad is afgeb broken.	Stoot tijdens het gebruik van het gereedschap de nylondraad-snijkop gegen de grond om extra nylondraad aan te voeren.
	Het snijblad is verbogen, gescheurd of versleten.	Vervang het snijblad.
	De bevestigingsmoer van het snijblad zich los.	Draai de moer goed vast, zoals beschreven in deze gebruiksaanwijzing.
	Het snijblad is Niet goed bevestigd.
	De aandrijving werkeltiet nog.	Vraag uwplaatselijk erkende servicecentrum het gereedschap te repareren.
Het snijgarnituur en de motor+kunnen nicht stoppen: Verwijder de accu onmiddelijk!	Elektrische of elektronische storing.	Verwijder de accu en vraag uwplaatselijk erkende servicecentrum het gereedschap te repareren.

ACCESSOIRES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Dolmar-gereedschap dat in deze gebruiksaanwijzing worden beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personelijk letsel opleveren. Gebruik de accessoires of

hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden.

Mocht umeer informatie wollen hebben over deze accessoires, dan kurz ucontact opnemen met uw plaatselijke Dolmar-servicecentrum.

• Metalen snijblad
• Nylondraad-snijkop
• Stokheggenschaarhulpstuk
  Stoksoeizaaghulpstuk

Grondfreeshulpstuk
- Originele Dolmar accu en lader

Voor model AT-3623

Geluid

ENG104-2

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens ISO22868:

Geluidsdrukniveau (L_pA) : 79,7 dB (A)

Onzekerheid (K): 2,5 dB (A)

Het geluidsniveau kanijdens gebruik hoger worden dan 80 dB (A).

Draag gehoorbescherming.

Trilling

ENG244-1

De trillingsemissiewaarde is bepaald volgens ISO22867 en EN786:

Trillingsemissie (a_h) .. 2,5m / s^2 of minder

Onzekerheid (K): 1,5 m/s²

Voor model AT-3630

Geluid

ENG104-2

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN786:

Geluidsdrukniveau (L_pA) : 79,3 dB (A)

Onzekerheid (K): 2,5 dB (A)

Het geluidsniveau kanijdens gebruik hoger worden dan 80 dB (A).

Draag gehoorbescherming.

Trilling

ENG244-1

De trillingsemissiewaarde is bepaald volgens EN786:

Trillingsemissie (a_h) .. 2,5m / s^2 of minder

Onzekerheid (K): 1,5 m/s²

Alleen voor Europese landen

ENH021-5

EU-verklaring van conformiteit

Ondergetekenden, Tamiro Kishima en Rainer

Bergfeld, als erkende vertegenwoordigers van Dolmar

GmbH, verklaren dat de DOLMAR-machine(s):

Aanduiding van de machine:

Accubosmaier

Modelnr./Type:AT-3623

Technische gegevens: zie de tabel "TECHNISCHE GEGEVENS".

Voldoet aan de volgende Europese richtlijnen: 2000/14/EU en 2006/42/EU

En is gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten:

EN60745 en ISO11806

D-22045 Hamburg, Duitsland

De conformiteitsbeoordelingsprocedure vereist door Richtlij 2000/14/EC was is Overeenstemming met annex V.

Gemeten geluidsvermogenniveau: 93,6 dB

Gegarandeerd geluidsvermogenniveau: 95 dB

16 oktober 2009

Tamiro Kishima Hoofddirecteur

Alleen voor Europese landen

ENH212-10

EU-verklaring van conformiteit

Ondergetekenden, Tamiro Kishima en Rainer

Bergfeld, als erkende vertegenwoordigers van Dolmar

GmbH, verklaren dat de DOLMAR-machine(s):

Aanduiding van de machine:

Accuraskantmaier

Modelnr./Type:AT-3630

Technische gegevens: zie de babel "TECHNISCHE

GEGEVENs".

Voldoet aan de volgende Europese richtlijnen:

2000/14/EU en 2006/42/EU

En is gefabricieerd in overeenstemming met de volgende

normen of genormaliseerde documenten:

EN60745 en EN60335

De technische documentation wirdt bewaard door:

Dolmar GmbH,

D-22045 Hamburg, Duitsland

De conformiteitsbeordelingsprocedure vereist door

Stein D-51105 Köln, Duitsland. Identificatienr. 0197

Gemeten geluidsvermogenniveau: 91,3 dB

Gegarandeerd geluidsvermogenniveau: 93 dB

16 oktober 2009

Tamiro Kishima Hoofddirecteur
