Producttype	Luchtwarmte-water monobloc warmtepomp
Merk	Panasonic
Model	WHMDC16H6E5
Nominaal vermogen (verwarming)	16 kW
Elektrische voeding	230 V / 50 Hz eenfase
Afmetingen (bij benadering)	Breedte: 800 mm, Hoogte: 600 mm, Diepte: 300 mm
Gewicht (bij benadering)	45 kg
Koelmiddel	R32
Hoofdfuncties	Verwarming, Sanitair warm water, Snelmenu, Turbo verwarming, Stille modus, Weekprogrammering, Gedwongen SWW, Gedwongen hulpverwarming, Geforceerd ontdooien
Bediening	Bedrade afstandsbediening met LCD-scherm
Afstandsbediening vergrendelen	Ja, met pincode (resetbaar naar 0000)
Instelzone	Tot 2 zones
Klokprogrammering	6 programma's per dag, tot 7 dagen
Foutmeldingen weergeven	Ja, met foutcode en reset mogelijk
Geluidsniveau (stille modus)	Instelbaar op 6 niveaus
Onderhoud en reiniging	Zie de volledige handleiding voor instructies
Onderdelen en repareerbaarheid	Repareerbaarheidsindex niet opgegeven; neem contact op met Panasonic of een erkende installateur

Veelgestelde vragen - WHMDC16H6E5 PANASONIC

Hoe gebruik ik het snelmenu op de afstandsbediening?

Druk op Menu, gebruik de pijltjestoetsen ▲▼▲▷ om een optie te selecteren, druk vervolgens op ↓ om in/uit te schakelen. Druk op Terug of opnieuw op Menu om terug te keren naar het hoofdscherm.

Waar dient de Turbo verwarmingsmodus voor?

De Turbo verwarmingsmodus zorgt ervoor dat de gewenste temperatuur sneller wordt bereikt bij verwarmen of koelen. Deze wordt ongeveer 1 minuut na selectie geactiveerd.

Hoe activeer ik de stille modus?

Selecteer het pictogram Stille modus in het snelmenu, kies vervolgens het stiltniveau (1 tot 6) en bevestig. De modus start ongeveer 1 minuut na activering.

Hoe programmeer ik de verwarming per week?

Selecteer in het snelmenu Weekprog. Kies een programma (1 tot 6), stel de tijd, modus, temperatuur voor elke zone in en herhaal dit voor de gewenste dagen. Bevestig elke stap met ↓.

Wat te doen als de afstandsbediening is vergrendeld?

Als de vergrendeling is ingeschakeld, toont het hoofdscherm een hangslot. Druk op een willekeurige toets, voer vervolgens de 4-cijferige pincode in (standaard 0000). Om het wachtwoord te resetten, drukt u op het uit-scherm tegelijkertijd op de toetsen ◀, ▶ en Menu gedurende 5 seconden, selecteer vervolgens Reset.

Hoe dwing ik de productie van sanitair warm water af?

Selecteer in het snelmenu Geforceerd SWW noodverwarming. Deze functie activeert het elektrische noodverwarmingselement om het boilwater te verwarmen. Let op: deze wordt uitgeschakeld als de modus Gedwongen verwarming actief is.

Hoe ontdooi ik handmatig de leidingen?

Selecteer Geforceerd ontdooien in het snelmenu. Bevestig met ↓. Het scherm toont 'Verzoek geaccepteerd'. Zorg ervoor dat alle units zijn uitgeschakeld voordat u deze functie gebruikt.

Hoe reset ik een foutmelding?

Kies in het snelmenu Reset foutcodes en bevestig met ↓. Het scherm toont 'Verzoek geaccepteerd'. Alle units moeten zijn uitgeschakeld voor het resetten.

Kan ik de instellingen van een tijdsprogramma kopiëren naar een ander?

Ja, in de klokprogrammering selecteert u Klokkopiëren. U kunt de instelling van een bestaande timer naar een ander tijdslot kopiëren.

Wat te doen als de programmeertijden overlappen?

Als een tijdsprogramma een ander overlapt, toont het scherm 'De ingestelde tijd overlapt'. U moet de tijden aanpassen om overlapping te voorkomen. Het systeem staat niet toe dat twee programma's tegelijkertijd actief zijn.

GEBRUIKSAANWIJZING WHMDC16H6E5 PANASONIC

Handleiding snelmenu

(Mono bloc) Air-to-Water Warmtepomp

20-25

Nederlandss

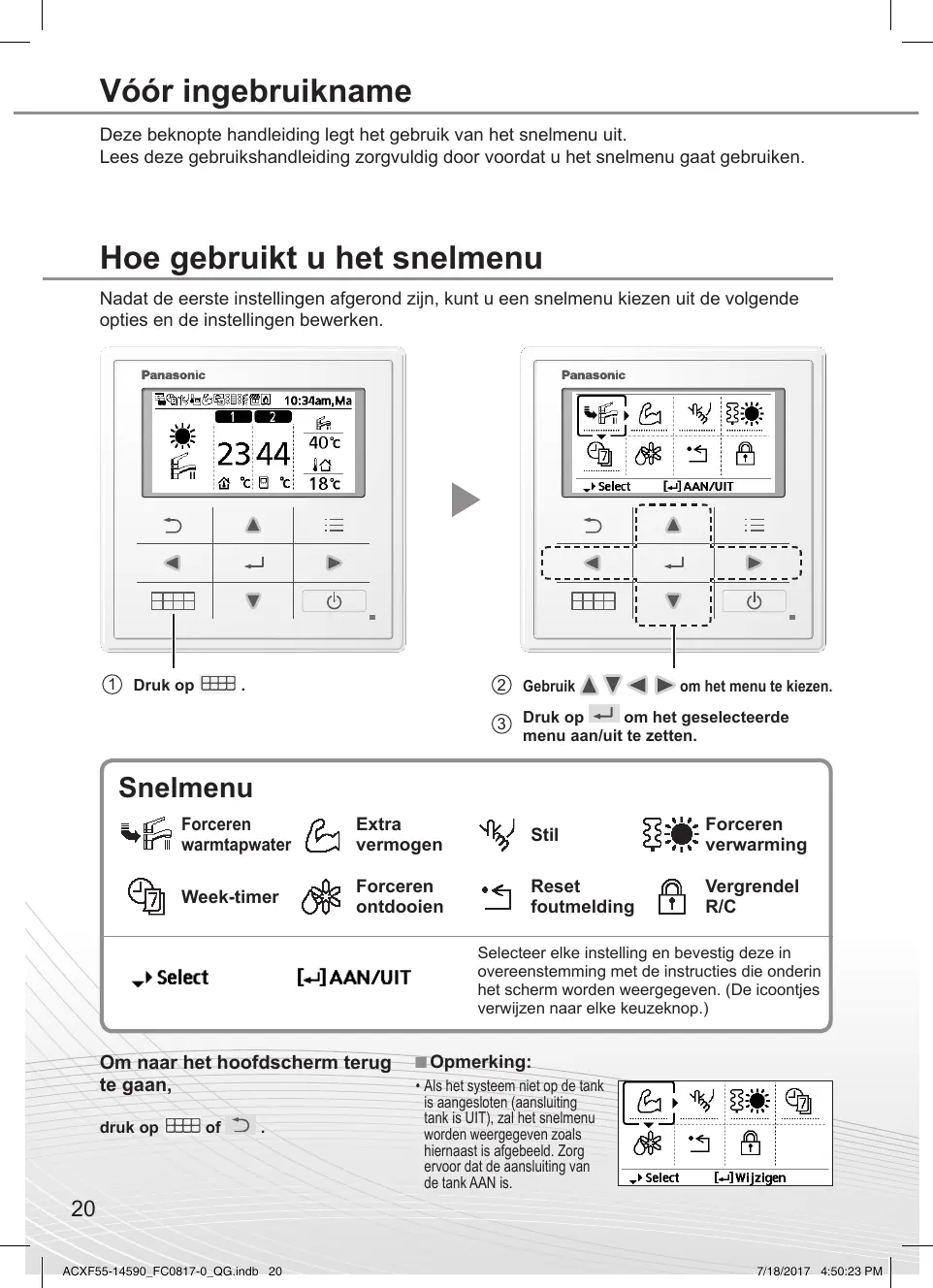

Deze beknopte handleiding legt het gebruik van het snelmenu UIT.

Lees.Deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

Hoe gezbrukt u het snelmenu

Nadat de eerste instellingen afgerond zich,kest u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

① Druk op

② Gebruik ▲ ▼ ▪ om het menu te kiezen.

③ Druk op ↓ om het geseleeteerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater
Extra vermogen

Stil

Forceren verwarming

Week-timer

Forceren ontdooien

Resetfoutmelding

Vergrendel R/C

Select

AAN/UIT

Selecteer elke instelling en bevestig.Deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzen aan elke keuzeknop.)

Om maar het hoofdschem terug Opmerking:

te gaan,

druk op l of

• Als het systeme Niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven Zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met "........." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of UIT te schakelen.

Druk op , om uw keuze te bevestigen.

• Forceren warmtapwater isuitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is nicht beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmthapwater uitgeschakeld is, zullen werkking en stand teruggaan maar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werkking van het verwarmings-/koelingsssystem krachtiger te make.

Druk op , om uw keuze te bevestigen.

(De krachtige werkung start onceveer 1 minuut nadat is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkkt ongeveeer 30 minuten.

• De stand extra vermogen werkkt ongeveer 60 minuten.

• De stand extra vermogen werkt ongeveer 90 Minutes.

Opmerking:

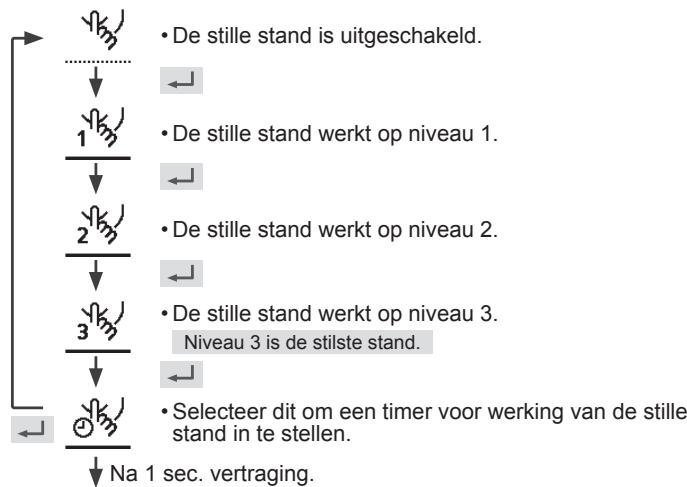

Selecteer dit icoontje voor een stille werkinq.

Druk op , om uw keuze te bevestigen.

(De stille werkung start ongeveer 1 minuut nadat is ingedrukt.)

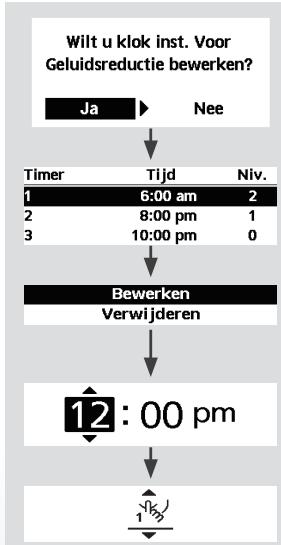

• Selecteer "Ja" met gebruik van de knappen.

Selecteer schema "1" ~ "6".

Selecteer "Bewerken".

• Als u "Verwijden" selecteert, worden de timerinstelling van het gekozen schemgewist.

Stel de uren en Minutes in.

Selecteer het niveau van de stille stand.

Opmerking:

• Als deijd overlap met een andere schema worden op het scherm "Ingestelde tijd overlap!" weergegeven.

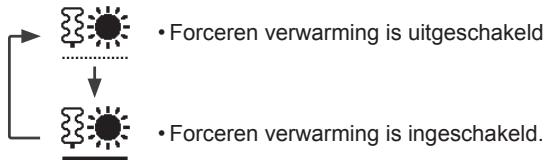

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op , om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is nicht beschikbaar als het apparaat al in bedrijf is en "Schakel unituit voor installmenter instelleningen!" wordt dan op het scherm weergegeven.

Schakel unituit voor installateur instelleningen!

[2]Dicht

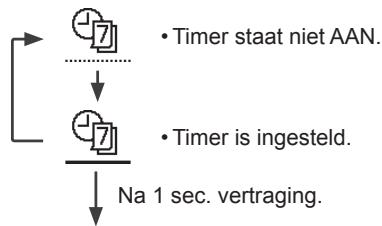

Week-timer

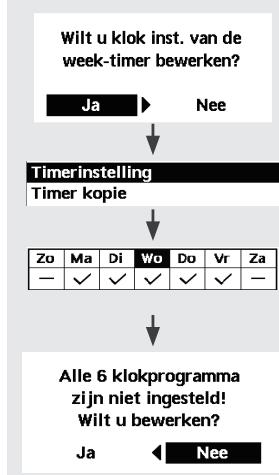

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op , om uw keuze te bevestigen.

Selecteer "Ja".

• Als u "Nee" selecteert, zal het scherm terugkeren maar het hoofdschem.
• Timerinstelling: Selecteer instelling timer om de week-timer te bewerken.
• Timer kopie: Selecteer om een timerinstelling te kopiernen.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de ▲▼ knappen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeme de 2-zone instelling heeft).

Zaterdag: Timer 1: Inst. temp.
Zone1	Zone2
Aan	25°C	Aan	25°C

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is nicht beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
  24 - Als u de week-timer in 2 zones hebt ingesteld, dan要去 udezelfde procedure voor zone 2 herhalen.

Selecteer om bevroren leidingen te ontdooien.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[3]Dicht

Forceren ontdooien

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Resetfoutmelding

Verzoek geacepteerd!

Dicht

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systemeruggezet worden daar de vorige instellenen.

Selecteer om de afstandsbediening te vergrendelen.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Wilt u de bediening vergrendelen?

Nee

Selecteer "Ja".

(Het hoofschemm worden vergrendeld.)

• Als "Nee" worden geseleede, za het scherm terugkeren maar het hoofdschem.

Vergrendel R/C

Ontgrendeling van de afstandsbedietening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Selecteer"Reset".

1.Wachtwoord is gereset naar 0000
2.Bediening is nicht vergrendeld

(Het scherm gaat na 3 seconden uit.)
