Tipo di prodotto	Pompa di calore aria-acqua monoblocco
Marca	Panasonic
Modello	WHMDC16H6E5
Potenza nominale (riscaldamento)	16 kW
Alimentazione elettrica	230 V / 50 Hz monofase
Dimensioni (circa)	Larghezza: 800 mm, Altezza: 600 mm, Profondità: 300 mm
Peso (circa)	45 kg
Refrigerante	R32
Funzioni principali	Riscaldamento, Acqua calda sanitaria, Menu rapido, Riscaldamento Turbo, Modalità silenziosa, Programmazione settimanale, Forzatura ACS, Forzatura riscaldamento ausiliario, Sbrinamento forzato
Controllo	Telecomando filare con display LCD
Blocco telecomando	Sì, tramite codice PIN (resettabile a 0000)
Zona di regolazione	Fino a 2 zone
Programmazione orologio	6 programmi al giorno, fino a 7 giorni
Visualizzazione errori	Sì, con codice di errore e possibile inizializzazione
Livello sonoro (modalità silenziosa)	Regolabile su 6 livelli
Manutenzione e pulizia	Consultare il manuale completo per le istruzioni
Ricambi e riparabilità	Indice di riparabilità non comunicato; contattare Panasonic o un installatore autorizzato

Domande frequenti - WHMDC16H6E5 PANASONIC

Come utilizzare il menu rapido sul telecomando?

Premere Menu, utilizzare le frecce ▲▼▲▷ per selezionare un'opzione, quindi premere ↓ per attivare/disattivare. Per tornare alla schermata principale, premere Indietro o Menu di nuovo.

A cosa serve la modalità Riscaldamento Turbo?

La modalità Riscaldamento Turbo consente di raggiungere più rapidamente la temperatura impostata in riscaldamento o raffreddamento. Si attiva circa 1 minuto dopo la selezione.

Come attivare la modalità silenziosa?

Selezionare l'icona Modalità silenziosa nel menu rapido, quindi scegliere il livello di silenzio (1 a 6) e confermare. La modalità si avvia circa 1 minuto dopo l'attivazione.

Come programmare il riscaldamento settimanale?

Nel menu rapido, selezionare Prog. sett. Scegliere un programma (1 a 6), impostare l'ora, la modalità, la temperatura per ciascuna zona e ripetere per i giorni desiderati. Confermare ogni passaggio con ↓.

Cosa fare se il telecomando è bloccato?

Se il blocco è attivato, la schermata principale mostra un lucchetto. Premere un tasto qualsiasi, quindi inserire il codice PIN a 4 cifre (default 0000). Per resettare la password, nella schermata di spegnimento, premere contemporaneamente i tasti ◀, ▶ e Menu per 5 secondi, quindi selezionare Reset.

Come forzare la produzione di acqua calda sanitaria?

Nel menu rapido, selezionare Forzatura ACS di emergenza. Questa funzione attiva la resistenza elettrica di emergenza per riscaldare l'acqua del serbatoio. Notare che è disattivata se la modalità Forzatura riscaldamento è attiva.

Come sbrinare manualmente i tubi?

Selezionare Forzatura sbrinamento nel menu rapido. Confermare con ↓. Lo schermo mostra 'Richiesta accettata'. Assicurarsi che tutte le unità siano spente prima di utilizzare questa funzione.

Come resettare un errore?

Nel menu rapido, scegliere Inizializzazione codici errore e confermare con ↓. Lo schermo mostra 'Richiesta accettata'. Tutte le unità devono essere spente prima del reset.

Posso copiare le impostazioni da un programma orario a un altro?

Sì, nella programmazione orologio, selezionare Copia orologio. È possibile copiare l'impostazione di un timer esistente su un altro slot orario.

Cosa fare se le ore di programmazione si sovrappongono?

Se un programma orario si sovrappone a un altro, lo schermo mostra 'L'ora impostata si sovrappone'. È necessario modificare le ore per evitare la sovrapposizione. Il sistema non consente due programmi attivi contemporaneamente.

MANUALE UTENTE WHMDC16H6E5 PANASONIC

Guida rapida dei menu

Pompa di calore Aria-acqua (Mono bloc)

14-19

Italiano

Selezione "Reinicio".

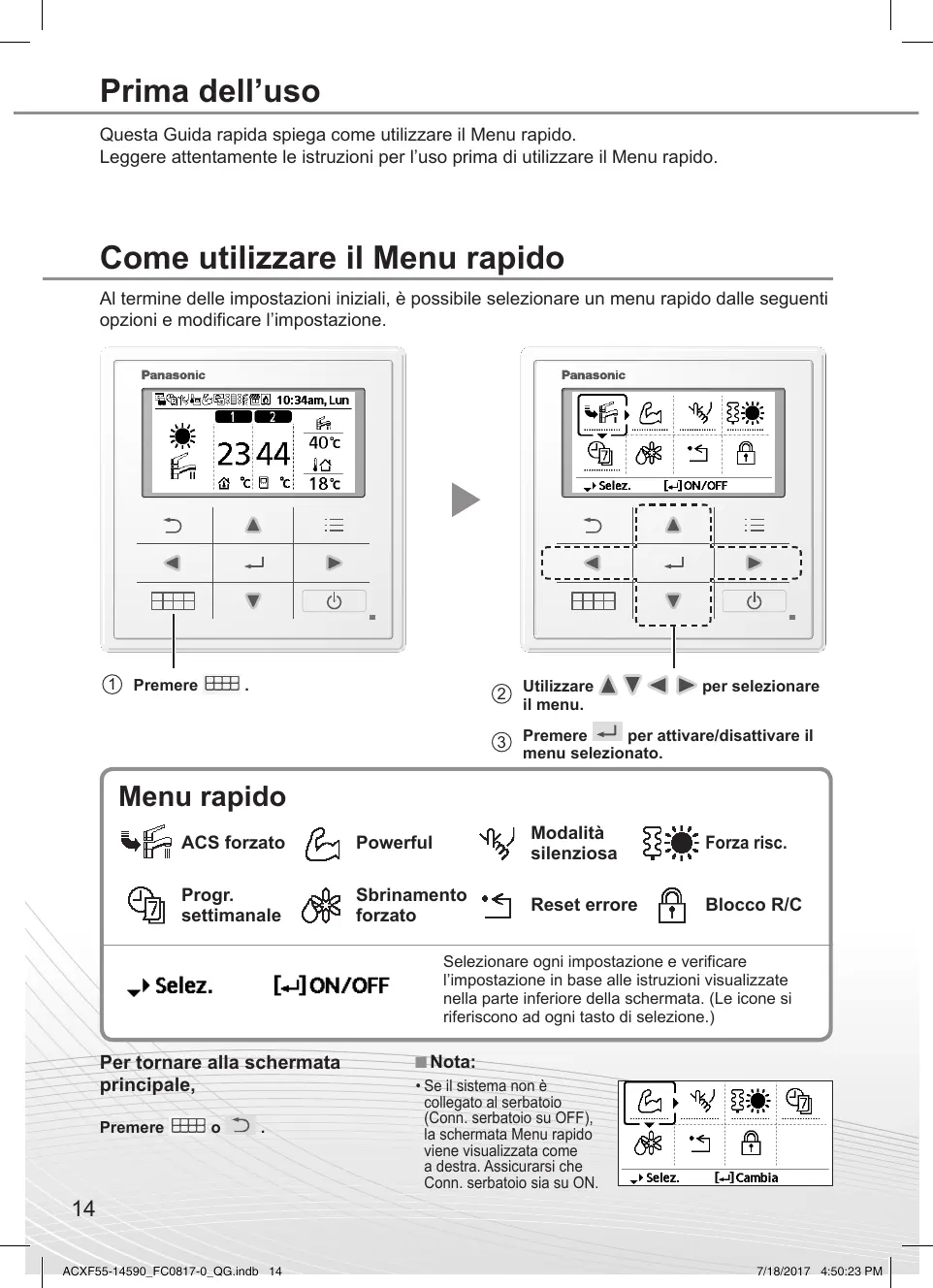

Questa Guida rapida spiega come utilizzato il Menu rapido.

Leggere attendamente le istruzioni per l'uso prima di utilizzato il Menu rapido.

ComeutilizzareilMenurapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalles seguenti opzioni e modificare l'impostazione.

① Premere

Utilizzato per selezionare il menu.
Premere per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Forza risc.

Progr. settimanale

Sbrinamento forzato
Reset errore

Blocco R/C

Selez.
[+]ON/OFF

Selezionare agli impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Leicone si riferisce ad agli tasto di selezione.)

Per tornare alla schermata principale,

Premere

Nota:

Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con "..........." = OFF

• Icona operativa indicata con “——” = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

■ Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

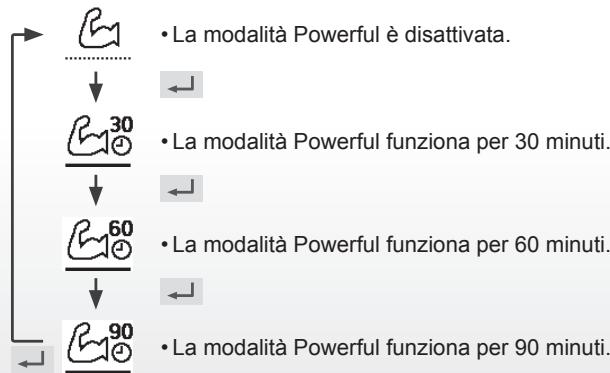

Powerful

Selezionare questa icona per azionare in a massima potenza l'impiano di riscaldamento/raffreddamento.

Premere perconfermarelascelta.

(II funzionamento Powerful si avvia circa 1 minuto après la pressione di ).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

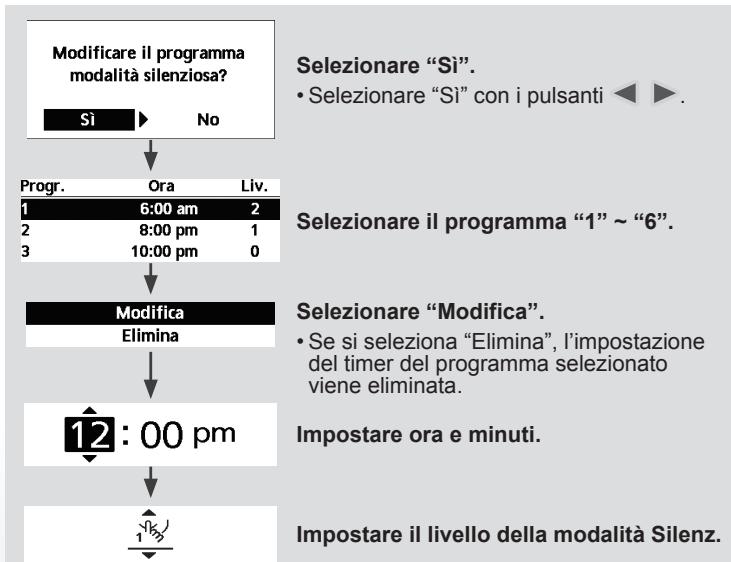

Modalità silenziosa

Selezionare esta icona per un funzionamento silenzioso.

Premere per confirmare la scelta.

(II funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←].

Nota:

• Se l'ora si sovrappone con un altre programmata, sullo schermo viene visualizzato "L'ora impostata si sovrappone".

Forza risc.

Selezionare per forzare l'attivazione della resistenza.

Premere per confirmare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è gli attivata è viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[B]Chiudi

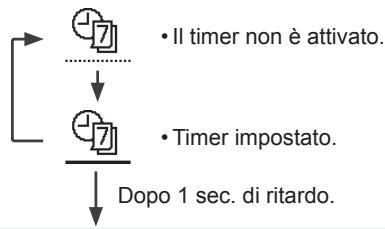

Progr. settimanale

Selezionare esta icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere per conformmare la scelta.

Selezionare "Si".

• Se si selezione "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

• Copia orari: SeLECTIONARE per copiare una configurazione orario.

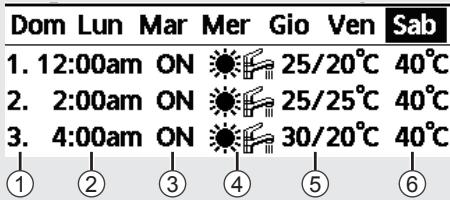

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata esta schermata.

① Selezionare il programma "1" ~ "6".
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionare la modalità operativa.

A/A/ // // //

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se ilsystema dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.

Zona1		Zona2
ON	25℃	ON	25℃

⑥ Impostare la temperatura del serbatoio.

Nota:

Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. 18 Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere per confirmare la scelta.

(Quando si accetta la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

Reset erre

Selezionare per ripristinare le precedenti impostazioni quando si verifica un erre.

Premere per confirmmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezione questa modalità che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere perconfermarelascelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Bloccare il controlo remoto?

No

Selezionare "Si".

(La schermata principale viene bloccata.)

• Se si selezione "No", si torna alla schermata principale.

Per sbloccare il telecomando Premere un tasting.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selectionare "Reset".

(Lo schermo si spagne dopo 3 secondi.)
