Type d'appareil	Pompe à chaleur air/eau monobloc
Gamme	Aquarea Haute Performance Série H
Puissance de chauffage nominale	16 kW (A+7°C / W 35°C)
Puissance de refroidissement	12,2 kW
Puissance absorbée (chauffage)	3,74 kW
COP nominal	4,28 (A+7°C / W 35°C)
SCOP basse température (35°C)	4,83
SCOP haute température (55°C)	3,33
Classe énergétique	A+++ (35°C) / A++ (55°C)
Fluide frigorigène	R410A - charge 2,1 kg
Plage température extérieure	-20°C à +35°C
Température eau sortie (chauffage)	25°C à 55°C
Température eau sortie (refroidissement)	5°C à 20°C
Débit eau nominal	45,9 L/min (ΔT 5 K / 35°C)
Niveau sonore charge partielle	65 dB(A)
Niveau sonore pleine charge	72 dB(A)
Alimentation électrique	Monophasé 230 V - 30 A
Courant de fonctionnement	16,9 A
Dimensions H x L x P	1 410 x 1 283 x 320 mm
Poids net	140 kg

FOIRE AUX QUESTIONS - WHMDC16H6E5 PANASONIC

Quelle est la puissance de chauffage de la Panasonic WH-MDC16H6E5 ?

La Panasonic WH-MDC16H6E5 Aquarea délivre une puissance de chauffage de 16 kW dans les conditions nominales (température extérieure +7°C, eau à 35°C). Son COP atteint 4,28, ce qui signifie que pour 1 kW d'électricité consommé, l'appareil produit 4,28 kW de chaleur.

Cette pompe à chaleur fonctionne-t-elle par grand froid ?

Oui, la plage de fonctionnement en mode chauffage s'étend de -20°C à +35°C en température extérieure. L'appareil maintient une production de chaleur même par températures très négatives, ce qui le rend adapté aux régions à hivers rigoureux.

Quelle est la classe énergétique de la WH-MDC16H6E5 ?

Ce modèle est classé A+++ pour le chauffage basse température (35°C) et A++ pour le chauffage haute température (55°C) selon la réglementation ErP européenne. Son SCOP est de 4,83 à 35°C et de 3,33 à 55°C, garantissant des économies d'énergie substantielles par rapport à un chauffage électrique classique.

Ce modèle peut-il produire de l'eau chaude sanitaire ?

Oui, la WH-MDC16H6E5 est compatible avec la production d'eau chaude sanitaire (ECS). La température maximale de l'eau en sortie est de 55°C, suffisante pour un usage sanitaire, éventuellement couplée à un ballon thermodynamique ou électrique d'appoint.

Quel fluide frigorigène utilise cette unité ?

Ce modèle utilise le fluide frigorigène R410A avec une charge de 2,1 kg (GWP 2088, équivalent CO2 : 4,385 t). Le circuit frigorifique est entièrement intégré dans l'unité monobloc, sans liaison frigorifique à réaliser sur le chantier lors de l'installation.

Comment raccorder électriquement la WH-MDC16H6E5 ?

L'appareil fonctionne en monophasé 230 V et nécessite un fusible de 30 A avec un câble de section 3 x 4,0 ou 3 x 6,0 mm². La puissance absorbée est de 3,74 kW pour un courant de fonctionnement de 16,9 A. Le raccordement doit impérativement être réalisé par un électricien qualifié.

Quel est le niveau sonore de cette pompe à chaleur ?

Le niveau de pression acoustique est de 65 dB(A) à charge partielle et 72 dB(A) à pleine charge. Prévoyez un emplacement respectant les distances réglementaires vis-à-vis des habitations voisines et des ouvertures de façade pour limiter les nuisances sonores.

Ce modèle dispose-t-il d'un mode refroidissement actif ?

Oui, la WH-MDC16H6E5 intègre un mode refroidissement actif avec une puissance de 12,2 kW. La température de l'eau en sortie peut descendre jusqu'à 5°C, permettant de rafraîchir le logement via un plancher rafraîchissant ou des ventilo-convecteurs.

Quelles sont les dimensions et le poids de cet appareil ?

L'unité extérieure mesure 1 410 mm de haut, 1 283 mm de large et 320 mm de profond, pour un poids de 140 kg. Prévoyez une surface de sol solide et de niveau, ainsi qu'un dégagement suffisant autour de l'appareil pour la circulation d'air et la maintenance.

Est-il possible de connecter plusieurs unités en cascade ?

Oui, ce modèle est compatible avec la fonction cascade Aquarea, permettant de coupler plusieurs pompes à chaleur pour augmenter la puissance totale disponible. Cette option est particulièrement adaptée aux grandes maisons ou aux bâtiments tertiaires avec des besoins élevés.

Quel débit d'eau faut-il prévoir dans le circuit hydraulique ?

Pour un delta T de 5 K à 35°C, le débit nominal recommandé est de 45,9 L/min. Vérifiez que la pompe de circulation et les canalisations sont correctement dimensionnées pour atteindre ce débit sans perte de charge excessive dans l'installation.

Comment piloter à distance la WH-MDC16H6E5 ?

L'appareil est compatible avec Aquarea Smart Cloud de Panasonic, permettant un pilotage à distance via application smartphone. Il supporte également la fonction Smart Grid pour adapter automatiquement la consommation aux tarifs électriques heures creuses/heures pleines.

MODE D'EMPLOI WHMDC16H6E5 PANASONIC

Pompe à chaleur air-eau (Mono bloc)

44-49

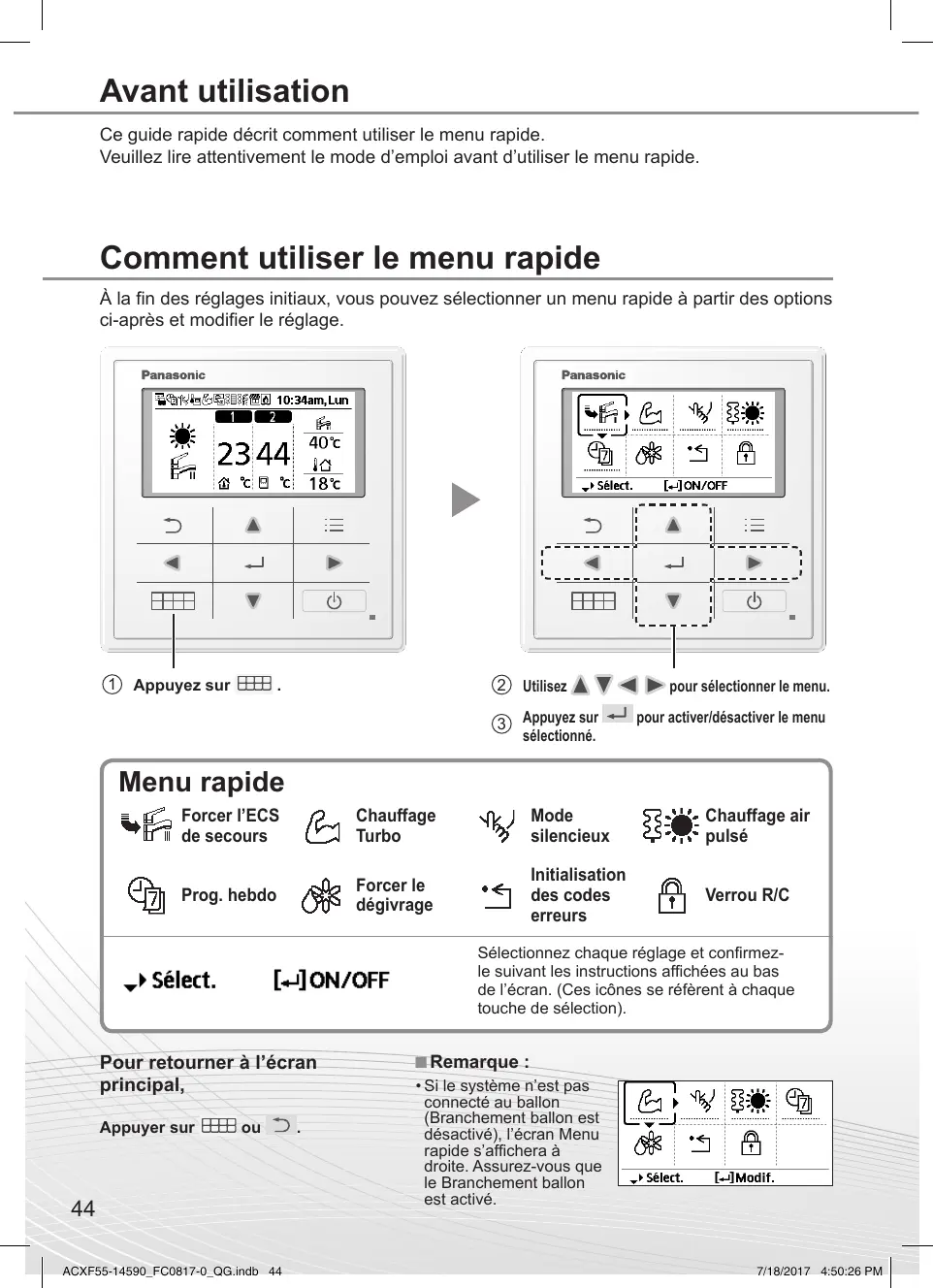

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

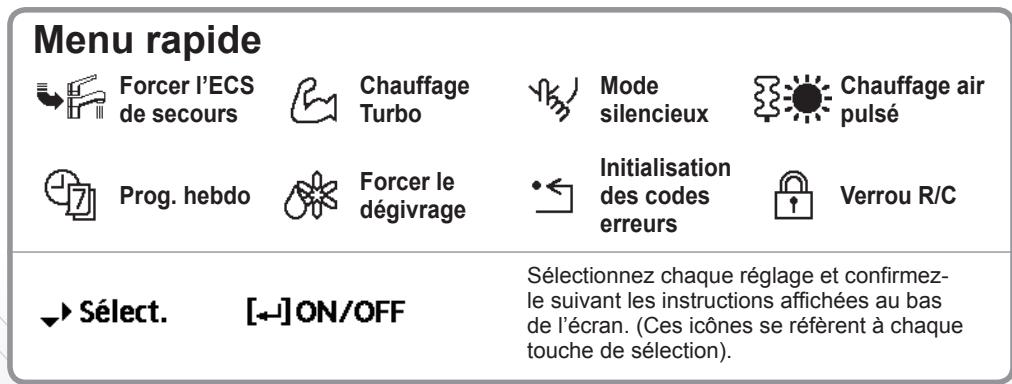

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

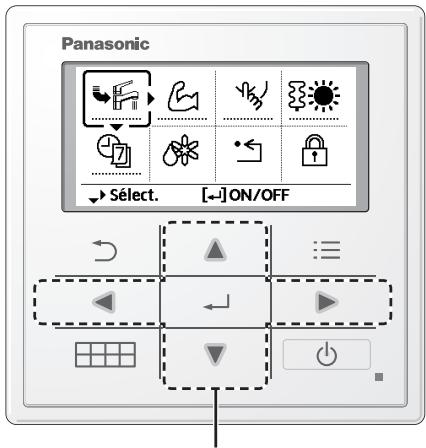

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu.

③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour retourner à l'écran principal,

Appuyer sur ou

Remarque :

• Si le système n'est pas connecté au gallon (Branchement gallon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icône de fonctionnement

Example :

• Indication de l'icone de fonctionnement « » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doit revenir au précédent état mémorisé.

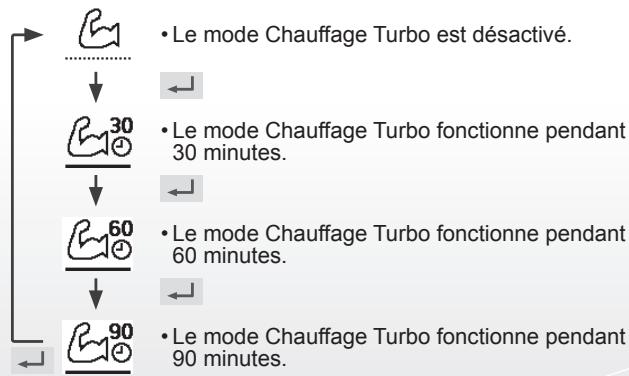

Chauffage Turbo

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

(Le mode Puissant démarre près de 1 minute après que soit activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

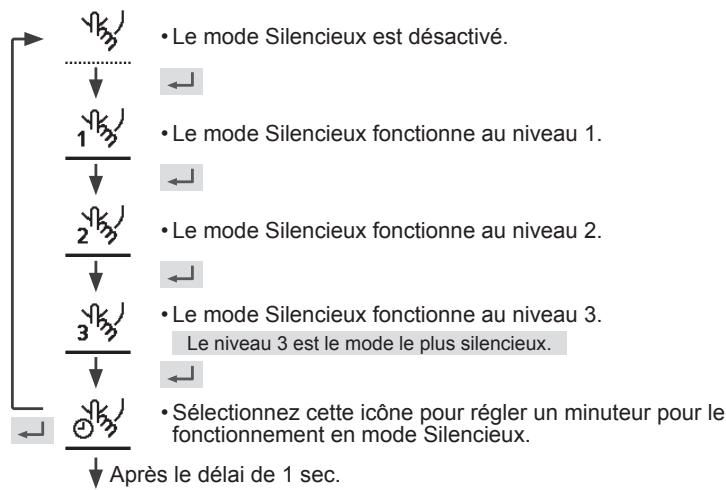

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

(Le mode Silencieux démarre près de 1 minute après que ait été activé).

Sélectionnez « oui

• Sélectionnez « Oui » à l'aide des boutons

Sélectionnez le programme « 1 » ~ « 6 »

Sélectionner « editor

Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionne le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaitra à l'écran.

Chauffage air pulse

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

(Le mode Forcer le chauffage démarre presque 1 minute après que soit activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer

Prog. hebdo

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

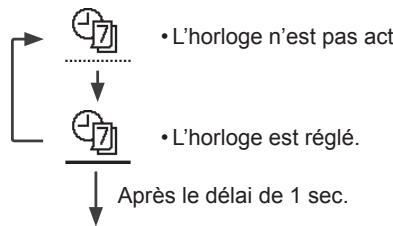

Sélectionnez « oui

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

Exemple d'une programmation horloge

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

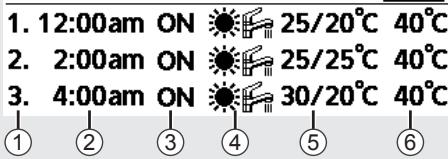

① Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et les minutes de l'horloge. ③ Sélectionnez MARCHÉ/ARRÉT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi:Prog.1:T'consigne
Zone1		Zone2
ON	25°C	ON	25°C

⑥ Réglez la température de la zone 1.

Remarque :

• L'Horloge est désactivée lorsque Forcer chauffage de secours ou Contact été / hiver est activé.
• Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté.)

Demande acceptée

[5]Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Voulez-vous verrouiller la télécommande?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande, appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Sélectionnez « Reset »

1. Mot de passe initialisé à 0000

1. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
