Ürün Tipi	Monoblok Hava-Su Isı Pompası
Marka	Panasonic
Model	WHMDC16H6E5
Nominal Isıtma Gücü	16 kW
Elektrik Beslemesi	230 V / 50 Hz Tek Faz
Boyutlar (yaklaşık)	Genişlik: 800 mm, Yükseklik: 600 mm, Derinlik: 300 mm
Ağırlık (yaklaşık)	45 kg
Soğutucu Akışkan	R32
Ana Fonksiyonlar	Isıtma, Sıcak Kullanım Suyu, Hızlı Menü, Turbo Isıtma, Sessiz Mod, Haftalık Programlama, Zorlamalı Sıcak Su, Zorlamalı Yedek Isıtma, Zorunlu Defrost
Kontrol	Kablolu LCD Ekranlı Uzaktan Kumanda
Uzaktan Kumanda Kilidi	Evet, PIN kodu ile (varsayılan 0000, sıfırlanabilir)
Ayar Bölgesi	2 bölgeye kadar
Saat Programlama	Günde 6 program, 7 güne kadar
Hata Gösterimi	Evet, hata kodu ile ve sıfırlama mümkün
Ses Seviyesi (sessiz mod)	6 seviyede ayarlanabilir
Bakım ve Temizlik	Talimatlar için tam kılavuza bakın
Yedek Parçalar ve Onarılabilirlik	Onarılabilirlik endeksi bildirilmemiştir; Panasonic veya yetkili bir tesisatçı ile iletişime geçin

Sık sorulan sorular - WHMDC16H6E5 PANASONIC

Uzaktan kumandadaki hızlı menü nasıl kullanılır?

Menu'ye basın, bir seçenek seçmek için ▲▼▲▷ oklarını kullanın, ardından etkinleştirmek/devre dışı bırakmak için ↓'ye basın. Ana ekrana dönmek için Geri veya tekrar Menu'ye basın.

Turbo Isıtma modu ne işe yarar?

Turbo Isıtma modu, ısıtma veya soğutmada ayar sıcaklığına daha hızlı ulaşmayı sağlar. Seçimden yaklaşık 1 dakika sonra etkinleşir.

Sessiz mod nasıl etkinleştirilir?

Hızlı menüde Sessiz Mod simgesini seçin, ardından sessizlik seviyesini (1-6) seçin ve onaylayın. Mod, etkinleştirmeden yaklaşık 1 dakika sonra başlar.

Isıtma haftalık olarak nasıl programlanır?

Hızlı menüde Haftalık Prog.'yi seçin. Bir program seçin (1-6), her bölge için saat, mod, sıcaklığı ayarlayın ve istenen günler için tekrarlayın. Her adımı ↓ ile onaylayın.

Uzaktan kumanda kilitliyse ne yapmalı?

Kilit etkinse, ana ekranda bir kilit simgesi görünür. Herhangi bir tuşa basın, ardından 4 haneli PIN kodunu girin (varsayılan 0000). Şifreyi sıfırlamak için, kapalı ekranda ◀, ▶ ve Menu tuşlarına aynı anda 5 saniye basın, ardından Sıfırla'yı seçin.

Sıcak kullanım suyu üretimi nasıl zorlanır?

Hızlı menüde Zorlamalı Yedek Sıcak Su'yu seçin. Bu işlev, tanktaki suyu ısıtmak için yedek elektrik direncini etkinleştirir. Zorlamalı Isıtma modu etkinse bu işlevin devre dışı olduğunu unutmayın.

Borular manuel olarak nasıl çözdürülür?

Hızlı menüde Zorunlu Defrost'u seçin. ↓ ile onaylayın. Ekranda 'Talep kabul edildi' yazısı görünür. Bu işlevi kullanmadan önce tüm ünitelerin kapalı olduğundan emin olun.

Bir hata nasıl sıfırlanır?

Hızlı menüde Hata Kodlarını Sıfırla'yı seçin ve ↓ ile onaylayın. Ekranda 'Talep kabul edildi' yazısı görünür. Sıfırlamadan önce tüm üniteler kapatılmalıdır.

Bir zaman programının ayarlarını diğerine kopyalayabilir miyim?

Evet, saat programlamasında Saat Kopyalama'yı seçin. Mevcut bir zamanlayıcının ayarını başka bir zaman dilimine kopyalayabilirsiniz.

Programlama saatleri çakışırsa ne yapmalı?

Bir zaman programı diğeriyle çakışırsa, ekranda 'Tanımlanan saat çakışıyor' yazısı görünür. Çakışmayı önlemek için saatleri değiştirmelisiniz. Sistem aynı anda iki aktif programa izin vermez.

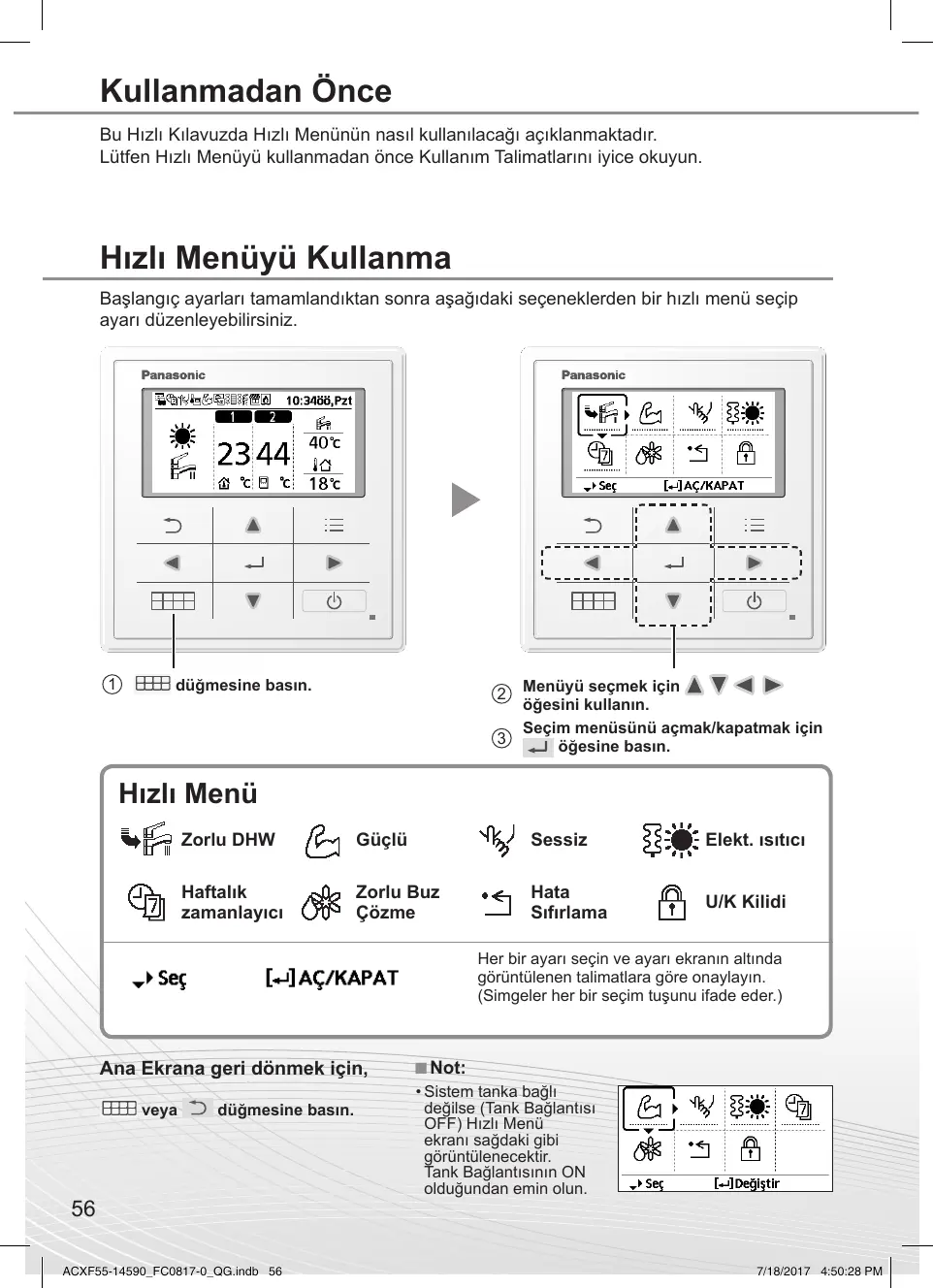

KULLANIM KILAVUZU WHMDC16H6E5 PANASONIC

Bu Hizl Kilavuzda Hizl Menunun{nasi kullanilacaigi aciklanmaktadir. Lutfen Hizl Menuyu kullanmadan once Kullanim Talimatlarini iyice okuyun.

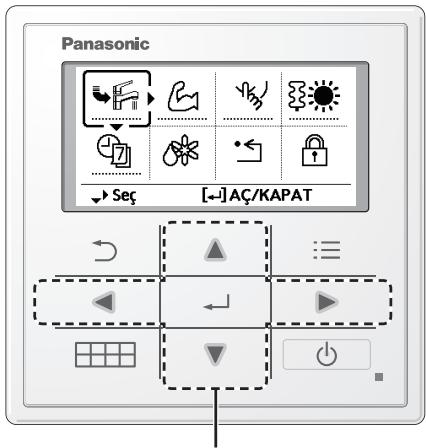

Hizli Menüyu Kullanma

Baslangic ayarları tamamlandıktan sonra asağidaki seçeneklerden bir hizl这段时间 arep ayari duzenleyebilirsiniz.

①
duğmesine basin.

(2)

Menüyü seçmek icin ögesini kullanin.

(3)

Secim menusunu acmak/kapatmak icin
←Ögesine basin.

Hizli Menu

Zorlu DHW

Güçlü

Sessiz

Elekt. Istici

Haftalik zamanlayici

Zorlu Buz
Cözme

Hata Sifirlama

U/K Kilidi

Her bir ayari secin ve ayari ekranin.altinda görtütulennen talimatlara gore onaylayin. (Simgeler her bir seçim tusunu ifade eder.)

Ana Ekrana geri donmek icin,

veya

duğmesine basin.

Not:

• Sistem tanka baglı değilse (Tank Baçlantisi OFF) Hizli Menu ekrani seksdaki gibi** gorüntülenecektrl. Tank Baçlantisin IN olduğundan emin olun.

Calisma simgesyle ilgili notlar

Örnek:

• Calisma simgesi “……” = KAPALI ile gosterilir

• Calisma simgesi “——” = AÇİK ile gosterilir

Zorlu DHW

Tank DHW'yi açmak veya kapatmak icin bu simgeyi seksin.

Seciminizi onaylamak icin dugmesine basin.

-Zorlu DHW açilir.

Zorlu DHW kapatilir.

Not:

Zorlu Isitici acildiginda Zorlu DHW devre di birakilir.
Zorlu DHW kapatildigianda calisma ve mod onceki belige alinan duruma geri donmelidir.

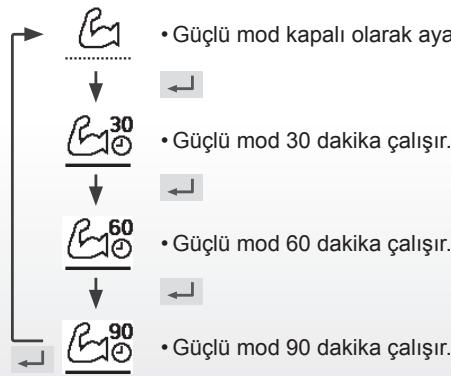

Güçlü

Isitma/sogutma sistemi gucIu sekilde calistirmak icin bu simgeyi secin.

Seciminizi onaylamak icin dugmesine basin.

(Güçlü calisma ← öğesine basildıktan yaklaşık 1 dakika sonra baslıtlir.)

Not:

• Calisma OFF yapildigianda guçlù mod devre disi birakilir.

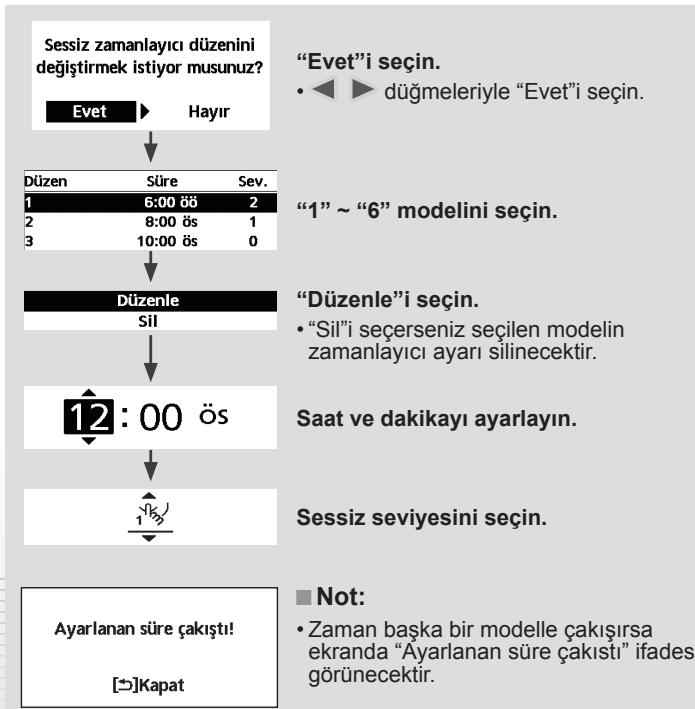

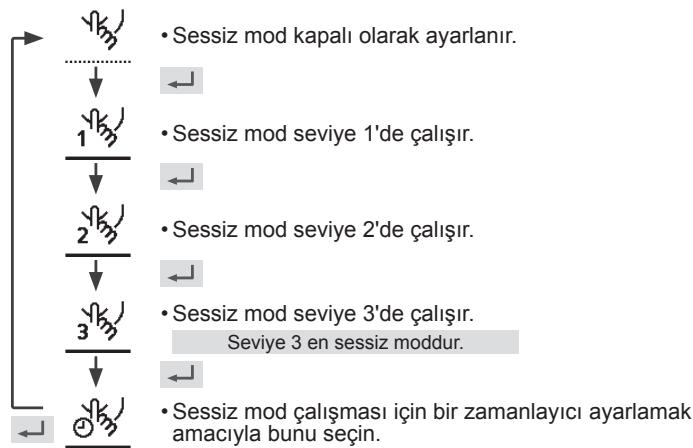

Sessiz

Sessiz ordeal calistirmak icin bu simgeyi secin.

Seciminizi onaylamak icin dugmesine basin.

(Sessiz calisma ögesine basildiktan yaklaşik 1 dakika sonra baslatilir.)

1 saniye gecikmeden sonra.

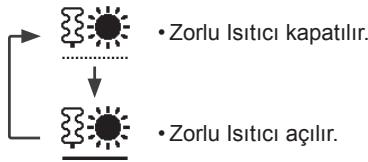

Elekt. Isitici

Isticiyi acilmaya zorlamak icin secin.

Seciminizi onaylamak icin dugmesine basin.

(Zorlu isitici modu ögesine basildiktan yaklaşık 1 dakika sonra baslatilir.)

Not:

Cebri Isitici, calisma acik oldugunda.
devre di sbirakilir ve "Islem ACIk
oldugundan devre di sbirakildi!"
goruntulenir.

Islam ACIK oldugundan
devre disi birakildi!

[Kapat]

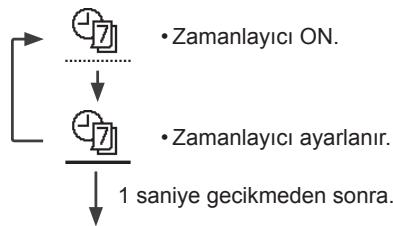

Haftalık zamanlayıci

Önceden ayarlanmş Haftalık Zamanlayıciyi silmek (iptal etmek) veya要考虑ilmek ilen bu simgeyi seksin.

Seciminizi onaylamak icin dugmesine basin.

Haftalik zamanlayiciyi duzenlemek istiyor musunuz?

Eyet

Hayir

Zamanlayici ayari

Zamanlayiciyi kopyala

6duzenin hepi ayarlanmadi! Duizenlemek istiyor musunuz?

Evet

Hayir

"Evet"i secin.

-HayirI seçenersiz ekran Ana Ekrana geri dönecektr.

Zamanlayi ci ayari: Haftalik Zamanlayiciyi duzenlemek icin Zamanlayi ci ayarini segin.
Zamanlayiciyikopyala:Bir zamanlayici ayarini kopyalamak icin segin.

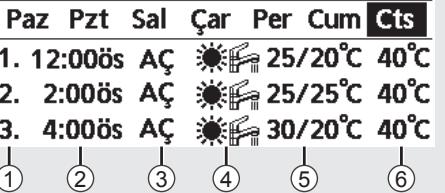

[Zamanlayici ayari ortegi]

duğmeleriyle duzenlemek istediginiz günleri��in.

Tüm 6 model önceden ayarlanirsa bu ekran güntulenecekbir.

④ Calisma modunu secin.

① “1”~“6” modelini secin.
② Zamanlayici saat ve dakikasini ayarlayin.
③ Zamanlayicientries ON/OFF seçin.

yle modu segin.

⑤ Bölge 1 ve 2—in sicutgli ayarlayin (sistemiz 2 Bölgeli ayara sahipse).

Bölg1	Bölg2	Bölg3
AÇ	25°C	AÇ

⑥ Tank sicutligin ayarlayin.

Not:

Zorlu Isitici acildiginda vya Isitma-Sogutma anahtari etkinlestirildige de zamanlayici devre di birakilir.
Haftalik Zamanlayiciy 2 bolgede onceden ayarliadysaniz ayin prosedurBolge 2 icin yinelemeniz gerekir.

Donmus borularin buzunuoczmek icin secin.

Seciminizi onaylamak icin dugmesine basin.

(Mod kabul edildigiinde aşağidaki ekran).(Mod kabul edildigiinde aşağidaki ekran).(Mod kabul edildigiinde aşağidaki ekran)

Talep kabul edildi!

[Kapat

Zorlu Buz Çözme

Hata olustugunda onceki ayarli geri yuklemek icin secin.

Seciminizi onaylamak icin 一 dugmesine basin.

(Mod kabul edildigiinde aṣaḍaki ekran gōruntūlenecektir.)

Talep kabul edildi!

[Kapat

• Tüm sistemi,onceki ayarlara geri dondüren bu modu seçmeden once tüm üntelerin kapatildından emin olun.

Hata Sifirlama

Uzaktan Kumandayi kilitlemek icinSECTION.

Seciminizi onaylamak icin 一 dugmesine basin.

(Mod kabul edildigiinde aṣaḍaki ekran gōruntūlenecektir.)

"Evet"i增長. (Ana Ekran kilitlenecekir.)

"Hayir" seçilirse ekran Ana Ekrana geri-donecekir.

U/K Kilidi

Uzaktan Kumanda kilidini acmak icin Herhangi bir tuşa basin.

(Mod kabul edildiğinde aşaqidaki ekran:gürntlenucektir.)

Herhangi bir 4 haneli sayi girin (sayiogruya sa ekran kilidi aciIacaktir).

Unutulan parolayi sifirlamak icin (calisma OFF ekrani alto) ve duqmelerine 5 sanye boyunca basin.

(Mod kabul edildigiinde aşağidaki ekran).(Mod kabul edildigiinde aşağidaki ekran).(Mod kabul edildigiinde aşağidaki ekran)

"Sifirla"i segin.

(Ekran 3 saniye sonra kapanacaktir.)

Färe användning

I denna snabbguide forklaras hur du anvander snabbmenyn.

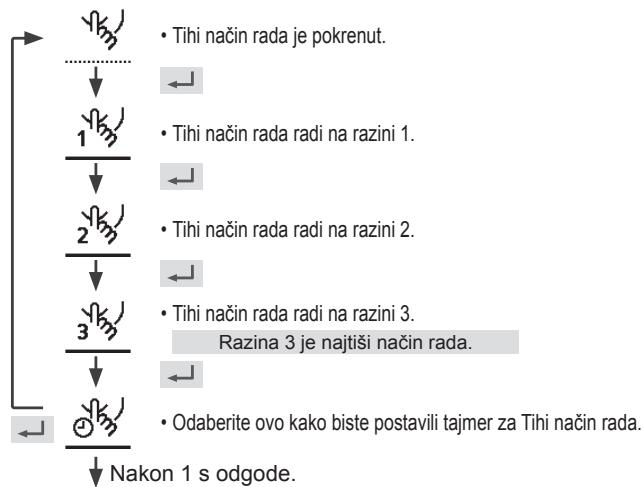

Za tihi rad odaberite ovu ikonu.

Za potvrdu odabira pritsnite

(Thi rad počinje približno 1 minut nakon pritiska na ←.)

Odaberite aktivirati ukljucivanje Grijaca.

Za potvrdu odabira pritsnite

(Način rada Aktiviraj grijac počinje približno 1 minut nakon pritiska na ←.)

Aktivraj grijac je iskjuco.
Aktivraj grijac je ukljuco.

Napomena:

• Aktiviraj grijač je onemoguceno kad god je rad večukljćen i bit ce prikazano «Onemoguceno jer je ukljćen rad!«.

Onemoguceno jer jeukljuen rad!

[B]Zatvori

Tjedni vrem.
Prog.

Za brisanje (poništavanje) ili promjenu podešenog T Jednog tajmera odaberite ovu ikonu.

Za potvrdu odabira pritisnite

Tajmer nijE UKLJUcEN.
