Type product	Lucht-water warmtepomp (monobloc)
Merk	Panasonic
Model	WHMDC07H3E5
Belangrijkste functies	Verwarming, koeling, productie van sanitair warm water (SWW)
Snelmenu	Toegang tot functies: SWW-forcering, Turbo-verwarming, Stille modus, Verwarmingsforcering, Wekelijkse programmering, Ontdooiforcering, Initialisatie foutcodes, Vergrendeling afstandsbediening
Nood-SWW-forcering	Activeert de productie van sanitair warm water in noodgevallen
Turbo-verwarming	Bereikt sneller de gewenste temperatuur bij verwarming of koeling
Stille modus	Vermindert het bedrijfsgeluid
Verwarmingsforcering (geforceerde lucht)	Activeert de elektrische hulpweerstand voor verwarming
Wekelijkse programmering	Voorinstelling van 6 programma's per dag met aan/uit, modus en temperatuur (tot 2 zones)
Ontdooiforcering	Ontdooit bevroren leidingen
Initialisatie foutcodes	Herstelt vorige instellingen na een fout
Vergrendeling afstandsbediening	Voorkomt onbevoegd gebruik (4-cijferig wachtwoord)
Wachtwoord resetten	Druk in de uit-stand 5 seconden op de toetsen Aan/Uit, Menu en OK
Weergave	Scherm met bedieningspictogrammen (uit/aan)
Onderhoud	Regelmatige reiniging van de filters aanbevolen
Veiligheid	Vergrendeling afstandsbediening, uitschakeling bij fout
Aantal pagina's van de handleiding	104 pagina's
Beschikbare talen	FR, CS, DA, DE, EL, EN, ES, FI, HU, IT, NL, PL, SL, SV, TR

Veelgestelde vragen - WHMDC07H3E5 PANASONIC

Hoe krijg ik toegang tot het snelmenu?

Druk op de toets Menu, gebruik de pijltjestoetsen ▲▼ om een optie te selecteren en druk vervolgens op OK om de functie in of uit te schakelen.

Hoe forceer ik de nood-SWW?

Selecteer in het snelmenu Nood-SWW forceren en activeer het. Deze functie wordt uitgeschakeld als de verwarmingsforcering is geactiveerd.

Wat betekent het bedieningspictogram?

Het pictogram '●' geeft aan dat het apparaat uit staat, en '— —' dat het in bedrijf is.

Hoe activeer ik de stille modus?

Selecteer in het snelmenu Stille modus. De modus start ongeveer 1 minuut na activering. U kunt het stiltniveau kiezen.

Hoe programmeer ik de wekelijkse verwarming?

Selecteer in het snelmenu Wek. prog.. Kies een programma van 1 tot 6, stel de tijd, minuten, aan/uit-modus en temperatuur in. U kunt de instellingen kopiëren of wissen.

Wat moet ik doen bij een foutcode?

Gebruik de functie Initialisatie foutcodes in het snelmenu om de vorige instellingen te herstellen. Zorg ervoor dat alle units zijn uitgeschakeld voordat u dit doet.

Hoe vergrendel ik de afstandsbediening?

Selecteer in het snelmenu Vergrend. AB en bevestig met 'Ja'. Om te ontgrendelen, drukt u op een toets en voert u het 4-cijferige wachtwoord in.

Hoe reset ik het wachtwoord van de afstandsbediening?

Druk vanaf het uitscherm tegelijkertijd 5 seconden op Aan/Uit, Menu en OK. Selecteer 'Reset' om het wachtwoord terug te zetten naar 0000.

Hoe forceer ik het ontdooien?

Selecteer in het snelmenu Ontdooien forceren en bevestig. Het scherm toont 'Verzoek geaccepteerd' wanneer de modus is geactiveerd.

Waarom werkt de stille modus niet?

De stille modus kan worden uitgeschakeld als de verwarmingsforcering of de zomer-/wintercontact actief is. Controleer of deze modi zijn uitgeschakeld.

GEBRUIKSAANWIJZING WHMDC07H3E5 PANASONIC

Handleiding snelmenu

(Mono bloc) Air-to-Water Warmtepomp

20-25

Nederlandss

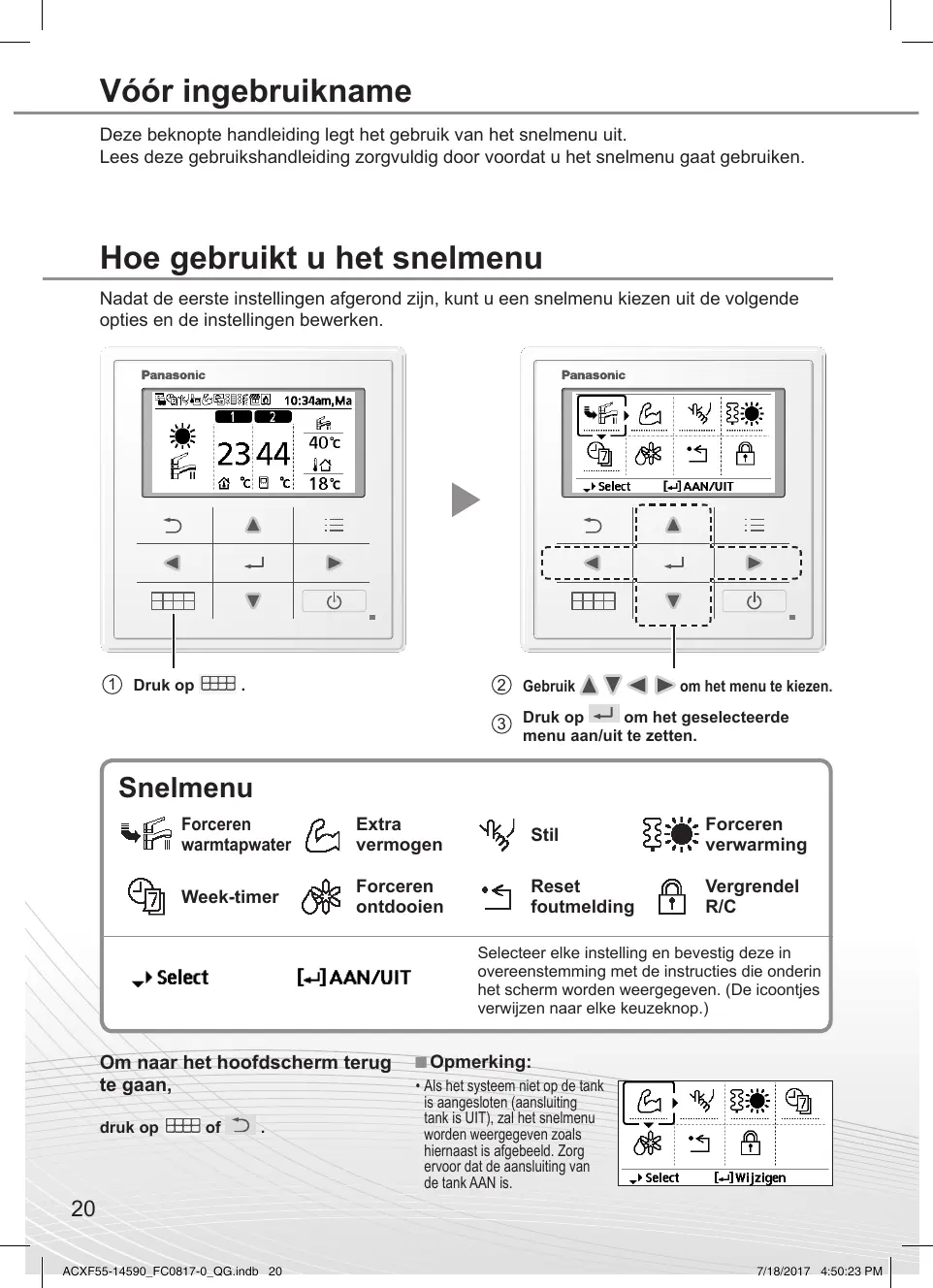

Deze beknopte handleiding legt het gebruik van het snelmenu UIT.

Lees.Deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

Hoe gezebruikt u het snelmenu

Nadat de eerste instellingen afgerond zich,kest u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

① Druk op

② Gebruik ▲ ▼ ▷ om het menu te kiezen.

③ Druk op ↓ om het geseleeteerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater
Extra vermogen

Stil

Forceren verwarming

Week-timer

Forceren ontdooien

Resetfoutmelding

Vergrendel R/C

Select

AAN/UIT

Selecteer elke instelling en bevestig.Deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzen aan elke keuzeknop.)

Om maar het hoofdschem terug Opmerking:

te gaan,

druk op l of

• Als het systeme Niet op de tank is aangeslooten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met "........." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of UIT te schakelen.

Druk op , om uw keuze te bevestigen.

• Forceren warmtapwater isuitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmthapwater is nicht beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmthapwater uitgeschakeld is, zullen werkking en stand teruggaan maar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werkking van het verwarmings-/koelingsssystem krachtiger te make.

Druk op , om uw keuze te bevestigen.

(De krachtige werkung start ongeveer 1 minuut nadat is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkkt ongeveeer 30 minuten.

• De stand extra vermogen werkkt ongeveer 60 minuten.

• De stand extra vermogen werkt ongeveer 90 Minutes.

Opmerking:

• Extra vermogen is nicht beschikbaar als de werking UITgeschakeld is.

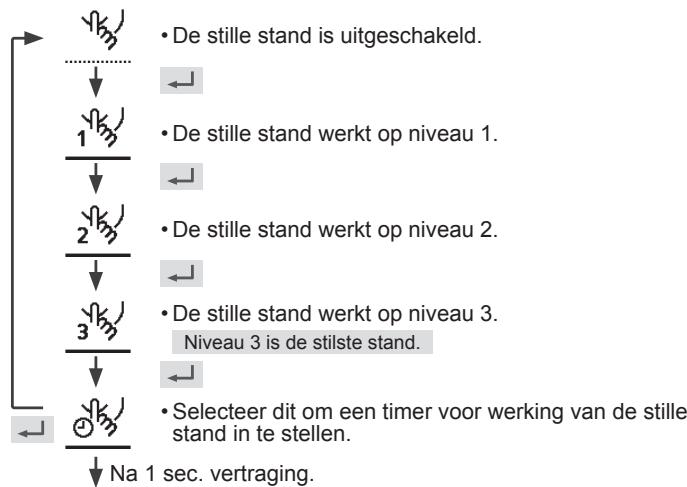

Stil

Selecteer dit icoontje voor een stille werkinq.

Druk op , om uw keuze te bevestigen.

(De stille werkung start ongeveer 1 minuut nadat is ingedrukt.)

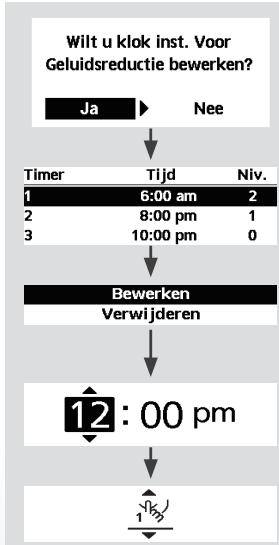

• Selecteer "Ja" met gebruik van de knappen.

Selecteer schema "1" ~ "6".

Selecteer "Bewerken".

• Als u "Verwijden" selecteert, worden de timerinstelling van het gekozen schemgewist.

Stel de uren en Minutes in.

Selecteer het niveau van de stille stand.

Opmerking:

• Als deijd overlap met een andere schema worden op het scherm "Ingestelde tijd overlap!" weergegeven.

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op , om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is nicht beschikbaar als het apparaat al in bedrijf is en "Schakel unituit voor installmenter instellenen!" wordt dan op het scherm weergegeven.

Schakel unituit voor installateur instelleningen!

[5]Dicht

Week-timer

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op , om uw keuze te bevestigen.

Wilt u klok inst. van de week-timer bewerken?

Ja

Nee

Timerinstelling
Timer kopie

Alle 6 klokprogramma
zijn net ingesteld!
Wilt u bewaren?

Ja

Nee

Selecteer "Ja".

• Als u "Nee" selecteert, zal het scherm terugkeren maar het hoofdschem.

• Timerinstelling: Selecteer instelling timer om de week-timer te bewerken.

• Timer kopie: Selecteer om een timerinstelling te kopiaren.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de ▲▼ knappen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeme de 2-zone instelling heeft).

Zaterdag: Timer 1: Inst. temp.
Zone1	Zone2
Aan	25°C	Aan	25°C

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is nicht beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
  24 - Als u de week-timer in 2 zones hebt ingesteld, dan要去 udezelfde procedure voor zone 2 herhalen.

Selecteer om bevroren leidingen te ontdooien.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[3]Dicht

Forceren ontdooien

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Resetfoutmelding

Verzoek geacepteerd!

Dicht

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systemeruggezet worden daar de vorige instellenen.

Selecteer om de afstandsbediening te vergrendelen.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Wilt u de bediening vergrendelen?

Nee

Selecteer "Ja".

(Het hoofschemm worden vergrendeld.)

• Als "Nee" worden geseleeteerd, za het scherm terugkeren maar het hoofdschem.

Vergrendel R/C

Ontgrendeling van de afstandsbedietening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Selecteer"Reset".

1.Wachtwoord is gereset
naar 0000
2.Bediening is nicht vergrendeld

(Het scherm gaat na 3 seconden uit.)
