WHMDC07H3E5 - Klimaanlage PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Luft-Wasser-Wärmepumpe (Monoblock)
Marke	Panasonic
Modell	WHMDC07H3E5
Hauptfunktionen	Heizen, Kühlen, Warmwasserbereitung (WW)
Schnellmenü	Zugriff auf Funktionen: WW-Zwang, Turbo-Heizen, Silent-Modus, Heizungszwang, Wochenprogrammierung, Abtauzwang, Fehlercode-Initialisierung, Fernbedienungssperre
Not-WW-Zwang	Aktiviert die Not-Warmwasserbereitung
Turbo-Heizen	Erreicht die Solltemperatur beim Heizen oder Kühlen schneller
Silent-Modus	Reduziert Betriebsgeräusche
Heizungszwang (Gebläse)	Aktiviert die elektrische Notheizung
Wochenprogrammierung	Voreinstellung von 6 Programmen pro Tag mit Ein/Aus, Modus und Temperatur (bis zu 2 Zonen)
Abtauzwang	Enteist gefrorene Rohre
Fehlercode-Initialisierung	Stellt vorherige Einstellungen nach einem Fehler wieder her
Fernbedienungssperre	Verhindert unbefugte Nutzung (4-stelliges Passwort)
Passwort-Reset	Drücken Sie die Tasten Ein/Aus, Menü und OK gleichzeitig 5 Sekunden lang im Aus-Zustand
Display	Bildschirm mit Betriebssymbolen (Aus/Ein)
Wartung	Regelmäßige Filterreinigung empfohlen
Sicherheit	Fernbedienungssperre, Stopp bei Fehler
Anzahl Seiten der Anleitung	104 Seiten
Verfügbare Sprachen	FR, CS, DA, DE, EL, EN, ES, FI, HU, IT, NL, PL, SL, SV, TR

Häufig gestellte Fragen - WHMDC07H3E5 PANASONIC

Wie greife ich auf das Schnellmenü zu?

Drücken Sie die Taste Menü, verwenden Sie die Pfeile ▲▼, um eine Option auszuwählen, und drücken Sie dann OK, um die Funktion zu aktivieren oder zu deaktivieren.

Wie erzwinge ich die Not-Warmwasserbereitung?

Wählen Sie im Schnellmenü Not-WW-Zwang und aktivieren Sie es. Diese Funktion ist deaktiviert, wenn der Heizungszwang aktiviert ist.

Was bedeutet das Betriebssymbol?

Das Symbol « ● » zeigt an, dass das Gerät ausgeschaltet ist, und « — — », dass es in Betrieb ist.

Wie aktiviere ich den Silent-Modus?

Wählen Sie im Schnellmenü Silent-Modus. Der Modus startet etwa 1 Minute nach Aktivierung. Sie können die Lautstärkestufe wählen.

Wie programmiere ich die Wochenheizung?

Wählen Sie im Schnellmenü Wo.-Prog.. Wählen Sie ein Programm von 1 bis 6, stellen Sie Uhrzeit, Minuten, Ein/Aus-Modus und Temperatur ein. Sie können die Einstellungen kopieren oder löschen.

Was tun bei einem Fehlercode?

Verwenden Sie die Funktion Fehlercode-Initialisierung im Schnellmenü, um die vorherigen Einstellungen wiederherzustellen. Stellen Sie sicher, dass alle Geräte vorher ausgeschaltet sind.

Wie sperre ich die Fernbedienung?

Wählen Sie im Schnellmenü FB-Sperre, und bestätigen Sie mit « Ja ». Zum Entsperren drücken Sie eine Taste und geben Sie das 4-stellige Passwort ein.

Wie setze ich das Passwort der Fernbedienung zurück?

Drücken Sie auf dem Aus-Bildschirm gleichzeitig Ein/Aus, Menü und OK 5 Sekunden lang. Wählen Sie « Reset », um das Passwort auf 0000 zurückzusetzen.

Wie erzwinge ich das Abtauen?

Wählen Sie im Schnellmenü Abtauzwang und bestätigen Sie. Der Bildschirm zeigt « Anfrage angenommen », wenn der Modus aktiviert ist.

Warum funktioniert der Silent-Modus nicht?

Der Silent-Modus kann deaktiviert sein, wenn der Heizungszwang oder der Sommer-/Winterkontakt aktiv ist. Überprüfen Sie, ob diese Modi deaktiviert sind.

BEDIENUNGSANLEITUNG WHMDC07H3E5 PANASONIC

Schnellmenu-Anleitung

(Kompaktgerät) Luft/Wasser-Wärmepumpe

50-55

Deutsch

Hizli Menu Kilavuzu

(Monoblok) Hava-Su Isi Pompasi

56-61

Türkce

Snabbmenyguide

(Monobloc) Luft-till-Vatten-Värmepump

62-67

Svenska

Hurtigmenyveiledning

(Monobloc) Luft-til-vann-varmepumpe

68-73

Norsk

Pikavalikko-opas

Als nicht alle 6 schema's ingesteld zich, worden dit scherm weergegeben.

① Selecteer schema "1" ~ "6".
② Stel de uren en Minutes van de timer in.
③ Selecteer AAN/UIT van de timer.
④ Selecteer de gewenste stand.

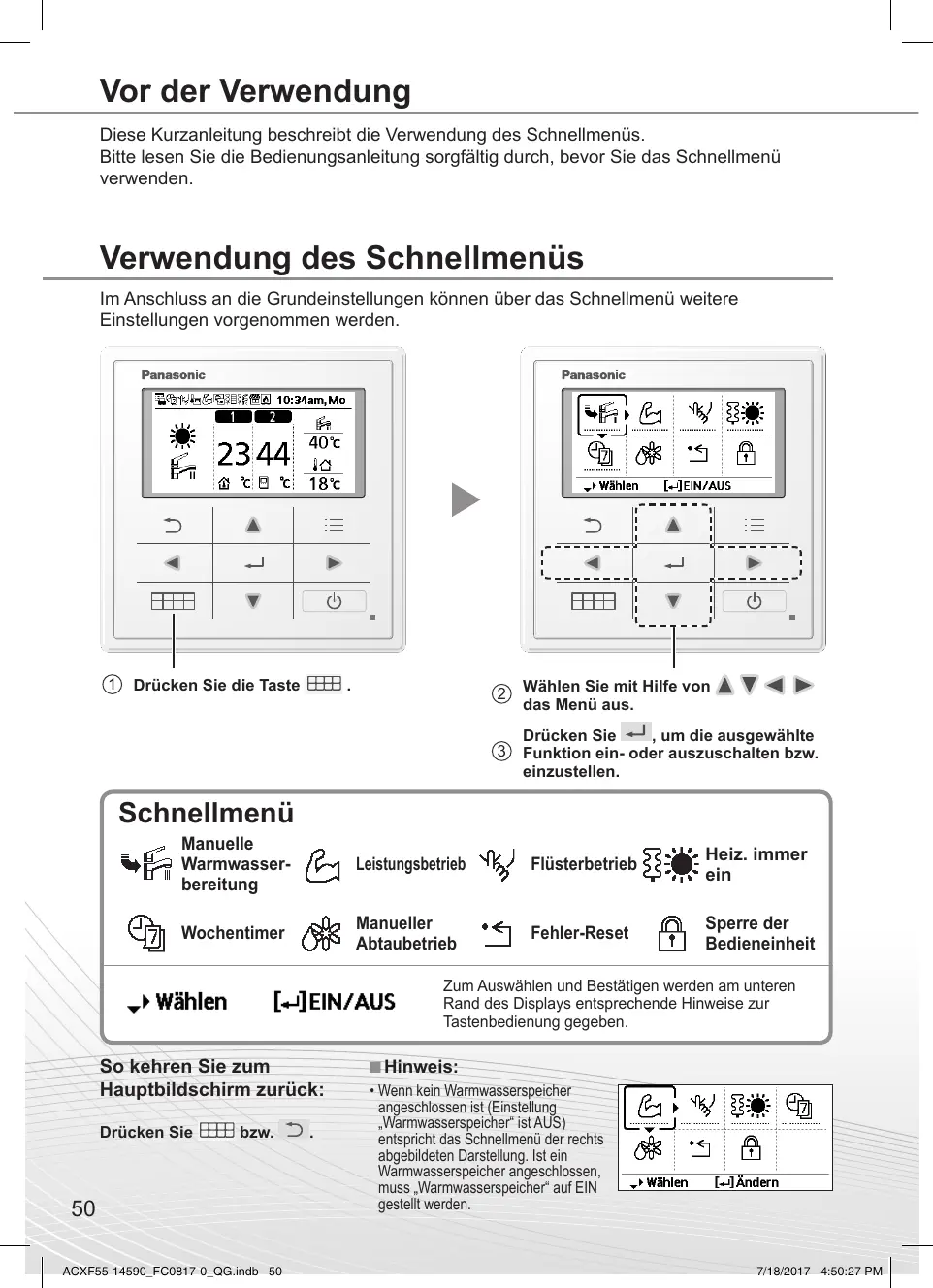

These Kurzanleitung beschreiben die Verwendung des Schnellmenus.

Bitte lessen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

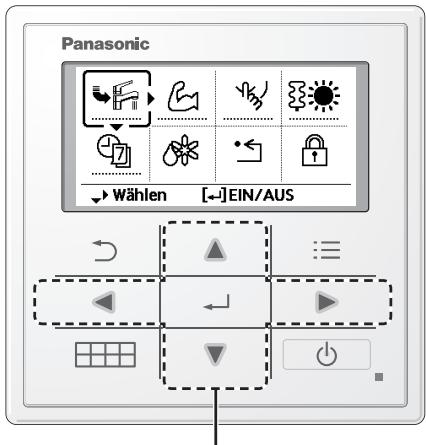

Verwendung des Schnellmenüss

Im Anschluss an die Grundeinstellungen können über das Schnellmenu weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste

② Wahlen Sie mit Hilfe von das Menu aus.

Drücken Sie , um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenu

Manuelle Warmwasserbereitung

Leistungsbetrieb

Flüsterbetrieb

Heiz.immerein

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

Wahlen

[-]EIN/AUS

Zum Auswahlen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drucken Sie

bzw.

■ Hinweis:

• Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher" ist AUS) entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher" auf EIN gestellt werden.

Hinweise zum Betriebssymbol

Beispiel:

-Betriebssymbol “ = AUS

-Betriebssymbol " = EIN

Manuelle Warmwasser-bereitung

Wahlen Sie theses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drucken Sie , um die Auswahl zu bestätigten.

"Manuelle Warmwasserbereitung" ist ausgeschaltet.
"Manuelle Warmwasserbereitung" ist eingeschaltet.

■ Hinweise:

"Manuelle Warmwasserbereitung" ist deaktiviert, wenn "Manueller Heizbetrieb" eingeschaltet ist.
- Wenn „Manuelle Warmwasserbereitung“ ausgeschelt wird, keht das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

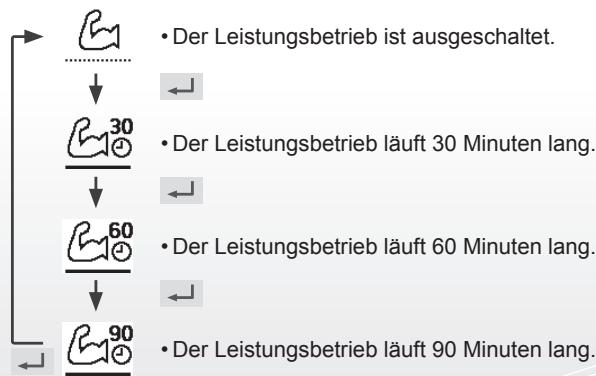

Leistungsbetrieb

Wahlen Sie these Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie , um die Auswahl zu bestätigten.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nach dem gedrück wird.)

■ Hinweis:

• Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgescheltet wird.

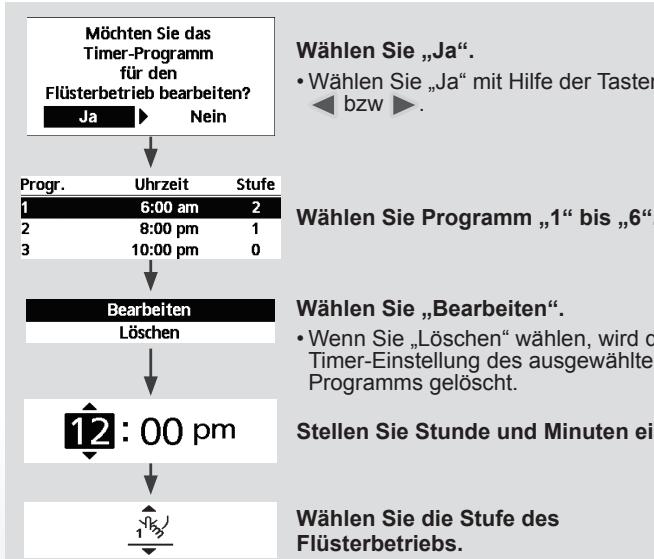

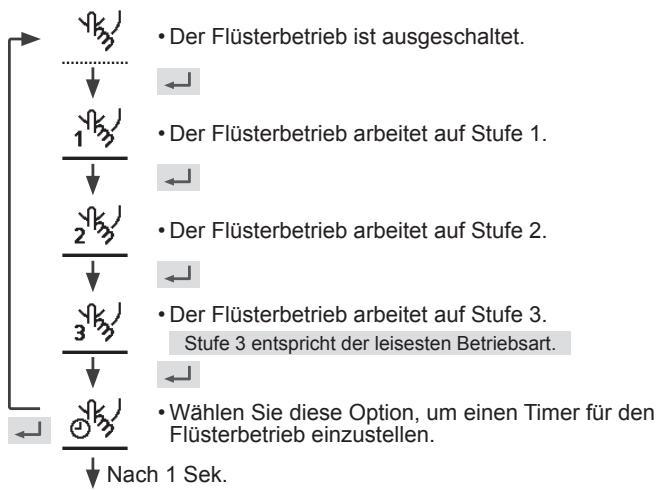

Flüsterbetrieb

Wahlen Sie these Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie , um die Auswahl zu bestätigten.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem gedrückt wird.)

■ Hinweis:

• Wenn sich die Zeit mit einem anderen Programm überschnedet, wird „Es liegen doppelte Schaltzeiten vor" auf dem Bildschirm eingeblendet.

Heiz. immer ein

Wahlen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie , um die Auswahl zu bestätigten.

(Der Not-Heizbetrieb beginnnt ca. 1 Minute, nachdem gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.
• Der Not-Heizbetrieb ist eingeschaltet.

■ Hinweis:

• Wenn das Gerät bereits eingeschelt ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil das Gerät eingeschelt ist!" angezeigt.

Deaktiviert, weil das Geräteingeschaltet ist!

[SchlieB.

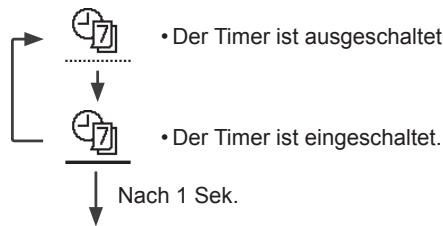

Wochentimer

Wahlen Sie these Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie , um die Auswahl zu bestätigten.

Wahlen Sie,Ja".

• Wenn Sie „Nein“ wahren, wird wieder der Hauptbildschirm angezeigt.

• Einrichten des Timers: Wahlen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.

• Kopieren des Timers: Wahlen Sie diese Option, um eine Timer-Einstellung zu kopieren.

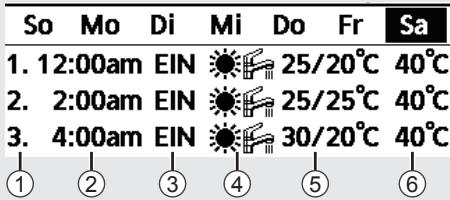

[Beispiel für die Einrichtung des Timers]

Wahlen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wahlen Sie eines der Programme, 1^st bis, 6^st .
② Stellen Sie die Stunden und Minuten des Timers ein.
③ Wahlen Sie EIN/AUS für den Timer.
④ Wahlen Sie die gewünschte Betriebsart.

• Verwenden Sie zum Auswahlen die Tasten

⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über über 2 Heizkreise verfügbar).

Samstag: Progr. 1: Solltemp.

HK1	HK2	HK3
EIN	25°C	EIN

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingescheltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Wahlen Sie diese Option, um das Außererat abzutauen.

Drucken Sie , um die Auswahl zu bestätigten.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Befehl ausgeführnt!

[3]SchlieB.

Manueller Abtaubetrieb

Fehler-Reset

Wahlen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie , um die Auswahl zu bestätigten.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Befehl ausgeführ!

[SchlieB.

• Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswahlen, mit dem dasGPCe System wieder auf die vorherigen Einstellungen zu Rückgesetzt wird.

Sperre der Bedieneinheit

Wahlen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie , um die Auswahl zu bestätigten.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchen Sie die Bedieneinheit sperren?

Nein

Wahlen Sie „Ja".

(Der Hauptbildschirm wird gespert.)

• Wenn „Nein“ ausgewähl ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit: Drucken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsprrt.

Zum Zurücksetzen eines vergessenen Passwords (unter dem Bildschirm „Bedienung AUS")

Drucken Sie , und kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Kennwort zusücksetzen

Reset

1.Kennwort zurück auf 0000

2.Bedieneinheit entsprert

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
