Type de produit	Pompe à chaleur air/eau monobloc réversible
Gamme	Panasonic Aquarea Haute Performance Génération H
Puissance calorifique (A+7°C / W35°C)	7 kW
Puissance calorifique (A-7°C / W35°C)	5,5 kW
COP chauffage (A+7°C / W35°C)	4,52
Puissance frigorifique (A35°C / W7°C)	6 kW
EER refroidissement	2,78
Classe énergétique	A++ / A++ (chauffage / refroidissement)
Réfrigérant	R410A
Alimentation électrique	Monophasé 230 V
Protection électrique recommandée	30 A
Section de câble	3 x 4 mm²
Température de sortie d'eau maximale	55°C
Plage de fonctionnement chauffage	-20°C à +35°C (ambiant)
Raccordement hydraulique	R 1¼ pouce
Dimensions (L x H x P)	1 283 x 865 x 320 mm
Poids net	104 kg
Niveau sonore	68 / 66 dB(A)

FOIRE AUX QUESTIONS - WHMDC07H3E5 PANASONIC

Qu'est-ce que la Panasonic WH-MDC07H3E5 ?

La WH-MDC07H3E5 est une pompe à chaleur air/eau monobloc réversible de la gamme Aquarea Haute Performance Génération H. Elle assure le chauffage, le rafraîchissement et peut être couplée à un ballon d'eau chaude sanitaire compatible Panasonic Aquarea. Toute l'hydraulique est intégrée dans un seul caisson extérieur.

Quelle est la puissance calorifique de cette pompe à chaleur ?

À conditions standard (+7°C ambiant, eau à 35°C), la WH-MDC07H3E5 délivre 7 kW avec un COP de 4,52. Par temps froid (-7°C ambiant), la puissance reste à 5,5 kW avec un COP de 2,7. Ces valeurs sont conformes à la norme EN 14511.

Jusqu'à quelle température extérieure fonctionne-t-elle ?

L'unité fonctionne en mode chauffage jusqu'à -20°C de température extérieure, ce qui la rend adaptée aux régions à hivers rigoureux. En mode rafraîchissement, la plage commence à 10°C. Aucun appoint électrique automatique n'est nécessaire en dessous de 0°C grâce à la technologie Inverter.

Quel réfrigérant contient la WH-MDC07H3E5 ?

Elle utilise le fluide frigorigène R410A. Toute intervention sur le circuit frigorifique doit être réalisée par un technicien certifié et habilité à la manipulation des fluides frigorigènes (attestation d'aptitude). Ne pas tenter d'ouvrir le circuit soi-même.

Est-elle compatible avec un plancher chauffant basse température ?

Oui, en fonctionnement basse température (eau à 35°C), la WH-MDC07H3E5 est particulièrement adaptée au plancher chauffant et aux radiateurs basse température. La température de sortie d'eau maximale atteint 55°C, ce qui permet aussi d'alimenter des radiateurs classiques rénovés.

Quelle alimentation électrique est requise ?

L'unité fonctionne en monophasé 230 V. Elle nécessite un câble de section 3 × 4 mm² et un disjoncteur de 30 A dédié. L'installation électrique doit être réalisée par un électricien qualifié conformément à la norme NF C 15-100.

Peut-on produire de l'eau chaude sanitaire avec cette unité ?

La WH-MDC07H3E5 ne produit pas directement d'eau chaude sanitaire (ECS). Elle doit être couplée à un ballon ECS compatible Panasonic Aquarea (par exemple le PAW-DHW300F). Le pilotage du ballon se fait via le régulateur principal de l'installation.

Comment interpréter un code d'erreur affiché ?

En cas de panne, l'unité affiche un code sur le thermostat filaire (CZ-RTC6 ou équivalent). Les codes les plus courants sont : H76 (débit d'eau insuffisant, vérifier la pression circuit et le filtre), F11/F12 (capteur de température eau), H72 (pressostat haute pression). Consultez le chapitre Dépannage de la notice avant d'appeler un technicien.

Quel entretien annuel est recommandé ?

Chaque année, vérifiez :

• la pression du circuit hydraulique (maintenir entre 1 et 2 bar)
• la propreté du filtre à eau intégré (rincer si encrassé)
• l'absence de fuites sur les raccords et les soupapes
• le bon fonctionnement du disconnecteur hydraulique

Un entretien annuel par un technicien qualifié est fortement conseillé.

Quelle est la classe énergétique de la WH-MDC07H3E5 ?

La WH-MDC07H3E5 est classée A++ en chauffage et A++ en refroidissement selon la réglementation ErP (étiquette énergie européenne). Cette double classification confirme son efficacité élevée aussi bien en mode hiver qu'en mode été.

MODE D'EMPLOI WHMDC07H3E5 PANASONIC

Pompe à chaleur air-eau (Mono bloc)

44-49

Avaykaotikn fonction DHW

H Avaykaotikn I oupyia DHW eiva aTevepyoTIOINeVn. H Avaykaotikn etoupia DHW eivai evepyoirouEvn.

H Avaykaotikn etoupyia DHW eivai attevepyoioiEv n otav n Avaykaotikn etoupyia Oepuvtnpa eivai evpyoioiEvn. OTAV n Avaykaotikn AEitoupyia DHW eivai aTVEpOToiInuev, n AEIToupyia kai o TpOIOCS AEIToupyias TpeTe i va eTavEaBouv OTnv TpOyoEvn aTIOthKeuEvn KaTaOaO.

Ioχupó

(HIOxUpH 5EIToupyia EKIVa TEPITou 1 AOTo aOu TATnTeI to

Oixupoc troioa aeitoupyia civai antevepyoToinHevoC.

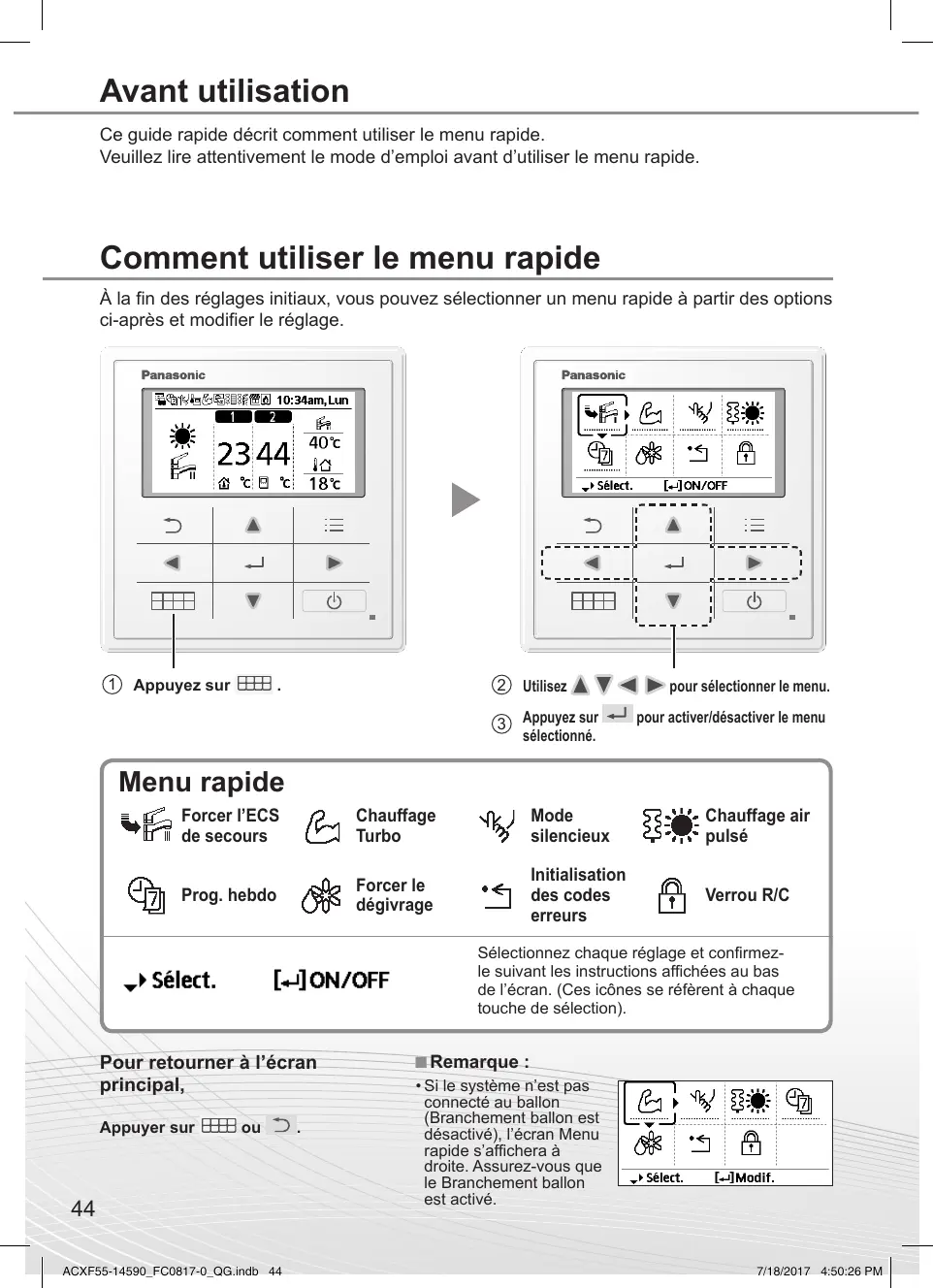

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

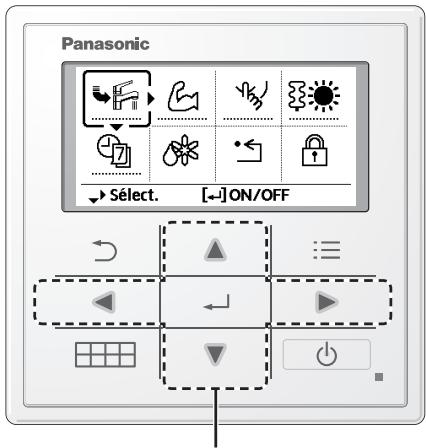

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Menu rapide

Forcer l'ECS de secours

Chauffage Turbo

Mode silencieux

Chauffage air pulsé

Prog. hebdo

Forcer le dégivrage

Initialisation des codes erreurs

Verrou R/C

Select.

ON/OFF

Sélectionnez le réglage et confirmez suivant les instructions affichées au bas de l'écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur ou

Remarque :

• Si le système n'est pas connecté au gallon (Branchement gallon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icône de fonctionnement

Example :

• Indication de l'icone de fonctionnement « » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ecs de secours

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doit revenir au précédent état mémorisé.

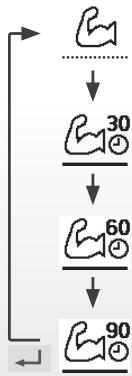

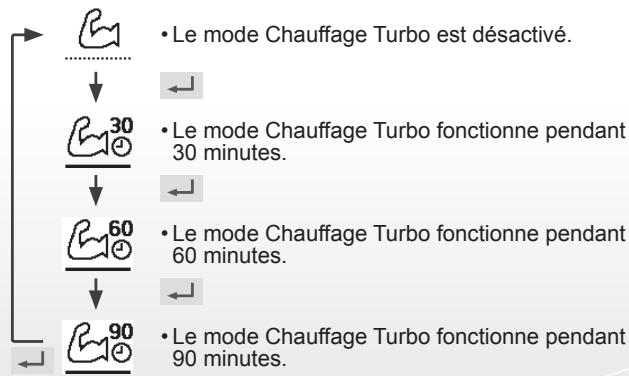

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

(Le mode Puissant démarre près de 1 minute après que soit activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

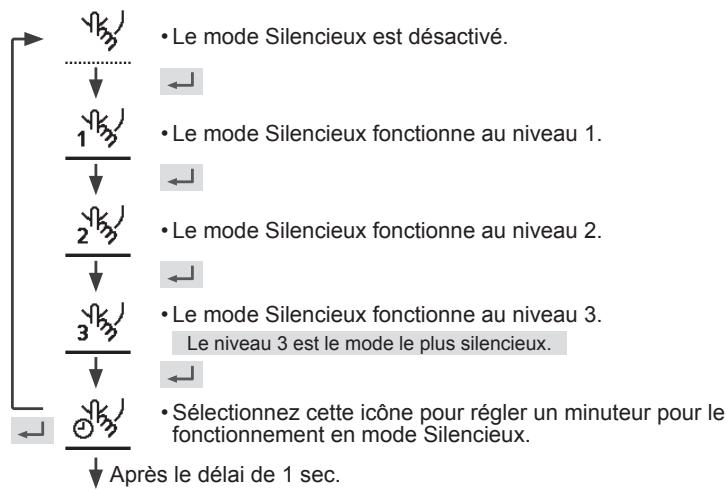

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

(Le mode Silencieux démarre près de 1 minute après que ait été activé).

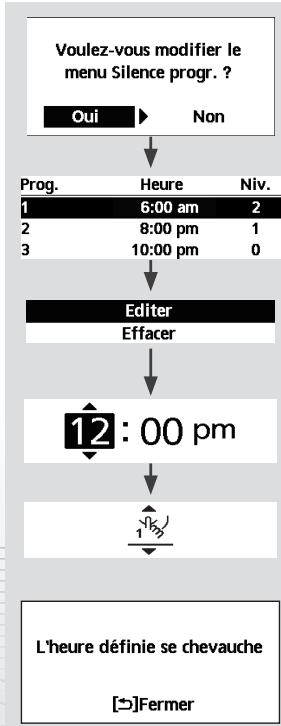

Sélectionnez « oui

• Sélectionnez « Oui » à l'aide des boutons

Sélectionnez le programme « 1 » ~ « 6 »

Sélectionner « editor

Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionne le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaitra à l'écran.

Chauffage air pulse

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

(Le mode Forcer le chauffage démarre presque 1 minute après que soit activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[5]Fermer

Prog. hebdo

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Sélectionnez « oui

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.

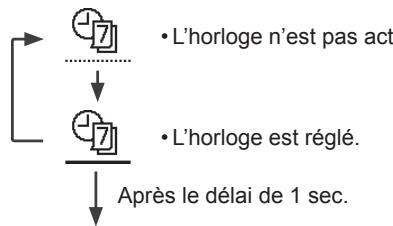

• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

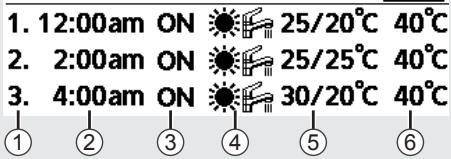

Exemple d'une programmation horloge

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et les minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÉT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi:Prog.1:T'consigne
Zone1		Zone2
ON	25°C	ON	25°C

⑥ Réglez la température de la zone 1.

Remarque :

• L'horloge est désactivée lorsque ForcerChauffage de secours ou Contactété/hiver est activé. Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté.)

Demande acceptée

[5]Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Voulez-vous verrouiller la télécommande?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande, appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Sélectionnez « Reset »

1. Mot de passe initialisé à 0000

1. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
