Tipo di prodotto	Pompa di calore aria-acqua (monoblocco)
Marca	Panasonic
Modello	WHMDC07H3E5
Funzioni principali	Riscaldamento, raffreddamento, produzione di acqua calda sanitaria (ACS)
Menu rapido	Accesso alle funzioni: Forzatura ACS, Riscaldamento Turbo, Modalità silenziosa, Forzatura riscaldamento, Programmazione settimanale, Forzatura sbrinamento, Inizializzazione codici errore, Blocco telecomando
Forzatura ACS di emergenza	Attiva la produzione di acqua calda sanitaria di emergenza
Riscaldamento Turbo	Raggiunge più rapidamente la temperatura impostata in riscaldamento o raffreddamento
Modalità silenziosa	Riduce il rumore di funzionamento
Forzatura riscaldamento (aria pulsata)	Attiva la resistenza elettrica di emergenza per il riscaldamento
Programmazione settimanale	Preimpostazione di 6 programmi al giorno con accensione/spegnimento, modalità e temperatura (fino a 2 zone)
Forzatura sbrinamento	Sgela i tubi congelati
Inizializzazione codici errore	Ripristina le impostazioni precedenti dopo un errore
Blocco telecomando	Impedisce qualsiasi uso non autorizzato (password a 4 cifre)
Reimpostazione password	Premere i tasti Accensione/Spegnimento, Menu e OK per 5 secondi in modalità spento
Display	Schermo con icone di funzionamento (spento/acceso)
Manutenzione	Pulizia regolare dei filtri consigliata
Sicurezza	Blocco telecomando, arresto in caso di errore
Numero di pagine del manuale	104 pagine
Lingue disponibili	FR, CS, DA, DE, EL, EN, ES, FI, HU, IT, NL, PL, SL, SV, TR

Domande frequenti - WHMDC07H3E5 PANASONIC

Come accedere al menu rapido?

Premere il tasto Menu, utilizzare le frecce ▲▼ per selezionare un'opzione, quindi premere OK per attivare o disattivare la funzione.

Come forzare l'ACS di emergenza?

Nel menu rapido, selezionare Forzatura ACS di emergenza e attivarlo. Questa funzione è disattivata se la forzatura riscaldamento è attiva.

Cosa significa l'icona di funzionamento?

L'icona « ● » indica che l'apparecchio è spento, e « — — » che è acceso.

Come attivare la modalità silenziosa?

Nel menu rapido, selezionare Modalità silenziosa. La modalità si avvia circa 1 minuto dopo l'attivazione. È possibile scegliere il livello di silenzio.

Come programmare il riscaldamento settimanale?

Nel menu rapido, selezionare Prog. sett.. Scegliere un programma da 1 a 6, impostare l'ora, i minuti, la modalità accensione/spegnimento e la temperatura. È possibile copiare o cancellare le impostazioni.

Cosa fare in caso di codice di errore?

Utilizzare la funzione Inizializzazione codici errore nel menu rapido per ripristinare le impostazioni precedenti. Assicurarsi che tutte le unità siano spente prima.

Come bloccare il telecomando?

Nel menu rapido, selezionare Blocco R/C, quindi confermare con « Sì ». Per sbloccare, premere un tasto e inserire la password a 4 cifre.

Come reimpostare la password del telecomando?

Dalla schermata di spegnimento, premere contemporaneamente Accensione/Spegnimento, Menu e OK per 5 secondi. Selezionare « Reset » per riportare la password a 0000.

Come forzare lo sbrinamento?

Nel menu rapido, selezionare Forzatura sbrinamento e confermare. Il display mostra « Richiesta accettata » quando la modalità è attivata.

Perché la modalità silenziosa non funziona?

La modalità silenziosa può essere disattivata se la forzatura riscaldamento o il contatto estate/inverno è attivo. Verificare che queste modalità siano disattivate.

MANUALE UTENTE WHMDC07H3E5 PANASONIC

Guida rapida dei menu

Pompa di calore Aria-acqua (Mono bloc)

14-19

Italiano

Selezione "Reinicio".

Questa Guida rapida spiega come utilizzato il Menu rapido.

Leggere attendamente le istruzioni per l'uso prima di utilizzato il Menu rapido.

ComeutilizzareilMenurapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalles seguenti opzioni e modificare l'impostazione.

① Premere

Utilizzato per selezionare il menu.
Premere per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Forza risc.

Progr. settimanale

Sbrinamento forzato
Reset errore

Blocco R/C

Selez.
[+]ON/OFF

Selezionare agli impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferisce con ad agli tasto di selezione.)

Per tornare alla schermata principale,

Premere

Nota:

Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con "..........." = OFF

• Icona operativa indicata con “——” = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

■ Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

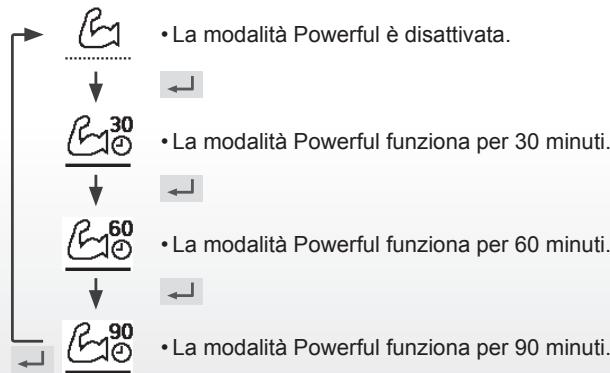

Powerful

Selezionare esta icona per azionare in a massima potenza l'impiano di riscaldamento/raffreddamento.

Premere perconfermarelascelta.

(II funzionamento Powerful si avvia circa 1 minuto après la pressione di ).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

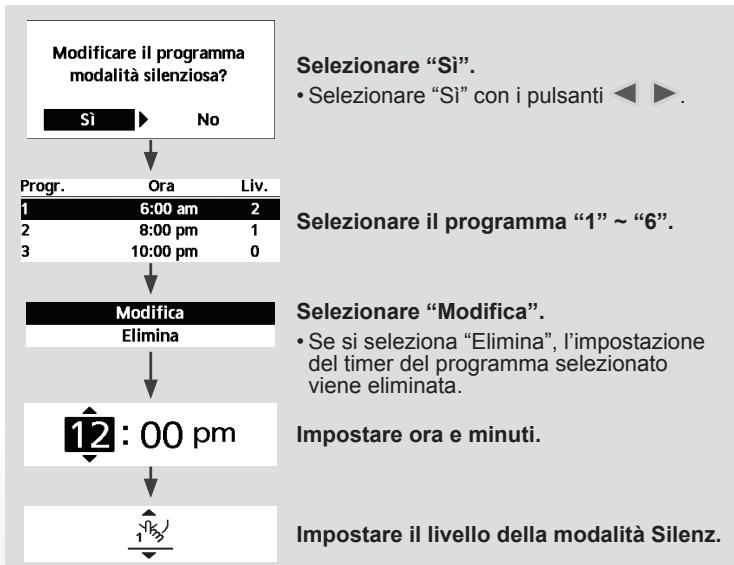

Modalità silenziosa

Selezionare esta icona per un funzionamento silenzioso.

Premere per confirmare la scelta.

(II funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←].)

Nota:

• Se l'ora si sovrappone con un altre programmata, sullo schermo viene visualizzato "L'ora impostata si sovrappone".

Forza risc.

Selezionare per forzare l'attivazione della resistenza.

Premere per confirmare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è gli attivata è viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[B]Chiudi

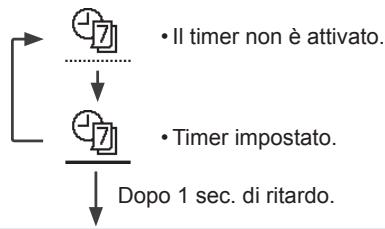

Progr. settimanale

Selezionare esta icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere per confirmare la scelta.

Selezionare "Si".

• Se si selezione "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

• Copia orari: SeLECTIONARE per copiare una configurazione orario.

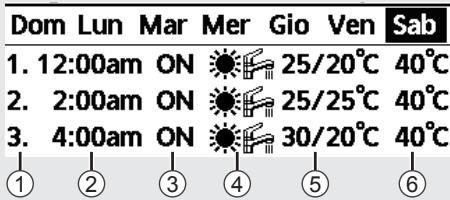

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata esta schermata.

① Selezionare il programma "1" ~ "6".
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
(4) Selezionare la modalità operativa.

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se ilsystema dispone di impostazione di 2 zone).

Zona1		Zona2
ON	25°C	ON	25°C	45°C

⑥ Impostare la temperatura del serbatoio.

Nota:

Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. 18 Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere per confirmare la scelta.

(Quando si accetta la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

Reset erre

Selezionare per ripristinare le precedenti impostazioni quando si verifica un erre.

Premere per confirmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare但这a modalità che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere perconfermarelascelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Bloccare il controlo remoto?

No

Selezionare "Si".

(La schermata principale viene bloccata.)

• Se si selezione "No", si torna alla schermata principale.

Per sbloccare il telecomando Premere un tasting.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selectionare "Reset".

(Lo schermo si spagne dopo 3 secondi.)
