| Producttype | Haakse slijper |
| Merk | PARKSIDE |
| Model | PWS 125 A1 |
| Nominaal vermogen | 1200 W |
| Nominale spanning | 230 V~ 50 Hz |
| Onbelast toerental | 3000 - 11000 t/min |
| Beschermingsklasse | II |
| Maximale schijfdoorsnede | 125 mm |
| Asgat schijven | 22,2 mm |
| Maximale schijfdikte | 6 mm |
| Geluidsdrukniveau | 91 dB(A) |
| Geluidsvermogenniveau | 102 dB(A) |
| Trillingsemissiewaarde (schuren) | 13,431 m/s² (K = 1,5 m/s²) |
| Conform gebruik | Schuren, ontbramen, doorslijpen, polijsten, borstelen, schuren met schuurpapier |
| Meegeleverde uitrusting | Haakse slijper, doorslijpschijf voor metaal, extra handgreep, beschermkap, spansleutel, gebruiksaanwijzing |
| Onderhoud en reiniging | Regelmatig reinigen met een droge doek; geen oplosmiddelen gebruiken; ventilatieopeningen reinigen; koolborstels laten vervangen door een erkende service |
| Veiligheid | Draag PBM (bril, masker, gehoorbescherming, handschoenen); stekker uittrekken voor ingrepen; extra handgreep gebruiken; beschermkap verplicht |
| Garantie | 3 jaar |
| Klantenservice | Frankrijk: 0800 808 825, Zwitserland: 0848 000 525 |
| Afvoer | Niet bij het huisvuil gooien; recycleren bij het containerpark |
Veelgestelde vragen - PWS 125 A1 ANGLE GRINDER PARKSIDE
Gebruikersvragen over PWS 125 A1 ANGLE GRINDER PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrisch gereedschap in PDF-formaat gratis! Vind uw handleiding PWS 125 A1 ANGLE GRINDER - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PWS 125 A1 ANGLE GRINDER van het merk PARKSIDE.
GEBRUIKSAANWIJZING PWS 125 A1 ANGLE GRINDER PARKSIDE
Bedienings- en veiligheidsinstructies
Vertaling van de originele gebruksaanwijzing
DE AT CH
Vouw vór het lezen de beiden-page's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
| DE/AT/CH | Bedienungs- und Sicherheitshinweise | Seite | 5 |
| FR/CH | Instructions d'utilisation et consignes de sécurité | Page | 21 |
| IT/CH | Indicazioni per l'uso e per la sicurezza | Pagina | 37 |
| NL | Bedienings- en verilgheidsinstructies | Pagina | 53 |
Einleitung
Doelmatig gebruik..
Uitvoering.. 54
Leveringsomvang . 55
Technische gegevens.. 55
Algemene veiligheidsinstructies voor elektrische gereedschappen
- Veiligheid op de werkplek............................................Pagina 55
- Elektrische verilgheit.. .56
- Veiligheid van personen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- Zorgvuldige omgang met en gebruik van elektrische apparaten.......Pagina 57
Veiligheidsinstrumenties voor alle toepassingen..
Terugslag en dienovereenkomstige veilgheidsinstructies... .58
Bijzondere verilgheidsmaatregelen voor het slijpen en doorslijpen......Pagina 59
Andere bijzondere veiligheidsinstructies voor het doorslijpen......Pagina 60
Bijzondere veiligheidsinstrumenties voor het schuren. . 60
Bijzondere veilgheidsinstructies voor het polijsten. .60
Bijzonder veiligheidsinstructies voor het werken met draadborstels...
Veiligheidsinstrumentes voor haakse slijpmachines . 60
Arbeidsinstructies.. 62
Bediening
In- en uitschakelen.. .Pagina 63
Toerental instellen . 63
Slijpgereedschappen verrangen .Pagina 63
Toebehoren gebruiken
Doorslije-/voorbewerkingsschijven.. .Pagina 64
Lamellenschijven voor metaal.
Verder toebehoren.. 64
Veiligheidskap verstellen . 65
Extra handgreep gebruiken.. .65
Onderhoud en reiniging.. 65
Service .66
Garantie .66
Afvoer .66
Conformiteitsverklaring / Producent

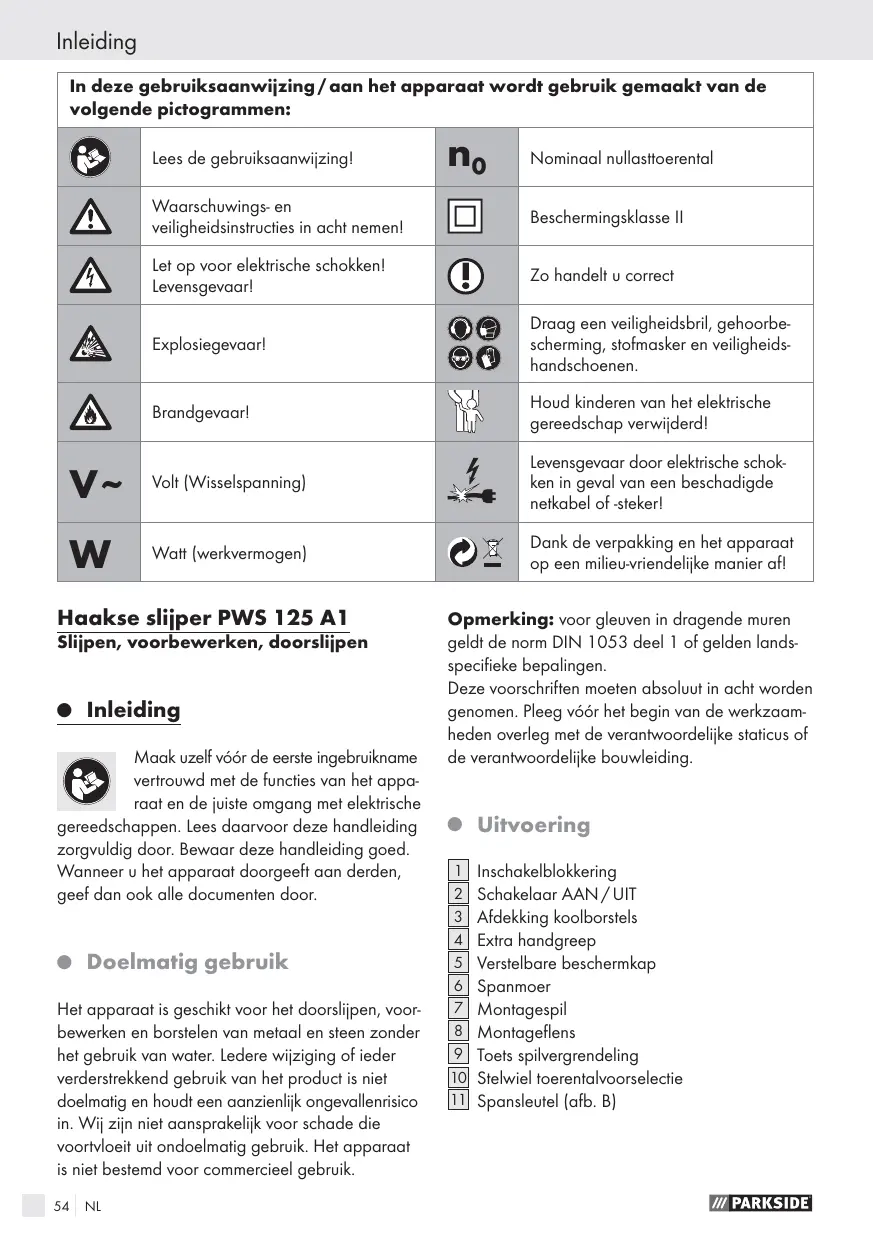

| In deze begruiksaanwijzing / aan het apparaat worden gebruik gemaakt van de volgende pictogrammen: | |||
| Lees de begruiksaanwijzing! | n₀ | Nominal nullastoerental | |
| Waarschuwings- en veiligheidsinstructies in acht nemen! | Beschermingsklasse II | ||
| Let op voor elektrische schokken! Levensgevaar! | Zo handelt u correct | ||
| Explosiegevaar! | Draag een veiligheidsbril, gezoorbe-scherming, stofmasker en veiligheids-handschoenen. | ||
| Brandgevaar! | Houd kinderen van het elektrische gereedschap verwijderd! | ||
| V~ | Volt (Wisselspanning) | Levensgevaar door elektrische schok-ken in geval van een beschadigde netkabel of -steker! | |
| W | Watt (werkvermogen) | Dank de verpakking en het apparaat op een milieu-vriendelijk manier af! | |
Haakse slicper PWS 125 A1
Slijpens, Voorbewerken, doorslijpens
Inleiding
Maak uzelf voor de eareste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische
gereedschappen. Lees waaroor deze handleiding zorgvuldig door. Bewaar deze handleiding goed.
Wanneer u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.
- Doelmatig gebruik
Het apparaat is geschikt voor het doorslijpen, voorbewerken en borstelen van metaal en steen zonder het gebruik van water. Ledere wijziging of ieder verderrstrekkend gebruik van het product is Niet doelmatig en houdt een aanzienlijk oncevallensrisico in. Wij zich net aansprakelijk voor schade die voortvloeituit ondoelmatig gebruik. Het apparaat is Niet bestemd voor commercieel gebruik.
Opmerking: voor gleuven in dragende muren geldt de norm DIN 1053 deel 1 of gelden landspecifieke bepalingen.
Deze voorschriften要去en absolut in acht worden genomen. Pleeg vór het begin van de werkzaamheden overleg met de verantwoerdelijke staticus of de verantwoerdelijke bouwleiding.

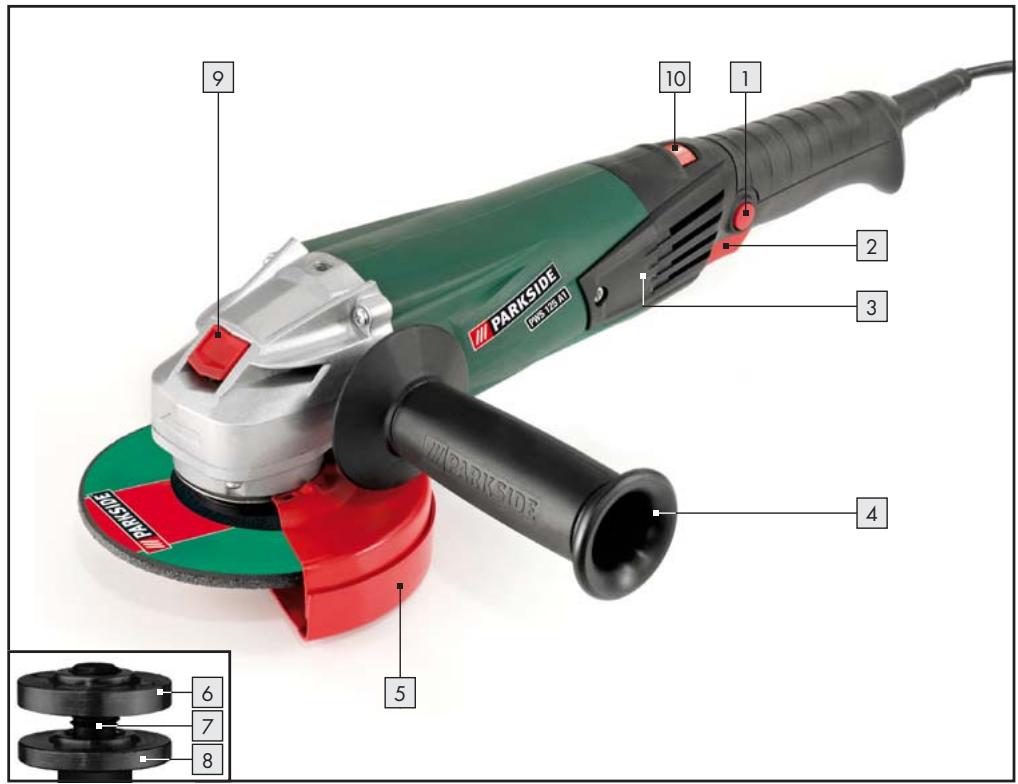

Uitvoering
1 Inschakelblokkering
2 Schakelaar AAN/UIT
3 Afdekking koolborstels
4 Extra handgreep
5 Verstelbare beschemkap
Spanmoer
Z Montagespil
8 Montageflens
Toets spilvergrendeling
[10] Stelwiel toerentalvoorselectie

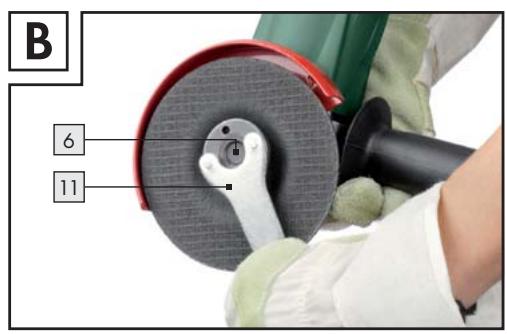

[1] Spansleutel (afb. B)
Leveringsomvang
1 haakse slicper PWS 125 A1
1 metalen doorsliipschijf
1 extra handgreep
1 veiligheidskap
1 spansel
1 handleiding
Informatie over geluid en trillingen:
Meetwaarden voor geluid, bepaald volgens EN 60745. Het A-geluidsniveau van het elektrische gereedschap bedraagt karakteristiek:
Geluidsdruk niveau: 91 dB(A)
Geluidsvermögen: 102 dB(A)
Onzekerheid K: 3 dB
Totale trillingswaarden bepaald volgens EN 60745:
Slijpen aan de oppervlakte (afbramen): trillingsemissiewaarde a_h = 13,431 m/s^2 , onzekerheid K = 1,5 m/s^2 .
WAARSCHUWING! Het in deze aanwij- zingen vermelde trillingsniveau werden gemeten conform een in EN 60745 genormeerde meetprocedure en kan voor de vergelijkking met andere apparaten worden gezruikt.
Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gezallen boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting zou kuren worden onderschat wanner het elektrische gereedschap regelmatig op een dergelijk witje worden gelebruikt.
Opmerking: Voor een nauwkeurige inschatting van de trillingsdrukijdens een bepalde werkperi-ode要去 ook rekening worden gehonden met de tijd waarin het apparaat uitgeschakeld is of wel loopt, maar nicht werkelijk gebruikt worden. Dit kan de trillingsdruk over de hele werkperiode aanzien-lik verminderen.
Algemene veiligheidsinstrumenties voor elektrische gereedschappen
WAARSCHUWING! Lees alle veiligheidsinstructues en aanwijzingen!
Nalatigheden bij de naleving van de veiligheidsinstrumenties en aanwijzingen können elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle veiligheidstechnische instructies en aanwijzingen om deze eventueel later te konnen raadplegen!
Het in de veiligheidsinstrumenties toegepaste begrip "elektrische gereedschappen" heeft betrekking op elektrische gereedschappen op netvoeding (met netkabel) en op elektrische gereedschappen op accuvoeding (zonder netkabel).
1. Veiligheid op de werkplek
a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken können ongevallen ontstaan.
b) Werk met het apparaat Niet in een explosiegevaarlijke omgeving met brandbare
vloeistoffen, gassen of stof. Elektrische gereedschappenveroorzaken vonken die stof of dampen zouden{kunnen ontsteken.
c) Houd kinderen en andere personen fijdens het gebruik weg van het elektrische
gereedschap. In geval van afleiding zou u de contrôle over het apparatuskunnen verliezen.
a) De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik geén adaptersteker in combinatie met gearde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken.
b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wanner uw lichaam geaard is.
c) Stel het apparaat Niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken.
d) Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de steker uit de contactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken.
e) Gebruik alleén verlangkabels die ook voor het buitenbereik geschikt zich wanner u met een elektrisch gereedschap in de openlucht werkt. Het gebruik van een voor het buitenbereik geschakte kabel verminder het risico van elektrische schokken.
f) Wanner u met een elektrisch gereed-schap in een vochtige omgeving moet werken, dient u een foutstroom-veiligheidsschakelaar te gebruiken. Het ge-bruik van een foutstroom-veiligheidsschakelaar verminder het risico van elektrische schokken.
a) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik
het apparaat Niet wonneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheidijdens het gebruik van het apparaat kan tot ernstig letsel leiden.
b) Draag naast de persoonlijke veiligheidsuitrusting alsijd een veiligheidsbril. Het dragen
van een persoonlijke veiligheidsuitrusting Zoals stofmasker, slipvaste veiligheidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen.
c) Vermijd een ongewenste ingebruiknama van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanneru tijdens het dragen van het apparaat de vinger aan de AAN-/UIT-Schakelaar hebt of het apparaat ingeschakeld is, kan dit tot ongevallen leiden.
d) Verwijder de instelgereedschappen of schroefsleutel voordat u het appaarat inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken.
e) Vermijd een abnormale lichaamshouding. Zorg althid voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze kunt u het apparaat vooral in onverwachtete situatuies better controeren.
f) Draag geschikte werkkleding. Draag geén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Votte kleding, sieraden of haren kunnen door bewegende onderdelen worden ingetrokken.
g) Wanneer stofafzugingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze inrich- tingen vermindert het gevaar door stof.
4. Zorgvuldige omgang met en gebruik van elektrische apparaten
a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het waarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u beter en veiligier in het voorgeschreven vermogensbereik.
b) Gebruik geén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en要去 worden gerepareerd.
c) Trek de steker uit de contactdoos voor dat u apparaatinstelleningen uitvoert, toebehoren verrangt of het apparaat weglect. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld worden.
d) Bewaar nicht-gebruikte elektrische gereedschappen buten het bereik van kinderen. Laat geén Personen met het apparaat werkden die Niet vertrouwd zijn met het apparaat of die deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner ze door onervaren Personen worden gebruikt.
e) Onderhoud het apparaat zorgvuldig. Controller of bewegende appaatonderdelen optimaal functioneren en Niet klemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Veel ongelukken zich terug te voeren op slecht onderhonden elektrische apparaten.
f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereedschappen met scherpe snijranden.gaan minder vaak klemmen en+kunnen eenvoudiger worden geleid.
g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaatype
voorgeschreve is. Houd waar bij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situaties leiden.
Veiligheidsinstructies voor alle toepassingen
Algemene veiligheidsinstrcties voor het slijpen, schuren, werkden met draadborstels, polijsten en doorslijpen:
a) Dit elektrische gereedschap dient alleen te worden gebruikt als slijpmachine, schuurmachine, draadborstel, polijsten doorslijpmachine. Neem alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens in acht die bij dit apparaat worden meegeleverd. Het negeren van de volgende aanwijzingen kan leiden tot elektrische schokken, brand en/ of ernstig letsel.
b) Normatieve zin/Opmerking voor dit gereed-schap Niet van toepassing.
c) Gebruik geen toebehoren dat door de fabrikant Niet special voor dit elektrische gereedschap bestemd is. Ook al kunt u het toebehoren op uw elektrische gereedschap bevestigen, vormt dit nog geen garantie voor een veilig gebruik.
d) Het geoorloofde toerental van het toebehoren要去 minimaal zo hoog zijn als het op het gereedschap vermelse maximale toerental. Toebehoren dat sneller draait dan is toegestaan, kan breken of wegliegen.
e) Buitendiameter en dikte van het toebehoren moeten voldoen aan de maatgegevens van uw elektrische gereedschap. Toebehoren met verkeerde afmetingen kan nicht voldoende worden afgeschermd of gecontroleerd.
f) Sliipschijven, flenzen, schuurschijven of ander toebehoren moet exact op de slijspil van uw elektrische gereedschap passen. Toebehoren dat Niet
exact op de slijspil past, draait ongelijkmatig, trilt erg en kan leiden tot controverlies.
g) Gebruik geen beschadigd toebehoren. Controleer voor ieder gebruik toebehoren zoals slijpschijven op afsplinteringen en scheuren, schurschijven op scheuren of sterke slijtage. Controleer draadborstels op losgeraakte of gefroben draden. Wanner het elektrische gereedschap of het toebehoren valt, dient u te controleren of het beschadigd is. Gebruik nooit beschadigd toebehoren. Houd afstand, wanner u het toebehoren gecontrolerd en geplaatst hebt, zorg dat in de buurt aanwezigepersonen buiten het bereik van het roterende toebehoren blijven en LAST het apparaat gedurende een minuut met maximaal toerental draaien. Beschadigd toebehoren breekt meest al in de testperiode.
h)
Draag persoonlijke veiligheidskleding. Gebruik alnaargelang de toepassing
een volledig gezichtsmasker, oogbescherming of veiligheidsbril. Draag indien nodig een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort die u beschermt gegen keine slijp- en materiaaldeeltjes.
De ogen要去en worden beschermd gegen rondvliegende vreemde voorwerpen die bij verschillende toepassingen ontstaan, stof- of ademhalingsmaskers要去en het tijdens de werkzaamheden ontstane stof filteren. Wanner u longer worden blootgesteld aan hard lawaai, kan dit leiden tot gehoorverlies.
i) Let bij andere Personen op een veilige afstand t.o.v. uw werkbereik. Ledereen die het werkbereik betreedt, moet persoonlijke veiligheidsuitrusting dragen. Afrekende stukken van het werkstuk en gebroken toebehoren hunnen wegvliegen en ook buiten het directe werkbereik letsel veroorzaken.
j) Houd de machine allén aan de geïsoleerde grijpvlakken vast, wanner uwerkzaamheden utvoert waar bij hettoebehoren verborgen stroomleidingen of de eigen netkabel zou konnen
raken. Het contact met een spanningvoerende leiding kan ook de metalen apparaatdelen onder spanning zetten en zo tot een elektrische schok leiden.
k) Houd de netkabel verwijderd van draaiend toebehoren. Wonneer u de contrôle over het apparaat verliest, kan de netkabel doergesneden of meegetrokken worden waardoor uw hand of arm in contact kankommen met het draaiende toebehoren.
1) Leg het elektrische gereedschap nooit weg voordat het toebehoren volledigTOT stilstand is gekomen. Het draaiende toebehoren kan in contact komen met de ondergrond waardoor u de controle over het elektrische gereedschap zou+kunnen verliezen.
m) Laat het elektrische gereedschap nicht lopen terwijl u het draagt. Uw kleding kan door toe Vallig contact met het draaiende toebehoren worden megetrokken waardoor het toebehoren zich in uw lichaam zou kunnen boren.
n) Reinig de ventilatieopengen van het elektrische gereedschap regelmatig. De motorventilator trekt stof in de behuizing en een grotere ophoping metaalstof kan leiden tot elektrische gezaren.
0)
Gebruik het elektrische gereedschap Niet in de buurt van brandbare materialen.
Gebruik geen toebehoren dat vloeibaar koelmiddel vereist. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrische schokken.
- Terugslag en dienovereenkomstige verilgheidsinstructies
Een terugslag is een plotselinge reactie als gevolg van een hakend of blokkerend toebehoren Zoals een slijpschijf, schuurschijf, draadborstel enz. Blijven haken of blokkeren leidt tot een abrupte stop van het roterende toebehoren. Daardoor wordt een ongecontroleerd elektrisch gereedschap op het blokkerpunt gegen de draairichting van het toebehoren in versneld.
Wonneer bijv. de slijpschijf blokkeert of in het werkstuk blijft haken, kan de rand van de slijpschijf, die zich in het werkstuk bevindt, blijven hangen waardoor de slijpschijfwegschiet of een terugslag voorzaakt. De slijpschijf beweegt dan in richting van de bedienende persoon of van hem weg, al naargelang de draairrichting van de schijf op het blokkeerpunt. In dit geval konnen slijschijven ook breken.
Een terugslag is het gevolg van een verkeerde bediening van het elektrische gereedschap. Een terugslag kan met behulp van de volgende maatregelen worden voorkomen.
a) Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie, waarin u de terugslagkrachten kunt opvangen. Gebruik.altijd de extra handgreep, indien voorhanden, om de grootst maybeke controle over terugslagkrachten of reactiemomenten bij het opstarten te hebben. De bediener kan door middel van geschakte voorzorgsmaatregelen de terugslag-en reactiekrachten beheersen.
b) Houd uw hand nooit in de buurt van draaiend toebehoren. Het toebehoren kan in geval van een terugslag over uw hand bewegen.
c) Kom met uw lichaam Niet binnen het bereik waarin het elektrische gereedschap in geval van een terugslag beweegt. De terugslag beweegt het elektrische gereedschap in de tegenovergestelde richting van de beweging van de slijpschijf op het blokeerpunt.
d) Werk uiterst voorzichtig in/aan hoeken, scherpe randen enz. Voorkom dat toebehoren van het werkstuk terugkaatst en klem raakt. Het roterende toebehoren neigt ertoe in hoeken, scherpe randen of in geval van terugkaatsten, klem te raken. Dit kan leiden tot een controverlies of terugslag.
e) Gebruik geen ketting- of getand zaagblad. Dergelijke toebehoren veroorzaken vaak terugslagen of leiden tot controverlies van het elektrische gereedschap.
Bijzondere veiligheidsmaatregelen voor hetSlijpen endoorslijpens
a) Gebruikuitsluitend de voor uw elektrische gereedschap goedgekeurde slijphulpstukken en de voor het slijphulpstuk bestemde beschermkap.
Sijphulpstukken die nicht voor het elektrische gereedschap bedoeld zijn, hunnen Niet voldoende worden afgeschermd en zich onveilig.
b) De beschemkap要去eig aan het elektrische gereedschapzijn aangebracht en zodanig ingesteldzin dat een maximum aan veiligheid wordt bereikt,d.w.z. hetkleinst mogelijkdeel van het slijphulpstuk wijstopen naar de gebruiker.De beschemkap要去 de gebruiker beschermen gegen afgebrozen stukken en toeallig contact met het slijphulpstuk.
c) Slijphulpstukken mogen allén voor de aanbevolen toepassingsmogelijkheden worden gezruikt. Bijvoorbeeld: slijp nooit met het zijvlak van een doorslijschijf. Doorslijschijven zijn bedoeld voor het doorslijpen van materiaal met de rand van de schijf. Door zichwaartse krachtinwerkingen konnen slijphulpstukken breken.
d) Gebruik alkijd onbeschadigde spanflenzen in de correcte maten en vormen voor de door u gekozen slijpschrift.
Geschikte flenzen steunen de slijipschijf en ver-minderen daardoor het gevaar van een slijpschijfbreuk. Flenzen voor doorslipschijven konnen verschillen van de flenzen voor andere slijipschijven.
e) Gebruik geen versleten slijpschijven van grofere elektrische gereedschappen. Sliipschijven voor grofere elektrische gereedschappen zijn Niet geconcipieerd voor de hogere toerentallen vankleinere elektrische gereedschappen en konnen dus breken.
Andere bijzondere veiligheids-instructies voor het doorslijpen
a) Voorkom het blokkeren van de doorsliipschijf of een te hoge aanpersdruk. Voer geen overmatig diepe smedenuit. Door overbelasting van de doorsliipschijf stijgt de belasting en daarmee het risico van kantelen of blokkeren met als gevolg een terugslag of breuk van het slijphulpstuk.
b) Vermijd het bereik vóor enchter de roterende doorsliipschijf. Wanner u de doorsliipschijf in het werkstuk van u weg beweegt, kan het elektrische gereedschap met de draaiende schijf in geval van een terugslag direct in uwrichting worden geslingerd.
c) Wanneer de doorsliipschijf klemt of u de werkzaamheden onderbreekt, schakelt u het apparaat uit en houdt u het werkstuk rustig totdat de schijf tot stilstand is gekomen. Tracht nooit, de nog draaiende doorsliipschijf uit de snede te trekken, daardoor kan een terugslag ontstaan. Stel de oorzaak voor het klemmen vast en verhelp deze.
d) Schakel het elektrische gereedschap Niet in zolang de doorsliipschijf nog in het werkstuk steekt. Wacht totdat de doorsliipschijf het volle toerental heeft bereikt, voordat u de snede voorzichtig voortzet. In het andere geval kan de schijf blijven hapen,uit het werkstuk springen of een terugslag veroorzaken.
e) Steun de platen of werkstukken goed om het risico van een terugslag door een ingeklemde doorsliipschijf te minimaliseren. Grote werkstukken kannen op grond van hun eigengewicht doorbuigen. Het werkstuk要去 aan beiden zijden van de schijf worden gesteund, zowel in de buurt van de doorsliipschijf als aan de rand.
f) Wees bijzonder voorzichtig bij "gleufsneden" in bestaande muren of andere onoverzachtelijkke bereiken. De binnendringende doorslijschijf kanijdens het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.
Bijzondere veiligheidsinstructies voor het schuren
Gebruik geen te große schuurbladen, maar neem de voorschriften van de fabrikanten m.b.t. de maten van het schuurblad in acht. Schuurbladen die boven de schuurschijf uiststeken können letsel veroorzaken, tot blokkeren of scheuren van de schuurbladen leiden of een terugslag veroorzaken.
Bijzondere veiligheidsinstructies voor het polijsten
Let op dat geen losse onderdelen van de polijstkap, vooral bevestigingsdra den, voorhanden zijn. Berg de bevestigingsdraden op of kort deze in. Losse, meedraaiende bevestigingsschroeven+kennen uw vingers raken en verwonden of in het werkstuk blijven hangen.
Bijzonder veiligheidsinstrumenties voor het werken met draadborstels
a) Let op dat de draadborstel ook fijdens het normale gebruik draadstukken verliest. Overbelast de draden nicht door een te hoge aanpersdruk. Wegvliegende draadstukken konnen probleemloos door dunne kleding en/ of de huid dringen.
b) Wonneer een beschemkap aanbevolen wordt, dient u te vermijden dat de beschemkap en de draadborstel elkaar+kunnen raken. Schij- en komborstelskunnen door aanpersdruk en centrifugalekrachten hun diameter vergroten.
Veiligheidsinstructies voor haakse slijpmachines
GEVAAR VOOR ELEKTRISCHE SCHOKKEN! Gebruik het apparaat Niet wonneer
de voedingskabel of de netsteker beschadigd is.
GEVAAR VOOR ELEKTRISCHE SCHOKKEN! Raak de voedingskabel Niet aan wonneer hij tijdens het werk beschadigd of doorgesneden worden. Onderbreek onmiddelijk de stroomtoevoer en LAST het apparaat verwolgens uitsluitend repareren door eenvakman of het bevoegde servicepunt.
GEVAAR VOOR ELEKTRISCHE SCHOKKEN! Gebruik het apparaat Niet wonneer het vochtig is en ook nicht in een vochtige omgeving.
GEVAAR VOOR ELEKTRISCHE SCHOKKEN! Wanner u het apparaat in de open lucht gebruikt, dient u het via een foutstroom-veiligheidsschakelaar (Fl-schakelaar) met maximaal 30 mA aan te sluten. Gebruik allén een voor het buitenbereik toegestaan verlengsnoer.
Draag het apparaat Niet aan de netkabel en hang het Niet aan de netkabel op. Leid de kabel altijd maar achefteren van het apparaat weg. In het andere geval kan het apparaat beschadigd worden.
Slijschijven要去en goed en overeenkomstig de aanwijzingen van de fabrikant bewaard en behandeld worden. In het andere geval zouden deze beschadigd können raken.
Waarborg dat slijpgereedschappen volgens de aanwijzingen van de fabrikant zich gemonteerd. In het andere geval+kunnen deze van het apparaat losraken en letsel en/of materièle schadeveroorzaken.
Waarborg dat tussenlagen worden gebruikt wonneer deze met het slijgereedschap beschikbaar gesteld worden en verplicht zich.
Gebruik geén gelearden verloopbussen of adapter om slijpschijven met een groter gat passend te kriijgen.
Waarborg bij slijpschijven met een schroefdraadinzet dat de schroefdraad lang genoeg is om de spillengte op te nemen. In het andere geval konnen de slijpschijven van het apparaat losraken en letsel en/of materièle schadeveroorzaken.
Voorkom dat het spieleinde de gatenbodem van de slijpmachine raakt.
■ Werk Niet op verborgenplaatsen waar stroom-, gas- of waterleidingen zouden kuren liggen. Gebruik een geschikt zoekapparaat of vraag na bij deplaatselijke nutsbedrijven. Het contact met stroomleidingen kan brand en een elektrische schok veroorzaken. De beschadiging van een gasleiding kan tot een explosie leiden. Beschadiging van een waterleiding kan materie-le schade en een elektrische schok veroorzaken.
WAARSCHUWING! GIFTIGD DAMPEN! Het bewerken van schadelijke / giftige stoffen vormt een gevaar voor de gezondheid van de bedienende persoon of in de buurt aanwezigere personen.
Sluit het apparaat aan op een geschikte afzuiginstallatie wanner u langdurige metaal- en steenbewerkingen uitvoert waar bij gezondheidsschadelijke stoffen ontstaan.
Zorg bij de bewerking van kunststoffen, verf, lak enz. voor afdoende ventilatie.
Drenk materialen of te bewerken oppervlakken Niet met oplosmiddelhoudende vloeistoffen.
GEVAAR VOOR LETSEL! Draag nauwsluitende kleding en bij lange harenen haarnetje of een geschikte hoofdbedekking.
Om veiligheidsredenen mag dit apparaat alleen met de extra handgreep 4 gebrukt worden.
De verstelbare kap 5 moet algid gemonteerd zich wonneur u werkt met voorbewerkings- of doorslijschijven. In het andere geval bestaat gevaar voor letsel.
Gebruik bij ernstige stofbelasting alsijde stofafzuiginrichting. Gebruik alleen speciala goedgekeurde stofafzuiginrichtingen.
Gebruik alleen geoorloofd gereedschap. Controller of het op de schuur-/slijschijven vermelde toerental hoger dan of gelijk is aan de nominale snugheid van het apparatus.
Let op de draairichting en houd het apparaat altiid zodenig vast dat vondenregen en slijpstof van het lichaam weg vliegen. In het andere geval bestaat gevaar voor letsel.
Waarborg dat de afmetingen van de schijf overeenstemmen met het apparaat en dat de schijf zonder problemen op de montageflens past.
Arbeidsinstructies
Opmerking! Slijpgereedschappen mogen alléén voor de aanbevolen toepassingsmogelijkheden worden gezruikt. In het andere geval konnen deze breken of anderszins beschadigd raken en letsel veroorzaken.

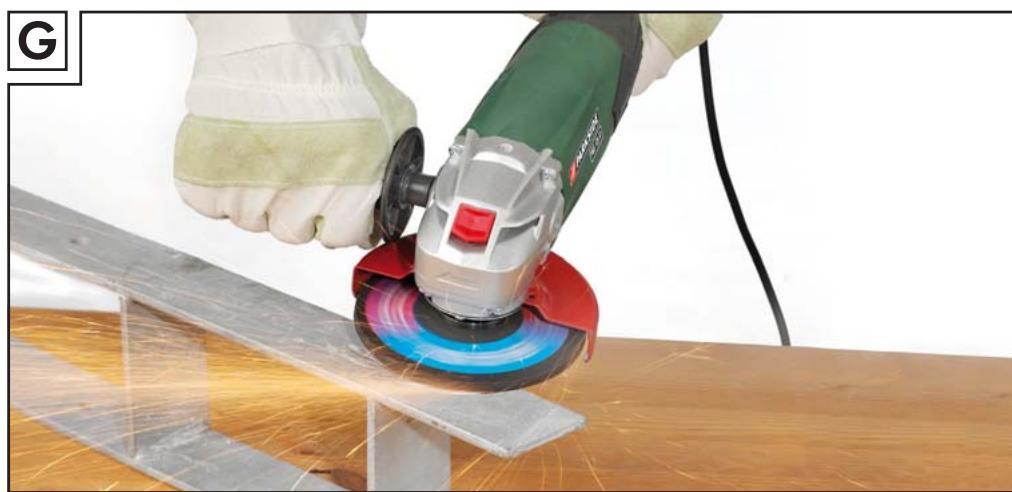

Voorbewerken (zie afb. G):
Gebruik nooit doorslijpschijven voor de Voorbewerking!
Beweeg de haakse slijper met matige druk over het werkstuk.
Beweeg de voorbewerkingsschijf bij zachte materialen in een vlakke hoek over het werkstuk, bij harde materia- len in een ie's steilere hoek.

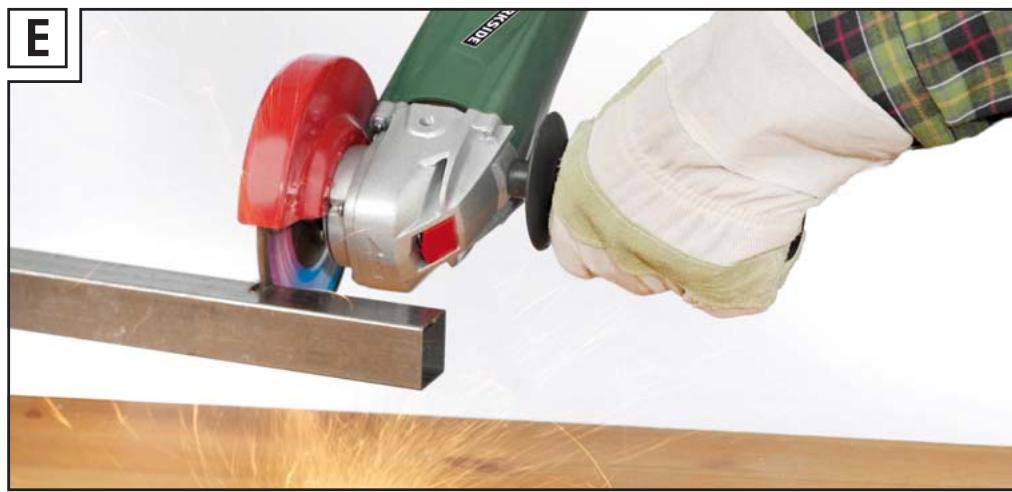

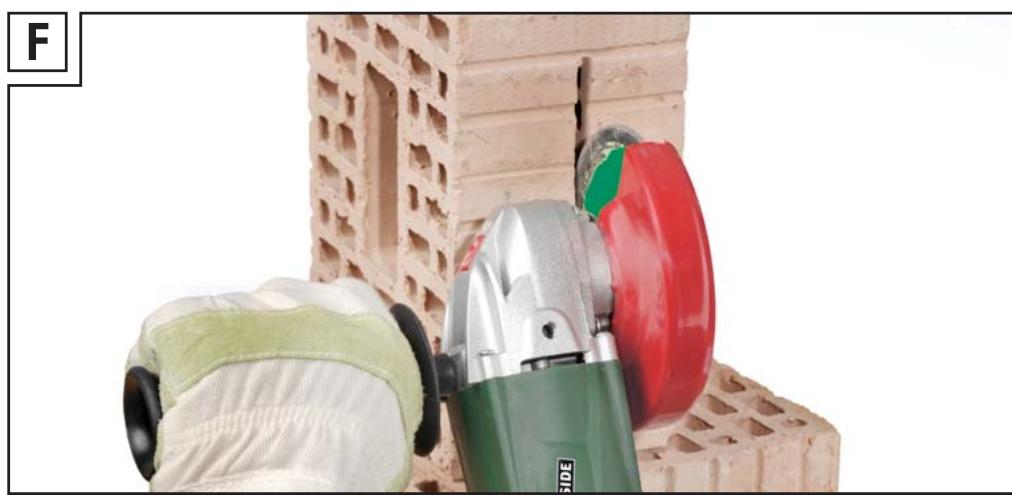

Doorslijpen (zie afb. E, F):
Gebruik nooit voorbewerkingschijven om door te slijpen!
Gebruik alleen gekeurde, met verzelstof versterkte doorsliip- of slipschijven die zichen goedgekeurd voor een randsnelheid van minstens 80m / s
VOORZICHTIG! Na het uitschaken loopt het slijpgereedschap nog na. Rem het Niet af door er opzij gegen te drukken.
Beveilig het gereedschap. Gebruik des spaninrichting/bankschoef om het werkstuk vast te zetten. Het worden daarin veiliger gehouden dan in uw hand.
Schakel het apparaat algid uit en wacht totdat het volledig tot stilstand is gekomen voordat u het neerlegt.
Ontgrendel de AAN-/ UIT-Schakelaar onmiddelijk bij een stroomuitval of wanner de netsteker uit de contactdoos getrokken worden. Schakel hem waar de UIT-stand. Hierdoor voorkomt u een oncecontroleerde herstart.
Gebruik het apparaat alleén voor droog snijden resp. droog slijpen.
De extra handgreep 4 moet bij alle werkzaamheden met het apparaat gemonteerd zich.
Asbesthoudend material mag nicht worden bewerkt. Asbest geldt als kankerverwekkend.
GEVAAR! Beweeg het apparaat altijd in tegenloop door het werkstuk. Bij de tegenovergestelderichting
bestaat het gevaar van een terugslag. Het apparaat kan uit de snede worden gedrukt.
Plaats het apparaat altijd ingeschakeld gegen het werkstuk. Til het apparaat na de bewerking van het werkstuk en schakel het dan pas uit.
Houd het apparaat fijdens het werk altijd met beiden handen vast (zie ook afb. G). Zorg voor een veilige stand.
Voor een optimaal lijpresultaat beweegt u het apparaat gelijkmatig onder een hoek van 15^ - 30^ (tussen lijipschijf en werkstuk) over het werkstuk heb en weer.
Bij de bewerking van groe oppervlakken mag het apparaat Niet met kracht op het werkstuk gedrukt worden. Wanner het toerental sterk terugloopt, moet u de aandrukkracht verminderen om veilig en efectief te kuren werken. Wanner het apparaat plotseling afremt of blokkeert, moet u onmiddelijk de stroomtoevoer uitschaken.
Doorslijk: werk Niet te snel en zorg dat de slijpschrift Niet vastslaat.
■ Voorbewerkings- en doorslijpschijven wordenijdens het werk zeer heet -
laat ze dan ook volledig afkoelen voordat u ze aanraakt.
Gebruik het apparaat nooit ondoelmatig.
Let altijd op dat het apparaat uitgeschakeld is voordat u de netsteker in de contactdos steekt.
Trek in geval van gevaar de stekeruit de contactdoos. Zorg ervoor dat apparaat en netsteker goed toegankelijk en in noodgevalen goed bereikbaar zich.
Onderbreek altijd de stroomtoevoer voor pauzes, voor alle werkzaamheden aan het apparaat en wanner u het werk beeingid gesthe.
Het apparaat moet steeds schoon, droog en vrij van olie of andere smeermiddelen zich.
Wees steeds waakzaam! Let altijd op wat u doet en ga steeds met overleg te werk. Gebruik het apparaat in geen geval wanner u ongeconcentreerd bent of u nicht goed voelt.
Bediening
In- en uitschakelen
Controleer het gereedschap altijd voor gebruik. Het gereedschap moet correct gemonteerd zich, mag Niet vochtig zich, geen scheuren vertonen en要去 vrij draaien. Laat het apparaat 30 seconden proofdraaien. Gebruik geen uit balans geraakte of trillende gereedschappen. Let op ongewone geluiden en vondenorming. Controleer daarna of alle bevestigingsonderdelen correct aangebrachte zich.
Inschakelen:
Druk op de inschakelblokkering 1.
Druk op de schakelaar AAN/UIT 2.
Uitschakelen:
Laat de schakelaar AAN/UIT 2 weer los.
Toerental instellen
Stel het toerental al naargelang de vereiste voor af in. Zet het stelwiel voor de toerentalvoorselectie op de gewenste instelling. Het vereiste toerental is afhankelijk van het te bewerken materiaal en kan in een praktische test worden bepaald.
De onderstaande babel geeft de instellingen aan voor de meest gangbare toepassingen. Deze waarden zijn vrijblijvend. Het beschreiben toebehoren is deels Niet bij de levering inbegren. Het doorelipen van steen is alleen toegestaan met een geleideslede (toebehoren).
Toerentalvoorselectie:
| Materi-aal | Gebruik | Gereedschap | Stelwiel |
| Kunststof, lak | polijsten | hoes van lamsvel | 1 |
| fijn schuren | polijtschijf van vilt | 1 | |
| Metaal | fijn schuren | lappenschijf | 1 |
| verf verwijderen | schuurblad | 2-3 | |
| Hout, metaal | borstelen, ontroesten | schotelborstel, schuurblad | 3 |
| Metaal, steen | slijpen | slijpschijf | 4-6 |
| Metaal | voorbewerken | voorbewer-kingssschijf | 6 |
| Steen | doorslijpden | doorslijpschijf en geleideslede | 6 |
Slijpgereedschappen verrangen
Draag altijd veiligheidshandschoenen tijdens het verrangen van doorslijp-/ Voorbewerkingsschijven.

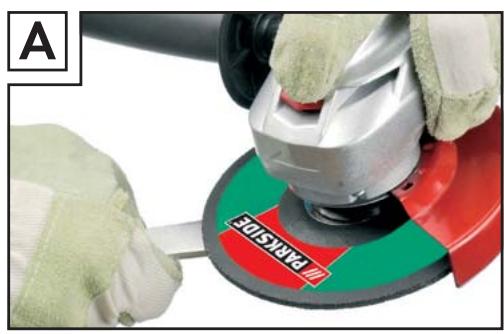

Vergrendel de toets voor de spilvergrendeling 9 alleen bij stilstaande montagespil 7, afb. A.
Druk op de toets voor de spilvergrendeling om het driijfwerk te blokkeren.
Draai de spanmoer 6 los met behulp van een spansleutel 11, afb. B.
Plaat de voorbewerkings- of doorsliipschijf met de bedruktijke aan het apparaat op de montageflens 8.
Plaatservolgendespanmoer6 met de verhoogde zijde waar boven weeper de montagespil 7.
Druk op de toets voor de spilvergrendeling om het drijfwerk te blokkeren.
Draai de spanmoer [6] weer vast met behulp van de spansleutel [11].
Opmerking: wonneer de schijf na het verwangen onrustig loopt of trilt, moet deze schijf onmiddelijk waar worden verwangen.
Laat het apparaat na een schijfervanging om veiligheidsredenen gedurende 30 seconden in nullast lopen. Let op ongewone geluiden en vonkenvorming.
□ Controller of alle bevestigingsonderdelen cor-rect aangebracht zich.
Let op dat de draairichtingspijl op de doorslijp of voorbewerkingsschijven (ook diamant-door-slijschijven) en de draairichting op het appaarat (draairichtingspijl op het apparaathoofd) overeenstemmen.
Toebehoren gebruiken
- Doorslijk-/voorbewerkings-schijven
U kunt de onderstaand vermelde doorslijp-/voorbewerkungsschijven op dit apparaat monteren.
Afmetingen: 125× 22,2mm
tot max. 6 mm dikte
(omgebogen)
Toerental: 12000 o/min
Randsnelheid: 80m / sec
Lamellenschijven voor metaal
Afmeting: 125mm
Toerental: min. 12000 o/min
Verder toebehoren
U kunt bovendien de hiernaast afgebeelde lijpgereedschappen, met de onderstaand vermelde technische gegevens gebruiken.
Spildraad: M14
Toerental: min. 12000 o/min
Steu voor de schuurbladen
Afmeting: 115mm / 125mm
Schuurbladen voor hout/steen
met klitbandhechting
Afmeting: 115mm / 125mm
Opmerking! Kan alléén in combinatie met
de steun worden gebruikt!
Komborstels, gegolfde draad
Afmeting: 75 - 100mm
Toerental: min. 12000 o/min
Komborstels, gevlochten draad
Afmeting: 075mm
Toerental: min. 12000 o/min
Roterende borstels, gevlochten draad
Afmeting: 115mm
Toerental: min. 12000 o/min
Veiligheidskap verstellen
VOOR LETSEL! Trek vór alle werkzaamheden aan het apparaat altijd eerst de netsteker uit de contactdoos!
GEVAAR VOOR LETSEL! Gebruik de haakse slijper altijd met gemonteerde veiligheidskap

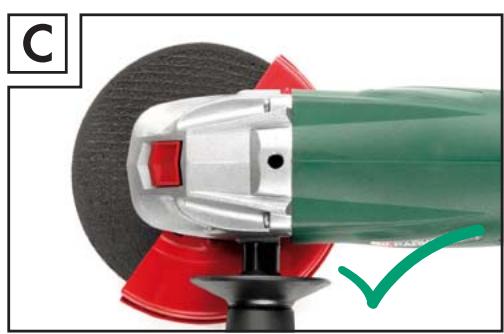

- De verilgheidskap要去 correct op de haakse slijper gemonteerd worden. Stel de kap zo-danig in dat een maximum aan verilgheid wordt bereikt, d.w.z. hetkleinst mogelijkdeel
van het lijpgereedschap wijst openaar de gebruiker (zie afb. B, C). De veiligheidskap 5 moet de gebruiker gegen afgebrozen stukken en toeallig contact met het lijpgereedschap beschermen. De veiligheidskap beschikt over 5 vergrendelingsstanden.
Draai de veiligheidskap 5 in de vereiste positie (werkpositie). De gesloten ziche van de veiligheidskap 5 要去 algid maar de gebruiker wijzen.
- Extra handgreep gebruiken
Voorlichtig! Om veiligheidsredenen mag dit apparaat alleen met de extra handgreep 4 gebruikt worden. De extra handgreep 4 kan al naargelang de werkwijze links, rechts of boven de apparaatkop worden ingeschroefd.
- Onderhoud en reiniging
VOOR LETSEL! Trek vór alle werkzaamheden aan het apparaat.altijd eerst de netstekeruit de contactdoos!
Gebruik geén scherpe voorwerpen voor de reiniging van het apparaat. Er zou geén vloeistoffen in het apparaat dringen. In het andere geval kan het apparaat beschadigd worden.
Laat de vervang van de koolborstels uitsluitend door het servicepunt of een erkendevakeworkplaats uitvoeren. Voor de rest is het apparaat onderhoudsvrij.
Reinig het apparaat regelmatig, het best direct na beeindig van de werkzaamheden.
Gebruik voor de reiniging van de behuizing een droge doek - gebruik nooit benzine, oplos-middelen of reinigmiddelen die de kunststof aantasten.
Voor de grondige reiniging van het apparaat hebt u een stofzuiger nodig.
De luchtopeningen要去en alti\drij blijven.
Verwijder het aanhechtende schuurstof met een kwast.
Service
A WAARSCHUWING! Laat uw apparaten door het servicepunt of een gekwalific-eerdvakpersoneel en alleén met ori-ginele onderdelen repareren. Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.
A WAARSCHUWING! Laat de steker of de aansluitleiding alsijd door de fabrikant van het apparaat of door diens technische Dienst repareren. Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.
Garantie
U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijk zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b.de kassabon als aankoopbewijs. Als uaanspraak wilt make nparantie,neem dan a.u.b. Telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegardeerd.
De garantie geldt alleen voor materiaal- of fabrica-gefouten,ECHTERNietvoor transportschade,of voor onderdelen die aan slijtage onderhevig+zijn,of voor beschadigingen aan breekbare delen,bijv. schakelaars of accu's.Het product is uitsluitend bestemd voor privé-gebruik en Niet voor bedrijfsmatige doel-einden.
Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die Niet door ons geauthoriseerd servicefilaraalen uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie Niet beperkt.
De garantieperiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen. Schade en gebreken
die mogelijk reeds bij de aankoop aanwezig zijn,要去en direct na het uitpakken worden gemeld,ui terlijk darüber twee dagen na de dag van aankoop. Na verstreijken van de garantieperiode要去en alle voorkomende reparaties vergoed worden.
NL
Kompernass Service Netherland
Tel.: 0900 1240001
e-mail: support.nl@kompernass.com
- Afvoer
De verpakking bestaat uit milieuvriendelijke materialen die u via deplaatselijke recyclingdiensten kurz afvoeren.
Voer elektronische gereedschappen nicht af via het huisafval!
Conform de Europese richtlij 2002/96/EC betreffende afgedankte elektrische en elektronische apparatuur en de omzetting waarvan�n national recht moeten oude elektrische gereedschappen seperaat worden ingezameld en op milieuvriendelijk wijze worden gerecycled.
Uw gemeentelijke milieudienst kan u informatie gezven over de afvalverwijdering van uitgediende apparaten.
Conformiteitsverklaring/Producent
Wij, Komperna GmbH, documentverantwoordelijke person: de heer Felix Becker, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat dit product voldoet aan de volgende normen, normatieve documents en EG-richtlijnen:
Machinerichtlijn (2006/42/EC)
EG-laagspanningsrichtlijn (2006/95/EC)
Elektromagnetische verdraagzaamheid (2004/108/EC)
Toegepaste, geharmoniseerde normen
EN 55014-1:2006
EN 55014-2/A2:2008
EN 60745-1:2009
EN 60745-2-3/A11:2009
IEC 60745-1:2006
IEC 60745-2-3:2006
EN 61000-3-2:2006
EN 61000-3-3:2008
Type/Benaming:
Haakse slijper PWS 125 A1
Date of manufacture (DOM): 10-2010
Serienummer: IAN 56295
Bochum, 31.10.2010
Hans Kompernaβ
- Directeur -
Technische wijzigingen binnen het kader van de verderontwikkeling� voorbehouden.
IAN 56295
KOMPERNASS GMBH
Burgstraße 21
D-44867 Bochum
