MANUALE UTENTE PWS 125 A1 ANGLE GRINDER PARKSIDE

SMERIGLIATRICE ANGOLARE HAAKSE SLIJPER Indicazioni per l’uso e per la sicurezza Traduzione delle istruzioni d’uso originali

Prima di leggere aprire le due pagine con le immagini e prendere confidenza con le diverse funzioni dell’apparecchio.

Introduzione Utilizzo conforme allo scopo previsto Pagina Utensile Pagina Ambito di fornitura Pagina Dati tecnici Pagina

Istruzioni di sicurezza generali per utensili elettrici 1. Sicurezza dell’area di lavoroPagina 2. Sicurezza elettrica Pagina 3. Sicurezza delle personePagina 4. Utilizzo attento di dispositivi elettriciPagina Avvertenze di sicurezza per tutte le applicazioni Pagina Contraccolpo e avvertimenti di sicurezza rispettiviPagina Particolari avvertenze di sicurezza per operazioni di levigatura e di troncaturaPagina Ulteriori avvertenze di sicurezza specifiche per i lavori di troncatura Pagina Avvertenze di sicurezza particolari per la levigatura con carta vetrata Pagina Avvertenze di sicurezza particolari per operazioni di lucidaturaPagina Avvertenze di sicurezza particolari per la lavorazione con spazzole di fili di ferro Pagina Avvertenze di sicurezza per levigatrici angolariPagina Indicazioni relative alla lavorazione Pagina

39 40 40 41 41 43 43 44 45 45 45 45 46

Esercizio Accensione e spegnimentoPagina 48 Impostazione della velocità Pagina 48 Sostituzione degli utensili di molatura Pagina 48

Utilizzo di accessori Mole da taglio e di sgrossaturaPagina Mole a ventaglio per metalloPagina Ulteriori accessoriPagina Regolare il coperchio di protezione Pagina Utilizzo dell’impugnatura supplementare Pagina

Manutenzione e pulizia Pagina 50 Assistenza Pagina 50 Garanzia Pagina 51 SmaltimentoPagina 51 Dichiarazione di conformità / Fabbricante Pagina 52

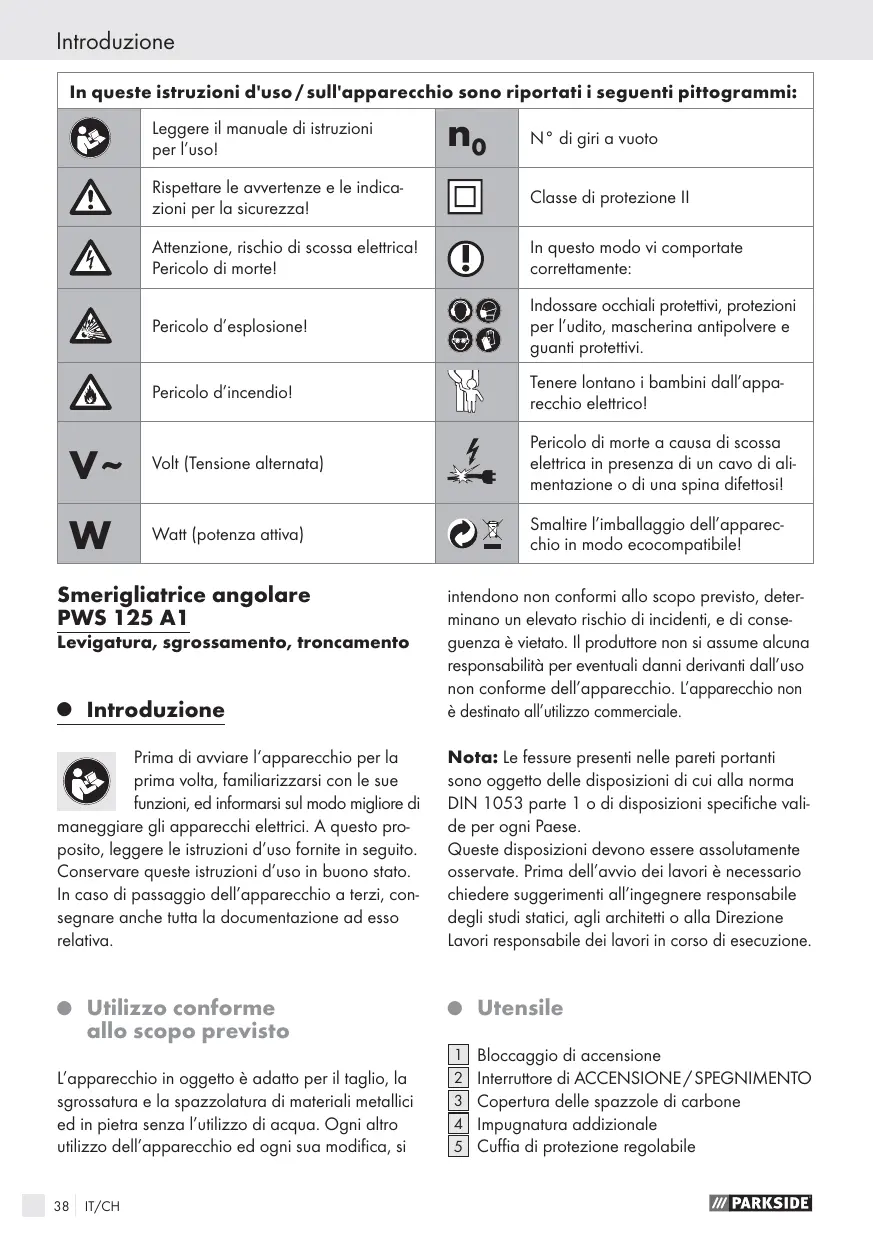

Introduzione In queste istruzioni d'uso / sull'apparecchio sono riportati i seguenti pittogrammi: Leggere il manuale di istruzioni per l’uso!

Rispettare le avvertenze e le indicazioni per la sicurezza!

Classe di protezione II Attenzione, rischio di scossa elettrica! Pericolo di morte!

In questo modo vi comportate correttamente:

Pericolo d’esplosione!

Indossare occhiali protettivi, protezioni per l’udito, mascherina antipolvere e guanti protettivi.

Pericolo d’incendio!

Tenere lontano i bambini dall’apparecchio elettrico!

Volt (Tensione alternata)

Pericolo di morte a causa di scossa elettrica in presenza di un cavo di alimentazione o di una spina difettosi!

W Watt (potenza attiva)

Smaltire l’imballaggio dell’apparecchio in modo ecocompatibile!

Smerigliatrice angolare PWS 125 A1 Levigatura, sgrossamento, troncamento

intendono non conformi allo scopo previsto, determinano un elevato rischio di incidenti, e di conseguenza è vietato. Il produttore non si assume alcuna responsabilità per eventuali danni derivanti dall’uso non conforme dell’apparecchio. L’apparecchio non è destinato all’utilizzo commerciale.

Prima di avviare l‘apparecchio per la prima volta, familiarizzarsi con le sue funzioni, ed informarsi sul modo migliore di maneggiare gli apparecchi elettrici. A questo proposito, leggere le istruzioni d’uso fornite in seguito. Conservare queste istruzioni d’uso in buono stato. In caso di passaggio dell’apparecchio a terzi, consegnare anche tutta la documentazione ad esso relativa.

Nota: Le fessure presenti nelle pareti portanti sono oggetto delle disposizioni di cui alla norma DIN 1053 parte 1 o di disposizioni specifiche valide per ogni Paese. Queste disposizioni devono essere assolutamente osservate. Prima dell’avvio dei lavori è necessario chiedere suggerimenti all’ingegnere responsabile degli studi statici, agli architetti o alla Direzione Lavori responsabile dei lavori in corso di esecuzione.

Utilizzo conforme allo scopo previsto

L’apparecchio in oggetto è adatto per il taglio, la sgrossatura e la spazzolatura di materiali metallici ed in pietra senza l’utilizzo di acqua. Ogni altro utilizzo dell’apparecchio ed ogni sua modifica, si 38

Utensile Bloccaggio di accensione Interruttore di ACCENSIONE / SPEGNIMENTO Copertura delle spazzole di carbone Impugnatura addizionale Cuffia di protezione regolabile

Introduzione / Istruzioni di sicurezza generali per utensili elettrici Dado di bloccaggio Mandrino di ricezione Flangia di ricezione Tasto di bloccaggio del mandrino Ghiera di regolazione per la preselezione della velocità 11 Chiave di bloccaggio (immagine B)

razione esplicata nella norma EN 60745 e può essere utilizzato per il confronto tra apparecchi. Il livello di vibrazioni si modifica a seconda del tipo di utilizzo dell’apparecchio elettrico, ed in alcuni casi può essere superiore al valore indicato nelle presenti istruzioni d’uso. Il carico di vibrazione potrebbe essere sottostimato qualora l’apparecchio elettrico fosse regolarmente utilizzato in tale modo.

Nota: Per una corretta valutazione dell’affaticamento da vibrazioni durante un determinato periodo di lavorazione devono essere considerati anche i tempi in cui l’apparecchio è disinserito o è funzionante, senza però essere utilizzato. Ciò può ridurre in misura notevole l’affaticamento da vibrazioni lungo il periodo di lavorazione complessivo.

1 smerigliatrice angolare PWS 125 A1 1 mola da taglio in metallo 1 impugnatura supplementare 1 coperchio di protezione 1 chiave di serraggio 1 istruzioni d’uso

Istruzioni di sicurezza generali per utensili elettrici

Potenza nominale: Tensione nominale: Numero di giri con funzionamento a vuoto: Filetto del mandrino: Classe di protezione:

1200 W 230 V~ 50 Hz n0 3000 - 11000 min-1 M14

Informazioni per il rumore e le vibrazioni: I valori di misurazione sono stati accertati in applicazione delle norme EN 60745. Il livello di pressione acustica stimato A ammonta tipicamente a: Livello di pressione acustica: 91 dB(A) Livello di intensità sonora: 102 dB(A) Scostamento di K: 3 dB Utilizzare un dispositivo di protezione auricolare! Valori complessivi di oscillazioni misurati conformemente alla norma EN 60745: Levigatura della superficie (sgrossatura): Valore di emissione oscillazioni ah = 13,431 m/s2 incertezza della misura K = 1,5 m/s2. ATTENZIONE! Il valore relativo al livello di vibrazioni indicato nelle presenti istruzioni d’uso è stato misurato in conformità alla procedura di misu-

ATTENZIONE! Leggere tutte le indicazioni e gli avvisi di sicurezza! Eventuali mancanze nell’osservanza delle indicazioni e degli avvisi di sicurezza possono provocare una scossa elettrica, un incendio e / o gravi lesioni. Conservare tutte le indicazioni e gli avvisi di sicurezza per eventuali necessita’ future! La parola “attrezzo elettrico“ utilizzata nelle istruzioni d’uso si riferisce agli attrezzi elettrici funzionanti all’interno di una rete (con cavo di rete) e agli attrezzi elettrici che funzionano mediante batterie (senza cavo di rete).

1. Sicurezza dell’area di lavoro a) Mantenere l’area di lavoro pulita e ben illuminata. Il disordine ed aree di lavoro poco illuminate possono determinare incidenti. b) Non lavorare con l’apparecchio in un’atmosfera dove si trovino liquidi infiammabili, esplosiva, gas e polveri. Gli utensili elettrici generano scintille che possono infiammare la polvere o i gas. IT/CH

Istruzioni di sicurezza generali per utensili elettrici c)

Durante l’utilizzo del dispositivo elettrico tenere lontani bambini e persone estranee. In caso di distrazione potreste perdere il controllo dell’apparecchio.

2. Sicurezza elettrica a) La spina di connessione dell’apparecchio deve essere adatta alla presa elettrica nella quale essa viene inserita. In nessun caso l’adattatore deve essere modificato. Non utilizzare spine con apparecchi messi a terra. Spine non modificate e prese adatte riducono il rischio di una scossa elettrica. b) Evitare il contatto del corpo con superfici messe a terra, quali ad esempio quelle di tubi, caloriferi, cucine economiche e frigoriferi. Sussiste un elevato rischio di scossa elettrica, qualora il Vostro corpo fosse messo a terra. c) Mantenere l’apparecchio lontano da pioggia o umidità. La penetrazione di acqua in un apparecchio elettrico accresce il rischio di scossa elettrica. d) Non utilizzare il cavo in modo non conforme, cioè per tirare l’apparecchio, per appenderlo o per estrarre la spina dalla presa elettrica. Tenere il cavo lontano da calore, olio, spigoli acuti o di parti in movimento dell’apparecchio. Cavi danneggiati o attorcigliati accrescono il rischio di scossa elettrica. e) In caso di lavori all’aperto utilizzare solamente prolunghe ammesse anche per un loro utilizzo all‘aperto. L’utilizzo di una tale prolunga riduce il rischio di scossa elettrica. f) Qualora non si possa evitare l‘esercizio dell’elettroutensile in un ambiente umido, fare uso di un interruttore differenziale, circostanza che riduce il rischio di una scossa elettrica.

3. Sicurezza delle persone a) Fare sempre estrema attenzione a ciò che si fa e accostarsi al lavoro con il dispositivo elettrico sempre in modo cosciente. Non utilizzare l’apparecchio quando si è stanchi o sotto l’influsso di droghe, alcol o medicinali. Un solo attimo di disattenzione nell’utilizzo dell’apparecchio può provocare serie lesioni. b) Indossare sempre l’equipaggiamento di protezione personale e gli occhiali protettivi. Indossando l’equipaggiamento di protezione personale, quale una mascherina antipolvere, scarpe di sicurezza antisdrucciolevoli, un casco di protezione o una protezione auricolare, a seconda del tipo e dell’utilizzo dell’apparecchiatura elettrica, riduce il rischio di lesioni. c) Evitare qualsiasi avvio involontario dell’utensile. Assicurarsi che l’utensile sia disinserito prima di collegarlo alla rete di alimentazione elettrica, di sollevarlo o di trasportarlo. Se durante il trasporto dell’apparecchio il dito dell’utilizzatore si trova sull’interruttore ON / OFF oppure l’apparecchio è inserito, possono determinarsi incidenti. d) Prima di avviare l’apparecchio, rimuovere il dispositivo di regolazione o la chiave per dadi. Un utensile o una chiave che si trovi in una parte di apparecchio in rotazione può provocare lesioni. e) Mantenere una postura del corpo normale. Assicurarsi di avere un sostegno sicuro e mantenere sempre l’equilibrio. In questo modo è possibile controllare meglio l’apparecchio, in modo particolare in caso di situazioni impreviste. f) Indossare un abbigliamento appropriato. Non indossare un abbigliamento largo o bigiotteria. Mantenere capelli, abbigliamento e guanti lontano da parti in movimento. Abbigliamento sciolto, gioielli o capelli lunghi possono essere trascinati da parti in movimento. g) Quando vengono montati dispositivi di aspirazione e di cattura della pol-

Istruzioni di sicurezza generali per utensili elettrici vere, assicurarsi che questi siano stati montati ed utilizzati correttamente. L’utilizzo di questi dispositivi riduce i pericoli provocati dalla polvere.

4. Utilizzo attento di dispositivi elettrici a) Non sovraccaricare l’apparecchio. Per un determinato lavoro utilizzare sempre il dispositivo elettrico a ciò appropriato. Con il dispositivo elettrico appropriato si lavora meglio e con maggiore sicurezza nello specifico ambito di utilizzo. b) Non utilizzare dispositivi elettrici il cui interruttore sia difettoso. Un dispositivo elettrico che non si può più accendere e spegnere rappresenta un pericolo, e deve essere riparato. c) Estrarre la spina dalla presa elettrica prima di eseguire regolazioni all‘apparecchio, sostituire accessori o riporre l‘apparecchio. Queste misure di prudenza impediscono l’avvio involontario dell’apparecchio. d) Mantenere dispositivi elettrici non utilizzati fuori dalla portata di bambini. Non fare utilizzare l’apparecchio da persone che non lo conoscano o del quale non abbiano letto le istruzioni d’uso. I dispositivi elettrici sono pericolosi se utilizzati da persone inesperte. e) Avere cura dell’apparecchio. Controllare se parti mobili dell’apparecchio funzionano perfettamente e non si bloccano, se parti di esso sono rotte o danneggiate, che la funzionalità dell’apparecchio non sia messa a rischio. Fare riparare le parti danneggiate prima di utilizzare di nuovo l’apparecchio. Molti incidenti sono provocati dal fatto che i dispositivi elettrici non vengono sottoposti ad una corretta manutenzione. f) Mantenere gli utensili di taglio affilati e puliti. Utensili di taglio curati con attenzione e fornitidi bordi taglienti si incastrano meno

frequentemente e sono semplici da guidare durante il lavoro. g) Utilizzare dispositivi elettrici, accessori, i dispositivi da inserire ecc, in conformità alle presenti istruzioni e nel modo descritto per questo particolare tipologia di apparecchio. In questo senso, tenere presente le condizioni di lavoro e l’attività da eseguire. L’utilizzo di dispositivi elettrici per scopi diversi da quelli previsti può provocare situazioni di pericolo.

Avvertenze di sicurezza per tutte le applicazioni

Avvertenze di sicurezza comuni per levigatura, levigatura con carta vetrata, lavori con spazzole metalliche, lucidare ed eseguire una troncatura: a) Quest’elettroutensile va usato come levigatrice, levigatrice con carta vetrata, spazzola metallica, lucidatrice e troncatrice. Si attenga a tutte le avvertenze di sicurezza, a tutte le istruzioni, immagini e a tutti i dati che Le vengono forniti insieme all’elettroutensile. Se Lei non si attiene alle istruzioni riportate qui a seguito, si può causare una scossa elettrica, un incendio e / o ferite pesanti. b) La frase / indicazione normativa per questo utensile non è applicabile. c) Non faccia uso di accessori che non siano stati previsti appositamente dal costruttore di quest’elettroutensile. Il fatto che un accessorio si possa fissare sul Suo elettroutensile, non garantisce il suo impiego sicuro. d) Il numero di giri ammesso per l’attrezzo di inserimento deve essere almeno pari al numero massimo di giri indicato sull’elettroutensile. Un accessorio che gira più rapidamente rispetto alla velocità ammessa, può rompersi o volare in giro. e) Il diametro esterno e la densità dell’attrezzo di inserimento devono IT/CH

Istruzioni di sicurezza generali per utensili elettrici corrispondere alle indicazioni delle misure del Suo elettroutensile. Attrezzi da impiegare misurati in modo errato non possono essere protetti o controllati a sufficienza. f) Dischi abrasivi, flangia, piatto abrasivo o altri accessori devono corrispondere esattamente al mandrino di levigatura del Suo elettroutensile. Gli attrezzi di inserimento che non corrispondono al mandrino di levigatura ruotano in modo irregolare, vibrano ad alta intensità e possono portare alla perdita di controllo. g) Non usi attrezzi di inserimento danneggiati. Prima di ogni impiego controlli gli attrezzi da impiegare, quali dischi abrasivi per verificare eventuali scheggiature e crepe, usura o forte logoramento. Le spazzole metalliche vanno controllate per verificare se vi sono eventuali fili di metallo sciolti o spezzati. Se l’elettroutensile o l’attrezzo di inserimento dovessero cadere a terra, La preghiamo di verificare se sono danneggiati oppure far uso di un attrezzo di inserimento non danneggiato. Se Lei ha controllato e inserito l’attrezzo di inserimento, mantenga questo e le persone nei paraggi al di fuori del livello di azione dell’attrezzo di inserimento rotante e lo lasci sempre correre per un minuto con il massimo livello di giri. Attrezzi di inserimento danneggiati normalmente si rompono già durante l’intervallo della verifica. h) Porti un’attrezzatura di protezione individuali. A seconda dell’applicazione porti una protezione su tutto il viso, una protezione agli occhi oppure occhiali di protezione. Nel caso in cui sia appropriato, porti una maschera antipolvere, una protezione acustica, guanti di protezione o un grembiule speciale che tiene a dovuta distanza da Lei le piccole particelle di levigatura e dei materiali. Gli occhi devono essere protetti da corpi esterni volanti che si formano nel corso dell’esecuzione di diverse applicazioni. Le ma42

schere antipolvere e le mascherine di protezione delle vie respiratorie devono filtrare la polvere formatasi durante l’applicazione. Se Lei dovesse essere esposta / o a rumori pesanti a tempo prolungato, potrebbe soffrire di una perdita dell’udito. i) Faccia attenzione che le altre persone si trovino ad una distanza di sicurezza rispetto al Suo ambito di lavoro. Tutti quelli che entrano nel Suo ambito di lavoro, devono portare un’attrezzatura di protezione individuale. Pezzi spezzatisi dal materiale di lavorazione, oppure pezzi spezzati degli attrezzi di inserimento possono volare via e causare ferite anche al di fuori dell’ambito diretto di lavoro. j) Tenga l’apparecchiatura esclusivamente sulle superfici di impugnatura isolate, mentre esegue i lavori in cui l’attrezzo di inserimento può colpire condotti elettrici nascosti oppure il cavo di rete. Il contatto con un condotto della tensione può anche mettere sotto tensione i componenti di metallo delle apparecchiature e portare ad una scossa elettrica. k) Tenga a dovuta distanza il cavo di rete dalle attrezzature di inserimento ruotanti. Se dovesse perdere il controllo sull’apparecchiatura, il cavo di rete può essere scisso oppure colpito e la Sua mano o il Suo braccio potrebbero finire nell’attrezzatura di inserimento ruotante. l) Non depositi mai l’elettroutensile finché l’attrezzo di inserimento non sia del tutto bloccato. L’elettroutensile ruotante può venire a contatto con la superficie di parcheggio e così Lei potrebbe perdere il controllo dell’attrezzo elettrico. m) Non metta in funzione l’elettroutensile mentre lo porta. I Suoi vestiti potrebbero venire casualmente a contatto con l’elettroutensile in rotazione, e l’elettroutensile potrebbe penetrare nel Suo corpo creandovi dei fori. n) Pulisca regolarmente le fessure di areazione del Suo elettroutensile. Il mantice del motore attira polvere all’interno dell’involucro e l’intensa deposizione di polvere metallica può causare dei pericoli.

Istruzioni di sicurezza generali per utensili elettrici o)

Non utilizzi l’elettroutensile vicino a materiali infiammabili. Le schegge potrebbero infiammare questi materiali. p) Non faccia uso di attrezzi di inserimento che richiedono sostanze di raffreddamento. L’impiego di acqua o altre sostanze di raffreddamento può causare una scossa elettrica.

Contraccolpo e avvertimenti di sicurezza rispettivi d)

Il contraccolpo è una reazione improvvisa causata da un attrezzo di inserimento ruotante impigliato oppure bloccato, quale ad es. disco abrasivo, piatto abrasivo, spazzola metallica, ecc. L’impigliarsi o il blocco portano ad un’interruzione improvvisa dell’attrezzo di inserimento in rotazione. In questo modo un elettroutensile incontrollato viene accelerato contro la direzione di rotazione dell’attrezzo di inserimento sul punto di blocco. Se ad es. un disco abrasivo si impiglia o si blocca all’interno dell’utensile, il bordo del disco abrasivo che penetra nell’utensile, si può impigliare in esso e causare in questo modo la fuoriuscita del disco abrasivo oppure un contraccolpo. Il disco abrasivo si muove dunque in direzione dell’operatore oppure si allontana da esso, in dipendenza dalla direzione di rotazione del disco sul punto di blocco. In questo modo i dischi abrasivi possono anche rompersi. Un contraccolpo è la conseguenza di un impiego scorretto oppure errato dell’elettroutensile. Esso può essere evitato attenendosi alle rispettive precauzioni descritte qui a seguito. a) Tenga ben fisso l’elettroutensile e metta il Suo corpo e le Sue braccia in una posizione tale da poter parare le forze dei contraccolpi. Faccia sempre uso di un’impugnatura aggiuntiva, se presente, al fine di avere il maggior controllo possibile sulle forze di contraccolpo o i momenti di reazione nella curva d’avviamento. L’operatore può

controllare le forze dei contraccolpi e delle reazioni, attenendosi ai provvedimenti di cautela previsti. Non metta mai la Sua mano vicino agli attrezzi di inserimento in rotazione. L’attrezzo di inserimento può passare sulla Sua mano al momento del contraccolpo. Eviti di avvicinarsi con il proprio corpo alla zona in cui l’elettroutensile viene mosso in caso di un contraccolpo. Il contraccolpo muove l’elettroutensile nella direzione opposta rispetto al movimento del disco abrasivo sul punto di blocco. Operi con particolare attenzione in prossimità di spigoli, spigoli taglienti, ecc. Impedisca che gli attrezzi di inserimento o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L’utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzi. Ciò provoca una perdita del controllo oppure un contraccolpo. Non utilizzare alcuna lama a catena o dentata. Tali utensili provocano spesso un contraccolpo oppure la perdita di controllo sull’utensile elettrico.

Particolari avvertenze di sicurezza per operazioni di levigatura e di troncatura

a) Utilizzi esclusivamente utensili abrasivi che siano esplicitamente ammessi per l’elettroutensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per ogni utensile abrasivo. Utensili abrasivi che non sono previsti per l’elettroutensile non possono essere sufficientemente schermati e sono insicuri. b) La cuffia di protezione deve essere applicata con sicurezza all’elettroutensile e regolata in modo tale da poter garantire il massimo possibile di sicurezza, cioè che la parte dell’utensile abrasivo pià piccola sia rivolta verso l’operatore. La cuffia di protezione ha il IT/CH

Istruzioni di sicurezza generali per utensili elettrici compito di proteggere l’operatore da frammenti e da contatti accidentali con l’utensile abrasivo. c) Gli utensili abrasivi devono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. Per esempio: Non esegua mai lavori di levigatura con la superficie laterale di un disco abrasivo da taglio dritto. I dischi abrasivi da taglio dritto sono previsti per l’asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su questi utensili abrasivi vi è il pericolo di romperli. d) Utilizzi sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma per la mola abrasiva selezionata. Flange adatte hanno una funzione di corretto supporto della mola abrasiva e riducono dunque il più possibile il pericolo di una rottura della mola abrasiva. E’ possibile che vi sia una differenza tra flange per mole abrasive da taglio dritto e flange per mole abrasive di altro tipo. e) Non utilizzi mai mole abrasive usurate previste per elettroutensili più grandi. Le mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di elettroutensili più piccoli e possono rompersi.

Ulteriori avvertenze di sicurezza specifiche per i lavori di troncatura

a) Eviti di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non esegua tagli eccessivamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se non aumenta la sollecitazione e la si rende maggiormente soggetta ad angolature improprie o a blocchi venendo così a creare il pericolo di contraccolpo oppure di rottura dell’utensile abrasivo. b) Eviti di avvicinarsi alla zona anteriore o posteriore al disco abrasivo da taglio 44

diritto in rotazione. Se Lei manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, può capitare che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l’elettroutensile con il disco abrasivo in rotazione verso di Lei. c) Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spenga l’elettroutensile e lo tenga fermo fino a quando il disco si sarà fermato completamente. Non tenti mai di estrarre il disco abrasivo dal taglio in esecuzione perché altrimenti potrebbe provocare un contraccolpo. Rilevi ed elimini la causa del blocco. d) Non rimetta l’elettroutensile in funzione fintanto che esso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta cautela, attenda che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo. e) Doti di un supporto adatto i pannelli oppure i pezzi in lavorazione in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezzi in lavorazione possono piegarsi sotto l’effetto del proprio peso. Provveda a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanze del taglio di troncatura che in quelle del bordo. f) Operi con particolare cautela in caso di “tagli dal centro“ da eseguire in pareti già esistenti oppure in altri parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell’acqua, linee elettriche oppure oggetti di altro tipo.

Istruzioni di sicurezza generali per utensili elettrici

Avvertenze di sicurezza particolari per la levigatura con carta vetrata

Non utilizzi mai fogli abrasivi troppo grandi ma si attenga alle indicazioni del rispettivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere oltre il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

Avvertenze di sicurezza particolari per operazioni di lucidatura

Non ammetta mai pezzi sciolti della cuffia della lucidatrice, soprattutto se si tratta di cordicelle di fissaggio. Conservi o accorci le cordicelle di fissaggio. Cordicelle di fissaggio sciolte che ruotano insieme all’utensile possono venire a contatto con le Sue dita o impigliarsi nel pezzo in lavorazione.

Avvertenze di sicurezza particolari per la lavorazione con spazzole di fili di ferro

a) Tenga presente che la spazzola metallica perde pezzi di fili di ferro anche durante il comune impiego. Non sottoponga i fili metallici a carico troppo elevato, esercitando una pressione troppo alta. Pezzi di fili di ferro espulsi in aria possono penetrare molto facilmente attraverso indumenti sottili e / o la pelle. b) Impiegando una cuffia di protezione raccomandata Lei evita che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzole a tazza possono essere aumentati attraverso forze di pressione e tramite l’azione di forze centrifugali.

Avvertenze di sicurezza per levigatrici angolari

PERICOLO DI SCOSSA ELETTRICA! Non fare funzionare l’apparecchio con cavo di alimentazione o spina danneggiati. PERICOLO DI SCOSSA ELETTRICA! Non toccare il cavo di alimentazione, nel caso in cui esso, durante il funzionamento dell’apparecchio, venga danneggiato o tranciato. Estrarre subito la spina di alimentazione, ed in seguito fare riparare l’apparecchio solamente da un tecnico specializzato o da personale del Servizio di Assistenza. PERICOLO DI SCOSSA ELETTRICA! Non fare funzionare l’apparecchio quando esso è umido o ci si trova in un ambiente umido. PERICOLO DI SCOSSA ELETTRICA! Nel corso dell’esecuzione di lavori all’aperto, collegare l’apparecchio attraverso un interruttore differenziale (FI) con una corrente massima di intervento di 30 mA. Per i lavori all’aperto utilizzare solamente una prolunga ammessa per un utilizzo all’aperto. Non tirare l’apparecchio o appenderlo per il cavo di alimentazione. Allontanare il cavo di alimentazione medesimo dall’apparecchio verso l’area posteriore. In caso contrario l‘apparecchiatura potrebbe essere danneggiata. Le mole devono essere conservate e maneggiate in base alle indicazioni fornite dal produttore delle stesse. In caso contrario esse potrebbero venire danneggiate. Assicurarsi che gli utensili di molatura vengano montati sull’apparecchio secondo le indicazioni fornite dal produttore. In caso contrario esse possono staccarsi dall’apparecchio e provocare lesioni a persone e / o danni a cose. Fare in modo che vengano utilizzati spessori quando essi vengono forniti ed il loro uso richiesto con l’utensile di molatura. IT/CH

Istruzioni di sicurezza generali per utensili elettrici

Non utilizzare boccole di riduzione o adattatori separati al fine di rendere adatte mole con grosso foro. Assicurarsi, a riguardo degli utensili di molatura con inserto filettato, che il filetto medesimo sia lungo abbastanza da poter alloggiare l’intera lunghezza del mandrino. In caso contrario le mole possono staccarsi dall’apparecchio e provocare lesioni a persone e / o danni a cose. Impedire che l’estremità del mandrino tocchi il fondo fornito di foro dell’utensile di smerigliatura. Non lavorare in aree nascoste dove potrebbero trovarsi condutture elettriche, del gas o dell‘acqua. Utilizzare un apparecchio di ricerca adatto al fine di rintracciare l’eventuale presenza di cavi di alimentazione nascosti oppure chiedere l’intervento della compagnia locale di fornitura dei servizi suddetti. Il contatto con condutture elettriche può determinare lo scoppio di un incendio o una scossa elettrica. I danni provocati ad una conduttura del gas possono determinare esplosioni. La penetrazione in una conduttura dell’acqua può determinare danni alle cose o provocare una scossa elettrica. ATTENZIONE! GAS VELENOSI! La lavorazione di polveri dannose o velenose rappresenta un pericolo per la salute degli operatori o delle persone che si trovano nei pressi dell’area di lavoro. In caso di lavorazione di metalli e materiale in pietra che emettano polveri pericolose per la salute, la quale si protraesse per lungo tempo, collegare l’apparecchio ad un sistema esterno di aspirazione adatto allo scopo. Assicurare una sufficiente aerazione in caso di lavorazione di materiale plastico, colori, vernici, ecc. Non impregnare materiali o superfici da lavorare con liquidi contenenti solventi. PERICOLO DI FERIMENTO! Indossare vestiario ben aderente, ed in caso di IT/CH

capelli lunghi, indossare una rete per capelli o una copertura per la testa adatte allo scopo. Per motivi di sicurezza questo apparecchio può essere utilizzato solamente impugnandolo per l’impugnatura supplementare 4 . Il coperchio di protezione regolabile 5 deve essere sempre montato in caso di lavori di sgrossatura o di taglio. In caso contrario sussiste un pericolo di lesione! Utilizzare un aspirapolvere in caso di notevole formazione di polvere. A questo scopo utilizzare solamente dispositivi di aspirazione ammessi per questo tipo di situazione. Utilizzare solamente utensili autorizzati. Verificare se il numero di giri riportata sulle mole è maggiore o uguale alla velocità nominale dell’apparecchio. Fare attenzione al senso di rotazione, e mantenere sempre l’apparecchio in modo tale che scintille e polvere di levigazione si allontanino dal corpo. In caso contrario sussiste un pericolo di lesione! Assicurarsi che le dimensioni della mola corrispondano con quelle dell‘apparecchio, e che l’apparecchio si adatti senza problemi alla flangia di alloggiamento 8 .

Indicazioni relative alla lavorazione

Nota! E‘ possibile utilizzare solamente abrasivi adatti alle modalità d’uso suggerite. In caso contrario essi possono rompersi, essere danneggiati e provocare lesioni. Lavori di sgrossatura (vedi immagine G): Non utilizzare in nessun caso mole da taglio per eseguire sgrossatura! Movimentare la smerigliatrice angolare esercitando una moderata pressione sul pezzo da lavorare in avanti ed indietro.

Istruzioni di sicurezza generali per utensili elettrici

In caso di lavorazione su materiale soffice, guidare la mola di sgrossatura con un angolo piatto, in caso di lavorazione di materiale duro con un angolo un poco più spiovente.

Rettificazione di separazione (vedi immagine E, F): Non utilizzare in nessun caso mole di sgrossatura per eseguire tagli! Utilizzare solamente mole da taglio approvate rinforzate con fibra, ammesse per una velocità periferica di almeno 80 m / s. ATTENZIONE! L’utensile di molatura continua a girare anche dopo che il dispositivo è stato spento. Non cercare di rallentarlo con una contropressione laterale. Bloccare il pezzo da lavorare. A questo scopo utilizzare dispositivi di bloccaggio / una morsa a vite attorno al pezzo. Esso viene in questo modo trattenuto in modo più sicuro che non con la mano. Spegnere sempre l’apparecchio prima di deporlo, ed attendere fino a che lo stesso non si sia completamente fermato. In caso di caduta di tensione o quando viene estratta la spina di alimentazione, sbloccare subito l’interruttore ON / OFF, portandolo sulla posizione OFF. Ciò impedisce un possibile riavviamento involontario. Utilizzare l’apparecchio solo per il taglio o la molatura a secco. L’impugnatura supplementare 4 deve essere montata quando si esegue con l‘apparecchio qualsiasi tipo di lavoro. E‘ vietato lavorare materiale contenente asbesto. Si ritiene che l’asbesto sia una sostanza cancerogena. Suggerimento! Nel modo di seguito descritto l’operatore agirà correttamente. PERICOLO! Movimentare l’apparecchio attraverso il pezzo sempre con una rotazione in senso opposto

rispetto alla posizione in cui si trova l’operatore. In caso di utilizzo con una rotazione in senso contrario rispetto a quella suggerita, sussiste il pericolo di contraccolpo. L’apparecchio può essere premuto dal taglio. Movimentare l’apparecchio, sempre in stato di funzionamento, attraverso il pezzo. Una volta terminata la lavorazione, sollevare l’apparecchio dal pezzo e solo in questa fase spegnerlo. Durante la lavorazione tenere l’apparecchio con entrambe le mani (vedi anche Fig. G). Assicurarsi di mantenere sempre una posizione ritta e sicura. Per un migliore molatura movimentare l’apparecchio avanti e indietro sul pezzo in modo uniforme mantenendo in un angolo di 15°-30° (tra mola e pezzo). In caso di lavorazione di superfici oblique l’apparecchio non deve essere premuto sul pezzo con grande forza. Qualora il numero di giri diminuisse fortemente, è necessario ridurre la forza di pressione, al fine di garantire una lavorazione sicura ed efficace. Qualora l’apparecchio venisse improvvisamente frenato o si bloccasse, esso deve essere subito scollegato dalla rete di alimentazione elettrica. Taglio: Lavorare con avanzamento non eccessivamente veloce e non angolare la mola di taglio. Durante la lavorazione, le mole di sgrossatura e di taglio diventano molto calde – prima di toccarle lasciare che si raffreddino completamente. Non utilizzare mai l’apparecchio per scopi diversi da quelli per i quali è stato previsto. Fare sempre attenzione a che l’apparecchio sia spento prima di inserire il cavo di alimentazione nella spina. In caso di pericolo, estrarre subito la spina dalla presa elettrica. Fare in modo che l’apparecchio e la spina di rete siano facilmente accessibili, ed in caso di emergenza, possano essere raggiunti senza problemi. Estrarre sempre la spina dalla presa elettrica nei momenti di pausa del laIT/CH

Istruzioni di sicurezza generali per utensili elettrici / Esercizio

voro, prima dell’esecuzione di qualsiasi intervento sull’apparecchio, ed in caso di mancato utilizzo. L’apparecchio deve essere sempre pulito, asciutto e privo di tracce di olio o di grasso. Fare sempre estrema attenzione a ciò che si fa e accostarsi al lavoro sempre in modo cosciente. In nessun caso utilizzare l’apparecchio quando non si è concentrati o non vi sentite bene.

Accensione e spegnimento

Controllare l’utensile inserito prima dell’utilizzo. Esso deve essere montato in modo assolutamente corretto, non deve essere né danneggiato né umido o mostrare crepe, e deve potere ruotare senza ostacoli. Eseguire una corsa di prova per la durata di circa 30 secondi. Non utilizzare utensili non perfettamente circolari o che vibrano. Fare attenzione ad eventuali rumori inconsueti e allo sviluppo di scintille. Verificare se tutti gli accessori di fissaggio sono stati montati correttamente. Accensione: Prema il blocco di accensione 1 . Premere il pulsante ON / OFF 2 . Spegnimento: Rilasciare nuovamente il pulsante ON / OFF 2 .

Impostazione della velocità

Scegliere la velocità desiderata secondo le proprie necessità. Ruotare la ghiera di regolazione per la preselezione della velocità 10 alla velocità desiderata. La velocità necessaria dipende dal materiale da lavorare e può essere stabilita dopo avere eseguito una prova pratica. La seguente tabella descrive in modo non vincolante le impostazioni per gli utilizzi più comuni. In parte gli accessori descritti non sono inclusi nella fornitura. La tranciatura di pietra è ammessa solo con slitte di guida (accessorio).

IT/CH Preselezione della velocità: Materiale

Ghiera di regolazione

Cuffia di lana di agnello

Spazzolatura, Spazzola a eliminazione tazza, Foglio della ruggine abrasivo

Mola di tranciatura e slitte di guida

Sostituzione degli utensili di molatura

Indossare sempre guanti protettivi durante la sostituzione di mole da taglio / di sgrossatura. Azionare il tasto di arresto del mandrino 9 solamente quando il mandrino di alloggiamento è completamente fermo 7 , Fig. A. Premere il tasto di arresto del mandrino 9 per bloccare la trasmissione. Allentare il dado di serraggio 6 per mezzo della chiave per dadi 11 , Fig. B. Porre la mola di sgrossatura e da taglio con il lato fornito di scritta rivolto all’apparecchio sulla flangia di alloggiamento 8 . Porre in seguito il dado di serraggio 6 , con il lato lungo verso l’alto, di nuovo sul mandrino di alloggiamento 7 . Premere il tasto di arresto del mandrino 9 per bloccare la trasmissione. Stringere di nuovo il dado di serraggio 6 con la chiave di serraggio 11 .

Esercizio / Utilizzo di accessori

Nota: Se la mola dopo la sostituzione scorre in modo non regolare oppure vibra, essa deve essere subito sostituita di nuovo. Per motivi di sicurezza, fare funzionare l’apparecchio a vuoto per circa 30 secondi dopo ogni sostituzione di mola. Fare attenzione alla presenza di rumori inconsueti o allo sviluppo di scintille. Verificare, se tutti gli elementi di fissaggio sono stati montati correttamente. Fare attenzione a che la freccia indicante il senso di rotazione sulle mole di taglio e di sgrossatura (anche sulle mole di taglio diamantate) corrispondano al senso di rotazione dell’apparecchio (freccia indicante il senso di rotazione sulla testa dell’apparecchio).

Utilizzo di accessori

Mole da taglio e di sgrossatura

Sull’apparecchio potete montare le seguenti mole da taglio e di sgrossatura: Dimensioni: ø 125 x 22,2 mm fino ad uno spessore max. di 6 mm (piegate a gomito) Numero di giri: 12000 giri / min Velocità periferica: 80 m / sec

E‘ inoltre possibile utilizzare i seguenti utensili di molatura caratterizzati dai seguenti dati tecnici: Filettatura del mandrino: M14 Numero di giri: min. 12000 U / min Piatto di sostegno per fogli abrasivi Dimensioni: ø 115 mm / 125 mm

Fogli abrasivi per legno / pietra con fissaggio a strappo Dimensioni: ø 115 mm / 125 mm

Nota: Questo accessorio può essere utilizzato solamente in collegamento con il piatto di sostegno! Spazzole d’acciaio a tazza, filo corrugato Dimensioni: ø 75 - 100 mm Numero di giri: min. 12000 U / min

Mole a ventaglio per metallo

Dimensioni: Numero di giri:

ø 125 mm min. 12000 U / min

Utilizzo di accessori / Manutenzione e pulizia / Assistenza Spazzole d’acciaio a tazza, filo intrecciato Dimensioni: ø 75 mm Numero di giri: min. 12000 U / min

Utilizzo dell’impugnatura supplementare

ATTENZIONE! Per motivi di sicurezza, questo apparecchio può essere utilizzato solamente con l’impugnatura supplementare 4 . L’impugnatura supplementare 4 può essere avvitata a seconda della lavorazione a sinistra, a destra, o in posizione superiore alla testa dell‘apparecchio.

Spazzola a disco, filo intrecciato Dimensioni: ø 115 mm Numero di giri: min. 12000 U / min

Manutenzione e pulizia

ATTENZIONE! RISCHIO DI LESIONE! Prima di eseguire qualsiasi intervento sull’apparecchio estrarre la spina dalla presa! Non utilizzare alcun oggetto aguzzo per la pulizia dell‘apparecchio. Nessun liquido deve penetrare fino all’interno dell’apparecchio. In caso contrario l’apparecchio potrebbe essere danneggiato. Fare eseguire la sostituzione delle spazzole in carbonio solamente dal personale del centro di assistenza o da un’officina specializzata riconosciuta. Altrimenti, l’apparecchio non necessita di manutenzione. Pulire l’apparecchio con regolarità, preferibilmente subito dopo la fine del lavoro. Pulire l’alloggiamento con un panno asciutto – in nessun caso utilizzare benzina, solventi o detergenti che possano corrodere la materia plastica. Per una pulizia profonda dell’apparecchio è necessario utilizzare un aspirapolvere. Le aperture dell’aria devono sempre essere libere. Rimuovere con un pennello la polvere di molatura che dovesse essersi eventualmente attaccata.

Regolare il coperchio di protezione

ATTENZIONE! RISCHIO DI LESIONE! Prima di eseguire qualsiasi intervento sull’apparecchio estrarre la spina dalla presa! RISCHIO DI LESIONE! Utilizzare la smerigliatrice angolare sempre con il coperchio di protezione 5 montato. Il coperchio di protezione deve essere sempre ben fermo sulla smerigliatrice angolare. Montarla in modo tale da potere raggiungere il massimo grado di sicurezza, cioè che la minore superficie possibile dell’abrasivo sia aperta verso l’operatore (vedi immagine B, C). Il coperchio di protezione 5 deve proteggere l’operatore da frammenti e dal contatto casuale con l’abrasivo. Il coperchio di protezione dispone di 5 posizioni di arresto. Ruotare il coperchio di protezione 5 nella posizione richiesta (posizione di lavorazione). Il lato chiuso del coperchio di protezione 5 deve essere sempre rivolto verso l‘operatore.

IT/CH Assistenza ATTENZIONE! Fare riparare l’apparecchio dal Centro di Assistenza o da un elettricista specializzato e solo con pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio.

Assistenza / Garanzia / Smaltimento ATTENZIONE! Fare eseguire una sostituzione della spina o del cavo di alimentazione solamente dal produttore dell’apparecchio o dal suo Centro di Assistenza. In questo modo viene garantita la sicurezza dell’apparecchio.

CH Kompernaß Service Switzerland Tel.: 0848 000 525 (max. 0,0807 CHF/Min.) e-mail: support.ch@kompernass.com

Questo apparecchio è garantito per tre anni a partire dalla data di acquisto. L’apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d’acquisto. In caso di interventi in garanzia, contattare telefonicamente il proprio centro di assistenza. Solo in questo modo è possibile garantire una spedizione gratuita della merce. La garanzia vale solo per i difetti di materiale o fabbricazione, non per i danni da trasporto, parti soggette a usura o danni a parti fragili come ad es. interruttori o accumulatori. Il prodotto è destinato esclusivamente all’uso domestico e non a quello commerciale.

L’imballaggio è composto da materiali ecologici, che possono essere smaltiti presso i siti di riciclaggio locali. Non introdurre attrezzi elettrici nei rifiuti di casa! In conformità alla direttiva europea 2002 / 96 / EC sui rifiuti di apparecchiature elettriche ed elettroniche e relativa trasposizione nel diritto nazionale, gli utensili elettrici usati devono essere raccolti separatamente e riciclati in maniera compatibile con l’ambiente. Informazioni sulle possibilità di smaltimento di apparecchi giunti al termine della loro vita utile sono disponibili presso le amministrazioni comunali.

La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata. Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia non viene prolungato in caso di un intervento in garanzia. Ciò vale anche per le componenti sostituite e riparate. I danni e difetti presenti già all’acquisto devono essere comunicati immediatamente dopo il disimballaggio, e non oltre due giorni dalla data di acquisto. Le riparazioni effettuate dopo la scadenza del periodo di garanzia sono a pagamento. IT Kompernass Service Italia Tel.: 199 400 441 (0,12 EUR/Min.) e-mail: support.it@kompernass.com IT/CH

Dichiarazione di conformità / Fabbricante

Dichiarazione di conformità / Fabbricante

Noi, Kompernaß GmbH, responsabile per la documentazione: sig. Felix Becker, Burgstr. 21, D-44867 Bochum, Germania, dichiarano con la presente che questo prodotto è conforme con le seguenti norme, documenti normativi e direttive dell’Unione Europea: Direttiva macchine (2006 / 42 / EC) Direttiva CE sulla bassa tensione (2006 / 95 / EC) Compatibilità elettromagnetica (2004 / 108 / EC) Norme utilizzate ed armonizzate EN 55014-1:2006 EN 55014-2/A2:2008 EN 60745-1:2009 EN 60745-2-3/A11:2009 IEC 60745-1:2006 IEC 60745-2-3:2006 EN 61000-3-2:2006 EN 61000-3-3:2008 Tipo / Denominazione dell’apparecchio: Smerigliatrice angolare PWS 125 A1 Date of manufacture (DOM): 10 - 2010 Numero di serie: IAN 56295

Hans Kompernaß - Amministratore -

Si riservano modifiche tecniche ai fini di ulteriori sviluppi. 52
