BEDIENUNGSANLEITUNG PWS 125 A1 ANGLE GRINDER PARKSIDE

WINKELSCHLEIFER MEULEUSE D‘ANGLE Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

C D E F G Inhaltsverzeichnis

Einleitung Bestimmungsgemäßer GebrauchSeite Ausstattung Seite Lieferumfang Seite Technische Daten Seite

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 1. Arbeitsplatz-Sicherheit Seite 2. Elektrische Sicherheit Seite 3. Sicherheit von Personen Seite 4. Verwendung und Behandlung des ElektrowerkzeugsSeite Sicherheitshinweise für alle Anwendungen Seite Rückschlag und entsprechende Sicherheitshinweise Seite Besondere Sicherheitshinweise zum Schleifen und Trennschleifen Seite Weitere besondere Sicherheitshinweise zum Trennschleifen Seite Besondere Sicherheitshinweise zum Sandpapierschleifen Seite Besondere Sicherheitshinweise zum Polieren Seite Besondere Sicherheitshinweise zum Arbeiten mit DrahtbürstenSeite Gerätespezifische Sicherheitshinweise für Winkelschleifer Seite Arbeitshinweise Seite

7 8 8 9 9 10 11 12 12 12 12 13 14

Bedienung Ein- und ausschaltenSeite 15 Drehzahl einstellenSeite 15 Schleifwerkzeuge wechseln Seite 15

Zubehör verwenden Trenn- / SchruppscheibenSeite Fächerschleifscheiben für Metall Seite Weiteres Zubehör Seite Schutzhaube verstellen Seite Zusatz-Handgriff verwenden Seite

Wartung und Reinigung Seite 17 Service Seite 18 Garantie Seite 18 Entsorgung Seite 18 Konformitätserklärung / Hersteller Seite 19

Einleitung In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet: Bedienungsanleitung lesen!

Bemessungs-Leerlaufdrehzahl

Warn- und Sicherheitshinweise beachten!

Schutzklasse II Vorsicht vor elektrischem Schlag! Lebensgefahr!

Tipp! So verhalten Sie sich richtig.

Tragen Sie einen Gehörschutz, eine Atem- / Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe.

Kinder vom Elektrowerkzeug fernhalten!

Volt (Wechselspannung)

Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker!

W Watt (Wirkleistung)

Verpackung und Gerät umweltgerecht entsorgen!

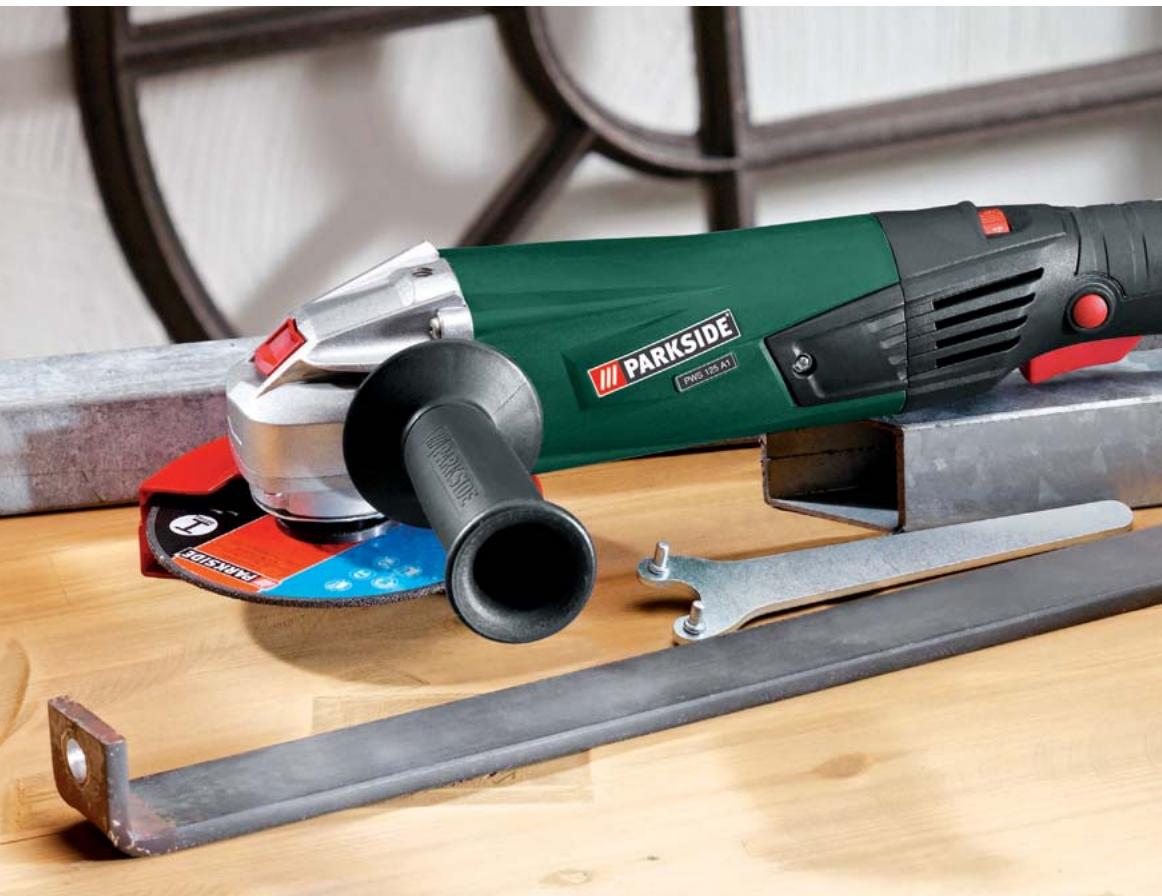

Winkelschleifer PWS 125 A1 Schleifen, Schruppen, Trennen

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen ohne Verwendung von Wasser geeignet. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. 6

DE/AT/CH Hinweis: Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen. Diese Vorschriften sind unbedingt einzuhalten. Ziehen Sie, vor Arbeitsbeginn, den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate.

1 2 3 4 5 6 7 8 9 10 11

Einschaltsperre Schalter EIN / AUS Abdeckung Kohlebürsten Zusatz-Handgriff verstellbare Schutzhaube Spannmutter Aufnahmespindel Aufnahmeflansch Spindel-Arretiertaste Stellrad Drehzahlvorwahl Spannschlüssel (Abb. B)

Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1 Winkelschleifer PWS 125 A1 1 Metall-Trennscheibe 1 Zusatz-Handgriff 1 Schutzhaube 1 Spannschlüssel 1 Bedienungsanleitung

Nennleistung: Nennspannung: BemessungsLeerlaufdrehzahl: Spindelgewinde: Schutzklasse:

1200 W 230 V~, 50 Hz n0 3000 - 11000 min-1 M14

Geräusch- und Vibrationsinformationen: Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: 91 dB(A) Schallleistungspegel: 102 dB(A) Unsicherheit K: 3 dB Gehörschutz tragen! Schwingungsgesamtwerte ermittelt entsprechend EN 60745: Oberflächenschleifen (Schruppen): Schwingungsemissionswert ah = 13,431 m/s2, Unsicherheit K = 1,5 m / s2. WARNUNG! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 2. Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen g) a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit 8

DE/AT/CH Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese

Allgemeine Sicherheitshinweise für Elektrowerkzeuge entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw.

Sicherheitshinweise für alle Anwendungen

Gemeinsame Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Arbeiten mit Drahtbürsten, Polieren und Trennschleifen: a) Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste, Polierer und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und / oder schweren Verletzungen kommen. b) Normativer Satz / Hinweis für dieses Werkzeug nicht anwendbar. c) Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. d) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen oder umherfliegen. e) Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden. f) Schleifscheiben, Flansche, Schleifteller oder anderes Zubehör müssen genau DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. g) Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung. Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeuges auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in der Testzeit. h) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen, Staub- oder Atemschutzmasken müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie länger lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. i) Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochene Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen. 10

Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Arm in das sich drehende Einsatzwerkzeug geraten. Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren. Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialen entzünden. Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerk-

Allgemeine Sicherheitshinweise für Elektrowerkzeuge zeuges, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führen zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an die Blockierstelle beschleunigt. Wenn z.B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen. b) Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen. c) Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle. d) Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder

wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag. e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher. b) Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d.h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen. c) Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen. d) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden. e) Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen. DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Weitere besondere Sicherheitshinweise zum Trennschleifen

a) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs. b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden. c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen. d) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Andernfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen. e) Stützen Sie Platten oder Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe der Trennscheibe als auch an der Kante. f) Seien Sie besonders vorsichtig bei „Taschenschnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe 12

kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Besondere Sicherheitshinweise zum Sandpapierschleifen

Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgröße. Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag führen.

Besondere Sicherheitshinweise zum Polieren

Lassen Sie keine losen Teile der Polierhaube, insbesondere Befestigungsschnüre, zu. Verstauen oder kürzen Sie die Befestigungsschnüre. Lose, sich mitdrehende Befestigungsschnüre können Ihre Finger erfassen oder sich im Werkstück verfangen.

Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten

a) Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und / oder Haut dringen. b) Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge Gerätespezifische Sicherheitshinweise für Winkelschleifer

STROMSCHLAGGEFAHR! Betreiben Sie das Gerät nicht mit beschädigtem Netzkabel oder Netzstecker. STROMSCHLAGGEFAHR! Berühren Sie nicht das Netzkabel, wenn es während des Betriebs beschädigt oder durchtrennt wird. Ziehen Sie sofort den Netzstecker und lassen Sie das Gerät anschließend ausschließlich von einem Fachmann oder der zuständigen Servicestelle reparieren. STROMSCHLAGGEFAHR! Betreiben Sie das Gerät nicht wenn es feucht ist und auch nicht in feuchter Umgebung. STROMSCHLAGGEFAHR! Schließen Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (FI)Schutzschalter mit maximal 30 mA Auslösestrom an. Verwenden Sie nur ein für den Außenbereich zugelassenes Verlängerungskabel. Tragen Sie das Gerät nicht am Netzkabel und hängen Sie es nicht am Netzkabel auf. Führen Sie das Netzkabel immer nach hinten vom Gerät weg. Andernfalls kann das Gerät beschädigt werden. Schleifscheiben müssen sorgsam nach Anweisungen des Herstellers aufbewahrt und gehandhabt werden. Andernfalls können diese beschädigt werden. Vergewissern Sie sich, dass Schleifwerkzeuge nach den Anweisungen des Herstellers angebracht sind. Andernfalls können sich diese vom Gerät lösen und Verletzungen und/oder Sachschäden können die Folge sein. Sorgen Sie dafür, dass Zwischenlagen verwendet werden, wenn sie mit dem Schleifwerkzeug zur Verfügung gestellt und gefordert werden. Verwenden Sie keine getrennten Reduzierbuchsen oder Adapter, um Schleifscheiben mit großem Loch passend zu machen.

Vergewissern Sie sich bei Schleifwerkzeugen mit Gewindeeinsatz, dass das Gewinde lang genug ist, um die Spindellänge aufzunehmen. Andernfalls können sich die Schleifscheiben vom Gerät lösen und Verletzungen und / oder Sachschäden können die Folge sein. Verhindern Sie, dass das Spindelende den Lochboden des Schleifwerkzeugs berührt. Arbeiten Sie nicht in verborgenen Bereichen, in denen Elektro-, Gasoder Wasserleitungen liegen können. Verwenden Sie geeignete Suchgeräte oder fragen Sie die örtliche Versorgungsgesellschaft. Der Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Das Beschädigen einer Gasleitung kann zu einer Explosion führen. Eindringen in eine Wasserleitung kann Sachbeschädigung verursachen oder zu elektrischem Schlag führen. WARNUNG! GIFTIGE DÄMPFE! Die durch die Bearbeitung entstehenden schädlichen / giftigen Stäube stellen eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe befindliche Personen dar. Schließen Sie bei längerem Bearbeiten von Metall und Steinwerkstoffen, bei denen gesundheitsgefährdende Staube entstehen, das Gerät an eine geeignete externe Absaugvorrichtung an. Sorgen Sie bei der Bearbeitung von Kunststoffen, Farben, Lacken, etc. für ausreichende Belüftung. Tränken Sie Materialien oder zu bearbeitende Flächen nicht mit lösungsmittelhaltigen Flüssigkeiten. VERLETZUNGSGEFAHR! Tragen Sie eng anliegende Kleidung und bei langen Haaren ein Haarnetz oder eine geeignete Kopfbedeckung. Aus Sicherheitsgründen darf dieses Gerät nur mit dem Zusatz-Handgriff 4 verwendet werden. Die verstellbare Schutzhaube 5 muss bei Arbeiten mit Schrupp- oder Trennscheiben immer montiert sein. Andernfalls besteht Verletzungsgefahr. DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Verwenden Sie bei hoher Staubbelastung die Staubabsaugung. Verwenden Sie nur speziell zugelassene Staubabsaugeinrichtungen. Verwenden Sie nur zulässige Werkzeuge. Überprüfen Sie, ob die Drehzahlangabe auf den Schleifscheiben größer oder gleich der Nenngeschwindigkeit des Gerätes ist. Beachten Sie die Drehrichtung und halten Sie das Gerät immer so, dass Funken und Schleifstaub vom Körper wegfliegen. Andernfalls besteht Verletzungsgefahr. Stellen Sie sicher, dass die Abmessungen der Scheibe mit dem Gerät übereinstimmen und dass die Scheibe problemlos auf den Aufnahmeflansch 8 passt.

Hinweis! Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Andernfalls könnten sie zerbrechen, beschädigt werden und Verletzungen verursachen.

Tipp! So verhalten Sie sich richtig.

Schruppschleifen (siehe Abb. G): Verwenden Sie niemals Trennscheiben zum Schruppen!

Bewegen Sie den Winkelschleifer mit mäßigem Druck über das Werkstück hin und her. Führen Sie bei weichem Material die Schruppscheibe in einem flachen Winkel über das Werkstück, bei hartem Material in einem etwas steileren Winkel.

Trennschleifen (siehe Abb. E, F): Verwenden Sie niemals Schruppscheiben zum Trennen!

Verwenden Sie nur geprüfte faserstoffverstärkte Trenn- oder Schleifscheiben, die für eine Umfangsgeschwindigkeit von nicht weniger als 80 m / s zugelassen sind.

DE/AT/CH VORSICHT! Das Schleifwerkzeug läuft nach dem Ausschalten nach. Bremsen Sie es nicht durch seitliches Gegendrücken ab. Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen / Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit Ihrer Hand. Schalten Sie das Gerät vor dem Ablegen immer aus und warten Sie bis das Gerät zum Stillstand gekommen ist. Entriegeln Sie bei einem Stromausfall oder wenn der Netzstecker gezogen wird, sofort den EIN- / AUS-Schalter. Bringen Sie ihn in AUS-Position. Dies verhindert einen unkontrollierten Wiederanlauf. Verwenden Sie das Gerät nur für Trockenschnitt bzw. Trockenschliff. Der Zusatz-Handgriff 4 muss bei allen Arbeiten mit dem Gerät montiert sein. Asbesthaltiges Material darf nicht bearbeitet werden. Asbest gilt als krebserregend.

GEFAHR! Führen Sie das Gerät immer im Gegenlauf durch das Werkstück. Bei entgegengesetzter Richtung besteht die Gefahr eines Rückschlags. Das Gerät kann aus dem Schnitt gedrückt werden. Führen Sie das Gerät immer eingeschaltet gegen das Werkstück. Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus. Halten Sie das Gerät während der Arbeit immer fest mit beiden Händen (siehe auch Abb. G). Sorgen Sie für einen sicheren Stand. Für die beste Schleifwirkung bewegen Sie das Gerät gleichmäßig in einem Winkel von 15° bis 30° (zwischen Schleifscheibe und Werkstück) auf dem Werkstück hin und her. Beim Bearbeiten von schrägen Flächen darf das Gerät nicht mit großer Kraft auf das Werkstück gedrückt werden.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge / Bedienung

Wenn die Drehzahl stark abfällt, müssen Sie die Andruckkraft reduzieren, um sicheres und effektives Arbeiten zu ermöglichen. Sollte das Gerät plötzlich vollkommen gebremst oder blockiert sein, muss der Netzstrom sofort ausgeschaltet werden. Trennen: Arbeiten Sie mit mäßigem Vorschub und verkanten Sie die Trennscheibe nicht. Schrupp- und Trennscheiben werden beim Arbeiten sehr heiß – lassen Sie sie vor dem Berühren vollständig abkühlen. Verwenden Sie das Gerät niemals zweckentfremdet. Achten Sie immer darauf, dass das Gerät ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken. Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose. Sorgen Sie dafür, dass das Gerät und der Netzstecker leicht zugänglich und im Notfall problemlos erreichbar sind. Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein. Seien Sie stets aufmerksam! Achten Sie immer darauf, was Sie tun, und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

Bedienung Ein- und ausschalten

Überprüfen Sie das eingesetzte Werkzeug vor Gebrauch. Es muss einwandfrei montiert sein, darf weder beschädigt noch feucht sein oder Risse aufweisen und sich frei drehen. Führen Sie einen 30 Sekunden dauernden Probelauf durch. Verwenden Sie keine unrunden oder vibrierenden Werkzeuge. Achten Sie auf ungewöhnliche Geräusche und Funkenentwicklung. Überprüfen Sie danach, ob alle Befestigungsteile korrekt angebracht sind.

Einschalten: Drücken Sie die Einschaltsperre 1 . Drücken Sie den Schalter EIN / AUS 2 . Ausschalten: Lassen Sie den Schalter EIN / AUS 2 wieder los.

Wählen Sie die gewünschte Drehzahl je nach Bedarf vor. Drehen Sie das Stellrad Drehzahlvorwahl 10 auf die gewünschte Einstellung. Die erforderliche Drehzahl ist abhängig vom zu bearbeitenden Material und kann durch praktischen Versuch ermittelt werden. Nachfolgende Tabelle beschreibt unverbindlich die Einstellungen für die gängigsten Anwendungen. Beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Trennen von Gestein ist nur mit Führungsschlitten zulässig (Zubehör).

Drehzahlvorwahl: Material Anwendung Werkzeug Kunststoff, Polieren Lack

Trennscheibe und Führungsschlitten

Schleifwerkzeuge wechseln

Tragen Sie beim Wechseln von Trenn- / Schruppscheiben immer Schutzhandschuhe. Betätigen Sie die Spindel-Arretiertaste 9 nur bei stillstehender Aufnahmespindel 7 , Abb. A.

Bedienung / Zubehör verwenden

Drücken Sie die Spindel-Arretiertaste 9 zum Blockieren des Getriebes. Lösen Sie die Spannmutter 6 mit Hilfe des Spannschlüssels 11 , Abb. B. Setzen Sie die Schrupp- oder Trennscheibe mit der beschrifteten Seite zum Gerät auf den Aufnahmeflansch 8 . Setzen Sie anschließend die Spannmutter 6 , mit der erhobenen Seite nach oben, wieder auf die Aufnahmespindel 7 . Drücken Sie die Spindel-Arretiertaste 9 zum Blockieren des Getriebes. Ziehen Sie die Spannmutter 6 mit dem Spannschlüssel 11 wieder fest. Hinweis: Wenn die Scheibe nach dem Wechsel unruhig läuft oder schwingt, muss diese Scheibe sofort wieder ausgewechselt werden. Lassen Sie das Gerät nach einem Scheibenwechsel sicherheitshalber 30 Sekunden im Leerlauf laufen. Achten Sie auf ungewöhnliche Geräusche und Funkenentwicklung. Überprüfen Sie, ob alle Befestigungsteile korrekt angebracht sind. Achten Sie darauf, dass der Drehrichtungspfeil auf den Trenn-, oder Schruppscheiben (auch Diamant-Trennscheiben) und die Drehrichtung des Gerätes (Drehrichtungspfeil auf dem Gerätekopf) übereinstimmen.

Trenn- / Schruppscheiben

Sie können folgende Trenn- / Schruppscheiben auf diesem Gerät montieren: Abmessungen: ø 125 x 22,2 mm bis max. 6 mm Dicke (gekröpft) Drehzahl: 12000 U / min Umfangsgeschwindigkeit: 80 m / sek

Fächerschleifscheiben für Metall

Abmessung: Drehzahl:

ø 125 mm min. 12000 U / min

Sie können außerdem nachstehende Schleifwerkzeuge, mit folgenden technischen Daten verwenden: Spindelgewinde: M14 Drehzahl: min. 12000 U / min Stützteller für Schleifblätter Abmessung: ø 115 mm / 125 mm

Schleifblätter für Holz / Gestein mit Kletthaftung Abmessung: ø 115 mm / 125 mm

Hinweis! Kann nur in Verbindung mit dem Stützteller verwendet werden! 16

DE/AT/CH Zubehör verwenden / Wartung und Reinigung Topfbürsten, gewellter Draht Abmessung: ø 75 - 100 mm Drehzahl: min. 12000 U / min

Topfbürsten, gezopfter Draht Abmessung: ø 75 mm Drehzahl: min. 12000 U / min

Scheibenbürsten, gezopfter Draht Abmessung: ø 115 mm Drehzahl: min. 12000 U / min

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR! Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose! Verwenden Sie keine scharfen Gegenstände zur Reinigung des Gerätes. Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Andernfalls kann das Gerät beschädigt werden. Lassen Sie den Austausch der Kohlebürsten ausschließlich durch die Servicestelle oder eine anerkannte Fachwerkstatt durchführen. Ansonsten ist das Gerät wartungsfrei. Reinigen Sie das Gerät regelmäßig, am besten immer direkt nach Abschluss der Arbeit. Reinigen Sie das Gehäuse mit einem trockenen Tuch – verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen. Zur gründlichen Reinigung des Gerätes wird ein Staubsauger benötigt. Lüftungsöffnungen müssen immer frei sein. Entfernen Sie anhaftenden Schleifstaub mit einem Pinsel.

Schutzhaube verstellen

WARNUNG! VERLETZUNGSGEFAHR! Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose! VERLETZUNGSGEFAHR! Verwenden Sie den Winkelschleifer immer mit der Schutzhaube 5 . Die Schutzhaube muss sicher am Winkelschleifer angebracht werden. Stellen Sie diese so ein, dass ein Höchstmaß an Sicherheit erreicht wird, d.h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson

Zusatz-Handgriff verwenden

VORSICHT! Aus Sicherheitsgründen darf dieses Gerät nur mit dem Zusatz-Handgriff 4 verwendet werden. Der Zusatz-Handgriff 4 kann je nach Arbeitsweise links, rechts oder oben am Gerätekopf eingeschraubt werden.

(siehe Abb. B, C). Die Schutzhaube 5 soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen. Die Schutzhaube verfügt über 5 Rastpositionen. Drehen Sie die Schutzhaube 5 in die erforderliche Stellung (Arbeitsposition). Die geschlossene Seite der Schutzhaube 5 muss stets zum Bediener zeigen.

Service / Garantie / Entsorgung

Service WARNUNG! Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. WARNUNG! Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. 18

DE/AT/CH DE Schraven Service- und Dienstleistungs GmbH Tel.: + 49 (0) 180 5 008107 (0,14 € / Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 € / Min.) Fax: +49 (0) 2832 3532 e-mail: support.de@kompernass.com AT Kompernaß Service Österreich Tel.: 0820 899 913 (0,20 EUR/Min.) e-mail: support.at@kompernass.com CH Kompernaß Service Switzerland Tel.: 0848 000 525 (max. 0,0807 CHF/Min.) e-mail: support.ch@kompernass.com

Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002 / 96 / EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Konformitätserklärung / Hersteller

Konformitätserklärung / Hersteller

Wir, Kompernaß GmbH, Dokumentenverantwortlicher: Herr Felix Becker, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt: Maschinenrichtlinie (2006 / 42 / EC) EG-Niederspannungsrichtlinie (2006 / 95 / EC) Elektromagnetische Verträglichkeit (2004 / 108 / EC) angewandte harmonisierte Normen EN 55014-1:2006 EN 55014-2/A2:2008 EN 60745-1:2009 EN 60745-2-3/A11:2009 IEC 60745-1:2006 IEC 60745-2-3:2006 EN 61000-3-2:2006 EN 61000-3-3:2008 Typbezeichnung der Maschine: Winkelschleifer PWS 125 A1 Herstellungsjahr: 10 - 2010 Seriennummer: IAN 56295

Hans Kompernaß - Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten. DE/AT/CH
