GEBRUIKSAANWIJZING PDOS 200 A1 DOUBLE BENCH GRINDER PARKSIDE

Bedienings- en veiligheidsinstructies Vertaling van de originele gebruiksaanwijzing

Vouw vóór het lezen de beide pagina‘s met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

Inleiding Doelmatig gebruikPagina Uitvoering Pagina Leveringsomvang Pagina Technische gegevens Pagina

Algemene veiligheidsinstructies Veilig werken Pagina 33 Apparaatspecifieke veiligheidsinstructies voor dubbele slijpmachines Pagina 35

Vóór de ingebruikname Montage Pagina 36 Werkstuksteun en houder voor de veiligheidsplaat instellen Pagina 36

Ingebruikname In- en uitschakelen Pagina Werkstukken bewerken Pagina Slijpschijf vervangen Pagina Originele toebehoren / -extra apparaten Pagina

Onderhoud en reiniging Pagina 37 Service Pagina 37 Garantie Pagina 38 Afvoer Pagina 38 Conformiteitsverklaring / Producent Pagina 39

Inleiding In deze gebruiksaanwijzing / aan het apparaat wordt gebruik gemaakt van de volgende pictogrammen: Lees de gebruiksaanwijzing!

Draag een veiligheidsbril, gehoorbescherming, stofmasker en veiligheidshandschoenen.

Let op voor elektrische schokken! Levensgevaar!

Houd kinderen van het elektrische gereedschap verwijderd!

Levensgevaar door elektrische schokken in geval van een beschadigde netkabel of -steker!

Dank de verpakking en het apparaat op een milieu-vriendelijke manier af!

Volt (Wisselspanning)

Slijpen en aanscherpen van metalen gereedschappen

Maak uzelf vóór de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische gereedschappen. Lees daarvoor deze handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanneer u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

1 2 3 4 5 6 7 8 9 10 11 12 13 14

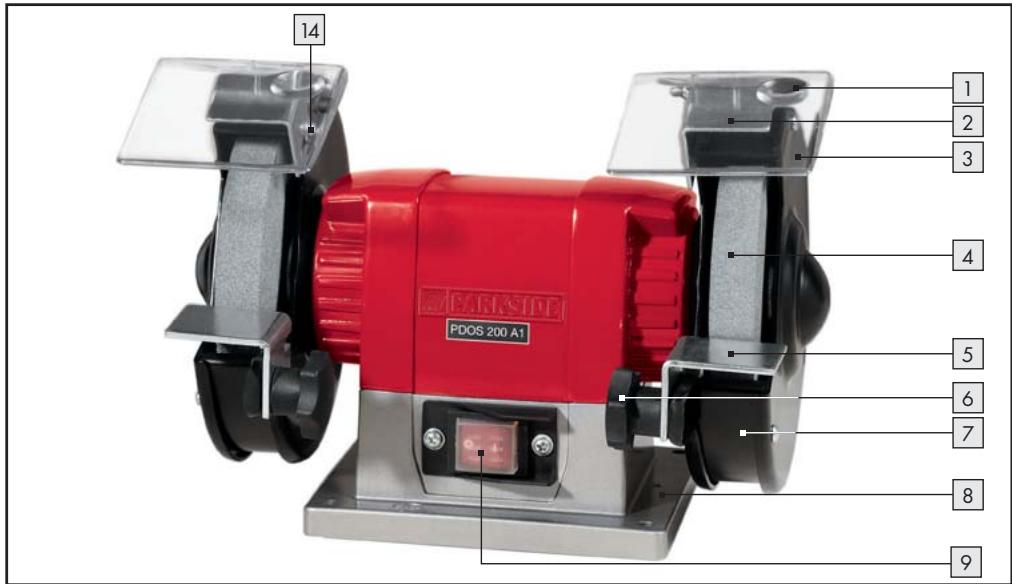

Vergrootglas Houder voor de veiligheidsplaten Veiligheidsplaat Slijpschijf Werkstuksteun Stelschroef voor werkstuksteun Veiligheidskap Bevestigingsboring AAN- / UIT-Schakelaar Flens aan de machinezijde Linkse schroefdraad Buitenste flens Moer Bevestigingsschroef

De dubbele slijpmachine is geschikt voor het slijpen en aanscherpen van metalen gereedschappen zoals boren, beitels enz. en van metalen onderdelen. Het apparaat is niet bestemd voor commercieel gebruik. Iedere wijziging of ieder verderstrekkend gebruik van het apparaat is niet doelmatig en houdt een aanzienlijk ongevallenrisico in. De fabrikant is niet aansprakelijk voor schade die voortvloeit uit niet-reglementair gebruik. 32

Waarschuwings- en veiligheidsinstructies in acht nemen!

Dubbele slijpmachine PDOS 200 A1

W NL Controleer de leveringsomvang direct na het uitpakken van het apparaat: 1 dubbele slijpmachine PDOS 200 A1 met - 2 x houder voor de veiligheidsplaten / veiligheidsplaat - 2 x werkstuksteun / stelschroef 1 handleiding

Inleiding / Algemene veiligheidsinstructies

Nominale spanning: Bedrijfsmodus: Nominaal opgenomen vermogen: Nominaal nullasttoerental: Diameter slijpschijf: Breedte slijpschijf: Boring slijpschijf: Omloopsnelheid max.: Gewicht inclusief afneembare onderdelen:

230 V~ 50 Hz S2-kortstondig bedrijf 30 minuten 200 W n0 2950 min-1 150 mm 20 mm 20 mm 23,2 m / s

Meetwaarden berekend conform EN 61029.

Algemene veiligheidsinstructies

Zorg voor een goede ventilatie van het werkbereik.

Gebruik het elektrische gereedschap niet in bereiken waar brand- of explosiegevaar bestaat. 3. Bescherm uzelf tegen elektrische schokken.

Geluidsinformatie: Geluidsniveau met A-meting berekend. Geluidsdrukniveau: 75,30 dB (A) Geluidsniveau: 85,00 dB (A)

VOORZICHTIG! Bij het gebruik van elektrische gereedschappen dient u de volgende principiële veiligheidsmaatregelen in acht te nemen ter vermijding van elektrische schokken, letsel- en brandgevaar. Lees alle instructies door voordat u het apparaat gebruikt en bewaar de veiligheidsinstructies goed.

1. Houd het werkbereik steeds schoon. Een niet opgeruimd werkbereik kan tot ongevallen leiden. 2. Neem de omgevingsvoorwaarden in acht. Stel de elektrische gereedschappen niet bloot aan regen. Gebruik de elektrische gereedschappen niet in een vochtige of natte omgeving.

Vermijd lichaamscontact met geaarde onderdelen (bijv. buizen, radiators, elektrische fornuizen, koelapparaten). Houd andere personen verwijderd. Voorkom dat andere personen en in het bijzonder kinderen noch het elektrische gereedschap noch de kabel aanraken. Houd ze van het werkbereik verwijderd. Bewaar elektrische gereedschappen op een veilige plek wanneer u ze niet gebruikt. Bewaar niet-gebruikte gereedschappen op een droge, hooggelegen of afgesloten plaats buiten de reikwijdte van kinderen. Overbelast uw elektrische gereedschap niet. U werkt beter en veiliger in het vermelde vermogensbereik. Gebruik het juiste elektrische gereedschap. Gebruik géén zwakke machines voor zware werkzaamheden. Gebruik het elektrische gereedschap alléén voor de beschreven doeleinden. Gebruik bijv. geen handcirkelzaag om boomtakken of houtblokken te snijden. Draag geschikte werkkleding. Draag geen wijde kleding of sieraden - deze zouden door bewegende onderdelen worden ingetrokken. Bij werkzaamheden in de open lucht adviseren wij, slipvast schoeisel te dragen. Draag een haarnet bij langere haren. Draag geschikte veiligheidskleding. Draag een veiligheidsbril. Draag een stofmasker bij stoffige werkzaamheden. NL

Algemene veiligheidsinstructies 10. Sluit de stofafzuiginrichting aan. Indien aansluitingen voor de stofafzuiging voorhanden zijn, dient u uzelf ervan te overtuigen dat deze aangesloten zijn en correct worden gebruikt. 11. Gebruik de kabel niet ondoelmatig.

Gebruik de kabel niet om de steker uit de contactdoos te trekken. Bescherm de kabel tegen hitte, olie en scherpe randen. 12. Beveilig het gereedschap. Gebruik de spaninrichting of een bankschroef om het werkstuk vast te zetten. Het wordt daarin veiliger gehouden dan in uw hand. 13. Vermijd een abnormale lichaamshouding. Zorg altijd voor een veilige stand en houd te allen tijde het evenwicht. 14. Onderhoud uw gereedschappen zorgvuldig. Houd snijgereedschappen scherp en schoon om beter en veiliger te kunnen werken. Volg de aanwijzingen voor de smering en de vervanging van de gereedschappen op. Controleer de aansluitleiding van het elektrische gereedschap regelmatig op schade en laat deze in geval van schade vervangen door een erkende vakman. Controleer de verlengkabels regelmatig en vervang deze wanneer ze beschadigd zijn. Houd de handgrepen droog, schoon en vrij van olie en vet. 15. Trek de steker uit de contactdoos. Wanneer u het elektrische gereedschap niet gebruikt, vóór onderhoudswerkzaamheden en bij het vervangen van gereedschap zoals bijv. zaagblad, boor of frees dient u de stroomtoevoer naar het gereedschap te onderbreken. 16. Laat geen gereedschapssleutel steken. Controleer vóór het inschakelen van het gereedschap of alle sleutels en instelgereedschappen verwijderd zijn. 17. Vermijd dat het gereedschap abusievelijk en zonder toezicht kan starten. Waarborg dat de schakelaar uitgeschakeld is bij het aansluiten van de steker op de contactdoos. 34

18. Gebruik verlengkabels voor het gebruik buitenshuis. Gebruik in de open lucht alléén daarvoor bestemde en dienovereenkomstig gekenmerkte verlengkabels. 19. Wees steeds waakzaam. Let op wat u doet. Ga met overleg te werk. Gebruik het elektrische gereedschap niet wanneer u ongeconcentreerd bent. 20. Controleer het elektrische gereedschap op eventuele schade. Vóór het verdere gebruik van het elektrische gereedschap dienen veiligheidsinrichtingen of licht beschadigde onderdelen zorgvuldig op optimale en doelmatige functie te worden onderzocht. Controleer of bewegende onderdelen optimaal functioneren en niet klemmen en of onderdelen beschadigd zijn. Alle onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om het optimale bedrijf van het elektrische gereedschap te waarborgen. Beschadigde veiligheidsvoorzieningen en onderdelen moeten, indien niets anders in de gebruiksaanwijzing vermeld staat, deskundig gerepareerd of vervangen worden door een erkende vakmonteur. Beschadigde schakelaars moeten door de technische dienst worden vervangen. Gebruik géén elektrische gereedschappen waarbij de schakelaar niet in- en uitgeschakeld kan worden. 21. VOORZICHTIG! Het gebruik van andere gereedschappen en toebehoren kan tot letsel leiden. 22. Laat uw elektrische gereedschap repareren door een elektromonteur. Dit elektrische gereedschap voldoet aan de van toepassing zijnde veiligheidsbepalingen. Reparaties mogen alléén worden uitgevoerd door een elektromonteur met gebruik van originele onderdelen; in het andere geval bestaat gevaar voor ongevallen.

Algemene veiligheidsinstructies Apparaatspecifieke veiligheidsinstructies voor dubbele slijpmachines

Raak de voedingskabel niet aan wanneer hij tijdens het werk beschadigd of doorgesneden wordt. Onderbreek onmiddellijk de stroomtoevoer en laat het apparaat vervolgens uitsluitend repareren door een vakman of het bevoegde servicepunt. Gebruik het apparaat niet wanneer het vochtig is en ook niet in een vochtige omgeving. Wanneer u het apparaat in de open lucht gebruikt, dient u het via een foutstroom-veiligheidsschakelaar (FI-schakelaar) met maximaal 30 mA aan te sluiten. Gebruik alléén een voor het buitenbereik toegestaan verlengsnoer. Trek in geval van gevaar de steker uit de contactdoos. Leid de kabel altijd naar achteren van het apparaat weg. BRANDGEVAAR DOOR WEGSPRINGENDE VONKEN! Wanneer u metaal slijpt, ontstaat een vonkenregen. Let daarom altijd op dat géén personen in gevaar worden gebracht en geen brandbare materialen in de buurt van het werkbereik zijn opgeslagen. WAARSCHUWING! GIFTIGE DAMPEN! Het bewerken van schadelijke / giftige stoffen vormt een gevaar voor de gezondheid van de bedienende persoon of in de buurt aanwezige personen. Draag een veiligheidsbril, gehoorbescherming, stofmasker en veiligheidshandschoenen. GEVAAR VOOR VERBRANDINGEN! Het werkstuk wordt heet tijdens het gebruik. Pak nooit de te bewerken plek van het werkstuk vast en laat het afdoende afkoelen. Onderbreek vooral bij langere slijpwerkzaamheden steeds weer de bewerking en laat het werkstuk afkoelen voordat u doorgaat met het slijpen. Een constant bedrijf van 30 minuten dient niet te worden overschreden. De dubbele slijpmachine is geconcipieerd voor het droog slijpen van metaaloppervlakken. Het

apparaat mag alleen worden gebruikt voor het droogslijpen. Asbesthoudend materiaal mag niet worden bewerkt. Asbest geldt als kankerverwekkend. Gebruik geen beschadigde slijpschijven 4 . Gebruik alléén slijpschijven waarvan de gegevens overeenkomen met de gegevens op het typeplaatje van het apparaat. De omloopsnelheid dient gelijk of groter te zijn dan het aangegeven getal. Stel de beschermhouders 2 (vonkdeflectors) en beschermplaten 3 op gezette tijden bij, zodat de slijtage van de slijpschijven wordt gecompenseerd. Houd de afstand zo gering mogelijk. Vermijd het contact met de draaiende slijpschijf. Laat het ingeschakelde apparaat niet zonder toezicht achter. Gebruik het apparaat nooit ondoelmatig. Let altijd op dat het apparaat uitgeschakeld is voordat u de netsteker in de contactdos steekt. Schakel altijd eerst het apparaat in en zet het werkstuk pas daarna tegen de slijpschijf. Til het apparaat na de bewerking van het werkstuk en schakel het apparaat dan uit. Houd het werkstuk altijd met twee handen vast. Zorg voor een veilige stand. Laat de slijpschijf / -schijven na de bewerking van metaal volledig tot stilstand komen. Onderbreek altijd de stroomtoevoer vóór pauzes, vóór alle werkzaamheden aan het apparaat en wanneer u het werk beëindigd hebt. Gebruik het apparaat voorzichtig en omzichtig. Het apparaat moet steeds schoon, droog en vrij van olie of andere smeermiddelen zijn. Wees steeds waakzaam! Let altijd op wat u doet en ga met overleg te werk. Gebruik het apparaat in geen geval wanneer u ongeconcentreerd bent of u niet goed voelt. Slijpschijven moeten zodanig worden bewaard dat ze niet worden blootgesteld aan schadelijke mechanische en milieu-invloeden.

Vóór de ingebruikname / Ingebruikname

Vóór de ingebruikname

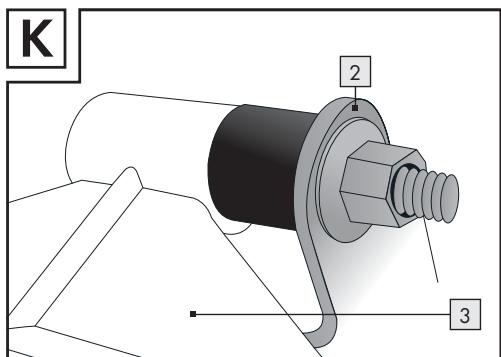

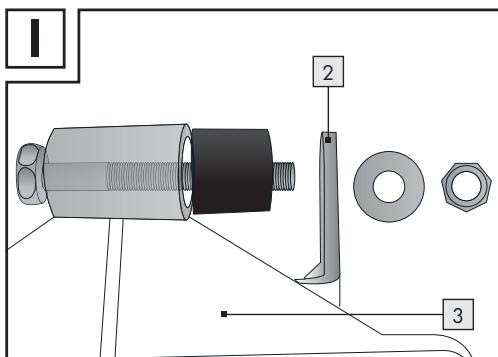

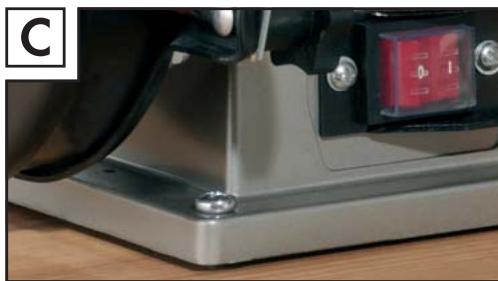

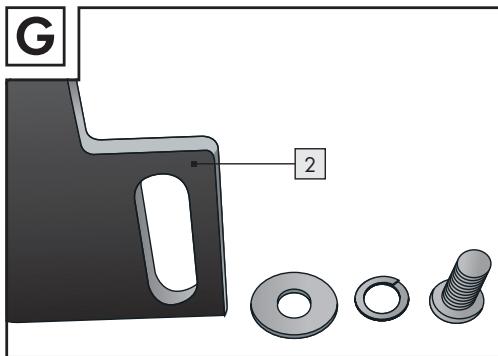

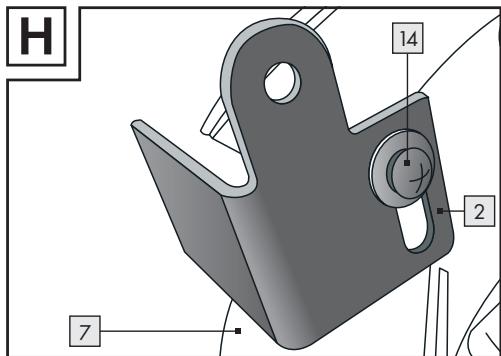

Monteer vóór de ingebruikname alle onderdelen volledig. 1) Bevestig de beide houders voor de veiligheidsplaten 2 links en rechts aan de binnenzijden van de veiligheidskappen 7 . Gebruik het afgebeelde bevestigingsmateriaal in de weergegeven volgorde (zie afb. G, H). 2) Bevestig de veiligheidsplaten 3 links en rechts aan de houders voor de veiligheidsplaten 2 . Gebruik het afgebeelde bevestigingsmateriaal in de weergegeven volgorde (zie afb. I, K). Opmerking: De afbeeldingen tonen de linkerzijde. 3) Bevestig de beide werkstuksteunen 5 links en rechts aan de binnenzijden van de veiligheidskappen 7 . Gebruik het afgebeelde bevestigingsmateriaal in de weergegeven volgorde (zie afb. L, M). Opmerking: De afbeeldingen tonen de linkerzijde. Plaats de dubbele slijpmachine op een stabiele en vlakke ondergrond. Monteer deze naar mogelijk op een vaste ondergrond bijv. werkblad of werkbank. Gebruik hiervoor de vier bevestigingsboringen 8 en het bijpassende bevestigingsmateriaal (niet bij de levering inbegrepen). Zie hiervoor ook afbeelding C.

Werkstuksteun en houder voor de veiligheidsplaat instellen

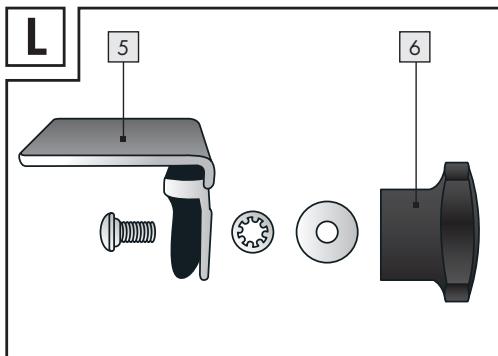

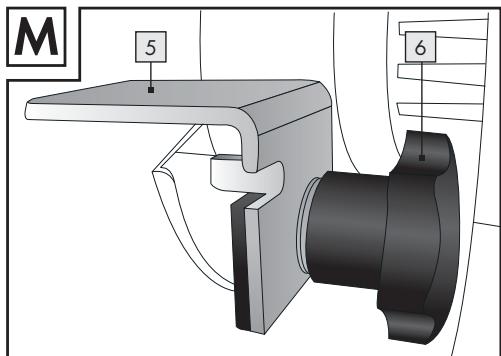

Voor het veilige werken moeten de werkstuksteunen 5 , de veiligheidsplaten 3 en de houders voor de veiligheidsplaten 2 correct ingesteld worden. Controleer en corrigeer de instelling regelmatig om de slijtage van de slijpschijven 4 dienovereenkomstig te compenseren. Werkstuksteun instellen: 1) Draai de stelschroef 6 los om de steun in te stellen. 2) Stel de werkstuksteun 5 zodanig t.o.v. van de slijpschijf 4 in dat de afstand tussen de 36

slijpschijf 4 en de werkstuksteun 5 niet meer dan 2 mm bedraagt. 3) Draai vervolgens de stelschroef 6 weer vast en controleer handmatig of de slijpschijf 4 goed en optimaal draait. Houder voor veiligheidsplaat instellen: 1) Draai de bevestigingsschroef 14 los om de houder in te stellen. 2) Stel de houder voor veiligheidsplaat 2 zodanig t.o.v. van de slijpschijf 4 in dat de afstand tussen de slijpschijf 4 en de houder voor de veiligheidsplaat 2 niet meer dan 2 mm bedraagt. 3) Draai vervolgens de bevestigingsschroef 14 weer vast en controleer handmatig of de slijpschijf 4 goed en optimaal draait. Vervang de slijpschijf 4 wanneer deze versleten is. Dit is het geval wanneer de genoemde afstanden ook door het bijstellen van de werkstuksteun 5 resp. de houders voor de veiligheidsplaat 2 niet meer kunnen worden aangehouden.

Inschakelen: Zet de AAN- / UIT-Schakelaar 9 in de stand “I” = het apparaat is ingeschakeld en draait met een constant toerental. Uitschakelen: Zet de AAN- / UIT-Schakelaar 9 in de stand “0” = het apparaat wordt uitgeschakeld.

Werkstukken bewerken

OPMERKING: Gebruik de fijne slijpschijf voor fijne slijpwerkzaamheden (korrel ‘A80M’). OPMERKING: Gebruik de grove slijpschijf voor grove slijpwerkzaamheden (korrel ‘A36M’).

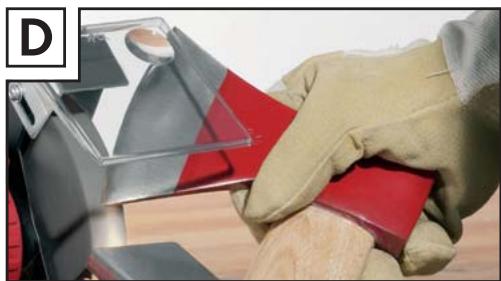

Schakel het apparaat in zoals beschreven. Leg voor de bewerking van metaalgereedschappen of metalen onderdelen het werkstuk

Ingebruikname / Onderhoud en reiniging / Service

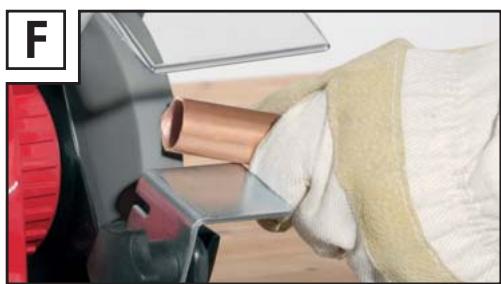

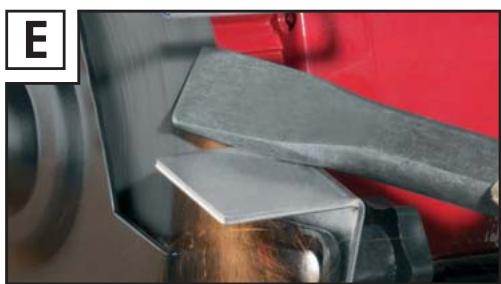

op de werkstuksteun 5 en voer het langzaam naar de slijpschijf 4 . Druk het werkstuk voorzichtig tegen de slijpschijf 4 . Te sterke druk kan tot overbelasting van het apparaat leiden. Slijp alléén op omvang van de slijpschijf (zie afbeeldingen D, E, F).

Slijpschijf vervangen

WAARSCHUWING! LETSELGEVAAR! Onderbreek altijd de stroomtoevoer vóór alle werkzaamheden aan het apparaat en wanneer u het werk beëindigd hebt.

Opmerking! De slijpschijven zijn uitgerust met een ½” adapterstuk, zodat u later slijpschijven met ½” of 20 mm boring kunt gebruiken. Slijpschijven zijn verkrijgbaar in verschillende korrelingen en verschillende hardheidsgraden. De opnameboring van slijpschijven mag niet achteraf worden uitgeboord.

Gebruik geen beschadigde slijpschijven. Gebruik alléén slijpschijven waarvan de gegevens overeenkomen met de gegevens op het typeplaatje van het apparaat. De omloopsnelheid dient gelijk of groter te zijn dan het aangegeven getal. Gebruik uitsluitend slijpschijven die voorzien zijn van gegevens over de fabrikant, bindingssoort, afmetingen en geoorloofd toerental. Onderwerp nieuwe slijpschijven eerst aan een geluidstest. Slijpschijven die in optimale staat verkeren maken een helder geluid wanneer u licht met een plastic hamer erop tikt.

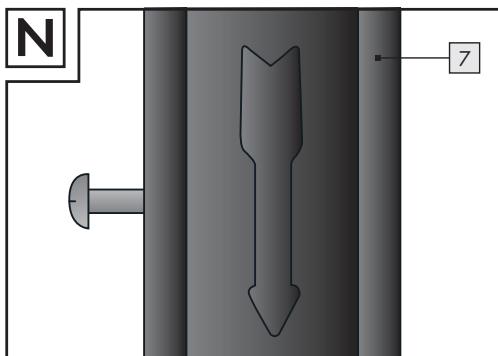

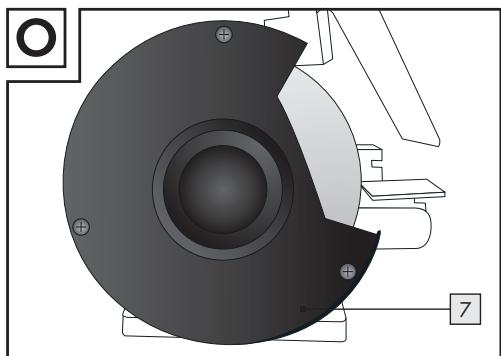

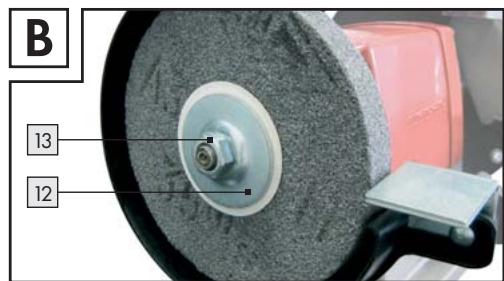

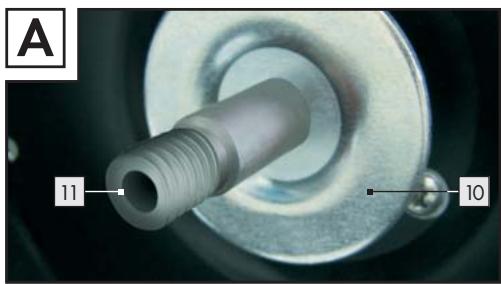

1) Demonteer het buitenste gedeelte van de veiligheidskap 7 door de 3 schroefverbindingen los te draaien (zie afb. N, O). 2) Draai de moer 13 los door de contramoer tegen te houden en verwijder vervolgens de buitenste flens 12 . 3) Vervang nu de slijpschijf en monteer alle onderdelen in omgekeerde volgorde. Let op: aan de linkerzijde van de dubbele slijpmachine bevindt zich een linkse schroefdraad 11 en aan de rechterzijde bevindt zich een rechtse schroefdraad. U kunt de moeren 13 dan ook alleen maar in de looprichting van de spil losdraaien. Gebruik alléén de bijgeleverde flenzen om de slijpschijven op te spannen.

Originele toebehoren / extra apparaten

Gebruik alléén toebehoren en hulpgereedschappen / -apparaten die in deze handleiding vermeld staan. Het gebruik van andere dan in deze handleiding aanbevolen hulpgereedschappen of ander toebehoren kan gevaar voor letsel vormen.

Onderhoud en reiniging

WAARSCHUWING! LETSELGEVAAR! Onderbreek altijd de stroomtoevoer vóór alle werkzaamheden aan het apparaat en wanneer u het werk beëindigd hebt. Het apparaat heeft grotendeels geen onderhoud nodig. Reinig het apparaat regelmatig, het best direct na beëindiging van de werkzaamheden. Er mogen géén vloeistoffen in het apparaat dringen. Gebruik een droge doek voor de reiniging. Gebruik in géén geval benzine of agressieve reinigingsmiddelen. Bewaar het apparaat alléén in een droge ruimte.

Service WAARSCHUWING! Laat uw apparaten door het servicepunt of een gekwalificeerd vakpersoneel en alléén met originele onderdelen repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft. NL

Service / Garantie / Afvoer WAARSCHUWING! Laat de steker of de aansluitleiding altijd door de fabrikant van het apparaat of door diens technische dienst repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft.

NL Kompernass Service Netherland Tel.: 0900 1240001 e-mail: support.nl@kompernass.com

U heeft op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Als u aanspraak wilt maken op garantie, neem dan a.u.b. telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd. De garantie geldt alleen voor materiaal- of fabricagefouten, echter niet voor transportschade, of voor onderdelen die aan slijtage onderhevig zijn, of voor beschadigingen aan breekbare delen, bijv. schakelaars of accu’s. Het product is uitsluitend bestemd voor privé-gebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt. De garantieperiode wordt niet verlengd door de aansprakelijkheid. Dit geldt eveneens voor vervangen en gerepareerde onderdelen. Schade en gebreken die mogelijk reeds bij de aankoop aanwezig zijn, moeten direct na het uitpakken worden gemeld, uiterlijk echter twee dagen na de dag van aankoop. Na verstrijken van de garantieperiode moeten alle voorkomende reparaties vergoed worden.

NL Afvoer De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren. Voer elektronische gereedschappen niet af via het huisafval!

Conform de Europese richtlijn 2002 / 96 / EC betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan naar nationaal recht moeten oude elektrische gereedschappen separaat worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten.

Conformiteitsverklaring / Producent

Conformiteitsverklaring / Producent

Wij, Kompernaß GmbH, documentverantwoordelijke persoon: de heer Felix Becker, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat dit product voldoet aan de volgende normen, normatieve documenten en EG-richtlijnen: Machinerichtlijn (2006 / 42 / EC) EG-laagspanningsrichtlijn (2006 / 95 / EC) Elektromagnetische verdraagzaamheid (2004 / 108 / EC) Toegepaste, geharmoniseerde normen EN 55014-2:1997+A1 EN 55014-1:2000+A1+A2 EN 55014-1:2000/A1:2001, EN 55014-1:2006 EN 61000-3-2:2006, EN 61000-3-2:2000+A2 EN 61000-3-3:1995+A1+A2 EN 61000-3-3:1995/A1:2001 EN 61029-1:2000+A11+A12 EN 61029-2-4:2003+A1 IEC 61029-2-4:1993+A1:2001 IEC 61029-1:1990 Type / Benaming: Dubbele slijpmachine PDOS 200 A1 Date of manufacture (DOM): 09 - 2010 Serienummer: IAN 56956

Technische wijzigingen binnen het kader van de verderontwikkeling zijn voorbehouden. NL
