BEDIENUNGSANLEITUNG PDOS 200 A1 DOUBLE BENCH GRINDER PARKSIDE

DOPPELSCHLEIFMASCHINE PDOS 200 A1

DE AT CH

DOPPELSCHLEIFMASCHINE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

IT CH

SMERIGLIATRICE DOPPIA

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

Bestimmungsgemäß Gebrauch. 6

Ausstattung . 6

Lieferumfang.. 6

Technische Daten.. 7

Allgemeine Sicherheitshinweise

SicheresArbeiten . 7

Geratespezifische Sicherheitshinweise für Doppelschleifer . 9

VorderInbetriebnahme

Montage. 10

Werkstückauflage und Schutzhalter einstellen.. .Seite 10

Inbetriebnahme

Ein- und ausschalten.

Werkstücke bearbeiten.. .Seite 10

Schleifscheibe auswechseln .Seite 11

Originalzubehör/-zusatzgeräte .Seite 11

Wartung und Reinigung .Seite 11

Service .Seite 11

Garantie . 12

Entsorgung .12

Konformitätserklung / Hersteller .Seite 13

In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:
	Bedienungsanleitunglesen!	W	Watt (Wirkleistung)
	Warn- und Sicherheitshinweise beachten!		Tragen Sie einen Gehörschutz, eine Atem-/ Staubschutzmaske, Schutzhand-schuhe und eine Schutzbrille.
	Vorsicht vor elektrischem Schlag! Lebensgefahr!		Kinder vom Elektrowerkzeug fernhalten!
	Explosionsgefahr!		Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker!
	Brandgefahr!		Verpackung und Gerät umweltgerecht entsorgen!
V~	Volt (Wechselspannung)

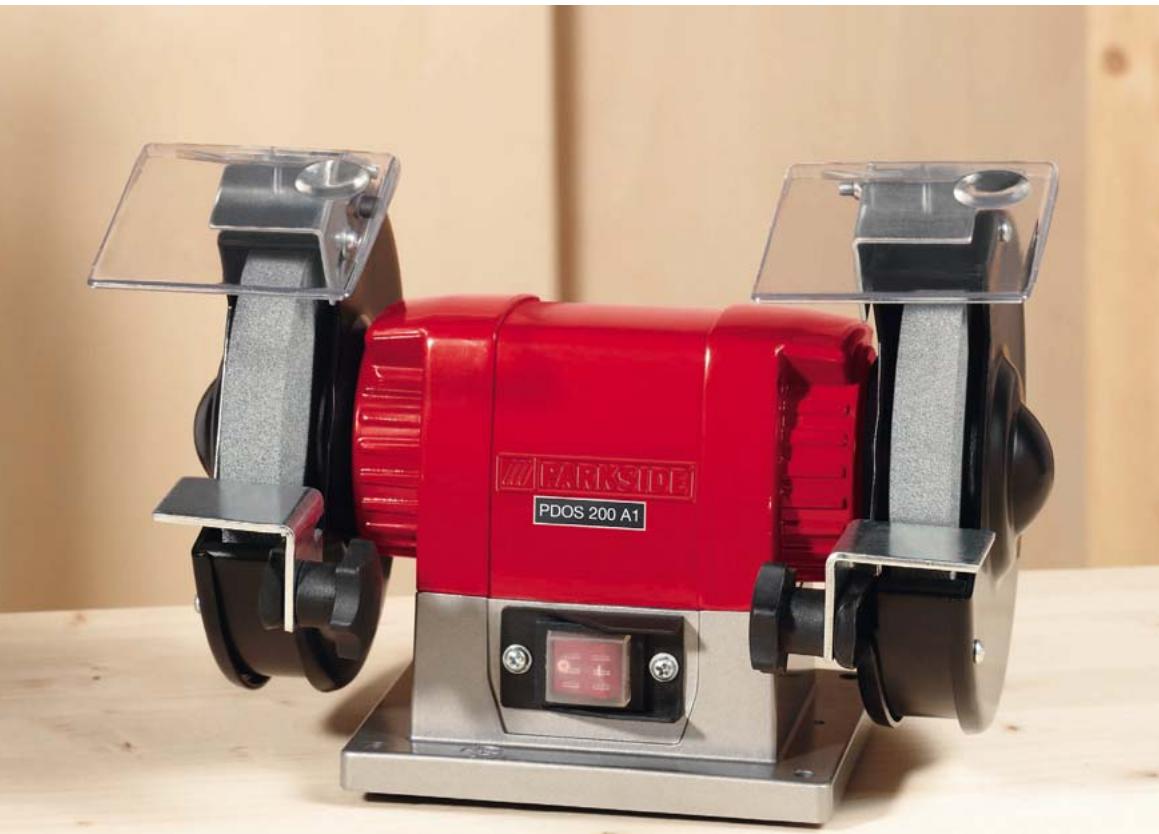

Doppelschleifmaschine PDOS 200 A1

Schleifen und Schärfen von Metallwerkzeugen

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über

den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus.

Bestimmungsgemäß Gebrauch

Die Doppelschleifmaschine ist zum Schleifen und Scharfen von Metallwerkzeugen wie Bohrer, Meißel, etc. und Metallteilen geeignet. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.Eine andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

1 VergroBerungsglas
2 Schutzhalter
3 Schutzscheibe
4 Schleifscheibe
5 Werkstückauflage
6 Verstellschraube für Werkstückkauflage
7 Schutzhaube
Befestigungsbohrung
9 EIN-/AUS-Schalter
10 Maschinenseitiger Flansch
[1] Linksgewinde
12 | äußerer Flansch
13 Mutter
14 Befestigungsschraube

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken des Gerätes den Lieferumfang:

1 Doppelschleifmaschine PDOS 200 A1 mit
- 2x Schutzhalter/ Schutzscheibe
- 2× Werkstückkauflage/Verstellschraube
1 Bedienungsanleitung

- Technische Daten

Nennspannung: 230V 50Hz

Betriebsart: S2-Kurzzeitbetrieb 30 min

Nennaufnahme: 200W

Nennleerlaufdrehzahl: n_0 2950 min^-1

Schleifscheiben

durchmesser: 150mm

Schleifscheibenbreite: 20mm

Schleifscheibenbohrung: 20mm

Umlaufgeschwindigkeit max.: 23,2 m/s

Gewicht einschließlich

abnehmbarer Teile: 7,5kg

Gerauschinformationen:

Gerauschpegel mit A-Bewertung ermittelt.

Schalldruckpegel: 75,30 dB (A)

Gerauschpegel: 85,00 dB (A)

Messwerte ermittelt entsprechend EN 61029.

Allgemeine Sicherheitshinweise

VORSICHT! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Sicheres Arbeitsen

1. Halten Sie ihren Arbeitsbereich in Ordnung.

Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2. Berücksichtigten Sie Umgebungseinflüsse.

• Setzen Sie Elektrowerkzeuge nicht dem Regen aus.
  Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.

Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.
Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

3. Schützen Sie sich vor elektrischem Schlag.

• Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. Rohre, Radiatoren, Elektroherde, Kuhlgeräte).

4. Halten Sie andere Personen fern.

Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

5. Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf.

Unbenutzte Elektrowerkzeuge sollen an einem trockenen, hochgelegen den oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6. Überlasten Sie Ihr Elektrowerkzeug nicht.

• Sie arbeiten better und{sicherer im angegeben Leistungsbereich.

7. Benutzen Sie das richtige Elektrowerkzeug.

• Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeitsen.
  Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

8. Tragen Sie geeignete Kleidung.

Tragen Sie keine weite Kleidung oder Schmuck, sie konnten von beweglichen Teilen erfasst werden.
Beim Arbeitsen im Freien ist rutschfestes Schuhwerk empfehlenswert.

Tragen Sie bei langen Haaren ein Haarnetz.

9. Benutzen Sie Schutzausrüstung.

Tragen Sie eine Schutzbrille.
- Verwenden Sie bei stauberzeugenden Arbeiten eine Staubmaske.

10. Schlieben Sie die Staubabsaugeinrichtung an.

Falls Anschlüsse zur Staubabsaugung vorhänden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist.

Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

12. Sichern Sie das Werkstück.

Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzhalten. Es ist damit{sicherer gehalten,als mit ihrer Hand.

13. Vermeiden Sie abnorme Körperhaltung.

Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

14. Pflegen Sie ihre Werkzeuge mit Sorgfalt.

Halten Sie die Schneidwerkzeuge scharf und sauber, um better und{sicherer arbeiten zu konnen.
Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.
Kontrollieren Sie regelmäßige Anschlussleitung des Elektrowerkzeugs und让他们 die be Beschäftigung von einem anerkannten Fachmann erneuern.
Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.
Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

15. Ziehen Sie den Stecker aus der Steckdose:

Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z.B. Sägeblatt, Bohrer, Fräser.

16. Lassen Sie keine Werkzeugschlüssel stecken.

Überprüfen Sie vor dem Einsatzen, dass Schlüssel und Einstellwerkzeuge entfernt sind.

17. Vermeiden Sie unbeaufsichtigten Anlauf.

Vergewisern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

18. Benutzen Sie Verlängerungskabel für den Außenbereich.

• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlangerungskabel.

19. Seien Sie aufmerksam.

Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

20. Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschäftigungen.

Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder weniger beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden.
Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreiigen Betrieb des Elektrowerkzeugs zu gewährleisten.
Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nichts anderes in der Gebrauchsanweisung angegeben ist.
Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.
Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst.

21. VORSICHT!

Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

22. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren.

Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführten werden, indem Originalersatzteile verwendet werden; andernfalls konnen Unfälle für den Benutzer entstehen.

Gerätespezifische Sicherheitshinweise für Doppelschleifer

Berühren Sie nicht das Netzkabel, wenn es während des Betriebs beschädigt oder durchtrennt wird. Ziehen Sie sofort den Netzstecker und halten Sie das Gerät anschließend ausschließlich von einem Fachmann oder der zuständigen Servicestelle reparieren.

Betreiben Sie das Gerät nicht wenn es feucht ist und auch nicht in feuchter Umgebung.

Schlieben Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (Fl)-Schutzschalter mit maximal 30 mA Auslösemstrom an. Verwenden Sie nur ein für den Außenbereich zugelassenes Verlangerungskabel.

Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.

Fuhren Sie das Netzkabel immer nach hinten vom Gerät weg.

BRANDGEFAHR DURCH FUNKENFLUG! Wenn Sie Metalle schleifen entsteht Funkenflug. Achte

Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Höhe des Arbeitsbereiches befinden.

A WARNUNG! GIFTIGE DÄMPFE!

Das Bearbeiten von schädlichen/giftigen Stäuben stellen eine Gesundheitsgeführung für die Bedienperson oder in der Höhe befindliche Personen dar.

Tragen Sie eine Schutzbrille, Gehorschutz, Staubschutzmaske und Schutzhandschuhe.

■ VERBRENNUNGSGEFAHR! Das Werkstück wird beim Schleifen heiß. Fassen Sie es niemals an der zu bearbeitenden Stelle an und halten Sie es ausreichend abkühlen. Unterbrechen Sie gerade bei längeren Schleifarbeiten immer wieder die Bearbeitung und halten Sie das Werkstück abkühlen, bevor Sie mit dem Schleifen fortfahren. Ein Dauerbetrieb von 30 Minuten sollt nicht übersritten werden.
Die Doppelschleifmaschine ist für trockenes Flächenschleifen von Metalloberflächen aus

gelegt. Das Gerätarf nur für Trockenschliff verwendet werden.

Asbesthaltiges Materialarf nichtbearbeitert werden.Asbest gilt alskrebserlegend.
Verwenden Sie keine beschädigten Schleif-scheiben 4.
- Verwenden Sie nur Schleifscheiben, deren Daten mit dem Typenschild der Maschine übereinstimmen. Die Umlaufgeschwindigkeit soll gleich oder größter sein als die angegebene Zahl.
- Stellen Sie die Schutzhalter [2] (Funkenabweiser) und Schutzscheiben [3] periodisch nach, so dass der Verschleib der Schleifscheiben ausgeglichen wird. Halten Sie den Abstand so gering wie möglich.
Vermeiden Sie den Kontakt mit der laufenden Schleifscheibe.
Betreiben Sie das Gerät nicht unbeaufsichtigt.
Verwenden Sie das Gerät niemals zweckentfremdet.
Achten Sie immer daraufuf, dass das Gerät ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.
Schalten Sie immer zuerst das Gerät ein und führen Sie dann das Werkstück gegen die Schleifscheibe. Heben Sie nach der Bearbeitung das Werkstück ab und schalten Sie dann das Gerät aus.
- Halten Sie das Werkstück immer fest mit beiden Händen.
Sorgen Sie für einen sicheren Stand.
Lassen Sie die Schleifscheibe/n nach der Bearbeitung von Metallen vollständig zum Stillstand kommt.
Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose.
Behandeln Sie das Gerät vorsichtig und sorgfällig. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Seien Sie stets aufmerksam! Achten Sie immer darüber fass was Sie tun und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.
Schleifscheiben sind so zu lagern, dass sie keinem mechanischen Beschädigungen und schädigenden Umwelterinflüssen ausgesetzt sind.

VorderInbetriebnahme

- Montage

Montieren Sie vor der Inbetriebnahme alle Teile vollständig.

1) Befestigen Sie die beiden Schutzhalter 2 jeweils links und rechts an den Innenseiten der Schutzhauben 7. Verwenden Sie das abgebildete Befestigungsmaterial in der gezeigten Anordnung (s. Abb. G, H).
2) Befestigen Sie die Schutzscheiben [3] jeweils links und rechts an den Schutzhaltern [2]. Verwenden Sie das abgebildete Befestigungsmaterial in der gezeigten Anordnung (s. Abb. I, K). Hinweis: die Abbildungen zeigen die linke Seite.
3) Befestigen Sie die beiden Werkstückkauflagen [5] jeweils links und rechts an den Innenseiten der Schutzhauben [7]. Verwenden Sie das abgebildete Befestigungsmaterial in der gezeugten Anordnung (siehe Abb. L, M).
Hinweis: die Abbildungen zeigen die linke Seite.
Stellen Sie die Doppelschleifmaschine auf einer stabilen und ebenen Fläche auf. Montieren Sie sie möglichst auf einer festen Unterlage, z.B. Arbeitsplatte oder Werkbank. Verwenden Sie die vier Befestigungsböhungen 8 und passendes Befestigungsmaterial (nicht im Lieferumfang enthalten). Siehe hierzu auch Abbildung C.

Werkstückauflage und Schutzhalter einstellen

Für sicheres Arbeiten müssen die Werkstück- auflagen 5, die Schutzscheiben 3 und Schutzhalter 2 korrekt eingestellt sein.

Überprüfen und korrigieren Sie die Einstellung regelmäßig, um die Abnutzung der Schleif-scheiben 4 entsprechend auszugleichen.

Werkstückaflage einstellen:

1) Losen Sie zum Einstellen die Verstellschraube 6 .
2) Führn Sie die Werkstückauflage 5 an die Schleifscheibe 4 heran, der Abstand zwischen Schleifscheibe 4 und Werkstückauflage 5 sollen nicht mehr als 2mm detragen.

3) Ziehen Sie anschließend die Verstellschraube [6] wieder fest und kontrollieren Sie von Hand, ob die Schleifscheibe [4] gut und einwandfrei lauft.

Schutzhalter einstellen:

1) Losen Sie zum Einstellen die Befestigungsschraube [14].
2) Führn Sie den Schutzhalter 2 an die Schleif-scheibe 4 heran, der Abstand zwischen Schleifscheibe 4 und Schutzhalter 2 sollen nicht mehr als 2mm detragen.
3) Ziehen Sie anschließend die Befestigungsschraube 14 wieder fest und kontrollieren Sie von Hand, ob die Schleifscheibe 4 gut und einwandfrei lauft. Wechseln Sie eine abgenutzte Schleifscheibe 4 aus. Dies ist der Fall, wenn die genommen Abstände auch durch Nachstellen der Werkstückauflage 5 bzw. des Schutzhalters 2 nicht mehr eingehalten werden konnen.

Inbetriebnahme

Ein- und ausschalten

Einschalten:

Drücken Sie den EIN-/AUS-Schalter in Stellung "1" = das Gerät ist eingeschaltet und lauft mit konstanter Drehzahl.

Ausschalten:

Drücken Sie den EIN-/AUS-Schalter in Stellung 0'' = das Gerät schaltet ab.

Werkstücke bearbeiten

HINWEIS: Verwenden Sie die feine Schleifscheibe für feine Schleifarbeiten (Körnung „A80M").

HINWEIS: Verwenden Sie die grobe Schleifscheibe für grobe Schleifarbeiten (Körnung „A36M").

Schalten Sie die Maschine wie beschrieben ein.
- Legen Sie zum Bearbeiten von Metallwerkzeugen oder Metallteilen das Werkstück auf die Werkstückkauflage 5 und führen es langsam an die Schleifscheibe 4 heran.

• Drücken Sie das Werkstück vorsichtig gegen die Schleifscheibe 4. Zu starker Druck kann zur Überlastung der Maschine führen. Schleifen Sie nur auf dem Schleifscheibenumfang (siehe Abbildungen D, E, F).

Schleifscheibe auswechseln

A WARNUNG! VERLETZUNGSGEFAHR!

Ziehen Sie vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose!

Verwenden Sie keine beschädigten Schleifscheiben.
Verwenden Sie nur Schleifscheiben, deren Daten mit dem Typenschild der Maschine übereinstimmen. Die Umlaufgeschwindigkeit sollte gleich oder größerein als die angegebene Zahl.
- Verwenden Sie ausschließlich Schleifscheiben, die Angaben über Hersteller, Art der Binding, Abmessung und zulässiger Umdrehungszahl/TRagen. Unterziehen Sie neue Schleifscheiben zuvor einer Klangprobe. Einwandfrei Schleifscheiben erzeugen beim leichten Anschlagen mit einem Plastikhammer einen klaren Klang.

1) Demontieren Sie den äußeren Teil der Schutzhaube [7] indemn Sie die 3 Verschraubungen losen (siehe Abb. N, O).
2) Losen Sie die Mutter [13]-durch Gegenhalten der gegenseitigen Mutter- und entfern den Sie anschließend den äußeren Flansch [12].
3) Wechseln Sie nun die Schleifscheibe aus und montieren Sie alle Teile wieder in umgekehrter Reihenfolge. Beachten Sie, dass an der linken Seite des Doppelschleifers ein Linksgewinde 11 und an der rechten Seite ein Rechtsgewinde vorliegt. Die Muttern 13让他们 demnach auch nur in Lauftrichtung der Spindel abschrauben.
Verwenden Sie zum Aufspannen der Schleifscheiben nur die mitgelieferten Flansche.

Hinweis! Die Schleifscheiben sind mit einem 12'' Adapterstück ausgestattet, so dass Sie bei einem Nachkauf Schleifscheiben mit 12'' , oder 20mm Bohrung benutzen können. Schleifscheiben erhalten Sie in verschiedenen

Körnungen, sowie in entsprechenden Härtegraden. Die Aufnahmebohrung von Schleifscheibenarfnd nicht nachträglich aufgebohrt werden.

- Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörskann eine Verletzungsgefahr für Sie bedeuten.

Wartung und Reinigung

A WARNUNG! VERLETZUNGSGEFAHR!

Ziehen Sie vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose!

Die Maschine ist weltgehend wartungsfrei.

Reinigen Sie die Maschine regelmäßig, am besten immer direkt nach Abschluss der Arbeit.
Es dürfen keine Flüssigkeiten in das Innere der Maschine gelangen. Verwenden Sie zum Reinigen ein trockenes Tuch.
Verwenden Sie auf keinen Fall Benzin oder scharfe Lösungsmittel.
Lagern Sie das Gerät in einem trockenen Raum.

Service

A! WARNUNG! Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
4 WARDNUNG: Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Garantie

Sie erhalten auf这点 Gerät 3 Jahre Gar-. tantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenchaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit Ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleibteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE

Schraven

Service- und Dienstleistungs GmbH

Tel.: [phone]

(0,14 €/Min. aus dem dt. Festnetz,

Mobilfunk max. 0,42 €/Min.)

Fax: [phone]

e-mail: [e-mail]

AT

Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

e-mail: [e-mail]

CH

Kompernaß Service Switzerland

Tel.: [phone]

(max. 0,0807 CHF/Min.)

e-mail: [e-mail]

- Entsorgung

Die Verpackung besteht aus umwelt-. freundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht,müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

- Konformitätserklarung/ Hersteller (€)

Wir, Kompermaß GmbH, Dokumentenverantwortlicher: Herr Felix Becker, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

angewandte harmonisierte Normen

EN 55014-2:1997+A1

EN 55014-1:2000+A1+A2

EN 55014-1:2000/A1:2001, EN 55014-1:2006

EN 61000-3-2:2006, EN 61000-3-2:2000+A2

EN61000-3-3:1995+A1+A2

EN 61000-3-3:1995/A1:2001

EN 61029-1:2000+A11+A12

EN 61029-2-4:2003+A1,

IEC 61029-2-4:1993+A1:2001

IEC 61029-1:1990

Typbezeichnung der Maschine:

Doppelschleifmaschine PDOS 200 A1

Herstellungsjahr: 09-2010

Seriennummer:IAN56956

Bochum, 30.09.2010

Hans Kompernaß

-Geschäftsführer

Technische Änderungen im Sinne der

Weiterentwicklung sind vorbehalten.

Introduction

Technische gegevens.. 33

3. Bescherm uzelf gegen elektrische schokken.

Serienummer: IAN 56956

Bochum, 30.09.2010

Hans Kompernaβ

• Directeur -
