GEBRUIKSAANWIJZING CB22 CHAMBERLAIN

Deze waarschuwingstekens betekenen "voorzichtig!" en zijn een aansporing om goed op te letten,,ondat het veronachtzamen ervan lichamelijk letsel of materièle schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig.

Deze hekaandrijving is zo geconstrueerd en gecontroleerd dat deze tijdens installmente en gebruik bij nauwkeurige naleving van de betreffende veiligheidsinstrumenties voldoende veilig is.

Het Niet opvolgen van de onderstaande veiligheidsinstrumenties kan ernstig lichamelijk letsel of materiele schade veroorzaken.

Ga bij de omgang met gereedschap enkleine onderdelen voorzichtig te werk en draag geen ringen, horloges of loshangende kleding, als u bezig bent met installmentie- of reparatiewerkzaamheden aan een hek.

Elektrische leidingen moeten worden aangelegd in overeenstemming met lokale bouwvoorschriften en reglementen met betrekking tot elektrische installations. De elektrische kabel mag alleen worden aangesloten op een correct geaard net.

Bij de montage要去 rekening worden gehonden met de actieradius van de draaiende vleugel in relatie tot omringende objeten (bijvoorbeeld de muur van een gebouw) en het daarmee verbonden risico van beknelling..

Verwijder alle aan het hek aangebrachte sloten om schade aan het hek te voorkomen.

Na de installmentie dient te worden gecontroleerd of het mechanisme juist is ingesteld en of de aandrijving, het veiligheidssystemen en de noodontgrendeling, indien aanwezig, goed functioneren.

Als zich een voetgangerspoortje in het hek bevindt, mag de aandrijving Niet starten of doorlopen wanner dit poortje Niet correct is gesloten.

Het is van belang dat het hek.altijd soepel kan bewegen. Hekken die blijven steken of klemmen, dienen onmiddelijk te worden gerepareerd.Probeer nicht het hek zelf te repareren.Roep waarvoord hulp in van een vakman.

Houd extra accessoires uit de buurt van kinderen. Sta kinderen Niet toe drukschakelaars en afstandsbedieningen te bedieren. Een zich sluitend hek kan zwaar letselveroorzaken.

Schakel de electriciteit waar de besturing uit voordat u reparations uitvoert of beschermingen verwijdert. In de uiteindelijkke configuratie van de installation is een scheidingsinrichting nodig, zodat alle polen hunnen worden uitgeschakeld met behulp van een schakelaar (contactopening minstens 3mm ) of een apartezekering.

Zie er op toe dat deze aanwijzingen worden opgevolgd door personen die de aanrijving monteren, onderhonden of bedieren.

Bewaar de gebruiksaanwijzing op eenplaats waar u er snel bij kurz.

Na het monteren van de hekaandrijving mogen er geen plekken zich die gevaar van beknelling of verwonding opleveren voor levende wezens.

MONTAGE VAN DE BESTURINGSBOX

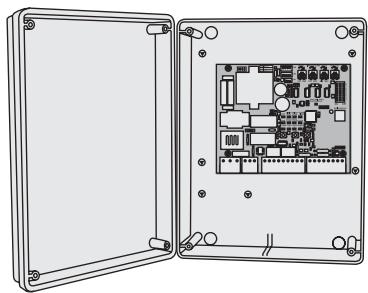

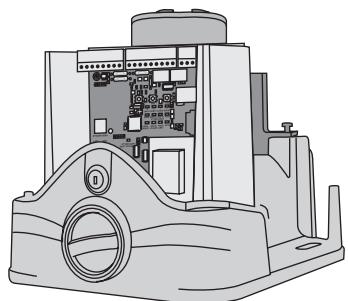

De besturing CB22 is ontwikkeld voor de montage in een speciale box onder de kap van de schuifhekaandrijving en kan, voor zover Niet reeds ingebouwd, als toebehoren besteld worden.

De besturing kan ook extern (aan de wand) in een waterdichte box (203391) ondergebracht worden.

De motorbesturing bestaat UIT microprocessorgesturde elektronica en is voorzien van de modernste techniek. De besturing beschikt voor een veilig gebruik over alleoodvakelijk aansluitmogelijkheden en functies. De besturingsbox met de motorbesturing moet met de kabeldoorvoeren aan anderen gemonteerd worden. De box mag Niet blootgesteld worden aan direct zonlicht. Met de elektronica kan de trek- en duwkracht zeer nauwkeurig ingesteld worden. Het hek kan bij de juiste montage/instelling die hand vastgehonden worden. Tijdens gebruik kan het hek.altijd per afstandsbediening, toets of sleutelschakelaar stopgezet worden. Het schuifhek要去 voor de "OPEN"-en"DICTHT-positie een stabiele aanslag hebben.

ELEKTRISCHE INSTALLATIE

De besturing worden als staat eingesloten, d.w.z. dat eerst de aandrijving worden ingebouwd, de benodigde kabels aangelegd worden en de fotocelbeveiligingen (contactlijsten) bevestigd worden. Bij de montage op een vaste plaats, dient er, voor het loskoppelen van het stroomnet, een schakelaar ingebouwd te worden die een contactafstand van min. 3 mm heeft (hoofdschakelaar).

Door vocht en water raakt de besturing beschadigd.

Voorkom te allen tijde dat er water, vocht, of stuwwater in de besturing komt. Alle openingsen en kabeldoorvoeren moeten algtd waterdicht afgesloten zich.

Volgende kabeldoorsnedes mogen over het algemeen nicht anderschreten worden:

• 100-230 volt 1,5mm^2 of groter
• 0-24 volt 0,5mm^2 of groter

Tips: deurbelkabel leveren in de praktijk vaak problemen op, aangezien ze bij grotere lenghtes te veel spanning verliezen. Leg de kabels in verschillende kabelkanalen, d.w.z. kabel - motor en kabel - fotocelbeveiliging, vooral bij sleutelschakelaars en starttoetsen (van de behuizing), anders können er bij grotere kabellengtes storingen ontstaan.

TECHNISCHE GEGEVENS

Spanning:

230 V~ ±10 % 50 Hz

Verbruik max.:

22 mA

Aandrijving max.:

230 V~ 50 Hz 1000 W max

Stroomtoevoer toebehoren:

24 V~ 0,5 A max

Werktemperatuur:

-25°C÷55°C

Bedrijfsvormen:

standaard/standaard met voetgangerfunctie /kanaalscheiding /

apparmentencomplex (parkeerplaats)/dodeman

Max. looptijd:

80 sec

Pauze tijd:

0÷ 150 sec

Afmetingen:

119x145 mm (zonder box)

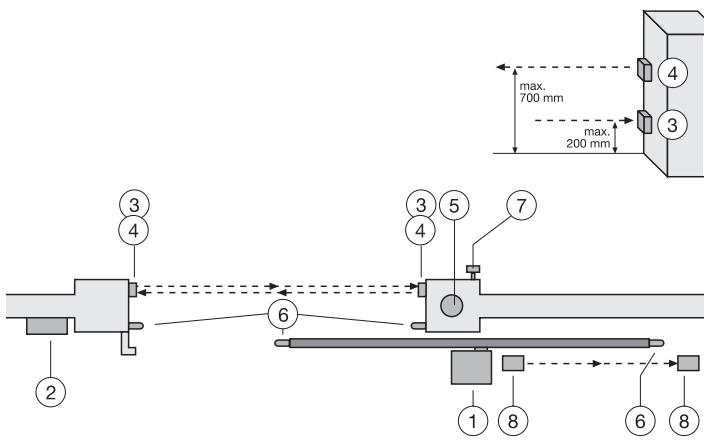

TYPISCHE OPBOUW VAN EEN INSTALLATIE

1. Aandrijving met besturing

De aandrijving worden op een in hoogte verstelbare montageplaat aangebracht

1. Besturing (indien extern gemonteerd)

Als de besturing extern gemonteerd worden (externe montagebox noodzakelijk),要去en de kabels en voedingskabels volgens de voerschriften aangelegd worden.

1. Fotocelbeveiliging (770E/771E) 150-200 mm (optie)

Eerste fotocelbeveiliging. Beschermt Personen.

1. Fotocelbeveiliging (770E/771E) 700 mm (optie)

Tweede fotocelbeveiliging. Beschermt voertuigen en hogere objecten 5. Knipperlicht

Belangrijke optische aanwijzing die op bewegingen van de hek wijst

1. Contactlijst (optie)

Beveiligt het hek bij aanraking. Contactlijsten konnen op het hek of aan de posten worden aangebracht. Bij hekopeningen vaneer dan 45mm , moet er een contactlijst aan de post worden aangebracht (toebehoren). Contactlijsten要去en, indien möglichk, tot 2,5 m hoogte aangebracht worden.

1. Sleutelschakelaar/Codeslot (optie)

Wordt aan de buitenzijde aangebracht. Met een sleutel of door het invoeren van een nummer worden de hek geopend

1. Fotocelbeveiling (optie)

Beveiligt het hek bij het openen. Deze fotocelbeveiliging kankommen te vervallen als vanuit bouwkundig opzicht Niet möglichk is dat er zich personen in dit bereik bevinden. Als alternatief kan ook hier een contactlijst gemonteerd worden.

De besturing voldoet aan de meest recente EN-richtlijnen.

Een van deze richtlijnen schrijft voor dat de sluitkrachten aan de hekkant Niet meer mogen zijn dan 400N (40kg) binnen de LASTe 500 mm voor de standeer DICT. Bij hekopeningen vaneer dan 500 mm mag de maxime kracht aan de hekkant 1400N (140 kg) bedragen. Als dit Niet gegarandeerd kan worden, moet er altijd een contactlijst, indien möglicht, tot een hoogte van 2,5 m aan het hek of aan de tegenoverliggende post worden aangebracht (EN12453).

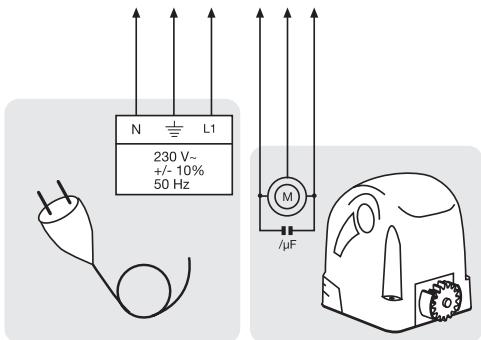

MOTOR

Sluit de motor nauwkeurig, aan de hand van het aansluitschema op de besturing aan.

Contact 4 kabel zwart

Contact 5 kabel blauw

Contact 6 kabel bruin

De kabels van de condensatoren die bij de motoren meegeleverd worden,要去en samen met de kabels voor de draairichting maar de contacten OP en CL geleid worden. Zorg ervoor dat de condensator goed bevestigd is en dat de elektricitiejt goed aangesloten is. De condensator zorgt voor de kracht van de motor.

Aanwijzing: als er andere aandrijvingen/motoren dan de once aangesloten zich, kan het zich dat de kabels van de contacten 4 + 6 verwisseld要去en worden voor een goede werkig. Dit worden duidelijk bij de "Eerste ingebruikname", als de besturing Niet de juiste looprichting aanhoudt. Zie ook onder Aanwijzingen aansluiting eindschakelaar.

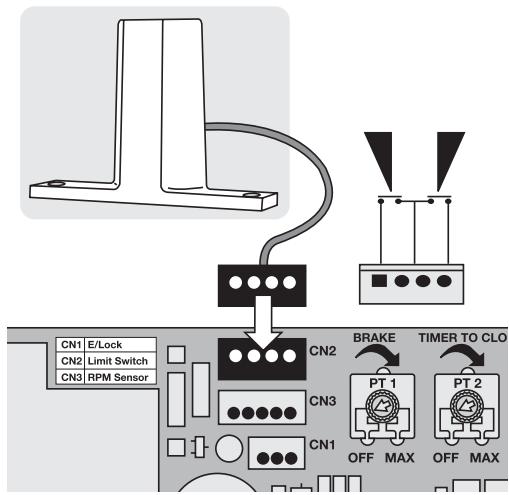

AANSLUITING EINDSCHAKELAAR

De eindschakelaar is op de aandrijving, boven de tandkrans gemonteerd.

Uitvoering 2005: de kabel worden met contact CN2 via een stekker verbonden.

Andere uitvoeringen: aan de eindschakelaar zit geen stekker. Bij de aankoop van een parte besturing worden er een stekker met een korte kabel meegeleverd. Met een soldeerverbinding of een blokjwe worden de twe kabels op staat aangesloten. Er konnen op de besturing verschillende soorten eindschakelaars worden aangesloten. De eindschakelaar要去 2 NC (normal closed) contactenlopen. Voor de juiste aansluiting, zie schema.

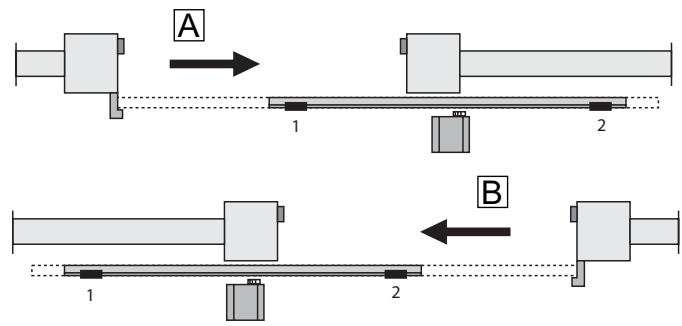

Plaatsing van de magneten op de hek voor magneetschakelaar: de magneet met marketing 1要去 algid links op het tandstang gemeenteerd worden.

De magneet met marking 2 moet algid rechts op het tandstang gemonteerd worden.

Aanwijzing: voor de eerste ingebruikname要去 de juiste werkig met de controle-LED nogmaals gecontroleerd worden.

Aanwijzing: Voor de correcte openingsrichting, contrôleerd u de instelling van DIP7.

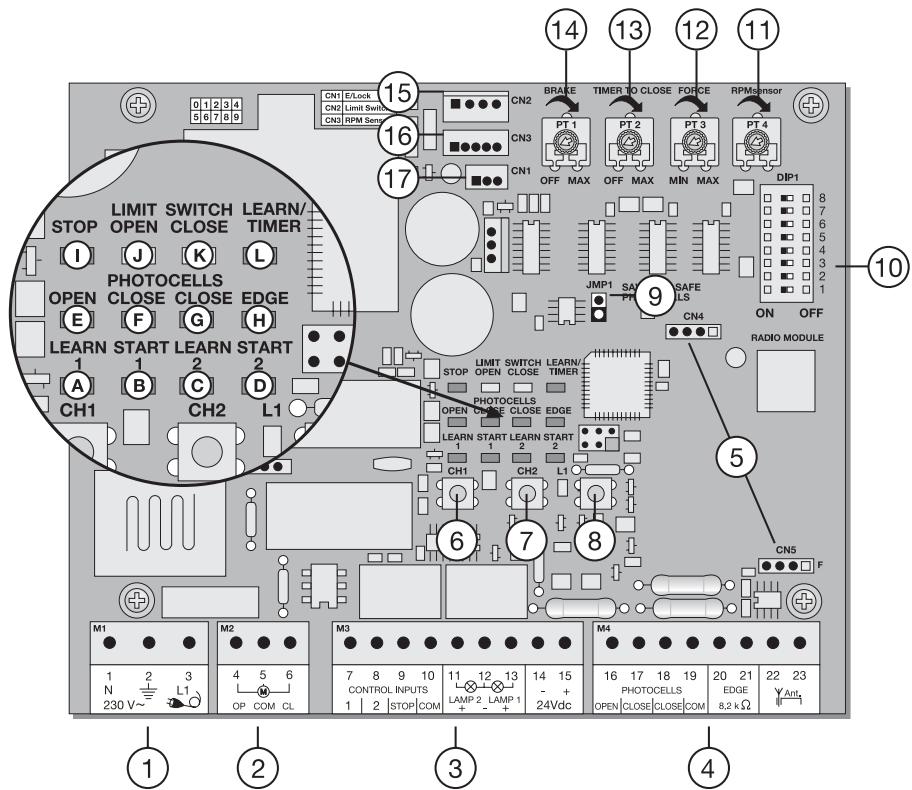

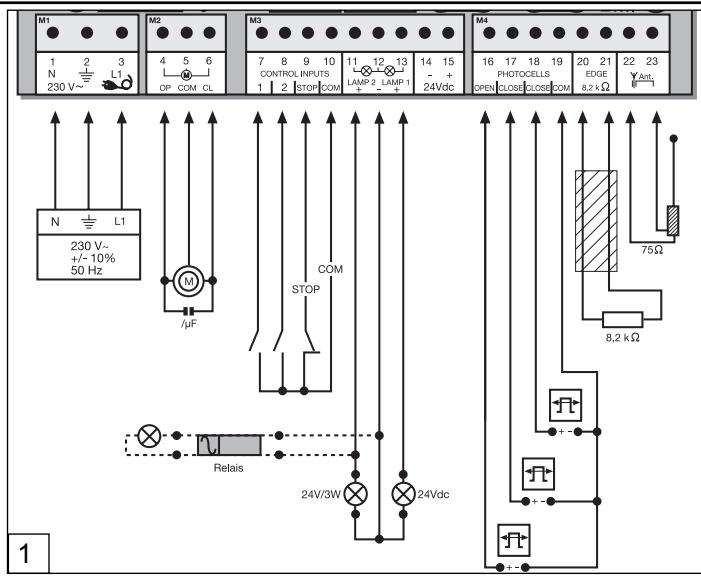

OPBOUW VAN DE BESTURING

PUNT	BESCHRIJVING	FUNCTIE
1	M1, contact:1,2,3	Voedingskabel
2	M2, contact:4,5,6	Aandrijving
3	M3, contact:7,10	Impulsgeber kanaal 1
	Contact:8,10	Impulsgeber kanaal 2
	Contact:9,10	Noodstopschakelaar/moet overbrugd worden zonder aangesloten schakelaar
	Contact:11,12	Deurbeveiliging/verlichting
	Contact:12,13	Knipperlicht
	Contact:14,15	Aansluiting voor toebehoren 24 V
4	M4, contact:16,19	Optiqueel fotocelbeveiliging OPEN
	Contact:17,19	Optiqueel fotocelbeveiliging DICTH
	Contact:18,19	Hoofdotoselbeveiliging DICTH
	Contact:20,21	Contactlijst 8,2 kOhm
	Contact:22,23	Antenne

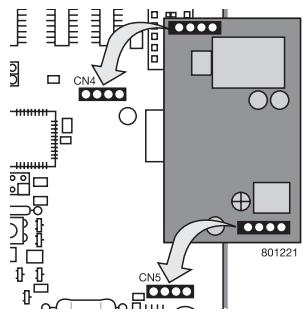

5	CN4/CN5, stekker	Aansluiting radiomodule

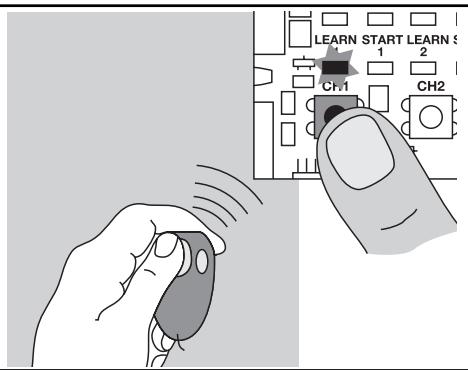

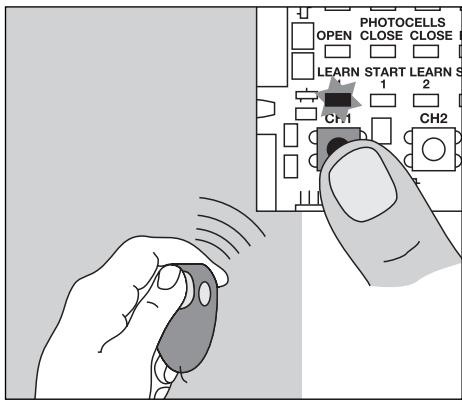

6	CH1, druktoets	Leren/wissen radiokanaal 1
7	CH2, druktoets	Leren/wissen radiokanaal 2

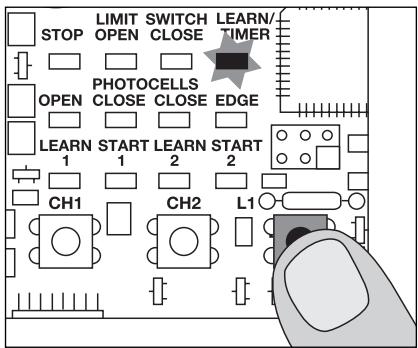

8	L1, druktoets	Aanleren traject
9	JMP1, jumper	Programmering fotocelbeveiliging
10	DIP1	Dipschakelaar blok
11	PT4, potentiometer	RPM-sensor instilling
12	PT3, potentiometer	Instelling van de kracht
13	PT2, potentiometer	Automatisch sluiten
14	PT1, potentiometer	Rem
15	CN2, stekker	Magneetschakelaar
16	CN3, stekker	RPM-sensor

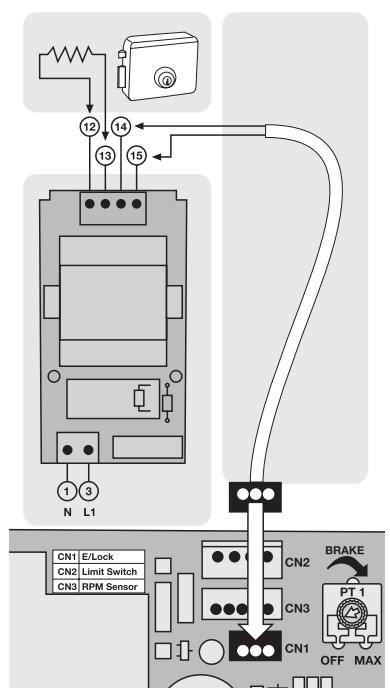

17	CN1, stekker	E-slot

RODE LED's要去uitgeschakeld+zijn. Duiden op storingen;uitgezonderd Niet-aangesloten Failsafe fotocelbeveiligingen. (zie beschrijving „Fotocelbeveiling“)
(Voorbeeld: kortsluiting, fotocelbeveiligingen en/of contactlijst)
PUNT	BESCHRIJVING
LED A	ROOD leren/wissen radiokanaal 1
LED B	ROOD starten impulskanaal 1
LED C	ROOD leren/wissen radiokanaal 2
LED D	ROOD starten impulskanaal 2
LED E	ROOD fotocelbeveiling actief OPENEN
LED F	ROOD fotocelbeveiling actief SLUITEN
LED G	ROOD fotocelbeveiling actief SLUITEN
LED H	ROOD contactlijst
LED I	GROEN noodstop
LED J	GEEL eindschakelaar Deur OPEN
LED K	GEEL eindschakelaar Deur DICTH
LED L	ROOD leerprogramma (traject)

PROGRAMMA'S De besturing beschikt over 5 modi (programma's). Het gewenste programma worden met de dipschakelaar “ON” (AAN) of “OFF” (UIT) ingesteld.
DIP 1	Aan Uit	Verschillende werkwijzen van de aandrijving. (ZieAPEte tabel)
DIP 2	Aan Uit
DIP 3	Aan Uit
DIP 4	Aan	Soft-stop (langzame rit) is actief. 2 secondenvoor het bereiken van de eindschakelaar wordende soft-stop geactiveerd. De aandrijving wordenpas stopgezet als de eindschakelaar of demaximale soft-stop-fase (10 seconden) bereiktwordt.
	Uit	Soft-stop (langzame rit) is geactiveerd.In beidenrichtingen OPEN/DICTHT wordtdaandrijving meteen na het bereiken van deeindschakelaar uitgeschakeld.
DIP 5	Aan	Instelling voor Chamberlain FailsafeFotocelbeveiliging (770E/771E),komt overeenmet EN60225-2-103.
	Uit	Instelling voor Chamberlain fotocelbeveiligingen(100263) of andere
DIP 6	Aan	Voorknipperen van de knipperlichten gedurende2 seconden voordat de aandrijving start.
	Uit	Voorknipperen geactiveerd
DIP 7	Aan	Zie B
	Uit	Zie A
DIP 8	Aan	Mogelijkheid van aansluiting van eendeurbeveiliging (24V/3W)Status:constant UIT = deur geslotenkinnert = deur in OPEN of DICTBewegingsconstant aan = deur open
	Uit	Met een relais (toebehoren) kan er verlichtingworden voorgeschakeld.

ALLE veranderingen/installingen die U aan de besturing voorneemt, ALTIJD stekkeruit het stopcontact, anders worden de{nieuweveranderingen/installingen Niet door debesturing geaccepteerd.

POTENTIOMETER

PT1 (TRIMMER 1): REM (BRAKE)

Als het hek de eindschakelaar bereikt, worden de aandrijvinguitgeschakeld. Afhankelijk van gewicht en functie van het hek, beweegt hij nog etis na. Met de functie Rem kan het hek actiefgeremd worden, zodat ongewenst nabewegen beperkt worden. Volledig maar links gedraaid = rem UIT.

PT2 (TRIMMER 2): AUTOMATISCH SLUITEN (TIMER TO CLOSE)

De wachtijd van het hek in de stand HEK OPEN kan gedefinieree.
worden.

0-150 sec. nadat de ingesteldeijd afgelopen is, worden het hek gesloten.

Alleen möglichk met aangesloten fotocelbeveiliging (771E/770E).

(Niet möglich in dodeman en kanaalscheiding)

PT3 (TRIMMER 3): INSTELLING VAN DE KRACHT (FORCE)

De kracht, waarmee de motor要去 werkden wordt gedefinieree. De benodigde kracht is afhankelijk van het gewicht en de functie van het hek.

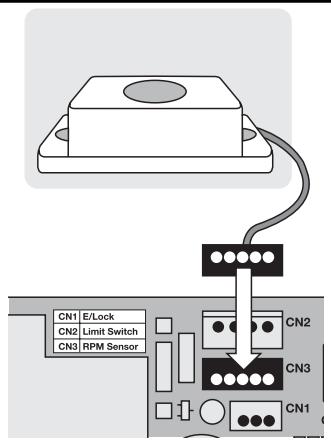

PT4 (TRIMMER 4): RPM-SENSOR

Zie beschrijving RPM-sensor

Niet actief in "Langzame it"

PT1

PT2

PT3

PT4

BRAKE

TIMER TO CLOSE

FORCE

RPMsensor

ALLE veranderingen/installingen die U aan de besturing voorneemt, ALTIJD stekkeruit het stopcontact, anders worden de{nieuweveranderingen/installingen Niet door debesturing geaccepteerd.

Aparte tabel voor de instelling van de werkwijzen
	DIP1	DIP2	DIP3	Impulsgever/kanaal 1	Impulsgever/kanaal 2
Standaard	AAN	AAN	UIT	1. impulses opent, de volgendezet stop, de volgende sluit, de volgende opent	1. impulses opent voor voetgangers,deur gaat gedurende 10 seconden(fix) open, de volgende sluit, devolgende opent (voort voetgangers)
				Impuls tijdens sluiten opent
				Impuls tijdens automatischsluiten sluit het hek onmiddelijk
Standaard & voetgangerfunctie	UIT	AAN	UIT	1. impulses opent, de volgendseluit, de volgende opent	1. impulses opent voor voetgangers,deur gaat gedurende 10 seconden(fix) open
				Impuls tijdens automatisch sluitensluit het hek onmiddelijk
Kanaalscheiding	AAN	AAN	AAN	1. impulses opent, de volgendszet stop, de volgende opent, de volgende zet stop etc.Impuls tijdens sluiten zet het hek stop, de volgende opent	Geen reactie bij gesloten standImpuls tijdens openen zet het hekstop, de volgende sluitImpuls tijdens sluiten zet het hekstop, de volgende sluit, de volgende zet stop, de volgende sluit etc.
Parkeerplaats	AAN	UIT	UIT	1. impulses opent het hekvolledig, verdere impulsenworden genegeerd.Impuls tijdens automatischsluiten start pauzetijd opnieuwImpuls tijdens sluiten opent het hek	1 impulses opent voor voetgangersGeen reactie tijdens openen
					Impuls tijdens automatischsluiten het hek onmiddelijk
					Impuls tijdens sluiten opent het hek onmiddelijk
Dodeman	UIT	UIT	UIT	Continu signaloor openenoodzakelijk, loslatenbewerkstelligt stopzettenRadiosignal geactivateerd,veiligheidsinrichtingengedeactivateerd, eindschakelaarsijken actief	Continu signaloor sluitenoodzakelijk, loslatenbewerkstelligt stopzettenRadiosignal geactivateerd,veiligheidsinrichtingengedeactivateerd, eindschakelaarsijken actief

Aanwijzing: alsoodzakelijkeveilighesinrichtingen(fotocelbeveiliging/contactlijst) beschadigd,continu actief (schakelen) of geprogrammeerde inrichtingen Niet aangesloten zijn,werkt de besturing zonder dodeman. Zie beschrijving. Controlleroor een evt. correctie de toestand van de LED's of lees de functiebeschrijving en "Veel gestelde vragen".

TOEBEHOREN

De fotocelbeveiligingen zorgen voor het beveiligigen van het hek en moeten gebruikt worden. De montageplaat is afhankelijk van de constructie van het hek. Overeenkomstig EN12453要去 een fotocelbeveiligingpaar op een hoogte van 200 mm geinstalleerd worden; een tweedeaar komt opdezelfde positie op een hoogte van 700 mm. Een derdeaar fotocelbeveiligingen kan optioneel geinstalleerd worden. De fotocelbeveiligingen bestaanuit een zender en een ontvanger gedeel en moeten tegenover elhaar aangebracht worden. Met een schroeventraier kan de behuizing van het fotocelbeveiliging (kunststof) geopend worden. Het fotocelbeveiliging wordt metkleine schroeven en pluggen aan de wand bevestigd. Het is möglichk twee verschillende fotocelbeveiligingsystemen te gebruiken. (Zie beschrijving dipschakelaar). Als de functie

"Automatisch sluiten" beschikbaar要去en,要去 het Chamberlain-Failsafe fotocelbeveiliging geinstalleerd着眼。Een combinatie van de fotocelbeveiligingen is Niet mogelijk. Het Chamberlain-Failsafe system (2-kabel systeme) beschicht aan beiden zijden over eenkleine, van buiten waarneembare LED (lampje) om de status van het fotocelbeveiliging aan te Geven. Er zich twee modellen van het Chamberlain-Failsafe systeme verwiekrijgbaar. Het ene systeme is ideaal voor montage aan wanden die tegenover elkaar staan. Het andere systeme is ideaal voor montage aan de binnenzijde van het hek, aangezien de beslagen voor de montage ingesloten着眼.

Diagnose aan het Chamberlain-Failsafe fotocelbeveiliging LED constant = OK

LED knippert = fotocelbeveiliging blokkeert besturing

LED ui t = geen stroom, verkeerde aansluiting of polen verkeerd aangesloten

Diagnose aan de besturing

LEDuit OK

LED constant aan = besturing blokkeert

LED knippert = OK geen fotocelbeveiliging aangesloten

Kabeldoorsnede: 0,5mm^2 of groter.

Spanning: 12/24 volt AC/DC.

Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt nicht parallel of in hetzelfde kanaal leggen.

1. Vór de eerste ingebruikname !!
2. Bij aansluiting/verwijderen van een neue fotocel.
3. Besturing uitschaken( stekker uit het stopcontact trekken).

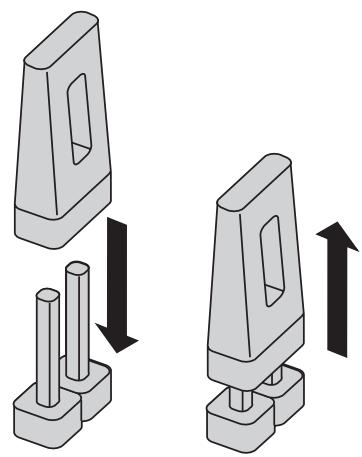

4. Het opsteekbruggetje (jumper) op de hiervoor voorgeziene pinnen steken.
5. Dipschakelaar 5 op ON zetten.
6. Fotocel(len) volgens het schema aansluiten.
7. Besturing aanzetten (stekker erin) en 10 sec. wachten.
8. Het opsteekbruggetje (jumper) eraf trekken, even wachten.
   (Antaal aangeslotene fotocellen worden onthouden)

PROGRAMMERING VAN RELAIS-FOTOCELLLEN BIJV. 100263

De besturing要去 gedurende een pauar seconden van het stroomnet losgekoppeld worden. Alle contacten waaraan geen fotocelbeveiliging aangesloten is,要去en met COM overbrugd worden. (16-19,17-19, 18-19). De relais-fotocelbeveiligingen worden door de contacten 14-15 van stroom voorzien. Dipschakelaar 5要去 op OFF staan. De jumper要去raf getrokken worden.

Aanwijzing: relais-fotocelbeveiligingen mogen overeenkomstig EN12978 Niet meer voor neue installmentie gebruikt worden, aangezien ze zichseltiet不断增强 testen (failsafe).

GEBRUK ZONDER FOTOCELLEN

GEVAAR: Niet toegestaan voor normala gebruik. In dat geval要去en contactlijsten de deur beveiligigen.

De besturing moet gedurende een pau seconden van het stroomnet losgekoppeld worden. De contacten 16-17-18-19要去 allemaal overbrugd worden. Dipschakelaar 5要去 op OFF staan. De jumper要去 eraf getrokken worden.

Aanwijzing: fotocelbeveiligingen van verschillende constructie mogen NIET met elkaar gecombineerd worden.

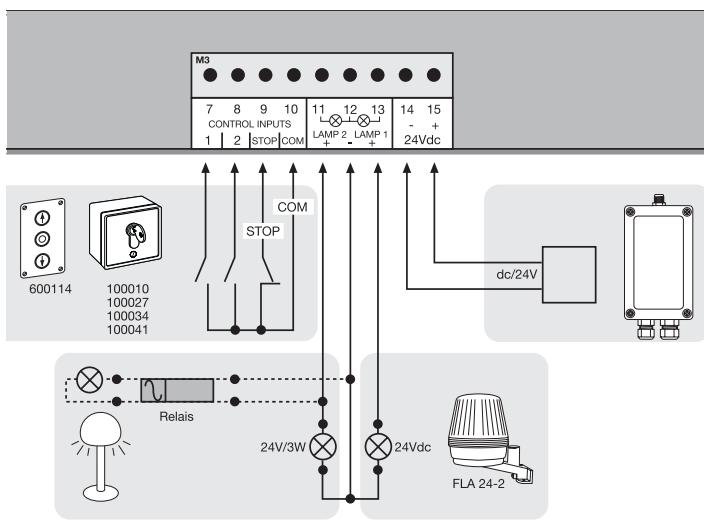

DRUKKNOP/SLEUTELSCHAKELAAR (OPTIONEEL)

De besturing/aandrijving kan over verschillende ingangen geactiveerd worden. Dit kan met een handzender of sleutelschakelaar gedaan worden (contacten 7 + 10

Handzender = zie punt Aanleren van de handzender

Schakelingang 1 = input besturing 1 Normaal gebruik

Schakelingang 2 = input besturing 2 Actief bij speciale instelleningen (zie beschrijving dipschakelaar)

NOODSTOP (OPTIONEEL) 600084

Als er een schakelaar aangesloten worden, kan hiermee de installmentie stop gezet of geblokkeerd worden. Een beweging van het hek worden onmiddelijk onderbroken. De contacten 9 en 10要去en overbrugd worden als er geen schakelaar geinstalleerd is.

Kabeldoorsnede: 0,5mm^2 of groter.

Spanning: 12/24 volt AC/DC.

Om de positie van het hek te kunnen bewaken, kan er een gloeilamp 24V/3W worden aangesloten. Als alternatif kan er ook met een relais verlichting worden voorgeschakeld.

Kabeldoorsnede: 0,5mm^2 of groter.

Spanning: 24 V

KNIPPERLICHT (OPTIONEEL) FLA24-2

Er kan een knipperlicht op de besturing worden aangesloten. Dit knipperlicht waarschuwt personen voor de bewegen van het hek. Het knipperlicht要去 hoop en duidelijk zichtaar aangebracht worden. De besturing geeft een constant signal af, dat wordt omgezet in een knipperlichtfunctie.

Kabeldoorsnede: 0,5mm^2 of groter.

Spanning: 24 V DC

24 VDC - UITGANG

Voor relais-fotocelbeveiligingen of andere apparatuur (bijv. ontvanger) max.500 mA

Geen onbuizame koperen leidingen gebruiken. Kabels

met 230 volt nicht parallel of in hetzelfde kanaal leggen.

Op de besturing kan een contactlijst die volgens het 8,2-kOhm-principe werkdt aangesloten worden. D.w.z. dat er aan het eind van de contactlijst een testweerstand met 8,2 kOhm worden aangesloten.

Deze zorgt voor de voortdurende controle van het stroomcircuit. De besturing worden gelevered met een ingebouwde 8,2 kOhm waarstand.

Men kan meerdere contactlijsten in serie aansluiten.

Kabeldoorsnede: 0,5mm^2 of groter.

600176 profiel groot per 1 m

600152 montageset profiel groot

600077-1 montagerail 2 m

G-Intset overbrenginssysteme "Profi" bij montage van de lijsten aan het hek.

G-NSPG45/4 spiraalkabel (max 8 m breed)

G-AC1103 trekontlastingen/box voor spiraalkabel

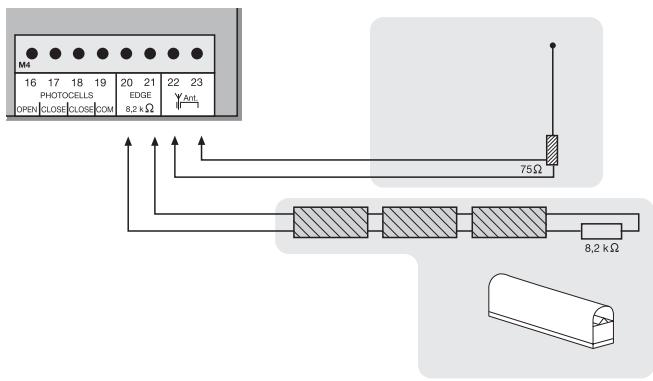

ANTENNE (OPTIONEEL) ANT4X-1LM

De besturing is standard met een draadantenne uitgerust.

Op de contacten 22 en 23 kan een buitenantenne (toebehoren)

worden aangesloten. Daarmee worden het bereik groter. De antennendient zo hoog möglichk gemonteerd te worden.

Geen onbuigzame koperen leidingen gebruiken. Kabels

met 230 volt nicht parallel of in hetzelfde kanaal leggen.

RADIOModule (OPTIONEEL)

Om de besturing via een radiografisch signaal te konnen gebruiken,要去er eerst een radiomodule op de insteelplaatsen CN4/CN5 worden geinstalleerd. Volgende modules zijn verkrijgbaar: 801221 (433.92 MHz),801429 (27.145 MHz), 207542 (315.15 MHz China)

AANLEREN / WISSEN VAN DE HANDZENDER

Druk op de toets CH1. De LED „Learn1" brandt rood. Drukvervolgens gedurende ca. 5 seconden een toets van de handzender in. De LED „Learn 1" knippert nu. Klaar Voer bezelfde stappen uit voor CH2, maar druk nu een nog vrije toets van de handzender in. Eruronnen maximaal 128 handzenders geprogrammeerd worden.

Druk voor het wissen van de geprogrammeerde handzenders de toets CH1 in tot de LED uitgaat. Voer bezelfde stappen uit voor CH2.

Een toerentalmeter (RPM-sensor) kan optioneel geinstalleerd worden. De sensor worden op de motor geplaatst en met twee schroeven bevestigd. De sensor zorgt voor het automatisch teruggaan van het hek bij oplopen op een obstakel en moet algijd zo gevoelig möglich inkesteld worden. De sensor is alleen tijdens een snelle rit van de aandrijving actief en worden in de soft-stop (langzaamloop) uitgeschakeld. RPM-sensor: stekker CN3 op de besturing

ELEKTRISCH SLOT (OPTIONEEL) 203285 (12V)

Een elektrisch slot kan met de stekker CN1 op de besturing worden aangesloten. Een extra verkrijgbarekleine relaisbesturing (207399) worden:tussen de aandrijfelektronica en het E-slot geklemd.

• Geen onbuigzame koperen leidingen gebruiken. Kabels vort nicht parallel of in hetzelfde kanaal leggen.

EERSTE INGEBRUIKNAME/BASISINSTELLING

Voer de punten nauwkeurig een voor eenuit. Begin in geval van twijfel opnieuw. Neem voldoendeijd voor deze instellenen.

1. Zijn alle voor het gebruik noodzakelijkke aansluitingen aangesloten? Motor(en), fotocelbeveiliging (!), knipperlicht, toets of schakelaar etc.？
2. Zorg ervoor dat zich niemand in de buurt van het hek bevindt of kan bevinden.
3. Controller of de LED's (lampjes) goed werken en of ze een functie blokkeren. Rode LED's要去en uit+zijn, groene LED's要去en branden. (Uit gezonderd de LED's voor status eindschakelaar - geel)
4. Als de dipschakelaars Niet al zo+zijn ingesteld, moeten zich op het standardprogramma ingesteld worden: 1 = _nON^ 2 = "ON", 3 = "OFF". Evt. wijzigingen können later worden uitgevoerd. (Zie beschrijving dipschakelaar)
5. Dipschakelaar 7 bepaalt de openingsrichting (zie beschrijving dipschakelaar)
6. Zet de kracht op de potentiometer "FORCE" op hoogstens 30% . Bij waarlichte deuren zichs minder. Eerst proberen, dan corrigeren. Alleen inkleine stappen de kracht verhogen.
7. Besturing uitschakelen( stekker UIT het stopcontact trekken).
   7.1 Het opsteekbruggetje (jumper) op de hiervoor voorgeziene pinnen steken.
   7.2 Dipschakelaar 5 op ON zetten.
   7.3 Fotocel(len) volgens het schema aansluiten.
   7.4 Besturing aanzetten (stekker erin) en 30 sec. wachten.
   7.5 Het opsteekbruggetje (jumper) eraf trekken, even wachten. De LED's van de aangesloten fotocellen要去en UIT zich, de LED's van de NIET aangesloten fotocellen KNIPPEREN. De fotocellen zich nu geactiveerd.

Programming van dearend voor het traject

1. Hek ontgrendelen en handmatig maar de eindschakelaar bewegen. Zo controlleren of de eindschakelaars voor OPEN/DICTH met de juiste gele LED aangegeven worden.
   (OPEN = OPEN, DICT = CLOSED). Als de juiste eindschakelaar geactiveerd is, gaat de betreffende LED UIT.
2. Het hek werk handmatig:tussen de eindschakelaar "OPEN" en "DlCHT" zetten en vergrendelen. (Beide eindschakelaars要去en vrij blijven.)
3. Toets L1 kort indrukken (1 seconde), hek gaat open. Als het hek de eindschakelaar "OPEN" bereikt, worden het hek kort stopgezet en wordt cervolgens wee automatisch gesloten. Nadat het hek de eindschakelaar "DICT" bereikt hebft, is de programmering voltooid.

ATTENTIE: als het hek gesloten in plaats van geopend worden, moet dipschakelaar 7 in een ander stand geschoven worden! Vervolgensoor opnieuw met sunt 1 van de programmering beginnen.

Dearend voor het benodigde traject is nu geprogrammeerd. De soft-stop (langzame rit) ca. 4-5 seconden voor het bereiken van de eindschakelaar werk automatisch geprogrammeerd. Dit kan verwolgens met de dipschakelaar geactiveerd worden. (Zie beschrijving dipschakelaar)

Voltooien van de installmentie/programmering:

Als het traject geprogrammeerd is, können de handzenders aangeleerd (niet nodig bij kits) of gewist worden.

1. Start het hek met de handzender of een aangesloten drukknop en observer het verloop. Sluit het hek waar ZONDER dat u een andere dipschakelaars instelling programmeert.
   Aanwijizing 1: als het hek Niet reageert (zie beschrijving fotocelbeveiliging jumper).
   Aanwijing 2: als het hek alleen met een schakelaar reageert (contact 7 + 10 ), is of het radiosignaal Niet aangeleerd/aanwezig, of de radiomodule is Niet goed aangesloten.
2. Als het hek Niet volledig sluit, moet de potentiometer op een waarde ingesteld worden die het resultaat is uit voorgaande pogingen. (Kracht corrigeren)
3. Sluit het hek eerst voordat u een tweede poging doet.
4. Als alle instellingen uitgevoerd zijn, controller dan de werkung van de fotocelbeveiligingen, drukknop, knipperlicht, handzender, toebehoren etc. Als de functie Automatisch sluiten beschikbaar要去en, draai dan de potentiometer „TIMER TO CLOSE" met de wijzers van de klok mee. Zo kunt u de pauzetijd van 0-150 seconden maar wens instellen.
   Voer ook deze instelling(en) bij gesloten positie van het hek UIT.
5. Toon iedereen die met het hek om要去 hunen gaan welke bewegingen het hek maakt, hoe de veiligheidsfuncties werken en hoede aandrijving met de hand bevestigd kan worden.

Wat is de vermoedelijk levensduur van een hekaandrijving?		Een correct geinstalleerde hekaandrijving kan bij gebruik voor particuliere toepassingenmeer dan10aar storingsvrijwerken. Zowel het hek als ook de aandrijving要去en regelmatif worden gecontroleerd en volgens het schema worden onderhoven.
Hoe lang duurt de installatione van een hekaandrijving?		Afhankelijk van uw vaardigheden neemt de montage van de mechanische onderdelen ca. 3 tot 8aar in beslag. Het hek moet worden Voorbereid, zdat het gereed is voor installmentatie. De elektrische aansluiting duurt ca. 1 tot 2aar. Elke gebruiker moet tenminste 30 minuten worden geinstrueerd in de bediening; hierbij koeten de functies worden getoond en veiligheidsaspecten, beveiligingsvoorzijeningen, alsmede de handelwijzeijdens een stroomonderbreking worden uitgelegd.
Wat gebeurt erijdens een stroomonderbreking?		Alle Chamberlain-hekaandrijvingen beschikken over een ontgrendelingssystem om het hekijdens een stroomonderbreking met de hand te konnen bedieren.
Is het mogelijk om een vleugel een beetje te openen? (voetgangsfunctie)		Ja, dat is möglich. Dit proces kan radiografisch worden geactiveerd (hiervoort is minimaal een 2-kanaals handzender noodzakelijk) of via het indrukken van een knop. (Zie "Standaard & Voetgangsfunctie")
Aandrijving werknet nicht / reageert nicht op indukken van de knop.	1. Aansluiting knop los2. Aansluiting STOP-schakelaar los, STOP-LED is uit.3. Hindernis blokkeert fotocel in bewegingsrichting4. Contactijst is beschadigd of heeft een hindernis geraakt.5. Aandrijving is nog ontgrendeld	1. Knuppen- en COM-aansluitingen controlenen2. Aansluitingen van de STOP-schakelaar (STOP en COM) controlenen3. Hindernis verwijdenen4. Hindernis verwijdenen, alsmede aansluitingen en bedrading controlenen5. Aandrijving vergrendelen
Direct nadat het hek zich in beweging heeft gezet, stopt het en keert het terug.	Hindernis in het hebereik	Hekbereik controlenen op hinderissen
De aandrijving zoemt weliswaar maar heeft geen kracht	1. Condensator is Niet correct aangesloten op bruine en zwarte kabel.2. Kracht is Niet ingesteld.3. Aandrijving is ontgrendeld	1. Bedrading condensator controlenen2. Potentiometer voor krachtrechtsmraaien3. Aandrijving vergrendelen
De besturing reageert Niet wanner ik de DIP-schakelaars verander.		Besturing stroomloos schakelen, dan DIP-schakelaars veranderen.
De aandrijving werkelt alleen wanner ik de handzender ingedrukt houdt.	1. Besturing in dodemensbedrijf2. Een beveiligingsvoorziening functioneert net juist. (fotocel, contactijst)	1. Besturing stroomloos schakelen, dan DIP-schakelaars veranderen.2. LED's bekijken, fouten Zoeken en verhelpen.
"Automatisch sluiten"werk net		1. Werkelt alleen wanner de fotocellen met 2 kabels 770E(ML) of 771E(ML) geinstalleerd is.2. Vervolgens potentieter voor "Automatisch sluiten"rechtsmraaien.
De aandrijving reageert Niet hoewel de besturing aangesloten is. (LED's branden)	1. Handzender Niet geprogrammeerd2. LED's goven founten aan3. Fotocel verkeerd aangesloten4. Brug Niet aanwezig tussen STOP en COM5. Klem voor motoren eventuele net correct aangesloten	1. Handzender programmeren2. Founten zoeken en verhelpen (zie beschrijving LED's)3. Aansluiting/programmering fotocel controlenen4. Eenvoudige draadbrug aansluten5. Klem en aansluitingen controlenen
De aandrijving reageert helmaaal net, geen LED brandt, eventueel stroomonderbreking		1. Stroomdraad en nulleider controlenen2. Zekeringenkast woning controlenen
De aandrijving stopt plotseling en werkst pas wee na een langere pauze.	Wordt het hek continu gebruikt, bereikt de motor de uitschakeltemperatuur.Beveiligingsvoorziening, waar de aandrijving net geschikt is voorcontinubedrijf.	Motor voldoende laten afkoelen (min. 15 minutes).

Het hek要去 een stijging volgen	Niet aanbevolen! Hek wijzigen! Het hek kan ongecontroleerd (gevaarlijk) bewegen, wanneer de aandrijving ontgrendeld is. In de stijgingsrichting is een hogere kracht nodig;in tegenovergestelde richting heeft de aandrijving dan teveel kracht.
De krachtinstelling is gewijzigd, er is darüber geenverschil vast te stellen.	Besturing gedurende enkele seconden van het lichtnet loskoppelen om de zichfcontrolle vande kaart te activeren.
Het bereik van de zender is te gering	De installmentie van een buitenantenne worden geadviseerd,,ondat de besturing met de korte kabelantenne zich in de meeste gevallen,achter de pijler of vlak bij de grond bevindt. De optimale antennepositie moet altijd zo hoog möglichjk+zijn. Chamberlain biedt als toebehoren een bijbehorende antennene met montageset aan onder de omschrijving ANT4X-1EML.

Besturing werkkt nicht meer met handzender, alleen nog met schakelaar en dan alleen zolang er een toets ingedrukt worden en vastgehonden worden. Toets (1) Open of met toets (2) DICT	1.Instelling dipschakelaar Niet maar wens 2.Een verilgheidsfotocelbeveiliging, contactlijst of stop blokkeren de besturing 3.Er is slechts een fotocelbeveiliging voor OPEN aangesloten	1.Correctie van de dipschakelaar. Verhopen van de storingoodzakelijk. Als de storing Niet gerepareerd kan worden, dan moet er een "reset" en een neue programmering uitgevoerd worden (zie fotocelbeveiliging). 2.Er要去 ten minste een fotocelbeveiliging actief op DICT of OPEN & DICT aangesloten+zijn.
De installmentie worden Niet automatisch gesloten, maar worden automatisch GEOPEND	Instelling van Dipswitch 7oppassen	Instelling van Dipswitch 7 veranderen
Besturing werkkt Niet met handzender	1.Handzender Niet geprogrammeerd 2.Een fotocelbeveiliging blokkeert	1.Handzender programmeren. 2.Fotocelbeveiligingen controleren.
Deur kan alleen geopend worden	1.Fotocelbeveiliging blokkeert 2.Instelling dipschakelaar NietIRRARS	1.Controle van de werking en aansluitingoodzakelijk. 2.Dipschakelaar controleren.
De besturing doet het Niet	Geen traject geleerd	Traject aanleren. Zie eerste ingebruikname.
De vleugel word Niet volledig geopend	1.Kracht te laag bij veel wind (deuren over het volledige oppervlak) 2.Deur loopt stroef/zwaar	1.Kracht opnieuw instellen (verhogen). 2.Stroefheid verhelpen. 3.Besturing nuw programmeren.
(External radiografische) universe ontvanger werkkt Niet	Controller en de polen in de juiste richting liggen(contacten 14/15)	Kabel "+" en "-omwisselen.

IMPORTANT ISTRUZIONI PER IL MONTAGGIO E L'USO

PER PRIMA COSA LEGGERE QUESTE IMPORTANTI NORME DI SICUREZZA!
