GEBRUIKSAANWIJZING 379E CHAMBERLAIN

Model 379E Draadloos toegangssystem met rolling code en vingerafduksensor

OVERZICT

Voor gebruik met elke 433 MHz garagepoortaandrijving met oranje leertoets (zie stap 4).

Het systeem maakt gebruik van biometrische technologie om een bevoegde gebruiker toeing te verlenen door de vingerafdruk te scannen. De sensor maakt een numeriek sjabloon van de unieke vingerafdruk van de gebruiker. In het geheugen konnen tot tien vingerafdrukken worden opgeslagen.

• het begrip „aanmelden" (enrol) heeft betrekking op het scannen van de vingerafdruk, opdat het toestel de gebruiker kan herkennen
• het begrip „bewegen" (enrol) heeft betrekking op de beweging van de vinger over de sensorstrook

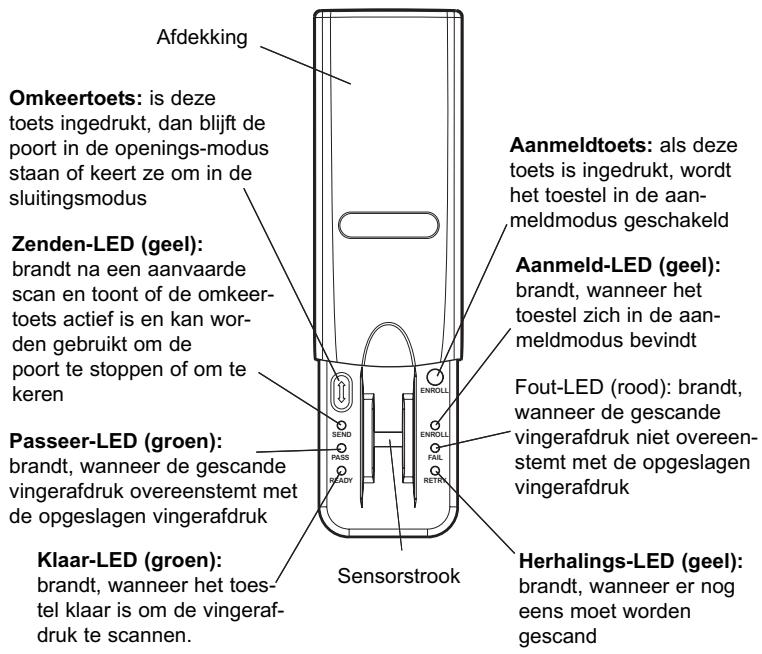

• het begrip "LED" slaat op de lichtdioden. Het draadloos codeslot met vingerafduksensor heeft 6 LED's.

Wanner het toestel is ingeschakeld, is het zo geprogrammeerd dat het na een korte poos zichstandig uitschakelt. De sensorstrook is gevoelig en het is dan ook essentieel om de tips voor een correct gebruik aandachtig te lezen vooraleer u probeert om het draadloos codeslot met vingerafduksensor te gebruiken.

Opmerking: Beweeg uw vingers pas over de sensorstrook, wanneer u zich op de aanmelding hebt voorbereid, aangezien u anders de aanmeldprocedure zou+kennen starten.

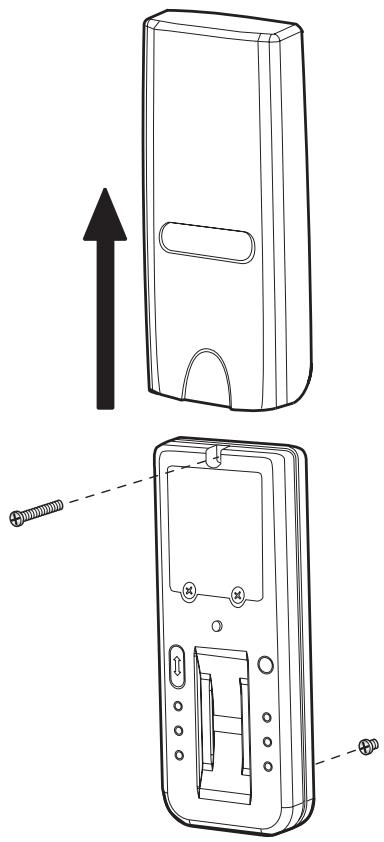

STAP 1 - INSTALLATIE VAN HET TOESTEL

1. Verwijder de afdekking
2. Bevestig de onderste schroef op het montagevlak. Laat ze 3 mm boven het vlak uitsteken. Positioneer het toestel op de schroefkop en stel de positie bij, zodate het toestel nauw aansluit.
3. Bevestig de bovenste schroef en breng de afdekking waar aan.

WAARSCHUWING

Om zware of dodelijkke kwetsuren door een bewegende deur te vermijden:

• Installer het draadloze codeslot op gezichtsafstand van de garagepoort en buiten het bereik van kinderen op een minimumhoogte van 1,50m , en Niet in de buurt van bewegende elementen van de poort.
• Bewaar de handzenders.altijd buiten het bereik van kinderen. Laat kinderen de handzenders nooit bedieren of ermee spelen
• Activeer de poort enkel wonneer ze duidelijk te zien is, correct is ingesteld en er zich geen hindernissen op het traject van de poort bevin den.
• Hou de poort alkijd in de gaten tot ze volledig gesloten is. Laat niemand passeren in het traject van de bewegende poort.

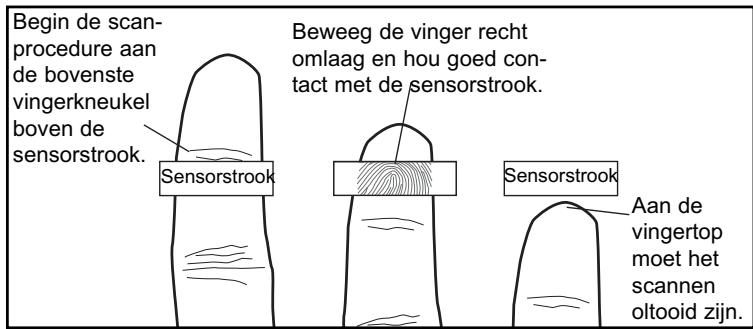

TIPS VOOR EEN CORRECT GEBRUJK BELANGRIJK:

1. Controleer of de vingerproper en droog is.Leg de vingervlak boven de sen sorstrook en met de bovenste vingerkneukel over de sensor.
2. Beweeg uw vingerrecht omlaag en hou goed contact met de sensor. U moet een langzame en gelijkmatige beweging make.

Speciale opmerking: Gebruikdezelfdevinger

voor elke scanprocedure. Het is belangrijk dat u uw vinger langzaam en stabel boven de sensorstrook beweegt, aangezien dit de voornaamsteoorzaak is van fouten tijdens het scannen.

VERKEERD:

• Buig de vinger nooitijdens het scannen, anders worden enkel de vingertop gescand
  Beweeg de vingerrecht omlaag, Niet opzij
• Beweeg de vingerrecht boven de sensorstrook, Niet scheef of zijdelings

TIPS

Opmerking: Er zijn drie geslaagde scanprocedures nodig om een gebruiker aan te melden.

1. Open de afdekking om het toestel in te schakelen. Wacht tot de enroll-LED en ready-LED branden (niet knipperen)

1. Beweeg de vinger langzaam en stabel boven de sensorstrook, tot er drie succesvolle scans zich uitgevoerd.

Opmerking: De pass-LED gaat branden bij een geslaagde scan. De retry-LED gaat branden als er nogients moet worden gescand. Beweeg uw vinger langzaam en deze keer met i ents meer druk.

1. Na de derde succesrijke scanprocedure gaan de enroll-LED en pass-LED branden. De aanmeldprocedure is nu afgesloten.

Opmerking: Wanner de afdekking al geopend is, drukt u ofwel op de enrolltoets of de resendtoets om het toestel in te schakelen. Als de ready-LED brandt, gaat u waar "Fabrieksinstelling" in het hoofdstuk Wissen/Terugstellen.

STAP 3 - ANDERE GEBRUIKERS AANMELDEN

Opmerking: Het toestel kan tot tien vingerafdrukken in een keer opslaan. Een aangemelde gebruiker要去 eerst+zijn vingerafdruk scannen om een andere gebruiker toe te voegen.

1. Open de afdekking en wacht tot de ready-LED brandt.

1. Houd de enrolltoets ingedrukt tot de enroll-LED knippert.

1. Terwijl de LED brandt, moet een aangemelde gebruiker zichn vinger lang zaam en stabel boven de sensorstrook bewegen.

1. De enroll-LED en ready-LED gaan branden, wanneer het toestel klaar is om de vingerafdruk van de neue gebruiker te scannen.

1. De neue gebruiker要去 zijn vinger langzaam en stabel over de sensorstrook bewegen, tot er drie succesvolle scans�zijn uitgevoerd.

1. De enroll-LED en pass-LED knipperen, zodra de neue gebruiker is aangemeld. Het toestel keert terug in de klaar-modus.

Opmerking: Wonneer de afdekking al geopend is, drukt u ofwel op de enrolltoets of de resendtoets. De pass-LED要去 branden bij elke geslaagde scanprocedure. De retry-LED要去 branden als er nog eens要去 worden gescand.

STAP 4 - PROGRAMMEREN VAN DE OPENER

Opmerking: Het toestel要去 over een aangemelde gebruiker beschikken om te konnen worden geprogrammeerd. Omwille van het interval van 30 seconden,要去 er eventueel een tweede persoon aanwezig zijn om op de „leer“toets te drukken. Wanner het toestel Niet over een oranje leertoets beschikt, raadpleegt u het hoofdstuk „Fouten oplossen".

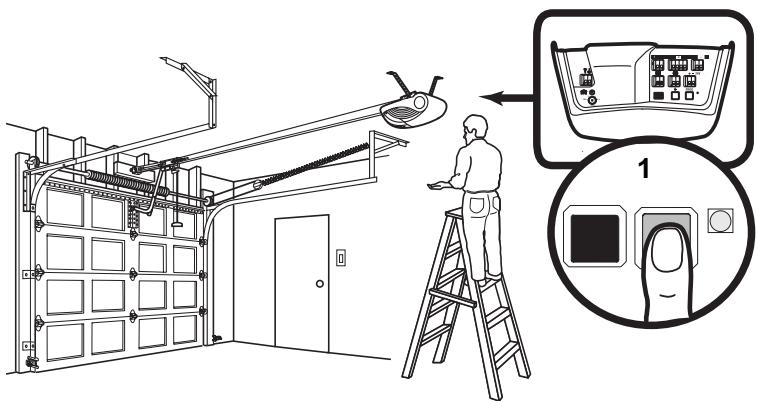

1. Druk de paarse leertoets aan de motor van de garagepoortaandrijving in en LAST ze dan los. Zie afbeelding hierboven.

2. Open de afdekking en wacht tot de ready-LED brandt.

3. Binnen 30 seconden na het indrukken van de leertoets beweegt u de opgesla-gen vinger langzaam en stabel boven de sensorstrook.
   Opmerking : De retry-LED gaat branden als er nog.ecs moet worden gescand.

4. Na een aanvaarde scan brandt de pass-LED, waarna de Send-LED gaat branden. De verlichting van de aandrijving knippert. De programmering is voltooid.
5. Als de verlichting van de aandrijving Niet begint te knipperen,

drukt u de resendtoets in en-Laat u ze los in intervallen van een seconde, dit ongeveer vijf seconden lang tot de verlichting van de aandrijving knippert of de poort beweegt. De programmering is voltooid.

Opmerking: Wanner het toestel Niet op de opener kan worden geprogrammeerd, herhaalt u stap 1 tot 5 of raadpleegt u het hoofdstuk „Fouten oplossen".

STAP 5 - GEBRUIK

1. Open de afdekking en wacht tot de ready-LED brandt.

1. Beweeg de vinger langzaam en stabel boven de sensorstrook.

1. De pass-LED gaat knipperen en de garagepoort worden geopend of gesloten.

Opmerking: Wanner de afdekking al open is, drukt u ofwel op de enrolltoets of de resendtoets. De fail-LED of retry-LED gaat branden als er nog eens moet worden gescand. Wanner dat gebeurt, herhaalt u de scanprocedure, deze keer langzaam en met meer druk. Soms zijn er meerdere scans nodig om een geslaagde scan te krijgen.

Terwijl de poort beweegt, brandt de Send-LED. Op dat moment is het enkel möglichk om de poort om te keren door op de resendtoets te dokken.

WISSEN / RESET

• Om gebruikersuit het geheugen te wissen:

Opmerking: Wonneer een gebruiker worden gewist, worden ook alle andere opgeslagen vingerafdukken gewist. De opener要去 hinter nicht opniewe geprogrammeerd worden.

1. Open de afdekking en wacht tot de ready-LED brandt.

1. De aangemelde gebruiker要去 de vinger langzaam en stabel boven de sensorstrook bewegen.

1. Houd de enrolltoets minstens 6 secon- den ingedrukt. De pass-LED en fail-LED knipperen gedurende ca. 15 seconden. Ondertussen is de resendtoets actief. Na 15 seconden gaan de enroll-LED en ready-LED branden. Dit geeft aan dat alle vingerdrukken uit het geheugen werden gewist. Het toestel keert terug maar de aanmeldmodus.

• Om de fabriekinstelling van het toestel terug te stellen:

Opmerking: Wanner het toestel in de fabrieksinstelling worden teruggesteld, worden alle opgeslagen vingerafdrukken gewist. Deze methode mag enkel worden toegepast, wanner er geen aangemelde gebruiker ter beschikking staat, aangezien de opener

dan opniewu moet worden geprogrammeerd.

1. Open de afdekking en wacht tot de ready-LED brandt.
2. Houd de enrolltoets ingedrukt tot alle LED's worden uitgeschakeld. Laat de toets los.
3. Druk opniew op de enrolltoets tot de ready-LED en enroll-LED branden - nicht knipperen!

FOUTEN OPLOSSEN

• wanner er geen aangemelde gebruikers beschikkaar zijn:
• Het geheugen要去en worden gewist en de fabrieksinstellungen要去en worden hersteld
• Wanner het toestel gescande vingerafdrukken nicht herkent
• Controller of de ready-LED brandt vooraleer u scant.
• Controller of de vingerafdruk zoals vereist over de sensorstrook worden bewogen (zie tips voor een correct gebruik)
• Controller of de vingerafdruk ook is opgeslagen
• Controller of er bij het scannen voldoende druk op de sen sorstrook wordenuitgeofend (drukECHter Niet te hard)

• Vergewis u ervan dat noch de vinger noch de sensor nat/vochtig়n

• Wanner de vingerafdruk is opgeslagen, maar het toestel Niet op de opener kan worden geprogrammeerd

• Vergewis u ervan dat het toestel over een oranje leertoets beschikt. Indien dat Niet het geval is, is de opener Niet compatibel met het toestel
• Wanneer het toestel zich bij het starten in de aanmeldmodus befindt
• Complete aanmeldprocedure voor(AP) gebruikers
• De eerste aanmeldprocedure is mistrukt (wordt aangegeven door een brandende enroll-LED en fail-LED) en要去 worden her haald
• Bij het aanmelden van een andere gebruiker en alle LED's knip peren en het toestel worden terug in de ready-modus geschakeld
• Het geheugen is vol. Om een gebruiker toe te voegen, moet het geheugen worden gewist. Raadpleeg de hoofdstukken "Gebruiker wissen" of "Fabrieksinstelling"
• Wanner het toestel Niet start
• Er kan een toets geklemd zitten. Druk op de enrolltoets en de resendtoets om u ervan te vergewissen dat deze toetsen nicht klemmen
• Het is möglichd dat de batterijen要去en worden verrangen
• Wonneer de fail-LED knippertijdens het gebruik
• De batterijen moeten worden verrangen

Opmerking: Wanner de sensor vuil is, veegt u hem af met een propere vinger. We raden aan om de sensor regelmatig te reinigen met een pleasvrijne, in alcohol gedrenkte doek (niet te vochtig)

DE BATTERIJ

WAARSCHUWING

To prevent possible SERIOUS INJURY or DEATH:

De batterijen要去 het toestel minstens eenaar van stroom voorzien Vervang ze, zodra de failLED knippertijdens het gebruik. Het toestel werkt op vier AAA-batterijen.

Verwijder oude batterijen op correcte wijze.

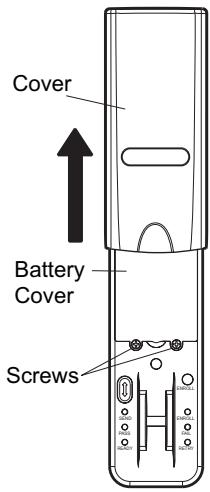

1. Trek de afdekking volledig af.
2. Verwijder de twee schroeven en verwijder het batterijdeksel.
3. Vervang de batterijen. Bevestig het batterijdeksel wee met de bijbehorende schroeven.
4. Schuif de afdekking wee in de juiste positie.

Reserveonderdelen

Afdekking. 41A6481

Model 379E
