MANUALE UTENTE 379E CHAMBERLAIN

Sistema di accesso radioenza chiavi di rolling code e sensore di impronte digitali

PANORAMICA

Per l'uso con qualsiasi porta motorizzata per garage da 433 MHz con tasto di apprendimento arancio (vedere fase 4).

Ilsystemautilizzuna technologia biometrica per consentire l'accesso a un utente autorizzatotramite la scansione dell'impronta digitale.

Il sensore create una matrice numerica dell'impronta digitale da attribuire in modo univoco all'utente. La memoria dell'unità può memorizzare fino a dieci impronte digitali.

• Il concetto di „registratione" (enrol) si riferisce alla procedura di scansione dell'impronta digitale, in modo che la macchina sia in grado di riconoscere l'utente
• Il concetto di „passare“ (swifte) si riferisce al movimento del dito sulla striscia sensore

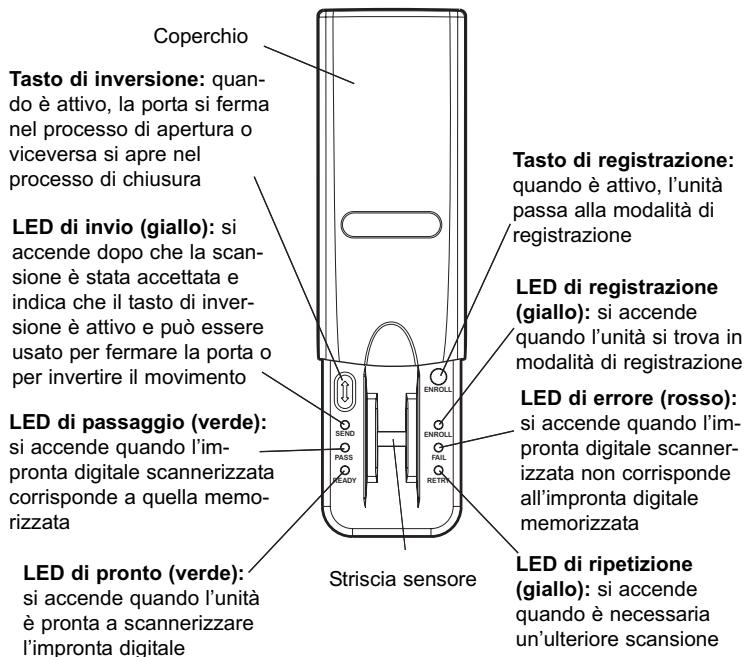

• Il concetto di „LED“ contraddistingue i diodi luminosi. Ci sono 6 LED sulla

chiusura radiocodificata con sensore di impronta digitale
Quando l'unità è accesa, è programmata per spegnersi da sola ricerca快来 tempo. La striscia sensore è sensibile e quando è importante leggere accuramente i consigli per un uso corretto prima di cercare di usare la chiusura radiocodificata con sensore di impronta digitale.

Nota: passare il dito sulla striscia sensore solo quando ci si è preparati per la registrazione, perché altrimenti si può avviare la procedura di registrazione.

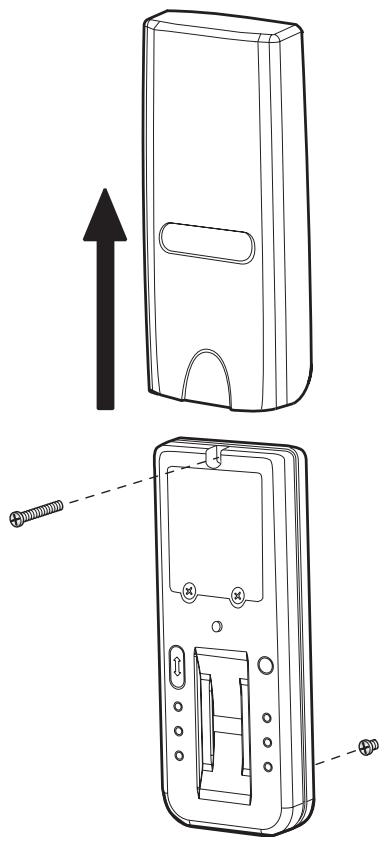

FASE 1 - INSTALLAZIONE DELL'UNITÀ

1. Rimuovere il coperchio
2. Fissare la vite situata in basso sulla superficie di montaggio. Lasciare sporgere 3 mm sopra la superficie. Posizionare l'unità sulla testa della vite e regolare la posizione in modo che l'unità appoggi bene.
3. Fissare la vite situata in alto e montare nuovamente il coperchio.

AVVERTIMENTO

Per evitare lesions gravi o la morte a causa di un portone in movimento:

• Installare la chiusura radiocodificata nel Campo visivo della porta del garage e lontano alla portata dei bambini a un'altezza minima di 1,50 m, e non nelle vicinanzi de elementi mobili della porta
• Conservare il trasmettitore manuale sempre lontano alla portata dei bambini. Non permettere mai ai bambini di usare il trasmettitore manuale o di giocarci
• Mettere in funzione la porta solo quando è chiaramente visible, regolata correttamente e quando non ci sono ostacoli sulla sua traiettoria
• Non perdere di vista la porta fino a quando non è Completely chiusa. Non permettere a nessuno di passare nella traiettoria della porta in movimento.

CONSIGLI PER UN USO CORRETTO

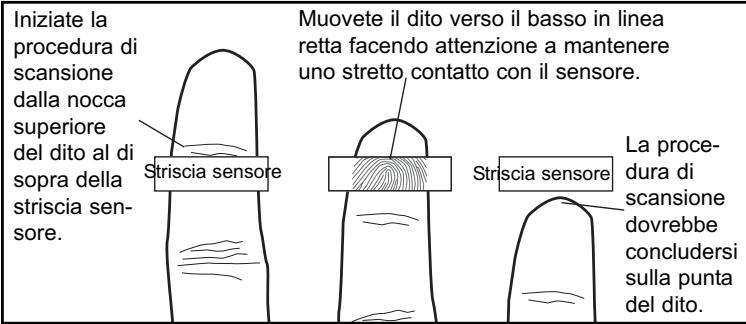

Giusto:

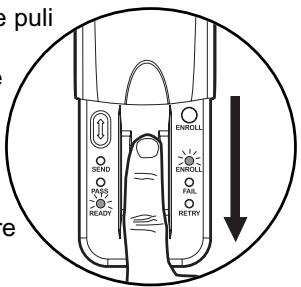

1. Accertatevi che il dito sia asciutto e pulito. Appoggiate il dito di piatto sulla striscia sensore con la nocca superiore del dito sopra il sensore.
2. Tirate il dito verso il basso in linea retta facendo attenzione a man tenere uno stretto contatto con il sensore. Il movimento dovrà essere lento e uniforme.

Nota speciale: usate sempre lo stesso dito per agli procedures di scansione. è importante muovero il dito lentamente tenendolo ben aderente alla striscia sensore, perché questo rappresenta la causa più frequente di errori nella procedure di scansione.

Sbagliato:

• Non piegate il dito durante la procedura di scansione, altrimenti viene scannerizzata soltanto la punta del dito
• Muovete il dito verso il basso in linea retta, non da un lato
• Muovete il dito di piatto sulla striscia sensore, non storto o da una parte

NOTE

FASE 2 - REGISTRAZIONE DEL PRIMO UTENTE

Nota: l'unità ha bisogno di 3 scansioni eseguite con successo per registrar un utente.

1. Aprire il coperchio per accendere l'unità. Attendere che si accendano il LED di enroll e il LED di ready (con luce non intermittente)

1. Muovere il dito lentamente e tenendolo ben aderente alla striscia sensore finché non sono state eseguite con successo tre scansioni.

Note: il LED di pass si accenderà dopo una scansione eseguita con successo. Il LED di retry si accenderà quando serve un'ulteriore scansione. Muovere il dito lentamente e in quello caso esercitando un po' più di pressione.

1. Dopo la terza scansione eseguita con successo si accenderanno i LED di enroll e di pass. La procedura di registrazione è ora conclusa.

Note: se il coperchio è giornato, premete il tasting di enroll o il tasting di resend per accendere l'unità. Se si accende il LED di ready, fate riferimento alla sezione „Impostazione di fabbrica" al capitolo Cancellare/resettare.

FASE 3 - REGISTRAZIONE DI ALTRI UTENTI

Nota: l'unità pou memorizzare fino a dieci impronte digitali alla volta. Un utente registrato deve per prima casa scannerizzare la sua impronta digitale per aggiungere un altro utente.

1. Aprire il coperchio e attendere che si accenda il LED di ready.

1. Premere e tenere premuto il tasto di enroll finché il LED di enroll lampeggia.

1. Mention il LED è acceso, un utente registrato delve passare il suo dito lentamente tenendolo ben aderente alla striscia sensore.

1. Il LED di enroll e il LED di ready si accenderanno quando l'unità è pronta a scannerizzare l'impronta digitale del nuovo utente.

1. Il nuovo utente deve passare il suo dito lentamente muovendolo verso il basso e tenendolo ben aderente alla striscia sensore, fino a eseguire con successo tre scansioni.

1. LED di enroll e il LED di pass lampeggiano non appena il nuovo utente è registrato. L'unità torna alla modalità di pronto.

Note: se il coperchio è gli aperto, premere il tasto di enroll o il tasto di resend. Il LED di passi accenderà per agli scansione eseguita con successo. Il LED di retry si accenderà quando serve un'ulteriore scansione.

FASE 4 - PROGRAMMAZIONE DELL'APRIPORTA

Nota: l'unità deve disporre di un utente registrato per poter essere programmata. A causa dei 30 secondi di intervallo cui essere necessaria la presenza di una seconda persona per premere il tasto di „apprendimento". Qualora l'unità non disponga di un tasto arancio di apprendimento, andare alla sezione „Rimozione degli errorsi".

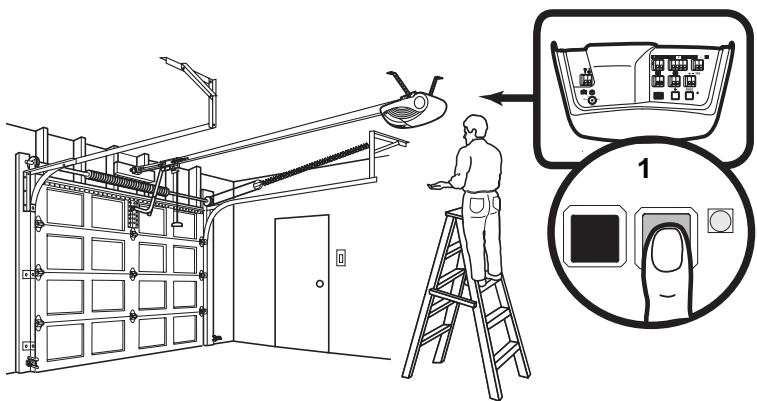

1. Premere e quindi rilasciare il tasting arancio di appendimento

presente sul motore dell'automatism della porta del garage. Vedere la figura in alto.
2. Aprire il coperchio e attendere che si accenda il LED di ready.

1. Entro 30 secondi dopo aver premuto il tasto di appendimento, far passare il dito memorizzato, lentamente e tenendolo ben aderente alla striscia sensore.
   Note: LED di retry si accenderà nel caso in cui servisse un'ulteriore scansione.

1. Dopo una scansione accettata, si accende il LED di pass seguito dall'accensione del LED di send. Le lui del motore lampeggiano. La programmazione è fatta.

1. Nel caso in cui le luci del motore non dovessero cominciare a lampeggiare, premere e quindi rilasciare il tasto di resend a intervalli di un secondo per circa 5 secondi fino a quando le luci del motore non lampeggiano o finché la porta non si muove. La programmazione

Note: se non si dovesse riuscire a programmare l'apriorta, ripetere i passaggi da 1 a 5 oppure andare alla categoria „Rimozione degli errorsi".

FASE 5 - USO

1. Aprire il coperchio e attendere che si accenda il LED di ready.

2.Passare il dito lentamente et tenendolo ben aderente alla striscia sensore.

1. Il LED di pass lampeggia e la porta del garage si après o si chiude.

Nota: se il coperchio è gli aperto, premere il tasto di enroll o il tasto di resend. Il LED di fail o il LED di retry si accendono nel caso in cui dovesse essere necessaria un'ulteriore scansione. Se ciò accade, ripetere la scansione,QLa volta lentamente ed esercitando magiore pressione. Talvolta servono diverse scan sioni per ottenere una scansione eseguita con successo. Durante il movimento della porta si accende il LED di send. Durante quello tempo è possible soltanto invertire il movimento o fermare la porta premendo il tasto di resend.

CANCELLAZIONE/ RESET

Per cancellare l'utente alla memoria:

Nota: quando si cancella un utente, vengono cancellateanche TUTTE le altre impronte digitali memorizzate. Non è tuttavia necessario riprogrammare l'apriporta

1. Apririle coperchio e attendere che si accenda il LED di ready.

1. L'utente registrato deve passare il dito lentamente e tenendolo ben aderente alla striscia sensore.

1. Premere e tenere premuto il tasto di enroll per almeno 6 secondi. Il LED di passe e il LED di fail lampeggiano per ca. 15 secondi. Durante quello tempo è attivo il tasto di resend. Dopo 15 secondi si accendono il LED di enroll e il LED di ready.

Questo indica che tutte le impronte digitali in memoria sono state cancellate. L'unità torna in modalità di registrazione.

Per riportare l'unità alle impostazioni di fabbrica:

Note: il resettaggio alle impostazioni di fabbrica comporta la cancellazione di tutte le impronte digitali memorizzate. Questo metod dovrebbe essere usato soltanto quando non è disponibile nessun utente registrato, poiché in quello caso è necessario riprogrammare l'apriorta.
1. Aprire il coperchio e attendere che si accenda il LED di ready.
2. Premere e tenere premuto il tasting di enroll fino a quando non si accendono tutti LED. Rilasciare il tasting.
3. Premere nuovamente il tasto di enroll, fino a quando il LED di ready e il LED di enroll non si accendono - non con luce lampeggiante!

• Se l'impronta digitale è in memoria, ma non si riesce a programmare l'unità sull'apriorta
• Accertarsi che l'unità disponga di un tasting arancio di apprendimento. In caso contrario, l'apriorta non è compatible con l'unità
• Se l'unità è in modalità di registrazione al momento dell'avvio
• Procedura di registrazione completa per il primo utente
• La prima procedura di registrazione non è andata a buon fine (viene segnalato dal LED di enroll e dal LED di fail) e deve essere ripetuta
• Durante la registrazione di un'alto utente tutti i LED si accen dono e l'unità passa alla modalità di primo
• La memoria è piena. Peraggiungere un nuovo utente delve essere cancellata della memoria. Andare allesezioni „Cancellazione di un utente“ o „Impostazioni d'fabbrica“
• Se l'unità non si avvia
• Un tasting potrebbe essere bloccato. Premere il tasting di registrazione e il tasting di resend per appurare che questi tasting non siano bloccati
• Occorre eventually sòngitùre le batterie
  Se il LED di fail lampeggia durante l'uso
• É nécessario sostituire le batterie

Note: se il sensore è sporco, passare sul sensore un dito pulito. Consigliamo la regolare pulizia del sensore con un panno alla pelucchi imbevuto di alcol (non troppo umido)

LA BATTERIA

AVVERTIMENTO

Per evitare possibili lesions gravi o la morte:

Non permettere mai ai bambini di avvinciniarsi alle batterie
- Nel caso in cui la batteria venga ingerita, contattare immediamente un medico

Le batterie dovrebbero alimentare di corrente l'unità per almeno un anno. Sostituirle non appena il LED di fail lampeggia durante l'uso.

L'unità ha bisogno di 4 batterie AAA.

1. Estrarre completeness coperchio.
2. Togliere le due viti e rimuovere il coperchio delle batterie.
3. Sostituire le batterie. Fissare nuovamente il coperchio delle batterie con le relative viti
4. Rimettere il coperchio nella giusta posizione.

RIMOZIONE DEGLI ERRORI

• Se non sono disponibili utenti registrati:
• La memoria deve essere cancellata e resettata alle impostazioni di fabbrica
• Se l'unita non riconosce le impronte digitali scannerizzate
• Accertarsi che il LED di ready sia accesso prima di scannerizare
• Accertarsi che l'impronta digitale si muova come necessario sulla striscia sensore (vedere i consigli per un uso correttto)
• Accertarsi che l'impronta digitale sia ancche in memoria
• Accertarsi che durante la scansione venga esercitata sufficiente pressione sulla striscia sensore (senza tuttavia premere troppo forte)
• Accertarsi che né il dito né il sensore siano bagnati/umidi

Ricambi

Coperchio. 41A6481

Model 379E
