BEDIENUNGSANLEITUNG 379E CHAMBERLAIN

Zur Nutzung mit jedem 433 MHz Garagentorantrieb mit orangefarbener Lerntaste (siehe Schritt 4).

Das System benutzt biometrische Technologie, um einem authorisierten Nutzer Zutritt zu gewähren durch scannen des Fingerabdrucks.

Der Sensor erstellt eine numerische Schablone des Fingerabdrucks der dem Nutzer eindeutig zuzuordnen ist. Der Speicher der Einheit kann bis zu zehn Fingerabrücke speichern.

• der Begriff „anmelden“ (enrol) bezieht sich auf den Scanvorgang des Fingerabdrucks, damit das Gerät den Nutzer erkennen kann

• der Begriff „ziehen“ (swifte) bezieht sich auf die Bewegung des Fingers über den Sensorstreifen

• der Begriff „LED“ bezeichnet die Leuchtdiodeen. Es gibt 6 LED's am Funkcodeschloss mit Fingerabdruck-Sensor

Wenn Einheit eingeschaltet ist, ist sie darauf programmiert sich nach einer kurzen Zeit selbstständig abzuschalten. Der Sensorstreifen ist empfindlich und somit ist es wichtig die Tipps zum erfolgreichen Gebrauch sorgfältig zulesen, bevor Sie versuchen das Funkcodeschloss mit Fingerabdruck-Sensor zu verwenden.

Anmerkung: Ziehen Sie ihren Finger erst dann über den Sensorstreifen, wenn Sie sich auf die AnmeldungVBorbereitet haben, da Sie sonst den Anmeldevorgang in Gang setzen konnten.

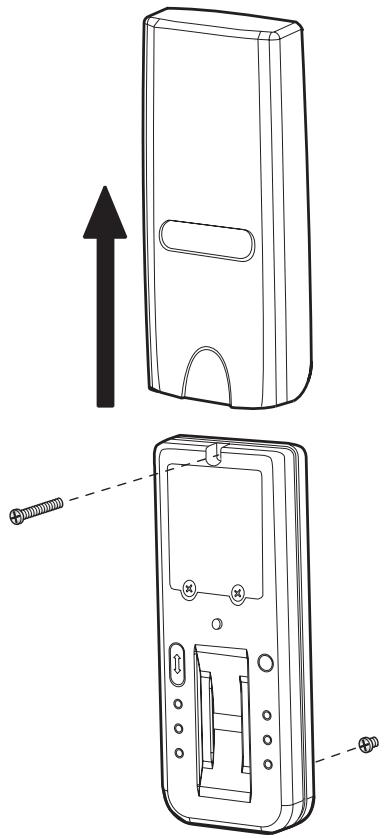

SCHRITT 1 - INSTALLATION DER EINHEIT

1. Entfernen Sie die Abdeckung
2. Befestigen Sie die untere Schraube an der Montagefläche. Lassen Sie 3 mm über der Fläche hervortreten. Positionieren Sie die Einheit auf dem Schraubenkopf und justieren Sie die Stellung, so dass die Einheit eng anliegt.
3. Befestigen Sie die obere Schraube und bringen Sie die Abdeckung wieder an.

Um schwere Verletzungen oder Tod durch ein sich bewegendes Tor zu vermeiden:

• installieren Sie Funkcodeschloss in Sichteweite des Garagentors und außerhalb der Reichweite von Kindern in einer Mindesthöhe von 1,50 m, und nicht in der Höhe von beweglichen Torelementen
• bewahren Sie immer die Handsender außerhalb der Reichweite von Kindern auf. Erlauben Sie Kindern niemals die Handsender zu bedieren oder damit zu playen
• aktivieren Sie Tor nur wenn es deutlich zu sehen ist, korrekt eingestellt ist und sich keine Hindernisse im Torlaufweg befinden
• behalten Sie das Tor immer im Blick bis es komplett geschlossen ist. Erlauben Sie niemand den Torlaufweg des sich bewegenden Tores zu passieren.

TIPPS ZUM ERFOLGREICHEN GEBRAUCH

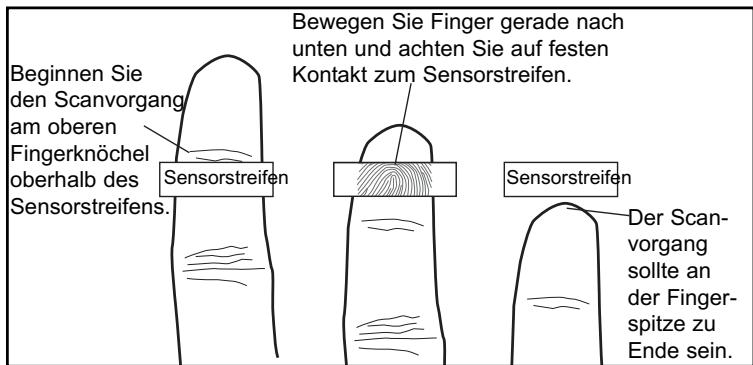

Richtig:

1. Vergewissern Sie sich, dass der Finger sauber und trocken ist. Legen Sie den Finger flach über den Sensorstreifen mit dem oberen Fingerknöchel über dem Sensor.
2. Ziehen Sie den Finger gerade nach unten und achten Sie auf festen Kontakt zum Sensor. Die Bewegung solte langsam und gleichmäßig erfolgen.

Spezielle Anmerkung: Benutzen Sie den gleichen Finger für jeder Scanvorgang. Es ist wichtig den Finger langsam und fest über den Sensorstreifen zu bewegen, da dies die tatsächige Fehlerquelle des Scanvorgangs darstellt.

Falsch:

• beugen Sie den Finger nicht während des Scanvorgangs, sonst wird nur ihre Fingerspitze gescannot
• bewegen Sie den Finger gerade nach unten, nicht zur Seite
• bewegen Sie den Finger flach über den Sensorstreifen, nicht schief oder seitlich

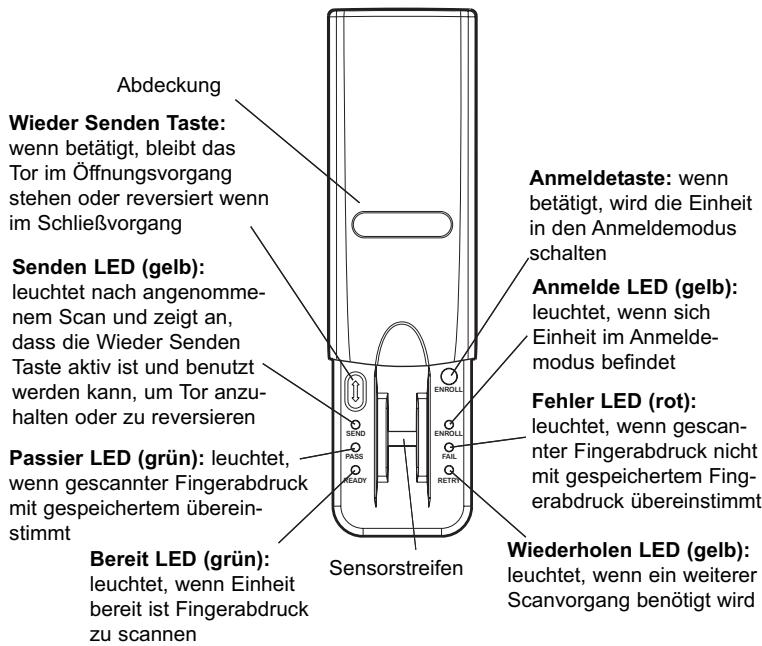

HINWEISE

SCHRITT 2 - ERSTNUTZER ANMELDEN

Anmerkung: Die Einheit besteht 3 erfolgreiche Scanvorgänge um einen Nutzer anzumelden.

1. Öffnen Sie die Abdeckung, um Einheit einzuschalten. Warten Sie bis Enroll-LED und Ready-LED leuchten (nicht blinken)
2. Bewegen Sie Finger langsam und fest über Sensorstreifen, bis drei erfolgliche Scans durchgefuhrt wurden.

Anmerkung: Die Pass-LED wird leuchten bei einem erfolgreichen Scan. DieRetry-LED wird leuchten, wenn ein weiterer Scan bestehtigt wird. Bewegen Sie ihren Finger langsam und mit etwas mehr Druck in thisem Fall.
3. Nach dem dritten erfolgreichen Scanzvorgang werden die Enroll-

und Pass-LED's leuchten. Der Anmeldevorgang ist nun abgeschlossen.

Anmerkung: Falls die Abdeckung bereits geöffnet ist, drucken Sie entweder die Enrolltaste oder die Resend-Taste um die Einheit einzuschalten. Falls die Ready-LED leuchtet, behmen Sie Bezug auf den Abschnitt „Werkseinstellung" im Kapitel Löschen/Zurücksetzen.

SCHRITT 3 - ANMELDEN WEITERER NUTZER

Anmerkung: Die Einheit kann bis zu 10 Fingerabdrücke auf einmal speichern. Ein angemeldeter Nutzer muss zuerst seinen Fingerabdruck scannen, um einen weitern Nutzer hinzuzufugen.

1. Öffnen Sie die Abdeckung und warten Sie bis Ready-LED leuchtet.

1. Drücken und halten Sie die Enrolltaste bis Enroll-LED blinkt.

1. Wahrend die LED leuchtet, muss ein angemeldeter Nutzer seinen Finger langsam und fest über den Sensorstreifenziehen.

1. Die Enroll-LED und Ready-LED werden leuchten, wenn die Einheit bereit ist den Fingerabdruck des neuen Nutzers zu scannen.

1. Der neue Nutzer muss seinen Finger langsam und fest nach unten über den Sensorstreifenziehen, bis drei erfolgliche Scavvorgänge abgeschlossen sind.

1. Die Enroll-LED und Pass-LED blinken, sobald der neue Nutzer angemeldet ist. Die Einheit kehrt in den Bereit-Modus zurück.

Anmerkung: Falls Abdeckung bereits geöffnet ist, drücken Sie entweder die Enrolltaste oder die ResendTaste. Die Pass-LED wird leuchten für jeder erfolgreichen Scancvorgang. DieRetry-LED wird leuchten, wenn ein erneuter Scancvorgang besteht wird.

SCHRITT 4 - PROGRAMMIEREN DES ÖFFNERS

Anmerkung: Die Einheit muss über einen angemeldeten Nutzer verfügen um programmiert werden zu konnen. Aufgrund des 30 Sekunden Intervals, kann es notwendig sein, dass eine zweite Person anwesend ist, um die „Lern“-Taste zu drücken. Falls die Einheit über keine orangefarbener Lerntaste verfügbar, gehen sie zum Abschnitt „Fehlerbeseitigung".

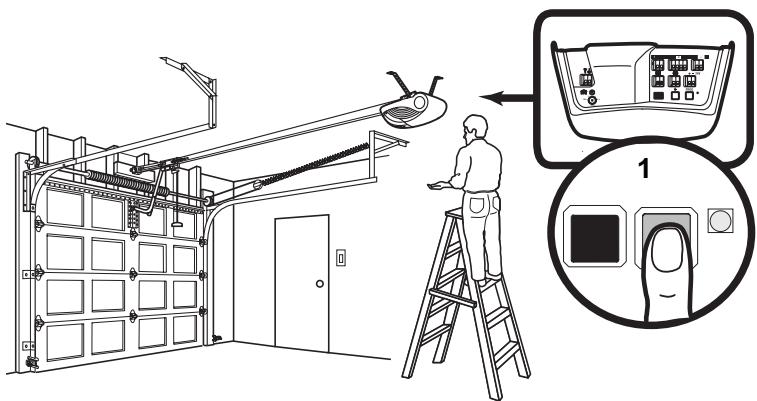

1. Drucken und setzen Sie dann die orangefarbener Lerntaste am Motor des Garagentorantriebs los. Siehe Abbildung oben.

2. Öffnen Sie die Abdeckung und warten Sie bis Ready-LED leuchtet.

3. Innerhalb von 30 Sekunden nach drücken der Lerntaste,ziehen Sie den gespeicherten Finger langsam und fest über den Sensorstreifen. Anmerkung: Die Retry-LED wird aufleuchten, falls ein weiterer Scan besteht wird.

4. Nach einem akzeptierten Scan leuchtet die Pass-LED gefolggt von dem Aufleuchten der Send-LED. Die Antriebsbeleuchtung wird blinken. Die Programmierung ist fertig.

5. Sollte die Antriebsbeleuchtung nicht zu blinken beginnen, drucken und setzen Sie dann die ResendTaste los in Intervallen von einer Sekunde etwa 5 Sekunden lang bis die Antriebsbeuleuchtung blinkt oder das Tor sich bewegt. Programmierung ist fertig.

Anmerkung: Sollte sich die Einheit nicht auf den Öffner programmieren setzen, wiederholen Sie die Schritte 1 bis 5 oder gehen Sie zum Abschnitt „Fehlerbeseitigung".

SCHRITT 5 - GEBRAUCH

1. Öffnen Sie die Abdeckung und warten Sie bis Ready-LED leuchtet.

1. Ziehen Sie den Finger langsam und fest über den Sensorstreifen.

1. Die Pass-LED wird blinken und das Garagentor wird sich entweder öffnen oder schreiben.

Anmerkung: Falls die Abdeckung bereits offen ist, drücken Sie entweder die Enrolltaste oder die Resend-Taste. Die Fail-LED oder Retry-LED werden leuchten, falls ein erneuter Scan notwendig sein sollte. Wenn dies passiert, wiederholen Sie den Scavvorgang, thismal langsam und mit mehr Druck. Manchmal werden mehrere Scans bestehtigt, um einen erfolgreichen Scan zu entwickeln.

Während der Torbewegung leuchtet die Send-LED. Wahrend dieser Zeit, ist es nur möglich das Tor zu reversieren oder anzuhalten, indem man die ResendTaste drückt.

LOschen/RESET

• Um Nutzer aus Speicher zulöschen:

Anmerkung: Wenn ein Nutzer gelöscht wird, werden auch ALLE anderen gespeicherten Fingerabdrücke gelöscht. Der Öffner muss jedoch NICT erneut programmiert werden.

1. Öffnen Sie die Abdeckung und warten Sie bis Ready-LED leuchtet.

1. Angemeldeter Nutzer muss den Finger langsam und fest über Sensorstreifenziehen.

1. Drücken und halten Sie die Enrolltaste mind. 6 Sekunden lang. Die Pass-LED und Fail-LED werden für ca. 15 Sekunden blinken. Wahrend dieser Zeit ist die Resend-Taste aktiv. Nach 15 Sekunden werden die Enroll-LED und Ready-LED aufleuchten. Dies zeigt an, dass alle Fingerab-drücke aus dem

Speicher gelöscht wurden. Die Einheit wird in den Anmeldemodus zusammengehen.

• Um die Einheit auf Werkseinstellung zurückzusetzen:

Anmerkung: Das Zurücksetzen auf die Werkseinstellung bewirkt die Lösung ALLER gespeicherten Fingerabdrücke. Diese

Methode sollte NUR angewendet werden, wenn kein angemeldeter Nutzer zur Verfugung steht, da ein erneutes Programmieren des Öffners dann erforderlich ist.
1. Öffnen Sie die Abdeckung und warten Sie bis Ready-LED leuchtet.
2. Drücken und halten Sie die Enrolltaste bis alle LEDs sich ausschalten. Lassen Sie die Taste los.

1. Drucken Sie erneut die Enroll-taste, bis die Ready-LED und Enroll-LED leuchten - nicht blinken!

FEHLERBSEITIGUNG

• Falls keine angemeldeten Nutzer zur Verfugung stehen:
• Der Speicher muss gelöscht werden und auf die Werkseinstellung zurückgesetzt werden
• Falls Einheit gescannten Fingerabdruck nicht erkennt
• Stellen Sie sicher, dass die Ready-LED leuchtet bevor Sie scanen
• Stellen Sie sicher, dass der Fingerabdruck wie erforderlich über den Sensorstreifen bewegt wird (siehe Tipps zum erfolgreichen Gebrauch)
• Stellen Sie sicher, dass der Fingerabdruck auch gespeichert ist
• Stellen Sie sichere, dass genügend Druck beim Scanvorgang auf den Sensorstreifen ausgeübt wird (drücken Sie jedoch nicht zu fest)

• Stellen Sie sicher, dass weder der Finger noch der Sensor nass/feucht sind

• Falls Fingerabdruck gespeichert ist, aber die Einheit sich nicht auf den Offner programmieren{lsst

• Stellen Sie sicher, dass die Einheit über eine orangefarbener
  Lerntaste verfügbar. Falls nicht, ist der Offner nicht mit der Einheit kompatibel
• Wenn die Einheit beim Start im Anmeldemodus ist
• Komplettner Anmeldevorgang für Erstnutzer
• Der erstige Anmeldevorgang ist fehlgeschlagen (wird durch leuchtende Enroll-LED und Fail-LED angezeigt) und muss wiederholt werden
• Beim Anmelden eines weiteren Nutzers und alle LEDs blinken und die Einheit in den Bereit-Modus zurückschaltet
• Der Speicher ist voll. Um einen neuen Nutzer hinzuzufugen, muss Speicher gelöscht werden. Gehen Sie zu den Abschnitten „Nutzer löschen" oder „Werkseinstellung"
• Falls Einheit nicht ansprungt
• Eine Taste möglich klemmen. Drücken Sie die Enrolltaste und die ResendTaste, um sicherzustellen, dass diese Tasten nicht klemmen
• Möglicherweise müssen die Batterien ausgetauscht werden
• Falls die Fail-LED während der Nutzung blinkt
• Die Batterien müssen ausgetauscht werden

Anmerkung: wenn der Sensor verschmutzt ist, wischen Sie über den Sensor mit einem sauberen Finger. Wir empfehlen die regelmäßige Reinigung des Sensors mit einem fusselfreien, alko-holgetränkten Tuch (nicht zu feucht).

DIE BATTERIE

WARNING

Um möglich schwere Verletzungen oder Tod zu vermeiden:

• erlauben Sie niemals Kinder in die Höhe von Batterien
• falls Batterie verschluckt wird, kontaktieren Sie sofort einen Arzt

Die Batterien sollen den Einheit mindestens ein Jahr mit Strom versorgen. Wechseln Sie sie aus, sobald die FailLED während Gebrauch blinkt. Die Einheit besteht 4 AAA Batterien.

Alte Batterien ordnungsgemäß entsorgen.

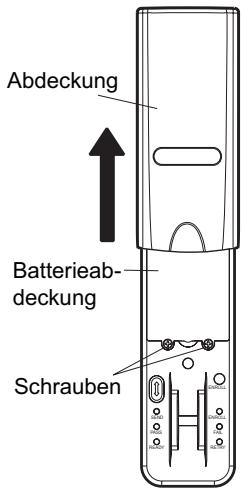

1. Ziehen Sie die Abdeckung komplett ab.
2. entfernen Sie die beiden Schrauben und entfernen Sie die Batterie-Abdeckung.
3. Wechseln Sie die Batterien aus. Befestigen Sie die Batterie-Abdeckung wieder mit den entsprechenden Schrauben.
4. Schieben Sie die Abdeckung wieder in die richtige Position.

Erstzeil: Abdeckung. 41A6481
