GEBRUIKSAANWIJZING BS2E 9.6 T AEG

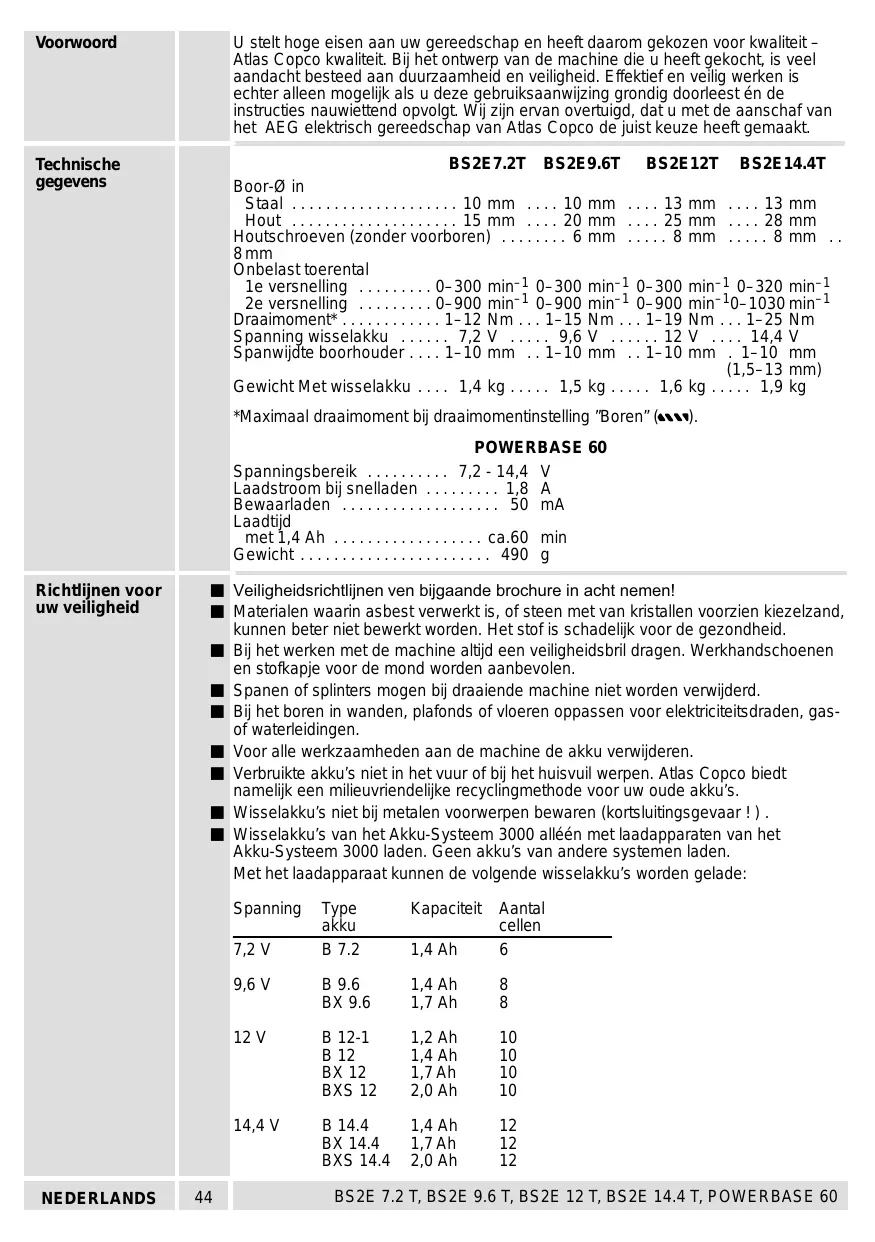

Voorwoord	U stelt hoge eisen aan uw gereedschap en heeft waarom gekozen voor kwaliteit - Atlas Copco kwaliteit. Bij het ontwerp van de machine die u heb ik gekocht, is veel aandacht besteed aan duurzaamheid en veiligheid. Effektief en veilig werk is城县 alleen maybeijk als u deze gebruiksaanwijzing grondig doorleest en de instructies nauwietend opvolgt. Wij+zijn ervan overtuigd, dat u met de aanschaf van het AEG elektrisch gereedschap van Atlas Copco de jeust keuze heeft gemaakt.
Technische geveens	BS2E7.2T	BS2E9.6T	BS2E12T	BS2E14.4T
	Boor-Ø in Staal	10 mm	10 mm	13 mm	13 mm
	Hout	15 mm	20 mm	25 mm	28 mm
	Houtschroeven (zonder Voorboren)	6 mm	8 mm	8 mm	8 mm
	Onbelast toerental 1e versnelling	0-300 min-1	0-300 min-1	0-300 min-1	0-320 min-1
	2e versnelling	0-900 min-1	0-900 min-1	0-900 min-1	0-1030 min-1
	Draaimoment*	1-12 Nm	1-15 Nm	1-19 Nm	1-25 Nm
	Spanning wisselakku	7,2 V	9,6 V	12 V	14,4 V
	Spanwijdte boorhouser	1-10 mm	1-10 mm	1-10 mm	1-10 mm
	Gewicht Met wisselakku	1,4 kg	1,5 kg	1,6 kg	1,9 kg
	*Maximaal draaaimoment bij draaaimomentinstelling "Boren" (###). POWERBASE 60 Spanningsbereik	7,2 - 14,4 V Laadstroom bij snelladen	1,8 A Bewaarladen	50 mA Laadtijd met 1,4 Ah ca.60 min Gewicht	490 g
Richtlijnen voor uw verilgheid	Veiligheidsrichtlijnen ven bijgaande brochure in ache nemen! Materiaalen waarin asbest verwerkt is, of steen met van kristallen voorzien kiezelzand, hunnen better Niet bewerkrt worden. Het stof is schadelijk voor de gezondheid. Bij het werken met de machine alteid een veilighesbril dragen. Werkhand Schoenen en stofkapje voor de mond worden aanbevolen. Spanen of splinters mogen bij draaiende machine Niet worden verwijderd. Bij het boren in wanden, plafonds of vloeren oppassen voor elektricitésdraden, gas-of waterleidingen. Voor alle werkzaamheden aan de machine de akku verwijdenen. Verbruike akku's Niet in het vuur of bij het huisvuil werpen. Atlas Copco biedt namelijk een milieuvriendelijk recyclimgethode voor uw oude akku's. Wisselakku's Niet bij metalen voorwerpen bewaren (kortsluitingsgevaar ! ) Wisselakku's van het Akku-Systeme 3000 allén met laadapparaten van het Akku-Systeme 3000 laden. Geen akku's van andere systemen laden. Met het laadapparaat hunnen de volgende wisselakku's worden gelade:
	Spanning	Type akku	Kapaciteit	Aantal cellen
	7,2 V	B 7,2	1,4 Ah	6
	9,6 V	B 9,6 BX 9,6	1,4 Ah 1,7 Ah	8 8
	12 V	B 12-1 B 12 BX 12 BX 12 BX 12	1,2 Ah 1,4 Ah 1,7 Ah 2,0 Ah	10 10 10 10 10
	14,4 V	B 14,4 BX 14,4 BX 14,4	1,4 Ah 1,7 Ah 2,0 Ah	12 12 12 12
NEDERLANDS	44	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

	■ Met het laadapparaat moot geën Niet-oplaadbare akku's worden geladen. ■ In de wisselakku-opnameschacht van het laadapparaat moot geën metaaldeeltjes komen (kortsluitingsgevaar!). ■ Wisselakku's en laadapparaten Niet openen en alleen in droge ruimtes opslaan. Tegen vocht beschermen. ■ Let u op het volgende symbool op het typeplaatje van het laadapparaat: - Het apparaat is allén geschikt voor toepassing in ruimtes, apparaat Niet aan regen blootstellen. ■ Op de akku-klemmen van het laadapparaat staat stroom. Dus nooit stroomgeleidende voorwerpen in het apparaat steken. ■ Nooit beschadigde akku's opladen, deze directvervangen. ■ Voor alle ombouw- of onderhoudswerkzaamheden, de stekkeruit de wandkontaktdoos nemen.
Geluidsmeet- waarden	Kenmerkend is dat het A-gewaardeerde geluidsdrukniveau van de machine lager is dan 70 dB (A). Bij werken kan het geluidsniveau 85 dB (A) overschrijden. Draag oorbeschemmers!
Trillings- meetwaarden	Kenmerkend is dat de hand-arm vibratie minder is dan 2.5 m/s2.
Toepassing	De akku-boorschroevedraaier is te gebruiken voor boor-en schoefwerkzaamheden, onafhankelijk van een netaansluiting. Het snellaadapparaat is geschikt voor het opladen van AEG wisselakku's van 7,2 tot 14,4 Volt. Dit apparaat uitsluitend gebruiken voor normala gebruik, zoals aangegeven.
Netaansluiting POWERBASE 60	Alleen aan énfase-wisselstroom en alleen aan de op het type plaatje aangegeven netspanning aansluiten. Aansluiting is ook aan contactdozen zonder arde möglichk, waar de machine voldet aan isolatie DIN VDE 700 en IEC 335. De vokontstoring voldet aan de europese norm EN 55014.
Onderhoud	De aansluitkontaktaken aan het laadapparaat en de akku schoonhonden. Wanner de netaanluitleiding is beschadigd, mag het uitsluitend verragen worden door een reparatie bedrijf aangewezen door de fabrikant, angezien special gereedschap nodig is. Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke nicht vermeld worden,+kunnen het Beste door de AEG servicedienst verwisseld worden (zie Serviceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewensteen doonsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852.
Extra toebehoren	Het omvangrijke extra toebehorenassortiment met bestelnummer vindt u in once katalogi.
NEDERLANDS	45 BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

Beschrijving
BS2E 7.2 T
BS2E 9,6 T
BS2E 12T
BS2E 14.4 T

Tweetoerige aandrijving in onbelaste gang of in stilstand via de versnelling schakelbaar.

Bitgarage voor het bewaren van uw schroefbits.

Snelspanboorhouser voor spannen zonder sleutel.

Draaimomentkreuze met stelring voor gewijkmatike schroefdiepte bij verschillende schroeven of materialen.

Drukschakelaar voor aan- en uitschaken van de machine en voor traploos elektronisch 'gaseven'. QUICKSTOP - zodra u de drukschakelaar loslaat, worden de werkas afgeremd.

Rechts-linksomdraaien met schakelaar - door inschakelvergrendeling alleen bij Niet ingedrukte aan-/uitschakelaar schakelbaar.

Hoogproduktieke akku, die door de speciale konstruktie slechts op een manier in de laadschacht van uw laadapparaat kan worden gestoken ("+ " en "- "kest u niet omdraien).

Snelspanboorho uder verwisselen

Veränderingen: Tekst, afbeelding en gevevens voldoen aan de technische stand in de tijd dat het geheel gedrukt worden. Veränderingen in de ziin van verdere ontwikkelingen van once produits voorbehonden.

In de 1e versnelling is de boorhouser beter te bedieren. Dit kommt,ondat de tandwieten dan nicht zo makkelijk meedraaien.

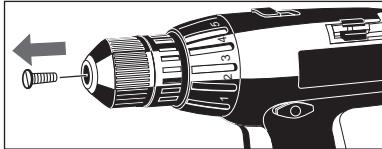

1. Bij het verwijderen van de boorhouser eerst de borgschroef door rechtsom te draaien eruit halen.

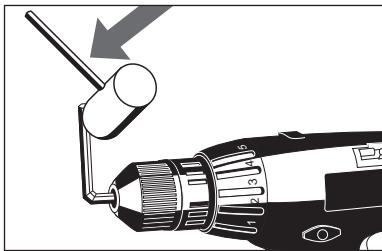

2. Zeskantsleutel* binnen de snelsbanboorhouser opspannen.
3. Door een lichte tik met een rubberen hammer op de zeskantsleutel de snelspanboorhouser linksom losdraaien.

Voor het monteren van de boorhouserkt u precies in omgeekerde volgorde.

Het is absolutnoodzakelijk om na montage van de booorhoder de veiligheidsschroef wee te bevestigen, waar de booorhoder anders in de linksloop los kan gaan.

• Wordt Niet meegeleverd. Is apart leverbaar.

Plaatsen gereedschap	In de boorhouser een boor of schroefbitplaatsen.Boorhouser openen, gereedschap er inplaatsen en boorhouser dichtdraien.
Wisselakku	Voordat u uw accu machine gebrukt要去 een neue of een langearend Nietgebruikte accu opgeladen worden. De volle capacititeit wordt na 4-5 oplaadurenbereikt.
Plaatsen van de akku	De akku van acheteren in demachinehouser schuiven totdat de akku"vastklikt".
(alleen bij deBS2E 12 TBSS2E 14.4 T:	De akku kan van twee kanten in de houder worden geschoven:Van voren, waardoor de machinekompakter worden en dus meer geschikt isom op zg. moeilijkeplaatsen te werken.Van acheteren, voor een optimalegewichtsverdeling waardoor de machineuitgebalanceerd in de hand ligt. Dit spaarthandspieren bij horizontaal schroeven afboren.
Akku verwijderen	Houders samendrukken en de akku in derichting van de pijer er uittrekken.
Versnelling	De versnelling is in onbelaste gang of uitloop schakelbaar.Schakelaar in stand 1: 1e versnelling.Schakelaar in stand 2: 2e versnelling.
Omschakelen:rechts-/linksregeling	Kies de gewenste draairichting op dedschakelaar.Door de schakelvergrendeling is dedschakelaar alleen bij nicht ingedrukteaan-/uitschakelaar schakelbaar.
NEDERLANDS	47	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60
In-/uitschakelen
Koppelinstalling
Bitgarage
Werkrichtlijnen
Tips voor boren in metaal
Tips voor boren in hout
Tips om te schroeven
NEDERLANDS	48	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

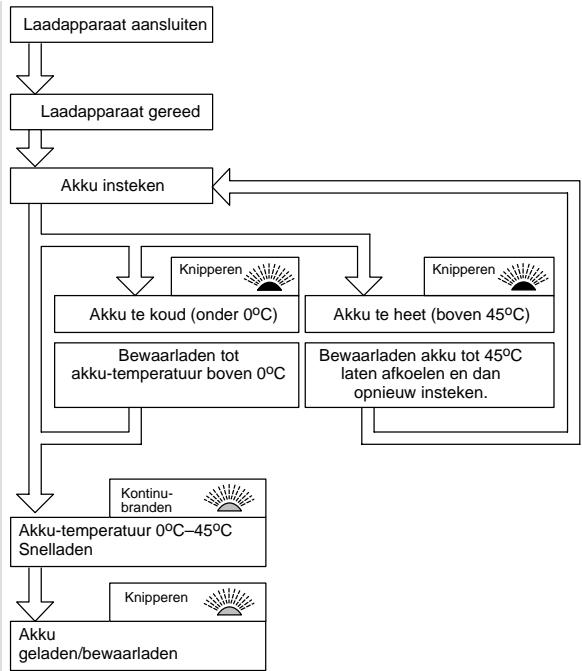

Indicatie van het contrôlelampje na aansluiting:

-Uit
-Knipperen

-Kontinu-branden

Veranderingen: Tekst, afbeelding en geevens voldoen aan de technische stand in deijd dat het geheel gedrukt worden. Veranderingen in de zin van verdere ontwikkelingen van荃类产品 voorbehonden.

Kenmerken

Nadat u de wisselakku in de insteekschacht van het laadapparaaat hebft gedaan wordt de wisselakku automatisch geladen.

Bij een te warme akku (boven ca. 45^ ) schakelt het laadapparaat op bewaarlagen. Akku er dan uit nemen, lately afkoelen en opnieuw insteken.

Bij een te koude akku (onder ca. 0^ ) worden Niet geladen. Zodra de akku warm genoeg is, worden hij in het laadapparaat automatisch opgeladen. u hoeft de akku waar bij Niet uit de lader te halen.

De laadtijd ligtussen 10 en 60 minutes, afhankelijk van hoever de akku van tevoren ontladen is (bij 1,4 Ah).

Bij volledig geladen wisselakku schakelt het apparatusat over op bewaarlogen voor de hoogst maybeekte akku-kapaciteit.

De wisselakku hoeft u na het laden nicht uit het laadapparaat te halen. De wisselakku kunt u waar desgewenst blijvend in latent zitten. Hij kan immersniet worden overladen en is zo algijd direkt maar voor gebruik.

Het laadapparaatkestunuzowel in horizontale positieals vertikaal gemonteerd aan de wand gebruiken (zie afbeelding).

Laden van de accu's

Plaatsen van de akku

Nieuwe wisselakku's bereiken hun volle kapaciteit na 4-5 laad-/ontlaadcycli. Langereijd Niet toegepaste wisselakku's vór gelebruik.altijd naladen.

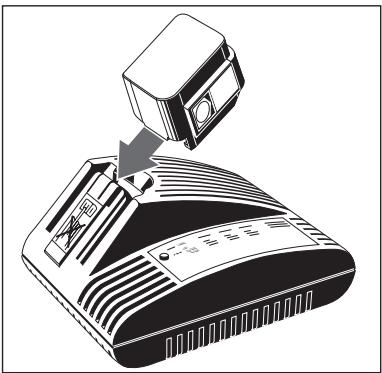

De wisselakku op de juiste wijze volledig in het laadapparaatplaatsen.

Op de akku-klemmen van het laadapparaat staat stroom. Dus nooit stroomgeleidende voorwerpen in het apparaat steken.

Wij verzklaren dat dit produit voldoet aan de volgende normen of normatieve dokumenten: EN 50144, EN 55014-1, EN 55014-2, HD 400 overeenkomstig de bepalingen van de richtlijnen 98/38/EG,73/23/EG,89/336/EG
