BS2E 9.6 T - Perforar AEG - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato BS2E 9.6 T AEG en formato PDF.
| Tipo de producto | Atornillador inalámbrico |
| Características técnicas principales | Modelo: AEG BS2E 9.6 T |
| Alimentación eléctrica | Batería recargable |
| Tipo de batería | Nimh |
| Tensión | 9.6 V |
| Potencia | No especificada |
| Dimensiones aproximadas | No especificadas |
| Peso | No especificado |
| Funciones principales | Atornillar, desatornillar |
| Mantenimiento y limpieza | Limpie con un paño seco, verifique regularmente el estado de la batería |
| Piezas de repuesto y reparabilidad | Disponibilidad variable según los distribuidores |
| Información de seguridad | Usar gafas de protección, no exponer al agua |
| Compatibilidades | Accesorios AEG compatibles con la serie 9.6 V |
Preguntas frecuentes - BS2E 9.6 T AEG
Preguntas de los usuarios sobre BS2E 9.6 T AEG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Perforar en formato PDF gratis! Encuentra tus instrucciones BS2E 9.6 T - AEG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. BS2E 9.6 T de la marca AEG.
MANUAL DE USUARIO BS2E 9.6 T AEG
| Introduccion | Usted exige lo mejor y comprara calidad – la calidad que ofrece Atlas Copco. Hemos fabricado para ustcd una herramienta fiable y duradora. Sólo es posible trabajo de forma eficaz y sin riesgo para su salute si lee atentamente estas instrucciones antes de usar la herramienta. Queremos satisfacer a nuestros clients y nos gustaría que Vd. volviera a comprar una Herramienta Eléctrica AEG de Atlas Copco. | |||||
| Datas技术水平s | BS2E7.2T | BS2E9.6T | BS2E12T | BS2E14.4T | ||
| Diámetro de taladrado en Acero | 10 mm | 10 mm | 13 mm | 13 mm | ||
| Madera | 15 mm | 20 mm | 25 mm | 28 mm | ||
| Tornillos para madera (sin pretaladrar) | 6 mm | 8 mm | 8 mm | 8 mm | ||
| 8 mm Velocidad en vacío 1a velocidad | 0-300 min-1 | 0-300 min-1 | 0-300 min-1 | 0-320 min-1 | ||
| 2a velocidad | 0-900 min-1 | 0-900 min-1 | 0-900 min-1 | 0-1030 min-1 | ||
| Par* | 1-12 Nm | 1-15 Nm | 1-19 Nm | 1-25 Nm | ||
| Voltaje de batería | 7,2 V | 9,6 V | 12 V | 14,4 V | ||
| Gama de aperture del portabrocas1-10mm1-10mm | 1-10 mm | 1-10 mm | 1-10 mm | (1,5-13 mm) | ||
| Peso con batería | 1,4 kg | 1,5 kg | 1,6 kg | 1,9 kg | ||
| *Par de apriete máximo en la posición de "Taladrar" (***). POWERBASE 60 Gama de voltaje | 7,2 - 14,4 V | V | A | |||
| Intensidad de energia rápida | 1,8 A | Carga de mantenimiento | 50 mA | Tiempo de carga | ||
| Tiempo de carga 1,4 Ah | aprox.60 min | 490 g | ||||
| Consejos de seguridad | Preste atencion a las instrucciones de sécurité del libro adjunto. Atencion! Al taladrar materiales de amIENTo/asbesto y/o piedras de silice, el polvo, que se produce es perjudicial para su salute. Protégase de la Inhalacion de ese polvo según normas de sécurité VBG-119. Para trabajo con la baja, utilize社会组织 de protección,guantes, calzado de sécurité antideslizante, asi como es recommendable usear protectores auditivos. Nunca se debe intentar limpiar el polvo o viruta procedente del taladrado con la baja en funcionalmente. Cuando taladre en paredes, techo o sueño,onga cuidado para evitar los cables electricos y tuberías de gas o agua. Retire la batería antes de comenzar bajo un worko en la baja. No tire las baterías usadas a la basura ni al fuego. Los Distribuidores Atlas Copco ofrecen un service de recogida de baterías antigunas para proteger el medio ambiente. No almacene la batería con objetivos metálicos (riesgo de cortocircuito). Recargar solamente los accumulatorados del Sistema Accu 3000 en cargadores Accu 3000. No intentar recargar accumulatorados de otheros sistemas. Con el aparato de carga se pueda recargar los siguientes tips de accumulator: | |||||
| tension tipo | amperaje | n°. de celulas | ||||
| 7,2 V | B 7.2 | 1,4 Ah | 6 | |||
| 9,6 V | B 9.6 | 1,4 Ah | 8 | |||
| BX 9.6 | 1,7 Ah | 8 | ||||
| 12 V | B 12-1 | 1,2 Ah | 10 | |||
| B 12 | 1,4 Ah | 10 | ||||
| BX 12 | 1,7 Ah | 10 | ||||
| BXS 12 | 2,0 Ah | 10 | ||||
| 14,4 V | B 14.4 | 1,4 Ah | 12 | |||
| BX 14.4 | 1,7 Ah | 12 | ||||
| BXS 14.4 | 2,0 Ah | 12 | ||||
| ESPÁÑOL | 30 | BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 | ||||
| ■ No intente cargar baterías no-recargables con este cargador. ■ No introduzca en la cavidad del cargador objetos metálicos (riesgo de cortocircuito). ■ No abra nunca las baterías ni los cargadores y guardelos sólo en Lugares secos. Protejalos de la humedad en todo momento. ■ Use los aparatos de cargao solo en interiores, protégalo de la lluvia. ■ En las clemas de contacto del cargador hay tensión. No tocar con instrumentos o elementos conductores de la electricidad el aparato. ■ No intentar recargar acumuladores averiados, en esos CASEs退回los de inmediato del cargador. ■ Antes de empezar a trabajo compruebe si está dañada la这其中ina, el cable o el enchufe. Las reparaciones solo se llevarán a cabo por Agentes de Servicio autorizados. | |
| Valor sonoro medido | La valoración de la presión acústica de la这其中ina es normalmente menor de 70 dB (A). El nivel de ruido, con la这其中ina工作的 sensuality, podrá sobrepasar circunstancialmente 85 dB (A). Usar protectores auditivos! |
| Valor medido de vibración | La vibración en la mano del operario es normalmente menor de 2.5 m/s2. |
| Uso | El taladro/atornillador por accumulator está Diseño para problemas de taladrado y atornillado para uso independiente lejos de suministro electrico. El cargador rápido pueda hacer baterías AEG de 7,2 V a 14.4 V. Utilizar este producto unicoamente para el uso al que está destinado. |
| Conexión electrónica POWERBASE 60 | Solo para corriente alterna monofásica y Dentro de los values consig-nados en la planta de charteristicas. Temblo se suece conectar a una base de corriente sin toma de tierra, ya que está protegado por aislamento según DIN-57700/VDE 0700 y IEC 335. La protección antiparasitaría correponde a la norma europea EN-55014 |
| Mantenimiento | Los+puestos de contacto de los cargadores y las baterías se deben mantener limpios. Si se averiase el cable de conexión, deben ser reparado en un Servicio Oficial de Atlas Copco, ya que es preciso utilizar Herraminetas especialies. Solo se deben usar accesos y piezas de repuestos AEG. Piezas bajo recambio no está descripto en las instrucciones de uso, deben sustituiarse en un centro de asistencia técnica AEG (Consulte el folleto Garantia/Direcciones de Centros de Assistance Técnica). En caso necessario,ovable solicitar un despatche de la herramienta. Por favor indique el número de impreso de diez dígitos que hay en la etiqueta y pida el despatche a lasuma de la direction: Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden. |
| Accesorios | Los accesos y sus correspondientes number para pedido, está reflejados en nuestros catálogos. |
| ESPÁÑOL | 31 BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 |
Breve descripción
BS2E 7.2 T
BS2E 9,6 T
BS2E 12T
BS2E 14.4 T
Engranajes de dos velocidades; la velocidad se cambia con laquina的功能ando en vacio
Alojamento para guardar las puntas de atornillador
Portabrocas de cierre rápido para apretarlo sin ninguna herramienta.
Preselección del par de apriete (de diez etapas)
Para igualar la profundidad de atornillado en función del tipo de tornado y de losDistinctos materiales.
Interruptor para conectar y desconectar laquina, y para un arranque suave infinitamente variable.
QUICKSTOP - la velocidad del eje de trabajo se reduce inmediamente cuando se sueña el interruptor.
Funcionamente reversible izquierda-derecha ajustable en el interruptor -defer a un mecanismo de bloqueo, la conmutacion solo es possible si el interruptor no está pulsado.
Accumulador intercambiable de alta potencia, con dispositivo de seguridad que impide el cambio accidental de la polaridad.
Modificaciones: El texto, los Diagramas y los datos son correctos en el momento de imprimir este manual. En interes de la mejor continua de nuestros productos, las espécnicaséticasestánsjetasamodificacionsin previoavoido.
Cambio del portabocas sin Ilave
El portabocas es más fácil de manejar cuando se ha puesto la 1^st velocidad que los engranajes no tienden a girar tan fácilmente.

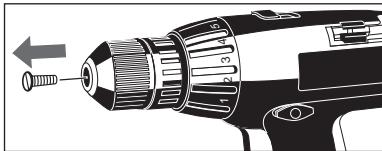

- Para qutar el portabocas, en primer lugar hay que extraer el tornillo de seguidad, mediente giro a la derecha.

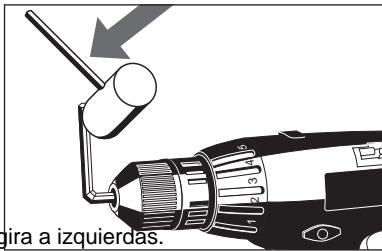

- Fije la llave Allen* en el portabrocas.
- Afloje el portabocas de cierre rápidogolpeando ligeramente la llave Alleninsertada con un martillo de plástico.
Monte el portabocas enorden inverso.
Vuelva a instalar siempre el tornillo de fijación (si existe) afterwards of montar el portabocas. De lo contrario, el portabocas se podra aflojar cuando el eje
- No incluido en el equipo estándar.
| Introducir de la herramipta | En el portabrocas, se pueda colocar brocas u hojas de atornillar paraarlo, abide el portabrocas, introducir la herramipta y(APPROVE)apretarlo por medio de la llave. |
| Batería | Antes de utilizing la herramipta electrica, seranecessarycargar el accumulator si este es nuevo o no ha sido Employmentdo desde hace tiempo.La capacité plena, se consiguesuponde 4-5 horas de carga. |
| Alojamente para la batería(sólo para BS2E 12 TBS2E 14.4 T:Cómo SACAR la batería | Inserte la batería en la这其中aquina desdeatrás hasta que se acople(como se muestra en ilustración).La batería se pueda insertar en una u other directionen el dispositivo de retencion:Desela parte frontal:La forma del maquina es más compacta y por lo tanto más adecuada para trabajo en espacios reducidos.Desela parte trasera:Debido a la distribución optima del peso, la这其中aquina estáperfectamente equilibrada.Esto protege la muñeca al atornillar o taladrarhorizontalmente.Presione las abrazaderas y saque la batería en la directionde la flecha. |
| Cambio de velocidad | El cambio mecánico de velocidad se pueda acontecerfunlando la这其中aquina en vacioSelector de velocidad en posición 1:1a .VelocidadSelector de Velocidad en posición 2:2a .Velocidad2←123 |
| ConmutaciónFuncionamente a derecha/izquierda | Selección el sentido de rotación en el interruptor.Debido a un mecanismo de bloqueo, el interruptor de conmutaciónunicamente se puedaaxycerar cuando no está pulsado el interruptor. |
| ESPÁÑOL | 33BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 |
| Control de conexión - desconexión | Conexión: Pulse el interruptor. Desconexión: Suelte el interruptor. Las revoluciones se ajustan electrónicaamente presionando más o menos el interruptor de conexión. | |
| Selección del par de giro | Para taladrar, colocar el anillo selector en posición ↑ ↓ ↓. Para atornillar;nivelado a la superficie. Selección el par de giro por medio del anillo selector en posición 1: par de giro minimum en posición 7: par de giro máximo. | Reiteradas realizaciones como atornillador en la posición "TalADR" (↓↓)SEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOEO |
| Alojamento para puntas de atornillador | Alojamento para guardar lasuntas de atornillador | |
| Sugerencias de trabajo | Las temperatas superiores a 50°C reducen el rendimiento de la batería. Evite una exposión excesiva a fuentes de calor o al sol (riesgo de sobrecalentamiento). | |
| Consejos para taladrar en metal | Rebaje con un punzón el punto que ha marcado para taladrar. Sujete siempre la pieza a trabajo firmamente en un tornillo de banco. Cuando taladre una plac metaólica Fiona, ponga debajo un taco de madera para evitar distorsiones. Use brocas aspirales HSS. (Para fundación blanca, use brocas conuntas especiales.) Antes de efectuar taladros de gran diámetro, haga primero un agujero más(PC que sirva de guía. Use lubricante: Acero: Aceite Aluminio: Trementina, parafina Latón, cobre, fundación: no use ningún lubricante, pero saque la BROCA del orificio frecuentemente para que se enfié. | |
| Consejos para taladrar en madera | Rebaje con un punzón el punto que ha marcado para taladrar. Para evitar que se astille la madera al ser atravesada por la BROCA, ponga un trozo de madera debajo, o taladre desde también lados. | |
| Consejos para atornillado | Use puntas de atornillador de la forma y tamanño apropiados. Los tornillos se pueda insertar en madera blanda sin pretaladrado. Pre-taladre en madera dura o con tornillos de gran diámetro. Pre-taladre algo más para tornillos avellanados. En el caso de tornillos para madera que no tengan rosca en toda su longitud, pre-taladreapproximamente la mitad de la longitud del tornillo. | |
| ESPÁÑOL | 34 | BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 |

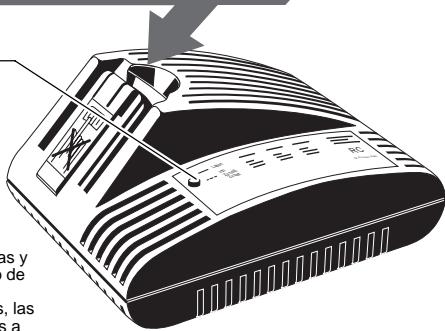

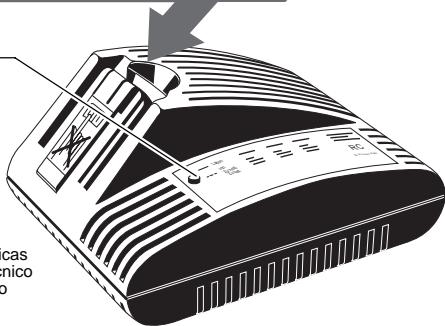

Indicación de la lámpara de control,uponedes conectarlo a la corriente:
-Apagada
- Parpadea
Cargador dispuesto
Accumulador cargado
En cargo de mantenimiento
Accumulador muy frío/
muy caliente
-Fija
Carga rápida
Modificaciones: El dato, los diagramas y los datos son correctos en el momento de imprintir estemanual. Eninteresde la mejora continua de nosotros productos, las espécricaciones Tecnicas estasujetas americanación sin previo aviso.

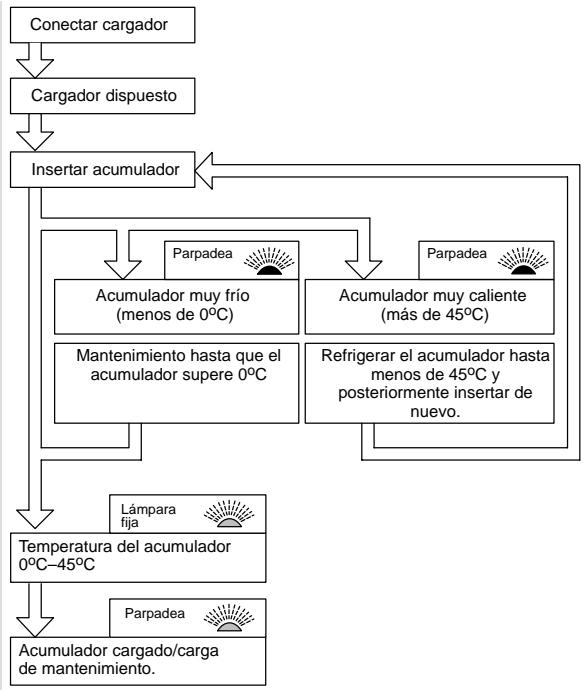

Señalización
Després de insertar la bateria en la cavidad del cargador, se cargará automatistically.
Si la batería está demasiado caliente (más de aprox. 45^ ) el cargador comuta a energia de reparación. Saque la batería, deje que se enfiñe, y vuelva a insertarla.
Si la bateria está demasiado fría (menos de aprox. 0^ ) no se produce carga.
Después de calentarse la bateria, la carga comienza automatically; la bateria peutpearmanecer en el cargador.
El tiempo de energia oscila entre 10 y 60 horas, dependiendo del nivel previo de descarga del accumulator (para 1,4 Ah).
Tan pronto como se haya completado la energia, el cargador comuta a energia de mantenimiento, para mantener toda su calidad disponible. La bateria可以选择 estar permanentemente alojada en el cargador sin peligro de que se sobrecargue.

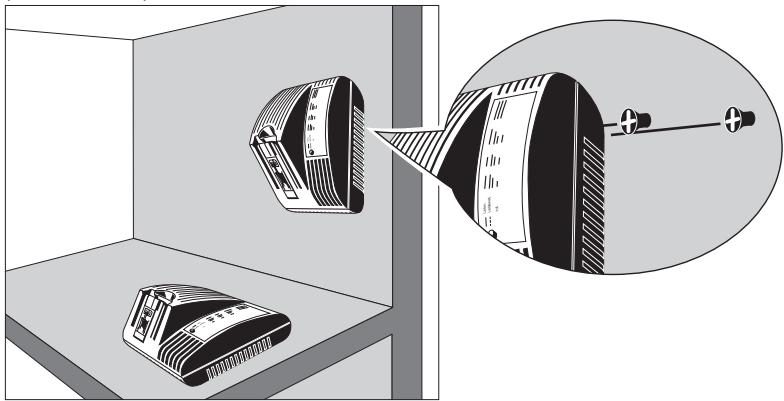

El cargador se pueda usar colocándolo sobre una superficie, o fijandolo a la pared (ver ilustración).
Las baterías-Newas alcanzan suplenacapacidaddecargauponedes4-5cargasydescargas.Lasbateriasnoutilizadasdunctiénto tempodebenserrecargadasantesdeusar.

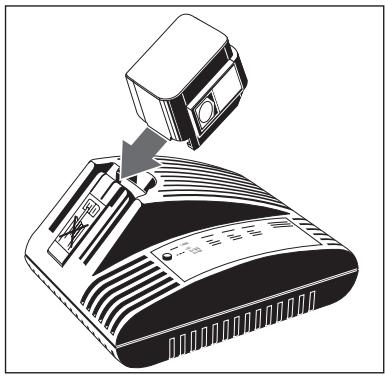

Insertar el acumulador en la posicion correcta, Completely en el cargador.
En las clemas de contacto del accumulator hay tensión. No tocar con instrumentos o elementos conductores de la electricidad.
acumulador carregado
carga de manutenção
acumulador demasiado
quente/demasiado frio
carga rápida
-Continua
Declaramos bajo nuestra sola responsabilidad que est e producto está en conformidad con las normas o documents normalizadosesionles. EN 50144, EN 55014-1, EN 55014-2, HD 400 de acuerdo con las regulaciones 98/38/CE, 73/23/CE, 89/336/CE
