BRUGSANVISNING BS2E 9.6 T AEG

Forord	Atlas Copco kan tilbyde den krævende og ønskete kvalitet. Vi har fremstillet et holdbart og sikkest elektrøværktøj til Dem. Læs brugsanvisingen godt igennem, før værtæjet tages i brug, SSE De er sikker på at benytte elektroværktøj på en effektiv og sikker på. Vi er sikre på, at De har truffet det rigtige valg ved at købe et AEG-elektroværktøj fra Atlas Copco.
Tekniske data	BS2E7.2T BS2E9.6T BS2E12T BS2E14.4T Bor-øi Stål 10 mm 10 mm 13 mm 13 mm Trae 15 mm 20 mm 25 mm 28 mm Træskruer (eden forboring) 6 mm 8 mm 8 mm 8 mm Omdrejnningstal, ubelastet 1. gear 0-300 min-1 0-300 min-1 0-300 min-1 0-320 min-1 2. gear 0-900 min-1 0-900 min-1 0-900 min-10-1030 min-1 dreijsngsmoment* 1-12 Nm 1-15 Nm 1-19 Nm 1-25 Nm Udskiftningsbatteriets spænding7,2V 9,6V 12V 14,4V Borepatronspeandevide 1-10 mm 1-10 mm 1-10 mm 1-10 mm 1-10 mm (1,5-13 mm) Vægt med udskiftningsbatteri 1,4kg 1,5kg 1,6kg 1,9kg *Maksimalt omdrejningsmoment ved momentindstilling "boring"(---). POWERBASE 60 Spænddevide 7,2-14,4V Ladestrom, lynpladning 1,8A Vedlidgeholdelsesladning 50mA Opladningsid med 1,4Ah ca.60min Vægt 490g
Henvisninger til Deres sikkerhed	Følg sikkerhedsforskrifterne i vedlagte brochure! Støv, der opstår ved forarbejdningen af asbestholdige materialer og sten med krystallinsk kiselsyre, er sundhedsfarligt. Følg forskrifterne om forebyggelse af uheld VBG 119 fra det lovpligtige ulykkesforsikringsselskab. När der arbejdes med maskinen, skal man have beskyttelsebriller på. Beskyttelsehandsker, skridsikre sko, hørevæn og forklæde anbefales. Spaner eller splinter på alike fjernes, medens maskinen kører. Ved boring i væg, loft eller gulv skal man passer på elektriske kabler, gas- og vändledninger. Ved arbejde inden i maskinen, bør batteriet tages ud. Opbrugte udskiftningsbatteri på alike brændes eller kasseres sammen med alm. husholdningdaffald. Atlas Copco har en miljørigtig bortskaffelse af gamle udskiftningsbatteri, henvend Dem til Deres forhandler. Opbevar ikke udskiftningsbatteri sammen med metalgenstandeaf fare for kortslutting. Brug kun Akku 3000 ladeapparater for opladning af System 3000 batterier. Følgende typ beratter kan oplades: Spænding Batteri type Kapacitet Antal celler 7,2 V B 7,2 1,4 Ah 6 9,6 V B 9,6 1,4 Ah 8 BX 9,6 1,7 Ah 8 12 V B 12-1 1,2 Ah 10 B 12 1,4 Ah 10 BX 12 1,7 Ah 10 BXS 12 2,0 Ah 10 14,4 V B 14,4 1,4 Ah 12 BX 14,4 1,7 Ah 12 BXS 14,4 2,0 Ah 12
DANSK	51 BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60
	Laderen,mà ikke anwendes til batterier, der ilke er genopladelige.Metaldele o.lign,màizzaske komme i berøring med rummet beregnet forudskiftningsbatteriet (kortslutningsfare).Udskiftningsbatterier og opladere,màarent abnes og skal opbevares i tørre rum.Beskyt dem mod fugtighed.Lærg mærke til følgende sysból pà opladerens mærkeplade: -Maskinen er kun egnet til indendørsbrug, maskinen,màarent udsættes forregn.Nettilslutningen tilføres ved ladeapparatets batterikontakter. Metaldele o.lign,màarentitative,met alles medssie (kortslutningsfare).Beskadiget batterier,màarent oplades,men skal omgående udsiftes.Kontroller hvergang,forladeren anvendess, at tilslutningskabel,forlaengerkabel ogstik er iorden.Delerrberer beskadiget bør kun repareres hos et autorisret værksted.
Stojmálevardier	Værktvjets A-vægtede lydtrykniveau er typisk minnde end 70 dB (A).Under arbejdemed vaerktojet kan lydniveauet overstige 85 dB (A).Brug horeværn!
Vibrations-malevardier	Hand-Arm vibrationsniveauuet er typisk under 2.5 m/s2.
Anvendelse	Akku bore-/skruemaskinen kan bruges universelt til boring og skruning uafhængigtaf en nettilslutning.Lynoplerden oplader udskiftningsbatterier (System Accu 3000) fra 7,2 V ... 14,4 V.Productet,màarent anvendesspænding,som er opgivet paimaerkladen.Tilslutting er ogss mulig til stikkäser uden jordomskifter,dareder foreligger en beskyttesisolering i henhold til hhv. DIN 57 700/VDE 0700 og IEC335.Radiostsj svarer til den europæiske standard EN 55014.
NettilsutninqPOWERBASE 60	Tilsluttes kun til enfasse-vekselstrøm og kun til den netspænding,som er opgivet paimaerkladen.Tilslutting er ogss mulig til stikkäser uden jordomskifter,dareder foreligger en beskyttesisolering i henhold til hhv. DIN 57 700/VDE 0700 og IEC335.Radiostsj svarer til den europæiske standard EN 55014. Vildligeholdelse Tilslutningskontakterne,pà oplader og udskiftningsbatterier skal holds rene.Safrent nettilsuttingen er defekt,màdenne kun udskiftes af et autoriseretserviceværksted,idet der kræves specielt værktoj dertil.Brug kun Atlas Copco tilbehør og resededele. Lad dekomponenter,hvis udskiftningikke er blevet beskrevet,udskifte hos Atlas Copco service(sekundeserviceadresser).Ved opgivelse af type nr. der er angivet paimaskinens effektskilt,kan De rekvirere enreservedstegnning,ved henvendelse til:Atlas Copco Elektrovæktoj,Brogrenen 3,DK-2635 Ishoj.
Tilbehør	Tilbehørret med bestillingsnumre fremgår af vore kataloger.
DANSK	52 BS2E 7.2 T,BS2E 9.6 T,BS2E 12 T,BS2E 14.4 T,POWERBASE 60

Kort beskrivelse

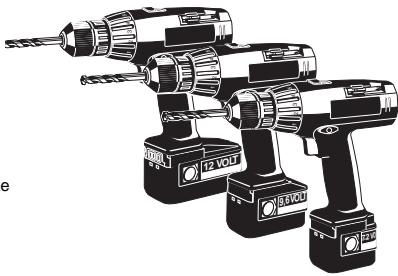

BS2E 7.2 T
BS2E 9,6 T
BS2E 12T
BS2E 14.4 T

Totrins-gear kan kobles pa gearkontakt ubelastet ull ved udlob.

Bitdepot til opbevaring af skruebits.

Selvspændende borepatron til værktøjslo spænding.

7-trins forudindstilling af drejningsmoment til serieskruning, aller gevindskruning med praecist defineret drejningsmoment. Ekstra kraftreserver ved boring.

Afbryderkontakt aktiveres ved til- og frakobling af maskinen og til trinløs elektronisk hastighedsregulering.

Højre-venstrelæb kan kobles på omkobleren via koblingsspæring kun,ningar er okay er trykket på ind/udkobler.

Batterierer er sikret mod fejbetajinge af plus og minus pol

AEndringer: Tekst, billed og data svarer til den tekniske udvikling på tryktetidspunktet. Der tages forbeshd for andringer som flege af videreudvikling af voreprodukter.

Udskiftning af selvspændende borepatron

Indstil maskinen i 1. gear ved skift af borepatron.

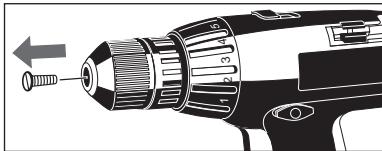

1. Ved aftagning af borepatronen tag først sikringsskuen ud ved hojredrejning

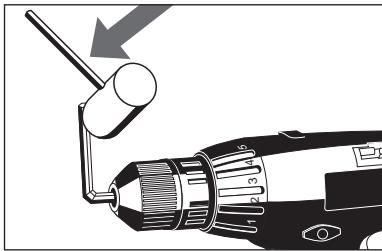

2. Sekskantnøgle* opspændes i selvspændende borepatron.
3. Den selvspaendende borepatron Iønsved hjælp af et let slag pa seskantsnoglen, mod venstre.

Montering af borepatron skeri omvendt rækkefolge.

Sikringsskruen skal ubetinget fastgores
igen afterfter monteringen af borepatronen,
da borepatronen ellers kan Iøsne sig i
venstrelØb.

• Ikke medtaget i leveringsomfang.

Isætning af arbejdsværktøj	Montering af bor og skruebits i borepatronen: Sæt værktøj et i borepatronen og spænd derefter patronen til.	→
Udskiftnings- batteri	Før et udskiftningsbatteri tages i brug - eller sættes til opbevaring - skal det lades op. Den fulde kapacitet opnæsøyst after 4-5 opladninger.
Isætning af udskiftnings- batteri (Kun på BS2E 12 T BS2E 14.4 T:	Batteri monteres i holder bagtil. Udskiftningsbatteriet kan placeres i to positioner. Forudgående retning: Kompakt form der gør det let atkommen til ved svært tilgængelige arbejssteder. Bagudgående retning: Maskinen opnær den optimale vægtbalance.
Udskiftning af batteri	Hold de to skift-knapper inde samtidig og skub batteriet fremad.
Gearobling	Gearkoblingen kan kobles ubelastet uller ved udløb. Gearkontakt i position 1: 1. gear Gearkontakt i position 2: 2. gear	2←1
Omkobling: højreløb venstreløb	Drejeretningen vælges på omskifter. P.g.a. koblingssparre kan omskifteren kun bruges, Near der ikke er trykkelet på kontakten.
DANSK	54	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

Afbryderkontakt		Indkobling: Der trykkes på kontakten Udkobling: kontakten slippes Omdrejningstallet kan indstilles trinløst alt after tryk på ind-/udkobler.
Indstilling af drejningsmoment		Ved boreopgaver indstilles drejningsmomentets stillering i position *** Ved i skruning af fladbundede skruer indstilles drejningsmomentet ved hjælp af indstellingsringen i position 1: mindste drejningsmoment position 7: hjæste drejningsmoment
		Motoren kan blive overophedet ved voldsom skruning i momentindstilling "boring" (***). Momentindstellingen bør istedet tilpasses materialet, savel som skruernes størrelse. Derved undgær man, at skruebits kammer over i skruhovedet og samtidig forlænger man dens levetid.
Bitdepot		Bitdepot til opbevaring af skruebits.
Arbejds-vejledning		Ved temperaturer over 50° forminskes batteriets effekt. Undgå direkte sollys og stærk varme.
Tips til boring i metal		Afmærk borestedet Opsænd altid plade e.lign. Brug en træblok som underlag for tyndt metal o.lign. Anvend HSS-spiralbor (til støbejern bruges særlige harnmetalbeskyttede spidser) Til store borediametre anbefales det fjrist at bore med et minde borSmørremiddel: - stål: olie - aluminium: terpentin - messing, kobber og støbejern: Ingen smørremiddel (bor bør tilgengæld afkøles hyppigt)
Tips til boring i træ		Afmærk arbejdsfeltet Undgå en splintring ved gennembrydning ved at lægge affaldstræ under, eller ved at bore fra begge sider
Tips til skruning		Skruebits, der er egnede i form og størrelse, monteres. I blødtr trekan egnede skruer skrues i eden forboring. Der forbores i HARDt træller ved store skrue-ø. Ved undersænkede skruer sænkes hullelet. Ved træskruer forbores ca. en halv skruelændige med ikke gennemgåendeGVind.
DANSK	55	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

Kort beskrivelse

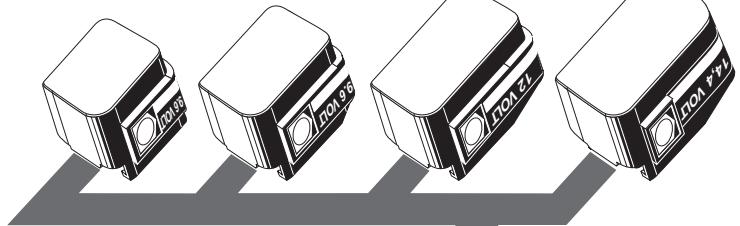

POWERBASE 60

7,2V

9,6V

12V

14.4V

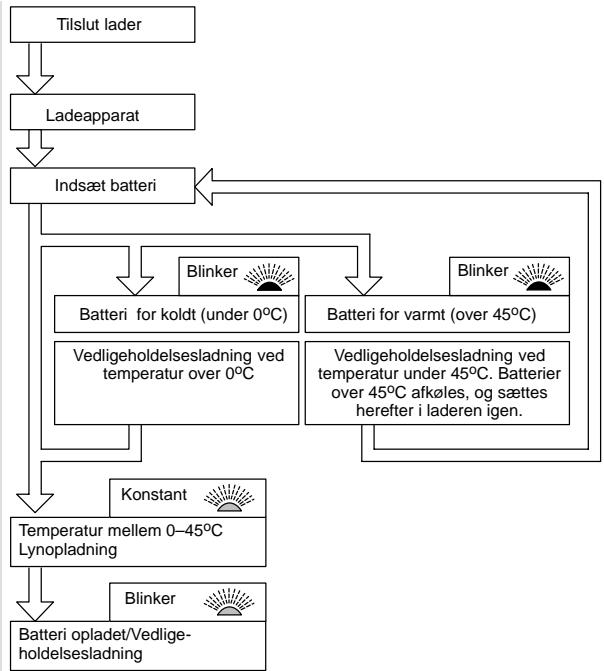

Kontrollampe-indikation after nettilsutninq:

Uden

-Blinker

• Konstant

Laderen er klar

Lader

Vedlidgeholdelsaslading

Batteri for koldt aller for varmt

Lynopladning

Enderinger: Tekst, billee og data svarer til den tekiske udvikng at pryktetidspunktet. Der tages forbeshold for enderinger som flege af videreudvikng af vore produit.

Merkmale

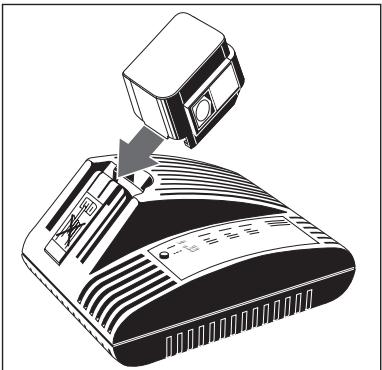

After at udskiftningsbatteriet er anbragt i opladerens indforghingsrum, oplades udskiftningsbatteriet automatisk.

Safremt akku-batteriet er for varmt (over ca. 45^ ), kobler opladeren til vedligeholdelsesladning. Akku-batteri tages ud, man lader det afkole, og det sættes i pány.

Safremt akku-batteriet er for koldt (under ca. 0^ ) sker der ingen opladning. Efter opvarmnng af akku-batteriet beynder opladningen automatisk, akku-batteriet kan fortsat vare i.

Laderen oplader batterierne på mullem 10 op 60 min. (1,4 Ah) alt after batteritype og antal tidigere opladninger

Med fuldstændigt oplatad udskiftningsbatteri kobler maskinen om til vedligeholdelsensladning til den størst anvendelige akku-kapacitet.

Udskiftningsbatteriet behoer ikke at blive taget fra opladeren after opladning.

Udskiftningsbatteriet kan forblive konstant i opladeren. Det kan i den forbindelse ikke blive oplatet for meget og er säledes altid driftsklar.

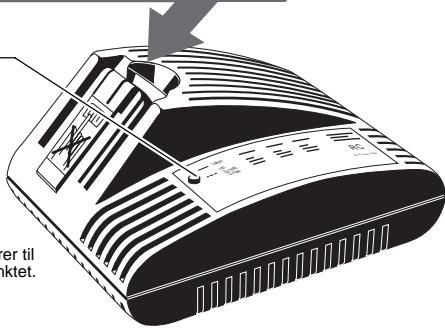

Opladeren kan anvendes stände aller ophængt på væg (se illustration).

Nye udskiftningsbatterier opnár deres fulde kapacitet after 4-5 oplade- og afladecykler. Udskiftningsbat terier, der/DDke har vaeret brugt i laengere tid, afterlades inden brug.

Det er vigtigt at batteri er placeres korrekt i ladeapparatet.

Nettilslutningen tilfores ved ladeapparatets batterikontakter. Metaldele o.lign. må ikke komme i berøring medppe (kortslutningsfare).

Vi erklærer under almindeligt ansvar, at dette produit er i overensstemmelse med følgende normer eller norma-tive dokumenter. EN 50144, EN 55014-1, EN 55014-2, HD 400 i henhold til bestemmelsene i direktiverne 98/38/EF, 73/23/EF, 89/336/EF
