MODE D'EMPLOI BS2E 9.6 T AEG

Nous sommes convaincus qu’avec les outils électriques Atlas Copco vous avec fait le choix qu’il fallait.

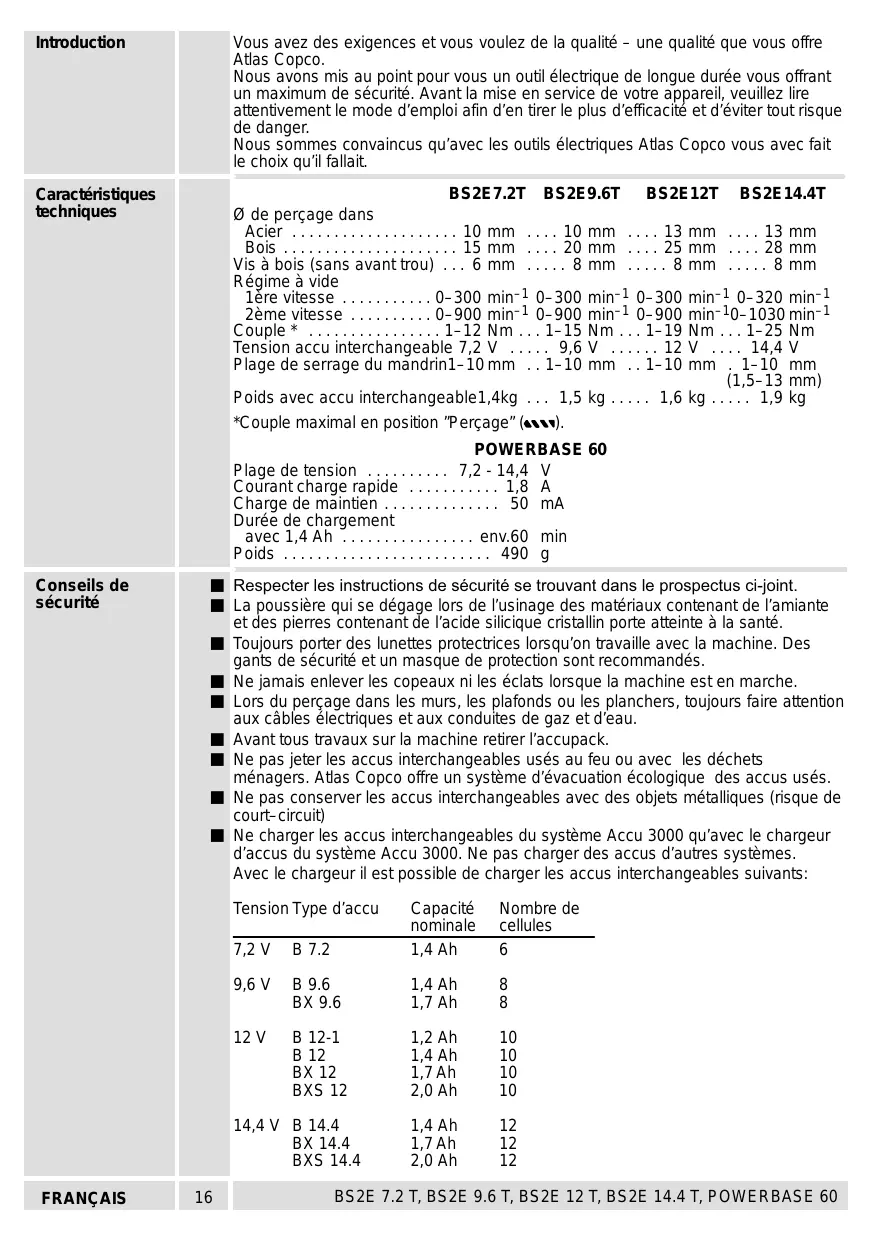

Caractéristiques techniques

La poussière qui se dégage lors de l’usinage des matériaux contenant de l’amiante et des pierres contenant de l’acide silicique cristallin porte atteinte à la santé.

Toujours porter des lunettes protectrices lorsqu’on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommandés.
Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.
Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d’eau.
Avant tous travaux sur la machine retirer l’accupack.
Ne pas jeter les accus interchangeables usés au feu ou avec les déchets ménagers. Atlas Copco offre un système d’évacuation écologique des accus usés.
Ne pas conserver les accus interchangeables avec des objets métalliques (risque de court–circuit)

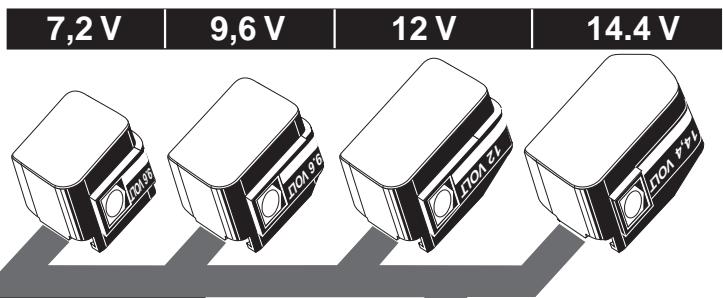

Ne charger les accus interchangeables du système Accu 3000 qu’avec le chargeur d’accus du système Accu 3000. Ne pas charger des accus d’autres systèmes. Avec le chargeur il est possible de charger les accus interchangeables suivants: Tension Type d’accu

(risque de court–circuit)

Ne pas ouvrir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protéger contre l’humidité.
Soyez attentif au symbole suivant sur l’étiquette signalétique du chargeur. – appareil à utiliser uniquement dans un local, à ne jamals exposer à la pluie.
Les bornes des accus du chargeur sont sous tension. Ne pas introduire dans l’appareil des pièces conductrices.
Ne pas charger un accu interchangeable défectueux, il faut le remplacer tout de suite.
Toujours extraire la fiche de la prise d’alimentation secteur avant de procéder à des transformation ou opérations de maintenance. La mesure réelle (A) du niveau de bruit de l’outil est de moins de 70 dB (A). Le niveau du briut en fonctionnement peut dépasser 85 dB (A). Toujours porter des casques protecteurs!

La vibration de l’avant–bras est en–dessous de 2,5 m/s2.

Valeur de vibration mesurée

Le perçarge et vissage à accu est polyvalente pour le percer et visser sans la contrainte d’un raccord au réseau.

Le chargeur rapide permet de charger les accus interchangeables AEG Accu System 3000 de 7,2 V...14,4 V. Comme déjà indiqué, cette machine n’est conçue que pour une utilisation normale.

POWERBASE 60 N’utiliser que des pièces et accessoires AEG. Pour des pièces dont l’échange n’est pas décrit, s’adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente). Si besoin est, une vue éclatée de l’appareil peut être fournie. S’adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après–vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D–71361 Winnenden. Consulter nos catalogues qui vous renseignent sur notre programme d’accessoires avec leur référence.

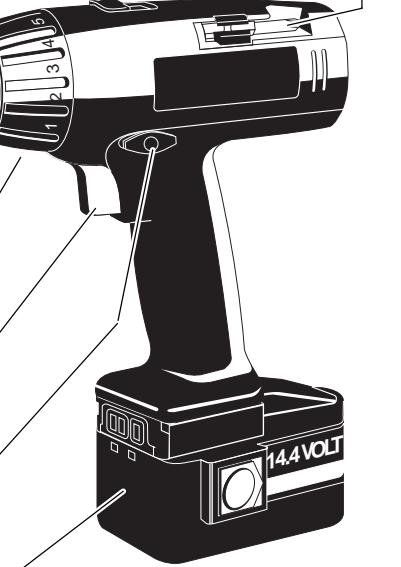

Présélection sur 7 positions de la vitesse à la molette de réglage pour profondeur constante du vissage lors de l’utilisation de différents vis ou matériaux. Commutateur marche/arrêt et pour démarrage doux réglable QUICKSTOP – après avoir lâché le commutateur, l’arbre moteur est freiné.

(uniquement sur BS2E 12 T BS2E 14.4 T:

L’accu interchangeable peut être introduit dans sa fixation par devant et par derrière:

Par devant: La machine étant plus compacte, elle se prête davantage à un travail dans un espace réduit. Par derrière: Grâce à une répartition optimale du poids de la machine, celle–ci est bien équilibrée, ce qui permet de ménager le poignet lors des travaux de perçage et de vissage en direction horizontale.

12 VO Presser les fixations et retirer l’accu interchangeable dans la direction de la flèche.

Sélectionner le sens de rotation sur le commutateur.

Pour le vissage affleurant le couple nécessaire peut être sélectionné à la molette. Pour cela tourner la molette de sorte que la position du couple choisie se trouve en face du marquage. Position du couple 1: couple minimum pour le vissage Position du couple 7: couple maximum pour le vissage.

Lorsqu’on effecture souvent des travaux de vissage avec réglage du couple se trouvant en position ”Perçage” (

) , le moteur risque de surchauffer.. Régler le couple de sorte qu’il éviter l’emballement des embouts sur la tête de vis et afin de prolonger la durée de vie des embouts. Place de rangement pour embouts pour conservation des bits de vissage.

Une température supérieure à 50oC amoindrit la capacité des accupacks. Eviter les expositions au soleil ou les suréchauffements dus au chauffage.

Faire un repère au pointeau à l’endroit où le perçage doit avoir lieu. Toujours procéder à la fixation de la tôle. En présence de métal de faible épaisseur, toujours protéger la pièce au moyen d’un morceau de bois pour éviter les déformations. Utiliser des forets HSS (pour la fonte de fer blanche, utiliser des forets dont la pointe est munie de lèvres carbure). Un avant-trou doit être réalisé avec un petit foret avant l’utilisation d’un foret de grand ø. Utilisation de lubrifiant: - Acier: Huile - Aluminium: Térébenthine, paraffine - Laiton, cuivre, fonte de fer: Pas de lubrifiant (extraire le foret régulièrement hors du trou, afin qu’il puisse se refroidir).

Conseils pratiques pour le perçage du bois

Faire un repère au pointeau ou avec un clou sur l’endroit à percer.

Afin d’éviter l’éclatement lors de la rupture, toujours placer un morceau de bois sous la pièce ou encore, percer des deux côtés de celle-ci.

Conseils pratiques pour le vissage

Mettre en place des bits à visser appropriés, tant au niveau de la forme que de la taille. Des vis appropriées peuvent être vissées dans le bois tendre sans procéder à des avants-trous préalables. Un avant-trou doit être réalisé lorsqu’on perce dans le bois dur ou avec des diamètres de vis importants. Avec les vis à tête conique, toujours fraiser le perçage. Avec les vis à bois dont le filet n’est pas courant, faire un avant-trou équivalant approximativement à la demi-longueur de la vis.

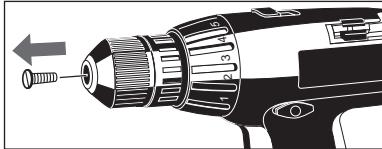

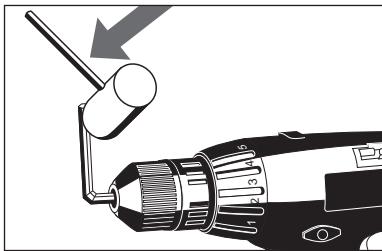

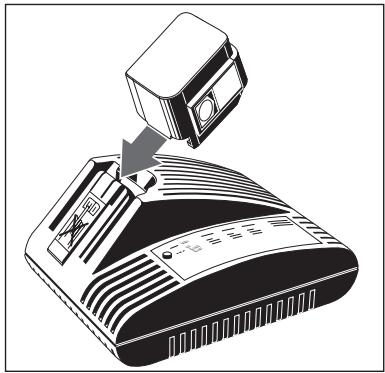

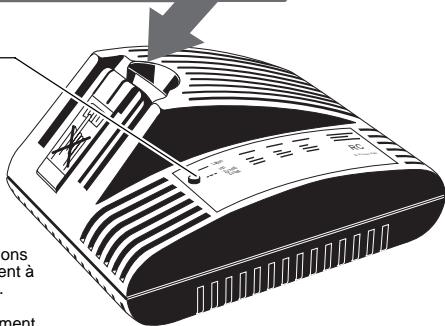

L’accu interchangeable est automatiquement chargé une fois entré dans le logement du chargeur.

Le temps de chargement d’un accu interchangeable se situe entre 10 min. et 60 min., en fonction de son état de décharge (pour 1,4 Ah). Quand l’accu interchangeable est complètement chargé, le chargeur rapide passe en mode de charge de maintien, pour permettre la plus grande capacité utile d’accu possible. Il n’est pas nécessaire de sortir l’accu du chargeur après le chargement. Il peut y rester en permanence, sans danger de surcharge, et est ainsi à tout moment utilisable.

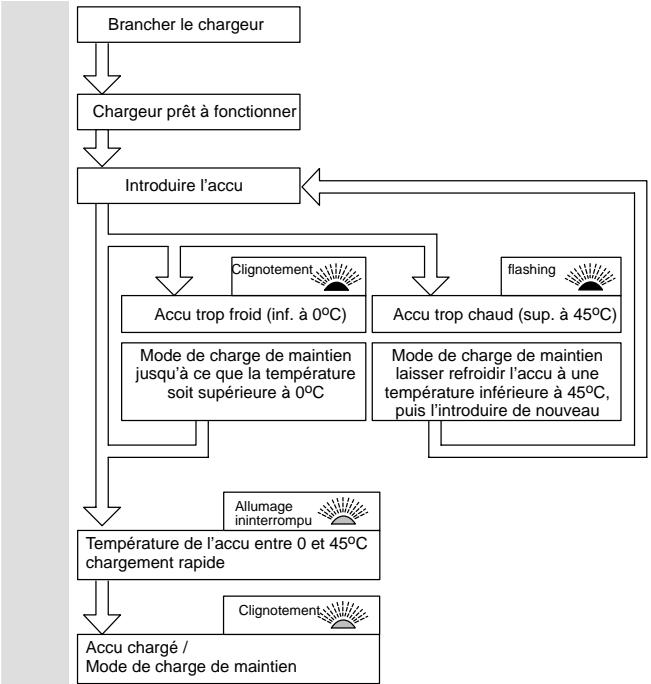

Mode de charge de maintien laisser refroidir l’accu à une température inférieure à 45oC, puis l’introduire de nouveau

Allumage ininterrompu

Température de l’accu entre 0 et 45oC chargement rapide

Les bornes des accus du chargeur sont sous tension. Ne pas introduire dans l’appareil des pièces conductrices.

Use los aparatos de carga solo en interiores, protéjalo de la lluvia.
En las clemas de contacto del cargador hay tensión. No tocar con instrumentos o elementos conductores de la electricidad el aparato.
No intentar recargar acumuladores averiados, en esos casos retirarlos de inmediato del cargador.
Antes de empezar a trabajar compruebe si está dañada la máquina, el cable o el enchufe. Las reparaciones sólo se llevarán a cabo por Agentes de Servicio autorizados. La valoración de la presión acústica de la máquina es normalmente menor de 70 dB (A). El nivel de ruido, con la máquina trabajando, podrá sobrepasar circunstancialmente 85 dB (A). Usar protectores auditivos!

Para igualar la profundidad de atornillado en función del tipo de tornillo y de los distintos materiales.

Interruptor para conectar y desconectar la máquina, y para un arranque suave infinitamente variable. QUICKSTOP – la velocidad del eje de trabajo se reduce inmediatamente cuando se suelta el interruptor.

Inserte la batería en la máquina desde atrás hasta que se acople (como se muestra en ilustración).

Desde la parte frontal: La forma de la máquina es más compacta y por lo tanto más adecuada para trabajar en espacios reducidos. Desde la parte trasera: Debido a la distribución óptima del peso, la máquina está perfectamente equilibrada. Esto protege la muñeca al atornillar o taladrar horizontalmente.

Tan pronto como se haya completado la carga, el cargador conmuta a carga de mantenimiento, para mantener toda su capacidad disponible. La batería puede estar permanentemente alojada en el cargador sin peligro de que se sobrecargue.
