GEBRUIKSAANWIJZING VARIATIONS DE SILHOUETTE THERMOR

Elektronisch apparatus - Modellen Hoog - Standaard - Laag - Plint Installatie en gebruiksvoorschriften.

D

Dit schema illustrateet. het hoog model 500W.

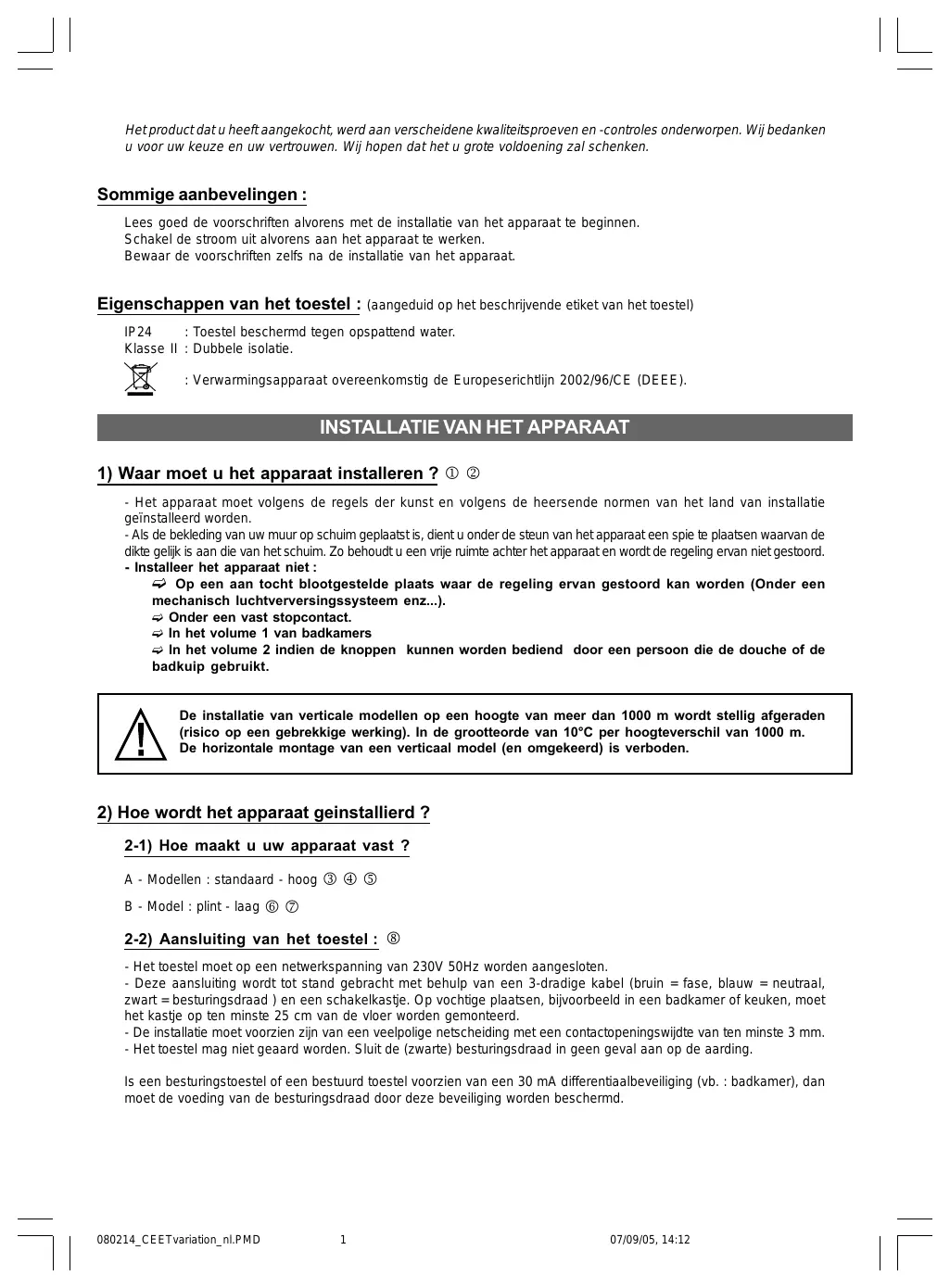

Lees goed de voorschriften alvorens met de installmente van het apparaat te beginnen.

Schakel de stroom uit alvorens aan het apparaat te werken.

Bewaar de voorschriften zichs na de installmentie van het apparaat.

Eigenschappen van het toestel : (aengeduid op het beschrijvende etiket van het toestel)

IP24 : Toestel beschermd gegen opspattend water.

Klasse II: Dubbele isolatie.

: Verwarmingsapparaat overeenkomstig de Europeserichtlijn 2002/96/CE (DEEE).

1) Waar moet u het apparaat installeren? ① ②

• Het apparaat要去 volgens de regels der kunst en volgens de heersende normen van het land van installmentie geinstalleerd worden.
• Als de bekleding van uw muur op schuim geplaatst is, dient u onder de steun van het apparaat een spi teplaatsen waarvan de dikte gegij is aan die van het schuim. Zo behoudt u een vrij ruimte acheer het apparaat en wordt de regeling ervan Niet gestoord.
  -Installer het apparaat Niet :

Op een aan tocht bloat gestelde plaat waar de regeling ervan gestoord kan worden (Onder een mechanisch luchtverversingssystem enz...).
Onder een vast stopcontact.
In het volume 1 van badkamers
In het volume 2 indien de knappen können worden bediend door een person die de douche of de badkuip gezruikt.

De installmentie van verticale modellen op een hoogte van meer dan 1000m worden stellig afgeraden (risico op een gebrekkige werkung). In de grootteorde van 10^ per hoogteverschil van 1000m . De horizontale montage van een verticaal model (en omgeekerd) is verboden.

2) Hoe wordt het apparaat geinstalliert?

2-1) Hoe maakt u uw apparaat vast ?

A - Modellen : standard - hoog ③ ④ ⑤

B - Model : plint - laag ⑥ ⑦

2-2) Aansluiting van het toestel : ⑧

• Het toestel moet op een netwerkspanning van 230V 50Hz worden aangesloten.
• Deze aansluiting worden tot stand gebracht met behulp van een 3-dradige kabel (bruin = fase, blauw = neutraal, zwart = besturingsdraad) en een schakelkastje. Op vochigte plaatsen, bijvoorbeeld in een badkamer of keuken,要去 het kastje op ten minste 25 cm van de vloer worden gemonteerd.
• De installmentie moet voorzien zijn van een veelpolige netscheiding met een contactopeningswijdte van ten minste 3mm
• Het toestel mag nicht geaard worden. Sluit de (zwarte) besturingsdraad in geen geval aan op de aarding.

Is een besturingstoestel of een bestuurd toestel voorzien van een 30mA differentiaalbeveiliging (vb. : badkamer), dan要去 de voeding van de besturingsdraad door deze beveiliging worden beschermd.

Tabel met de instrucites die het toestel via de besturingsdraad kan ontvangen. Te meten:tussen de besturingsdraad en de neutrale.

Ontvangen instructies	Green stroom	Wisselstroom Geen stroom (4'57") fase 230V (3")	Wisselstroom Geen stroom (4'53") fase 230V (7")	Complete wisselstroom 230 V	Negativene halve wisselstroom - 115V	Positieve halve wisselstroom +115V
Oscilloscopen Rét/Neutraal	—	5' 3"	5' 7"	—	—	—
Verkregen functie	COMFORT	COMFORT -1°C	COMFORT -2°C	ECO	Vorstvrij	STOP TUDELUKE UITSCHKELING

1) Beschrijving van het bedieningskastje : ⑨

Schuifknopje van de modi.
Draaiknop om de Eco temperatuur in te stellen.
Draaiknop om de Comfort temperatuur in te stellen.
V1 Controleampjeverwarming.
V2 Controlelampje Eco functie.
V3 Controlelampje Comfort functie.

2) Afstelling van de comfort temperatuur :

Dit is de temperatuur die u verlangt wanner u zich in de ruimte bevindt.

a) Het schuifknopje aanzetten 0 in , het controelampje V3 brandt.
b) Zet het wieljtje 6 op 5, het controleampje V1 (electronisch) gaat aan als de omgevingstemperatuur lager is dan de gewenste temperatuur.
c) Wacht enkele uren totdat de temperatuurwaarde stabel blijft.
d) Als u de afstelling goed vindt (neem eventueel een thermometer om de temperatuur te controlleren) markeert u de stand voor eens en.altijd.

Als u de afstelling nicht goed vindt, regelt u het wieltje bij en voert u opnieuw punt cuit.

3) De Eco temperatuur instellen :

De Eco temperatuur is de gewenste temperatuur verwil er zich niemand in de kamer befindt.

Deze stand is raadzaam wanner men tenminste ② ur afwezig is.

a) Het schuifknopje op zetten, het controelampje V2 brandt.
b) Het ureltje ② tussen 3 en 4 zetten, het controleampje van verwarming V1 gaat branden indien de omgevingstemperatuur. lager is dan de gevenste instructie voor de Eco temperatuur.
c) Wacht enkele uren totdat de temperatuurwaarde stabel blijft.
d) Als u de afstelling goed vindt (neem eventueel een thermometer om de temperatuur te controlleren) markeert u de stand voor eens en.altijd.

Als u de afstelling nicht goed vindt, regelt u het wieljtje bij en voert u opniew punc cuit.

Dit is de modus waarmee u de temperatuur in de ruimte op onceveer 7^ sunt handhaven als u lange tijd nicht thus bent (meestal meer dan 24uur).

a) Plaats het schuifknopje 0 op

5) Het contrôlelampje van de verwarming V1 :

Dit lampje geeft aan wanner de waarstanden opgewarmd worden. Het is möglichk dat het lampje knippert bij een stabiele temperatuur.

6) Het toestel stoppen :

Om het toestel in positie Stilstand te brengen, de schuifknop op zetten.

7) Blokkering van de bedieningen: 10

Het is möglich de gebruik-reikwijde van de wieljes 2 en 3 te blokkeren of te beperken en het schuifknopje schakelaar 1 te blokkeren om ongepaste bedieningen van het toestel (kinderen, enz...) te beletten.

a) Haak het toestel van zich wandsteun.

b) Op dechyacterkant van dethermostaatbehuiizing, haal de pionnen P van hun steunen.

c) Kies de positie B om de wieljtes te blokkeren of de positie L om de reikwijde van de wieljtes te beperken.

Kies een van de posities M om het schuifknopje te blokkeren in de gewenste modus.

8)Programmeermodus：①

Dit toestel is uitergerust met eenthermostat die in staat is om instructies te ontvangen via+zijn bestuurdraad. Hij herkent de opdrachten :

• COMFORT : Temperatuur geregeld door het wielte ①
• COMFORT -1 : Temperatuur geregeld door het wielte ⑥ : -1°C
• COMFORT -2 : Temperatuur geregeld door het wielte ③ : -2°C
• ECO : Temperatuur geregeld door het wieljtje ②.
• VORSTVRIJ : Omgevingstemperatuur behouden op ongeveer 7^
• STILSTAND : Onmiddelijkst stilstand van het toestel (gebruikt voor de ontlading).

Om de programmeermodus te activieren, plaats het schuifknopje 0p ①

Door zo de bestuurdraad te verbinden met een programmator, kut u uw temperatuurperiodes Comfort en Eco programmeren. Het is möglich op een programmator meerdere toestellen aan te sluiten en zo energia te besparen.

NB: In geval van afwezigheid van opdracht op de bestuurdraad, verwarmt het toestel in modus Comfort. De opdrachten Vorstvrij en Stilstand zijn prioritair ten opzichte van de modi Eco en Comfort.

De overgangstijd van modus Comfortaar modus Eco bedraagt ongeveer 12 seconden.

GEBRUKSTIPS

• Het hierft geen zin om het apparaat volledig open te zetten, de temperatuur in de ruimte za hierdoor nicht vlugger stijgen.
• Als u de ruimte lucht, dient u het apparaat uit te schakelen door de het schuifknopje op zetten.
• Als u enkele uren afwezig bent, denk er dan aan om de temperatuur te verlagen.

Afwezigheid : van minder dan 2 paur : Niet aan de bediingenenkommen.

van 2 tot 24 aur : het schuifknopje op zetten.

meer dan 24 uur of in de zomer : het schuifknopje op 念 zetten.

• Als u in één ruimte over verscheidene apparaten beschikt,kest u deze glikktijdig latent werken. Zo verkrijgt u een gelijkmatiger temperatuur zonder.darommeer elektriciteit te verbruiken.

WAARSCHUWINGEN

Voorkom dat kinderen op de voorkant van het apparaat leunen.

Het is verboden om de roosters van het apparaat (aan de voor- of binnenkant) gedeelelijk of volledig af te sluiten. Er bestaat gevaar voor oververhitting. Waak ervoor dat kinderen geen voorwerpen of papier in het apparaat steken. Alle ingrenen in het apparaat要去en door een bevoed,ISKundig technicusuitgevoerd worden.

ONDERHOUD

Opdat het apparaat goed blijft werkken, is het nodig dat de roosters onderaan en bovenaan het apparaat ongeveer twee koer per maar met behulp van een stofzuiger of borstel ontstoft worden.

Om de vrij়oor meot u de binnenkant van het apparaat door een deskundig technicus lately nakijken.

In een omgeving waar de lucht vuil is, is het möglichk dat op het rooster van het apparaat vuil afgezet worden. Dit verschijnsel is te wijten aan de slechte kwaliteit van de omgevingslucht. In dat geval wordt aangeraden om voor een goede luchtverversing van de rueinte (ventilatie, luchttoevoer, enz.) en zuiverheid van de lucht te zorgen. In geval van dergelijk vuil kan het apparaat Niet onder garantie verwangen worden.

De buiten kant van het apparaat mag met een natte doek schoongemaakt worden, gebruikECHTER nooit bijtende producten.

Controller of the toestel op Comfort is geprogrammeerd.

Controleer of de zekering van de installmentie of het eventuele element dat het toestel tijdelijk uitschakelt, de stroom nicht hebertonderbroken.

Controleer de temperatuur van de lucht in de kamer.

Het toestel volgt de geprogrammeerde instructies nicht :

Controleer of de programmeercentrale correct werk (raadpleeg de gebruiksaanwijzingen van de centrale) en of de Program cassette goed in het waaroor bestemdevakje zit en normal functioneert (batterijen).

(het garantiebewijs alleen in geval van klachten aan uw dealer of installment voorleggen)

• De duur van de garantie is twee jaar vanaf de installment- of aankoopdatum en mag Niet langer zichn dan 30 maanden vanaf de fabricagedatum als de nodige bewijsstukken ontbreken.
• De garantie omhelst de verwanging of levering van de als defect erkende stukken, met uitsluiting van alle schadevergoedingen.
• De werk-, verplaatsings- en transportkosten zijn ten lasting van de gebruiker.
• Beschadigingen die het gevolg zichen van een Niet conforme installmentie, die dus Niet overeendenmen met de geldende normen (EN 50160), van een abnormaal gebruik of de Niet-naleving van de voorschriften van voorvermelde handleiding, worden door de garantie Niet gedekt.
• Leg het garantiebewijs alleen in geval van klachten aan uw dealer of installment voor, en voeg er uw aankoopfactuur bij.

TYPE APPARAAT*:

SERIENUMMER*

• Deze gegevens vindt u op het kenplaatje op de linkerkart van het apparaat.
