ULG 3.8 A1 - Batterijlader ULTIMATE SPEED - Gratis gebruiksaanwijzing en handleiding

Compatibele batterijtypes	Nat loodzuur, GEL, AGM, EFB
DC-uitgangsspanning	6 V / 12 V
Maximale laadstroom	3,8 A
Laadstroom voor kleine batterijen	0,8 A
Batterijcapaciteit 12 V	1,2 Ah tot 120 Ah
Batterijcapaciteit 6 V	tot 14 Ah
Normale laadspanning 12 V	14,4 V
Koude-/AGM-laadspanning 12 V	14,7 V
Beschermingsgraad	IP 65
Elektrische beschermingsklasse	Klasse II (dubbele isolatie)
Ontzwaveling door pulsen	Ja
Automatisch onderhoudsladen	Ja
Kabellengte	1,5 m
Lithium-ion compatibiliteit	Nee
Garantie	3 jaar

Veelgestelde vragen - ULG 3.8 A1 ULTIMATE SPEED

Welke batterijen zijn compatibel met de ULG 3.8 A1 oplader?

De oplader accepteert 6 V en 12 V loodzuuraccu's van het type nat (Wet), GEL, AGM en EFB. Het is niet compatibel met lithium-ionbatterijen.

Welke accucapaciteit kan worden opgeladen met de ULG 3.8 A1?

Bij 12 V accepteert de oplader accu's van 1,2 Ah tot 120 Ah, wat zowel motor- als autobatterijen dekt. Bij 6 V ondersteunt hij accu's tot 14 Ah.

Welke laadstroom levert de ULG 3.8 A1?

De maximale stroom is 3,8 A voor 12 V accu's met grote capaciteit (meer dan 14 Ah). Voor kleinere accu's (minder dan 14 Ah) bij 6 V of 12 V werkt hij op 0,8 A om ze te beschermen.

Hoe kies je de juiste laadmodus?

Selecteer de modus die overeenkomt met de spanning (6 V of 12 V) en de capaciteit van uw accu. In de winter of voor een AGM-accu, gebruik de hoge spanningsmodus (14,7 V / 3,8 A) die is bedoeld voor koude omstandigheden en AGM-accu's.

Kan de ULG 3.8 A1 oplader permanent aangesloten blijven op de accu?

Ja. Zodra de accu vol is, schakelt de oplader automatisch over op een onderhoudsmodus met pulsen (druppellading) die het laadniveau behoudt zonder risico op overlading of beschadiging.

Wat doet de impuls desulfatering functie?

Het stuurt stroomimpulsen die de loodsulfaatkristallen oplossen die zich hebben gevormd op de platen van een accu die lange tijd ongebruikt is gebleven. Deze regeneratie kan een gesulfateerde accu capaciteit teruggeven voordat de normale lading wordt gestart.

De accu laadt niet op: wat te doen?

Controleer eerst de aansluiting: de rode klem op de + pool en de zwarte klem op de - pool. Als de accu zeer ontladen is, activeer dan de desulfatering. Als het foutlampje blijft branden ondanks correcte aansluitingen, is de accu waarschijnlijk defect.

Wat betekent een abnormaal knipperende LED-indicator?

Een snel knipperen duidt meestal op een omgekeerde polariteit of een accu waarvan de spanning te laag is om gedetecteerd te worden. Controleer de aansluitrichting van de klemmen en raadpleeg de probleemoplossingssectie van de bijgeleverde handleiding.

Moet de accu uit het voertuig worden verwijderd om deze op te laden?

Nee, u kunt de accu ter plaatse opladen. Het is aan te raden om eerst de negatieve kabel los te koppelen om kortsluiting van de elektronica van het voertuig te voorkomen.

Is de ULG 3.8 A1 oplader bruikbaar bij regen of in een vochtige garage?

Ja. De IP 65 beschermingsgraad garandeert volledige stofdichtheid en weerstand tegen waterstralen. De oplader kan worden gebruikt in een open garage of buiten.

Is de ULG 3.8 A1 compatibel met EFB-batterijen van Start-Stop auto's?

Ja, de oplader is expliciet compatibel met EFB-batterijen (Enhanced Flooded Battery), gebruikt in veel voertuigen met het Start-Stop systeem. Selecteer de 12 V modus die geschikt is voor de capaciteit van uw accu.

Wat is de garantie van de ULG 3.8 A1 oplader?

De ULTIMATE SPEED ULG 3.8 A1 oplader heeft een fabrieksgarantie van 3 jaar.

GEBRUIKSAANWIJZING ULG 3.8 A1 ULTIMATE SPEED

Bedienings- en veilgheidsinstructies

DE AT CH

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE/AT/CH	Bedienungs- und Sicherheitshinweise	Seite	5
FR/CH	Instructions d'utilisation et consignes de sécurité	Page	15
IT/CH	Indicazioni per l'uso e per la sicurezza	Pagina	25
NL	Bedienings- en veriligheidsinstructies	Pagina	35

Einleitung

Gebruik in overeenstemming met bestemming . 36
Inhoud van de verpakking.. . 36
Beschrijving van onderdelen.. 36
Technische gegevens.. 37

Veiligheid

Veiligheidsvoorschriften.. 37
Producteigenschappen.. 39

Bediening

Aansluiten.. 39
Loskoppelen.. 39
Laadstand kiezen.. 40
Reset/installingen wissen.. 40
Omschakelen tessen de modi 1, 2, 3 en 4.
Stand 1 "6V" (7,3V/0,8A) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Stand 2 "12V" (14,4V/0,8A).
Stand 3 "12V" (14,4V/3,8A)...... Page 41
Stand 4 "12V" (14,7V/3,8A)...... Page 41
Lege (verbruekte, overladen) 12 V-accu's regenereren / opladen ..... Page 41
Beveriligingsfunctie van apparaat.. .41
Oververhittingsbeveiliging..

Onderhoud en reiniging.. 42

Service . 42
Garantie . 42
Afvoer
Conformiteitsverklaring / Producent

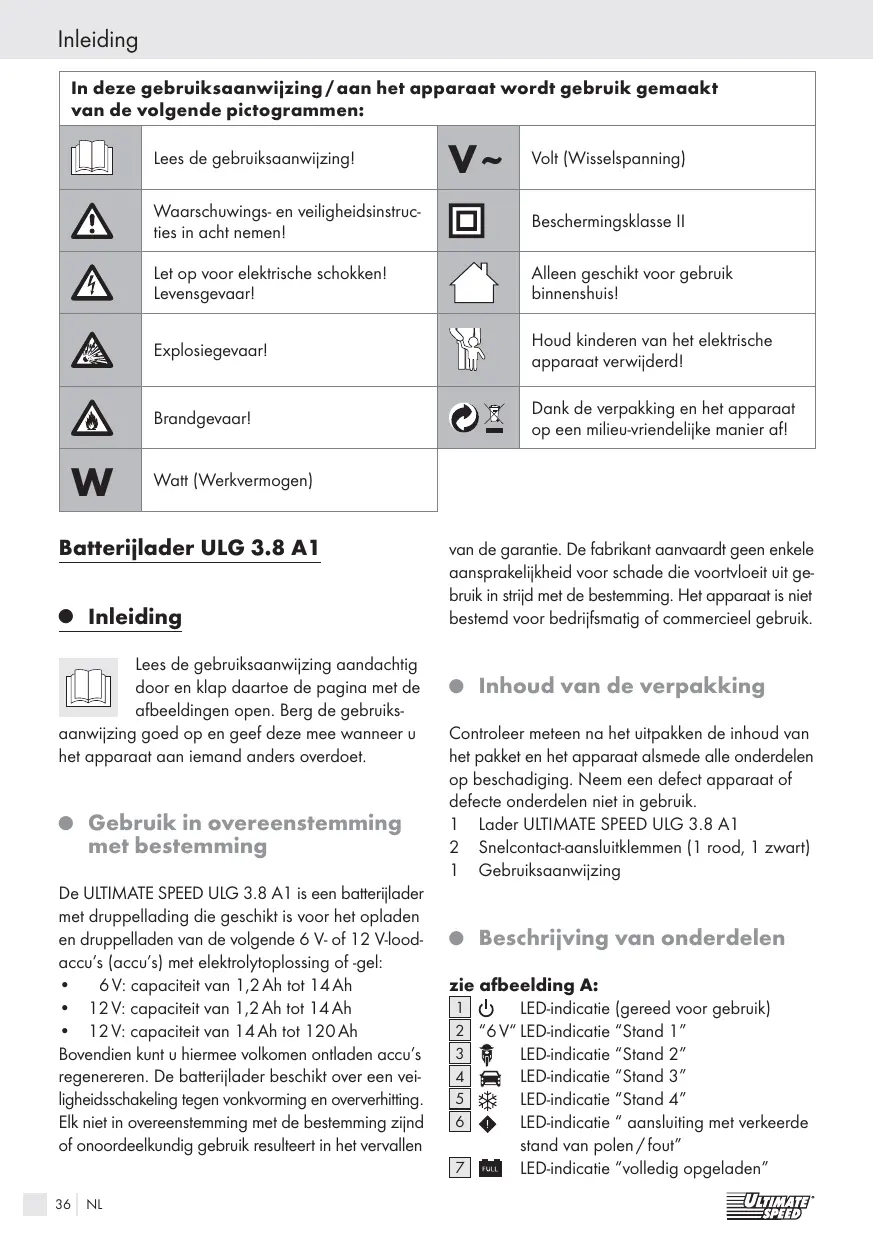

In denen gebruiksaanwijzing/aan het apparaat worden gebruik gemaakt van de volgende pictogrammen:
	Lees de gebruiksaanwijzing!	V~	Volt (Wisselspanning)
	Waarschuwings- en veiligheidsinstruc-ties in ache nemen!		Beschermingsklasse II
	Let op voor elektrische schokken! Levensgevaar!		Alleen geschikt voor gebruik binnenshuis!
	Explosiegevaar!		Houd kinderen van het elektrische apparaat verwijderd!
	Brandgevaar!		Dank de verpakking en het apparaat op een milieu-vriendelijk manier afl!
W	Watt (Werkvermogen)

Batterijlader ULG 3.8 A1

Inleiding

Lees de gelebruiksaanwijzing aandachtig door en klap daartoe de pagina met de afbeeldingen open. Berg de gelebruks-

aanwijzing goed op en geef deze mee wanner u het apparaat aan iemand anders overdoet.

- Gebruik in overeenstemming met bestemming

De ULTIMATE SPEED ULG 3.8 A1 is een batterijlader met druppellading die geschikt is voor het opladen en druppelladen van de volgende 6 V- of 12 V-loodaccu's (accu's) met elekrolytoplossing of -gel:

6V:capaciteit van 1,2Ah tot 14Ah
12V:capaciteit van 1,2Ah tot 14Ah
12V:capaciteit van 14Ah tot 120Ah

Bovendien kunt u hiermee volkomen ontladen accu's regenereren. De batterijlader beschikt over een veiligheidsschakeling gegen vonkvorming en oververhitting. Elk Niet in overeenstemming met de bestemming zichd of onoordeelkundig gebruik resulteert in het verrallen

van de garantie. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeituit gebruik in strijd met de bestemming. Het apparaat is Niet bestemd voor bedrijsmatig of commercieel gebruik.

Inhoud van de verpakking

Controleer meteen na het uitpakken de inhoud van het pakket en het apparaat alsmede alle onderdelen op beschadiging. Neem een defect apparaat of defecte onderdelen Niet in gebruik.

1 Lader ULTIMATE SPEED ULG 3.8 A1
2 Snelcontact-aansluitklemmen (1 rood, 1 zwart)
1 Gebruksaanwijzing

- Beschrijving van onderdelen

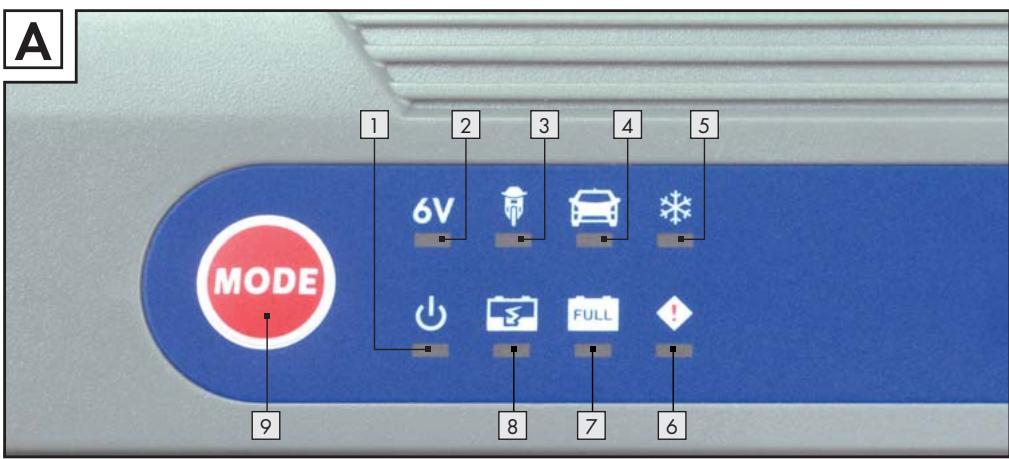

zie afbeelding A:

LED-indicatie (gereed voor gebruik)
2 "6V"LED-indicatie"Stand1"
3 LED-indicate "Stand 2"
4 LED-indicate "Stand 3"
5 染 LED-indicate "Stand 4"
6 LED-indicatie "aansluiting met verkeerde stand van polen / fou"
7 LED-indicatie "volledig opgeladen"

8 LED-indicatie "Laadprocedure actief" 9 Selectietoets "MODE"

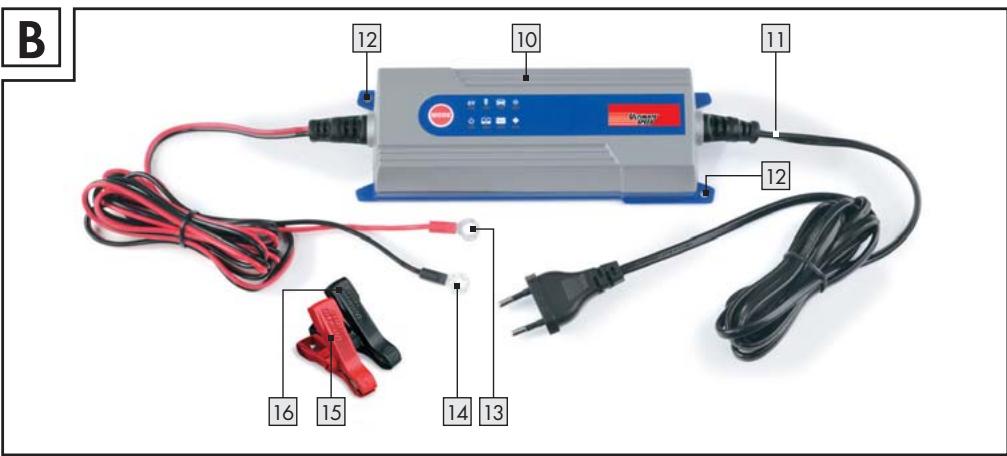

zie afbeelding B:

10 Lader
11Netkabel
12 Bevestigingsboringen
[13] "+"-pool-aansluitkabel (rood), incl. ringschoen
[14] " -" -pool-aansluitkabel (zwart), incl. ringschoen
15 " ^+ -pool-snelcontact-aansluitklem (rood), incl. rode bevestigingsschoef
16"-"-pool-snelcontact-aansluitklem (zwart), incl. zwarte bevestigingssschroef

Opgenomen vermogen: 60W

Keerstroom*: <5 mA (geen AC-ingang)

Nominale

uitgangspanning: 6V = - / 12V = -

Nominale

uitgangsstroom: 0,8A/3,8A

Laadspanning: 7,3V of 14,4V of 14,7V

Laadstroom: 0,8A± 10%

3,8A ± 10%

Batterijtype: 6 V-loodzuuraccu's

1,2Ah-14Ah

12V-loodzuraccu's

1,2Ah-120Ah

Beschermingsklasse

apparaat: IP 65 (stofdicht, beschermd gegen straalwater)

^* = Keerstroom is de stroom die de lader uit de accu verbruikt wanner er geen netstroom is aangesloten.

Veiligheid

Veiligheidsvoorschriften

GEVAAR! Voorkom levens- en letselgevaar door onoordeelkundig gebruik!
VOORZICHTIG! Gebruik het apparaat Niet wanner de kabel, het netsnoor of de netstekker beschadigd is. Beschadigen netsnooren beteken levensgevaar vanwege elektrische schok.
■ Als het netsnoer j beschadigd is, maar het dan uitsluitend door bevoegd en geschooldvakpersoneel repareren! Neem voor reparations contact op met het serviceadres in uw land!

BEVEILIG UZELF TEGEN EEN ELEKTRISCHE SCHOK! Gebruik

bij aansluiting van de lader een

schroevendraaier en een moersleutel met een handgreep met veiligheidsisolatie!

KEN! Waarborg bij een vast in het voertuig gemonteerde accu dat het voertuig uitgeschakeld is! Schakel de ontsteking UIT en breng de auto in parkeerpositie, met aangetrokken handrem (bijv. auto) of vastgemaakt touw (bijv. elektroboot)!

KEN! Onderbreek de stroomtoevoer maar de batterijlader voordat u verbindingen maar de accu sluit of opent.

• Sluit eerst de aansluitklem aan die nicht op de carrosserie aangesloten is. Sluit de andere aansluitklem op afstand van de accu en de benzineleiding aan op de carrosserie. Sluit de batterijlader pas daarna aan op het stroomnet.
• Onderbreek na het laden de stroomtoevoer maar de batterijlader. Verwijder pas daarna de aansluitklem van de carrosserie. Verwijderervolgens de aansluitklem van de accu.

GEVAAR VOOR ELEKTRISCHE SCHOK-KEN! Pak de aansluitkabel van de polen ("- " en "+"") uitsluitend vast aan het geisoleerde bereik!
GEVAAR VOOR ELEKTRISCHE SCHOKKEN! Voer de aansluiting op de accu en de contactdoos van de stoomtoevoer volledig gegen vocht beschermd uit.

GEVAAR VOOR ELEKTRISCHE SCHOK-KEN! Voer de montage, het onderhoud en de reingering van de batterijlader alleen uit bij onderbroken stroomtoevoer!
GEVAAR VOOR ELEKTRISCHE SCHOK-KEN! Verwijder bij een voortdurend in de auto aangesloten accu na het laden of druppelladen eerst de minpool-aansluitkabel (zwart) van de batterijlader van de accuminpool.

Laatkleine kinderen enjongeren nooit zonder toezicht inde buurt van de batterijlader!

Kinderen können möglichke gevaren bij de om-gang met elektrische apparaten nog nicht correct inschatten. Op kinderen dient toezicht te worden gehonden om te voorkomen dat ze met het product spelen.
Kinderen of Personen met onvoldoende kennis over en ervaring in de omgang met het apparaat of met beperkte lichamelijke, sensorische of geestige vermogens mogen het apparaat nicht zonder toezicht of voorafgaande instructie door een voor hun veiligheid verantwoordelijke persono gebruiken.

EXPLOSIEGEVAAR! Pas op voor een uiterst explosieve knalgasreactie! Waterstof kan

bij het opladen en druppelladen in gasvorm uit de accu stromen. Knalgas is een explosief mengsel van gasvormige waterstof en zuurstof. Bij contact met open vuur (vlammen, gloed of vonden) vindt de zogenaamde knalgasreactie plaats! Voer het opladen en druppelladen uit in een goed geventleerde ruimte met een bliksemafleider. Zorg dat bij het opladen en druppelladen geen open Licht of vuur (vlammen, gloed of vonden) aanwezig is!

EXPLOSIE- EN BRANDGEVAAR!

Zorg ervoor dat explosieve of brandbare stoffen bijv. benzine of

oplosmiddelen Niet hunnen ontstekenijdens het gebruik van de batterijlader!

WAARSCHUWING! EXPLOSIEV GASSEN! VLAMMEN EN VONKEN VER

MIJDEN! Zorg tijdens het laadproces voor voldoende ventilatie.

Plaats de batterijijdens het laadproces op een goed geventileerd oppervlak. In het andere geval kan het apparaat beschadigd worden.

EXPLOSIEGEVAAR! Waarborg dat de aansluitkabel van de pluspool geen contact maakt met een brandstoffleiding (bijv. benzineleiding)!
CORROSIEGEVAAR! Bescherm uw ogen en huid gegen corrosie door zuren (zwavelzuur) bij contact met de accu! Gebruik: zuuvaste veiligheidsbril, -bekleding en -handschoenen! Wanner uw ogen of huid in aanraking zichen gekomen net het zwavelzuur, spoelt u het betroffen deel van het lichaam af met veel stromend, helder water en raadpleegt u onmiddelijk een dokter!
Voorkom elektrische kortsluiting bij de aansluiting van de batterijlader op de accu. Sluit de aansluitkabel met de minpooluitsluitend aan op de minpool van de accu resp. op de carroserie. Sluit de aansluitkabel met de pluspooluitsluitend aan op de pluspool van de accu!
- Controleer voordat u de lader aansluit op de netstroom of de netstroom volgens de voorschriften is voorzien van een 230V 50Hz , geaarde nulfase, een 16A zekering en een FI-schakelaar (aardlekschakelaar)! In het andere geval kan het apparaat beschadigd worden.
Plaats de batterijlader Niet in de buurt van vuur, hitte of langdurige temperatuurinwerkingen boven 50^ ! Bij hogere temperaturen daalt het uitgangsvermögen van de batterijlader automatisch.
Beschadigijdens de montage van de batterijlader met schroeven geen leidingen voor brandstof, elektricitieit, remsysteme, hydraulica, water! In het andere geval dreigt levensgevaar en gevaar voor letsel!
Gebruik de batterijlader alleén met de bijgele-verte originele onderdelen!
Dek de batterijlader Niet af met voorwerpen! In het andere geval kan het apparaat beschadigd worden.
Beveilig de stroomcontactvlakken van de accu-.
tegen kortsluiting!
Gebruik de batterijlader uitsluitend voor het laden en druppelladen van onbeschadigde 6V-/12V-loodzuraccu's (met elekrolytoplossing of -gel)! In het andere geval kan materiele schade het gevolg zich.
Gebruik de batterijlader Niet voor het opladen en druppelladen van Niet-oplaadbare batterijen.

In het andere geval kan materielle schade het gevolg zich.

Gebruik de batterijlader Niet voor het laden en druppelladen van een beschadigde of bevroen accu! In het andere geval kan materièle schade het gevolg+zijn.
Neem voor aansluiting van de lader kennis van het onderhoud van de accu aan de hand van de gebruiksaanwijzing ervan! In het andere geval bestaat gevaar voor persoonlijk letsel en/of schade aan het apparaat.
Voordat u de lader aansluit op een accu die vast is aangesloten in een voertuig, dient u zich te informeren over het waarborgen van de elektrische verilgheid en het onderhoud aan de hand van de bedieningshandleiding van het voertuig! In het andere geval bestaat geleaar voor persoonlijk letsel en/of schade aan het apparaat.
Beschem het milieu en onderbreek de stroomtoevoer maar het laadapparaat wanner u het Niet gebruikt! Bedenk dat ook de standby-modus stroom verbruikt.
Wees altijd opmerkzaam en let altijd op met wat u doet. Ga altijd bedachtzaam te werk en gebruik de batterijlader Niet wanner u onge-concentreerd bent of u zich Niet goed voelt.

Producteigenschappen

Dit apparatus is bedoeld boor het opladen van uiteenlopende SLA-accu's (verzegelde blauwzuraccu's), die vooral worden gebruikt in personenauto's, motorfiieten en enkele andere typen voertuigen. Dit kannen bijvoorbeeld WET- (met vloeibaar elektrolyt), GEL- (met elektrolyt in gelsvorm) of AGM-accu's (met elektrolyt absorberende matten) zijn. Een speciale toepassing van het apparatus (ook wel "driefasenlaadstrategie" genoemd) maar het möglich de accu op te laden tot bijna 100% van zich capacititeit. Verder kunt u de batterijlader gedurende een langere periode op de accu aansluiten om de accu in een zo goed möglich teestand te houden.

Bediening

WAARSCHUWING! Trek alsijd eerst de steker uit de contactdoos voordat u werkzaamheden aan de batterijlader uityoert.
A WAARSCHUWING! GEVAAR VOOR ELEKTRISCHE SCHOKKEN! GEVAAR VOOR MATERIELE SCHADE! GEVAAR VOOR LETSEL! Waarborg dat u Niet op stroom, gas- of waterleidingen stoot wanneer u de schroeven in de wand boort. Controleer de wand eventueel met een leidingzoeker voordat u gaat boren.
Monteer de batterijlader eventeel op een plank of een wand. Schroef hiervoor twee schroeven door de bevestigingsboring op de plank of in de wand.

Aansluiten

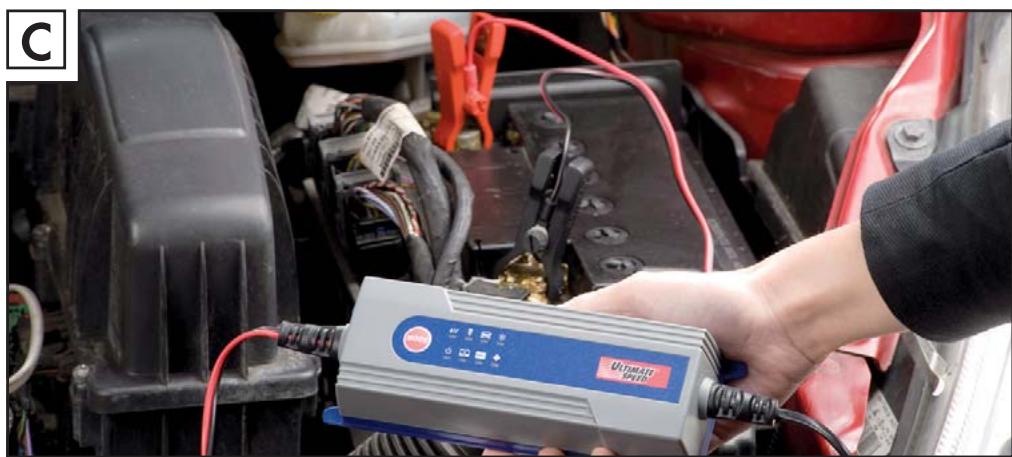

Voor het opladen en druppelladen van een vast in een voertuig aangesloten accu maakt u eerst de aansluitkabel met de minpool (zwart) van het voertuig los van de minpool van de accu. De minpool van de accu is in de regel verbonden met de carrosserie van het voertuig.
Haal cervolgens de aansluitkabel met de pluspool (rood) van het voertuig van de pluspool van de accu.
Klem eerst de "+"-pool-snelcontact-aansluklem (rood) 15 van de batterijlader op de "+"-pool van de accu (zie afb. C).
Klem de"-"pool-snelcontact-aanslutiklem (zwart) 16 op de"-"pool van de accu (zie afb.C).
Sluit de netkabel [1] van de batterijlader aan op de contactdoos.

- Loskoppelen

Haal het apparaat van de netstroom.
Verwijder de " - "pool-snelcontact-aanslutiklem (zwart) [16] van de " - "pool van de accu.
Verwijder de "+"-pool-snelcontact-aanslutiklem (rood) 15 van de "+"-pool van de accu.
Sluit de aansluitkabel met de pluspool van het voertuig waar aan op de pluspool van de accu.

Sluit de aansluitkabel met de minpool van het voertuig waar aan op de minpool van de accu.

- Laadstandkiezen

U kunt kiezen uit verschillende bedrijfsmodi om verschillende accu's bij verschillende omgevings-temperatureen op te laden.

Anders dan de meeste batterijladers beschicht dit apparaat over een speciale functie om een lege batterij/accu op-nieuw te konnen gebruiken. U kunt een volledig ontladen batterij/accu opnieuw opladen. Een beveiliging gegen verkeerde aansluiting en kortsluiting waarborgt een veilige laadprocedure. Door de ingebouwde elektronica begint de lader nicht meteen na aansluiting van de accu te werken, maar pas nadat een laadstand is gekozen. Zo worden vonden, die vaak optreden bij het aansluiten, voorkomen. Bovendien worden de batterijlader gestuurd door een interne MCU (microcomputer-eneheid).

- Reset/installingen wissen

Na aansluiting op de stroomvoorziening gaat het apparaat automatisch over op de basisstand en blijft het in de standbystand.

- Omschakelen:tussen de modi 1,2,3 en 4

Druke de keuzetoes MODE 9 dienovereenkomstig vaak acheer elkaar in. Het apparaat schakelt in de volgende volgorde maar de laadmodi: Stand-by MODE 1 "6V",MODE 2,MODE 3,MODE 4 en start verwolgens de volgende cyclus.

OPMERKING: Als u een 12 V-accu aansluit, kan MODUS 1 "6V" Niet worden geselecteerd. als u een 6V-accu aansluit, kan MODUS 2, 3, of 4 "12V" Niet worden geselecteerd.

OPMERKING: Wanneer u op de toets drukt, schakelt het apparaat over op de volgende laadstand en wordt deze UITgevoerd.

OPMERKING: Wonneer een accuECHTER na volledig opladen Niet van het lader wordt losgekoppeld, blijft de druppellaadstand actief, zichs wonneer de gebruiker overschakelt op een andere stand. Dit dient om een volledig opgeladen accu te beschermen gegen beschadiging.

Deze modus is geschikt om 6V-loodzuraraccu's met een capacititeit van minder dan 14 Ah te laden.

Druk op de toets MODE 9 om stand 1 te kiezen. Nadat dit is gedaan, brandt de bijbehorende LED-indicatie 6V 2. Wanneer u verder niets doet, wordt de elektronica automatisch samen met de LED-indicatie 8 geactiveerd en wordt de laadprocedure gestart met (een stroom van) 0,8A± 10% . Als de procedure zonder problemen verloopt, blijft de LED-indicatie 8 tijdens de volledige laadprocedure branden, tot de accu is opgeladen tot 7,3V / ± 0,25V Wanneer de accu volledig is opgeladen, brandt de LED-indicatie FULL 7 en verdwijnt de LED-indicatie 8. Het apparaat schakelt automatisch waar de druppelladingsmodus.

- Stand 2 "12V" (14,4V/0,8A)

Deze modus is geschikt om 12V-loodzuraccu's met een capacititeit van minder dan 14Ah te laden.

Druk op de toets MODE 9 om stand 2 te kiezen. Na dit proces brandt de dieinovereenkomstige LED-weergave 3. Wanner u verzolgens geen ander proces utvoert, schakelt de elektronica samen met de LED-weergave 8 automatisch en begint het laadproces. Als de procedure zonder problemen verloopt, blijft de LED-indicatie 8 tijdens de volledige laadprocedure branden, tot de accu is opgeladen. Wanner de accu volledig is opgeladen, brandt de LED-indicatie FUL 7 en verwijdnt de

LED-indicatie 8. Het apparatus schakelt automatisch maar de druppelladingsmodus.

- Stand 3 "12V" (14,4V/3,8A)

Deze modus worden hoofdzakelijk gebruikt om 12Vloodzuraccu's met een capaciteit van meer dan 14Ah onder normale voorwaarden op te laden.

Druk op de toets MODE om stand 3 te kiezen. Wanner uervoigens geen ander proces uityoert, schakelt de elektronica samen met de LEDweergave 4 in en begint het laadproces. Wanner het proces probleemloos uitgevoerd wordt, blijft de LED-weergave 8 tijdens het complete ladingsproces ingeschakeld totdat de accu opgeladen is. Wanner de accu volledig opgeladen is, brandt de LED-weergave FULL 7 en de LED-weergave 8 dooft. Het apparaat schakelt automatisch maar de druppelladingsmodus.

- Stand 4※“12V”(14,7V/3,8A)

Deze modus worden gebruikt om 12V-loodzuuraccu's met een capacititeit van meer dan 14Ah onder koude omstandigheden of om sommige AGM-accu's vanmeer dan 14Ah op te laden.

Druk de keuzetoets MODE 9 om modus 4 te kiezen. Zodra u de gewenste modus hebt gekozen, begint de dievenovereenkomstige LEDweergave 5 direct te branden. Wanner u geen verdere instelleningen uityoert, schakelt de elektronica in na afloop van een bepaalde vertraging aan het begin van het laadproces. In deze modus is de laadstroomdezelfde als in "modus 3 ^ .Wanner het proces probleemloosuitgevoerd wordt, begint de LED-weergave 8 te branden, de elektronica is ingeschakeld en blift ingeschakeld totdat de accu opgeladenis.Zodra de accu geladen is, schakelt de batterijlader overaar de druppelladingsmodus. Nu dooft de LED-weergave 8 en de LEDweergave full 7 brandt om de actuele status wee ter geven.

• Lege (verbruikte, overladen) 12V-accu's regenereren/ opladen

Wanner de batterijlader op een accu aangesloten wordt en het laadproces start, herkent de batterijlader automatisch de accuspanning. De lader schakelt over op de druppellaadstand wanner de spanning binnen het bereik van 7,5V± 0,5 tot 10,5V± 0,5V ligt.

Het druppelladen gaat door tot de accuspanning toeneemt tot 10,5V± 0,5V. Zodra rechte toestand bereikt is, schakelt de batterijlader over maar de normale laadmodus die u tevoren hebt gekozen. Nu kan de accu snel en veilig worden opgeladen. Met deze procedure konnen de meeste lege accu's weeer worden opgeladen en opnieuw worden gebruikt.

OPMERKING: Tijdens de impulslading knippert de ledweergave 8.

- Beveiligingsfunctie van apparaat

Zodra een afwijkende situatie optreedt, zoals bijv. een kortsluiting, een kritiek spanningsverlies tijdens het laadproces, een open stroomkring of een omgekeerde aansluiting van uitgangsklemmen, schakelt de acculader de elektronica uit en schakelt het system omiddelijk terug maar de uitgangspositie om schade te voorkomen.

Als u geen andere instelling uitvoert, blijft het systeme in de standbystand. Bij omgekeerd aansluten van de klemmen Licht bovendien de LED-indicatie "aansluiting met verkeerde stand van polen/fout" 6

Oververhittingsbeveiling

Als het apparaat tijdens het opladen te heet wordt, dan wordt automatisch het uitgangsvermogen verlaagd. Hierdoor wordt het apparaat beschermd gegen beschadiging.

- Onderhoud en reiniging

A WAARSCHUWING! Trek altiijd eerst de steker uit de contactdoos Voorat u werkzaamheden aan de batterijlader uittvoert.

Het apparatus is onderhoudsvrij.

Schakel het apparaatuit.
Reinig de kunstof oppervlakken van het apparaat met een droge doek. Gebruik in geen geval oplosmiddelen of andere agressieve schoonmaakmiddelen.

Service

WAARSCHUWING! Laat uw apparaten door het servicepunt of een gekwalificeerd vakpersoneel en alleén met originele onderdelen repareren.

Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.

WAARSCHUWING! Laat de steker of de aansluitleiding altijd door de fabrikant van het apparatusat of door diens technische Dienst repareren. Op deze

wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.

- Garantie

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontrolererd. Bewaar a.u.b.de kassabon als aankoopbewijs. Als uaanspraak wilt make nparantie,neem dan a.u.b. Telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegardeerd.

De garantie geldt alleen voor materiaal- of fabrica-gefouten,ECHTERNietvoor transportschade,of voor onderdelen die aan slijtage onderhevig zich,of voor beschadigingen aan breekbare delen,bijv. schake

laars of accu's. Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doel-einden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die Niet door ons geauthoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie Niet beperkt.

De garantieperiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen. Schade en gebreken die möglich reeds bij de aankoop aanwezig zijn,要去en direct na het uitpakken worden gemeld,ui terlijk darüber twee dagen na de dag van aankoop. Na verwrijkden van de garantieperiode要去en alle voorkomende reparations vergoed worden.

NL Kompernass Service Netherland

Tel.: [phone]

e-mail: [e-mail]

- Afvoer

De verpakking bestaat uit milieuvriendelijke materialen die u via deplaatselijke recyclingdiensten kurz afvoeren.

Voer elektronische apparaten Niet af via het huisafval!

Conform de Europese richtlijn 2002/96/EC betreffende afgedankte elektrische en elektronische apparatus en de omzetting waarvan maar nationaalrecht要去en oude elektrische gereedschappen seperaat worden ingezameld en op milieuvriendelijk wijze worden gerecycled.

Over de afvoermogelijkheden van oude elektrische apparaten kurz u bij uw gemeente informeren.

Accu afvoeren

U bent als eindverbruiker wettelijk (batterijverordening) verplicht, alle gebruekte batterijen terug te gehen.

Batterijen met schadelijke stoffen zijn gekenmerkt met het hiernaast afgebeelde symbool dat wijst op het verbod, deze bij het huisafval te deponeren. De benamingen voor het betreffende zware metaal zich: Cd = cadmium, Hg = kwiksilver, Pb = lood

Geef oude batterijen af bij een milieupark van uw stad of gemeente of bij uw handelaar. U verrult uw wettelijke plichten en levert tevens een belangrijke bijdrage aan de milieubescherming.

Conformiteitsverklaring/Producent C

Wij, Komperna GmbH, documentverantwoordelijke person: de heer Felix Becker, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat dit product voldoet aan de volgende normen, normatieve documents en EG-richlijnen:

EG-laagspanningsrichtlijn (2006/95/EC)

Elektromagnetische compatibiliteit (2004/108/EC)

Benaming van het product: Batterijlader ULG 3.8 A1 ULTIMATE SPEED

Date of manufacture (DOM): 09-2010
Serienummer: IAN 52513

Bochum, 30.09.2010

Technische wijzigingen binnen het kader van de verderontwikkeling zijn voorbehonden.

IAN52513

KOMPERNASS GMBH

Burgsstraße 21

D-44867 Bochum
