GEBRUIKSAANWIJZING KH 4256 AIR PUMP ULTIMATE SPEED

Informatie bij deze gebruiksaanwijizing. 44

Auteursrecht 44

Gebruik overeenstemming met bestemming 44

Waarschuwingen. 45

Veiligheid. 46

Basisveiligheidsvoorschriften 46

Apparaatbeschrijving. 48

Opstellen en aansluiten 48

Veiligheidsvoorschriften 48

Inhoud van het pakket en inspectie van transport 48

Uitpakken. 49

De verpakking afvoeren. 49

Eisen aan de plaat van opstelling 49

Elektrische aansluiting 49

Bediening en bedrivif 50

Opblaasmodus 50

Luchtpompmodus 50

Luchtdruk meten 51

Reiniging 52

Opbergen/Afvoeren. 52

Opbergen 52

Apparaat afdanken 52

Appendix. 53

EG Conformiteitsverklaring 54

Garantie 55

Service. 55

Importeur 55

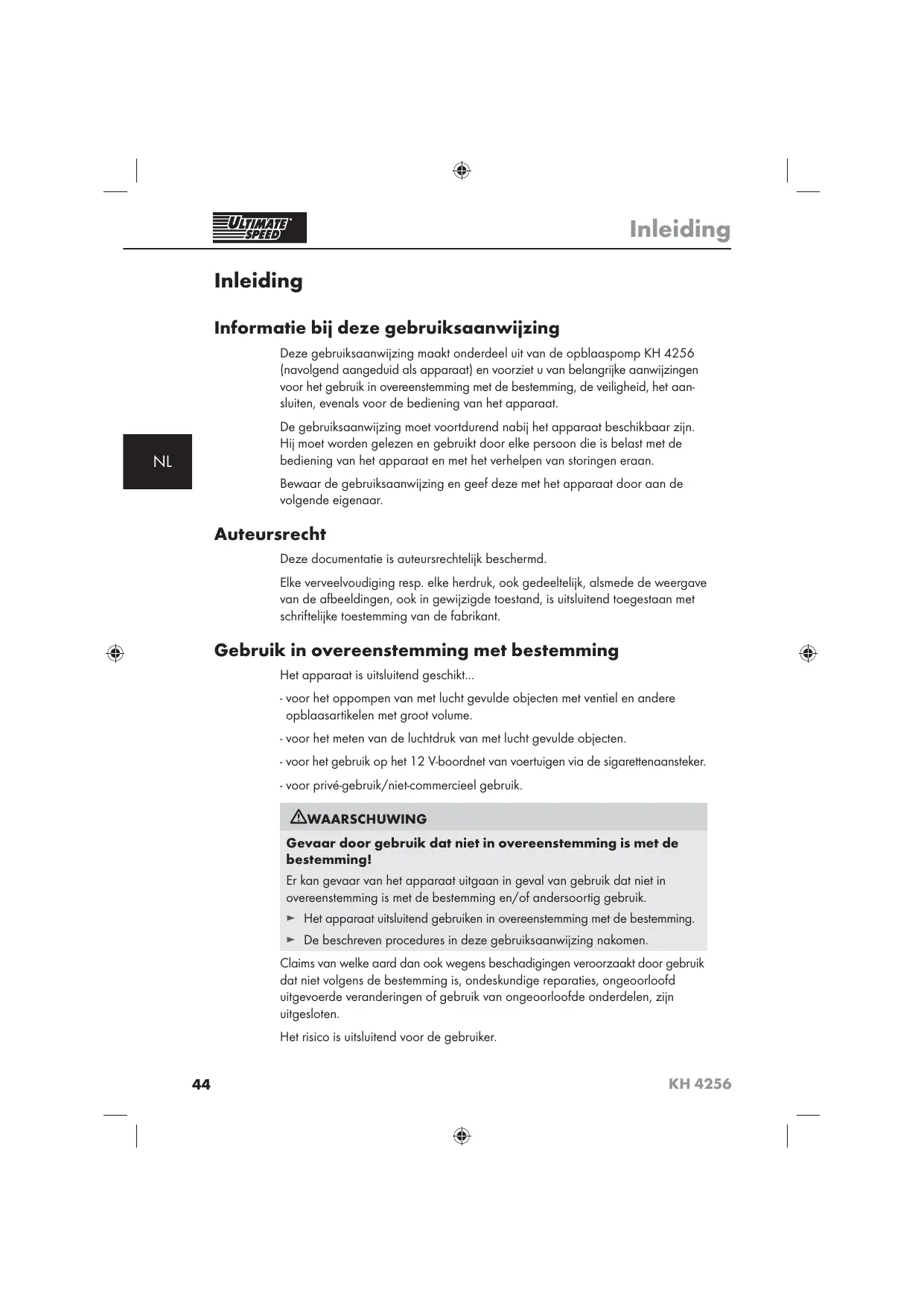

Inleiding

Informatie bij deze gebruiksaanwijzing

Deze gebruiksaanwijzing maakt onderdeel UIT van de opblaaspomp KH 4256 (navolgend aangeduid als apparaat) en voorziet u van belangrijke aanwijzingen voor het gebruik in overeenstemming met de bestemming, deeiligheid, het aansluiten, evenals voor de bediening van het apparaat.

De gebruksaanwijzing要去vortdurend nabij het apparaat beschikbaar zijn. Hij moet worden gelezen en gebruikt door elke persoon die is belast met de bediening van het apparaat en met het verhelpen van storingen eraan.

Bewaar de gebruiksaanwijizing en geef deze met het apparaat door aan de volgende eigenaar.

Auteursrecht

Deze documentatie is auteursrechtelijk beschermd.

Elke verveelvoudiging resp. elke herduk, ook gedeelijk, alsmede de weergave van de afbeeldingen, ook in gewijzigde toestand, is uitsluitend toegestaan met schriftelijke toestemming van de fabrikant.

Gebruik in overeenstemming met bestemming

Het apparatus isuitsuitend geschikt...

• voor het oppompen van met lucht gemulde objeven met ventiel en andere opblaasartikelen met groot volume.
• voor het meten van de luchtdruk van met lucht gezulde objecten.
• voor het gebruik op het 12 V-boardnet van voertuigen via de sigarettenaansteker.
• voor privé-gebruik/niet-commercialieel gebruik.

WAARSCHUWING

Gevaar door gebruik dat nicht in overeenstemming is met de bestemming!

Er kan gevaar van het apparaat uitgaan in geval van gebruik dat Niet in overeenstemming is met de bestemming en/of andersoortig gebruik.

Het apparatusaat uitsluitend gebruiken in overeenstemming met de bestemming.
De beschreiben procedures in deze gebruiksaanwijzing nakomen.

Claims van welke aard dan ook wegens beschadigingen veroorzaakt door gebruik dat Niet volgens de bestemming is, ondeskundige reparaties, ongeoorloofduitgevoerde veranderingen of gebruik van ongeoorloofde onderdelen, zichuitgesloten.

Het risico isuitsluitend Voor de gebruiker.

Waarschuwingen

In de onderhavige gebruiksaanwijzing worden volgende waarschuwingen gebruikt:

GEVAAR

Een waarschuwing van dit gevarenniveau betekent een dreigend gevaarlijke situatie.

Als de gevaarlijke situatie nicht worden vermeden, kan dit de dood of ernstig letsel tot gevolg hebben.

Volg de aanwijzingen in deze waarschuwing op om het gevaar van de dood of ernstig letsel van Personen te vermijden.

WAARSCHUWING

Een waarschuwing op dit niveau van gevaar duidt op een eventuele gevaarlijke situatie.

Als de gevaarlijke situatie nicht worden vermeden, kan dit letsel tot gevolg haben.

De aanwijzingen in deze waarschuwing opvolgen om persoonlijk letsel te vermijden.

LET OP

Een waarschuwing op dit niveau van gevaar duidt op een eventuele materiele schade.

Als de gevaarlijke situatie nicht worden, kan dit materièle schade tot gevolg hebben.

De aanwijzingen in deze waarschuwing opvolgen om materiele schade te vermijden.

OPMERKING

Een opmerking wijst op extra informatie, die de omgang met het apparaat vergemakkelijk.

Veiligheid

In dit hoofdstuk krijt u belangrijke veiligheidsinstrumenties voor de omgang met het apparaat.

Dit apparaat voldoet aan de gestelde veiligeidsvoorschriften.

Verkeerd gebruik kan personlijke en materiaïe schade tot gevolg hebben.

Basisveiligheidsvoorschriften

Dit apparatus is nicht bedoeld voor gebruik door Personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of geestelijkke vermogens of met gebrek aan ervaring en/of gebrek aan kennis, tenzij ze onder toezicht staan van een voor hun verilgheid verantwoordelijkke persoon of van die persoon aanwijzingen krijgen voor het gebruik van het apparatus.
Bij kinderen is supervisieoodzakelijk om ervoor te zorgen dat ze Niet met het apparaat spelen.
Houd het apparaat uit de buurt van kinderen en huisdieren. Kinderen onder-schatten vaak de gezaren in de omgang met elektrische apparaten.
Richt het apparaat in geen geval op uzelf of andere personen als het in werkking is, vooral Niet op ogen en oren. Er bestaat letselgevaar.
Laat het apparaat nooit onbeheerdijdens het gebruik en let op de vul-instructies van het opblaasartikel. Het opblaasartikel kan uit elkaar barsten en zwaar letsel veroorzaken.
Bewaar het apparaat op een droge plaats en buiten bereik van kinderen.
Gebruik het apparaat Niet tijdens de rit. Het bedieren van het apparaat tijdens de rit kan ongevallen tot gevolg hebben.
Gebruik het apparaat uitsluitend als de motor is uitgeschakeld, om het milieu nicht onnodig te belasten.
- Controller het apparaat vór het gebruik op uitwendig zichbare schade. Neem een defect apparaat of een apparaat dat geallen is Niet in gebruik.
Stel het apparaat Niet bloot aan regen en vochtige weersomstandigheden en laat het Niet in aanraking komen met water. Er bestaat het gevaar van een elektrische schok.
Houd alle openingsen van het apparaat vrij als het in werkig is. De openingsen Niet met handen of vingers sluiten en het apparaat Niet afdekken. Er bestaat gevaar voor oververhitting.
Let erop, dat er geen zand en geen anderekleine vreemde voorwerpen terechtkomen in de luchtinlaat- of luchtuiltaat-openingen. Deze kunnen het apparaat beschadigen.

Gebruik het apparaat Niet in de nabijheid van ontvlambare vloeistoffen of gassen. Geen hare dampen aanzuigen. Wordt hier Niet op gelet, bestaat er brand- en explosiegevaar.
Zet het apparaat uit en trek de auto-adapter uit de sigarettenaansteker:
- als u het apparaat Niet gebruikt;
- als u het apparaat onbeheerd laat;
- als u het apparaat schoonmaakt;
- als het netsnoer beschadigd is;
- na het binnendringen van vreemde voorwerpen of in geval van ongewone geluiden.
Gebruik alleen de meegeleverde accessoires. Het is alleen bij deze onderden gegarandeerd, dat zij zullen voldoen aan de veiligheidseisen.
Probeer het apparaat Niet zich te repareren.
Verzekert u zich ervan, dat het netsnoer van het apparaat onbeschadigd is en Niet worden gelegd over hete vlakken en/of scherpe kanten.
Gebruik het apparaat Niet, als de auto-adapter of het netsnoer beschadigd is.
Trek de auto-adapter meteen UIT de sigarettenaansteker, als het netsnoer of de auto-adapter beschadigd is.
Het netsnoer van dit apparaat kan nicht worden verrangen. Als het netsnoer beschadigd is, moet het apparaat afgevoerd worden.
Laat reparations aan het apparaat alleen uitvoeren door geauthoriserde speciaalzaken of door de klantenservice.
Open in geen geval de behuizing van het apparaat. Als stroomgeleidende aansluitingen worden aangeraakt en de elektrische en mechanische constructie veranderd, bestaat er gevaar voor stroomschokken.
■ Bescherm het apparaat gegen vocht en het binnendringen van vloeistoffen. Dompel het apparaat nooit onder in water, zet het apparaat Niet neer in de buurt van water enplaats geen met vloeistof bevulde voorwerpen (bijv. vazen) op het apparaat. Er bestaat gevaar voor stroomschokken.
Sluit het netsnoer alleen aan op een sigarettenaansteker in het voertuig. Let op de instructies van de voertuigfabrikant voor het gebruik van de sigarettenaansteker.

Apparaatbeschrijving

Luchtuilaat-opening
2 Functieschakelaar
Luchtdrukweergave in

• kg/cm² (binnenste, rode schaalverdeling)
• lb / in^2 (buitenste, Zwarte schaalverdeling)

4 Netsnoer met auto-adapter
5 Aansluitventiel met vastzethendel
6 Ventieladapter-opzetsukken voor de luchtuilaat-opening 1
Ventieladapter-inzetstukken voor het aansluitventiel met vastzehendel 5

Opstellen en aansluten

Veiligheidsvoorschriften

WAARSCHUWING

Bij de ingebruikname van het apparaat kan er persoonlijke en materièle schade optreden!

Neem de volgende veiligheidsinstructies in acht om gevaren te vermijden:

Verpakkingsmaterial mag nicht als speelgoed worden gebrukt. Er bestaat verstikkingsgevaar.
Neem de aanwijzingen voor de eisen aan de plaats van opstellen en voor de elektrische aansluiting van het apparaat in acht om persoonlijke en materiele schade te vermijden.

Inhoud van het pakket en inspectie van transport

Het apparaat worden standaard met volgende componenten geleverd:

Opblaaspomp KH 4256
6 ventieladapters voor verschillende ventieltypes
- Deze gebruksaanwijzing

OPMERKING

Controller of de levering compleet is en of er sprake is van zichbare schade.
Bij een onvolledige levering of bij beschadigingen door een verkeerde vergakking of door het transport neemt u contact op met de Service-Hotline (zie hoofdstuk Service).

Uitpakken

Haal alle onderdelen van het apparaat en de gebruiksaanwijzing uit de doos.
Verwijder al het verpakkingsmateriaal.

De verpakking afvoeren

De verpakking beschermt het apparaat gegen transportschade. De verpakkingsmaterialen zich Niet schadelijk voor het milieu en gekozen uit afvoertechnische aspecten en.daaromrecyclebaar.

Het terugvoeren van de verpakking in de materiaalkringloop is een besparing op grondstoffen en redueert het ontstaan van afval. Voer verpakkingsmaterialen die Niet更是 worden gezruukt af conform deplaatselijke geldende voorschriften.

OPMERKING

• Indien möglich de originele verpakking bewaren gedurende de garanti-periode van het apparaat, om het apparaat in geval van een garantie-kwestie volgens de voorschriften te können verpakken.

Eisen aan de plaat van opstelling

Voor een veilig en storingsvrij gebruik van het apparaat要去 deplaats van opstelling voldoen aan de volgende voorwaarden:

Plaats het apparaat op een stevig, vlakke en horizontale ondergrond.
Plaats het apparaat Niet in een stoffige, hete, natte of erg vochtige omgeving, of in de buurt van brandbaar materiaal.

Elektrische aansluiting

LET OP

Laat het aansluitsnoer Niet over hoeken hangen (struikelblokeffect).
Verzekert u zich ervan, dat het aansluitsnoer van het apparaat onbeschadigd is en Niet worden gelegd over hete vlakken en/of scherpe kanten.
Let erop, dat het aansluitsnoer Niet strak gespannen of geknikt worden.

Bediening en bedrijf

In dit hoofdstuk kriigt u belangrijke aanwijzingen over de bediening en het bedrijf van het apparaat.

Verzekert u zich ervan, dat het apparatusaatuitgeschakeld is (functieschakelaar 2 in stand "0" en sluit het netsnoer aan op de sigarettenaansteker.

LET OP

Het apparaat is Niet geschikt voor continu gebruik. Een gebruik van longer dan 30 minuten opblaas-modus (10 minuten luchtpomp-modus) kan leiden tot oververhitting en beschadiging van het apparaat. Zet het apparaat na de aangegeven vrijui en gebruik het pas waar, als de motor afgekoeld is.

Opblaasmodus

Haal het ventielkapje van het opblaasartikel.
Monteer het passende ventiliadapter-opzetstuk ⑥ op de luchtuitlaat-opening 1 van het apparatus.
Steek het ventieladapter-opzetstuk 6 in het ventiel van het opblaasartikel.
Zet het apparaat aan, door de functieschakelaar 2 in de stand "ll" te zetten.
Als het gewenste vulvolume is bereikt, zet u het apparaatuit (functieschakelaar 2 in stand "0" ) en verwijdert u het ventieladapter-opzetstuk 6uit het opblaasartikel.
Zet het ventielkapje van het opblaasartikel er weeer op.

Luchtpompmodus

Controller of er voor het ventiel van het op te pompen object een ventiel-adapter-inzetstuk ±b 要去 worden gebruikt.
Als dat het geval is: druk het passende ventieladapter-inzetstuk 7 in de opening van het aansluitventiel 5 en druk de vastzethendel omlaag.
Gebruikt u geen ventieladapter-inzetasuk 7 let er dan op, dat de sluiting van het aansluitventiel 5 geopend is. In geopende toestand要去 de vastzethendel maar afterwards wijzen.
Steek het geopende aansluitventiel op het ventiel van het op te pompen object en druk het omlaag, zodate het vastzit.
Sluit het aansluitventiel ⑤ door de vastzehendel omlaag te drukken. Verzekert u zich ervan, dat het aansluitventiel Niet meer los kan latent.
Zet het apparaat aan, door de functieschakelaar 2 in de stand _e^ te zetten.

Controleer de stijgende luchtdruk op de luchtdrukweergave ③. Zodra de gewenste waarde is bereikt, zet u het apparaatuit (functieschakelaar 2 in stand ^ 0^ ).
Open de vastzehendel van het aansluitventiel ⑤ en trek het aansluitventiel (samen met ventieladapter-inzetstuk ⑦ , indien gezebruikt) van het ventiel van het opgepompte object af.

Luchtdruk meten

OPMERKING

Om de luchtdruk te meten van een met lucht bevuld object heeft het apparaat geen stroomvoorziening nodig.
Controller of er voor het ventiel van het op te pompen object een ventiel-adapter-inzetstuk ±b 要去 worden gezruikt. Als dat het geval is: druk het passende ventieladapter-inzetstuk in de opening van het aansluitventiel en druk de vastzehendel omlaag.
Gebruikt u geen ventieladapter-inzetasuk 7 let er dan op, dat de sluiting van het aansluitventiel 5 geopend is. In geopende toestand要去 de vastzethendel maar,achteren wijzen.
Steek het geopende aansluitventiel op het ventiel van het op te pompen object en druk het omlaag, zodate het vastzit.
Sluit het aansluitventiel ⑤ door de vastzehendel omlaag te drukken. Verzekert u zich ervan, dat het aansluitventiel Niet meer los kan latent.
Lees de luchtdruk op de luchtdrukweergave 3 van het apparatus.
Open de vastzehendel van het aansluitventiel ⑤ en trek het aansluitventiel (samen met ventieladapter-inzetstuk ⑦ , indien gebruikt) van het ventiel van het met lucht gezulde object af.

Reiniging

GEVAAR

Gevaar voor een elektrische schok!

Zet het apparaat uit en trek de auto-adapter uit de sigarettenaansteker, voordat u begint met het schoonmaken.

LET OP

Beschadiging van het apparaat!

Let erop, dat er bij het schoonmaken geen vocht in het apparaat indringt, om onherstelbare schade aan het apparaat te vermijden.
Gebruik geen agressieve schoonmaak, resp. oplosmiddelen. Deze zouden het oppervlak van het apparaat(AP)knen aantasten.
Reinig de oppervlakken en de ventilatiesleuven van het apparaat met een zachte, droge doeck of met een penseel.

Opbergen/Afvoeren

Opbergen

Bewaar het apparaat op een schone, droge plaats zonder directe instraling van zonlicht.

Apparaat afdanken

Deponeer het apparaat in geen geval bij het normale huisvuil.
Dit product is onderworpen aan de Europese richtlijn 2002/96/EC.

Voer het toestel af via een erkend afvalverwerkingsbedrijf of via uw gemeenteiniging. Neem de momenteel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw gemeenteinigingsdienst.

Appendix

Technische gegevens

Luchtpomp

Max. bereik drukindicatie 17 bar /250 Psi

Kortstondig gebruik 10 min. AAN, 30 min. UIT

Opblazen

Kortstondig gebruik 30 min. AAN, 30 min. UIT

Geluidsdrukemissie (LpAd) 77 dB(A)

Geluidsdrukniveauu (LwAd) 92 dB(A)

Bedriiftemperatuur +5 - + 40^

Vochtigheid 5 - 90% (geen condensatie)

Afmetingen 22× 15× 12cm

Gewicht ca. 930 g

EG Conformiteitsverklaring

CE

Wij, Kompernaβ GmbH, Burgstraße 21, D-44867 Bochum, documentverantwoordelijke person Semi Uguzlu, verklaren geheel op eigener verantwoording, dat het product voldoet aan alle voorschriften van de machinerichtlijn 2006/42/EC en de EMV-richtlijn 2004/108/EC.

Type/apparatabenameing:

Ultimate Speed Opblaaspomp KH 4256

Serienummer:

IAN53356

Toegepaste geharmoniseerde normen:

EN 60335-1: 2002 + A11 + A1: 04 + A12 + A2: 06 + A13: 08 + A14: 10

EN 62233: 2008

EN 1012-1: 1996

EN ISO 14121-1: 2007

EN ISO 12100-1: 2003 + A1: 2009

EN ISO 12100-2: 2003 + A1: 2009

EN 55014-1:2006

EN 55014-2: 1997 + A1: 2001 + A2: 2008

Bochum, 07.02.2010

Hans Kompernaβ

Bedrijsleider

Garantie

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

Bewaar a.u.b. de kassabon als aankoopbewijs. Mocht u aanspraak wollen make n op de garantie, neem dan Telefonisch contact op met uw serviceadres. Alleen op die manier is een kostenloze verzending van uw product gegardeerd.

OPMERKING

De garantie geldt uitsluitend voor materiaal- of fabricagefouten,ECHTER NIET voor transportschade, voor aan slijtage onderhevige delen of voor beschadigingen van breekbare onderdelen, bijv. schakelaars.

Het product isuitsuitend bestemd voor privé-gebruik en Niet voor bedrijsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons geauthoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie.

Uw wettelijke rechten worden door deze garantie nicht beperkt.

De garantieperiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen.

Schade en gebreken die möglich reeds bij de aankoop aanwezig zich, moeten direct na het uitpakken worden gemeld, uiterlijk darüber tweeagens na de dag van aankoop.

Na verstijken van de garantieperiode要去en alle voorkomende reparaties vergoed worden.

Service

Kompernass Service Netherland

Tel.: [phone]

E-Mail: [e-mail]

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com
