KH 4256 AIR PUMP - Pompe à air ULTIMATE SPEED - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini compresseur d'air / Pompe à air
Marque	ULTIMATE SPEED
Modèle	KH 4256
Dimensions (L × l × H)	22 × 15 × 12 cm
Poids	Environ 930 g
Alimentation	12 V DC (via allume-cigare)
Consommation électrique	6 A (mode pompe) / 5 A (mode compresseur)
Pression de service max.	2,8 bars / 40 PSI
Débit d'air	4,5 L/min
Modes de fonctionnement	Compresseur (30 min ON, 30 min OFF) / Pompe à air (10 min ON, 30 min OFF)
Niveau sonore (émission)	77 dB(A)
Niveau de puissance sonore	92 dB(A)
Plage de température de service	+5 à +40 °C
Humidité admissible	5 à 90 % (sans condensation)
Affichage de pression	Manomètre analogique (kg/cm² rouge, lb/in² noir) jusqu'à 17 bars / 250 PSI
Accessoires fournis	6 adaptateurs de valve, câble avec adaptateur allume-cigare, mode d'emploi
Sécurité	Fonctionnement intermittent pour éviter surchauffe ; arrêt automatique non, mais recommandation de pause
Entretien	Nettoyer avec un chiffon sec et doux ; ne pas immerger
Garantie	3 ans
Service après-vente (France)	0800 808 825 / [e-mail]

FOIRE AUX QUESTIONS - KH 4256 AIR PUMP ULTIMATE SPEED

Comment utiliser la pompe en mode compresseur ?

Retirez le capuchon de la valve, placez l'adaptateur approprié sur la sortie d'air, insérez-le dans la valve, puis allumez l'appareil (commutateur en position I). Éteignez après gonflage et retirez l'adaptateur.

Puis-je utiliser cette pompe pour gonfler des pneus de voiture ?

Oui, en mode compresseur. Utilisez l'adaptateur adapté à la valve du pneu et respectez la pression recommandée (max. 2,8 bars / 40 PSI).
Note : Ne pas dépasser 30 minutes d'utilisation continue.

Comment mesurer la pression sans gonfler ?

Branchez la valve de raccordement sur l'objet sans allumer l'appareil. Le manomètre affiche la pression en kg/cm² (échelle rouge) ou lb/in² (échelle noire).

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion de l'adaptateur allume-cigare et l'état du fusible du véhicule. Assurez-vous que le commutateur est en position I. Si le problème persiste, contactez le service après-vente.

Quels adaptateurs sont fournis avec l'appareil ?

Six adaptateurs de valve différents : trois pour l'ouverture de sortie d'air (mode compresseur) et trois inserts pour la valve de raccordement (mode pompe). Ils permettent d'adapter l'appareil à divers types de valves.

Combien de temps puis-je utiliser l'appareil en continu ?

En mode compresseur : maximum 30 minutes, puis pause de 30 min. En mode pompe à air : maximum 10 minutes, puis pause de 30 min. Le non-respect peut endommager l'appareil.

L'appareil est-il adapté aux gonflables de grande taille (matelas, piscines) ?

Oui, en mode pompe à air avec le raccord approprié. Le débit de 4,5 L/min permet de gonfler des volumes moyens. Pour de très grands objets, le temps de gonflage sera plus long.

Comment nettoyer l'appareil ?

Éteignez l'appareil et débranchez-le. Nettoyez les surfaces et les fentes d'aération avec un chiffon doux et sec ou un pinceau. N'utilisez pas de produits agressifs ni d'eau.

Puis-je utiliser une prise 230 V avec cet appareil ?

Non, l'appareil fonctionne exclusivement en 12 V DC via l'allume-cigare d'un véhicule. Ne pas brancher sur secteur, cela endommagerait l'appareil.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez le manuel. Si le problème persiste, contactez le service après-vente Kompernaß : France 0800 808 825, Suisse 0848 000 525, ou par email. Ne tentez pas de réparer vous-même.

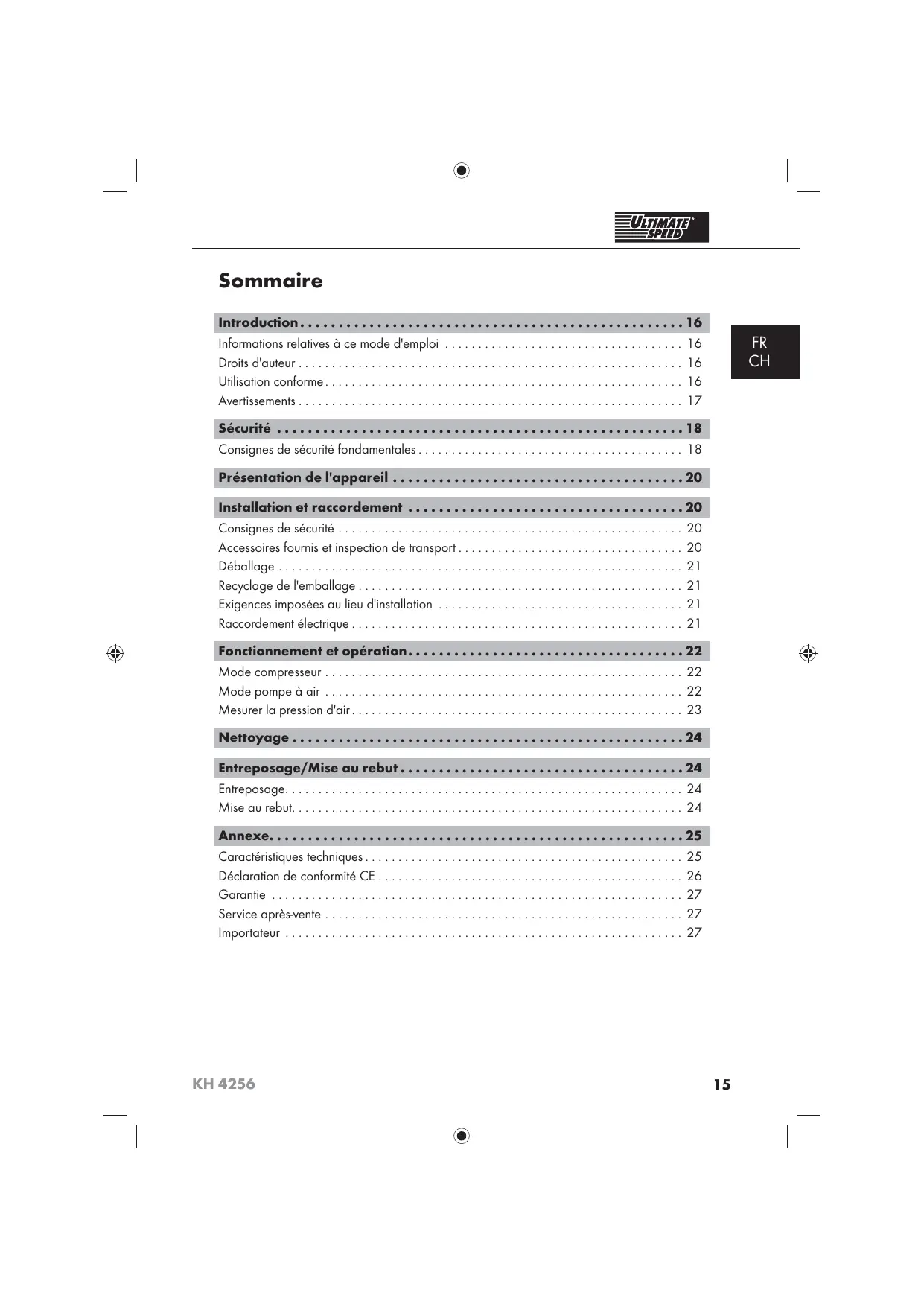

MODE D'EMPLOI KH 4256 AIR PUMP ULTIMATE SPEED

Informations relatives à ce mode d'emploi 16 Droits d'auteur 16 Utilisation conforme 16 Avertissements 17

Sécurité 18

Consignes de sécurité fondamentales 18

Installation et raccordement 20

Consignes de sécurité 20 Accessoires fournis et inspection de transport 20 Déballage 21 Recyclage de l'emballage 21 Exigences imposées au lieu d'installation 21 Raccordement électrique 21

Fonctionnement et opération 22

Mode compresseur 22 Mode pompe à air 22 Mesurer la pression d'air 23

Entreposage/mise au rebut 24

Entreposage. 24 Mise au rebut. 24

Annexe 25

Caractéristiques techniques 25 Déclaration de conformité CE 26 Garantie 27 Service après-vente 27 Importateur 27

Informations relatives à ce mode d'emploi

Ce mode d'emploi fait partie intégrante du mini compresseur d'air KH 4256 (désigné ci-après par appareil) et vous donne des indications importantes pour l'usage en bonne et due forme de l'appareil, la sécurité, le raccordement ainsi que l'opération de l'appareil.

Le mode d'emploi doit en tout temps être accessible à proximité de l'appareil. Il doit être lu et appliqué par chaque personne qui est chargée d'utiliser l'appareil et de réparer ses défaillances.

Conservez ce mode d'emploi et remettez-le au nouveau propriétaire de l'appareil.

Droits d'auteur

Cette documentation est protégée par les droits d'auteur.

Toute reproduction ou réimpression, y compris sous forme d'extraits, ainsi que la reproduction des illustrations, y compris dans un état modifié, n'est admise qu'avec l'autorisation écrite du fabricant.

Utilisation conforme

L'appareil est exclusivement destiné à...

• gonfler des objets replis d'air avec la valve et d'autres objets à gonfler à gros volume.
• mesurer la pression d'air des objets repliés d'air.
• fonctionner sur le réseau de bord à 12 V par le biais de l'allume-cigare.
• une utilisation privée et non commerciale.

Danger par l'usage non conforme!

L'appareil peut désigner un danger en cas d'usage non conforme et/ou d'usage divergent.

Utiliser l'appareil exclusivement de manière conforme à sa destination. Respecter les procédures décrites dans ce mode d'emploi.

Tous les dommages découlant d'une utilisation non conforme à l'usage prévu, de réparations inappropriées, de modifications apportées sans autorisation ou de l'utilisation de pièces de rechange non agrées, ne seront pas pris en compte.

La personne opérant l'appareil est seule à assumer le risque.

Avertissements

Les avertissements suivants sont utilisés dans ce mode d'emploi :

Un avertissement de ce niveau de danger signale une situation eventuelle dangereuse.

Si la situation dangereuse n'est pas évitée, elle peut déboucher sur un décès ou de graves blessures.

Il faut suivre les instructions de ces avertissements pour éviter tout risque de décès ou de graves blessures de personnes.

Un avertissement de ce niveau de danger signale une situation potentiellement dangereuse.

Des accidents peuvent résulter de l'incapacité à éviter la situation dangereuse.

Voilà pourquoi il est important de suivre les instructions figurant dans cet avertissement, pour éviter que des personnes ne soient blessées.

Un avertissement de ce niveau de danger signale un dommage matériel potentiel.

Si vous ne pouvez éviter la situation dangereuse, cela peut entraîner des dommages matériels.

Suivre les instructions dans cet avertissement pour éviter tous les dommages matériels.

Remarque

• Une remarque signale des informations supplémentaires qui facilitent la manipulation de l'appareil.

Sécurité

Ce chapitre contient des consignes de sécurité importantes se rapportant à la manipulation de l'appareil.

Cet appareil est conforme aux consignes de sécurité prescrites.

Une utilisation non conforme peut provoquer des blessures corporelles et des dégâts matériels.

Consignes de sécurité fondamentales

Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sur des appareils, s'ils n'ont pas été surveillés ou initiés au préalable. Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil. - Gardez l'appareil hors de portée des enfants et des animaux domestiques. Les enfants sous-estiment fréquemment le danger lors de la manipulation d'appareils électriques. En cours d'opération, n'orientez jamais l'appareil sur vous-même ou sur d'autres personnes, en particulier pas sur les yeux et les oreilles. Il y a risque de blessures! N'opérez jamais l'appareil sans surveillance et respectez les consignes de remplissage de l'objet à gonfler. L'article à gonfler peut en effet éclater et provoquer des blessures graves. Conservez l'appareil à un endroit sec et hors de portée des enfants. N'utilisez pas l'appareil en cours de déplacement. L'opération de l'appareil en cours de déplacement peut entraîner des accidents. Utilisez exclusivement l'appareil lorsque le moteur est éteint, pour ne pas solliciter l'environnement de manière inutile. Vérifiez la présence de dommages visibles extérieurs avant l'usage de l'appareil. Ne mettez pas en service un appareil endommagé ou ayant subi une chute. N'exposez pas l'appareil à la pluie ou à des conditions météorologiques humides et évitez de le mettre en contact avec de l'eau. Il y a un risque de choc électrique. - Maintenez l'ensemble des ouvertures libres en cours d'opération. Ne fermez pas les ouvertures avec des mains ou des doigts et ne recouvrez pas l'appareil. Il y a un risque de surchauffe. Veillez à ce que ni du sable, ni d'autres particules étrangères ne pénètrent dans les ouvertures d'entrée et de sortie d'air. Ceux-ci pourraient endommager l'appareil.

N'utilisez pas l'appareil à proximité de liquides ou de gaz inflammables. N'aspirez pas de vapeurs chaudes. En cas de non-respect, il y a un risque d'incendie ou d'explosion.

Eteignez l'appareil et retirez l'adaptateur voiture de l'allume-cigare :

• lorsque vous n'utilisez pas l'appareil;
• lorsque vous laissez l'appareil sans surveillance;
• lorsque vous nettoyez l'appareil;
• lorsque le câble de raccordement est endommagé;
• après la pénétration de corps étrangers ou en cas de bruits bizarres.

Utilisez uniquement les accessoires fournis. Seules ces pièces garantissant en effet la satisfaction des critères de sécurité. N'essayez pas de réparer l'appareil par vos propres moyens. Assurez-vous que le câble de raccordement de l'appareil n'est pas endommagé et ne passe pas sur des surfaces chaudes et/ou des arêtes vives. N'utilisez pas l'appareil si l'adaptateur voiture ou le câble de raccordement sont endommagés. En cas de dommages sur le câble de raccordement ou l'adaptateur voiture, veuillez immédiatement retirer l'adaptateur voiture de l'allume-cigare. Le câble de raccordement de cet appareil ne peut pas être remplacé. Si le câble est endommagé, l'appareil doit être détruit. Confiez les réparations sur l'appareil exclusivement à des entreprises agréées ou au service après-vente. N'ouvrez en aucun cas le boîtier de l'appareil. En cas de contact avec des raccordements sous tension et en cas de modification de la structure électrique et mécanique, il existe un danger d'électrocution. - Protégez l'appareil de l'humidité et de la pénétration de liquides. Ne plongez jamais l'appareil sous l'eau, n'installez pas l'appareil à proximité de l'eau et ne posez pas d'objets remplis d'un liquide (par ex. vases) sur l'appareil. Il y a un risque de choc électrique. Raccordez le câble de raccordement uniquement à un allume-cigare dans votre véhicule. Veuillez respecter les consignes du constructeur du véhicule pour utiliser l'allume-cigare.

Présentation de l'appareil

• Ouverture de sortie d'air 2 Commutateur de fonctionnement 3 Affichage de la pression d'air en kg/cm² (échelle intérieure rouge)

• lb/in² (échelle noire extérieure)

Cable de raccordement avec adaptateur voiture 5 Valve de raccordement avec levier de blocage 6 Modules d'adaptateurs de valve pour l'ouverture de la sortie d'air 1 7 Inserts d'adaptateurs de valve pour la valve de raccordement avec levier de blocage 5

Lors de la mise en service de l'appareil, des blessures corporelles et des dégâts matériels peuvent être occasionnés!

Respectez les consignes de sécurité suivantes, afin d'éviter tous dangers :

• Les matériaux d'emballage ne sont pas un jouet et ne doivent donc pas être considérés comme tels. Il y a un risque d'étouffement. Respectez les consignes sur les exigences imposées au lieu d'installation et sur le raccordement électrique de l'appareil, afin d'éviter les blessures corporelles et les dégâts matériels.

Accessoires fournis et inspection de transport

L'appareil est équipé par défaut des composants suivants :

• Mini compresseur d'air KH 4256, 6 embouts pour différents types de valves
• Ce mode d'emploi

Remarque

Vérifiez que la livraison est bien complète et qu'elle ne présente pas de dommages apparents. En cas de livraison incomplète ou de dégats résultat d'un emballage non approprié ou du transport, veuillez prendre contact avec la hotline du SAV (voir chapitre Service après-vente).

Déballage

Sortez du carton toutes les pièces de l'appareil et les instructions d'utilisation. Retirer tous les matériaux d'emballage.

Recyclage de l'emballage

L'emballage protège l'appareil de tous dommages éventuels au cours du transport. Les matériaux d'emballage ont été sélectionnés selon des critères de respect de l'environnement et de recyclage, de sorte qu'ils peuvent être recyclés.

Le recyclage de l'emballage dans le circuit des matériaux permet d'économiser les matières premières tout en réduisant le nombre de déchets. Recyclez les matériaux d'emballage qui ne sont plus utilisés en conformité avec les règles locales en vigueur.

Remarque

Dans la mesure du possible, conservez l'emballage d'origine pendant la période sous garantie, afin de pouvoir emballer l'appareil en bonne et due forme pour l'expédition si vous étiez amené à faire valoir la garantie.

Exigences imposées au lieu d'installation

Pour une utilisation sûre et sans erreurs de l'appareil, son lieu d'installation doit répondre aux conditions suivantes :

Placez l'appareil sur une surface solide, plane et à l'horizontal. Evitez d'installer l'appareil dans un environnement chaud, mouillé ou très humide ou à proximité de matériel inflammables.

Attention

Ne laissez pas le câble de raccordement pendre sur les angles (risque de trébucher). Assurez-vous que le câble de raccordement de l'appareil n'est pas endommagé et ne passe pas sur des surfaces chaudes et/ou des arêtes vives. Veillez à ce que le câble de raccordement ne soit pas tendu de manière excessive ou ne soit pas plié.

Fonctionnement et opération

Ce chapitre contient des remarques importantes sur le fonctionnement et l'opération de l'appareil.

Assurez-vous que l'appareil est éteint (commutateur de fonctionnement 2 en position "0") et branchez le câble de raccordement sur l'allume-cigare.

Attention

L'appareil n'est pas adapté à la mise en service en continu. L'opération en mode compresseur pendant plus de 30 minutes (10 minutes en mode pompe à air) peut entraîner la surchauffe de l'appareil et finir par l'endommager. Eteignez l'appareil après le temps prescrit et ne le remettez en service qu'une fois que le moteur a refroidi.

Mode compressor

Retirez le capuchon de la valve de l'objet à gonfler. Placez l'embout adaptateur de valve approprié ⑥ sur l'ouverture de sortie d'air ① de l'appareil. Insérez l'embout adaptateur de valve approprié ⑥ dans la valve de l'objet à gonfler. Allumez l'appareil en mettant le commutateur de fonctionnement ② en position "I". Lorsque le volume de remplissage souhaité est atteint, éteignez l'appareil (commutateur de fonctionnement ② en position "0") et retirez l'embout adaptateur de valve ⑥ de l'objet à gonfler. Installez à nouveau le capuchon de la valve de l'objet que vous souhaitez gonfler.

Mode pompe à air

Vérifiez s'il faut utiliser un embout adaptateur de valve pour la valve de l'objet à gonfler ⑦. Si c'est le cas : enfoncez l'embout adaptateur ⑦ dans l'ouverture de la valve de raccordement ⑤ et appuyez le levier de blocage vers le bas. Si vous n'utilisez aucun embout adaptateur de valve ⑦, assurez-vous que la fermeture de la valve de raccordement ⑤ est ouverte. En position ouverte, le levier de blocage doit être tourné vers l'arrière. Insérez la valve de raccordement ouverte ⑤ sur la valve de l'objet à gonfler et poussez-la vers le bas, afin qu'elle soit fermement assise. Fermez la valve de raccordement ⑤, en poussant le levier de blocage vers le bas. Assurez-vous que la valve de raccordement ne puisse plus se desserrer. Allumez l'appareil en mettant le commutateur de fonctionnement ② en position "1".

Vérifiez la pression de l'air croissant sur l'écran d'affichage de la pression d'air ③. Dès que la valeur souhaitée est atteinte, éteignez l'appareil (commutateur de fonctionnement ② en position "0"). Ouvrez le levier de blocage de la valve de raccordement ⑤ et tirez la valve de raccordement (avec l'embout adaptateur ⑦, le cas échéant) de la valve de l'objet qui a été gonflé.

Remarque

L'appareil n'a pas besoin d'une alimentation électrique pour mesurer la pression d'air d'un objet rempli d'air. Vérifiez s'il faut utiliser un embout adaptateur de valve ⑦ pour la valve de l'objet rempli d'air. Si c'est le cas : enforcez l'embout adaptateur de valve ⑦ dans l'ouverture de la valve de raccordement ⑤ et appuyez le levier de blocage vers le bas. Si vous n'utilisez pas d'embout adaptateur de valve ⑦, assurez-vous que le dispositif de blocage de la valve de raccordement ⑤ est ouvert. En position ouverte, le levier de blocage doit être tourné vers l'arrière. Insérez la valve de raccordement ouverte ⑤ sur la valve de l'objet à gonfler et poussez-le vers le bas, afin qu'elle soit fermement assise. Fermez la valve de raccordement ⑤, en poussant le levier de blocage vers le bas. Assurez-vous que la valve de raccordement ne puisse plus se desserrer. Lisez la pression d'air sur l'écran d'affichage de l'air ③ de l'appareil. Ouvrez le levier de blocage de la valve de raccordement ⑤ et tirez la valve de raccordement (avec l'embout adaptateur de valve ⑦, s'il a été utilisé) de la valve de l'objet qui a été gonflé d'air.

DANGER

Eteignez l'appareil et retirez l'adaptateur automobile de l'allume-cigare, avant de commencer le nettoyage.

Dégâts sur l'appareil!

Assurez-vous lors du nettoyage qu'aucune humidité ne pénètre dans l'appareil pour éviter tous dommages irréparables sur l'appareil. N'utilisez pas de produits de nettoyage agressifs et de solvants. Ils pourraient en effet endommager la surface de l'appareil. Nettoyez la surface et les fentes d'aération de l'appareil à l'aide d'un chiffon doux, sec ou à l'aide d'un pinceau.

Entreposage

Entreposez l'appareil à un endroit propre, sec, qui n'est pas directement exposé au soleil.

Mise au rebut

Le produit ne doit jamais être jeté dans la poubelle domestique normale. Ce produit est assujetti à la directive européenne 2002/96/EC.

Remettez l'appareil destiné au recyclage à une entreprise spécialisée ou au centre de recyclage de votre commune. Respectez la réglementation en vigueur. En cas de doutes, contactez votre organisme de recyclage.

Pompe à air

Tension nominale 12 V DC

Consommation électrique 6A

Pression de service 2,8 bars / 40 Psi

Volume d'air transporté 4,5 l/min.

Zone d'affichage de la pression max. 17 bars / 250 Psi

Opération par intermittence 10 min. ALLUMÉ, 30 min. ÉTEINT

Compresseur

Tension nominale 12 V DC

Consommation électrique 5A

Opération par intermittence 30 min. ALLUMÉ, 30 min. ÉTEINT

Niveau sonore d'émissions (LpAd) 77 dB(A)

Niveau de puissance sonore (LwAd) 92 dB(A)

Température de service +5-+40°C

Humidité 5 - 90% (pas de condensation)

Dimensions 22 × 15 × 12 cm

Poids env. 930 g

Déclaration de conformité CE

Nous, Kompernaß GmbH, Burgstraße 21, D-44867 Bochum, responsable de documents Semi Uguzlu, déclarons sous notre propre responsabilité que le produit est conforme à toutes les exigences de la directive machine 2006/42/EC et de la directive CEM 2004/108/EC.

Type/désignation de l'appareil :

Ultimate Speed Mini compresseur d'air KH 4256

IAN 53356

Normes harmonisées appliquées :

EN 60335-1: 2002 + A11 + A1: 04 + A12 + A2: 06 + A13: 08 + A14: 10

EN 62233: 2008

EN 1012-1: 1996

EN ISO 14121-1: 2007

EN ISO 12100-1: 2003 + A1: 2009

EN ISO 12100-2: 2003 + A1: 2009

EN 55014-1:2006

EN 55014-2: 1997 + A1: 2001 + A2: 2008

Cet appareil bénéficiait de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution.

Veuillez conserver le ticket de caisse en guise de preuve d'achat. Dans le cas où la garantie s'applique, veuillez appeler le service après-vente concerné.

Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.

Remarque

• Cette prestation de garantie vaut uniquement pour les erreurs de matériaux et de fabrication, mais pas pour les dommages de transport, pièces d'usure ou pour les dommages subsis par les pièces fragiles, tels que par ex. le commutateur.

Le produit est exclusivement destiné à un usage et non commercial. La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brute et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé.

Cette garantie ne constitue pas une restriction de vos droits légaux.

La période de garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées.

Les dommages et défauts présents à l'achat doivent être signalés immédiatement après le déballage, et au plus tard deux jours après la date d'achat.

Les réparations qui doivent être effectuées après expiration de la période sous garantie sont payantes.

FR Kompernaß Service France

Tel.: [phone]

E-Mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

E-Mail: [e-mail]

Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com
