GEBRUIKSAANWIJZING KC-110 ROLAND

Gebruikershandleiding

WARNING: THIS APPARATUS MUST BE EARTHED

Gebruikershandleiding

KC-110

STEREO KEYBOARD AMPLIFIER

Een compacte en krachtige keyboardversterker met stereo-effect en een vermogen van 30 W

• Een ideaal compact formaat voor thuisgebruik.
• Met ingebouwde krachtige stereo-eindversterker met een vermogen van 30 W (15 W + 15 W) (als de netstroomadapter wordt gebruikt).
• Met een breed stereobereik via twee 6,5 inch (16 cm) luidsprekers en twee tweeters.

Gebruik met twee voedingsbronnen mogelijk: acht AA-batterijen of een netstroomadapter (p. 4)

- Dankzij de twee voedingsbronnen kunt u het apparaat overal gebruiken.

U kunt het apparaat ook buiten gebruiken in combinatie met een muziekinstrument op batterijen.

- Ook oplaadbare (nikkel-metaal-hydride-)batterijen kunnen worden gebruikt.

Met alkalinebatterijen kan ongeveer 7 uur worden gespeeld en met nikkel-metaal-hydridebatterijen ongeveer 8 uur.

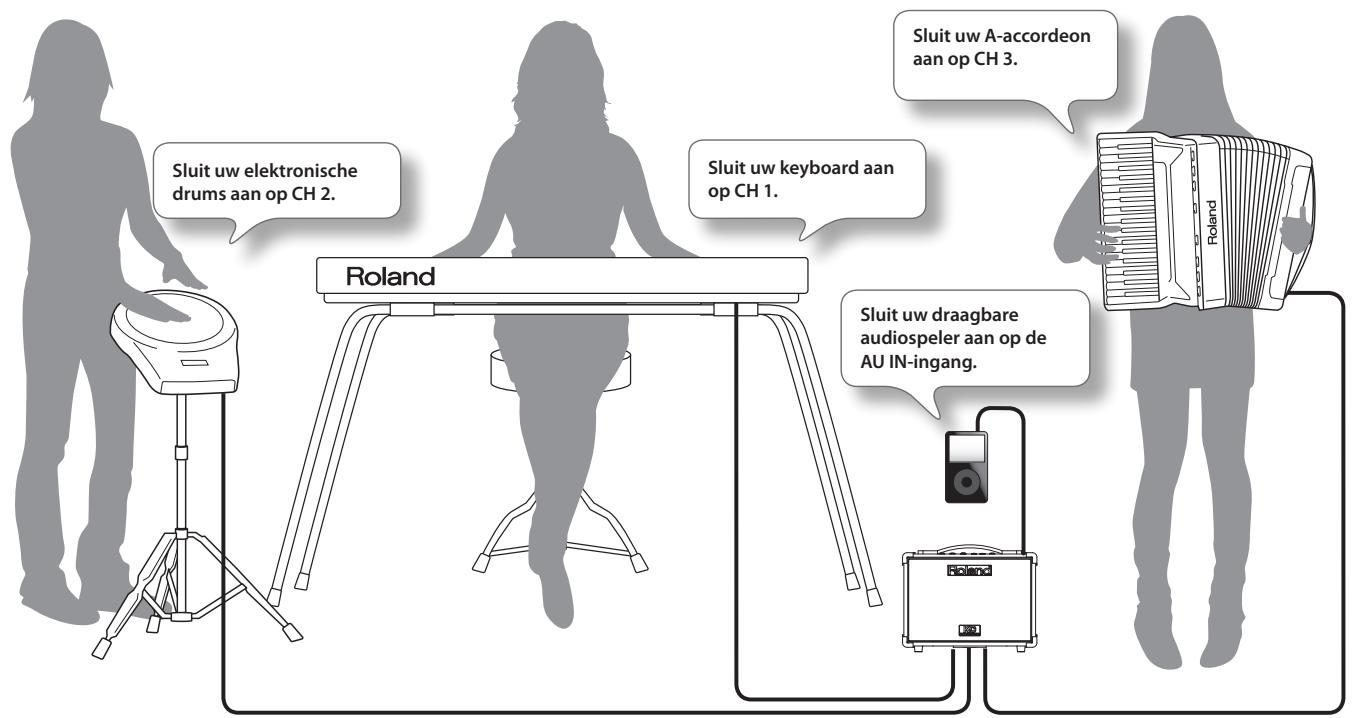

Een zeer complete versterker met in- en uitgangen voor gebruik met stereoapparaten, microfoons, draagbare audiospelers en meer (p. 7)

- Naast de invoer voor een microfoon/instrument en twee stereo-ingangen is de versterker ook uitgerust met AUX IN-ingangen om uw cd-speler of draagbare audiospeler aan te sluiten en met LINE OUT-uitgangen.

Dit is de ideale versterker voor een keyboardspeler/zanger of voor gebruik als monitor bij kleine mixtoepassingen of als PA-systeem.

- De hoofdtelefoonaansluiting is handig om 's nachts te oefenen, of tijdens soundchecks (p. 6).

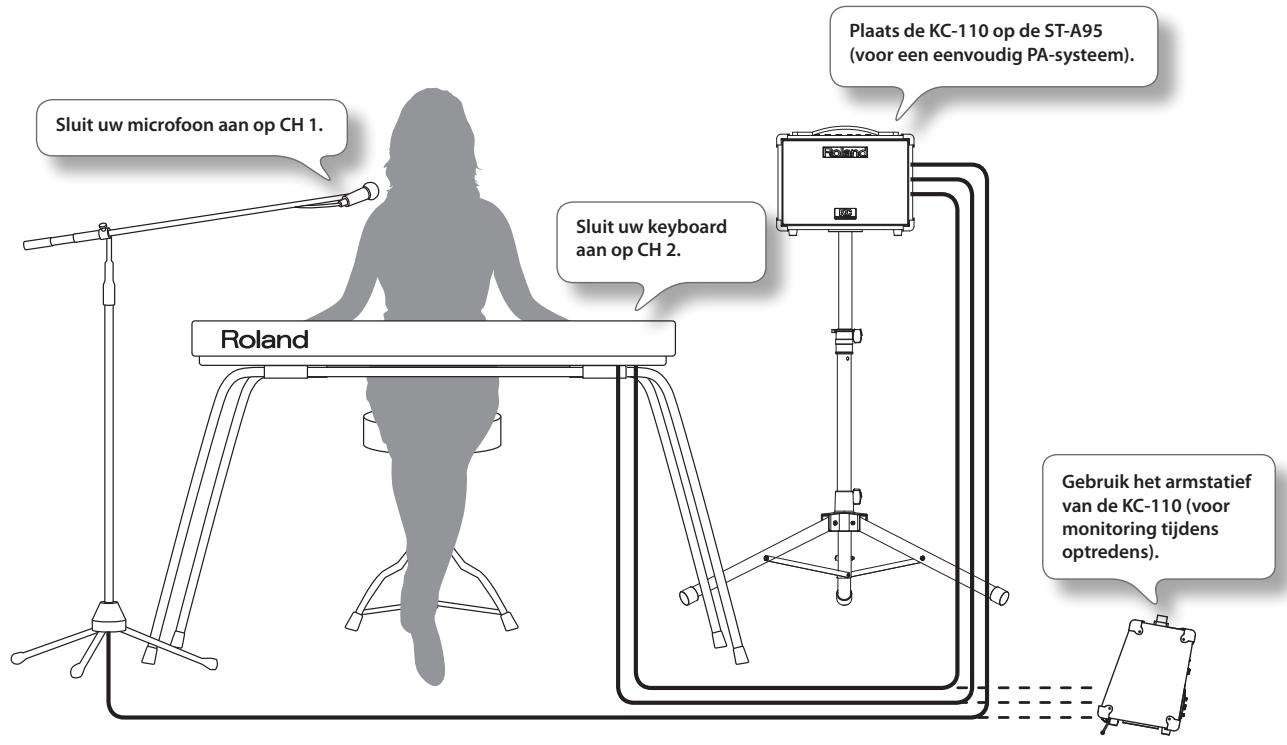

Kan in allerlei omstandigheden worden gebruikt met behulp van een luidsprekerstatief of het geïntegreerde armstatief (p. 9)

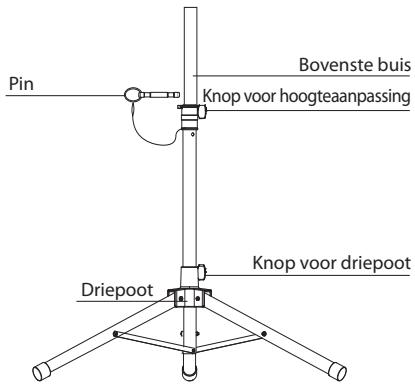

• U kunt de KC-110 met een apart verkrijgbaar luidsprekerstatief (ST-A95) gebruiken als eenvoudig PA-systeem of monitor.
• Dankzij het geïntegreerde armstatief kunt u de KC-110 in een handige hoek op de vloer plaatsen voor monitoring.

Digitale effecten van hoge kwaliteit (p. 5)

- Ingebouwd galmeffect en choruseffect in stereo (p. 6).

Het choruseffect brengt de chorussignalen in de lucht bij elkaar en heeft ook een WIDE-modus. Dit brede en volle choruseffect creëert een gevoel van ruimte dankzij de stereo-eigenschappen van de versterker.

- U kunt een voetschakelaar (apart verkrijgbaar) aansluiten, zodat u het effect kunt in- of uitschakelen met uw voet (p. 7).

Lees de onderstaande hoofdstukken zorgvuldig voordat u dit apparaat gebruikt: 'HET APPARAAT VEILIG GEBRUIKEN' en 'BELANGRIJKE OPMERKINGEN' (p. 2; p. 3). Deze hoofdstukken bevatten belangrijke informatie over de juiste bediening van het apparaat. Om er bovendien zeker van te zijn dat u elke functie van uw nieuwe apparaat goed begrijpt, kunt u het beste de gehele gebruikershandleiding lezen. De handleiding moet als handig naslagwerk worden bewaard.

INSTRUCTIES TER VERMIJDING VAN BRAND, ELEKTRISCHE SCHOKKEN OF VERWONDING VAN PERSONEN
Over de aanduidingen ⚠ WAARSCHUWING en ⚠ OPGELET

⚠ WAARSCHUWING	Gebruikt voor instructies die de gebruiker waarschuwen voor levensgevaarlijke risico's of risico's op verwondingen indien het apparaat verkeerd wordt gebruikt.
⚠ OPGELET	Gebruikt voor instructies die de gebruiker waarschuwen voor risico's op verwondingen of materiaalschade indien het apparaat verkeerd wordt gebruikt.* Materiaalschade verwijst naar schade of negatieve effecten die veroorzaakt worden met betrekking tot de woning en de volledige inrichting, alsook huisdieren.

Over de symbolen

	Het symbool waarschuwt de gebruiker voor belangrijke instructies en waarschuwingen. De specifieke betekenis van het symbool wordt bepaald door het pictogram binnen de driehoek. Het symbool links wordt gebruikt voor algemene waarschuwingen voor gevaar.
	Het symbool waarschuwt de gebruiker voor items die nooit mogen worden gebruikt (verboden). De specifieke handeling die niet mag worden gedaan, wordt door het pictogram binnen de cirkel aangeduid. Het symbool links betekent dat het apparaat nooit gedemonteerd mag worden.
	Het symbool wijst de gebruiker op handelingen die moeten worden uitgevoerd. De specifieke handeling die moet worden uitgevoerd, wordt door het pictogram binnen de cirkel aangeduid. Het symbool links geeft aan dat het netsnoer uit het stopcontact moet worden getrokken.

LET STEEDS OP HET VOLGENDE

⚠WAARSCHUWING
Sluit de stroomkabel van dit apparaat aan op een geaard stopcontact.
Open het apparaat of de netstroomadapter niet (en voer er geen wijzigingen aan uit).
Probeer het apparaat niet te herstellen of onderdelen ervan te vervangen (behalve als deze handleiding specifieke instructies geeft om dit te doen). Laat het onderhoud uitvoeren door uw handelaar, het dichtsbijzijnde Roland Service Center of een erkende Roland-distributeur, zoals vermeld op de pagina 'Informatie'.
Installeer het apparaat nooit op plaatsen die:• aan extreme temperaturen worden blootgesteld (bijv. direct zonlicht in een gesloten voertuig, in de buurt van een verwarmingsleiding, op materiaal dat warmte genereert);• nat zijn (bijv. baden, wasruimten, op natte vloeren);• worden blootgesteld aan damp of rook;• worden blootgesteld aan zout;• vochtig zijn;• aan regen worden blootgesteld;• stoffig of zanderig zijn;• aan hoge trillingsniveaus en schokken worden blootgesteld.
Gebruik dit apparaat alleen met een door Roland aanbevolen standaard of statief.
Zorg ervoor dat u de standaard of het statief op een stevige en vlakke ondergrond plaatst wanneer u het apparaat gebruikt met een door Roland aanbevolen standaard of statief. Als u geen standaard of statief gebruikt, plaatst u de versterker nog steeds op een vlakke ondergrond, zodat het apparaat niet kan wankelen.
Gebruik alleen de netstroomadapter die bij het apparaat wordt geleverd. Ga na of het voltage van het elektriciteitsnet overeenkomt met het ingangsvoltage dat op de netstroomadapter wordt vermeld. Andere netstroomadapters gebruiken mogelijk een andere polariteit of zijn ontworpen voor een ander voltage. Het gebruik van dergelijke adapters kan resulteren in schade, defecten of elektrische schokken.
Gebruik alleen de bevestigde stroomkabel. Sluit de meegeleverde stroomkabel ook niet aan op andere apparaten.
Verdraai of buig de stroomkabel niet overmatig en plaats er geen zware voorwerpen op. Hierdoor kan de kabel zowel inwendig als uitwendig beschadigd geraken en kan er kortsluiting ontstaan. Beschadigde kabels kunnen brand of schokken veroorzaken!
Dit apparaat kan, apart of in combinatie met een versterker en hoofdtelefoon of luidsprekers, geluidsniveaus produceren die permanente gehoorschade kunnen veroorzaken. Gebruik het apparaat niet langdurig op een hoog volumeniveau of op een niveau dat oncomfortabel is. Als u gehoorverlies of oorsuizingen ervaart, moet u onmiddellijk stoppen met het gebruik van het apparaat en een audioloog raadplegen.

⚠WAARSCHUWING
Zorg ervoor dat er geen voorwerpen (bijv. brandbaar materiaal, munten, spelden) of vloeistoffen (water, frisdranken enz.) in het apparaat terechtkomen.
Schakel het apparaat onmiddellijk uit, trek de netstroomadapter uit het stopcontact en vraag onderhoud aan bij uw handelaar, het dichtstbijzijnde Roland Service Center of een erkende Roland-distributeur (zoals wordt vermeld op de pagina 'Informatie') als:de netstroomadapter, stroomkabel of stekker beschadigd zijn;rook of ongewone geuren ontstaan;objecten of vloeistof in het apparaat zijn terechtgekomen;het apparaat aan regen werd blootgesteld (of op een andere manier nat is geworden);het apparaat niet normaal lijkt te werken of opmerkelijk anders functioneert.
Bij gezinnen met kleine kinderen dient een volwassene toezicht te houden tot het kind in staat is alle regels op te volgen die essentieel zijn voor veilig gebruik van het apparaat.
Bescherm het apparaat tegen zware schokken.(Laat het niet vallen!)
Laat de stroomkabel van het apparaat geen stopcontact delen met een buitensporig aantal andere apparaten. Wees vooral voorzichtig met verlengkabels. Het totale stroomverbruik van alle apparaten die u op de verlengkabel hebt aangesloten, mag nooit het maximumvermogen (watt/ampère) voor de verlengkabel overschrijden. Buitensporige belasting kan de isolatie van de kabel verwarmen en uiteindelijk doen smelten.
Raadpleeg uw handelaar, het dichtstbijzijnde Roland Service Center of een erkende Roland-distributeur, zoals wordt vermeld op de pagina 'Informatie', voordat u het apparaat in het buitenland gebruikt.
Batterijen mogen nooit worden opgeladen, verhit, gedemonteerd, of in vuur of water worden geworpen.
Stel de batterij nooit bloot aan overmatige hitte zoals zonneschijn, vuur en dergelijke.
⚠OPGELET
Het apparaat en de netstroomadapter moeten zo worden geplaatst dat de locatie of positie een goede ventilatie niet belemmeren.

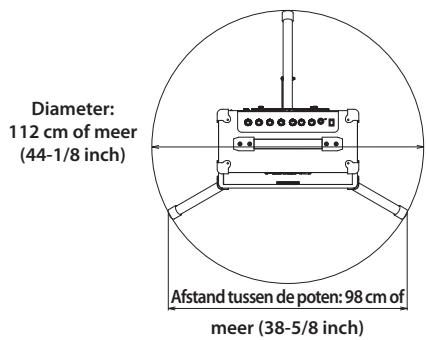

Gebruik dit apparaat (KC-110) alleen met het Roland-statief ST-A95. Het gebruik van andere standaards of statieven kan ertoe leiden dat het apparaat kantelt of valt en schade of verwondingen veroorzaakt.
Pak altijd alleen de stekker van de netstroomadapterkabel vast als u dit apparaat aansluit op en verwijdert uit een stopcontact.

! OPGELET

!OPGELET
U moet de netstroomadapter regelmatig uit het stopcontact verwijderen en schoonmaken met een droge doek om al het stof en andere ophopingen te verwijderen van de polen. Trek de stekker ook uit het stopcontact als het apparaat langere tijd niet wordt gebruikt. Stofophoping tussen de stekker en het stopcontact kan leiden tot slechte isolatie en brand veroorzaken.
Zorg ervoor dat de snoeren en kabels niet in de war raken. Zorg er ook voor alle snoeren en kabels buiten het bereik van kinderen blijven.
Klim nooit op het apparaat en plaats er geen zware voorwerpen op.
Pak de netstroomadapter of de stekkers nooit met natte handen vast wanneer u deze aansluit op of verwijdert uit een stopcontact of dit apparaat.
Koppel de netstroomadapter en alle kabels los van externe apparaten voordat u het apparaat verplaatst.
Schakel het apparaat uit en verwijder de netstroomadapter uit het stopcontact voordat u het apparaat schoonmaakt (p. 4).
Verwijder de netstroomadapter uit het stopcontact als u bliksem verwacht in uw omgeving.
Bij foutief gebruik kunnen batterijen exploderen of lekken en schade of letsel veroorzaken. Lees de onderstaande voorzorgsmaatregelen voor uw eigen veiligheid en houd u hieraan (p. 4).Volg de instructies voor het plaatsen van batterijen en let op de correcte polariteit.Gebruik geen nieuwe batterijen samen met oude. Gebruik bovendien geen verschillende soorten batterijen.Verwijder de batterijen als het apparaat gedurende lange tijd niet wordt gebruikt.Als een batterij lek is, gebruik dan een zachte doek of tissue om alle resten uit het batterijvak te verwijderen. Plaats vervolgens nieuwe batterijen. Om huidontsteking te vermijden moet u ervoor zorgen dat uw handen of huid niet in aanraking komen met de batterijvloeistof. Zorg ervoor dat uw ogen in geen geval in aanraking komen met de batterijvloeistof. Mocht dit toch gebeuren, dan moet u uw ogen onmiddellijk spoelen met stromend water.Bewaar batterijen nooit samen met metalen voorwerpen zoals balpennen, halskettingen, haarspelden, enz.
U moet gebruikte batterijen wegwerpen volgens de voorschriften die gelden in uw land of regio.
Verwijder op geen enkele wijze het luidsprekerrooster of de luidspreker. De luidspreker kan niet door de gebruiker worden vervangen. In de behuizing zijn spanningen en stromen aanwezig die elektrische schokken kunnen veroorzaken.

Voeding: gebruik van batterijen

• Sluit dit apparaat niet aan op een stopcontact dat tegelijkertijd door een elektrisch apparaat wordt gebruikt dat wordt bestuurd door een inverter (zoals een koelkast, wasmachine, magnetron of airconditioner) of dat een motor bevat. Afhankelijk van de manier waarop elektrische apparaten worden gebruikt, kan ruis van de stroomvoorziening defecten aan dit apparaat of hoorbare ruis veroorzaken. Als het niet praktisch is om een apart stopcontact te gebruiken, plaats dan een ruisfilter voor de stroomvoorziening tussen dit apparaat en het stopcontact.
• De netstroomadapter kan warm worden na enkele uren ononderbroken gebruik. Dit is normaal en geen reden tot bezorgdheid.
• Wanneer u batterijen plaatst of vervangt, moet u dit apparaat altijd uitschakelen en eventuele andere apparaten die u erop hebt aangesloten, loskoppelen. Zodoende kunt u defecten en/of schade aan luidsprekers of andere apparaten voorkomen.
• Schakel alle apparaten uit voordat u dit apparaat erop aansluit. Zodoende kunt u defecten en/of schade aan luidsprekers of andere apparaten voorkomen.

Plaatsing

• Als u het apparaat gebruikt in de buurt van vermogensversterkers (of andere apparatuur met grote transformatoren) kan dit gezoem veroorzaken. Om dit probleem te verhelpen kunt u de richting wijzigen waarin het apparaat geplaatst is of het apparaat verder van de storingsbron plaatsen.
• Dit apparaat kan de radio- en televisieontvangst verstoren. Gebruik dit apparaat niet in de buurt van dergelijke ontvangers.
• Er kan ruis ontstaan als draadloze communicatieapparaten, zoals mobiele telefoons, in de buurt van dit apparaat worden gebruikt. Dergelijke ruis kan ontstaan als een oproep wordt ontvangen of gemaakt of tijdens gesprekken. Verplaats dergelijke apparaten zodat ze zich op een grotere afstand van dit apparaat bevinden of schakel ze uit als u dergelijke problemen ervaart.
• Stel het apparaat niet bloot aan direct zonlicht, plaats het niet in de buurt van warmtebronnen, laat het niet achter in een gesloten voertuig en stel het op geen enkele andere wijze bloot aan extreme temperaturen. Zorg er ook voor dat hetzelfde deel van het apparaat niet langdurig wordt verlicht door verlichtingsapparaten waarvan de lichtbron zich doorgaans dicht bij het apparaat bevindt (zoals een pianolamp) of door krachtige spots. Overmatige warmte kan het apparaat vervormen of verkleuren.
• Wanneer het apparaat naar een andere locatie wordt verplaatst waar de temperatuur en/of vochtigheid sterk verschilt, kunnen er waterdruppels (condens) ontstaan in het apparaat. Als u het apparaat in deze toestand probeert te gebruiken, kunnen er schade of defecten ontstaan. Voordat u het apparaat gebruikt, moet u het daarom enkele uren ongemoeid laten, tot de condens volledig is verdampt.
• Laat voorwerpen van rubber, vinyl of vergelijkbare materialen niet langdurig op het apparaat liggen. Dergelijke voorwerpen kunnen de afwerking verkleuren of beschadigen.
• Plak geen stickers, plakplaatjes en dergelijke op het apparaat. De afwerking kan beschadigd raken als u het kleefmateriaal probeert te verwijderen.
• Afhankelijk van het materiaal en de temperatuur van het oppervlak waarop u het apparaat plaatst, kunnen de rubberen voetstukken mogelijk het oppervlak verkleuren of ontsieren. U kunt een stuk vilt of stof onder de rubberen voetstukken plaatsen om dit te voorkomen. Zorg er in dit geval voor dat het apparaat niet verschuift of per ongeluk wordt verplaatst.

Onderhoud

• Gebruik een zachte, droge doek of een doek die licht bevochtigd is met water om het apparaat dagelijks af te vegen. Gebruik een doek die is bevochtigd met een zacht, niet-schurend schoonmaakmiddel om hardnekkig vuil te verwijderen. Veeg vervolgens het apparaat grondig schoon met een zachte, droge doek.
• Gebruik geen benzine, verdunningsmiddelen, alcohol of oplosmiddelen om verkleuring en/of vervorming te voorkomen.
• Gebruik een borstel met stijve haartjes voor het normale onderhoud van de onderdelen en oppervlakken die met stof zijn bekleed.

Extra voorzorgsmaatregelen

• Ga zorgvuldig te werk bij het gebruik van de knoppen, schuifknoppen of andere bedieningselementen van het apparaat en bij het gebruik van aansluitingen en ingangen. Als u ruw omgaat met de apparatuur, kan dit defecten veroorzaken.
• Pak altijd de aansluiting vast als u kabels aansluit/loskoppelt - trek nooit aan de kabel. Op deze manier vermijdt u kortsluiting of schade aan de inwendige elementen van de kabel.
• Houd het volume van het apparaat op een redelijk niveau om te vermijden dat u uw buren stoort. Mogelijk gebruikt u liever een hoofdtelefoon, zodat u zich geen zorgen hoeft te maken over uw omgeving (vooral 's avonds laat).
• Verpak het apparaat indien mogelijk in de doos (inclusief opvulling) waarin het werd geleverd als u het moet vervoeren. Gebruik anders gelijkwaardige verpakkingsmaterialen.
• Sommige kabels bevatten weerstanden. Gebruik geen kabels met weerstanden om andere apparaten op dit apparaat aan te sluiten. Het gebruik van dergelijke kabels kan het geluidsniveau extreem verlagen of zelfs onhoorbaar maken. Neem contact op met de fabrikant van de kabel voor informatie over kabelspecificaties.

De KC-110 werkt met een netstroomadapter of met batterijen. Gebruik het stroomtype dat geschikt is voor uw situatie.

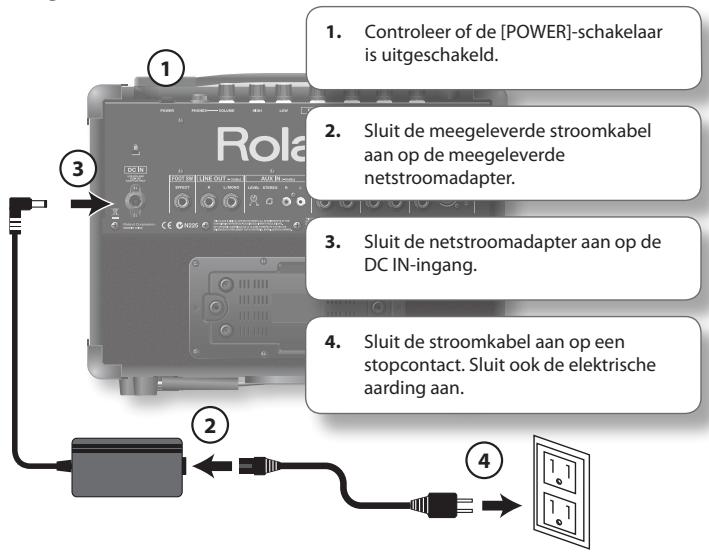

De netstroomadapter aansluiten

* Gebruik uitsluitend de netstroomadapter die bij de KC-110 wordt geleverd.

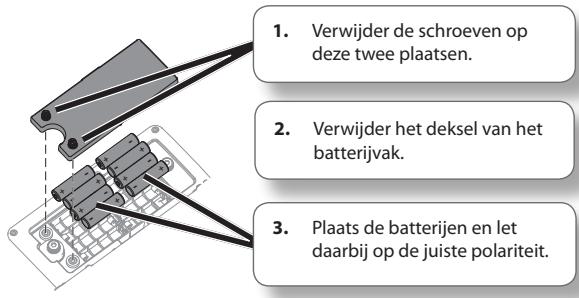

Batterijen plaatsen

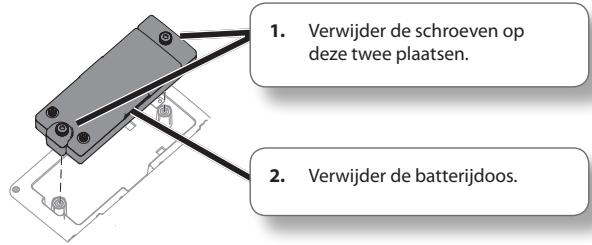

De batterijdoos verwijderen

U kunt de batterijen vervangen zonder de batterijdoos te verwijderen, maar het vervangen gaat gemakkelijker als u de doos wel verwijdert.

* U kunt de batterijen het best in het apparaat laten zitten, zelfs wanneer u de netstroomadapter gebruikt. Op die manier kunt u blijven spelen, zelfs als de kabel van de netstroomadapter per ongeluk van het apparaat wordt losgekoppeld.
* Om storingen en beschadiging van de luidsprekers te voorkomen, moet u de KC-110 uitschakelen voordat u de batterijen plaatst of vervangt, en voordat u het apparaat aansluit op andere apparaten.
* Zorg ervoor dat de contacten van de batterijdoos niet in aanraking komen met metalen voorwerpen. Dit kan de batterijen kortsluiten, waardoor de doos oververhit kan raken of vlam kan vatten.

Over batterijen

Batterijen die kunnen worden gebruikt

De KC-110 werkt met acht AA-alkaline- of nikkel-metaal-hydridebatterijen.

* De KC-110 zelf kan geen nikkel-metaal-hydridebatterijen opladen. U moet hiervoor gebruikmaken van een in de handel verkrijgbare batterijlader.
* Wanneer u nikkel-metaal-hydridebatterijen gebruikt, moet u er rekening mee houden dat de levensduur van de batterijen bij elke oplaadbeurt doorgaans korter wordt.

Waarschuwing met betrekking tot batterijen

• Plaats de batterijen volgens de instructies en let daarbij op de juiste polariteit (richting +/-).
• Gebruik geen nieuwe en gebruikte batterijen of verschillende soorten batterijen door elkaar.
• Lees zorgvuldig de waarschuwingen en gebruiksinstructies bij de batterijen en houd u hieraan.

Wanneer u nikkel-metaal-hydridebatterijen gebruikt, moet u de oplader gebruiken die door de batterijenfabrikant wordt gespecificeerd.

• Verwijder de batterijen als u van plan bent om het apparaat enkele maanden niet te gebruiken.
• Als er elektrolyt lekt uit een batterij, moet u de elektrolyt in de batterijdoos voorzichtig wegvegen met een droge doek en vervolgens nieuwe batterijen plaatsen. Batterijelektrolyt die in aanraking komt met uw huid, kan uitslag veroorzaken. Batterijelektrolyt is schadelijk voor uw ogen; als er elektrolyt in uw ogen terechtkomt, moet u ze onmiddellijk uitspoelen met water.
• Draag of bewaar batterijen niet samen met metalen voorwerpen, zoals pennen, halskettingen of haarspelden.

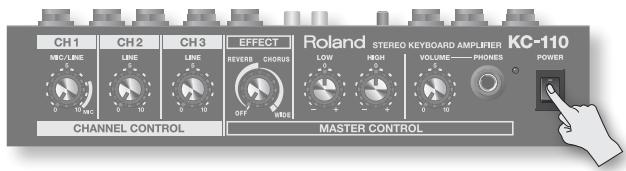

Het apparaat in-/uitschakelen

Zodra u alle aansluitingen tot stand hebt gebracht, schakelt u de stroomtoevoer naar de verschillende apparaten in de opgegeven volgorde in. Als u de apparaten in de verkeerde volgorde inschakelt, kunnen er defecten optreden en/of kan er schade aan de luidsprekers en andere apparaten ontstaan.

1. Controleer of de stroomtoevoer naar alle apparatuur is uitgeschakeld.

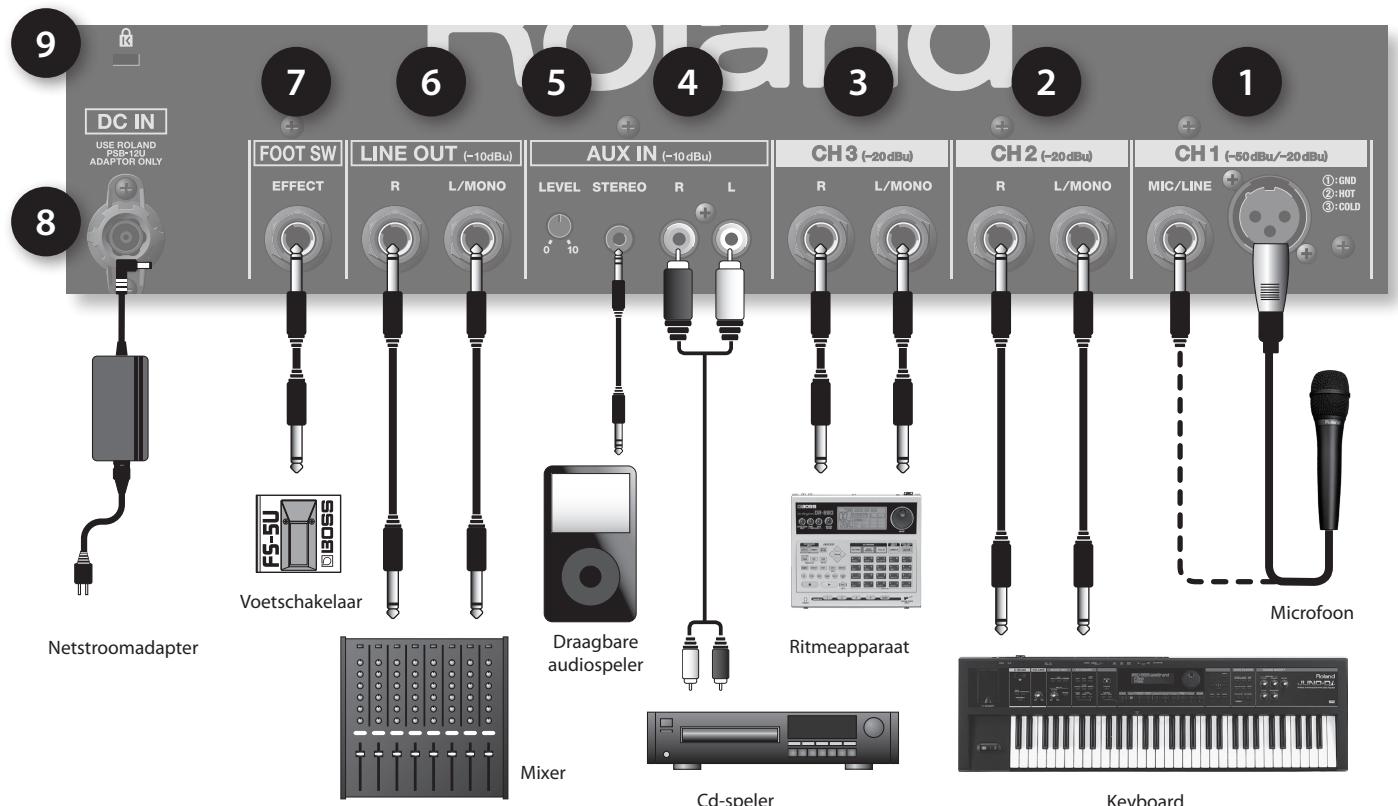

2. Sluit uw externe apparatuur aan.
3. Stel elke niveauregelaar en de regelaar [VOLUME] van de KC-110 in op 0.

1. Schakel alle externe apparatuur in die is aangesloten op de kanalen 1 tot 3 (CH 1, CH 2 en CH 3) of de AUX IN-ingangen.
2. Schakel de KC-110 in.

1. Schakel de apparatuur in die is aangesloten op de LINE OUT-uitgang.

Om het apparaat uit te schakelen, dient u omgekeerd te werk te gaan.

OPMERKING

• Zet het volume altijd lager en schakel alle apparaten uit voordat u aansluitingen maakt om defecten en/of schade aan luidsprekers of andere apparaten te voorkomen.
• Dit apparaat is uitgerust met een beveiligingscircuit. Na het inschakelen duurt het even (enkele seconden) voordat het apparaat normaal werkt.
• Zorg er altijd voor dat het volume is uitgeschakeld voordat u het apparaat inschakelt. Zelfs als het volume volledig op nul staat, kunt u nog geluid horen wanneer u het apparaat inschakelt. Dit is normaal en wijst niet op een defect.
• Als u de KC-110 alleen met batterijen gebruikt, zal het POWER-lampje zwakker gaan branden naarmate de batterijen leger worden. Wanneer de batterijen bijna leeg zijn, gaat het POWER-lampje knipperen. Vervang de batterijen zo snel mogelijk.
• Als de batterijspanning erg laag is, zal het geluid waarschijnlijk vervormen. U hoort de geluidsvervorming het sterkst bij de hogere volumeniveaus. Dit betekent niet dat het apparaat defect is. Vervang de batterijen of gebruik de meegeleverde netstroomadapter.

• Verwachte levensduur van de batterijen bij continu gebruik:

• Alkalinebatterijen ongeveer 7 uur

• Nikkel-metaal-hydridebatterijen ongeveer 8 uur
• Er kan feedback optreden, afhankelijk van de plaats van de microfoons ten opzichte van de luidsprekers. Dit kan worden opgelost door:
• de richting van de microfoon(s) te wijzigen;
• de microfoon(s) op een grotere afstand van de luidsprekers te plaatsen;
• de volumeniveaus te verlagen.

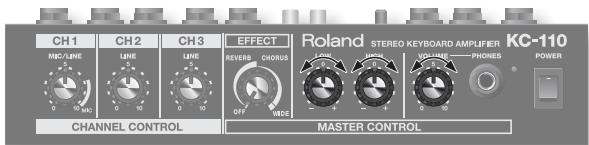

Het volume en de toon aanpassen

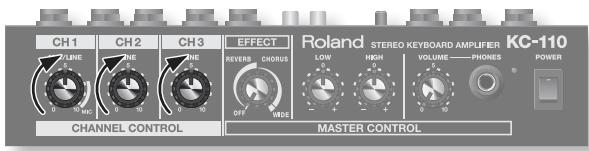

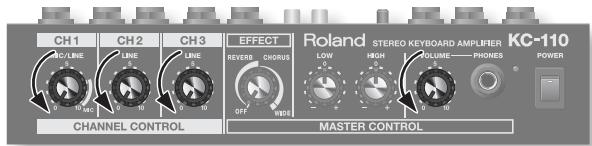

1. Zet de volumeregelaar van elk kanaal op 5 (middenpositie). Verlaag het volume van de kanalen die u niet gebruikt.

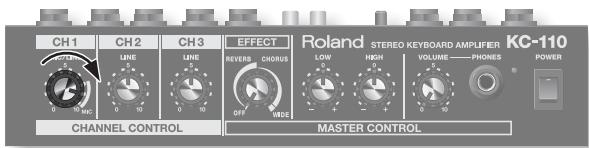

1. Draai de CH 1-volumeregelaar in de stand MIC als u een microfoon gebruikt.

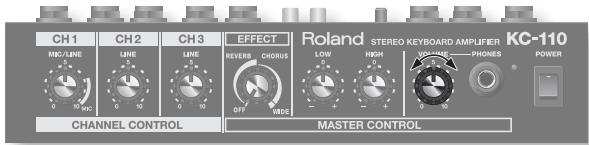

1. Draai de regelaar [VOLUME] om het algemene volume aan te passen terwijl u op het aangesloten apparaat geluid afspeelt.

1. Gebruik de volumeregelaars van elk kanaal om de volumebalans van de aangesloten apparaten aan te passen.

1. Gebruik de regelaar [VOLUME] om het algemene volume aan te passen en gebruik de regelaars [LOW] (lage frequentie) en [HIGH] (hoge frequentie) om de toon aan te passen.

Een effect toepassen

1. Gebruik de regelaar [EFFECT] om een effect te selecteren en de diepte van het effect aan te passen.

De linkerhelft van de frequentie van de regelaar past galm toe (p. 6) en de rechterhelft chorus (p. 6). Als u de regelaar helemaal naar rechts draait, krijgt u een breed choruseffect (p. 6).

Als u binnen elke frequentie de regelaar naar rechts draait, vergroot u het effect.

* Het effect wordt niet toegepast op het geluid dat binnenkomt via een AUX IN-ingang.

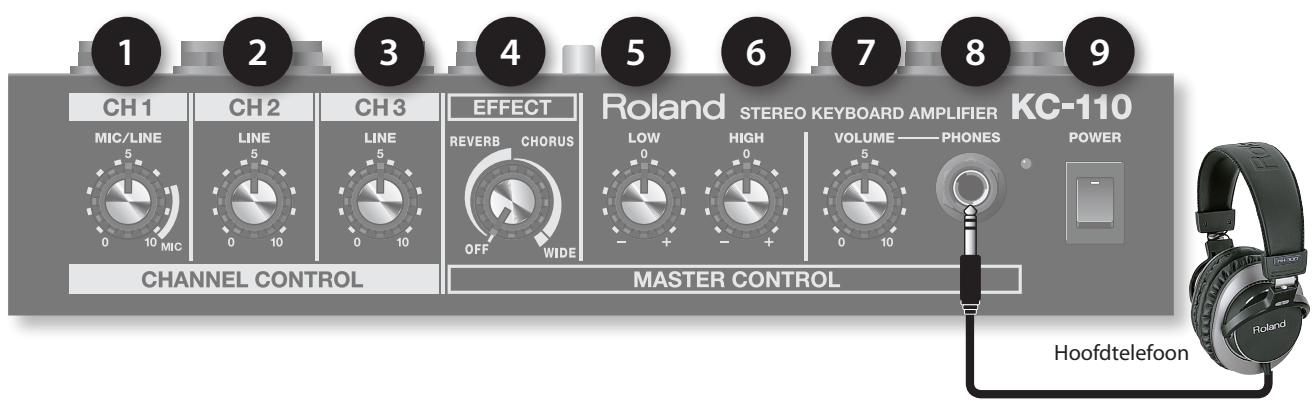

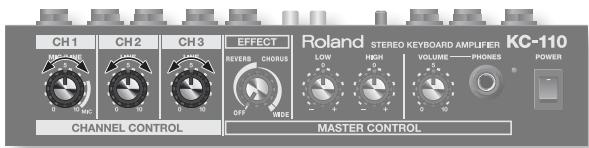

Voorpaneel

CHANNEL CONTROL

1 2 3 Volumeregelaars 1–3

Met deze regelaars kunt u het volume van de apparaten die op deze kanalen zijn aangesloten, aanpassen.

Als u de regelaar naar rechts draait, verhoogt u het volume.

U kunt een microfoon aansluiten op CH 1.

Als u een microfoon aansluit, draait u de regelaar naar de frequentie die wordt aangeduid met MIC.

* Als u een kanaal niet gebruikt, laat u de volumeregelaar van dit kanaal op 0 staan.

MASTER CONTROL

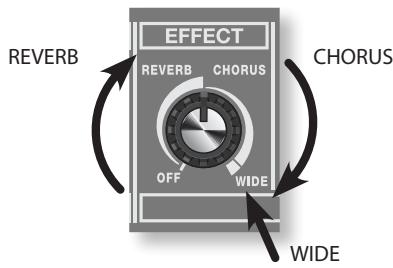

4 Regelaar [EFFECT]

U kunt deze regelaar instellen op drie standen die overeenkomen met drie effecten, en de diepte van het effect aanpassen.

REVERB:

Met dit effect krijgt u de galm van een concertzaal.

Dit is een galmeffect in stereo dat een gevoel van ruimte creëert.

De stand van de regelaar regelt het volume van de galm.

Dit effect is ook ideaal voor een microfoon die op CH 1 is aangesloten.

CHORUS:

Dit effect voegt diepte en een gevoel van ruimte aan het geluid toe.

De stand van de regelaar bepaalt de diepte van het effect.

Dit effect is bijzonder geschikt voor geluiden zoals strijkers.

WIDE:

Dit is een choruseffect in stereo dat drie afzonderlijke frequentiebanden produceert en zo een breed en vol effect creëert.

Het lage bereik blijft strak in het centrum gesitueerd en het geluid zal weidser worden wanneer u van het middenbereik naar het hoge bereik gaat.

* Het effect wordt niet toegepast op het geluid dat binnenkomt via een AUX IN-ingang.

5 6 Equalizer

Hiermee kunt u de toon van de luidspreker en de hoofdtelefoon aanpassen.

Normaal gezien plaatst u deze regelaars in stand 0.

* Deze regelaars hebben geen invloed op de uitvoer van de LINE OUT-uitgang.

Regelaar [LOW]

Met deze regelaar bepaalt u het tonale karakter van het lagefrequentiebereik aan.

Regelaar [HIGH]

Met deze regelaar bepaalt u het tonale karakter van het hogefrequentiebereik.

7 VOLUME

Regelaar [VOLUME]

Met deze regelaar bepaalt u het algemene volume van de luidsprekers van de KC-110.

Als u een hoofdtelefoon hebt aangesloten, past u hiermee het volume van de hoofdtelefoon aan.

* De regelaar [VOLUME] heeft geen invloed op de uitvoer van de LINE OUT-uitgang.

8 PHONES

PHONES-aansluiting

U kunt een stereohoofdtelefoon aansluiten op deze uitgang.

* Als u een hoofdtelefoon hebt aangesloten, komt er geen geluid uit de luidsprekers.
* U moet de regelaar [VOLUME] op 0 zetten voordat u de hoofdtelefoon aansluit.

9 POWER

Schakelaar [POWER]

Hiermee kunt u de KC-110 in- en uitschakelen (p. 5).

POWER-lampje

Dit lampje brandt wanneer het apparaat is ingeschakeld.

* Het POWER-lampje wordt zwakker naarmate de batterijen leger worden. Als de batterijen nog leger raken, zal het POWER-lampje knipperen. Vervang in dit geval de gebruikte batterijen door nieuwe.

POWER-lampje

Aansluitingspaneel

1 2 3 Ingangen CH 1–CH 3

Op deze ingangen kunt u maximaal drie apparaten aansluiten, bijvoorbeeld een keyboard of een ander elektronisch muziekinstrument, een cd-speler of een microfoon (alleen CH 1).

CH 1 BALANCED (XLR)-ingang

CH 1-ingangen

Deze bieden een 1/4" jackaansluiting en een XLR-aansluiting zodat u een microfoon kunt aansluiten.

Deze ingang ondersteunt een frequentiebereik van -50 dBu (invoerniveau voor microfoons) tot -20 dBu (invoerniveau voor apparaten op lijnniveau, typisch voor een keyboard).

Dit instrument is uitgerust met gebalanceerde XLR-aansluitingen. Hieronder vindt u bedradingsschema's voor deze aansluitingen. Controleer eerst de bedradingsschema's van andere apparatuur die u wilt aansluiten voordat u de aansluitingen maakt.

* Deze aansluiting levert geen fantoomvoeding.

Ingangen CH 2 en CH 3

Hier kunt u een keyboard of een ander elektronisch muziekinstrument aansluiten of u kunt audioapparaten, zoals een cd-speler (-20 dBu), aansluiten.

Als uw apparaat een monaurale uitvoer gebruikt, sluit u het aan op L/MONO.

4 AUX IN-ingangen

Hier kunt u een apparaat, zoals een cd-speler of draagbare audiospeler (-10 dBu), aansluiten.

Er zijn twee typen aansluitingen beschikbaar (een RCA- of tulpstekker en een TRS- of stereo mini-jack). Het mixen van de signalen gebeurt intern. U kunt de twee typen aansluitingen tegelijk gebruiken, maar hierdoor kan het volume lager zijn dan wanneer de aansluitingen afzonderlijk worden gebruikt.

* Het effect wordt niet toegepast op het geluid dat binnenkomt via een AUX IN-ingang.

5 Regelaar [LEVEL] van AUX IN

Hiermee kunt u het niveau van de invoer via een AUX IN-ingang aanpassen.

6 LINE OUT-uitgangen

U kunt uw mixer of recorder aansluiten op deze uitgangen.

Gebruik de L/MONO-aansluiting als u geluid in mono voortbrengt.

De equalizerregelaars en de regelaar [VOLUME] hebben geen invloed op de LINE OUT-uitgang.

7 FOOT SW-aansluiting

Als u hier een voetschakelaar aansluit, kunt u het interne effect in- of uitschakelen met uw voet. U hebt hiervoor een momentane voetschakelaar (BOSS FS-5U; apart verkrijgbaar) en een verbindingskabel nodig.

Verschuif de polariteitsschakelaar in de richting van de aansluiting.

Polariteitsschakelaar

8 DC IN-aansluiting

Sluit hier de meegeleverde netstroomadapter aan.

Gebruik uitsluitend de netstroomadapter die bij de KC-110 wordt geleverd.

9 Veiligheidsslot (K)

http://www.kensington.com/

* Het volumeniveau van de apparatuur die met de ingangen (CH 1–CH 3, AUX IN) is verbonden, kan laag zijn als u verbindingskabels met een weerstand gebruikt. Als dit het geval is, gebruikt u verbindingskabels zonder weerstand.

Keyboardspeler/zanger

U kunt uw keyboard in stereo aansluiten en zingen of vertellen terwijl u op de keyboard speelt.

Met verschillende instrumenten

U kunt maximaal vier verschillende instrumenten, zoals een keyboard of elektronische drums, aansluiten op de KC-110 en deze mixen.

Een apart verkrijgbaar luidsprekerstatief (ST-A95) gebruiken

Als u de KC-110 gebruikt in combinatie met het luidsprekerstatief ST-A95 (apart verkrijgbaar), kunt u het apparaat op de ideale hoogte voor monitoring plaatsen of kunt u het gebruiken als eenvoudig PA-systeem.

Het apparaat op het statief ST-A95 plaatsen

* Wanneer u de KC-110 op het luidsprekerstatief plaatst of wanneer u de hoogte van het statief samen met de KC-110 instelt, moet dit door ten minste twee personen worden gedaan.
* Let hierbij vooral op dat uw vingers niet klem komen te zitten.

1. Draai de knop voor de driepoot los en open de drie poten van het statief.

Draai de knop weer vast wanneer het statief voldoende open staat.

* U moet het statief zo openen dat de drie poten 98 cm uit elkaar staan, zoals hieronder afgebeeld. Als de driepoot niet voldoende open staat, is het statief niet stabiel.

1. Draai de knop voor de hoogteaanpassing los en schuif de bovenste buis uit.
2. Plaats de pin in de bovenste buis om het statief op de gewenste hoogte vast te zetten. De maximumhoogte voor het statief is 145 cm.

* De pin moet in het statief zitten wanneer u dit gebruikt.

1. Draai de knop voor de hoogteaanpassing vast.
2. Plaats de KC-110 op de bovenste buis.

⚠ WAARSCHUWING

• De KC-110 mag alleen worden gebruikt in combinatie met het luidsprekerstatief ST-A95 van Roland. Gebruik geen andere statieven voor dit apparaat.
• Voor een veilig gebruik van het statief gebruikt u een hoogte van maximaal 140 cm en spreidt u de drie poten minstens 98 cm uit elkaar, zoals hieronder afgebeeld.
• Als u het statief hoger dan 140 cm maakt of de drie poten minder ver spreidt dan 98 cm, kan het apparaat vallen en schade of letsel veroorzaken.
• Als u de KC-110 met een luidsprekerstatief gebruikt, plaats dit dan niet op een instabiele of aflopende ondergrond. U moet het systeem altijd op een stabiele en horizontale ondergrond plaatsen.
• Zorg dat de kabels die zijn aangesloten op de KC-110, voldoende bewegingsruimte hebben zodat niemand erover kan struikelen en een ongeluk veroorzaakt.
• Plaats niets op de KC-110 wanneer deze op het statief is geplaatst, om ongelukken als gevolg van vallende voorwerpen te vermijden.

Het armstatief van de KC-110 gebruiken

Wanneer u de KC-110 gebruikt als het apparaat laag staat, bijvoorbeeld op de grond, wordt het geluid van de luidsprekers beter hoorbaar wanneer u het armstatief uittrekt.

• Als u het armstatief gebruikt, moet u de KC-110 op een horizontaal oppervlak plaatsen.
• Klap het armstatief in als u het niet gebruikt.

OPMERKING

• Til of draag de KC-110 niet aan het armstatief.
• Plaats geen voorwerpen op de KC-110 of ga niet op de KC-110 zitten of staan wanneer u het armstatief gebruikt.
• Pas op dat uw vingers niet klem komen te zitten wanneer u het armstatief opklapt.

Als het systeem niet werkt zoals u verwacht, moet u eerst de volgende punten controleren.

Symptoom	Oorzaak	Pagina
Het apparaat kan niet worden ingeschakeld	Zijn de netstroomadapter en netstroomkabel correct aangesloten?	p. 4
	Is de netstroomkabel correct aangesloten op een stopcontact?	p. 5
	Zijn de batterijen correct geplaatst?Zijn de batterijen misschien bijna leeg?	p. 4
Geen geluid	Is de externe apparatuur correct aangesloten?	p. 7
	Als u een hoofdtelefoon hebt aangesloten, komt er geen geluid uit de luidsprekers.	p. 6
	Zijn de niveauregelaars van elk kanaal en de regelaar [VOLUME] correct ingesteld?	p. 5
	Is de regelaar [LEVEL] van AUX IN correct ingesteld?	p. 7
	Zijn de batterijen misschien bijna leeg?Het POWER-lampje gaat zwakker branden naarmate de batterijen leger worden. Als de batterijen bijna leeg zijn, gaat het POWER-lampje knipperen.Plaats nieuwe batterijen.	p. 6
Het geluid is vervormdEr is ruis	Staan de niveauregelaar van elk kanaal of de regelaar [VOLUME] misschien veel te hoog?	p. 5
	Staan de regelaars van niet-gebruikte kanalen op nul?	p. 6
	Is het invoerniveau van een apparaat dat op een externe mixer is aangesloten, correct ingesteld?	p. 5
Onvoldoende volume	Zijn de niveauregelaars van elk kanaal en de regelaar [VOLUME] correct ingesteld?	p. 5
	Is het invoerniveau van een apparaat dat op een externe mixer is aangesloten, correct ingesteld?	p. 5
	Zijn er misschien verschillende apparaten aangesloten op de AUX IN-ingang?	p. 7
	Zijn de batterijen misschien bijna leeg?Het POWER-lampje gaat zwakker branden naarmate de batterijen leger worden. Als de batterijen bijna leeg zijn, gaat het POWER-lampje knipperen.Plaats nieuwe batterijen.	p. 6
Effect niet toegevoegd	Is de regelaar [EFFECT] correct ingesteld?	p. 5
	Hebt u misschien een voetschakelaar gebruikt om het effect uit te schakelen?	p. 7
	Effecten kunnen niet worden toegepast op de AUX IN-ingang.	p. 7

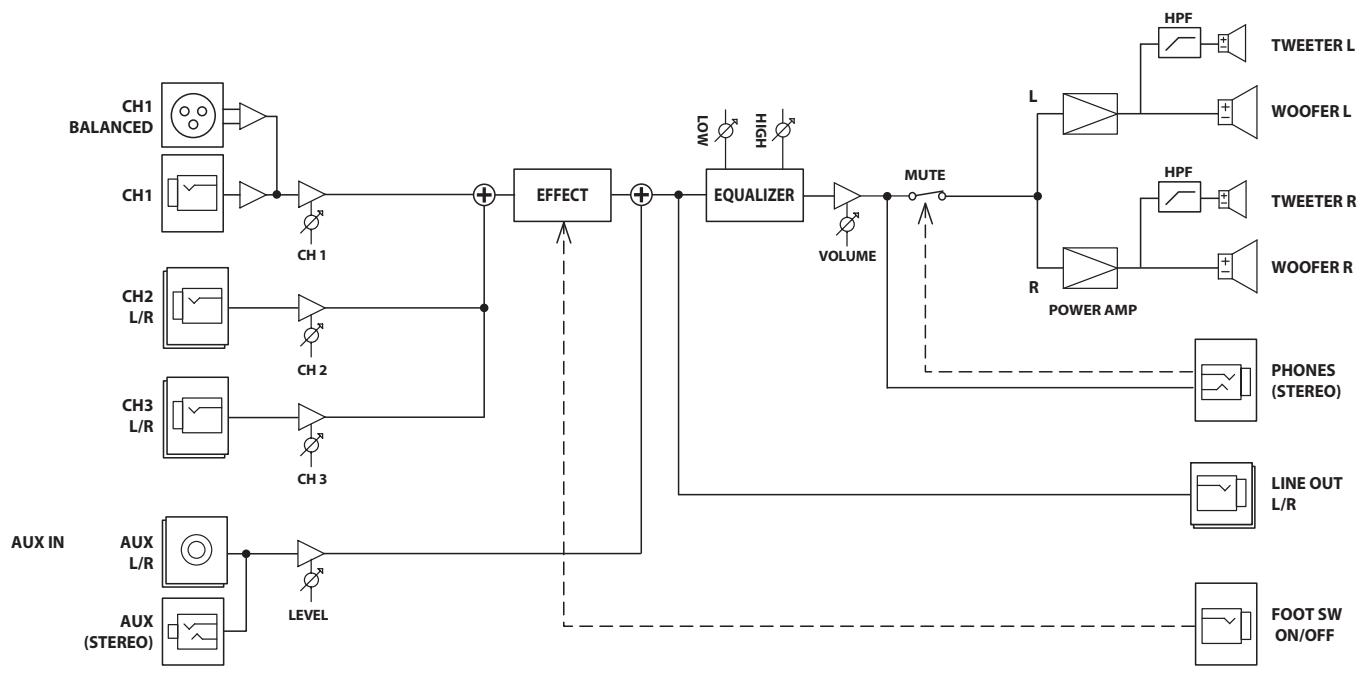

Blokdiagram

KC-110: STEREOKEYBOARDVERSTERKER MET BATTERIJVOEDING

Nominaal uitvoervermogen	30 W (15 W + 15 W) (als de netstroomadapter wordt gebruikt)20 W (10 W + 10 W) (als de alkalinebatterijen worden gebruikt)
Nominaal ingangsniveau (1 kHz)	Invoer	CH 1 (MIC/LINE)	-50 – -20 dBu
		CH 2, 3 (LINE)	-20 dBu
	AUX IN		-10 dBu
Nominaal uitvoerniveau	LINE OUT		-10 dBu
Luidsprekers	16 cm (6,5 inch) × 2
	Tweeter × 2
Bedieningselementen	Volumeregelaar CH 1 (MIC/LINE)
	Volumeregelaar CH 2 (LINE)
	Volumeregelaar CH 3 (LINE)
	Regelaar EFFECT
	EQUALIZER: regelaar LOW, regelaar HIGH
	regelaar VOLUME
	Regelaar LEVEL van AUX IN
	POWER-schakelaar
Lampje	POWER
Aansluitingen	CH 1-ingangsconnector (XLR-type)CH 1-ingang (1/4 inch telefoontype)
	CH 2-ingangen (L/MONO, R; 1/4 inch jack)
	CH 3-ingangen (L/MONO, R; 1/4 inch jack)
	AUX IN-aansluitingen (RCA-type, stereo mini-jack)
	LINE-OUT-uitgangen (L/MONO, R; 1/4 inch jack)
	PHONES-aansluiting (stereo, 1/4 inch jack)
	FOOT SW-ingang (TRS-jack)
	DC IN-ingang
Voeding	Gelijkstroom 13 V: netstroomadapter of droge batterij (LR6 (AA)-type) x 8
Stroomverbruik	550 mA
Verwachte levensduur van de batterijen bij continu gebruik:(Deze cijfers variëren afhankelijk van de feitelijke gebruiksomstandigheden.)	Alkalinebatterijen	ongeveer 7 uur
	Nikkel-metaal-hydridebatte-rijen	ongeveer 8 uur
Afmetingen	420 (b) x 244 (d) x 320 (h) mm16-9/16 (b) x 9-5/8 (d) x 12-5/8 (h) inch
Gewicht	7,3 kg
	16 lbs 2 oz(Zonder batterijen)
Accessoires	Gebruikershandleiding, netstroomadapter, netstroomkabel
Opties	Luidsprekerstatief: ST-A95Voetschakelaar: BOSS FS-5U (EFFECT)

* 0 dBu = 0,775 Vrms
* Wegens productverbeteringen kunnen de specificaties en/of het uiterlijk van dit apparaat zonder voorafgaande kennisgeving worden gewijzigd.

Information

Dit symbool geeft aan dat in landen van de EU dit product gescheiden van huishoudelijk afval moet worden aangeboden, zoals bepaald per gemeente of regio. Producten die van dit symbool zijn voorzien, mogen niet samen met huishoudelijk afval worden verwijderd.
