ME-70 - Multi-effecten voor gitaar ROLAND - Gratis gebruiksaanwijzing en handleiding

Producttype	Multi-effecten voor gitaar
Merk	Roland (BOSS)
Model	ME-70
Afmetingen	384 (L) x 229 (D) x 74 (H) mm
Gewicht	3,5 kg (inclusief batterijen)

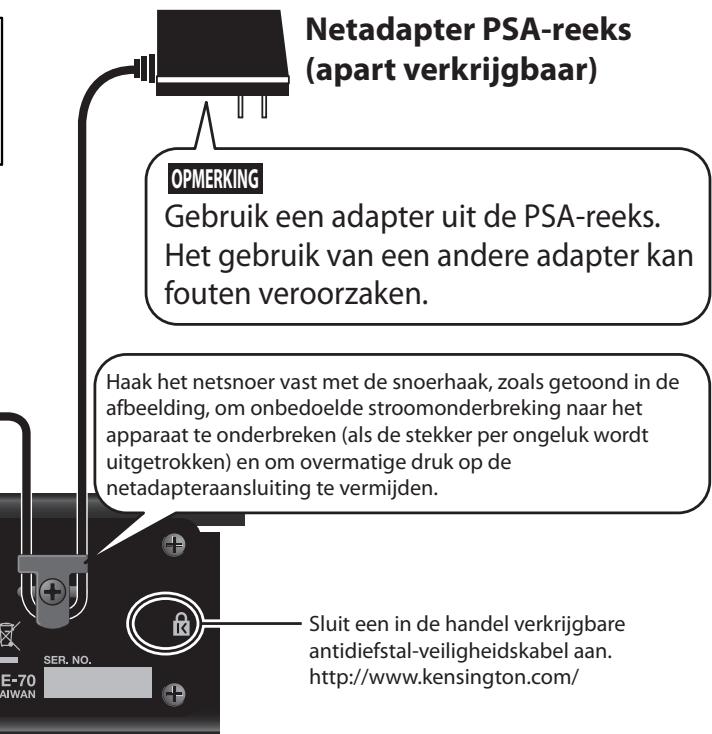

Voeding	9 V DC via netadapter (BOSS PSA-serie) of 6 LR6/AA-batterijen (alkaline aanbevolen)
Stroomverbruik	130 mA
Batterijduur	Alkaline: ongeveer 12 uur / Zink-koolstof: ongeveer 3,5 uur
Aantal patches	72 patches (36 presets + 36 gebruiker, georganiseerd in 9 gebruikerbanken en 9 vooraf ingestelde banken)
Effecttypes	Compressor/FX, Overdrive/Distortion (10 types), Modulatie (10 types), Delay (5 modi), Reverb, Preamp (7 types), Noise Suppressor, expressiepedaal
Speciale functies	EZ Tone (snel patches maken), Manual/Memory-modus, Tap Tempo, Phrase Loop (38 seconden), chromatische stemapparaat, bypass, twee werkingsmodi voor de potentiometers
Aansluitingen	Gitaaringang (jack, 1 MΩ), Aux In (jack, 22 kΩ), AMP OUTPUT (jack L/MONO, R), REC OUT/PHONES (stereo jack), aansluitingen voor externe voetschakelaars (FS-5U/FS-6)
Conversie	AD/DA 24 bits + Adaptive Focus, samplefrequentie 44,1 kHz
Nominale niveaus	Ingang: -10 dBu (gitaar) / -18 dBu (Aux); Uitgang: -10 dBu
Weergave	LED 2 cijfers 7 segmenten
Meegeleverde accessoires	Handleiding, 6 alkalinebatterijen LR6, onderhoudsinformatieblad
Opties	Netadapter BOSS PSA-serie, voetschakelaars BOSS FS-5U of FS-6
Onderhoud en reiniging	Gebruik een zachte, droge doek; voor hardnekkig vuil een licht vochtige doek met een niet-schurend mild reinigingsmiddel. Gebruik geen benzine, thinner, alcohol of oplosmiddelen.
Veiligheid	Open het apparaat niet; gebruik alleen de gespecificeerde netadapter; vermijd blootstelling aan vocht, hitte, stof; ontkoppel bij onweer; forceer de kabels niet.
Onderdelen en repareerbaarheid	Neem voor reparatie of vervanging van onderdelen contact op met een erkend Roland-servicecentrum. Het expressiepedaal kan door de gebruiker worden gekalibreerd.

Veelgestelde vragen - ME-70 ROLAND

Hoe schakel ik van de Handmatige modus naar de Geheugenmodus?

Druk tegelijkertijd op de genummerde pedalen 3 en 4. In de Handmatige modus verschijnt een punt rechtsonder op het scherm; in de Geheugenmodus wordt het banknummer weergegeven.

Hoe sla ik een aangepaste patch op?

Druk op de knop WRITE. De pedaal-LED's knipperen. Kies de bank en het patchnummer met de BANK-toetsen en de pedalen 1-4. Druk nogmaals op WRITE om te bevestigen.

Hoe gebruik ik de Tap Tempo-functie voor de delay?

Zet de TYPE-knop van de delay op TAP. Stel TIME in op 1 of 2 (puntkwartnoot of kwartnoot). Druk minstens twee keer op het DELAY-pedaal in het tempo. De delay past zich aan uw ritme aan.

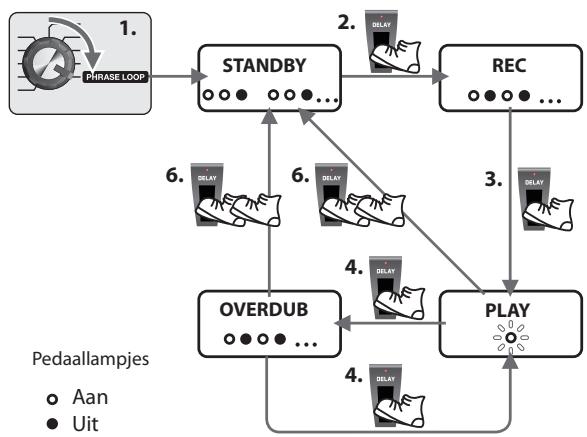

Hoe neem ik een loop op met Phrase Loop?

Zet de TYPE van de delay op PHRASE LOOP. Druk op het DELAY-pedaal om de opname te starten (tot 38 seconden). Druk nogmaals om te stoppen en de loop af te spelen. Om lagen toe te voegen, herhaal dit. Druk twee keer snel om de loop te wissen.

Hoe kalibreer ik het expressiepedaal?

Schakel naar Handmatige modus (pedalen 3+4). Houd EDIT/EXIT ingedrukt en druk op het DELAY-pedaal. Volg de instructies op het scherm: druk de hiel in, druk op WRITE, druk vervolgens de punt in, druk op WRITE. Stel de schakelgevoeligheid in met de THRES/BANK-toetsen en [◀][▶], druk dan op WRITE.

Hoe herstel ik de fabrieksinstellingen?

Schakel naar Handmatige modus (pedalen 3+4). Houd EDIT/EXIT ingedrukt en druk op het MOD-pedaal. Het scherm toont 'F'. Druk op WRITE om te bevestigen, daarna nogmaals op WRITE. Zet het apparaat niet uit tijdens de procedure.

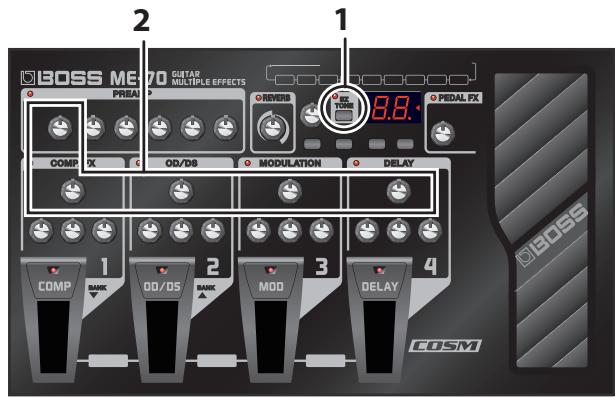

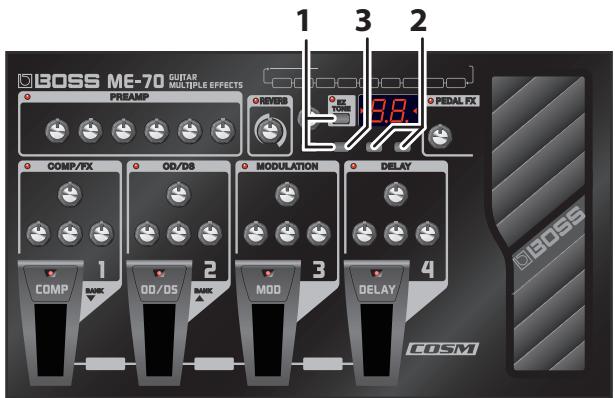

Hoe gebruik ik de EZ Tone-functie?

Druk op EZ TONE (het lampje gaat branden). Gebruik de TYPE-knop van het gewenste effect om een vooraf ingestelde instelling te kiezen. U kunt daarna verfijnen met de knoppen. Om op te slaan, houd EZ TONE ingedrukt en druk op WRITE, selecteer dan het effect of 'ALL EFFECTS' en druk op WRITE.

Hoe sluit ik een externe voetschakelaar aan?

Sluit een BOSS FS-5U of FS-6 aan op de daarvoor bestemde aansluiting. In Handmatige modus schakelt deze de PREAMP of REVERB in/uit. In Geheugenmodus wisselt deze van bank (vorige/volgende). Zet voor het aansluiten het volume lager en schakel alle apparaten uit.

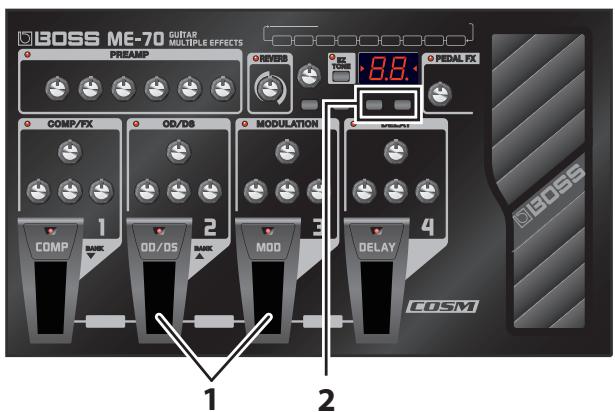

Hoe stem ik mijn gitaar met de ME-70?

Druk tegelijkertijd op de pedalen 2 en 3 om de stemapparaat in te schakelen. Speel een open snaar; het scherm toont de dichtstbijzijnde noot. De referentiestemming (A=440 Hz standaard) kan worden aangepast met de toetsen [◀][▶] wanneer de stemapparaat actief is. Het geluid is in bypass tijdens het stemmen.

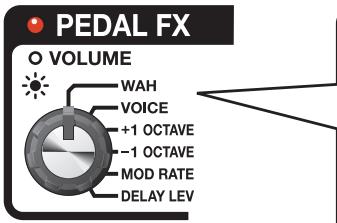

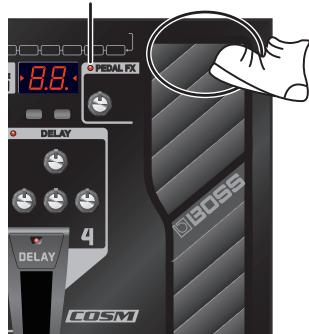

Hoe gebruik ik de effecten gekoppeld aan het pedaal (Pedal FX)?

Zet de PEDAL FX-knop op het gewenste effect. Wanneer de PEDAL FX-LED brandt, bedient het expressiepedaal dit effect (bijv. wah, volume, modulatiefrequentie). Wanneer deze uit is, werkt het pedaal als volume pedaal. Druk stevig op het pedaal om de functie in/uit te schakelen.

GEBRUIKSAANWIJZING ME-70 ROLAND

Gebruikershandleiding

Lees zorgvuldig onderstaande hoofdstukken voordat u dit apparaat gebruikt: "HET APPARAAT VEILIG GEBRUIKEN" (pagina D-18) en "Belangrijke opmerkingen" (pagina D-19). Deze hoofdstukken bevatten belangrijke informatie over de juiste bediening van het apparaat. Om er bovendien zeker van teল dat u elke functie van uw十几年e apparaat goed begrijpt, leest u best de hele gebruikershandleiding. De handleiding moet als handige referentie worden bewaard en voorhandenল.

Alle rechten voorbehonden. Niets uit deze uitgave mag op enige manier worden gereproduederd zonder schriftelijktoestemming van BOSS CORPORATION.

Alle productnamen die in dit document worden vermeld, zich handelsmerken of gedeponeerde handelsmerken van de respectieve eigenaars.

Drukovereenkomsten en pictogrammen in deze handleiding

Tekst of cijfers in vierkante haken []	duiden knoppen aan. [WRITE] WRITE-knop
OPMERKING	Duidt informatatie aan waaraan u要去 denken als u de ME-70 gezruikt.
MEMO	Duidt extra informatatie aan over een functie.
TIP	Duidt informatatie aan over een handige functie.
cf. (pagina D-**)	Duidt een referentiepagina aan.

COSM

Technologie die bestaande fysieke structuren, materialen en dergelijkke simuleert met andere, virtuele methodes heet "modelleertechnologie".

COSM (Composite Object Sound Modeling) is een technische innovatie van Roland die een aantal van deze

geluidsmodelleertechnologieencombineert om nog{nieuwere geluiden te creeren.

Geluiden creeren D-2

De effecten gebruiken D-4

COMP/FX (Compressor/Effecten) D-4

PEDAL FX (Pedauleffecten) D-9

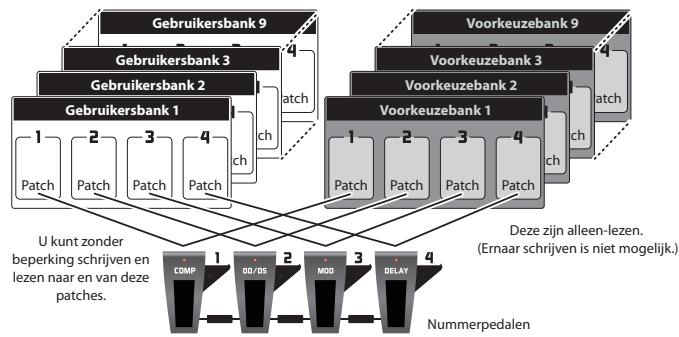

Opslaan/Oproepen en gebruiken van klanken (geheugenmodus) .D-10

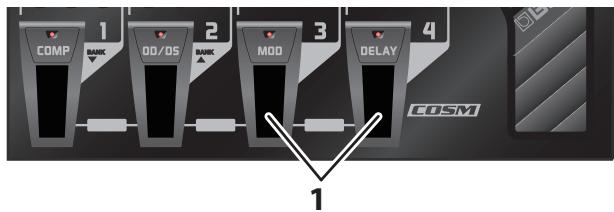

Wisselen:tussen de Handmatige modus en de Geheugenmodus....D-10

Klanken opslaan (Patch Write) D-10

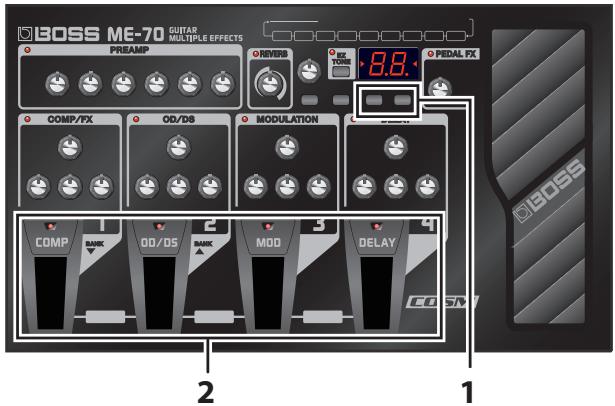

Klanken oproepen (patches) D-11

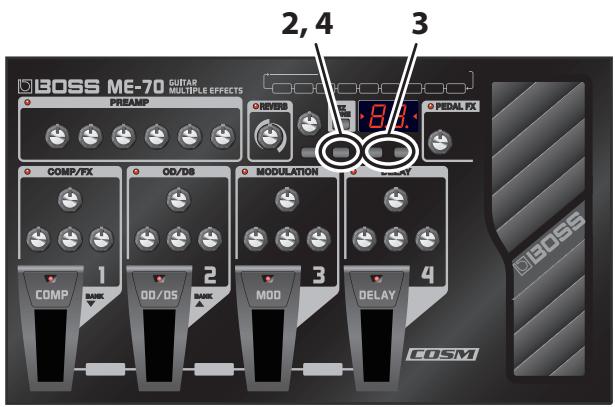

Klankinstellingen wijzigingen (Geheugenbewerkingsmodus) .........D-11

Handige functies D-12

Klanken creeren met Ease (EZ Tone) D-12

De waarden van de bedieningselementen controleren. D-12

De gitaar stemmen (Stemfunctie) D-13

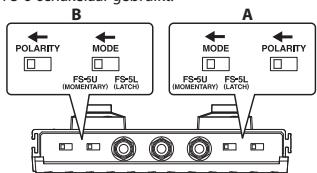

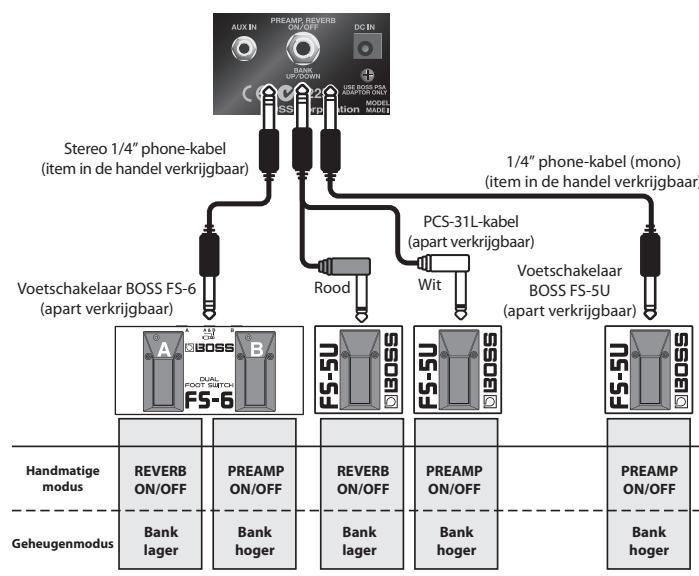

External voetschakelaars gebruiken. D-13

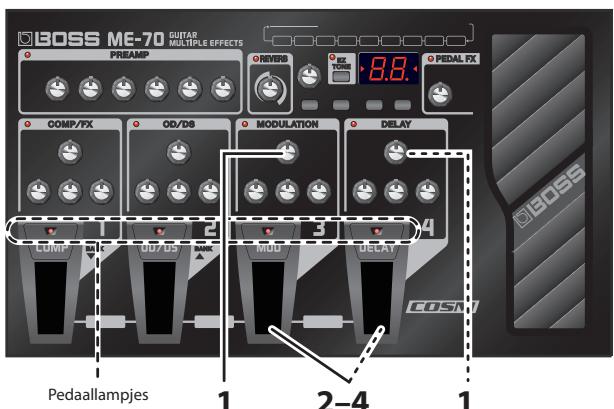

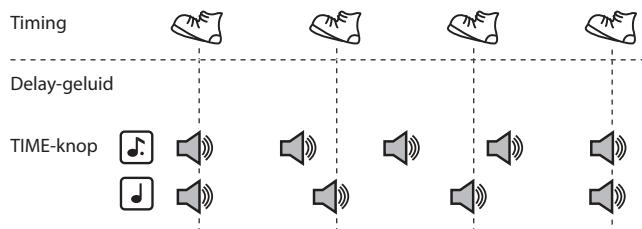

Effecten toevoegen in het tempo van het nummer (Tap Tempo) ....D-14

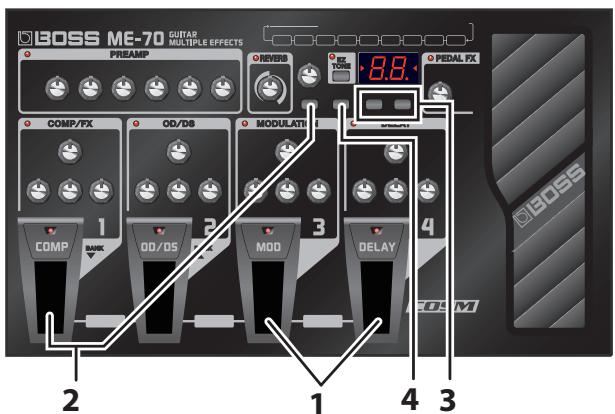

De instellingen voor de bedieningsmethode makeen D-15

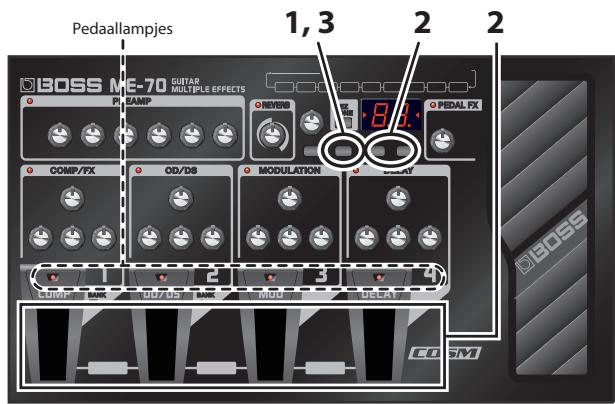

De standardinstellungen herstellen (Factory Reset) .D-16

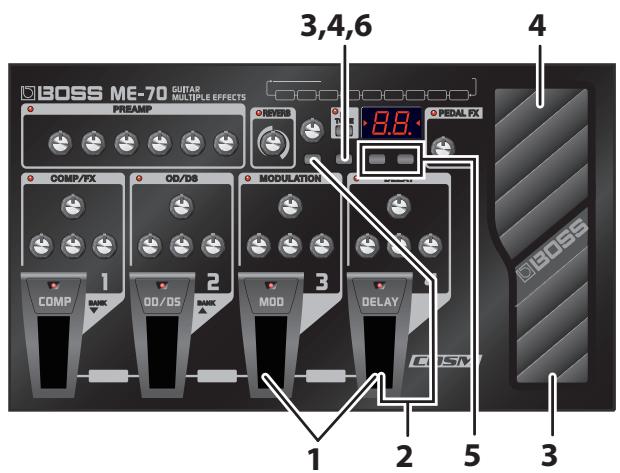

Het expressiepedaal aanpassen .D-16

Bijlagen D-17

HET APPARAAT VEILIG GEBRUIKEN. D-18

Belangrijke opmerkingen. D-19

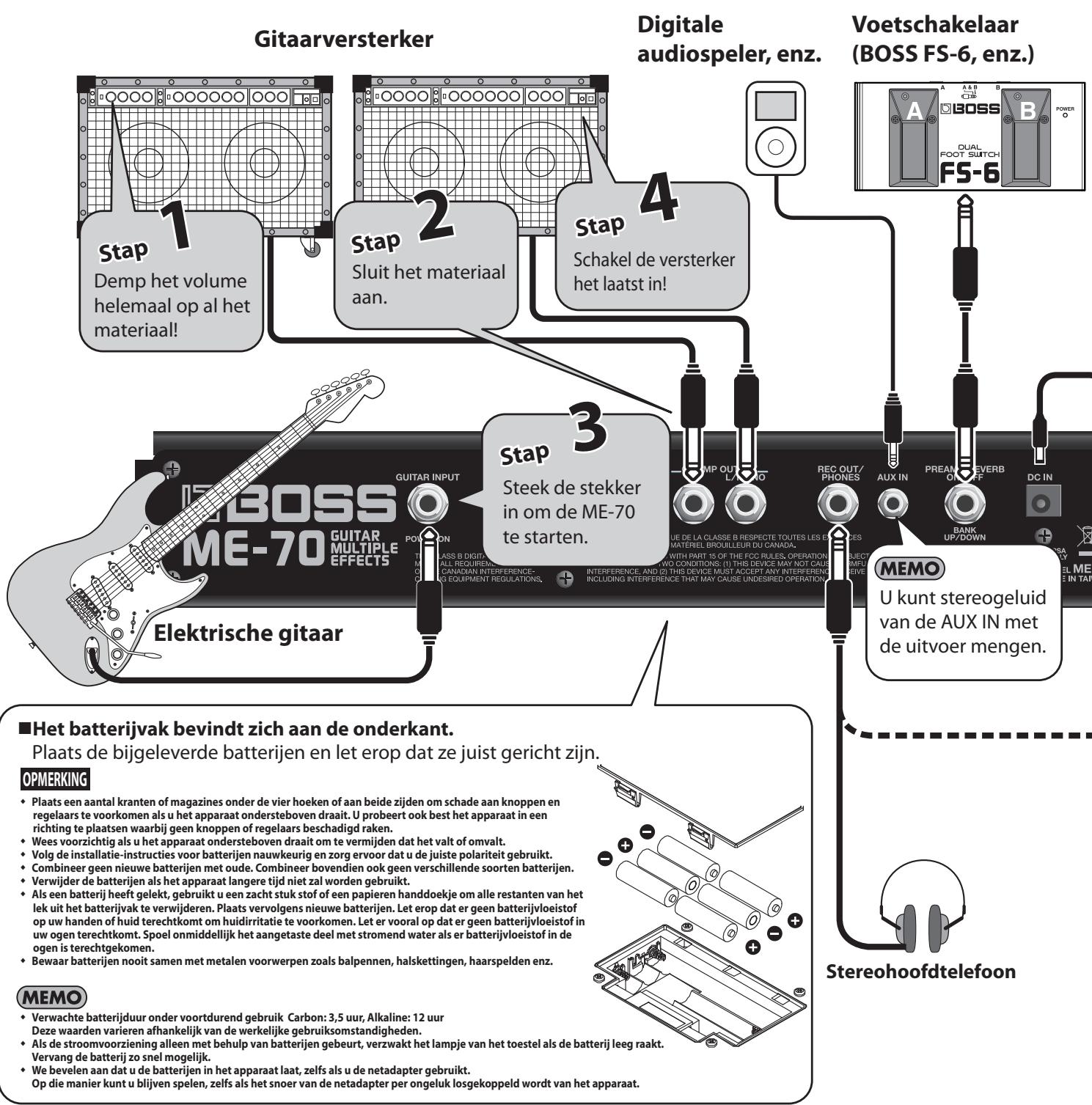

Aansluiten en inschakelen

■Let op bij het aansluiten van de ME-70 op de andere apparaten

OPMERKING

Schakel de voeding maar uw verschillende apparaten in de aangegeven volgorde in zostra de aansluitingen zijn voltood. Als u de apparaten in de verkeerde volgorde inschakelt, kunen er defecten optreden en/of kan er schade aan de luidspreakers en andere apparaten ontstaan.
Zet het volume alsljtager en schakel alle apparaten u voordat u aansluitingen maakt om defecten en/of schade aan luidspeakers of andere apparaten te Voorkommen.
- Verhoog het versterkervolume alleen na inschakeling van alle aangesloten apparaten. - Dit apparaat is uitergerust met een beveiligingscircuit. Het duurt even (enkele seconden) na het opstarten voordat het apparaat normal Werkt.
- Als verbindskabels met worden worden gebruikt, kan het volume van de aangesloten apparatuur op de ingangen (AUX IN) möglichk te laag+zijn. Gebruik in dit geval verbindskabels zonder watanden.

MEMO

• De ME-70 heeft geen ingebouwde versterker of luidsprekers. Om geluiden te horen hebt u een gitaarversterker nodig, sterehooftelefoon of ander gelijkaardig materiaal.
• Voor mono-uitvoer, sluit de kabel alleen aan op de L/MONO-aansluiting.
• Om de uitvoer van de REC OUT/PHONES-aansluiting door te sturen waar een opnameapparaat of een ander apparaat, gebruikt u een speciale kabel (PCS-31L, apart verkrijgbaar). Als u een gewone gitaarkabel gebruikt, worden alleen het geluid van het linkerkanaal uitgestuurd.

PCS-31L-kabel (apart verkrijjgbaar)

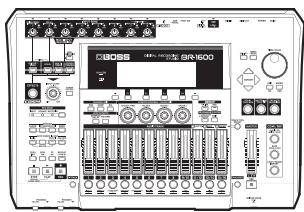

Digitale recorder, enz.

• Door een stekker in de REC OUT/PHONES-aansluiting te steken worden de ingebouwde gitaarversterkersimulator automatisch geactiveerd waardoor u zelfs met een hoofdtelefoon kut genieten van indruwkewkende gitaargeluiden. Hetzelfde effect worden ook toegepast op Gt. AMP OUTPUT op dit moment.
• Als u een gitaarversterker gebruikt die is aangesloten op Gt. AMP OUTPUT, trek dan de stekker uit de REC OUT/PHONES-aansluiting.

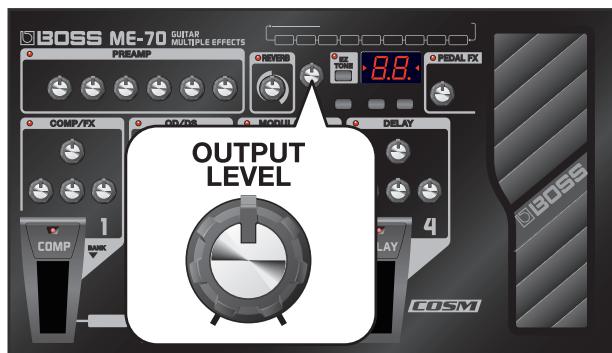

Het volume wijdigen

1. Wijzig de OUTPUT LEVEL-knop.

MEMO

• Het geluid kan verrormen als de OUTPUT LEVEL-knop te hoog worden ingesteld.
• Als de OUTPUT LEVEL-knop in de centrale positie staat en alle effecten zijn uitgeschakeld, zijn invoer en uitvoer op hetzelfde niveau.

Het apparatusuitschakelen

1. Zet het volume—helemaal zich op alle apparaten (dit apparaat, de versterker en de rest).
2. Schakel de versterker en andere aangesloten apparatenuit.
3. Koppel de gitaar of een ander aangesloten instrument los van de INPUT-aansluiting op de ME-70.

De stroomtoevoer maar de ME-70 wordenuitgeschakeld.

Bij ongewenste resultaten, zoals geen weergave van geluid, controleert u het volgende:

Zijn de aansluitingen met andere apparaten correct gebeurd?

Controleer de aansluitingen nog eens.

Is het volume gedempt?

Controller de volumeniveauaus van een aangesloten versterker of mixer.

Kunt u geluid horen met de hoofdtelefoon als de hoofdtelefoon is aangesloten?

Als u geluiden sunt horen, is het möglichk dat er een kortsluiting is in de kabel waarmee de versterker of een ander apparaat is aangesloten of is er möglichk een fouit in de instellenen van het externe apparaat. Controller de aansluitingskabels en de externe apparaten nog eens.

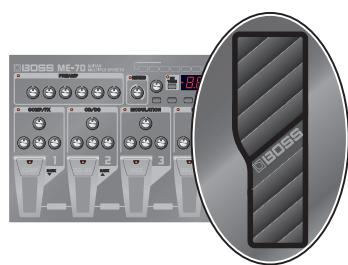

Is het niveau verlaagd met het expressiepedaal?

Geluiden worden nicht uitgevoerd als de teen van het expressiepedaal zich in de opgerichte stand bevindt verwijl de pedaal is ingesteld als volumepedaal (pagea D-9).

Expressiepedaal

Alle productnamen die in dit document worden vermeld, zich handelsmerken of gedeponeerde handelsmerken van de respectieve eigenaars. Deze bedrijven zijn nicht aangesloten bij BOSS en hebben de BOSS ME-70 Niet geauthoriseerd. Hun handelsmerken worden enkel gebruikt om de apparatuur te identificeren die de BOSS ME-70 simuleert.

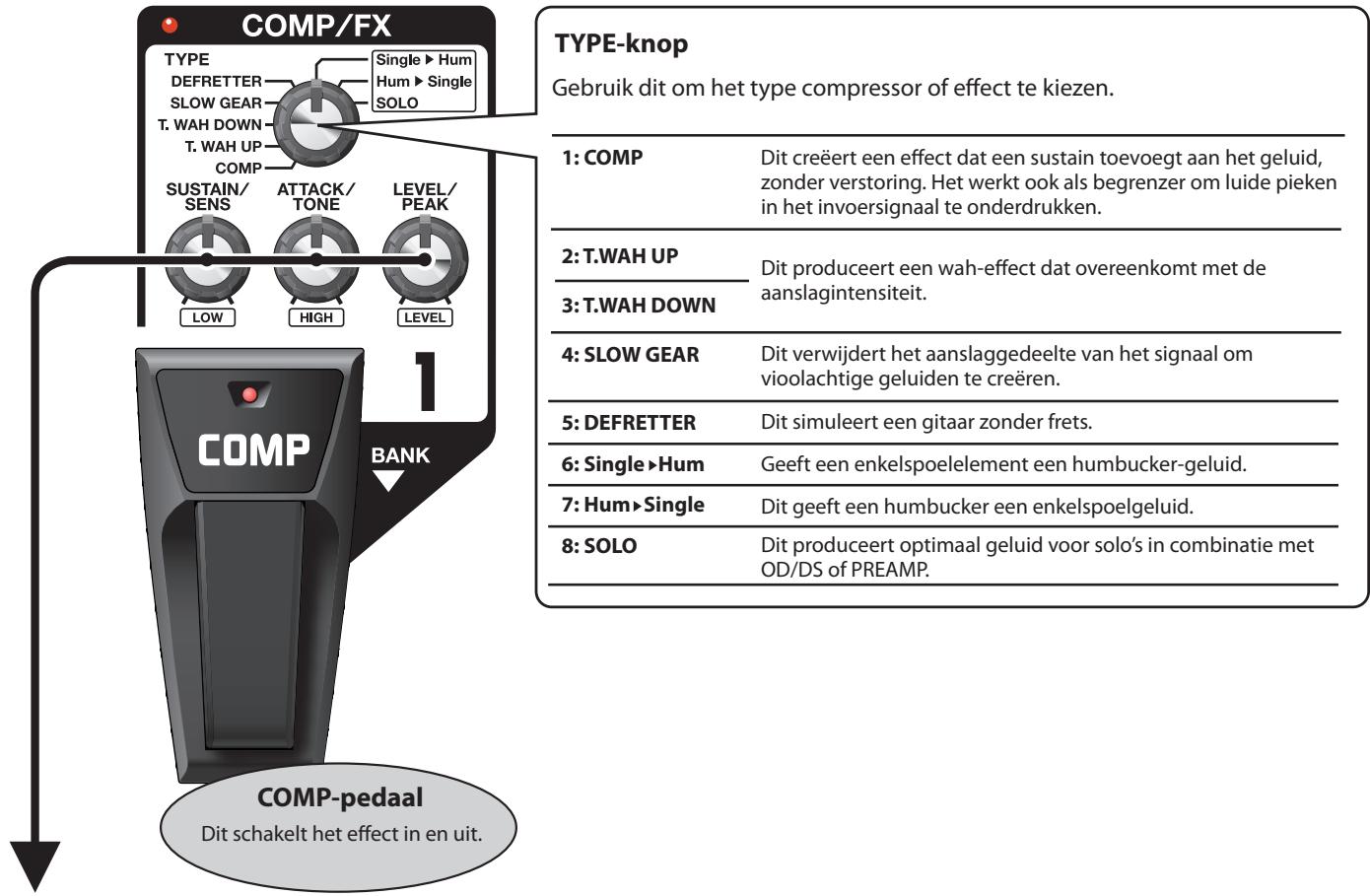

COMP/FX (Compressor/Effecten)

U kunt kiezen uit een ruim gamma originele effecten, zoals efecten die de volumeniveaus gelijkstellen of het geluid uitbreiden zonder verstoring (sustain).

TYPE	Wat doen de bedieningselementen?
COMP	SUSTAIN	Dit bepaalt de sustain van het geluid.	ATTACK	Dit bepaalt de aanhof van het geluid.	LEVEL	Dit bepaalt het volumeniveau van het effect.
T.WAH UP/T.WAH DOWN	SENS	Dit bepaalt de responsgevoeligheid van het inkomende geluid.	TONE	Dit bepaalt het geluid (helderheid) van de wah.	PEAK	Dit bepaalt de intensiteit van het wah-geluid.
SLOW GEAR	SENS	Dit bepaalt de responsgevoeligheid van het inkomende geluid.	ATTACK	Bepaalt dearend die nodig is om het maximumvolume te bereiken.	LEVEL	Dit bepaalt het volumeniveau van het effect.
DEFRETTER	SENS	Dit bepaalt de responsgevoeligheid van het inkomende geluid.	TONE	Dit bepaalt de tooneigenschappen.	LEVEL	Dit bepaalt het volumeniveau van het effect.
Single>Hum	LOW	Dit bepaalt het geluid van de lage frequencies.	HIGH	Dit bepaalt het geluid van de hoge frequencies.	LEVEL	Dit bepaalt het volumeniveau van het effect.
Hum>Single	LOW	Dit bepaalt het geluid van de lage frequencies.	HIGH	Dit bepaalt het geluid van de hoge frequencies.	LEVEL	Dit bepaalt het volumeniveau van het effect.
SOLO	LOW	Dit bepaalt het geluid van de lage frequencies.	HIGH	Dit bepaalt het geluid van de hoge frequencies.	LEVEL	Dit bepaalt het volumeniveau van het effect.

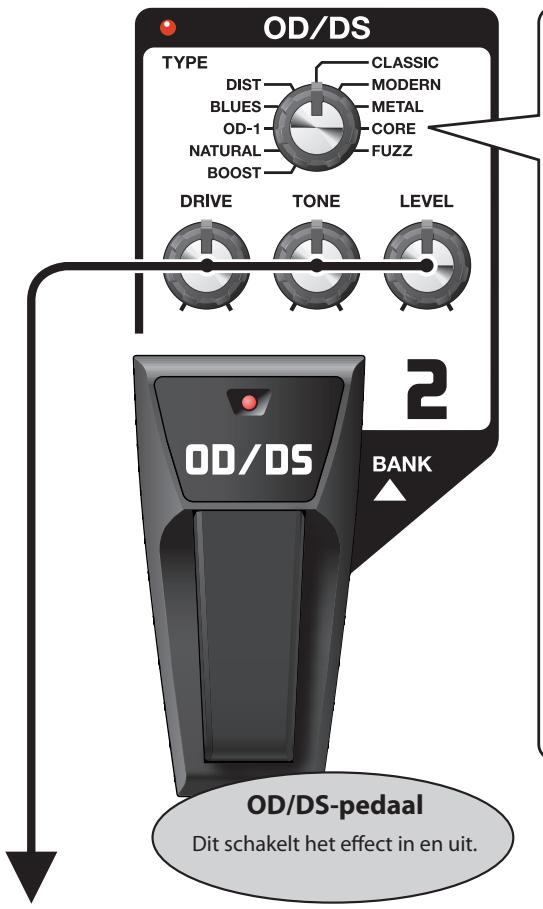

Deze effecten voegen een typische distortion of sustain toe.

TYPE-knop

Gebruik dit om het type overdrive of disortion te kiezen.

1: BOOST	Dit is een gain booster. Het werkt goed voor het creëren van distortion met een COSM-voorversterker of om krachtige zuivere tonen te creëren wanneser het alleen worden gezruikt.
2: NATURAL	Dit is een overdrive-geluid met een tatsächelijk klinkende distortion.
3: OD-1	Dit is het geluid van de BOSS OD-1. Het creëert een zachte, milde distortion.
4: BLUES	Dit is een uneke overdrive die getrouw de nuances van de aanslagen reproduceert.
5: DIST	Dit is een scherpe distortion met rijke sustain.
6: CLASSIC	Dit is het geluid van een vintage stack-versterker.
7: MODERN	Dit is het geluid van een groe high-gain-versterker.
8: METAL	Dit is een distortion die de middentonen benadrukt.
9: CORE	Dit is een distortion die de middentonen dempt.
10: FUZZ	Dit is een distortion die een typische ruwe en zware sound créëert.

Wat doen de bedieningselementen?

DRIVE

Bepaalt de intensiteit van de distortion.

TONE

Bepaalt de%Helderheid van het geluid.

LEVEL

Bepaalt het volumeniveau voor OD/DS.

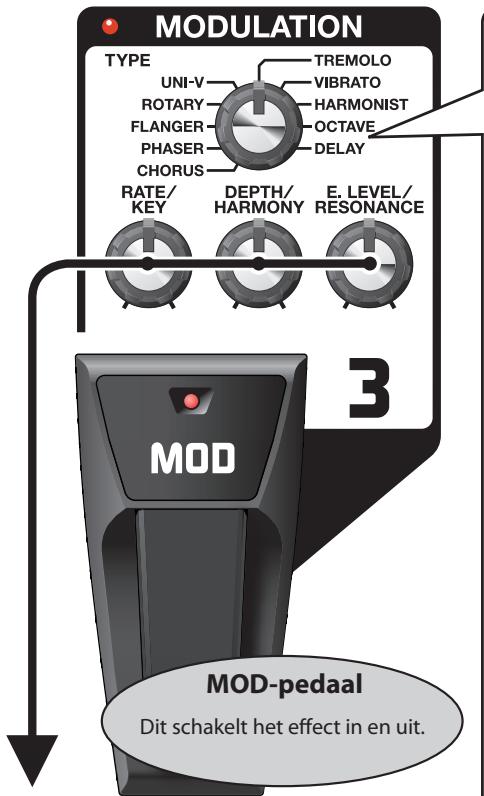

MODULATION

Deze effecten verbreten, moduleren en/of versuschuiven de toonhoogte van het geluid.

TYPE-knop

Gebruik dit om het type modulatie te kiezen.

1:CHORUS	Dit effect voegt subsiele variatie toe om de toon in een bredere, dikkere en mooiere toon om te vormen.
2:PHASER	Dit creërt een wervelende sound, met verschoven fase.
3:FLANGER	Dit creërt een modulatie-effect zoals het opstijgen en calen van een jet-motor.
4:ROTARY	Dit effect creërt het geluid van draaiende luidsprekers.
5:UNI-V	Dit modelleert de Uni-Vibe, een effect uit het rockgeluid van de jaren '60.
6:TREMODO	Dit creërt een retro-effect door cyclische wijzigingen van het volumeniveau.
7:VIBRATO	Dit produceert een intens vibrato-effect dat nicht met gewoon gitaarspel kan worden verkregen.
8:HARMONIST	Dit creërt harmonieën die doen denken aan dubbele gitaren.
	MEMO
	Speel enkele noten bij het harmonie-effect.
9:OCTAVE	Dit zorgt voor meer body door een geluid toe te voegen van een octaaf lager.
	MEMO
	Speel alleen enkele noten bij het octaafeffect.
10:DELAY	Dit vertraagt het geluid om een echo-effect te verkrijgen. Bij een delay-tijd van 10 tot 990 ms (millisecond)(Intilssue)kunt u het als tweede delay gebruiken.

TYPE	Wat doen de bedieningselementen?
CHORUS	RATE	Dit bepaalt de slelheid van het effect.	DEPTH	Dit bepaalt de hoeveelheid van het effect.	E. LEVEL	Dit bepaalt het volumeniveau van het effect.
PHASER	RATE	Dit bepaalt de slelheid van het effect.	DEPTH	Dit bepaalt de hoeveelheid van het effect.	RESONANCE	Dit bepaalt de intensiteit van het effect.
FLANGER	RATE	Dit bepaalt de slelheid van het effect.	DEPTH	Dit bepaalt de hoeveelheid van het effect.	RESONANCE	Dit bepaalt de intensiteit van het effect.
ROTARY	RATE	Dit bepaalt de slelheid van het effect.	DEPTH	Dit bepaalt de hoeveelheid van het effect.	E. LEVEL	Dit bepaalt het volumeniveau van het effect.
UNI-V	RATE	Dit bepaalt de slelheid van het effect.	DEPTH	Dit bepaalt de hoeveelheid van het effect.	E. LEVEL	Dit bepaalt het volumeniveau van het effect.
TREMOLO	RATE	Dit bepaalt de slelheid van het effect.	DEPTH	Dit bepaalt de hoeveelheid van het effect.	E. LEVEL	Dit bepaalt het volumeniveau van het effect.
VIBRATO	RATE	Dit bepaalt de slelheid van het effect.	DEPTH	Dit bepaalt de hoeveelheid van het effect.	E. LEVEL	Dit bepaalt het volumeniveau van het effect.
HARMONIST	KEY(Bv.(E)MANUAL(F#))MANUAL	Dit bepaalt de muzieknoot van het nummer dat wordt gespeeld.	HARMONY-1 octaaf	Dit bepaalt de toonhoogte van de harmonie.	E. LEVEL	Dit bepaalt het volumeniveau van het effect.
			-1 octaaf	Ontstemmen 3e +1 octaaf
OCTAVE	—		D. LEVEL	Dit bepaalt het volumeniveau van het directe geluid.	E. LEVEL	Dit bepaalt het volumeniveau van het effect.
DELAY	TIME	Dit bepaalt de delay-tijd (10 tot 990 ms), in stappen van 10 ms.	FEEDBACK	Dit bepaalt het aantal herhalingen voor de delay.	E. LEVEL	Dit bepaalt het volumeniveau van het effect.

U kunt de RATE-parameter bedieren met behulp van het expressiepedaal. Voor meer informatie, lees "Pedaaleffecten gebruiken" (pageina D-9).

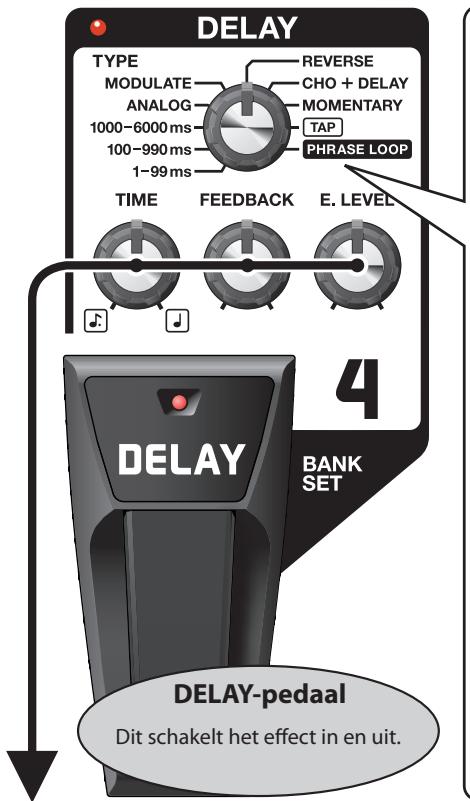

DELAY

Dit verstraagt het geluid om een echo-effect te verkrijgen. Zo voegt u meer body aan het geluid toe en kunt u complexe geluiden creeren.

TYPE-knop

Dit schakelt het effect in en UIT.

1: 1-99ms	Gebruik dit om het type delay te kiezen.
2: 100-990ms	Dit is een delay van 1 tot 99 ms (milliseconds). Ideaal voor een verdubelingseffect.
3: 1000-6000ms	Deze delay heeft een delay-tijd van 100 tot 990 ms (milliseconds).
4: ANALOG	Dit is een delay van 1.000 tot 6.000 ms (milliseconds). Ideaal voor speciale effecten.
5: MODULATE	Dit creëert een zacht analoog delay-geluid.
6: REVERSE	Dit is een delay met een aangenaam chorusachtig effect dat wordt toegevoegd aan de delay-herhalingen.
7: CHO + DELAY	Dit creëert telgetijkertijd chorus en delay-effecten. (De instelling voor chorus kan nicht worden aangepast.)
8: MOMENTARY	Delay is alleen actief als het DELAY-pedaal worden ingedrukt.
9: TAP	Dit bepaalt de delay-tijd door het pedaal te gebruiken.

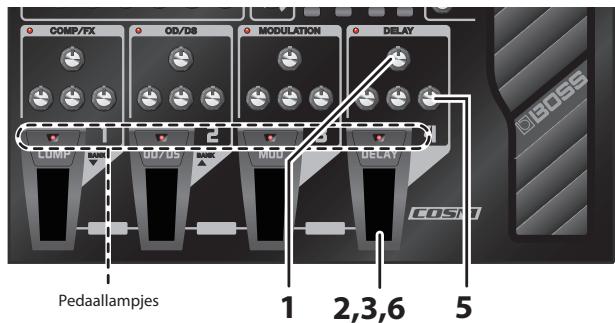

10: PHRASE LOOP	Dit LAST u uw gitaarspel opnemen en het herhaald afspelen. Dit is handig voor live-optredens en oefensessies.

In geheugenmodus (pagea D-10), gebruiken MOMENTARY-, TAP- en PHRASE LOOP-pedaalhandelingen het pedaalnummer voor de huidige geselecteerde patch.

TYPE

1-99 ms	TIME Bv.2ms 99ms 99ms			FEEDBACK	E. LEVEL
	Dit bepaalt de delay-tijd in stappen van 1 ms.			Dit bepaalt het aantal herhalingen voor de delay.	Dit bepaalt het volumeniveau van het delay-geluid.
100-990 ms	TIME Bv.120ms 990ms 99ms			FEEDBACK	E. LEVEL
	Dit bepaalt de delay-tijd in stappen van 10 ms.			Dit bepaalt het aantal herhalingen voor de delay.	Dit bepaalt het volumeniveau van het delay-geluid.
1000-6000 ms	TIME Bv.1200ms 6000ms 600			FEEDBACK	E. LEVEL
	Dit bepaalt de delay-tijd in stappen van 100 ms.			Dit bepaalt het aantal herhalingen voor de delay.	Dit bepaalt het volumeniveau van het delay-geluid.
ANALOG MODULATE REVERSE CHO + DELAY MOMENTARY	TIME Bv.120ms 990ms 99ms			FEEDBACK	E. LEVEL
	Dit bepaalt de delay-tijd (10 tot 990 ms), in stappen van 10 ms.			Dit bepaalt het aantal herhalingen voor de delay.	Dit bepaalt het volumeniveau van het effect.MEMO Als TYPE is ingesteld op REVERSE, past dit de balansCUSSEN hetrechtstreekse geluid en het effectgeluid aan.
TAP	Bv.			FEEDBACK	E. LEVEL
	Dit bepaalt het ritme van het delay-geluid.			Dit bepaalt het aantal herhalingen voor de delay.	Dit bepaalt het volumeniveau van het delay-geluid.
	"Effecten toevoegen in het tempo van het nummer (Tap Tempo)" (agina D-14)
PHRASE LOOP	—			—	E. LEVEL
					Dit bepaalt het volumeniveau van de phrase loop.cf.
					"Phrase Loop Play" (agina D-15)

U kunt de E.LEVEL-parameter bedieren met behulp van het expressiepedaal. Voor meer informatie, lees "Pedaaleffecten gebruiken" (pagina D-9).

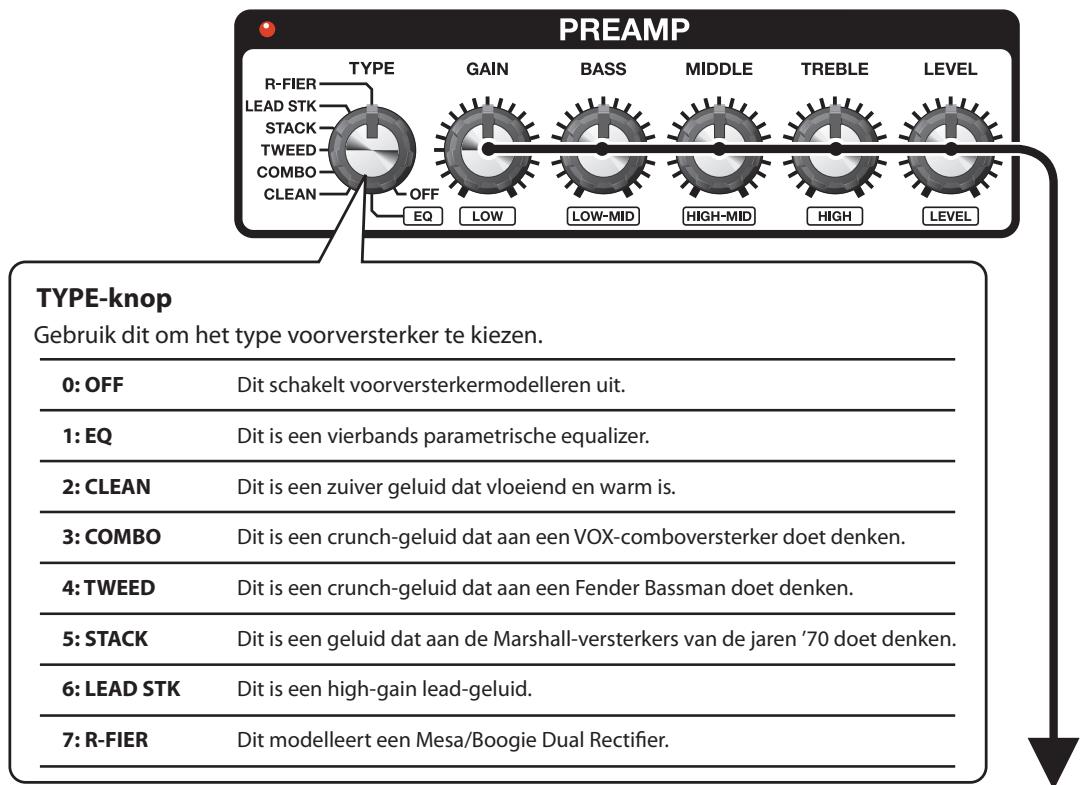

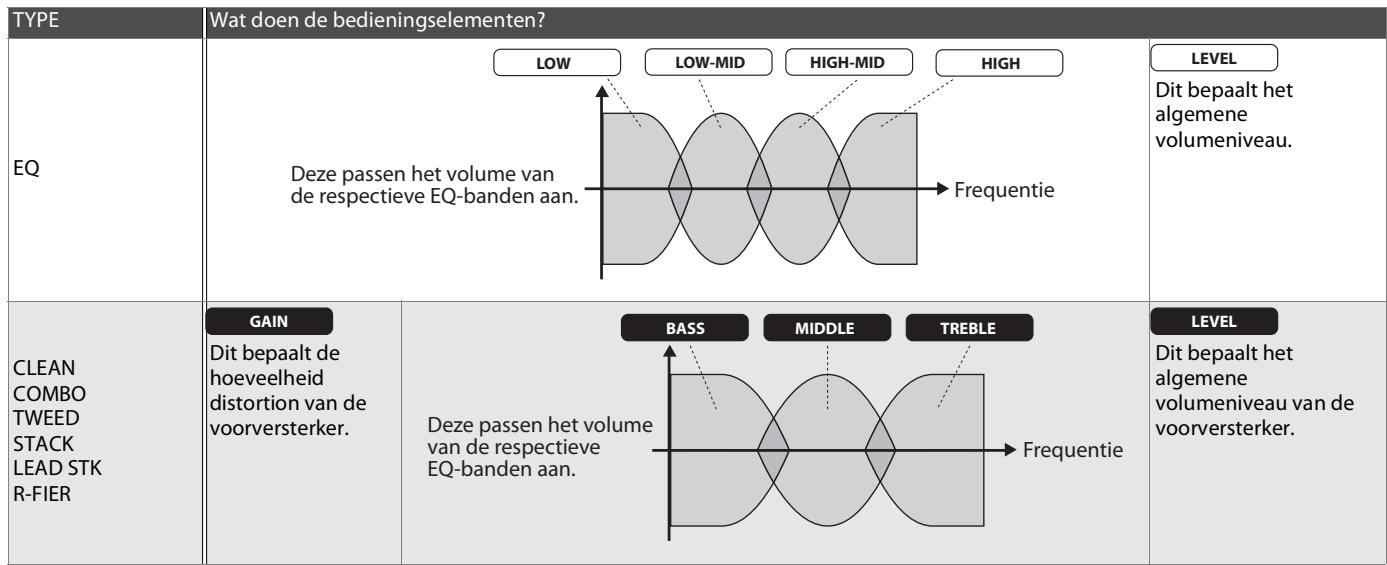

PREAMP

Dit modèleert de voorversterkerrespons. U(Int) het ook als een equalizer gebruiken.

NS (Ruisonderdrukker)

Dit onderdrukt de randgeluiden en ruis die door het element van de gitaar worden opgenomen.

NS (Ruisonderdrukkerdempel)

NS THRES/BANK

Dit past het effect aan volgens het ruisniveau. De waarde O schakelt de ruisonderdrukkeruit.

Een hogere instelling dan nodig kan ervoor zorgen dat er geen geluid worden weergegeven wanneer de gitaar aan een laag volume worden bespeeld.

REVERB

Dit voegt een slepende galm toe aan het geluid.

Dit past het type galm en de hoeveelheid van het effect aan.

ROOM

Dit simuleert de galm binnen een kamer (instellingswaarde: 0. tot 49.)

HALL

Dit simuleert de galm binnen een zaal (instellingswaarde: 0. tot 49.)

Schermvoorbeeld

ROOM 12

HALL 49

De stip toont aan dat het efect een HALL-galm is.

PEDAL FX (Pedauleffecten)

Dit produit een reeks effecten voor het expressiepedaal van het apparaat.

Gebruik dit om het type PEDAL FX te kiezen.

1:WAH

Dit is een wah-effect.

2:VOICE

Dit laut u geluiden creeren die een menselijke stem nabootsen.

3: +1 OCTAVE

Dit LAST U DOORLOPEND DE TOONHOOGTE variieren tot een octaaf hoger of lager dan het oorspronkelijke geluid.

4: -1 OCTAVE

Speel enkele noten.

5: MOD RATE

Dit laat u de能力和 het MODULATION-effect bepalen.

De RATE-knop van het MODULATION-effect bpaelt de maximumwaarde van het bereik dat met het expressiepedaal worden bpaeld.

6: DELAY LEV

De E. LEVEL-knop van het DELAY-effect bepaalt de maximumwaarde van het bereik dat met het expressiepedaal worden bepaald.

Pedauleffecten gebruiken

PEDAL FX-lampje

Door stevig op de teen van het expressiepedaal te drukken (breng uw gewicht er een beetje op) schakelt u:tussen de functies van het expressiepedaal.

PEDAL FX-lampje	Verklaring
Uit	VOLUME-functie ingeschakeld (volumepedaal).
Aan	Het effect dat door de PEDAL FX-knop is geselecteerd, is ingeschakeld.

Opslaan/Oproepen en gebruiken van klanken (geheugenmodus)

De ME-70 heeft twee hoofdbedrijfsmodi: Handmatige modus en Geheugenmodus. In Handmatige modus worden de klanken bepaald door de feitelijke standen van de knappen op het Voorpaneel voor de verschillende effecten. In de Geheugenmodus daarentegen,(Int u klanginstellenen opslaan om ze voor later gebruik wee op te roepen.

Patches en banken

In de Geheugenmodus vormt een combinatie (of set) van effecten samen met een groep parameterinstellungen een "patch".

Een groep van vier patches is een "bank" en de respectieve patches in een bank komen overeen met de nummerpedalen.

De banken zijn georganiseerd in negen "gebruikersbanken" die vrij beschikbaar zich voor lezen en schrijven en negen "vooraf ingestelde banken" die alleen leesbaar zich.

In totaal heeft de ME-70 72 patches.

Wisselen:tussen de Handmatige modus en de Geheugenmodus

1. Druk pedalen 3 en 4 tegelijkkertijd in.
2. Telkens als u drukt, schakelt de ME-70:tussen Handmatige modus en Geheugenmodus.

In de Handmatige moduslicht de stip onderaan rechts van het scherm op. In de Geheugenmodus wordt het huidige geselecteerde banknummer weergegeven.

Handmatige modus

Dit slaat de configuratie-instellen op in een patch.

MEMO

• U kurz patch-write-handelingen uitvoeren in de Handmatige modus of de Geheugenmodus.
• Door patch-write-handelingen uit te voeren, schakelt het apparaat overaar de Geheugenmodus.

OPMERKING

• Tot u een patch-write-handeling hebt uitgevoerd, zult u door het uitschakelen van het apparaat of het wijzigen van patches de kranken verliezen die u hebt aangemaakt.
• Door een schrijfhandeling uit te voeren,.gaat een klank verloren die al op een doelpatch was opgeslagen.

1. Druk op [WRITE].

De pedaallampjes knipperen.

1. Kies de gebruikersbank en het patchnummer waarop u de patch wilt opslaan.

2. Kies het gebruikersbanknummer door te drukken op BANK [ ] en [ ]
   Kies het patchnummer door op een nummerpedaal te drukken (1 tot 4).

MEMO

Druk op [EDIT/EXIT] om de schrijfprocedure te beeindigen.

De toon wordt opgeslagen.

TIP

Om een patch te kopiieren, dient u de patch op te roepen die u wilt kopiieren (pagina D-11) en cervolgens een eenvoudige schrijfhandeling uit te voeren. U kunt een patch kopiieren door een ander patchnummer te kiezen en het waar op te slaan.

Klanken oproepen (patches)

Gebruik BANK [←] [▷] en de nummerpedalen (1-4) om te schakelen:tussen patches.

1. Druk op BANK[ ][ ].

Kies het banknummer waarnaar u wilt overschakelen.

Het weergegeven banknummer knippert. (Op dit moment worden de klanken nog nicht gewisseld.)

MEMO

Voor het banknummer Aunt u een gebruikersbank kiezen van U1 tot U9 of een vooraf ingestelde bank van P1 tot P9.

TIP

Door nummerpedalen 1 en 2 tegelijkkertijd in te drukken, worden bankselectie geactiveerd met behulp van pedalen 1 en 2. Nadat u een bank hebt gekozen, kurz u de selectie bevestigen door pedaal 3 of 4 in te drukken.

1. Druk op een van de nummerpedalen van 1 tot 4.

Het apparaat schakelt over maar de patch in het banknummer dat u in stap 1 koos.

TIP

Als u een patch binnen bezelfde bank kiest, kurz u stap 1 overslaan.

cf.

U kunt ook tussen banknummers schakelen met een voetschakelaar. Voor meer informatie, lees "Externale voetschakelaars gebruiken" (pagea D-13).

Klankinstellingen wijzigingen (Geheugenbewerkingsmodus)

In de Geheugenmodus is het bewerken van effecten of het wijzigelen van de drempel (NS THRES) van de ruisonderdrukker Niet möglich. Activeer de Geheugenbewerkingsfunctie van het apparaat als u deze wijzigingen wilt UITvoeren.

1. Raadpleeg "Klanken oproepen (patches)" en roep de patch op waarvan u instellingen wilt wijzigen.
2. Druk op [EDIT/EXIT].

Het apparaat schakelt over waar de Geheugenmodus en "Ed"verschijnt op het scherm.
3. Gebruik de bedieningselementen, pedalen en knoppen om de toon te wijzigen.
In de Geheugenbewerkingsmodus en in de Handmatige modus schakelen de nummerpedalen effecten in en uit en [ ] en [ ] bepalen de NS THRES-parameter.
4. Druk op [EDIT/EXIT].
Het apparaat keert terug maar de Geheugenmodus.
5. Als u de klank waarop u wijzigingen hebt uitgevoerd, wilt opslaan, voert u een patch-write-handeling uit (pagea D-10).

OPMERKING

Tot u een patch-write-handeling hebt uitgevoerd, zult u door het uitschakelen van het apparaat of het wijzigen van patches de klanken verliezen die u hebt aangemaakt.

Klanken creëren met Ease (EZ Tone)

EZ Tone is een functie waarme geluiden snug en gemakkelijk kannen worden gecreered door opgeslagen parameters op te roepen voor elk individuel type effect.

De ME-70 worden standaard geleverd met optimale instellenen voor elk type effect, opgeslagen als EZ Tones. U(Int, als u dit wenst, een EZ Tone bewerken en uw wijzigingen over de fabrieksinstelling opslaan. Dit LAST u toe om EZ Tone te gebruiken om snel uw favoriete instellenen voor elk type effect op te roepen.

Een EZ Tone kiezen (opropen)

Als EZ TONE is ingeschakeld,kest u de opgeslagen instellenen voor een effect oproepen met de TYPE-knop.

De gecreeerde klank opslaan als een EZ Tone

Als u een EZ Tone bewerkt met de bedieningselementen van een effect, kurz u de wijzigingen opslaan.

1. Druk op [EZ TONE].

Het EZ TONE-lampje Licht op.

MEMO

• U kurz de nummerpedalen gebruiken om de effecten in- en uit te schakelen, waardoor u het geluid van elk effect apart kurz controeren.
• Gebruik de TYPE-knop om OFF te selecteren als u PREAMP wilt uitschakelen.

2. Gebruik de TYPE-knop om de EZ Tone van een effect te gebruiken.

Optimale effectparameters voor de gekozen TYPE-waarde worden automatisch bepaald.

TIP

Na het kiezen van een EZ Tone kurz u de bedieningselementen van het effect gebruiken om het geluid waar voorkeur in te stellen.

1. Houd [EZ TONE] ingedrukt en druk op [WRITE].

De indicator voor de opslaglocatie van het effect knippert.

(MEMO)

Door alleen op [WRITE] te drukken, worden de procedure gestart om de huidige instellingen voor alle effecten op te slaan als een patch.

2. Gebruik BANK [←] en [▶] om het effect te kiezen dat u wilt opslaan.

De selectie doorloopt de opties in deutsche volgorde, waar bij de huidige keuze knippert: COMP/FX " OD/DS " MODULATION " DELAY " PREAMP " alle effecten " COMP/FX " ...

MEMO

Als u "alle effecten" selecteert, slaat u de EZ Tones voor elk effect op.

3. Druk op [WRITE].

De bewerkte EZ Tone wird in het geheugen opgeslagen op deplaats die door de TYPE-knop op dat moment is geseleederd.

OPMERKING

Door op te slaan, gaat een eventuele EZ Tone, die al op de TYPE-locatie was opgeslagen, verloren.

De waarden van de bedieningselementen controleren

Het oproepen van patches of EZ Tones kan afwijkingen veroorzaken tussen de ingestelde parameters en de stand van de bedieningselementen.

U kurz de feitelijke parameterwaarden weergeven op het scherm zodate u ze kurz controleren.

1. Houd [EDIT/EXIT] ingedrukt en draai het bedieningselement voor de waarde die u wilt controlleren.

De waarde van het bedieningselement verschijnt even op het scherm.

De gitaar stemmen (Stemfunctie)

1. Druk pedalen 2 en 3 tegelijkkertijd in.

Telkens u drukt, worden de stemfunctie in- ofuitgeschakeld.

2. Indien nodig(Int) u de referentietioonhoogte wijzigen.

Als het stemapparaat is ingeschakeld,kest u de referentietoonhoogte wijzigendoor drukken op NS THRES/BANK [ ] of [ ].

Beeldscherm	Toonhoogte
35–45	435–445 (Hz)

MEMO

• De referentietoonhoogte verschijnt even op het scherm.
• De instelling van de referentietoonhoogte worden automatisch opgeslagen, zodat u deze instelling Niet hoeft te bepalen telkens u stemt.
• De referentietoonhoogte werk standard ingesteld op 40 (440 Hz).

3. Speel een enkele open noot op de snaar die u wilt stemmen.

De naam van de noot die het dichtst staat bij de toonhoogte van de gespeelde snaar worden op het scherm weergegeven.

4. Stem zodate gewenste toonhoogte worden weergegeven en beiden stemgidslampjes oplichten.

Overbruggingsfunctie (BYPASS)

In de stemmodus is het uitgevoerde geluid identiek aan het ingevoerde geluid, zonder effecten (overbrugging).

U kunt het expressiepedaal gebruiken om het volume te bedieren.

External voetschakelaars gebruiken

Door een optionele voetschakelaar aan te sluiten (de BOSS FS-5U of FS-6)kest u de volgende handelingenuitvoeren.

Modus	Functie
Handmatig	Schakelt het PREAMP-effect in of uit Schakelt het REVERB-effect in of uit
Geheugen	Banknummer hoger, banknummer lager

OPMERKING

Zet het volume alsijd lager en schakel alle apparaten uit voordat u aansluitingen maakt om defecten en/of schade aan luidsprekers of andere apparaten te voorkomen. Door stekkers los te koppelen of aan te sluitenijdens het opstarten kan het PREAMP- of REVERB-effect in- ofuitgeschakeld worden.

Stel de POLARITY-schakelaar in zoals hieronderiegoond als u een FS-SU-schakelaar gebrukt.

Stel de schekelaars MODE en POLARITY in zoals hieronder getoond als u een FS-6-schekelaar gebruikt.

Effecten toevoegen in het tempo van het nummer (Tap Tempo)

Als het DELAY-effect is ingesteld op TAP(Intt u het tempo van de delay bepalen door in het tempo van een nummer op een pedaal te drukken.

Deze sectie beschrift hoe u de handeling in Handmatige modus uitvoert. Als u zich in de Geheugenmodus befindt, kurz udezelfehandeling uitvoeren door het nummerpedaal voor de huidige geseeleterde patch te gebruiken.

MEMO

1. Stel de TYPE-knop van het DELAY-effect in op TAP.

Het pedaallampje knippert in het tempo van de huidige ingestelde delay-tijd.

1. Stel de TIME-knop in op of .

Kies het ritme voor het delay-geluid dat wordt gecreeerd (gepunte achtste noot of kwartnoop).

1. Druk minstens twee keer op het DELAY-pedaal in het tempo van het nummer.

Het tempo van het delay-geluid worden bepaald door het tempo waar u op het pedaal drukt. De ME-70 interpreteert elke druk op het pedaal als een kwartnootinterval en stelt de delay in volgens de nootwaarde die in stap 2 werden ingesteld. Het pedaallampje knippert in het tempo dat u invoert.

De modulatiesnelheid en delay-tijd instellen met de pedalen

De snelheid (frequentie) van de modulatie en de delay-tijd die u instelt met de knappen,kest u ook met de pedalen instellen.

MEMO

MEMO

• Deze sectie beschrijft hoe u de handeling要去itvoeren in de Handmatige modus. Als u zich in de Geheugenmodus befindt,kest u bezelfde handelinguitvoeren door het nummerpedaal voor de huidige geselecteerde patch te gebruiken.
  U kunt alleen de delay-tijd instellen als u zich in de Geheugenmodus bevindt en de MODULATION- en DELAY-effecten samen+zijn ingeschakeld.

• Gebruik de TYPE-knuppen voor de MODULATION- en DELAY-effecten om de gewenste effectentypes te kiezen.

MEMO

Als een van de TYPE-instellen den die hieronder worden getoond, werk geselecteerd voor het MODULATION- of DELAY-effect,+kunnen de instelleningen die in dit hoofdstuk worden omschreiben Niet met de pedalen worden bepaald.

Effect	TYPE-waarde
MODULATION	HARMONIST OCTAVE
DELAY	MOMENTARY TAP PHRASE LOOP

MEMO

Als u TAP als DELAY-effect wilt selecteren, gebruikt u de procedure in "Effecten toevoegen in het tempo van het nummer (Tap Tempo)" om de delay-tijd in te stellen met eenPEDaal.

2. Houd het MOD- of DELAY-pedaal gedurende minstens twee seconden ingedrukt.

Twee seconden nadat u op het pedaal begint te drukken, begint het pedaallampje te knipperen.

3. Druk minstens twee ker op het MOD- of DELAY-pedaal in de snelheid die u wenst.

De snugelheid van het effect worden bepaald door de timing waar u op het pedaal drukt. Het pedaallampje knippert synchroon met de modulatiesnelheid of het delay-geluid.

4. Houd opniew het MOD- of DELAY-pedaal ingedrukt gedurende minstens twee seconden.

De instelling voor de snelheid is voltooid en het effect is ingeschakeld. Het pedaallampje stocht met knipperen en blijft branden.

Na het bepaalen van de instelleningen kutn u met behulp van de RATE- of de TIME-knop de effect-timing deactiveren die met het pediaal werk ingesteld en de prioriteit waar de knopinstelling verschuiven.

Phrase Loop Play

U kurz tot 38 seconden opnemen van uw muziekspel en het opgenomen gedeelte doorlopend lately herhalen. U kurz ook bijkomende stukken van uw muziekspel toevoegen aan de opname tijdens de weergave (overdubben).

Zo kurz u eenvoudig enrechtstreeks acheftergrondmuziek creeren.

MEMO

Deze sectie beschrijft hoe u de handeling in Handmatige modusuitvoert. Als u zich in de Geheugenmodus bevindt, kurz udezelfdehandelinguitvoeren door het nummerpedaal voor de huidige geselecteerde patch te gebruiken.

1. Stel de TYPE-knop van het DELAY-effect in op PHRASE LOOP.

Het apparaat activeert de standby-stand voor opnemen en de pedaallampjes knipperen in een vast interval.

1. Druk op het DELAY-pedaal.

De opname start zodra u het DELAY-pedaal indrukt en het pedaallampje snel knippert.

1. Druk opniew op het DELAY-pedaal.

Opname stoot. Zodra de opname stoot, start de herhaalde weergave van de opname en brandt het pedaallampje doorlopend.

MEMO

Een trillend geluid kan ontstaan bij uiterst korte opnametijden.

1. Herhaal stappen 2 en 3 om bijkomende opnames in te voegen (overdubben).

MEMO

Als u de TYPE-knop van het DELAY-effect op een andere stand instelt of het toestel uitschakelt, worden de opgenomen geevens verwijderd.

1. Pas het volume van de phrase loop aan met behulp van de E. LEVEL-knop van het DELAY-effect.
2. Druk twee keer op het pedaal om de weergave te stoppen.

Het apparaat keert terug waar de standby-stand voor opnemen.

MEMO

• Druk twee keer binnen een seconde op het DELAY-pedaal.
  Aan het einde van de weergave worden de opgenomen geevens verwijderd.

Deinstallingen voor de bedieningsmethode make

Als u patches of EZ Tones oproept, weerspiegelen de parameters möglichk Niet de母公司 positie van de bedieningsknoppen. U=knt instellen hoe de parameters zich gedragen wanner de bedieningsknoppen in deze stand worden gezet.

1. Druk tegelijkkertijd op nummerpedalen 3 en 4 om de Handmatige modus te activeren (pagea D-10).
2. Houd [EDIT/EXIT] ingedrukt en druk op het COMP-pedaal.
3. Gebruik NS THRES/BANK [<] of [▶] om de bedieningsmethode te selecteren.

Beeldschem	Bediening
n0	De waarde verandert onmiddelijk als aan de knop worden gedraaid (standaardinstelling).
n1	De waarde verandert zodia de knop voorbij de positie worden gedraaid die overeekenkomt met de huidige ingestelde waarde.

1. Druk op [WRITE].

De instelling worden opgeslagen in het geheugen.

1. Druk tegelijkertijd op nummerpedalen 3 en 4 om over te schakelen maar de Handmatige modus (pagea D-10).
2. Houd [EDIT/EXIT] ingedrukt en druk op het MOD-pedaal.

"F"verschijnt op het scherm.

1. Druk op [WRITE].
   De stemgids knippert.
2. Druk opniew op [WRITE].

Het scherm knippert en de standardinstellungen worden hersteld.

OPMERKING

Schakel het toestel nooituit tijdens Factory Reset.

Het expressiepedaal aanpassen

Het expressiepedaal van de ME-70 werkstandaard ingesteld voor optimale werking. Intensief gebruik en bepaalde gebruiksomstandigheden konnen er darüber voor zorgen dat het pedaal afwijk van de instelling.

Als u problemen ervaart, Zoals een Niet functionerende ON-/OFF-schakelaar van het expressiepedaal of als het volumepedaal het geluid Niet volledig dempt,kestu met de volgende procedure het pedaal opnieuw instellen.

OPMERKING

Let er bij het gebruik van het expressiepedaal op dat uw vingers Niet geklemd raken:tussen het bewegende deel en het paneel. Op plaatsen metkleine kinderen dient een volwassene voor toezicht en begeleiding te zorgen tot het kind in staat is om alle regels te volgen die essentieel zijn voor het veilige gebruik van het apparaat.

1. Druk tegelijkkertijd op nummerpedalen 3 en 4 om over te schakelen maar de Handmatige modus (pagea D-10).
2. Houd [EDIT/EXIT] ingedrukt en druk op DELAY-pedaal. Het scherm toont "Pd", cervolgens"Up".
3. Breng de hiel van het expressiepedaal helemaal maar beneden, LAST HET PEDAAL Vervolgens los en druk op [WRITE].

Het scherm toont "dn".
4. Breng de teen van het expressiepedaal helemaal\ aar beneden, LAST HET PEDAAL VERVGENS LOS EN Druk\ op [WRITE].

Een waarde die de huidige watstand (gevoeligheid) van de expressiepedaalschakelaar weergeeft, verschijnt op het scherm.

MEMO

Als het scherm knippert in stap 3 of 4, drukt u opnieuw op het pedaal en drukt u verzolgens op [WRITE].

1. Gebruik NS THRES/BANK [ ] en [▶] om de waarstand (gevoeligheid) van het expressiepedaal te wijzigen.

Hoe lager de waarde, hoe gemakkelijker de schakelaar reageert, zichs als deze slechts Lichtjes worden ingedrukt.

MEMO

Dit worden standaard ingesteld op "5".

1. Druk op [WRITE].

De instelling worden opgeslagen in het geheugen.

Lijst van vooraf ingestelde patches

Patch Nummer	Verklaring	PU
1-1	Ruwe distortion, goed voorchytergrond.	S/H
1-2	Distortion met goede sustain, goed voor solo's.	S/H
1-3	Crunch-geluid geschikt voor blues.	S/H
1-4	Zuiver geluid voor arpeggio.	S/H
2-1	Metal-geluid geschikt voor riffs.	H
2-2	Fuzz-geluid van de jaren '60 met UNI-V. Snelheid van UNI-V-effect kan worden gewijzigd met expressiepedaal.	S
2-3	Crunch-geluid, goed voor akkoorden.	S/H
2-4	Strak, zuiver geluid, goed voor slaggitaar.	S/H
3-1	Drive-geluid voor hardrock van de jaren '70.	S/H
3-2	Metal-geluid, geschikt voor enkelspoeelementen.	S
3-3	Rotary-geluid van de jaren '70. De snelheid van het ROTARY-effect kan worden gewijzigd met het expressiepedaal.	S/H
3-4	Jazz-geluid, geschikt voor nekelement.	H
4-1	Zacht drive-geluid voor latin rock. Hoeveelheid DELAY-effecten kan worden geregeld met het expressiepedaal.	H
4-2	Dit is een typisch geluid, geschikt voor progressieve rock van de jaren '70.	S
4-3	Tremologeluid, goed voor surfrock van de jaren '60.	S
4-4	Zuiver geluid met T.WAH voor funk.	S
5-1	Distortion voor metal van de jaren '80.	H
5-2	Dit verhoegt de toonhoogte met een octaaf als het expressiepedaal worden gebruikt. Het is geschikt voor muzieklijnen van enkele noten.	S/H
5-3	Crunch-geluid met S voor solo's.	S
5-4	Phaser-geluid, goed voor slaggitaar.	S/H
6-1	Drive-geluid, goed voor punkrock.	S/H
6-2	Twin-lead-distortion voor muzieklijnen van enkele noten in A mineur (C majeur).	S/H
6-3	Alternatifiek rock-geluid van jaren '90.	S/H
6-4	Zuiver geluid met pedaalwah, goed voor slaggitaar.	S/H
7-1	Zacht lead-geluid voor jazz-fusion.	S/H
7-2	Dit creëert een talk box-effect als het pedaal worden gebruikt.	S/H
7-3	Slap-back-echogeluid voor country.	S
7-4	Zuiver geluid voor het Liverpool-geluid van de jaren '60.	S
8-1	Zware distortion in combinatie met een geluid van een octaaf lager.	H
8-2	Ruwe distortion met FLANGER.	H
8-3	Hardrock-geluid met PHASER.	H
8-4	Wijzigt een enkelspoeilelement in een zuiver humbucker-geluid.	S
9-1	Deze toon is geschikt voor solo's met PEDAL WAH en DISTORTION.	S/H
9-2	Synthesizergeluid met SLOW GEAR.	S
9-3	Dit is een crunch-geluid met een delay van een gespunte achtste noot. Door te drukken op de nummerpedalen wijzigt de delay-tijd.	S
9-4	Fretloos gitaargeluid.	S

MEMO

De items onder "PU" in de tabel gehen het type element aan dat geschikt is voor de respectieve patch.

• S = Patch die optimaal is voor enkelspoeelement
  H = Patch die optimaal is voor humbucker-element

Specificaties

ME-70:

GUITAR MULTIPLE EFFECTS

AD Conversie	24-bit + AF-methode ★ AF-methode (adaptieve focusmethode) Dit is een methode die eigendom is van Roland & BOSS die de signal-risverhoudig (S/N) van de A/D- en D/A-convertoren drastisch verbetert.
DA Conversie	24 bit
Samplefrequentie	44,1 kHz
Patch	36 (Gebruiker) + 36 (Voorinstalling)
Nominaal ingangsniveau	GUITAR INPUT: -10 dBu
	AUX IN: -18 dBu
Ingangsimpedantie	GUITAR INPUT: 1M ohm
	AUX IN: 22k ohm

Nominaal uitgangsnaveau	-10 dBu
Uitgangsimpedantie	2k ohm
Beeldscherm	7 segmenten, LED van 2 cijfers
Voeding	DC 9 V
	Droge batterijen (R6/LR6 (AA) type) x 6 Netadapter (BOSS PSA-reeks: apart verkrijgbaar)
Stroomverbruik	130 mA
Verwachte batterijduur onder voortdurrend gebruik	Alkaline: 12 uur Carbon: 3,5 uur (Deze waarden variëren afhankelijk van de werkelijk gebruiksomstandigeden.)
Afmetingen	384 (W) x 229 (D) x 74 (H) mm 15-1/8 (W) x 9-1/16 (D) x 2-15/16 (H) inch
	Maximumhoogte: 384 (W) x 229 (D) x 100 (H) mm 15-1/8 (W) x 9-1/16 (D) x 3-15/16 (H) inch
Gewicht	3,5 kg, 7 lbs 12 oz (inclusief batterijen)

Accessoires	Gebruikershandleiding Droge batterijen (Alkaline: LR6 (AA) type) x 6 Roland Service (Informatieblad)
Opties	Netstroomadapter: BOSS PSA-reeks Voetschakelaar: BOSS FS-5U, FS-6

0 dBu=0.775 Vrms
Met het oog op productverbetering, kuren de specifications en/of het uitzicht van dit toestel worden gewijzigd zonder voorafgaande kenniseging.

HET APPARAAT VEILIG GEBRUIKEN

INSTRUCTIES TER VERMIUDING VAN BRAND, ELEKTRISCHE SCHOKKEN OF VERWONDING VAN PERSONEN.

Over aanduidingen WAARSCHUWING en OPGELET

WAARSCHUING	Gebrukt voor instructies die de gebruiker waarschuen voor levensgevaarlijke risico's of risico's op verwongenden indien het apparaat verkeerd wordenGBTrukt.
OPGELET	Gebrukt voor instructies die de gebruiker waarschuen voor risico's op verwongenden of materiaalschade indien het apparaat verkeerd wordenGBTrukt.* Materiaalschade verwijd着眼 schade of negatieve effecten die vorozaakt worden met betrekking tot de woning en de volledige inrichting, alsook huisdieren.

Over de symbolen

Δ	Het Δ-symbool waarschuwt de gebruiker voor belangrlijke instructies en waarschuwingen. De specifie betekenis van het symbol worden bepaald door het pictogram binnen de driehoek. Het symbol links wordt打交道GBTRUKTUWTOF algemene waarschuwingen voor gevaar.
⓷	Het⓹-symbool waarschuwt de gebruiker voor items die nooit mogen worden打交道 (verboden). De specifie handling die nicht mag worden gedaan, worden door het pictogram binnen de cirkel aangenuid. Het symbol links betekent dat het apparaat een nooit gedemonteerd mag worden.
⓺	Het ♂-symbool wijst de gebruiker op handelingen die moeten worden uitgevoed. De specifie handling die moot werden打交道. Worddort het pictogram binnen de cirkel aangenuid. Het symbol links geeft aan dat het nettoeruit het stopcontact moteren worden getroeken.

LET STEEDS OP HET VOLGENDE

WAARSCHUWING

• Open het apparatusa of de netstroomadapter Niet (en voer er geen wijzigingen aan uit).

Zorg ervoor dat er geen voorwerpen (bv. brandbaar materiaal, munten, spelden) of vloeistoffen (water, frisdranken enz.) in het apparaatterechtkommen.

Probeer het apparaat Niet te herstellen of onderden ervan te verwangen (behale als deleze handleiding specifieke instructies geeft om dat te doeen). Laat het onderhoud over aan uw handelaar, het zichtbijzijnde Roland Service Center of een erkende Roland-verdeler, Zoals vermeld op deagua "Informatie".

terecntkomen. Ditt apparaat kan, apart of in combinatie met een versterker en hooftelefoon of luidspeakers, geluidsniveauaus producen der permanente goohorschade kunnenverozaken. Gebruik het apparaat Niet langdurig aan een hoog volumeniveau of aan een niveau dat oncomfortabel is. Als u gehoorverlies of oursuzingenervaart, moet u onmiddelijk stoppen met het gebruik van het apparaat en een audioloog raadplegen.

• Installer het apparaat nooit op plaatsen die

• Schakel het toestel onmiddelijk uit, trek de netstroomadapter uit het stopcontact en vraag onderhoud aan bij uw handelaar, dichtstbijzijnde Roland Service Center of een erkende Roland-verdeler, zoals vermeld op de pagina "Informatie" als:

• nat zich (bv. bad, wasruimte, op natte vloeren); of die
• worden blootgesteld aan damp of rook; of die
• worden blootgesteld aan zout; of die
  vochtig zich; of die
• aan regen worden blootgesteld; of die
  stoffig of zanderig zich; of die
  aan hoge trillings niveaux en schokken
  worden blootgesteld.

Zorg ervoorDat het apparaat albeit horizontal an stabelis geplaatst. Plaats het nooit op een standard die kan wankelen of op aflopendende oppervlakken.

• Gebruik alleen de opgegeven netstroomadapter (PSA-reeks) en controllerer of het lijnvoltage van het elektriciteit'snet overeenkomt met het ingangsvoltag dat is aangegeven op de netstroomadapter. Andere netstroomadapters gebruiken möglichelijk en andere polariteit of zijn ontworpen voor een ander voltage. Het Gebruik van dergelijke adapters kan resulteren in schade, defecten of elektrische schokken.

For China

有关产品中所含有害物质的说明

Verdraai of buig het netsnoer nicht te sterk enplaats er geen zware voorwerpen op. Dit kan het snoer zowel vanbinnen als vanbuiten beschadigen en kortsluitingen verroorzaken. Beschadigde kabels konnen brand of schokken verroorzaken!

13/14

（PBDE）

12x - 1 > 0

一

一

31 + u + 4q = 1 + u + uq dH

Belangrijke opmerkingen

Voeding: batterijgebruik

• Sluit dit aparaaat niel aan op een stopcontact dat tegelijkkertijd door een elektrisch apparaaat worden gebruikt dat door een signaalamzetter (zoals een koelkast, wasmachine, microgolfoven of airconditioner) worden bestuurd of deutemotor bevat. Afhankelijk van de manier waarop elektrische apparaten worden gebruikt, kan ruis van de stroomvoorziening defecten aan dit aparaat of hoorbare ruis veroorzaken. Als het Niet practisch is om een apart stopcontact te gebruiken, plaats dan een ruisfilter voor de stroomvoorzieningCUSen dit toestel en het stopcontact.
• De netsroomadapter kan warm worden na enkele uren ononderbroken gebruik. Dit is normala en geen reden tot bezorgdheid.
• Het gebruik van een netstroomadapter wordt ten zeerste aanbevolen omdat het apparatae behoorlijk veel stroom verbruikt. Als u liever batterijen gebruikt, gebruikt u best alkolinebatterijen.
• Batterijen moeten alschtijd worden geinstalleerd of verranden voordat u andere apparaten aansluit. Op die manier Aunt u defecten en/of schade aan luidsprekers of andere apparaten voorkomen.
• Batterijen worden bij het apparaat geleverd. De levendsduur van deze batterijen kan darüber beperkt zijn aangezien ze hoofdzakelijk voor testdoelendeuren werden gebruikt.
• Schakel alle apparaten uit voordat u dit apparaat op andere apparaten aansluit. Op die manier kurz u defecten en/of schade aan luidsprekers of andere apparaten voorkommen.

Plaatsing

• Als u het apparaat gebruikt in de buurt van eindoverstersk (of andere apparatuur met groe eindoversters) kan er gezoem ontstaan. Om het probleme te verhopen kunt u het apparaat opniew ureten of verdaver de storingsbron plaaten.
• Dit apparaat kan radio- en televisionontvangst verstoren. Gebruik dit apparaat Niet in de buurt van dergelijke ontvangers.
  Ruis kan ontstaan als draadloze communicatieapparaten, zoals gsm's, in de buurt van dit apparaat worden gebruikt. Dergelijk ruis kan ontstaan als een oproep wordt ontvangen of gemaakt ofijdens gespekken. Verplaats dergelijk apparaaten zodat ze zich op een grotere afstand van dit apparaat bevinden of schakel ze uit als u dergelijk problemen ervaart.
  Bij verplaatsing van een locatie aan een andere waar te temperatuur en/of vochtigheid sterk verschilt, kuren er waterdruppels (condens) gezormd worden in het apparaat. Er kunden schade of defecten ontstaan als u het apparaat in deze toestand gebruikt. Voordat u het apparaat gebruikt, laat u het eneke uren liggen totdat de condens volledig is verdampt.
• Afankelijk van het materiaal en de temperatuur van het oppervlak waarup hét apparenta plaatst, kunnen de rubberen voetstukken het oppervlak möglich verkleuren of ontsieren. U Aunt een stuk vilt of stof onder derubberen voetstukken plaatsen om dit te voorkomen. Zorg er in dit geval voor dat het apparaat Niet verschuift of per ongeluk in beweging komt.

Onderhoud

• Gebruik een zachte, droge doeck of een doeck die licht bevochtig is met water om het apparaat dagelijks af te veen. Gebruik een doeck die met een zachte, nietschurende zeepoplossing is bevochtig om hardnekker vuil te verwijderen. Veegervoigens het apparaat grondig schoon met een zachte, droge doeck.
• Gebruik geen benzine, verdunningsmiddelen, alcohol of oplosmidden om verkleuring en/ofervorming te voorkomen.

Reparaties en gegevens

Denk eraan dat alle gevevens in het geheugen van het appearat verloren kennen gaan als het apparaat voor reparatie worden ingezonden. Belangrijke gevevens moeten algtd op papier worden geschreven (indien möglich). Tijdens herstellingen is de nodige zorg nodig om gevevensverlies te vermijden. In bepaalde gezallen erchter (zoals wannear het circuit van het geheugen zich mankementen vertoont) kennen we de geveens möglich Niet herstellen en Roland erkent geen aansprakelijkheid voor dergelijk geveensverlies.

Extra voorzorgsmaatregelen

Denk eraan dat de inhoud van het geheugen onherroepelijk kan worden gewist als bevolg van een defect of verkeerd gebruik van het apparaat. We raden u aan dat u geregeld belangrijke gevegens die u in het geheugen van het apparaat hebte opgeslagen, op papier opschriftt om te vermijden dat u belangrijke gevegens verliest.
- Het is helaas Niet altiqd maybeijk om de inhoud van de geveens in het geheugen van het apparaat te herstellen zodra ze verloren zijn. Roland Corporation erkest geen aanspraelijkeid voor dergelijk gevevensverlies.
- Draag voldoende zorg bij het gebruik van de knappen, schuifknappen of andere bedieningselementen van het apparaat en bij het gebruik van aansluitingen en ingangen. Ruw omgaan met de apparatusum kan defecten verroorzaken.
- Neem het aansluitstuk vast als u kabels aansluit / loskoppelt - trek nooit aan de kabel. Op die manier vermijdt u kortsluitingen of schade aan de inwendige elementen van de kabel.
Houd het volume van het apparaat op een redelijk nivee om te vermijden dat u uw buren stootm. Misschien gebruktu u liever een hooftelefoon en hoeft u zich geen zorgen te makeen over uw omgeving (vooral tijdens de late uren).
- Verpak het apparaat indien möglichk in de doos (inclusief opvulling) waarin het werk geleverd als u het moet vervoeren. Anders zult u gelijkaardige verpakkingen要去en gelebruiken.
- Sommige kabels bevatten werdenstanden. Gebruik geen kabels meet verbesserten om aansluitingen op dit apparaat uit te voeren. Het gebruik van dergelijkke kabels kan het geluidsniveau extreem verlagen of zichs onhoorbaar makeen. Contacteer de fabrikant van de kabel voor informatie over kabelspecificaties.

For EU Countries

This symbol indicates that in EU countries, this product must be collected separately from household waste, as defined in each region. Products bearing this symbol must not be discarded together with household waste.
Dieus Sys 150000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
Fc ce symbole indique que dans les pays de l'Union européenne, ce produit doit etre collecte séparation des ordures menagères selon les directives en vigueur dans chacun de ces pays. Les produits portant ce symbole ne doivent pas etre mis au rebut avec les ordures menagères.
Nt i si a rifi domestici. Ai sensi dell'art. 13 del D.Lgs. 25 luglio 2005 n. 151.
Este semoblo indica que en los paises de la Unión Europea this produjo de recogerse parte del los residuos domesticos, tal como estag regulado en cada zona. Los productos con este semoblo no se deben depositar con los residuos domesticos.
This significato indica que nos paises da UE, a recohora esta produits de ser feita separamente do lixo domestico, de accordo com os regulamentos de cada regiao. Os produits que aparecem this significato não devarao ser eliminados juntamente com o lixo domestico.
NL Dit symbol geeft aan dat in landen van de EU dit product gescheiden van huishoudelijk afval moet worden angeboden, zoals bepaald per gemeente of regio. Producten die van dit symbol voorzien, moogen Niet samen met huishoudelijk afval worden verwijdend.
Dette symbol angiver, at EU-lande skal dette prodgel opuslames adskilt fra husholdingsaffadd, sm defineret i hev enkelt region.
Produker med dette symbol ma ikke smides ud ammen med husholdingsaffadd.
Dette symbolet indikerner at produit tet behandles som spezialavfall i EU-land, itt. til retningslinjer den enkelte regionen, og..., kastes samens med vanlig hushholdingsavfall. Produktuer som er merket med dette symbolet, ma (... kastes samens med vanlig hushholdingsavfall.
Symbolen ang att i EU-länder mäste den härprodukten kasserasepar frast hushalssavfall, i enlighent med varje regions bestimmelser. Produktmer den här symbolen far inte kassera tissammans med hushalssavfall.
1 Tämlik minkinta ilamase, ettu ta on EU-maisa kerättä erillän kotilauosjättäste kunkin elueo voimaa olevien märädyen mukaisesti. Talem minkrimi varusetujta tuusetae iis sahvivatit kotilauosjättäden mekanu.
Ez a szibolum uz jenti, hagy az Europai Unioan ez t a termekat a haztartasi hulladektol elkunolnative, az adott regioban érvényes szabáyozászerint kell gyjæni. Az ezzel a szimbolummal ellatot termeketem nef szabad a haztartasi hulladék küze dobni.
Symbol oznacea, ze zoegnada z regulacioni wamodweigridin neuarg, w krajach UE produktu nalez ywurcazc z odpadami domowymi. Produktow opatronychy tym symbolem no mayo utilizowac raze z odpadami domowymi.
Tento symbol udivá, é v zemich EU muisby tóveyrobebr shirán odomáho odpadu, ja je urécnco pro kády region Vryobky nesso tonto symbol se mesyhvaotov s opdumc adopod.
Tento symboly vjadyure, zv kvrnich EU sa musz ber toto typukovskova ododne do domovhoe odapud, podfa nariadien platychv knokretnej krajine. Prodody s tvymoto symbola sms yzhadrozovat spolu s domovm odapod.
See sumbol ni tabet, et EL-i daases tuleb see toode olemprigist eradi koguda, nii nagu on igas pirkonnas mirlaretled. Selle smbjoliga mrigtud tooodet ei tohi a resiva kaos oloprigmita.
Sis simbolis rodo, kad ES Salyse sis produtas turi buti surekamaks atskirui na buitiniy atiekq, kaip nustatyia kiekviename regione Suiso simulbop aanpaktiin produtur tetniut bi tisi ematkiu kat zu buitiniematis atikomek.
Sis somalis norida, ka ES valtsi so produktu jivac ateviski no majsaimiecbatis akritumim, kna teitks katra regionl. Produktu ar so simboludnik izmistkop kajmairnecbatis akritumim.
Ta: Simbol ozaunej, da te reba proyvd zo r vzahav EU zbirati loeano od gospodjskin odpadkov, tako ket je doloevo v vsaki regiji. Proyvdostem z tem znakom vo delojenol odaglati sukaj zo gospodjskini odpidki.
TO uOIOAo vTo oOdbNkovEOn OToC yOeG T E.E. TOuyxKoIevo IOoiOvNgTeVA OnAolEyTaOoiQa To vToLooia OoOxOgIoQoIa, ouOyioVMe OoOqIeVoTc OaXeOgQy. Ta OIOViOVA N0e Goeiov TouyxKoIevo OUoiOVoTc OAOIOQoTVA Mci JTo OoOzai OoOIOQoTVA.

For the U.K.

gitaarsterkersimulatione D-3

Gt.AMP OUTPUT D-3

GUITAR INPUT D-2

H

HARMONIST D-6

HARMONY D-6

HIGH D-4

Hum>Single D-4

L

LEAD STK D-8

LEVEL D-8

LOW D-4

M

MODULATE D-7

MODULATION D-6

MOMENTARY D-7

N

NS D-8

NS THRES D-8

0

OCTAVE D-6

OD D-5

OUTPUT LEVEL D-3

P

PEAK D-4

PEDAL FX D-9

PHASER D-6

PHONES D-3

PHRASELOOP D-7

POWER ON D-3

PREAMP D-8

R

RATE D-6

REC OUT D-3

RESONANCE D-6

REVERB D-9

REVERSE D-7

R-FIER D-8

ROTARY D-6

s

SENS D-4

Single>Hum D-4

SLOW GEAR D-4

SOLO D-4

STACK D-8

Stemfunctie D-13

SUSTAIN D-4

T

T.WAH D-4

TAP D-7

TIME D-4, D-7

TONE D-5

TREMOLO D-6

TWEED D-8

U

UNI-V D-6

V

VIBRATO D-6

W

Write D-10
