GEBRUIKSAANWIJZING HP-107E ROLAND

Handleiding (p. 201)

ATTENTION: RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK).

Bedankt voor en gefeliciteerd met uw aankoop van de digitale Roland-piano HP107e.

Belangrijkste kenmerken

Pianoklanken met een superieure resonantie en een sublieme expressiviteit

De gehanteerde stereosamples zorgen voor een bijzonder realistisch geluid en houden zelfs rekening met de geluiden van de hamers die de snaren raken. Dit levert een authentiek geluid op dat erg dicht in de buurt komt bij een vleugel. Dankzij de 128-stemmige polyfonie kunt u het demperpedaal zo vaak gebruiken als u maar wilt – zonder te vrezen dat er noten wegvallen.

Dit instrument respecteert alle nuances van de pianist en geeft ze natuurgetrouw weer. Dat houdt niet alleen de toucher in, maar ook de resonanties van de denkbeeldige snaren, het geluid bij het loslaten van een toets en de resonanties die bij het loslaten van het demperpedaal optreden. Bovendien biedt dit instrument een "Grand Sound"-luidsprekersysteem en een overtuigende 3D-simulatie van een vleugel ("Grand Space"). De combinatie van die twee zorgt enerzijds voor meer transparantie en anderzijds voor meer vermogen ("Dynamic Emphasis").

De toucher van een vleugel

Dit instrument is voorzien van een "Progressive Hammer Action"-klavier dat aanvoelt zoals het klavier van een vleugel: de weerstand van de toetsen is in de bas net iets groter dan in de diskant. De HP107e voegt daar zelfs de typische "klik" aan toe die bij het indrukken van een toets op een akoestische vleugel optreedt (drukpuntsimulatie).

De respons van het klavier kan op twee manieren worden ingesteld: enerzijds is er de aanslaggevoeligheid, die de subjectieve weerstand van de toetsen bepaalt, en anderzijds de "hamerrespons" die de variërende bewegingen van de hamers simuleert. Ook de pedalen spreken bijzonder nauwkeurig aan, wat een brede waaier aan nuances toelaat.

Expressiemogelijkheden die je alleen op een digitaal instrument vindt

De HP107e biedt een aantal geluiden die perfect bij de pianoklank passen en deze op bijzonder muzikale manier aanvullen.

Op die manier kunt u een tweede klank bij de piano voegen, de bijkomende klank (indien nodig) een octaaf hoger bespelen en/of het volume ervan met een pedaal bepalen.

Klinkt net zo overtuigend in een hoofdtelefoon

Dankzij speciale effecten blijft het geluid zelfs bij gebruik van een hoofdtelefoon overeind. Zo bent u er zeker van dat u nooit te kampen hebt met vermoeiingsverschijnselen. Verder is de HP107e voorzien van een indicator, die bij gebruik van een hoofdtelefoon oplicht evenals een haak voor het opbergen van de hoofdtelefoon, als u hem niet gebruikt.

Tal van handige functies en interne pianostukken

Een metronoom en een "tweesporen-recorder", 60 pianostukken in het interne geheugen en nog talrijke andere functies maken dit instrument tevens bijzonder geschikt voor educatieve toepassingen.

Copyright ©2004 ROLAND CORPORATION.

Alle rechten voorbehouden. Het kopiëren, verveelvoudigen of openbaar maken van deze handleiding, hetzij gedeeltelijk, hetzij in z'n geheel, is zonder de schriftelijke toestemming van ROLAND CORPORATION verboden.

Lees, alvorens dit product te gebruiken, de volgende dingen door: "Veilig gebruik van dit product" (blz. 202) en "Belangrijke opmerkingen" (blz. 204). Daar vindt u namelijk belangrijke tips en een opsomming van wat u wel en niet mag doen. Bovendien verdient het natuurlijk aanbeveling om ook de rest van de handleiding door te nemen om kennis te maken met alles functies van dit product. Bewaar de handleiding op een veilige plaats, omdat u ze later beslist nog eens nodig zal hebben.

INSTRUCTIES VOOR HET VOORKOMEN VAN BRAND, ELEKTRISCHE SCHOKKEN EN VERWONDINGEN

Over de ⚠️ WAARSCHUWING en ⚠️ LET OP labels

Over de symbolen

[H82X]	Een driehoek maakt de gebruiker attent op belangrijke instructies of waarschuwingen. De juiste betekenis van het symbool wordt bepaald door de tekening in de driehoek. Het links getoonde symbool wordt gebruikt voor algemene waarschuwingen of om de aandacht te vestigen op gevaar.
[A23K]	Dit symbool maakt de gebruiker attent op dingen die nooit mogen worden uitgevoerd. Wat nooit mag worden gedaan wordt aangegeven door de tekening in de cirkel. Het links getoonde symbool wordt gebruikt om aan te geven dat het toestel nooit uit elkaar mag worden gehaald.
[G3YA]	Dit symbool maakt de gebruiker attent op dingen die moeten worden uitgevoerd. Wat er moet worden gedaan wordt aangegeven door de tekening in de cirkel. Het links getoonde symbool betekent dat de stekker van het stroomsnoer van de uitgang moet worden losgekoppeld.

HOUD ALTIJD HET VOLGENDE IN DE GATEN

⚠ WAARSCHUWING

- Lees, alvorens dit product te gebruiken, de volgende punten en de rest van deze handleiding door.

- Open nooit de behuizing van dit product en breng vooral geen wijzigingen aan.

- Probeer nooit het product te herstellen of defecte onderdelen te vervangen (tenzij dit in de handleiding uitdrukkelijk staat vermeld). Laat alle herstellingen en onderhoudswerken over aan uw Roland-dealer, een erkende herstellingsdienst of de distributeur (zie de adressen op de "Information"-pagina).

- Zet dit product nooit op één van de volgende plaatsen:

• Plaatsen die onderworpen zijn aan extreme temperaturen (bv. in de zon, in een gesloten auto, in de buurt van een radiator of fornuis enz.);
• Vochtige plaatsen (badkamer, natte vloer, in de buurt van een wasmachine enz.);
• Natte plaatsen;
• Buiten in de regen;
• Stoffige plaatsen;
• Plaatsen die aan sterke trillingen onderworpen zijn.

- Gebruik voor dit instrument enkel een rack of stand dat/die uitdrukkelijk door Roland wordt aanbevolen.

- Zet het product altijd op een stevig en effen oppervlak. Zet het product nooit op een sterk trillende of hellende plaats.

- Sluit dit product alleen aan op een stopcontact dat beantwoordt aan de vereisten op het naamplaatje en in de specificaties in deze handleiding.

- Gebruik uitsluitend het bijgeleverde netsnoer. Het netsnoer is echter niet geschikt voor gebruik met andere apparaten.

⚠ WAARSCHUWING

- Beschadig nooit het netsnoer en zet er geen zware voorwerpen op. Zorg dat de kabel altijd zo wordt gelegd dat hij niet afgeklemd of op een andere manier gekneusd wordt. Het gebruik van een beschadigde kabel kan leiden tot brand of elektrocutie.

- Dit apparaat kan, hetzij op zich, hetzij bij gebruik van een hoofdtelefoon, voor een geluidsniveau zorgen dat tot gehoorverlies kan leiden. Gebruik het dus nooit lange tijd op hoog volume. Als u ook maar vermoedt dat u gehoorproblemen begint te krijgen of last hebt van gepiep in uw oren, neemt u het best meteen contact op met een oorarts.

- Zorg dat er nooit kleine metalen of brandbare voorwerpen c.q. vloeistoffen (water, dranken e.d.) in het inwendige terechtkomen.

- In de volgende gevallen moet u dit product met een uitschakelen, de aansluiting op het lichtnet verbreken en contact opnemen met een door Roland erkende herstellingsdienst, uw Roland-dealer of de verdeler (zie de "Information"-pagina):

• Wanneer de stekker of het netsnoer zichtbaar beschadigd is.
• Als er rook of een vreemde geur uit het apparaat komt.
• Wanneer een voorwerp of vloeistof in het inwendige terecht is gekomen.
• Wanneer het product in de regen heeft gestaan of op een andere manier nat is geworden;
• Wanneer het product niet naar behoren lijkt te werken.

WAARSCHUWING

- In gezinnen met kleine kinderen moeten de ouders de kroost zo lang helpen bij het bedienen van dit product tot de kinderen weten wat ze wel en niet mogen doen.

- Behandel het product altijd met de nodige zorg.

• (Laat het nooit vallen!)

- Sluit het netsnoer van dit product nooit aan op een stroomcircuit waarop al talrijke andere apparaten zijn aangesloten. Wees bijzonder voorzichtig met verlengkabels: het opgenomen vermogen van alle apparaten mag niet hoger liggen dan de capaciteit (Watt/Ampère) van de verlengkabel. Anders smelten de aders namelijk. Let altijd op de gegevens die op de gehanteerde kabel staan vermeld.

- Vóór het gebruik van dit product in het buitenland neemt u het best contact op met uw dealer of de verdeler om te zorgen dat u de juiste voeding gebruikt (zie ook de adressen onder "Information").

- Speel een CD-ROM NOOIT met een gewone CD-speler af. Het daarbij optredende stoorgeluid zou namelijk ernstige hoorstoornissen kunnen veroorzaken. Bovendien zou u de versterker of de luidsprekers van uw HiFi-keten kunnen beschadigen.

- Zet nooit een vaas, glas e.d. op dit product. Vermijd bovendien het gebruik van verstuivers en sprays, parfum, alcohol, nagellak e.d. in de buurt van het product. Indien de bewuste stof toch plekken op het behuizing achterlaat, dient u deze onmiddellijk te verwijderen.

LET OP!

- Zet dit product altijd op een goed verluchte plaats.

- Trek, bij het verbreken van de aansluiting op het lichtnet, altijd aan de stekker van het netsnoer –nooit aan de kabel zelf. Anders gaan eventueel de aders stuk.

- Trek de stekker op regelmatige tijdstippen uit het stopcontact en maak de pennen schoon (als er stof op zit). Als u dit product langere tijd niet wilt gebruiken, verbreekt u het best de aansluiting op het lichtnet. Stof tussen de stekker van het netsnoer en de netaansluiting kan de isolatie nadelig beïnvloeden en leiden tot brand.

- Stroom- en signaalkabels draait u het best nooit samen om storingen te voorkomen. Bovendien moet u zorgen dat de kabels zich buiten het bereik van kinderen bevinden.

- Ga nooit op het apparaat staan en plaats er geen zware voorwerpen op.

LET OP!

- Raak het netsnoer en de overige kabels nooit met natte handen aan.

- Let, bij het transport van het instrument, op de volgende dingen. Voor het transport zijn minstens twee personen nodig. Houd het instrument recht en wees tijdens het transport voorzichtig. Houd het instrument stevig vast om verwondingen c.q. schade aan andere voorwerpen te voorkomen.

• Ga na of de moeren, waarmee het instrument aan de stand bevestigd is, nog goed vastzitten. Als u merkt dat ze wat losjes zitten, moet u ze meteen weer aandraaien.
• Verbreek de aansluiting op het lichtnet.
• Verbreek de aansluiting op alle andere instrumenten.

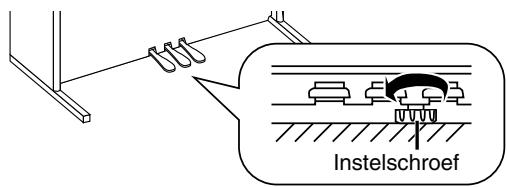

• Zorg voor een degelijke instelling van de instelschroeven (blz. 211).
• Sluit de klep.
• Klap de muziekstandaard neer.

- Alvorens het instrument schoon te maken moet u de aansluiting op het lichtnet verbreken (blz. 209).

- Verbreek, tijdens een onweer, de aansluiting op het lichtnet.

- Wees tijdens het openen en sluiten van de klep voorzichtig dat u zich niet de vingers kneust (blz. 210). Kinderen sluiten de klep het best uit-sluitend onder toezicht van volwassenen.

- Als u ooit schroeven (o.m. van de stand of lesse-naar) of de vleugelmoer moet verwijderen, legt u ze het best op een veilige plaats – buiten het bereik van kinderen. Zo hoeft u ze later niet te zoeken en is het vrijwel uitgesloten dat kleine kinderen ze inslikken.

Belangrijke opmerkingen

Lees naast "IMPORTANT SAFETY INSTRUCTIONS" en "Veilig gebruik van dit product" (blz. 202) ook de volgende punten even door:

Voeding

• Sluit dit product nooit aan op een stopcontact waarmee u al een apparaat met invertor (koelkast, wasmachine, magnetron of air conditioning) of motor hebt aangesloten. Dat andere apparaat zou namelijk storingen of op z'n minst een hoorbare brom kunnen veroorzaken. Als u, om de één of andere reden, geen ander stopcontact kunt gebruiken, maakt u het best gebruik van een bromfilter dat zich tussen het stopcontact en dit product moet bevinden.
• Schakel dit product en alle andere apparaten van uw installatie uit alvorens ze op elkaar aan te sluiten. Op die manier voorkomt u schade aan de luidsprekers.
• Hoewel het LC-display en de LEDs doven, wanneer u het product met zijn POWER-schakelaar uitzet, betekent dit niet dat de verbinding met het lichtnet helemaal is verbroken. Om de verbinding helemaal te verbreken moet u, na op POWER gedrukt te hebben, ook de stekker uit het stopcontact trekken. Het verdient dan ook aanbeveling om een stopcontact waar u gemakkelijk bij kunt c.q. een voorziening met een schakelaar te kiezen.

Opstelling

• Als u dit product te dicht bij een versterker of grote transformator plaatst, zou er brom kunnen optreden. Om het probleem te verhelpen of op z'n minst te verzachten, moet u één van beide in voorkomend geval op een andere plaats zetten.
• Dit product kan de radio- of TV-ontvangst storen. Zet het daarom nooit in de buurt van dergelijke apparaten.
• Als u in de buurt van dit product een draadloze telefoon, afstandsbediening e.d. gebruikt, zou er een bromgeluid kunnen optreden. Dat is met name het geval, wanneer u wordt opgebeld of zelf iemand belt. Het verdient dan ook aanbeveling om tijdens het bellen e.d. iets verder van het instrument vandaan te gaan staan.
• Zorg dat dit product nooit wordt blootgesteld aan extreme temperaturen (bv. in het directe zonlicht of in een gesloten auto). Verder moet u voorkomen dat dit product in het directe zonlicht of in de buurt van een krachtige spot staat, omdat de ombouw anders zou kunnen verkleuren. Overdreven warmte kan er namelijk voor zorgen dat de ombouw vervormt of verkleurt.
• Wanneer u dit product van een koude/vochtige plaats naar een warme/drogere plaats (en vice versa) brengt, zou er condensatie (kleine waterdruppeltjes) kunnen optreden. Schakelt u het product dan in, zou er een kort-sluiting of ernstige schade kunnen optreden/ontstaan. Het verdient aanbeveling om, na het transport van dit product, enkele uren te wachten alvorens het in te schakelen.

• Laat nooit voorwerpen uit rubber, vinyl e.d. lange tijd op dit product liggen. Dat kan er namelijk toe leiden dat de ombouw verkleurt of dat er randen/plekken ontstaan, die nauwelijks kunnen worden verwijderd.

• Leg nooit zware voorwerpen op de toetsen. Dat kan er namelijk toe leiden dat de betreffende toetsen na verloop van tijd niet meer werken.

• Kleef geen stickers e.d. op het instrument. Als u die namelijk later weer verwijdert, blijven er lelijke randen achter, die nauwelijks kunnen worden verwijderd.

Onderhoud

• Gebruik, voor de schoonmaak van dit product, enkel een zachte, droge of lichtjes bevochtigde doek. Wrijf altijd in de vezelrichting van het hout om een mooi resultaat te verkrijgen. Wrijf nooit te lang op dezelfde plaats om de finish niet te beschadigen.
• Gebruik nooit oplosmiddelen zoals bv. verfverdunners, omdat die de behuizing kunnen beschadigen.
• De pedalen van dit product zijn van messing. Messing wordt na verloop van tijd steeds donkerder, wat te wijten is aan oxidatie. Als de pedalen er minder mooi beginnen uit te zien, moet u ze met een speciaal product schoonmaken.

Herstellingen en uw data

- Houd er rekening mee dat alle data in het interne geheugen van dit product tijdens een herstelling gewist kunnen worden. Noteer uw instellingen dus op regelmatige tijdstippen of sein ze door naar een MIDI-sequencer waar u ze dan kunt opslaan. Tijdens herstellingswerken wordt er getracht de geheugeninhoud te bewaren, maar een garantie hiervoor is er niet. Roland wijst elke aansprakelijkheid m.b.t. dataverlies tijdens herstellingswerken af.

Bijkomende voorzorgs- maatregelen

• Als gevolg van een defect aan de geheugenchips of een foute bediening kan het gebeuren dat de inhoud van de geheugens verloren gaat. Om uzelf te beschermen tegen het verlies van data seint u belangrijke instellingen het best door naar een MIDI-sequencer en slaat u ze vervolgens op diskette of harde schijf op.
• Eens de geheugeninhoud van dit product gewist is, bestaat er geen mogelijkheid meer om die instellingen te herstellen. Sein uw instellingen daarom op regelmatige tijdstippen door naar een MIDI-sequencer e.d. Roland Corporation kan niet aansprakelijk worden gesteld voor een dergelijk dataverlies.

• Behandel de bedieningsorganen zachtjes om defecten en schade te voorkomen. Dit geldt met name voor de regelaars en knoppen en tevens voor kabels die u eventueel aansluit. Een al te brutale behandeling kan leiden tot storingen of beschadiging van bepaalde onderdelen.

• Trek, voor het verbreken van eender welk soort aansluitingen, enkel aan de stekker en nooit aan de daaraan vastzittende kabel. Anders zou u de aders of interne componenten namelijk kunnen beschadigen, wat een kortsluiting kan veroorzaken.

• Tijdens het gebruik wordt dit product warm. Dat is normal.
• Zet het volume laat op de avond of 's ochtends niet te hard om geluidsoverlast bij de buren te voorkomen. Gebruik op zo'n momenten (met name in de late uurtjes) een hoofdtelefoon.
• Alvorens dit product te vervoeren moet u het weer degelijk inpakken – liefst in de originele leveringsdoos. Zo voorkomt u krassen en andere schade aan de ombouw en het product zelf.
• Behandel de muziekstandaard altijd met de nodige zorg.
• Gebruik uitsluitend kabels van Roland voor de audioverbindingen. Als u audiokabels van een ander merk gebruikt, moet u even het volgende in de gaten houden:
• Sommige aansluitkabels bevatten weerstanden. Die maken ze ongeschikt voor gebruik met dit product, omdat het volume/niveau dan te laag is. In sommige gevallen hoort u eventueel helemaal niets. Als u niet zeker weet wat voor kabels u hebt, neemt u het best contact op met uw dealer of de importeur van de kabels.
• Ga, alvorens de klep van dit instrument te openen, na of er geen huisdieren op zitten (het verdient trouwens aanbeveling om te zorgen dat uw huisdier nooit op het klavier c.q. de klep gaat liggen). In zeldzame gevallen zou het kunnen gebeuren dat uw huisdier binnenin het instrument verzeild geraakt. Dan moet u het instrument meteen uitschakelen en de aansluiting op het lichtnet verbreken. Neem vervolgens contact op met uw Roland-dealer of een erkende herstellingsdienst.

Hanteren van CD-ROMs

- Raak nooit de kant met de datalaag aan en doe het nodige om krassen op die laag te vermijden. Beschadigde of vuile CD-ROMs kunnen niet naar behoren worden gelezen. Als dat bij u het geval is, moet u de vuile disc met een CD-reiniger schoonmaken.

Inhoud

Veilig gebruik van dit product....202

Belangrijke opmerkingen....204

Voorzieningen op de panelen....207

Frontpaneel 207

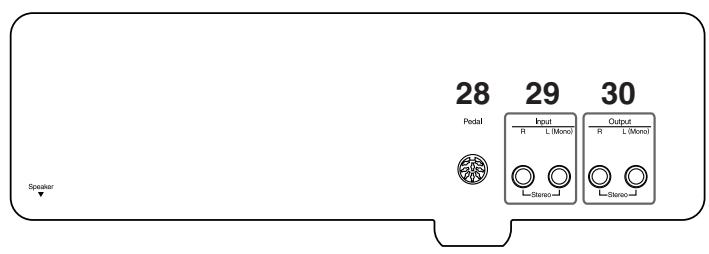

Achterpaneel....208
Onderkant 208

Voorbereiding 209

Pedaalkabel aansluiten....209

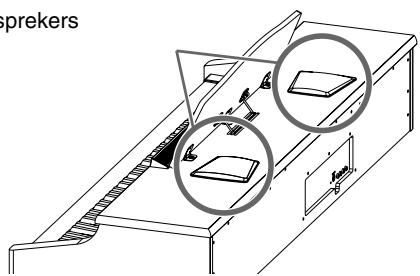

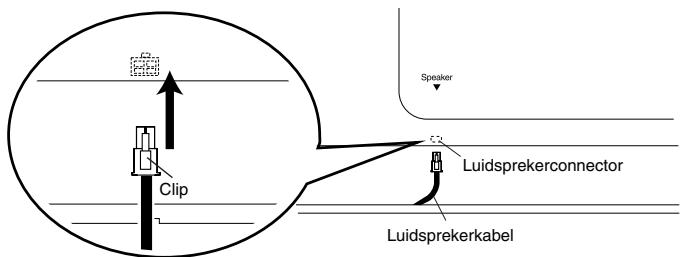

Luidsprekerkabel aansluiten....209
Netsnoer aansluiten....209

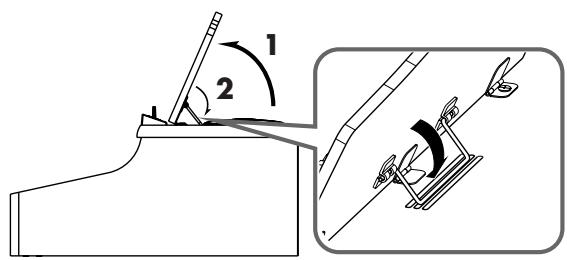

Gebruik van de lessenaar....209
Openen en sluiten van de klep 210

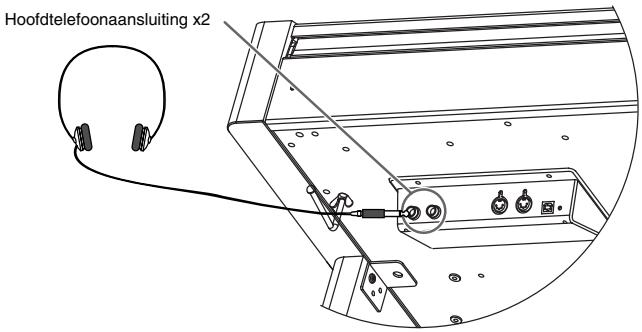

Hoofdtelefoon aansluiten 210

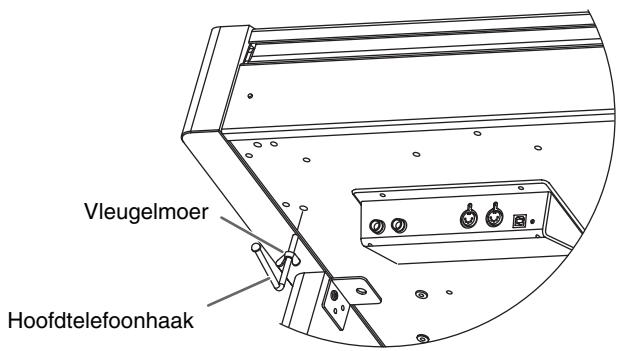

Gebruik van de hoofdtelefoonhaak 210
In- en uitschakelen....211
Volume en helderheid van het geluid instellen 211
Over de pedalen....211

Hoofdstuk 1. Beluisteren van de interne stukken .....212

Luisteren naar de interne stukken....212

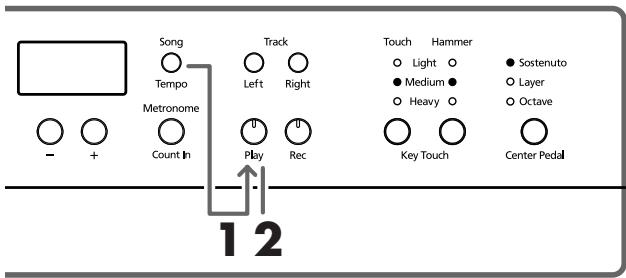

Weergave van alle pianostukken....212

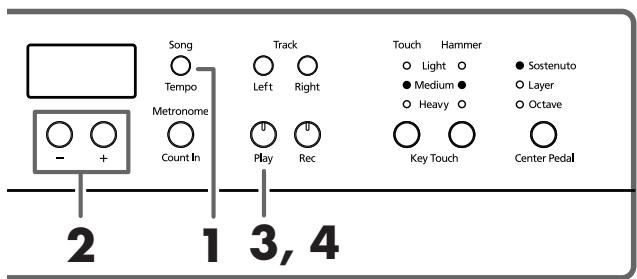

Kiezen van het stuk dat u wilt beluisteren ....212
Luisteren naar de demosongs 213
Afspelen van een klankdemo 213
Functiedemo beluisteren....213

Hoofdstuk 2. Zelf spelen....214

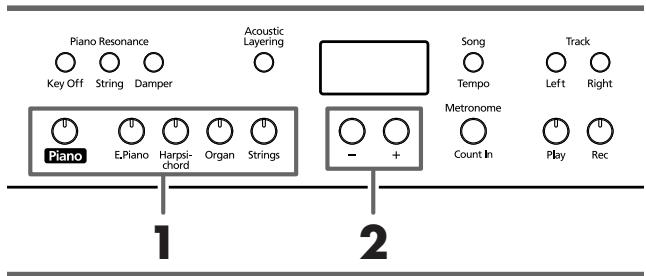

Andere klanken kiezen 214

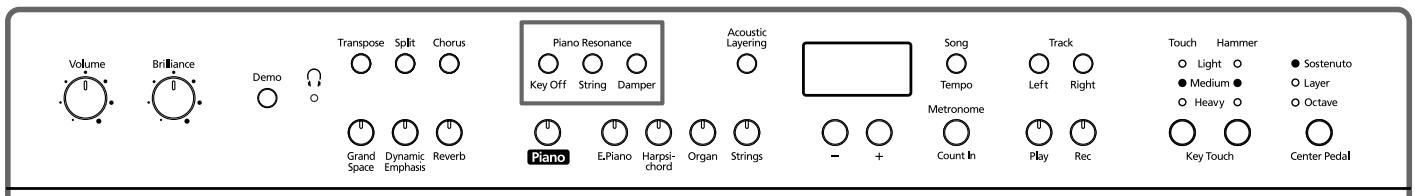

Gedetailleerde aanpassingen van het pianogeluid (Piano Resonance) ..214
Geluid bij het loslaten van de toetsen (Key Off) 214
Simulatie van de snaarresonanties tijdens het spelen (String Resonance)....214
Respons van de demperresonantie....215

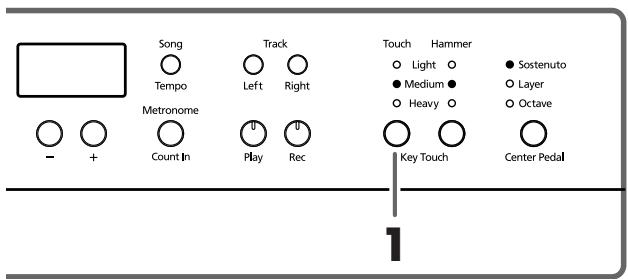

Aanslaggevoeligheid instellen (Key Touch) 215

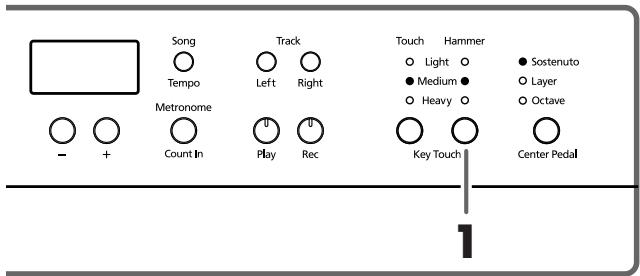

Timing van de noten via de dynamiek bepalen (Hammer Response)....215

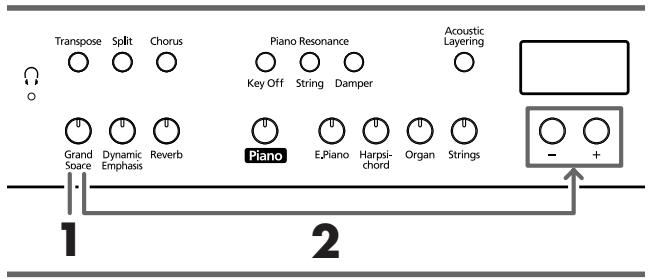

Meer diepte voor het geluid (Grand Space)......216

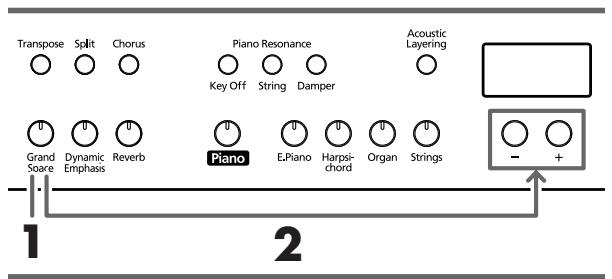

Diepte voor de hoofdtelefoon optimeren (Grand Space)......216
Geluid levendiger maken (Dynamic Emphasis) 217

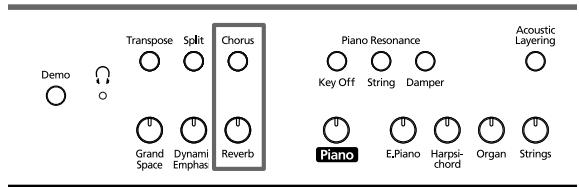

Digitale effecten gebruiken....217
Geluid van galm voorzien (Reverb)......217
Geluid 'breder' maken (Chorus) 217
Wijzigen van de effectintensiteit ....217

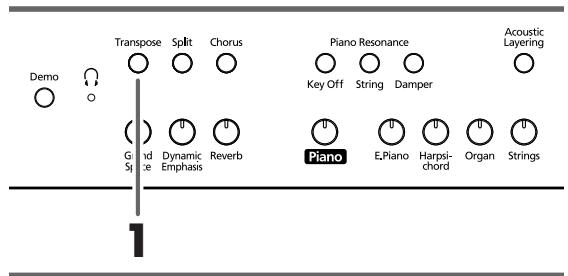

Transponeren van het klavier (Transpose) 218

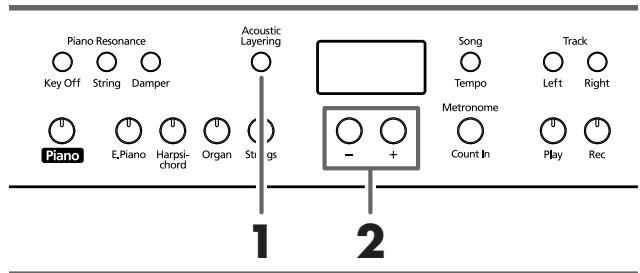

Passende klanken met het pianogeluid combineren (Acoustic Layer) ...218
Volumebalans voor de 'Acoustic Layer'-functie instellen......219
Twee klanken tegelijk bespelen (Dual)....219
Volumebalans in de Dual-mode (Dual Balance)......219

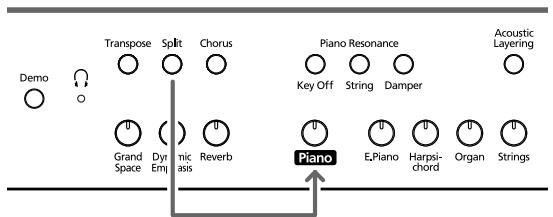

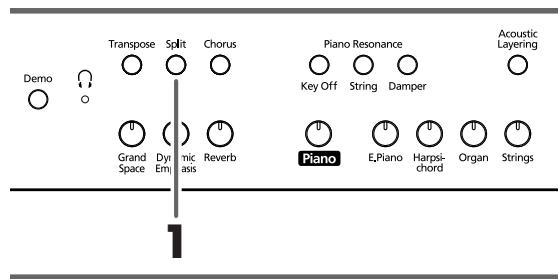

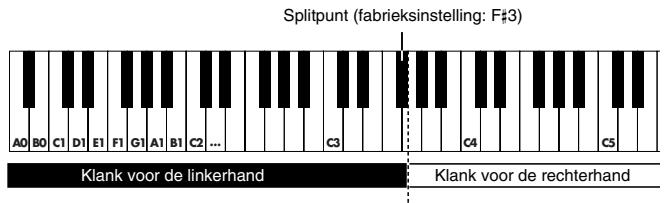

Verschillende klanken voor de linker-/rechterhand (Split) 220
Splitpunt instellen 220
Functie van het middelste pedaal kiezen 221
Metronoom gebruiken 221

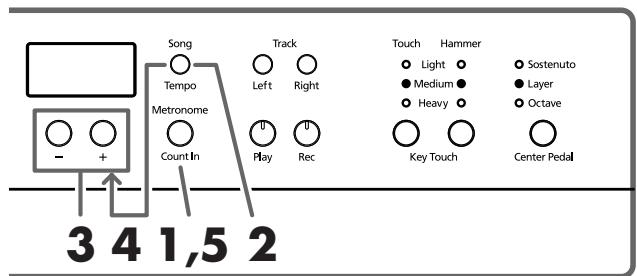

Werken met de metronoom....221
Metronoomvolume wijzigen 221

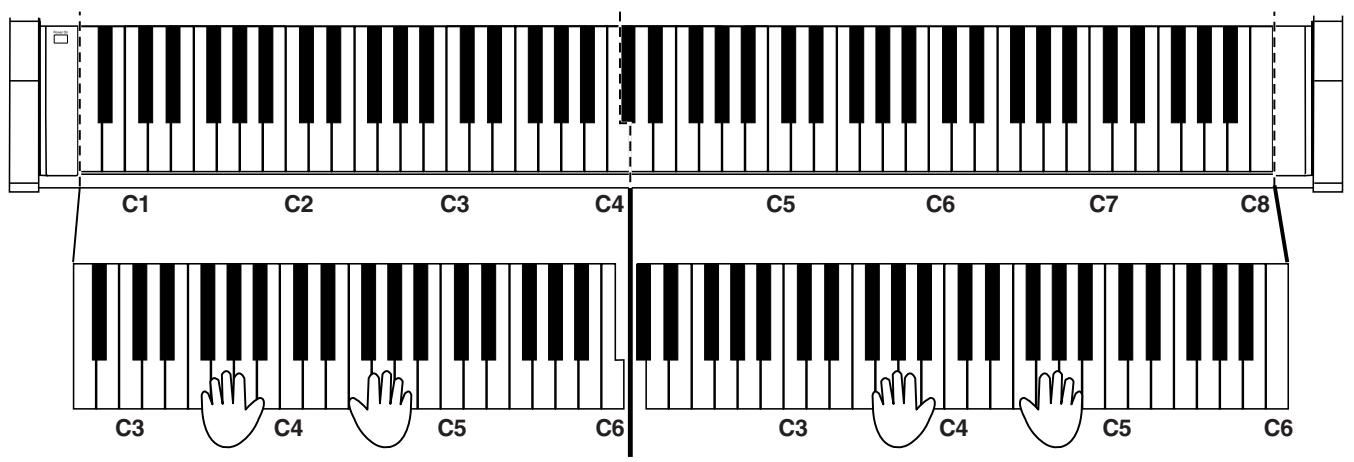

Splitsen van het klavier in twee helften voor quatre-mainsstukken

(Twin-mode) 222

Hoofdstuk 3. Meespelen met de interne stukken...... 223

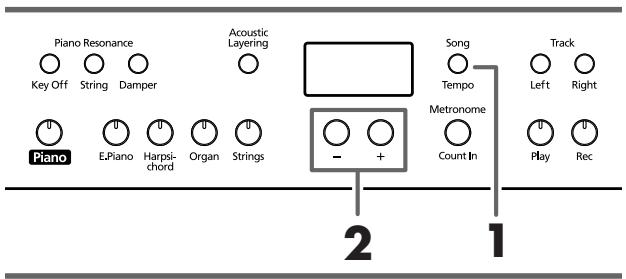

Tempo instellen 223

Weergave beginnen met een aftel....223

Aparte weergave van de twee partijen 224

Hoofdstuk 4. Zelf iets opnemen.... 225

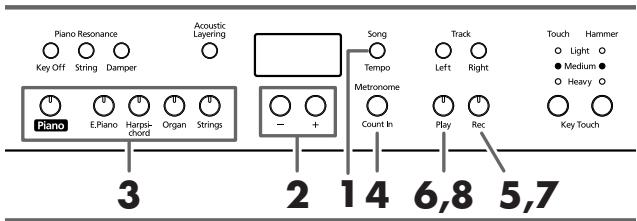

Nieuw stuk opnemen 225
Opnemen tijdens de weergave van een intern stuk....226

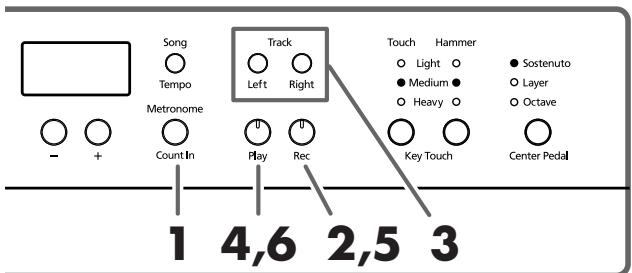

Aparte opname van de linker- en rechterhand....227
Wissen van uw eigen opname....227
Wissen van één spoor 227
Stuk wissen....227

Hoofdstuk 5. Andere handige functies ...... 228

Geavanceerde instellingen (functies) 228

Algemene stemming (Master Tune)....229
Ander stemmingssysteem kiezen 229
Stretch Tuning (andere stemmingscurve)......229
Toonhoogte in octaven transponeren (Octave Shift)......230
Toewijzen van het demperpedaal aan de linker klavierhelft ...230
Werking van het 'Grand Space'-effect....230

'Vergrendelen' van de bedieningsfuncties....230
Laden van de fabrieksinstellingen (Factory Reset) 231
Opslaan van de gemaakte instellingen (Memory Backup)....231
Opslaan van uw laatste opname (Song Backup) 231
Wissen van een intern opgeslagen stuk....231
V-LINK-functie gebruiken....232
Instellingen voor de USB-driver 232

Hoofdstuk 6. Werken met externe apparaten.... 233

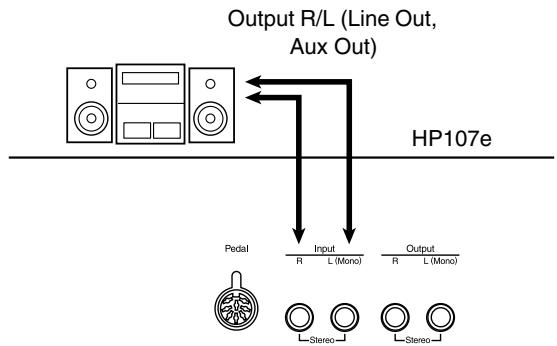

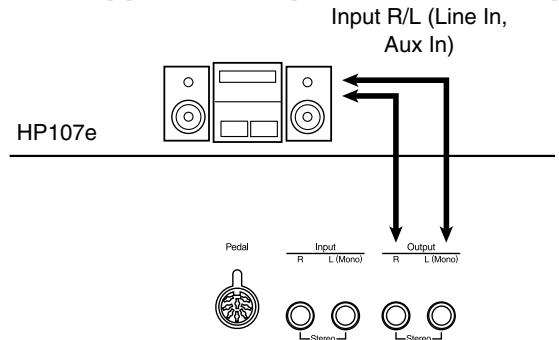

Aansluiten van audio-apparaten 233
Aansluiten van de USB-poort....233

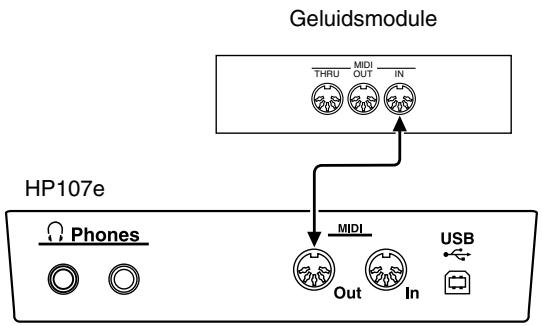

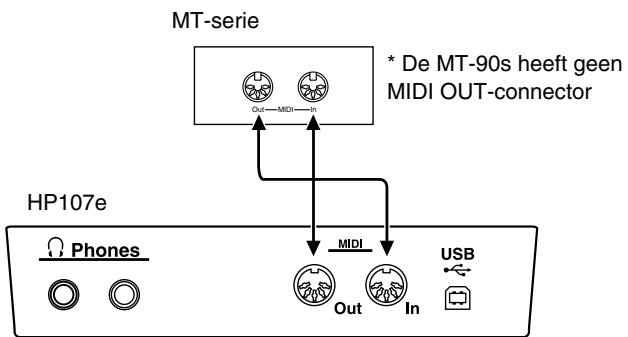

MIDI-apparaten aansluiten....234
Instellen van de MIDI-functies....234
MIDI-zendkanaal instellen....235

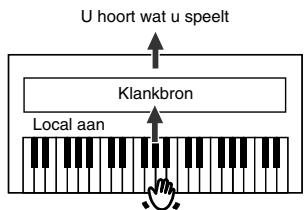

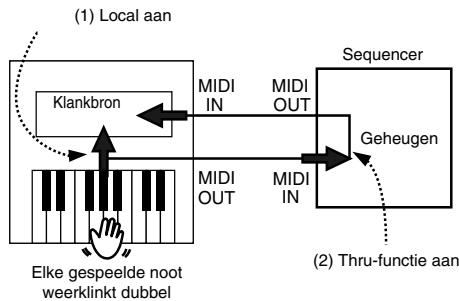

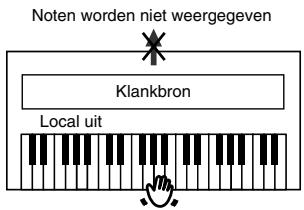

Local-functie: verbinding tussen het klavier en de klankbron.235
Verzenden van de opname 235

Appendix 236

Verhelpen van storingen....236
Fout- en andere boodschappen....237
Intern opgeslagen parameterinstellingen....237

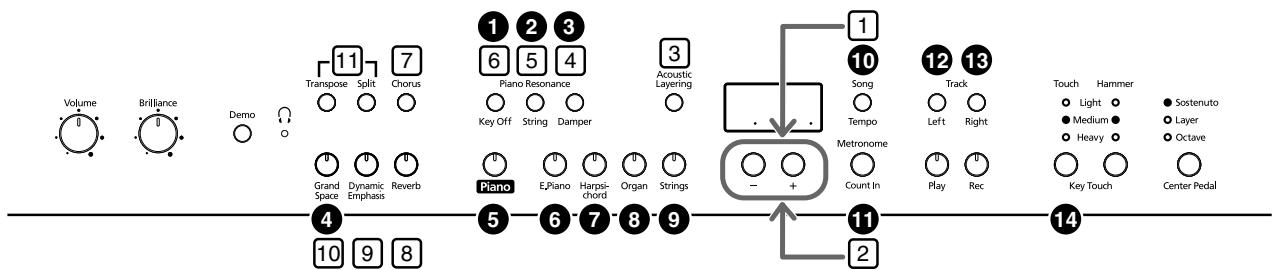

Overzicht van de beschikbare functies ....238
Specificaties....239

Tone List 240

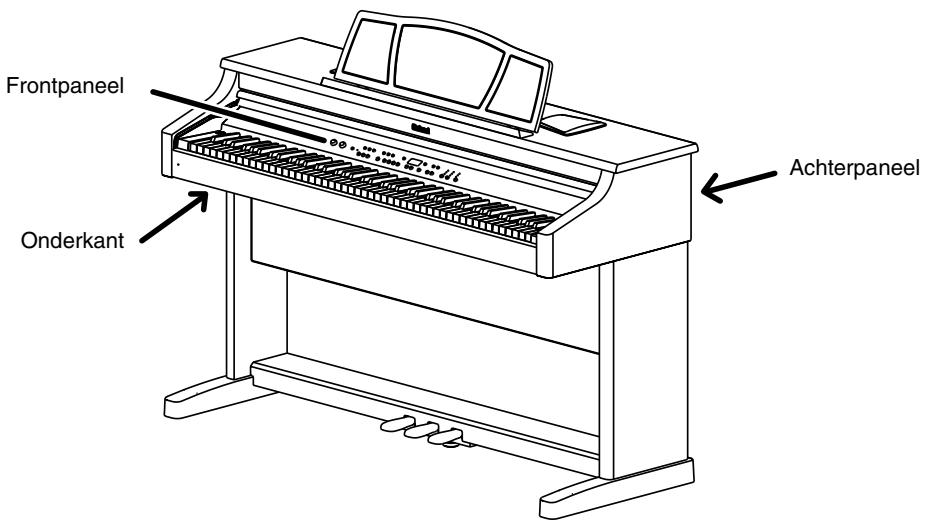

Voorzieningen op de panelen

Frontpaneel

6

7

8

12

13

14

15

17

18

21

22

Volume

Brilliance

Demo

Transpose

Split

Chorus

Piano Resonance

Acoustic Layering

Song

Track

Touch

Hammer

○

○

○

○

○

○

○

○

○

○

Light ○

● Sostenuto

Key Off

String

Damper

Tempo

Left

Right

● Medium ●

○ Layer

Metronome

○ Heavy ○

○ Octave

Grand Space

Dynamic Emphasis

Reverb

Piano

E.Piano

Harpsi-chord

Organ

Strings

- +

Count In

Play Rec

○ Key Touch

○ Center Pedal

9

10

11

16

19

20

23

24

25

26

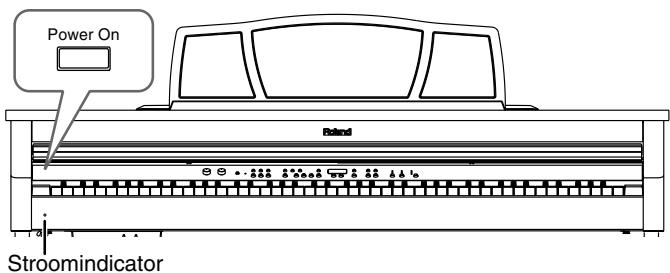

Power On

Hiermee schakelt u het instrument in en uit (blz. 211).

1. [Volume]-regelaar

Hiermee stelt u het algemene volume in (blz. 211).

1. [Brilliance]-regelaar

Hiermee bepaalt u de helderheid van het geluid (blz. 211).

1. [Demo]-knop

Hiermee start u een demonstratie van de beschikbare klanken en bepaalde functies (blz. 213).

1. [○ (hoofdtelefoon)]-indicator

Deze indicator licht op, wanneer u een hoofdtelefoon aansluit (blz. 210).

1. [Transpose]-knop

Hiermee transponeert u het klavier (blz. 218).

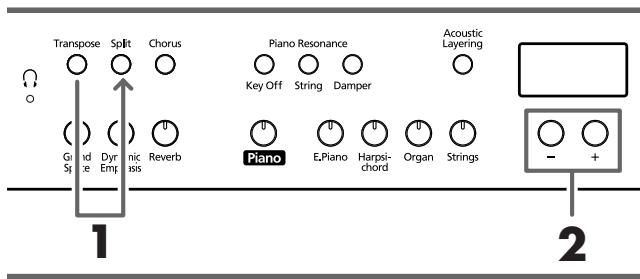

1. [Split]-knop

Hiermee verdeelt u het klavier in een linker en rechter helft. Dat betekent dat u twee verschillende klanken kunt gebruiken (blz. 220). Door deze knop samen met de [Chorus]-knop in te drukken hebt u bovendien toegang tot bijkomende functies (blz. 228\~blz. 232, blz. 234\~blz. 235).

1. [Chorus]-knop

Zorgt voor een voller geluid (blz. 217).

1. [Grand Space]-knop

Hiermee voorziet u het geluid van meer diepte (blz. 216, blz. 216).

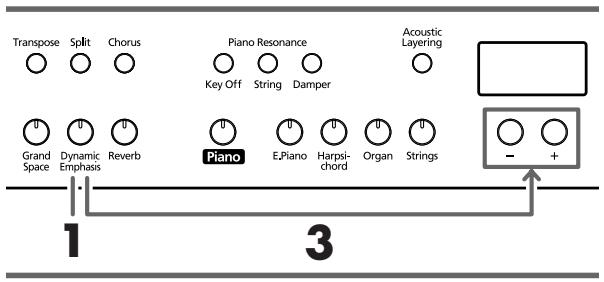

10.[Dynamic Emphasis]-knop

Maakt het geluid levendiger en sprankelender (blz. 217).

11.[Reverb]-knop

Voorziet het geluid van galm (blz. 217).

Piano Resonance

12.[Key Off]-knop

Hiermee activeert u het (bij)geluid dat bij het loslaten van een toets optreedt (blz. 214).

13.[String]-knop

Hiermee simuleert u de resonanties van de snaren die tijdens het spelen op een akoestisch instrument optreden (blz. 214).

14.[Damper]-knop

Hiermee voorziet u het geluid van de typische resonanties die bij gebruik van het demperpedaal optreden (blz. 215).

15.[Acoustic Layering]-knop

Hiermee voegt u een tweede geluid toe aan de piano-klank. De betreffende geluiden passen bijzonder goed bij piano (blz. 218).

1. Tone-knoppen

Hiermee kiest u de klank(en) die u via het klavier kunt bespelen (blz. 214).

1. Display

Het display houdt u op de hoogte van verschillende instellingen, bv. de klankvariatie, het songnummer en het tempo. In de regel ziet het er zoals hierboven getoond uit.

18.[Song/Tempo]-knop

Hiermee selecteert u een intern stuk (blz. 212, blz. 223). Door deze knop herhaaldelijk in te drukken zorgt u dat afwisselend het tempo en het nummer van het gekozen stuk (met een "S." ervóór) worden afgebeeld. Als de indicator groen oplicht, wordt het tempo afgebeeld. Is hij rood, dan toont het display het stuknummer.

19.[-] [+] -knoppen

Hiermee kunt u de waarde van bepaalde functies wijzigen.

Druk [+] en [-] samen in om weer de oorspronkelijke waarde voor de geselecteerde functie te kiezen.

20.[Metronome/Count In]-knop

Hiermee schakelt u de metronoom in/uit (blz. 221). Er is tevens een aftelfunctie, die enkele tellen vóór het begin van een stuk te horen is. Zo weet u perfect wanneer u moet beginnen spelen (blz. 223).

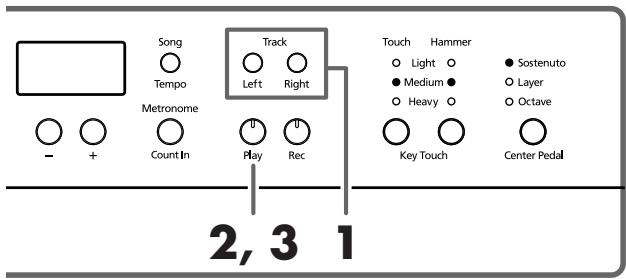

TRACK

21.[Left]-knop

Laat toe om een andere Recorder-partij te kiezen (blz. 224, blz. 226\~blz. 227).

Bij de interne stukken kunt u met deze knop de partij van de linkerhand uitschakelen. Deze knop en de [Right]-knop gaan we verderop de "spoorknoppen" noemen.

22.[Right]-knop

Laat toe om een andere Recorder-partij te kiezen (blz. 224, blz. 226\~blz. 227). Bij de interne stukken kunt u met deze knop de partij van de rechterhand uitschakelen.

23.[Play]-knop

Hiermee start/stopt u de weergave van de demo's of uw eigen stuk (blz. 212, blz. 223).

Bovendien start/stopt u hiermee de opname (blz. 225\~blz. 227).

24.[Rec]-knop

Hiermee maakt u de HP107e klaar voor de opname (blz. 225\~blz. 227).

KEY TOUCH

25.[Touch]-knop

Hiermee wijzigt u de respons van het klavier (blz. 215).

26.[Hammer]-knop

Hiermee bepaalt u in hoeverre er –naar gelang uw aan-slag– sprake is van een lichte vertraging van de noten (blz. 215).

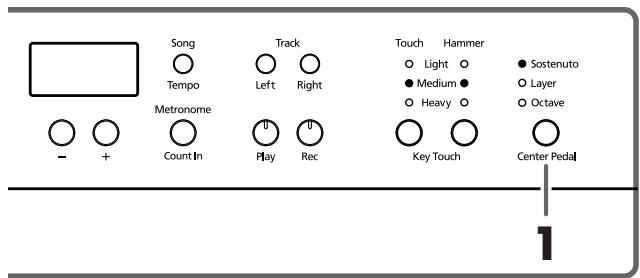

27.[Center Pedal]-knop

Hiermee kunt u een andere functie aan het middelste pedaal toewijzen (blz. 221).

Frontpaneel Onderkant Achterpaneel

Achterpaneel

28 Pedal Input Output R L (Mono) R L (Mono) Stereo Stereo 30 Speaker

28. Pedal-connector

Sluit hier de pedaalkabel van de stand aan (blz. 209).

29.Input-connectors

Sluit hier de audio-uitgangen van een ander instrument of apparaat aan. Het geluid daarvan wordt eveneens via de luidsprekers van de HP107e weergegeven (blz. 233).

30. Output-connectors

Deze connectors zou u op de ingangen van een eindtrap, mengpaneel of cassettedeck e.d. kunnen aansluiten. Een externe versterker hebt u echter alleen nodig, wanneer u in een grote zaal speelt (blz. 233).

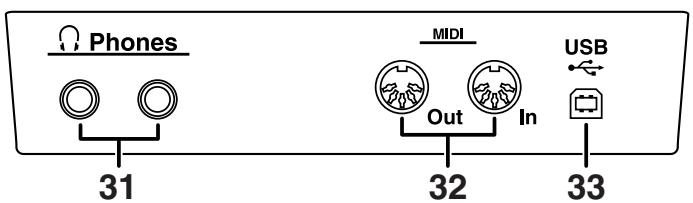

Onderkant

Phones MIDI Out In USB 31 32 33

31. Hoofdtelefoonconnectors

Hier kunt u hoofdtelefoons aansluiten (blz. 210).

Hier kunt u andere MIDI-compatibele instrumenten aansluiten en samen met dit instrument gebruiken (blz. 234).

33. USB-connector

Deze poort kunt u met uw computer verbinden en op die manier muziekdata naar de computer doorseinen of van daar ontvangen (blz. 233).

Voorbereiding

Pedaalkabel aansluiten

Sluit de kabel van de pedalen aan op de Pedalconnector achterop de HP107e.

Pedal

Luidsprekerkabel aansluiten

Sluit de luidsprekerkabel van de luidsprekerkast aan de stand zoals getoond op de connector aan de onderkant van de HP107e (achteraan) aan.

Druk de stekker zo ver in de connector tot hij vastklikt.

Clip Speaker Luidsprekerconnector Luidsprekerkabel

Opm.

Zet nooit een vaas, glas e.d. op dit product. Vermijd bovendien het gebruik van verstuivers en sprays, parfum, alcohol, nagellak e.d. in de buurt van het product. De luidsprekers binnenin de piano bevinden zich onder diens bovenpaneel en zijn naar boven gekeerd. Voorkom daarom dat er vloeistoffen of kleine voorwerpen in de openingen belanden.

Luidsprekers

spekers

Netsnoer aansluiten

1. Sluit het netsnoer aan op de AC-connector aan de onderkant van de HP107e.
2. Sluit het netsnoer aan op een stopcontact.

Opm.

Gebruik uitsluitend het bijgeleverde netsnoer.

Gebruik van de lessenaar

1. Houd de lessenaar met beide handen vast, terwijl u hem zo ver optilt tot hij rechtstaat.
2. Stut de lessenaar met de steunpootjes aan zijn achterkant af.

Voor het bepalen van de opstellingshoek kunt u kiezen uit drie standen.

■ Neerklappen van lessenaar

Til de steunpoten aan de achterkant van de lesse- naar op en laat deze laatste voorzichtig zakken.

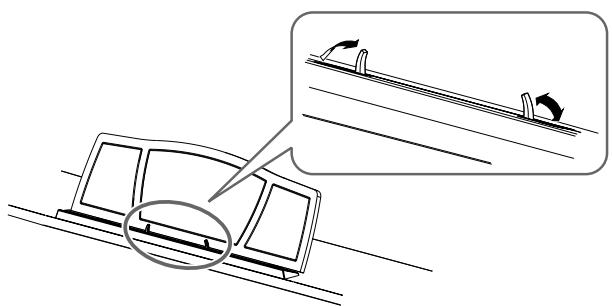

■ Partituurklemmen gebruiken

Indien nodig kunt u de klemmen gebruiken om te voorkomen dat uw partituren weer dichtklappen. Als u deze klemmen niet nodig hebt, moet u ze neerklappen.

Lessenaar verwijderen

Indien nodig, kunt u de lessenaar ook helemaal verwijderen. Dat laat bv. toe om een laptop op de piano te zetten.

Zet de lessenaar eerst volledig recht en verwijder vervolgens de drie schroeven.

De schroeven kunnen met een muntstuk worden verwijderd.

Leg de schroeven op een veilige plaats om ze later snel terug te vinden en te voorkomen dat kleine kinderen ze inslikken.

Openen en sluiten van de klep

Om de klep te openen moet u ze met beide handen vastpakken, een beetje optillen en naar de achterkant van het instrument schuiven.

Om de klep te sluiten moet u ze voorzichtig naar u toe trekken en vervolgens laten zakken.

Let er tijdens het openen en sluiten van de klep op dat u niet uw vingers klemt. Het is dan ook verstandiger dat kleine kinderen de klep van de HP107e nooit alleen openen of sluiten.

Opm.

Alvorens de piano te verplaatsen sluit u de klep het best om verwondingen tijdens het transport te voorkomen.

Hoofdtelefoon aansluiten

De HP107e is voorzien van twee hoofdtelefoonaansluitingen. Zo kunnen telkens twee personen naar uw spel luisteren, wat bv. voor educatieve toepassingen of tijdens het spelen van quatre-mains stukken handig is. Bovendien heeft een hoofdtelefoon natuurlijk het voordeel dat u ook 's ochtends vroeg en 's avonds laat kunt spelen zonder wie dan ook te storen.

Sluit de hoofdtelefoon(s) aan op de connectors links onder het klavier.

Hoofdtelefoonaansluiting x2

Wanneer u een hoofdtelefoon aansluit, licht de [O] -indicator (blz. 207) op en worden de luidsprekers van de HP107e uitgeschakeld.

Het volume in de hoofdtelefoon stelt u in met de [Volume]-regelaar (blz. 211) van de HP107e.

Opm.

Gebruik een stereo-hoofdtelefoon. Werk, indien mogelijk, met hoofdtelefoons van Roland. Bij gebruik van andere hoofdtelefoons is het volume namelijk eventueel te laag.

Opmerkingen i.v.m. het gebruik van een hoofdtelefoon

• Om de kabel van de hoofdtelefoon niet te beschadigen mag u enkel de hoofdtelefoon zelf of de stekker vastpakken.
• Als u de hoofdtelefoon op het instrument aansluit, terwijl er een hoog volume staat ingesteld, gaat de hoofdtelefoon eventueel stuk. Zet het volume van de HP107e dus op de minimumwaarde alvorens een hoofdtelefoon aan te sluiten.
• Zet het volume nooit te hard, omdat u daardoor niet alleen de hoofdtelefoon beschadigt, maar ook uw oren. Werk altijd op een verantwoord volume.

■ Gebruik van de hoofdtelefoonhaak

Als u de hoofdtelefoon niet nodig hebt, kunt u hem aan de haak links onder het klavier van de HP107e hangen.

Installeren van de hoofdtelefoonhaak

Draai de hoofdtelefoonhaak heen en weer, terwijl u hem in de boring aan de onderkant van de HP107e schuift (zie de afbeelding verderop). Draai de vleugelmoer van de hoofdtelefoonhaak stevig vast om de haak klem te zetten.

Vleugelmoer Hoofdtelefoonhaak

In- en uitschakelen

Schakel de instrumenten in de opgegeven volgorde in. Door de apparaten in de verkeerde volgorde in te schakelen zou u de luidsprekers enz. kunnen beschadigen.

Alvorens het instrument in te schakelen moet u de [Volume]-regelaar in de laagste stand zetten en vervolgens op [Power On] drukken.

Het instrument wordt ingeschakeld en de stroomindicator links aan de voorkant van de HP107e licht op.

Enkele seconden later is het instrument beschikbaar en hoort u wat u op het klavier speelt. Stel met de [Volume]-regelaar het gewenste volume in.

Dit product is voorzien van een veiligheidscircuit. Daarom duurt het na het inschakelen even voordat het naar behoren werkt.

Om het instrument uit te schakelen moet u de [Volume]-regelaar in de laagste stand zetten en vervolgens op [Power On] drukken.

De HP107e wordt uitgeschakeld en de stroomindicator links vooraan dooft.

Om de verbinding helemaal te verbreken moet u, na op POWER gedrukt te hebben, ook de stekker uit het stopcontact trekken. Zie ook "Voeding" (blz. 204).

Volume en helderheid van het geluid instellen

Stel met de [Volume]-regelaar het gewenste volume in.

Met de [Brilliance]-regelaar kunt u de helderheid van het geluid veranderen.

Over de pedalen

Er zijn drie pedalen, die –met name bij het gebruik van pianoklanken– de volgende functies hebben:

Zacht pedaal Sostenutopedaal Demperpedaal

Demperpedaal (rechts)

Gebruik dit pedaal, wanneer u de gespeelde noten langer wilt aanhouden.

Via de stand van het pedaal bepaalt u bovendien hoe lang de noten blijven doorklinken (het pedaal werkt traploos). Op akoestische piano's zorgt het demperpedaal dat ook andere snaren met de gespeelde noten beginnen mee te trillen. Zo wordt het geluid voller. Het demperpedaal van de HP107e simuleert dit fenomeen. Dit heet ook wel "Sympathetic Resonance".

U kunt zelf bepalen hoe duidelijk de resonanties van het demperpedaal te horen zijn (blz. 215).

Sostenutopedaal (midden)

Met het sostenutopedaal kunt u enkel de noten laten doorklinken, die u speelt op het moment dat u het pedaal intrapt.

Aan het sostenutopedaal kunt u ook een andere functie toewijzen (blz. 221).

Zacht pedaal (links)

Met dit pedaal kunt u het volume tijdelijk verminderen. Zodra u het pedaal intrapt, worden de gespeelde noten stiller dan normaal weergegeven.

Hoe zacht de noten precies worden weergegeven kunt u via de stand van het pedaal nauwkeurig doseren.

Over de instelschroef

Met de instelschroef onder de pedalenbak voorkomt u dat de pedalen tijdens het gebruik beginnen te wiebelen.

○ Draai de instelschroef zo ver uit tot ze de vloer raakt. Als er namelijk een speling blijft tussen de instelschroef en de vloer, kan het gebeuren dat het instrument niet op het intrappen van de pedalen reageert. Wanneer u het instrument op een dik vast tapijt e.d. zet, moet u de instelschroef zo ver uitdraaien tot ze tegen de vloer drukt.

Instelschroef

Hoofdstuk 1. Beluisteren van de interne stukken

Luisteren naar de interne stukken

De HP107e bevat 68 pianostukken.

"Hoofdstuk 3. Meespelen met de interne stukken" op blz. 223, "Tone List" (blz. 240)

■ Weergave van alle pianostukken

Als u wilt, worden alle beschikbare stukken na elkaar afgespeeld.

De indicator van de [Song/Tempo]-knop licht op, terwijl de indicator van de [Play]-knop knippert. De weergave begint vanaf het momenteel geselecteerde stuk.

Het nummer van het geselecteerde stuk wordt in het display afgebeeld.

Met de knoppen [-] en [+] kunt u het gewenste stuk kiezen.

Aan het einde van het laatste stuk keert de weergave terug naar het eerste en loopt ze gewoon door.

Weergave stoppen

2. Druk op de [Play]-knop.

De weergave stopt.

■ Kiezen van het stuk dat u wilt beluisteren

Identificatie van de interne stukken

USr (User) ... Het geheugen dat het door u opgenomen stuk bevat. (→ blz. 225 voor details i.v.m. de opname.)

S.1\~S.68 ... Interne stukken

S. U ... Stuk dat u intern opgeslagen hebt (blz. 231)

Stuk kiezen

1. Druk op de [Song/Tempo]-knop (indicator moet rood oplichten).

Het nummer van het geselecteerde stuk wordt in het display afgebeeld.

2. Kies met de [+] - of [-] -knop een stuk.

U kunt deze knoppen ook ingedrukt houden om sneller een ander nummer te kiezen.

Het zelf opgeslagen stuk kunt u op de volgende manier kiezen:

1 Druk de [+] - en [-]-knop samen in om "USr" te selecteren.

2 Zorg er met de [-]-knop voor dat het display "S. U" afbeeldt.

Weergave starten

3. Druk op de [Play]-knop.

De indicator van deze knop licht op en de weergave van het gekozen stuk begint.

Weergave stoppen

4. Druk op de [Play]-knop.

De indicator van deze knop dooft en de weergave stopt. Als u daarna opnieuw op de [Play]-knop drukt, begint de weergave weer vanaf het begin van het stuk waar u ze gestopt had.

Luisteren naar de demo- songs

Uw instrument bevat verschillende stukken die de piano- en andere klanken evenals andere handige functies demonstreren.

■ Afspelen van een klankdemo

1. Druk op de [Demo]-knop.

De indicator knippert en de weergave van de klankdemo's begint.

Aan het einde van de laatste klankdemo keert de weergave terug naar het eerste stuk en loopt ze gewoon door. Als u op een Tone-knop drukt, terwijl de [Demo]-knop knippert, wordt de demosong van de betreffende klankgroep afgespeeld.

Tone-knop	Verklaring
[Piano]	Demo van de pianogeluiden
[E. Piano]	Demo van de elektrische pianogeluiden
[Harpsichord]	Demo van de klavecimbelklanken
[Organ]	Demo van de orgelgeluiden
[Strings]	Demo van de strijkersklanken
[Acoustic Layering]	Demo van de “Acoustic Layer”-functie (blz. 218)
[Split]	Demo van de splitfunctie (blz. 220)

Weergave van de klankdemo's stoppen

2. Druk op de [Demo]-knop.

De indicator van de [Demo]-knop dooft en de demoweergave stopt.

■ Functiedemo beluisteren

Er is tevens een demo die talrijke functies voor de pianoklanken ten tonele voert.

1. Druk op de [Demo]-knop.

De indicator knippert en de weergave van de klankdemo's begint.

2. Druk op één van de volgende knoppen.

Functieknop	Verklaring
[Grand Space]	“Grand Space”-demo	blz. 216
[Dynamic Emphasis]	“Dynamic Emphasis”-demo	blz. 217
Piano Resonance [Key Off]	“Key Off”-demo	blz. 214
Piano Resonance [String]	Demo van de snaarresonantie	blz. 214
Piano Resonance [Damper]	Demo van de demperresonantie	blz. 215
Key Touch [Hammer]	Demo van de hamerrespons	blz. 215

Door een knop in te drukken selecteert u de bijbehorende demosong. U hoort dan telkens twee versies van de betreffende demo: één mét de betreffende functie en één zónder.

Door herhaaldelijk op de in stap 2 gedrukte knop te drukken kiest u afwisselend de versie mét en zónder de betreffende functie.

Over de demo van de hamerrespons

Wanneer u de hamerresponsfunctie selecteert, stopt de weergave. Door de Key Touch [Hammer]-knop herhaaldelijk in te drukken schakelt u de hamerrespons-simulatie afwisselend in en uit.

Speel een paar noten op het klavier om de werking van deze functie te achterhalen.

Als deze functie actief is, duurt het bij zacht gespeelde noten net iets langer eer u iets hoort.

De hamerresponsdemo laat toe om het effect mét en zonder simulatie te achterhalen.

Weergave van de functiedemo stoppen

3. Druk op de [Demo]-knop.

De indicator van de [Demo]-knop dooft en de demoweergave stopt.

Hoofdstuk 2. Zelf spelen

Andere klanken kiezen

De HP107e bevat 36 verschillende klanken (zgn. "Tones") die in vijf groepen zijn onderverdeeld. De groepen selecteert u met de Tone-knoppen.

Meer details vindt u onder “Tone List” (blz. 240).

Klankgroep kiezen

1. Druk op een klankkeuzeknop.

De indicator van de ingedrukte knop licht op.

Als u nu op het klavier speelt, worden de noten met de zopas gekozen klank weergegeven.

Klankvariatie kiezen

2. Druk op de [-]- of [+]-knop.

Het nummer van de geselecteerde klank wordt even in het display afgebeeld.

Speel op het klavier om de gekozen klank te beluisteren.

Gedetailleerde aanpassingen van het pianogeluid (Piano Resonance)

U kunt het pianogeluid nog verder aan uw behoefte aanpassen.

■ Geluid bij het loslaten van de toetsen (Key Off)

Wanneer u op een akoestische piano een toets loslaat hoort u een lichte klik, die door de "Key Off"-functie gesimuleerd wordt.

Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

1. Druk op de Piano Resonance [Key Off]-knop (indicator moet oplichten).

Nu hoort u bij het loslaten van de toetsen telkens dat typische bijgeluid.

Druk nog een keer op de Piano Resonance [Key Off]-knop (indicator dooft) om deze functie weer uit te schakelen.

Meer details over de klanken waarvoor deze functie beschikbaar is vindt u in de "Tone List" (blz. 240).

Volume van het 'Key Off'-geluid instellen

2. Houd de Piano Resonance [Key Off]-knop ingedrukt, terwijl u op de [-]- of [+]-knop drukt.

Het volume van dit klikgeluid kan in tien stappen worden ingesteld.

Hoe groter de waarde, hoe luider het effect wordt.

■ Simulatie van de snaarresonanties tijdens het spelen (String Resonance)

Wanneer u op een akoestische piano een toets indrukt, beïnvloedt dit ook de trillingen van de reeds weerklinkende noten. De functie waarmee u dit effect kunt simuleren heet "String Resonance".

Deze instelling is alleen beschikbaar voor pianoklanken. Bij andere klanken doet ze helemaal niets.

1. Druk op de Piano Resonance [Sting]-knop (indicator moet oplichten).

De simulatie van de snaarresonanties is nu actief. Druk nog een keer op de Piano Resonance [String]-knop (indicator dooft) om deze functie weer uit te schakelen.

Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

Intensiteit van de resonantie wijzigen

2. Houd de Piano Resonance [String]-knop ingedrukt, terwijl u op de [-]- of [+]-knop drukt.

Het volume van dit resonantie-effect kunt u in tien stappen instellen.

Hoe groter de waarde, hoe sterker de resonanties opvallen.

■ Respons van de demperresonantie

Het volume van de gesimuleerde demperresonanties kunt u naar wens instellen.

Op akoestische piano's zorgt het intrappen van het demperpedaal ervoor dat ook andere snaren met de gespeelde noten beginnen te trillen. Hierdoor wordt het geluid vol- ler. Het demperpedaal van de HP107e simuleert dit fenomeen. Dit heet ook wel "Sympathetic Resonance".

Deze instelling is alleen beschikbaar voor pianoklanken. Bij andere klanken doet ze helemaal niets.

1. Houd de Piano Resonance [Damper]-knop ingedrukt (indicator moet oplichten).

De simulatie van de demperresonantie is nu actief.

Druk nog een keer op de Piano Resonance [Damper]-knop (indicator dooft) om deze functie weer uit te schakelen.

Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

Intensiteit van de resonantie wijzigen

2. Houd de Piano Resonance [Damper]-knop ingedrukt, terwijl u op de [-]- of [+]-knop drukt.

De resonantie-intensiteit kan in tien stappen worden ingesteld.

Hoe groter de waarde, hoe opvallender de resonantie wordt.

Aanslaggevoeligheid instellen (Key Touch)

Als u wilt, kunt u de aanslaggevoeligheid –of beter: de res- pons van het klavier– wijzigen.

Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

1. Druk op de Key Touch [Touch]-knop.

Door verschillende keren op de Key Touch [Touch]-knop te drukken kiest u telkens een andere instelling (let op de oplichtende indicator).

"Light" licht op. Zelfs met een betrekkelijk lichte aanslag kunt u al fortissimo spelen. Het klavier voelt dan ook lichter aan dan normaal. Kies deze instelling bv. voor kleine kinderen.

"Medium" licht op. Hiermee kiest u de meest natuurlijke respons. Deze instelling vertegenwoordigt de respons van een akoestische piano.

"Heavy" licht op. Om bijzonder luid (fortissimo, alias "ff") te spelen moet u de toetsen veel harder aanslaan dan normaal. Dat wekt de indruk van een ietwat "logge" klavier-respons. Daar staat echter een veel ruimere dynamiek tegenover.

Alle indicators uit. Vaste aanslagwaarde. Uw manier van spelen (dynamiek) heeft geen enkele invloed op het volume of de klankkleur: alle noten klinken even hard/helder.

■ Timing van de noten via de dynamiek bepalen (Hammer Response)

Met deze functie kunt u instellen in hoeverre uw aanslag leidt tot een lichte vertraging tussen het spelen en het weerklinken van de noten. De functie heet "Hammer Response".

Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

Op akoestische piano's wordt bij het indrukken van een toets een hamer bewogen, die op de betreffende snaren slaat. Als u een toets maar heel lichtjes indrukt, beweegt de hamer trager – en dat zorgt voor een lichte vertraging (vergeleken bij normaal/hard aangeslagen noten) tussen het indrukken van de toets en het weerklinken van de betreffende noot.

De vertraging, die na het inschakelen van de hamerrespons optreedt, verschilt naar gelang de kracht waarmee u de toetsen aanslaat. Hoe zachter u aanslaat, hoe trager de noten worden weergegeven.

1. Kies met de Key Touch [Hammer]-knop de gewenste instelling (zie de indicators).

"Light" licht op. Minimale vertraging bij zacht gespeelde noten.

"Medium" licht op. Normale vertraging bij zacht gespeelde noten.

"Heavy" licht op. Sterkere vertraging bij zacht gespeelde noten.

Alle indicators uit. De hamerrespons-simulatie is uit. Alle gespeelde noten weerklinken meteen (de aanslag heeft geen invloed op de timing).

Meer diepte voor het geluid (Grand Space)

De HP107e bevat een "Grand Space"-functie die voor een geluid zorgt dat qua diepte nauw aanleunt bij het geluid van een akoestische vleugel. Eén en ander wordt mogelijk dankzij de toevoeging van een natuurlijke galm en een voller geluid, die je op een vleugel altijd aantreft.

Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

1. Druk op de [Grand Space]-knop (indicator moet oplichten).

De Grand Space-functie is nu actief en voorziet het geluid van meer diepte.

Na keuze van de Grand Space-mode "1" (blz. 230) kunt u ook met een hoofdtelefoon werken, omdat het diepte-effect voor dit soort toepassingen wordt geoptimeerd. Gebruikt u geen hoofdtelefoon, dan wordt de diepte op de luidsprekers afgestemd.

2. Houd de [Grand Space]-knop ingedrukt, terwijl u op de [-]- of [+]-knop drukt.

De diepte kan in vier stappen worden ingesteld.

Hoe groter de waarde, hoe meer diepte het geluid krijgt.

3. Druk nog een keer op de [Grand Space]-knop (hij dooft) om de gelijknamige functie weer uit te schakelen.

Diepte voor de hoofdtelefoon optimeren (Grand Space)

Het diepte-effect kan tevens worden aangepast om zelfs bij gebruik van een hoofdtelefoon nog optimaal over te komen. Ook in dat geval hoort u dus een simulatie van de natuurlijke galm en het vollere geluid van een vleugel.

Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

1. Druk op de [Grand Space]-knop (indicator moet oplichten).

De Grand Space-functie is nu actief en voorziet het geluid van meer diepte.

Na keuze van de Grand Space-mode "1" (blz. 230) kunt u ook met een hoofdtelefoon werken, omdat het diepte-effect voor dit soort toepassingen wordt geoptimeerd. Gebruikt u geen hoofdtelefoon, dan wordt de diepte op de luidsprekers afgestemd.

2. Houd de [Grand Space]-knop ingedrukt, terwijl u op de [-]- of [+]-knop drukt.

De diepte kan in vier stappen worden ingesteld.

Hoe groter de waarde, hoe meer diepte het geluid krijgt.

3. Druk nog een keer op de [Grand Space]-knop (hij dooft) om de gelijknamige functie weer uit te schakelen.

Als u een hoofdtelefoon aansluit, licht de [Ω]-indicator op.

Geluid levendiger maken (Dynamic Emphasis)

Indien nodig kunt u het geluid levendiger maken en voor een nóg betere definitie zorgen.

Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

1. Druk op de [Dynamic Emphasis]-knop (indicator moet oplichten).

De "Dynamic Emphasis"-functie is nu actief en het geluid lijkt veel levendiger.

1. Om deze functie weer uit te schakelen moet u opnieuw op de [Dynamic Emphasis]-knop drukken (diens indicator moet doven).

'Dynamic Emphasis'-instellingen wijzigen

1. Houd de [Dynamic Emphasis]-knop ingedrukt, terwijl u op de [-]- of [+]-knop drukt.

Indicator	Omschrijving
1	De bas en de hoge tonen worden benadrukt.
2	Zorgt voor een geluid waarbij zelfs in de bas gespeelde akkoorden nog duidelijk overeind blijven.
3	De bas wordt benadrukt.

Digitale effecten gebruiken

■ Geluid van galm voorzien (Reverb)

Het Reverb-effect voorziet de gespeelde noten van galm, die de indruk wekt dat u in een concertzaal zit te spelen.

1. Druk op de [Reverb]-knop.

De indicator van deze knop licht op en het geluid wordt van galm voorzien.

Om de galm weer uit te schakelen moet u nog een keer op de [Reverb]-knop drukken (indicator dooft weer).

De status en de intensiteit van het galmeffect kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

■ Geluid 'breder' maken (Chorus)

Met het choruseffect simuleert u een natuurlijke zweving die het geluid "breder" maakt en een stereo-effect simuleert.

1. Druk op de [Chorus]-knop.

De indicator van deze knop licht op en het geluid wordt van chorus voorzien.

Om de chorus weer uit te schakelen moet u nog een keer op de [Chorus]-knop drukken (indicator dooft weer).

De chorusinstelling wordt voor elke gebruikte klank apart onthouden tot u het instrument weer uitschakelt.

■ Wijzigen van de effectintensiteit

De diepte (hoeveelheid) van het galm- of choruseffect kan in tien stappen worden ingesteld.

Na het inschakelen wordt zowel voor de galm als de chorus de waarde "5" gehanteerd.

Galmvolume veranderen

1. Houd de [Reverb]-knop ingedrukt, terwijl u op de [-]- of [+]-knop drukt.

Het display beeldt de nieuwe waarde af. Hoe groter de waarde, hoe luider de galm.

De geldinstelling kan niet voor elke klank apart worden onthouden.

Galm- en/of chorusvolume veranderen

1. Houd de [Chorus]-knop ingedrukt, terwijl u op de [-]- of [+]-knop drukt.

Het display beeldt de nieuwe waarde af. Hoe groter de waarde, hoe luider het effect.

Transponeren van het klavier (Transpose)

Met de Transpose-functie zorgt u dat een stuk in een andere toonaard wordt weergegeven dan degene waarin u het speelt. Dat laat bv. toe om een stuk in een moeilijke toonaard (met veel kruisen (#) en mollen (b) te laten klinken, terwijl u eigenlijk in een gemakkelijke toonaard zit te spelen.

Een andere toepassing is het hanteren van een andere toonaard, terwijl u nog steeds dezelfde toetsen indrukt, wanneer de zanger(es) moeite heeft met de originele toonaard van het stuk.

1. Houd de [Transpose]-knop ingedrukt, terwijl u op de toets drukt die overeenkomt met de grondtoon van de gewenste toonaard.

De indicator van deze knop licht op en het klavier wordt getransponeerd.

Als u de [Transpose]-knop ingedrukt houdt, wordt de momenteel gehanteerde waarde in het display afgebeeld.

U kunt het transpositie-interval tevens wijzigen door de [Transpose]-knop ingedrukt te houden, terwijl u op [-] of [+] drukt.

Als u de [Transpose]-knop ingedrukt houdt en tegelijk op [-] en [+] drukt, wordt weer de oorspronkelijke instelling ("0" = geen transpositie) gekozen.

Het instelbereik voor de transpositie luidt -6\~0\~5 (halve tonen).

Voorbeeld: Als u bij het drukken op een C-toets telkens een E wilt horen, moet u de [Transpose]-knop ingedrukt houden en een E-toets indrukken.

Aangezien de E zich vier (witte en zwarte) toetsen rechts van de C bevindt, beeldt het display dan de waarde "4" af.

Als u C E G speelt... ...hoort u E G# B

Als de Transpose-waarde "0" luidt, licht de indicator van de [Transpose]-knop zelfs dan niet op, wanneer u hem indrukt.

Om de transpositie weer uit te schakelen moet u nog een keer op de [Transpose]-knop drukken (de indicator dooft weer).

Druk opnieuw op de [Transpose]-knop (indicator licht op) om weer het laatst ingestelde transpositie-interval te gebruiken.

Tijdens het uitschakelen wordt deze waarde weer op "0" gezet.

Passende klanken met het pianogeluid combineren (Acoustic Layer)

De HP107e is voorzien van een functie waarmee u heel eenvoudig een klank bij de piano kunt voegen die er perfect bijpast. Die functie noemen we "Acoustic Layering".

De toonhoogte van de tweede klank kan in octaafstappen worden getransponeerd (blz. 230).

Kies eerst de pianoklank (blz. 214).

1. Druk op de [Acoustic Layering]-knop (indicator moet oplichten).

Als u nu op het klavier speelt, hoort u zowel de piano- als een tweede klank.

Er is ook een stapelfunctie waarmee u andere klanken dan piano met een bijkomend geluid kunt combineren.

Keuze van de klank die bij de piano moet worden gevoegd

2. Kies de gewenste klank met de [-]- of [+]-knop.

Het nummer van de geselecteerde klank wordt in het display afgebeeld.

Het nummer van de klank, die bij de piano wordt gevoegd, herkent u aan de "L.".

Als u de "Layer"-functie aan het middelste pedaal toewijst, wordt de "Acoustic Layer"-functie automatisch geactiveerd (blz. 218). Dan dient het pedaal namelijk voor het bepalen van het volume van de toegevoegde klank.

Als u nu op het klavier speelt, hoort u zowel de piano- als de tweede (zonet geselecteerde) klank.

■ Volumebalans voor de 'Acoustic Layer'-functie instellen

De balans tussen de twee klanken, die u in de “Acoustic Layer”-mode gebruikt, kunt u naar wens veranderen.

Door de "Acoustic Layer"-balans te wijzigen verandert u ook de Dual Balance-instelling (blz. 219): die wordt op dezelfde waarde gezet.

1. Houd de [Acoustic Layering]-knop ingedrukt, terwijl u op de [-]- of [+]-knop drukt.

De balans verandert.

Om weer de oorspronkelijke balans te kiezen moet u de [-]- en [+] -knop samen indrukken.

Volume van de pianoklank
Volume van de Layer-klank

Twee klanken tegelijk bespelen (Dual)

U kunt met elke toets telkens twee klanken tegelijk bespelen. Hier en daar noemen we dit "Dual". Via de Tone-knoppen kunt u de gewenste klankcombinaties kiezen.

1. Druk de knoppen van de twee klanken, die u samen wilt gebruiken, tegelijkertijd in.

De indicator van de ingedrukte knop licht op.

Als u nu op het klavier speelt, worden de noten door deze klanken weergegeven.

Om de Dual-mode weer te verlaten moet u op één enkele klankkeuzeknop drukken.

Andere klank voor de rechter Tone-knop kiezen

2. Druk op de [-]- of [+] - knop.

Nu hoort u tijdens het spelen nog steeds de klank van de linker Tone-knop. Daar wordt echter de zonet gekozen klank aan toegevoegd.

De toonhoogte van de klank, die aan de rechter knop toe-gewezen is, kan in octaafstappen worden getransponeerd (blz. 230).

Andere klank voor de linker Tone-knop kiezen

Schakel de Dual-mode even uit en kies vervolgens de benodigde klanken. Druk de knoppen van de twee klanken, die u samen wilt gebruiken, samen in.

Indien nodig, kunt u de volumebalans van de Dual-mode wijzigen.

Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

1. Houd de [Transpose]-knop ingedrukt, terwijl u op de [Split]-knop drukt.

De indicators van deze twee knoppen knipperen.

In het display verschijnt de momenteel gekozen balanswaarde.

2. Druk op de [-]- of [+]-knop om de waarde te wijzigen.

De balans verandert.

U kunt de volumebalans tevens wijzigen door de [Acoustic Layering]-knop ingedrukt te houden, terwijl u op [+] of [-] drukt.

Om weer de oorspronkelijke balans te kiezen moet u de [-]- en [+] -knop samen indrukken.

Volume van de linker Tone-knop
Volume van de rechter Tone-knop

Druk op een andere knop dan [-] [+] om te zorgen dat de indicators weer “normaal” werken.

Verschillende klanken voor de linker-/rechterhand (Split)

U kunt via de linker klavierhelft een andere klank bespelen dan via de rechter. Zoiets noemen we een "Split". De noot waar het klavier in twee helften wordt verdeeld is het "split-punt".

Splitpunt (fabrieksinstelling: F#3) A0 B0 C1 D1 E1 F1 G1 A1 B1 C2 ... C3 C4 C5 Klank voor de linkerhand Klank voor de rechterhand

De indicator van deze knop licht op. Het klavier is nu in twee helften verdeeld: één voor de linker- en een tweede voor de rechterhand.

Het splitpunt vertegenwoordigt de hoogste noot van de linker helft.

De klank van de rechter helft is nog steeds degene die u vóór het indrukken van de [Split]-knop had gekozen. Aan de linker helft is echter een basklank toegewezen. De keuze van de basklank hangt af van de rechts gehanteerde klank.

Om de Split-mode weer te verlaten moet u nog een keer op de [Split]-knop drukken (de indicator dooft weer).

Als u in de Dual-mode op de [Split]-knop drukt...

De klank van de linker Tone-knop (wiens indicator oplicht) wordt aan de rechter helft toegewezen, terwijl u via de linker helft een daarbij passend geluid aanstuurt.

De toonhoogte van de klanken in de linker helft kan in octaafstappen worden getransponeerd (blz. 230).

Andere klank voor de linker helft kiezen

1. Druk op een klankkeuzeknop.

2. Druk op de [-]- of [+] -knop.

Met de [-]- en [+] -knop kunt u -indien nodig- een andere klank voor de linker helft kiezen.

Zie "Tone List" (blz. 240) voor meer details over de klanken.

Andere klank voor de rechter helft kiezen

Schakel de Split-mode even uit en kies vervolgens de benodigde klank.

In de Split-mode heeft het demperpedaal aanvankelijk alleen betrekking op de rechter klavierhelft. Dat kunt u echter veranderen. Zie hiervoor "Toewijzen van het demperpedaal aan de linker klavierhelft" (blz. 230).

Splitpunt instellen

Indien nodig, kunt u het splitpunt (waar de linker helft stopt en de rechter helft begint) wijzigen. Die noot kan eender waar tussen de "B1" en de "B6" liggen.

De fabrieksinstelling luidt "F#3".

1. Houd de [Split]-knop ingedrukt, terwijl u op de toets drukt die u als nieuw splitpunt wilt hante-ren.

Die toets vertegenwoordigt de hoogste noot van de linker helft.

Indien nodig, kunt u het splitpunt ook met de [-]- of [+]-knop kiezen, terwijl u de [Split]-knop indrukt.

Door de [Split]-knop ingedrukt te houden, terwijl u tegelijk op [+] en [-] drukt, kiest u weer het voorgeprogrammeerde splitpunt (F#3).

De nootnamen verschijnen als volgt in het display:

Display	C	C^-	d	E_
Bena-ming	C	C#	D	E b
Display	E	F	F^-	G
Bena-ming	E	F	F#	G
Display	A_	A	b_	b
Bena-ming	A b	A	B b	B

Als u de [Split]-knop ingedrukt houdt, beeldt het display de nootnaam van het momenteel gekozen splitpunt af.

Functie van het middelste pedaal kiezen

Onmiddellijk na het inschakelen fungeert het middelste pedaal als sostenutopedaal (blz. 211).

U kunt het middelste pedaal echter ook voor andere dingen gebruiken.

1. Kies met de [Center Pedal]-knop de gewenste instelling (zie de indicators).

Wanneer zowel de "Acoustic Layer"- als de Dual-functie uitgeschakeld zijn, wordt de "Acoustic Layer"-functie automatisch geactiveerd.

Sostenuto. Het pedaal doet dienst als sostenutopedaal (blz. 211).

Layer. Als u een toets indrukt, terwijl u het middelste pedaal intrapt, wordt een passende klank bij het gebruikte pianogeluid gevoegd. U bespeelt dan twee klanken.

Het volume van de toegevoegde klank bepaalt u via de stand van het pedaal.

Octave. Als u een toets indrukt, terwijl u het middelste pedaal intrapt, hoort u naast de gespeelde noot ook een noot, die één octaaf erboven wordt weergegeven. Het volume van de geoctaveerde noten bepaalt u via de stand van het pedaal.

Metronoom gebruiken

■ Werken met de metronoom

De HP107e bevat een metronoom.

Indien nodig, tikt de metronoom tijdens de weergave van een stuk in de maat (Beat) en het tempo van dat stuk.

Werken met de metronoom

1. Druk op de [Metronome/Count In]-knop.

De metronoom begint te tellen. De indicator van de knop knippert in de gekozen maat (en uiteraard het tempo). Op de eerste tel van elke maat licht hij rood op, voor de overige tellen wordt groen gehanteerd.

Tempo instellen

1. Druk op de [Song/Tempo]-knop (de indicator moet groen oplichten).
2. Druk op de [-]- of [+] -knop om een ander tempo te kiezen.

Andere maatsoort kiezen

1. Houd de [Song/Tempo]-knop ingedrukt, terwijl u op de [-]- of [+]-knop drukt.

Het display beeldt nu de momenteel gekozen maatsoort af. Houd de [Song/Tempo]-knop ingedrukt en kies met [+] of [-] een andere maatsoort. Houd de [Song/Tempo]-knop ingedrukt, terwijl u de [-]- en [+] -knop samen indrukt om weer de eerder gekozen maatsoort te hante- ren.

Overeenkomst tussen de maat- soort en de tempoweergave

Maatsoort	Tempowaarde
2/2	♩ =5-250
x/4	♩ =10-500
3/8	♩ =20-999
6/89/812/8	♩ =7-333

Tijdens de songweergave of -opname kunt u geen andere maatsoort kiezen.

Display	Maatsoort	Display	Maatsoort
2.2	2/2	6.4	6/4
0.4	Enkel zachte tellen	7.4	7/4
2.4	2/4	3.8	3/8
3.4	3/4	6.8	6/8
4.4	4/4	9.8	9/8
5.4	5/4	12.8	12/8

Metronoom stoppen

1. Druk nog een keer op de [Metronome/Count In]-knop om te zorgen dat zijn indicator weer dooft. De metronoom stopt.

■ Metronoomvolume wijzigen

Het volume van de metronoom kunt u in tien stappen instellen.

Na het inschakelen wordt automatisch de waarde "4" gekozen.

1. Houd de [Metronome/Count In]-knop ingedrukt, terwijl u op de [-]- of [+]-knop drukt.

Het display beeldt het momenteel gehanteerde volume af. Houd [Metronome/Count In] nog steeds ingedrukt, terwijl u met de [+]- of [-]-knop een andere volumewaarde instelt.

Als u deze waarde op "0" zet, hoort u de metronoom niet meer.

Splitsen van het klavier in twee helften voor quatre-mainsstukken (Twin-mode)

Het klavier kan in twee aparte secties worden verdeeld, zodat twee pianisten tegelijk in hetzelfde register kunnen spelen.

C1 C2 C3 C4 C5 C6 C7 C8 C3 C4 C5 C6 C3 C4 C5 C6

1. Houd de [Split]-knop ingedrukt, terwijl u op de [Piano]-knop drukt.

De indicator van de [Split]-knop licht op en de Twin Piano-mode is actief.

Transpose Split Chorus Piano Resonance Acoustic Layering Demo Key Off String Damper Grand Dynamic Reverb Piano E,Piano Harpsi-chord Organ Strings Space Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emg Emgo Piano

2. Om deze functie weer te verlaten, moet u de [Split]-knop ingedrukt houden, terwijl u op de [Piano]-knop drukt.

• In de Twin-mode worden de volgende dingen ingesteld:
• Het klavier wordt in twee secties verdeeld en de toonhoogte verandert.
• Het rechter pedaal fungeert als demperpedaal voor de rechter helft, terwijl het linker pedaal als demper voor de linker helft dienst doet.
• Het middelste pedaal fungeert als sostenutopedaal voor de rechter helft.
• Als de opname al loopt c.q. als het instrument klaarstaat voor de opname, wordt de opname/de standby-mode uitgeschakeld. In de Twin-mode is de [Rec]-knop niet beschikbaar.
• Als de Split-functie momenteel actief is, wordt ze uitgeschakeld.
• Via de linker en rechter helft wordt dezelfde klank (met dezelfde effectinstellingen) bespeeld. Als de piano zich vóór het activeren van de Twin-functie al in de Split-mode bevond, wordt automatisch de klank van de rechter (Split-)helft gehanteerd.

Opm. In de Twin-mode is de demperresonantie niet beschikbaar.

Hoofdstuk 3. Meespelen met de interne stukken

Laten we nu kijken wat je moet doen om met de interne stukken mee te spelen.

Indien nodig, kunt u aanvankelijk een lager tempo kiezen tot u de muziek helemaal onder de knie hebt. Verder zou u met één hand kunnen beginnen en daarna de andere hand kunnen instuderen. Wat u ook doet: het verdient altijd aanbeveling om het betreffende stuk eerst een paar keer aandachtig te beluisteren.

Indien nodig, kunt u de metronoom inschakelen. Die telt dan in de maat en het tempo van het gekozen stuk.

Onder “Kiezen van het stuk dat u wilt beluisteren” (blz. 212) komt u te weten hoe u te werk moet gaan.

Tempo instellen

Als u het gekozen stuk aanvankelijk wat aan de snelle kant vindt, kunt u het tempo verminderen. Dat is met name voor het instuderen van nieuw repertoire van belang. Voer het tempo dan geleidelijk aan op.

Bepaalde interne stukken bevatten tempowijzigingen.

Kies eerst het stuk dat u wilt spelen (blz. 212).

1. Druk op de [Song/Tempo]-knop (indicator moet groen oplichten).

Het display beeldt nu de gehanteerde tempowaarde af. Door herhaaldelijk op de [Song/Tempo]-knop te drukken roept u afwisselend de tempowaarde en het nummer van het gekozen stuk (voorafgegaan door "S.") op.

Als de tempowaarde wordt afgebeeld, licht de indicator van de [Song/Tempo]-knop in het groen op. Hebt u het songnummer gekozen, dan licht de indicator in het rood op.

2. Stel met de [-]- en [+] -knop het gewenste tempo in.

Het instelbereik voor het tempo luidt ♪= 10\~500. U kunt het tempo ook tijdens de weergave wijzigen.

Met de [+] -knop voert u het tempo in kleine stappen op. Houd hem ingedrukt om snel een beduidend hoger tempo te kiezen.

Met de [-]-knop vermindert u het tempo. Ook deze knop kunt u ingedrukt houden om het tempo drastisch te verminderen.

Druk de [+] - en [-] -knop samen in om weer het voorgeprogrammeerde tempo van het gekozen stuk op te roepen.

Overeenkomst tussen de maatsoort en de tempoweergave

Maatsoort	Tempowaarde
2/2	♩ =5-250
x/4	♩ =10-500
3/8	♩ =20-999
6/89/812/8	♩ =7-333

Identificatie van de interne stukken

USr (User) ... Het geheugen dat het door u opgenomen stuk bevat. (→ blz. 225 voor details i.v.m. de opname.)

S.1\~S.68 ... Interne stukken

S. U ... Stuk dat u intern opgeslagen hebt (blz. 231)

■ Weergave beginnen met een aftel

Als u meteen vanaf het begin van het stuk moet/wilt meespelen, activeert u het best de aftelfunctie. Dan bent u er namelijk zeker van dat u op het juiste moment begint.

Deze aftel is beschikbaar, wanneer u vóór het starten van de weergave de metronoom activeert.

In dat geval telt de HP107e twee maten af en start hij vervolgens de weergave.

Weergave tijdens de aftel: “-2” (nog twee maten), “-1” (nog één maat en u bent aan de beurt).

"Werken met de metronoom" op blz. 221

Aparte weergave van de twee partijen

U kunt zelf bepalen welke partij(en) van de interne stukken moet(en) worden afgespeeld.

De partij van de linkerhand kan met de [Left]-knop in-/uit-geschakeld worden. De partij van de rechterhand is aan de [Right]-knop toegewezen. Laten we de [Left]- en [Right]-knop in het volgende gewoon de "spoorknoppen" noemen.

Spoorknoppen Partij van de linkerhand Partij van de rechter hand Left Right

En dan nu muziek...

Kies eerst het stuk dat u wilt spelen (blz. 212).

Keuze van de partij die u zelf wilt spelen

1. Druk op de [Left]- of [Right]-knop.

De indicator van de ingedrukte knop dooft. Dat betekent dat de betreffende partij niet meer afgespeeld wordt.

Als u bv. de partij van de rechterhand zelf wilt spelen, moet u op de [Right]-knop drukken (indicator moet doven). Die partij wordt nu niet meer weergeven.

Weergave starten

2. Druk op de [Play]-knop (indicator moet oplichten).

De weergave van het stuk begint. De partij, die u in stap 1 gekozen hebt, wordt niet afgespeeld.

U moet ze dus zelf spelen, terwijl u door de partij van de linkerhand wordt begeleid.

Druk nog een keer op de knop, die u in stap 1 had uitgeschakeld. Nu hoort u de ontbrekende partij weer (en de indicator van de knop licht op).

U kunt de spoorknoppen ook tijdens de weergave in- en uitschakelen.

Stop de weergave

3. Druk op de [Play]-knop om te zorgen dat zijn indicator weer dooft.

De weergave van het stuk stopt.

Hoofdstuk 4. Zelf iets opnemen

U kunt ook eigen muziek (of versies van bestaande stukken) opnemen.

En natuurlijk kunt u uw spel beluisteren – en er zelfs een tweede partij aan toevoegen.

De opnamefunctie van de HP107e werkt als volgt:

• Opname van uw eigen spel (→ "Nieuw stuk opne- men", blz. 225)
• Opname tijdens de weergave van een intern stuk (→ "Opnemen tijdens de weergave van een intern stuk", blz. 226)
• Apart opnemen van de linker- en rechterhand (→ "Aparte opname van de linker- en rechterhand", blz. 227)

Opmerkingen i.v.m. de opname

• Intern is er plaats voor één opname.
• De HP107e bevat een songgeheugen (blz. 231) waarin u het laatst opgenomen stuk intern kunt opslaan. Opnamen, die u niet opslaat, worden gewist, zodra u het instrument uitschakelt. Vergeet dus niet uw favoriete stuk weg te schrijven. U kunt uw stukken echter ook met een cassettespeler e.d. opnemen of de data naar een MIDI-apparaat doorseinen om ze daar op te slaan. Zie hiervoor "Hoofdstuk 6. Werken met externe apparaten" (blz. 233).

Als de volgende boodschap verschijnt...

Als u een stuk kiest, terwijl u net een ander nummer hebt opgenomen, verschijnt de volgende boodschap in het display. Bovendien knippert de indicator van de [Record]-knop.

Als de vorige opname mag worden gewist, moet u op de [Rec]-knop drukken.

Wilt u de eerder gemaakte opname niet verliezen, dan moet u op de [Play]-knop drukken. Maar dan kunt u niet opnemen.

Over de sporen van de Recorder

A. Opname starten zonder een spoor te kiezen

Als noch het linker, noch het rechter spoor data bevat, wordt uw spel automatisch op het "Right"-spoor opgenomen. Als hetzij het linker, hetzij het rechter spoor al data bevat, wordt uw spel automatisch op het nog vrije spoor opgenomen.

B. Opname in de Dual-, Acoustic Layer- of Split-mode

Functie	‘Left’-spoor	‘Right’-spoor
Dual	Klank van de rechter keuze-knop	Klank van de linker keuze-knop
“Acoustic Layer”	Layer-klank	Oorspronkelijke klank (piano)
Split	Klank van de linker helft	Klank van de rechter helft

C. Opname, wanneer de "Layer"- of "Octave"-functie aan het middelste pedaal toegewezen is

Functie	‘Left’-spoor	‘Right’-spoor
Layer	Layer-klank	Oorspronkelijke klank (piano)
Octavering	Layer-klank (één octaaf hoger)	Oorspronkelijke klank

* Als u methode B of C wilt gebruiken, moet u vóór het starten van de opname de [Left]- en [Right]-knop indrukken (beide indicators moeten knipperen).

Nieuw stuk opnemen

Ziehier hoe u kunt opnemen zonder begeleiding van een intern stuk.

Piano Resonance Key Off String Damper Acoustic Layering Piano E.Piano Harps chord Organ Strings 3 Song Tempo Metronome Count In Play Rec Track Left Right Touch Hammer Light Medium Heavy Key Touch 2 14 6,8 5,7

De HP107e bevat een songgeheugen (blz. 231) waarmee u het laatst opgenomen stuk intern kunt opslaan.

Instellingen voor de opname (kies "USr")

1. Druk op de [Song/Tempo]-knop (indicator moet rood oplichten).
   Het display beeldt het nummer van het gekozen stuk af.

2. Druk de [+] - en [-]-knop samen in om "USr" te kiezen.

Klank kiezen en tempo instellen

1. Kies de klank die u voor de opname wilt gebruiken (blz. 214).

2. Schakel eventueel de metronoom in.

Start de metronoom even om het tempo en de maatsoort te kunnen instellen (blz. 221).

Als u een partij aan een bestaande opname toevoegt, hanteert die het tempo en de maatsoort van het eerder opgenomen materiaal.

1. Druk op de [Rec]-knop.

De [Rec]-indicator licht op, terwijl de [Play]-indicator knippert. Dat betekent dat het instrument klaar is voor de opname.

Start de opname

1. De opname begint zodra u op het klavier speelt of op de [Play]-knop drukt.

Nu wordt er eerst twee maten afgeteld. Daarna begint de opname.

U kunt de opname ook starten door minstens één noot op het klavier te spelen (dan hoeft u namelijk niet op de [Play]-knop te drukken). In dat geval hoort u uiteraard geen aftel.

Zodra de opname begint, lichten de [Play]- en [Rec]-indicator op.

Speel het stuk dat u wilt opnemen.

Stop de opname

1. Druk op de [Play]- of [Rec]-knop.

De [Play]- en [Rec]-indicator doven en de opname stopt.

Over de "USr"-boodschap

Na de opname verandert de “ USr ”-boodschap in “ USr . ”.

Een “.” rechtsonder in het display betekent dat het Usergeheugen al data bevat.

Beluister uw opname

1. Druk op de [Play]-knop.

Nu hoort u wat u zonet hebt opgenomen.

Druk nog een keer op de [Play]-knop om de weergave weer te stoppen.

Als u vóór de opname geen spoor kiest, wordt uw spel automatisch op het [Right]-spoor opgenomen.

Zie "Aparte opname van de linker- en rechterhand" (blz. 227) om de linker- en rechterhand apart op te nemen.

Opnemen tijdens de weergave van een intern stuk

U kunt ook opnemen wat u bij één van de interne stukken speelt.

De HP107e bevat een songgeheugen (blz. 231) waarmee u het laatst opgenomen stuk intern kunt opslaan.

U zou ook enkel de partij van de [Left]- of [Right]-knop kunnen weergeven, terwijl u de partij van de andere hand zelf speelt en opneemt.

Song Tempo Track Left Right Touch Hammer Light Medium Heavy Key Touch Sostenuto Layer Octave Count In Play Rec 2 1 3 6,8 4,7 5 Center Pedal

Stuk kiezen

1. Druk op de [Song/Tempo]-knop (indicator moet rood oplichten).
   Het display beeldt nu het nummer van het gekozen stuk af.
2. Kies met de [+] - of [-]-knop het stuk dat u als basis wilt gebruiken.
3. Activeer eventueel de metronoom en stel het gewenste tempo in (blz. 221).
4. Druk op de [Rec]-knop.

De indicator van de [Rec]-knop licht op.

Kies het op te nemen spoor

1. Druk op de [Left]- of [Right]-knop.

Om de partij van de linkerhand zelf op te nemen moet u op de [Left]-knop drukken; wilt u de partij van de rechterhand zelf spelen, dan moet u op de [Right]-knop drukken.

De indicators van de ingedrukte knop en de [Play]-knop knipperen. De HP107e is nu klaar voor de opname.

Als de “dEL”-boodschap in het display verschijnt, zie dan blz. 225.

Start de opname

1. Druk op de [Play]-knop.

Het instrument telt nu eerst twee maten af en start vervolgens de opname.

Speel mee met de interne partij.

Stop de opname

1. Druk op de [Play]- of [Rec]-knop.

De [Play]- en [Rec]-indicator doven en de opname stopt. Uw opname bevindt zich in het "USr (User)"-geheugen.

Beluister uw opname

1. Druk op de [Play]-knop.

Nu hoort u wat u zonet hebt opgenomen.

Druk nog een keer op de [Play]-knop om de weergave weer te stoppen.

Aparte opname van de linker- en rechterhand

We hadden het er al over dat de Recorder van de HP107e twee sporen biedt. Daar zou u gebruik van kunnen maken om de partij van de linker- en rechterhand apart op te nemen. Kies met de [Left]- en [Right]-knop het spoor waarop u wilt opnemen.

De HP107e bevat een songgeheugen (blz. 231) waarmee u het laatst opgenomen stuk intern kunt opslaan.

Het voordeel van deze aanpak is dat u maar één partij hoeft over te doen, als u zich tijdens de opname vergist.

Song Tempo Track Left Right Touch Hammer Light Medium Heavy Key Touch Center Pedal - + Metronome Count In Play Rec 1 4,6 2,5 3 ● Sostenuto ○ Layer ○ Octave

Als u een tweede partij opneemt zonder de eerste partij te wissen, hanteert de Recorder het tempo van de eerste partij.

Zie stap 1 en 2 onder "Nieuw stuk opnemen" (blz. 225) voor het kiezen van "USr". Dat is alleen nodig om met een schone lei te beginnen. Als u zich tijdens de opname door een intern of uw zelf opgeslagen stuk wilt laten begeleiden, moet u dat selecteren (zie de stappen 1 en 2 onder "Kiezen van het stuk dat u wilt beluisteren" (blz. 212)).

1. Schakel eventueel de metronoom in (blz. 221).

2. Druk op de [Rec]-knop.

De [Rec]-indicator licht op, terwijl de [Play]-indicator knippert. Dat betekent dat het instrument klaar is voor de opname.

Als één of beide sporen al data bevatten, licht(en) de bijbehorende spoorknop(pen) eveneens op.

De knop van het spoor, dat u voor de opname kiest, begint zo meteen te knipperen.

3. Schakel de [Left]- of [Right]-knop uit, als u niets op het betreffende spoor wilt opnemen.

U kunt niet op beide sporen tegelijk opnemen (kies dus hetzij [Left], hetzij [Right]).

Start de opname

4. Druk op de [Play]-knop.

Nu wordt er eerst twee maten afgeteld. Daarna begint de opname. Speel het stuk dat u wilt opnemen.

U kunt de opname ook starten door minstens één noot op het klavier te spelen (dan hoeft u namelijk niet op de [Play]-knop te drukken). In dat geval hoort u uiteraard geen aftel.

Stop de opname

5. Druk op de [Play]- of [Rec]-knop.

De [Play]- en [Rec]-indicator doven en de opname stopt. Wat u zonet hebt gespeeld bevindt zich nu op het eerder gekozen spoor.

Om een bijkomende partij op het resterende spoor op te nemen moet u met stap 2 vervolgen en die partij eveneens inspelen. Tijdens de tweede opname hoort u dan de daar-net opgenomen partij.

Beluister uw opname

6. Druk op de [Play]-knop.

Nu hoort u wat u zonet hebt opgenomen.

Druk nog een keer op de [Play]-knop om de weergave weer te stoppen.

Wissen van uw eigen opname

Ziehier wat u moet doen om één of beide sporen van het "Usr"-geheugen te wissen:

■ Wissen van één spoor

Met het volgende wist u enkel de partij van het gekozen spoor.

Houd de [Left] of [Right]-knop ingedrukt, terwijl u op de [Rec]-knop drukt.

De indicator van de ingedrukte spoorknop dooft nu – en dat betekent dat de betreffende partij verdwenen is.

■ Stuk wissen

Om de volledige "Usr"-Song te wissen moet u als volgt te werk gaan:

Houd de [Song/Tempo]-knop ingedrukt, terwijl u op de [Rec]-knop drukt.

Het display beeldt nu de volgende boodschap af en de indicator van de [Rec]-knop knippert.

Als u de opname toch niet wilt wissen, moet u op de [Play]- of [Song/Tempo]-knop drukken.

7. Druk nog een keer op de [Rec]-knop.

Het opgenomen stuk wordt nu gewist.

Hoofdstuk 5. Andere handige functies

Geavanceerde instellingen (functies)

Er zijn nog een aantal verborgen functies die u als volgt instelt:

Oproepen van de functiemode

1. Druk de [Split]- en [Chorus]-knop samen in.

De HP107e activeert de gekozen mode.

De indicators van de [Split]- en [Chorus]-knop evenals van de knop, die aan de gekozen functie is toegewezen, knipperen.

Kiezen van de benodigde functie

2. Druk op de knop die aan de benodigde functie is toegewezen.

De indicators van de knop, die aan de gekozen functie is toegewezen, evenals van de [Split]- en [Chorus]-knop knipperen.

Als u de knop van de gekozen functie ingedrukt houdt, wordt de functienaam in het display afgebeeld.

Knop	Functie	blz.
[Piano]	Algemene stemming	blz. 229
[E. Piano]	Stemmingssysteem	blz. 229
[Harpsichord]	Stretch Tuning	blz. 229
[Organ]	Octave Shift	blz. 230
[Strings]	Toewijzen van het demperpedaal aan de linker klavierhelft	blz. 230

Knop	Functie	blz.
Piano Resonance [Key Off]	Local-functie	blz. 235
Piano Resonance [Strings]	MIDI-zendkanaal	blz. 235
Piano Resonance [Damper]	USB-driverinstelling	blz. 232
[Metronome/ Count In]	Opslag van de instellingen	blz. 231
[Song/Tempo]	Opslag van de opname	blz. 231
[Right]	V-LINK	blz. 232
[Left]	Verzenden van de opname via MIDI	blz. 235
[Grand Space]	"Grand Space"-mode	blz. 230
Key Touch [Touch]	Laden van de fabrieksinstellingen	blz. 231

Meer details over deze functies vindt u verderop.

3. Stel met de [-]- of [+]-knop de gewenste waarde in.

Druk de [-]- en [+] -knop samen in om weer de voorge-programmeerde waarde te kiezen.

Functiemode verlaten

4. Druk op de [Split]- of [Chorus]-knop.

De indicator van die knop werkt nu weer "normaal".

■ Algemene stemming (Master Tune)

Als u nauwelijks of helemaal niet te stemmen akoestische instrumenten moet begeleiden, kunt u de algemene stemming van de HP107e wijzigen. Voor het stemmen maakt men in de regel gebruik van een referentienoot – de "A4". Meer bepaald worden alle instrumenten dan op een bepaalde toonhoogte afgestemd.

Druk in stap 2 onder "Geavanceerde instellingen (functies)" (blz. 228) op de [Piano]-knop. Het display toont nu bv. de volgende waarde.

Het display kan maar drie cijfers weergeven. Daarom worden enkel de laatste drie cijfers van de gekozen stemming getoond. De afbeelding hierboven slaat dus op "440.0Hz".

Waarde 415.3Hz\~440.0Hz\~466.2Hz

Fabrieksinstelling440.0Hz

Deze stemming wordt gehanteerd tot u het instrument weer uitschakelt.

* Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

■ Ander stemmingssysteem kiezen

U kunt stemmingen kiezen die in de klassieke periode (barokmuziek e.d.) werden gehanteerd.

Vandaag de dag gaan we er eigenlijk van uit dat alle instrumenten volgens de gelijkzwevende temperatuur worden gestemd. In de klassieke periode werden echter verschillende stemmingen gehanteerd. Door die te kiezen beseft u pas goed hoe de betreffende stukken eigenlijk bedoeld waren.

Druk in stap 2 onder "Geavanceerde instellingen (functions)" (blz. 228) op de [E.Piano]-knop. Het display toont nu bv. de volgende waarde.

Stemmingssysteem
Tonica

U kunt kiezen uit acht verschillende stemmingen.

Display	Stemmings-systeem	Verklaring
1	Gelijkzwe-vend	Deze stemming verdeelt een octaaf in twaalf gelijk grote intervallen. Dit zorgt voor een minimum aan ambiguïteit.
2	Rein (majeur)	Deze stemming lost de ambiguïteit van kwinten en tertsen op. Ze is niet geschikt voor melodieën, en transposities zijn hele-maal uit den boze. Akkoorden klinken ech-ter “mooier” dan normaal.
3	Rein (mineur)	Zelfde principe als de reine majeurstem-ming. Deze is echter bedoeld voor het spelen in mineur.
4	Arabisch	Deze stemming laat toe om oosterse muziek te spelen.

Display	Stemmings-systeem	Verklaring
5	Kirn-berger	Deze stemming vormt een verbetering van de middentoon- en reine stemming en kan voor het spelen in nagenoeg elke toonaard worden gebruikt (III).
6	Middentoon	Een gedeeltelijk compromis van de reine stemming, die transposities/modulaties toelaat.
7	Pythagorisch	Deze stemming wordt aan de filosoof Pythagoras toegeschreven. Hij zou de ambiguïteit tussen kwarten en kwinten opgelost hebben. Ze is vooral geschikt voor melodieën, terwijl drieklanken ietwat vals klinken.
8	Werck-meister	Deze stemming combineert de middentoon-met de Pythagorische stemming. Ze is voor alle toonaarden geschikt (eerste techniek, III).

Fabrieksinstelling1 C

Tonica

Voor andere stemmingen dan de gelijkzwevende temperatuur moet u ook de grondtoon (tonica voor majeur en sixt voor mineur) instellen om de juiste toonaard te kiezen.

Houd de [E. Piano]-knop ingedrukt, terwijl u op de toets van de noot drukt, die als tonica moet fungeren.

De tonica wordt als volgt in het display afgebeeld:

Display

C

C^-

d

E_

E

F

F^-

G

A_

A

b_

b

Bena-ming

C

C#

D

E b

E

F

F #

G

Ab

A

B b

B

Voor de gelijkzwevende stemming hoeft u de tonica niet in te stellen.

* Als u tijdens de opname een andere stemming gebruikt dan de gelijkzwevende en wilt dat die tijdens de weergave eveneens wordt gehanteerd, moet u ze opnieuw kiezen.
* Wanneer u met andere instrumenten samenspeelt, kan het gebeuren dat bepaalde noten vals klinken. Probeer dan de andere instrumenten op de HP107e af te stemmen.
* Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

■ Stretch Tuning (andere stemmingscurve)

Vleugels worden vaak zo gestemd dat de lage noten iets onder en de diskantnoten iets boven de toon staan gestemd – in verhouding tot de gelijkzwevende temperatuur. In het Engels noem je dit "Stretch Tuning" (uitgerokken stemming).

Druk in stap 2 onder "Geavanceerde instellingen (functies)" (blz. 228) op de [Harpsichord]-knop. Het display toont nu bv. de volgende waarde.

OFF Normale stemming. Een goede keuze, wanneer u twee klanken stapelt (Dual, blz. 219) of met andere instrumenten samenspeelt.

On Een stemmingscurve waarbij de bas lager en de diskant hoger staan gestemd dan bij de gelijkzwevende temperatuur. Vooral geschikt voor pianosolo's.

FabrieksinstellingOn

* Deze instelling is enkel beschikbaar voor pianoklanken.
* Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

■ Toonhoogte in octaven transponeren (Octave Shift)

De toonhoogte van de linker klank in de Split-mode (blz. 220), de rechter klank in de Dual-mode (blz. 219) of de toegevoegde klank in de "Acoustic Layer"-mode (blz. 218) kan in octaven worden getransponeerd. Dat noemen we de "Octave Shift"-functie.

Druk in stap 2 onder "Geavanceerde instellingen (functies)" (blz. 228) op de [Organ]-knop. Het display toont nu bv. de volgende waarde.

De betreffende klank kan maximaal twee octaven lager (-2) of hoger (+2) worden getransponeerd.

* In bepaalde gevallen leidt de octaaftranspositie ertoe dat de gespeelde noten zich buiten het aanbevolen bereik van de gehanteerde klank bevinden en dus ietwat onnatuurlijk overkomen.

■ Toewijzen van het demperpedaal aan de linker klavierhelft

In de Split-mode (blz. 220) kunt u er op de volgende manier voor zorgen dat het demperpedaal de links gespeelde noten beïnvloedt.

Druk in stap 2 onder "Geavanceerde instellingen (functions)" (blz. 228) op de [String]-knop. Het display toont nu bv. de volgende waarde.

On Het demperpedaal heeft betrekking op de rechts en links gespeelde noten.

OFF Het demperpedaal heeft enkel betrekking op de rechts gespeelde noten (in de Split-mode).

FabrieksinstellingOFF

* Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

■ Werking van het 'Grand Space'-effect

Druk in stap 2 onder "Geavanceerde instellingen (functies)" (blz. 228) op de [Grand Space]-knop. Het display toont nu bv. de volgende waarde.

Instel-ling	Omschrijving
1	Na keuze van deze “Grand Space”-mode kunt u ook met een hoofdtelefoon werken, omdat het diepte-effect voor dit soort toepassingen wordt geoptimeerd. Gebruikt u geen hoofdtelefoon, dan wordt de diepte voor de luidsprekers aangepast.
2	Het instrument hanteert altijd de optimale instellingen voor de luidsprekers (zelfs wanneer u een hoofdtelefoon gebruikt). Het “Grand Space”-effect wordt zelfs aan de signalen toegevoegd, die via de Output-connectors naar de buitenwereld worden gestuurd.
3	Het instrument hanteert altijd de optimale instellingen voor de hoofdtelefoon (zelfs wanneer u geen hoofdtelefoon gebruikt).

* Deze instelling kunt u in een intern geheugen van de HP107e opslaan (blz. 231).

'Vergrendelen' van de bedieningsfuncties

U kunt bijna alle knoppen en functies van de HP107e vergrendelen en zorgen dat alleen de pianoklank beschikbaar is. Dat is bv. handig voor de muziekles, als u niet wilt dat de leerlingen tijdens de les andere klanken uitproberen of met de Recorder beginnen te spelen.

Eens de bedieningsfuncties vergrendeld zijn, kunt u enkel nog de vleugelklank gebruiken.

1. Zet het volume op de minimumwaarde en druk op de [Power On]-schakelaar om het instrument uit te schakelen.
2. Houd de [Piano]-knop ingedrukt, terwijl u op de [Power On]-knop drukt.

Houd deze knop nog enkele seconden ingedrukt.

Het display beeldt nu de volgende boodschap af:

Nu zijn alle knoppen vergrendeld.

Stel het gewenste volume in.

U kunt enkel nog piano spelen en het volume instellen.

Om deze grendelfunctie weer uit te schakelen moet u het volume op de minimumwaarde zetten en het instrument opnieuw inschakelen.

Laden van de fabrieksinstellingen (Factory Reset)

Indien nodig, kunt u voor alle parameters van de HP107e opnieuw de fabriekswaarden kiezen.

* Het intern opgeslagen stuk (blz. 231) wordt daarbij niet gewist.

1. Houd de [Split]-knop ingedrukt, terwijl u op de [Chorus]-knop drukt.

De HP107e activeert de gekozen mode.

1. Druk op de Key Touch [Touch]-knop.

Het display beeldt de volgende boodschap af.

1. Druk op de [Rec]-knop.

De fabrieksinstellingen worden geladen.

Zodra de fabriekswaarden geladen zijn, beeldt het display de volgende boodschap af. Schakel het instrument uit.

* Wacht met het uitschakelen tot de boodschap "End" in het display verschijnt. Door de HP107e te vroeg uit te schakelen beschadigt u namelijk het interne geheugen, wat ertoe kan leiden dat het instrument niet meer naar behoren werkt.

Opslaan van de gemaakte instellingen (Memory Backup)

Heel wat parameters krijgen bij het uitschakelen van het instrument weer hun fabriekswaarde. Om uw instellingen op een later tijdstip opnieuw te kunnen gebruiken moet u ze opslaan. De functie waarmee u dat doet heet "Memory Backup".

* Meer details over wat er precies wordt opgeslagen vindt u onder “Intern opgeslagen parameterinstellingen” (blz. 237).

1. Houd de [Split]-knop ingedrukt, terwijl u op de [Chorus]-knop drukt.

De HP107e kiest de instellingsmode.

1. Druk op de [Metronome/Count In]-knop.

De indicator van die knop begint te knipperen.

Het display beeldt de volgende boodschap af.

1. Druk op de [Rec]-knop.

De instellingen worden opgeslagen.

Zodra de instellingen opgeslagen zijn werken de knoppen en functies weer normaal.

Opslaan van uw laatste opname (Song Backup)

Bij het uitschakelen van de HP107e wordt uw opname weer gewist, tenzij u ze eerst in een speciaal daarvoor bedoeld geheugen opslaat. De functie waarmee u dat doet heet "Song Backup".

* Deze functie is alleen beschikbaar, nadat u iets hebt opgenomen.

1. Houd de [Split]-knop ingedrukt, terwijl u op de [Chorus]-knop drukt.

De HP107e kiest de instellingsmode.

1. Druk op de [Song/Tempo]-knop.

De indicator van die knop begint te knipperen.

Het display beeldt de volgende boodschap af.

1. Druk op de [Rec]-knop.

Het stuk wordt opgeslagen.

Zodra de data van uw opname opgeslagen zijn, werken de knoppen en functies weer normaal.

* Stukken, die u intern opslaat, kunt u op dezelfde manier kiezen als de interne stukken (blz. 212). Een intern opgeslagen stuk herkent u aan de volgende boodschap:

■ Wissen van een intern opgeslagen stuk

1. Houd de [Split]-knop ingedrukt, terwijl u op de [Chorus]-knop drukt.

2. Druk op de [Song/Tempo]-knop.

Het display beeldt de volgende boodschap af.

Druk op de [Play]-knop om deze functie weer te verlaten.

1. Druk op de [Rec]-knop.

Het opgeslagen stuk wordt gewist.

Het display en de knoppen werken nu weer "normaal".

V-LINK-functie gebruiken

Door de HP107e op een V-LINK-compatibel videoapparaat aan te sluiten kunt u de beeldweergave vanop de HP107e beïnvloeden.

V-LINK

V-LINK (V-LINK) is een door Roland ontwikkelde functie voor de integratie van muziek met videobeelden. Met V-LINK-compatibele videoapparaten kunt u beeldmateriaal bij uw spel betrekken en op die manier ook de visuele kant van uw optredens bepalen.

V-LINK gebruiken

1. Houd de [Split]-knop ingedrukt, terwijl u op de [Chorus]-knop drukt.

De HP107e kiest de instellingsmode.

1. Druk op de [Right]-knop.

De indicator van die knop begint te knipperen.

Het display beeldt de volgende boodschap af.

OFF De V-LINK-functie is uit.

On De V-LINK-functie is actief. Nu kunt u met de twaalf onderste toetsen (helemaal links) de beeld-weergave beïnvloeden.

FabrieksinstellingOFF

1. Schakel de V-LINK-functie met de [-]- of [+]-knop in.

Nu kunt u met de twaalf onderste toetsen (helemaal links) de beeldweergave beïnvloeden.

* Zolang de V-LINK-functie actief is, hoort u niets, wanneer u de twaalf onderste toetsen indrukt.

Functiemode verlaten

1. Druk op de [Split]- of [Chorus]-knop.

De indicator van die knop keert terug naar zijn vorige stand.

Instellingen voor de USB-driver

Alvorens de USB-poort op een computer aan te sluiten moet u eerst het volgende instellen.

1. Houd de [Split]-knop ingedrukt, terwijl u op de [Chorus]-knop drukt.

De HP107e kiest de instellingsmode.

1. Druk op de Piano Resonance [Damper]-knop.

De indicator van die knop begint te knipperen.

Het display beeldt de volgende boodschap af.

1. Kies met de [-]- of [+]-knop de geschikte driverinstelling.

Boodschap	Omschrijving
vdr (Vendor)	Kies deze instelling, wanneer u de bijgeleverde driver voor de USB-verbinding wilt gebruiken.
GEn (Generic)	Kies deze instelling, wanneer u de driver van het besturingssysteem (op uw computer) voor de USB-verbinding wilt gebruiken.

Functiemode verlaten

1. Druk op de [Split]- of [Chorus]-knop.

De indicator van die knop keert terug naar zijn vorige stand.

Hoofdstuk 6. Werken met externe apparaten

Aansluiten van audio-apparaten

Door de HP107e op andere audio-apparaten aan te sluiten kunt u zijn geluid bv. via uw HiFi-keten of een PA versterken, of uw spel op cassette e.d. opnemen.

Voor deze verbindingen hebt u kabels met zgn. "jack"-stekkers nodig (optie).

Aansluitvoorbeelden

* Om schade aan de luidsprekers en andere apparaten te voorkomen moet u het volume van alle apparaten op de minimumwaarde zetten en de betrokken apparaten uitschakelen alvorens ze op elkaar aan te sluiten.

Uitversterken van de HP107e met een extern apparaat of opnemen van uw spel
        D["Speaker"]
        E["Speaker"]
    end
    subgraph Output_R/L
        F["Speaker"]
        G["Speaker"]
    end
    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333

O Ziehier de volgorde waarin u de apparaten moet inschakelen, wanneer u met externe apparaten werkt:

1. Schakel de HP107e in.
2. Schakel het externe apparaat in.
3. Regel het volume op het externe apparaat.

* Stel het volume van de HP107e in.

Opname van de HP107e-signalen

1. Start de opname van het externe apparaat.
2. Speel op het klavier van de HP107e.
3. Als u gedaan hebt met spelen, moet u de opname van het externe apparaat weer stoppen.

Externe audio-apparaten/instrumenten aansluiten op de HP107e

O Ziehier de volgorde waarin u de apparaten moet inschakelen, wanneer u met externe apparaten werkt:

1. Schakel het externe apparaat in.
2. Schakel de HP107e in.
3. Regel het volume op het externe apparaat.

* Op de HP107e zelf kunt u het volume van het externe apparaat niet bijregelen.

Uitschakelen

1. Zet het volume van de HP107e en de externe apparaten op de minimumwaarde.
2. Schakel de HP107e uit.
3. Schakel de externe apparaten uit.

Aansluiten van de USB-poort

Via de USB-poort kunt u de HP107e op een computer aansluiten. Details daaromtrent vindt u in de "USB Installation Guide".

* Wanneer u de HP107e voor het eerst op uw computer aansluit, moet u de "USB-driver" (zie de bijgeleverde CD-ROM) op de computer installeren. Details daaromtrent vindt u in de "USB Installation Guide".
* De USB-poort zendt alleen MIDI-data.
* Om schade aan de luidsprekers en andere apparaten te voorkomen moet u het volume van alle apparaten op de minimumwaarde zetten en de betrokken apparaten uitschakelen alvorens ze op elkaar aan te sluiten.
* De benodigde USB-kabel wordt niet bijgeleverd. Die kabel vindt u bij uw Roland-dealer.
* Gebruik een USB-kabel met een maximale lengte van 3 meter.
* Schakel de HP107e uit alvorens het MIDI-programma op uw computer te starten. Schakel de HP107e nooit in of uit, terwijl een MIDI-programma op uw computer draait.
* Maak c.q. verbreek nooit de USB-aansluiting, terwijl de HP107e ingeschakeld is.
* Als u geen gebruik maakt van de USB-verbinding moet u de aansluiting van de betreffende kabel op de HP107e verbreken.
* Als de computer de sluimerstand kiest c.q. als u de HP107e uit- en weer inschakelt, verloopt de communicatie niet meer naar behoren en reageert het instrument niet meer zoals verwacht.

MIDI-apparaten aansluiten

Door dit instrument op een extern MIDI-apparaat aan te sluiten kunt u de klanken van dat apparaat aansturen (en dus op dezelfde manier bespelen als uw piano). U kunt uw spel bovendien direct (zonder de omweg via de Recorder) opnemen en dan op diskette e.d. opslaan.

■ Wat is MIDI?

MIDI is de afkorting van "Musical Instrument Digital Interface". Meer bepaald gaat het om een standaard voor het uitwisselen van muziekdata tussen elektronische muziekinstrumenten en computers.

De HP107e is uitgerust met MIDI-aansluitingen en kan MIDI-data dus enerzijds zenden en anderzijds ontvangen. Op die manier beschikt u over tal van mogelijkheden voor nog meer muziekplezier met uw HP107e.

* Meer details over de mogelijkheden vind u in het apart verkrijgbare "MIDI Implementation"-boekje. Het bevat een opsomming van alle MIDI-functies, die dit instrument ondersteunt. Als u dit boekje nodig hebt, neemt u het best contact op met uw Roland-dealer of de distributeur in uw streek.

Aansluitvoorbeelden

* Om schade aan de luidsprekers en andere apparaten te voorkomen moet u het volume van alle apparaten op de minimumwaarde zetten en de betrokken apparaten uitschakelen alvorens ze op elkaar aan te sluiten.

Aansturen van de HP107e via een sequencer/opname van uw spel met een externe sequencer
    note right of A: * De MT-90s heeft geen MIDI OUT-connector

* Schakel de Local-functie uit, wanneer u de HP107e op een MIDI-sequencer aansluit. Zie ook "Local-functie: verbinding tussen het klavier en de klankbron" (blz. 235). Bovendien moet u de MIDI THRU-functie van de MIDI-sequencer inschakelen (om te zorgen dat de via MIDI IN ontvangen commando's meteen weer naar de MIDI OUT-aansluiting van de sequencer worden uitgestuurd). Meer details hierover vindt u in de handleiding van de MIDI-sequencer.

Spelen op de HP107e en aansturen van een externe MIDI-klankbron

Instellen van de MIDI- functies

Laten we nu kijken hoe je het zendkanaal en andere MIDI-parameters instelt.

Oproepen van de functiemode

1. Houd de [Split]-knop ingedrukt, terwijl u op de [Chorus]-knop drukt.

De HP107e kiest de instellingsmode.

De indicators van de [Split]- en [Chorus]-knop evenals van de knop, die aan de gekozen functie is toegewezen, knipperen.

Instellen van de MIDI-functies

1. Druk op de knop die aan de benodigde functie is toegewezen.

De indicators van de knop, die aan de gekozen functie is toegewezen, evenals van de [Split]- en [Chorus]-knop knipperen.

Meer details over deze functies vindt u verderop.

1. Stel met de [-]- of [+]-knop de gewenste waarde in.

Als u de [-]-knop ingedrukt houdt en tegelijk op [+] drukt, wordt weer de oorspronkelijke waarde gekozen.

Functiemode verlaten

1. Druk op de [Split]- of [Chorus]-knop.

De indicator van die knop werkt nu weer "normaal".

■ MIDI-zendkanaal instellen

MIDI laat de overdracht en ontvangst op 16 MIDI-kanalen (1\~16) tegelijk toe. Het volstaat echter niet om gewoon een kabel aan te sluiten. De zender en ontvanger moeten namelijk op hetzelfde kanaal worden ingesteld. Anders worden de noten niet door het ontvangende instrument gespeeld c.q. kiest dit laatste geen klanken enz.

* De HP107e ontvangt op alle MIDI-kanalen (1\~16).
* Als u de HP107e in de Dual- (blz. 219) of Split-mode (blz. 220) gebruikt, worden de data van de linker klankkeuze-knop op MIDI-kanaal 5 (Dual-mode) of 3 (Split-mode) verzonden. De instelling van die zendkanalen kunt u niet wijzigen. Als u dus in de Dual- of Split-mode werkt en tegelijk een externe module wilt aansturen, moet u op het externe instrument eventueel andere MIDI-kanalen dan 3 en 5 kiezen.

Druk in stap 2 onder "Instellen van de MIDI-functies" op de Piano Resonance [String]-knop. Het display toont nu bv. de volgende waarde.

Waarde

1\~16

Fabrieksinstelling1

■ Local-functie: verbinding tussen het klavier en de klankbron

Als u het instrument op een MIDI-sequencer aansluit, moet u de Local-functie uitschakelen ("OFF").

Zoals u hierna ziet, bereiken de bij het spelen op het klavier gegenereerde commando's de interne klankbron anders via twee routes: (1) en (2). Daarom klinken de gespeelde noten dan vreemd of vallen ze gedeeltelijk weg. Om dat te voorkomen, moet u verbinding (1) verbreken door de Local-functie uit te schakelen ("Local Off").

Local-functie "ON": Het klavier is met de interne klank-bron verbonden.

U hoort wat u speelt Klankbron Local aan

Local-functie "OFF": Het klavier is niet meer met de interne klankbron verbonden. Daarom worden de gespeelde noten niet meer weergegeven.

Noten worden niet weergegeven Klankbron Local uit

* Als u een MT-sequencer van Roland aansluit, hoeft u de Local-functie niet handmatig uit te schakelen. Bij het inschakelen van een MT wordt de Local-functie immers automatisch geactiveerd. Dit gebeurt automatisch, als u de apparaten in de volgorde HP107e → MT inschakelt.

Druk in stap 2 onder "Instellen van de MIDI-functies" op de Piano Resonance [Key Off]-knop. Het display toont nu bv. de volgende waarde.

Waarde

On, OFF

FabrieksinstellingOn

■ Verzenden van de opname

Als u deze functie activeert, worden de met de Recorder opgenomen data naar de MIDI OUT-connector van de HP107e gestuurd en kunnen dus met een externe sequencer of computer worden opgenomen. Kiest u "OFF", dan worden de data niet verzonden.

Druk in stap 2 onder "Instellen van de MIDI-functies" op de [Left]-knop. Het display toont nu bv. de volgende waarde.

Waarde

On, OFF

FabrieksinstellingOFF

Ziehier wat u moet doen om de songdata van de HP107e naar de externe sequencer door te seinen. In dit geval moet u de MIDI Thru-functie van de sequencer uitschakelen. Meer details hierover vindt u in de handleiding van de MIDI-sequencer.

Sluit een MIDI-sequencer (bv. van de MT-serie) aan (blz. 234).

Neem een stuk op met de HP107e (blz. 225).

Zet deze parameter op "On".

Start de opname van de externe sequencer.

Start de weergave van uw stuk op de HP107e.

Als uw stuk afgelopen is, mag u de opname van de externe sequencer weer stoppen.

Sla de overgehevelde songdata op de harde schijf van de sequencer/computer of op een diskette op.

Verhelpen van storingen

Als u de indruk hebt dat het instrument niet naar behoren werkt, moet u eerst het volgende even doornemen.

U kunt het instrument niet inschakelen

Hebt u het netsnoer goed aangesloten (blz. 209)?

De knoppen werken niet

Hebt u de bedieningsfuncties vergrendeld (blz. 230)?

Schakel het instrument even uit en weer in.

U hoort niets

Hebt u het volume van de HP107e op de minimumwaarde gezet (blz. 211)?

Hebt u een hoofdtelefoon aangesloten (blz. 210)?

Is er misschien nog een stekker op een Phones-connector aangesloten?

In dat geval worden de luidsprekers uitgeschakeld.

Hebt u de Local-functie uitgeschakeld?

Als dat het geval is, hoort u de op het klavier gespeelde noten namelijk niet meer. Zet Local op "ON" (blz. 235).

Is de V-LINK-functie actief?

Zolang de V-LINK-functie actief is, hoort u niets, wanneer u de twaalf onderste toetsen indrukt.

U hoort niets (na een MIDI-instrument aangesloten te hebben)

Hebt u alle benodigde apparaten ingeschakeld?

Kloppen de MIDI- en audioverbindingen met de externe apparaten?

Hebt u het juiste MIDI-kanaal gekozen (blz. 235)?

Tijdens het spelen is het geluid betrekkelijk vreemd (dubbele noten)

Hebt u de Dual-mode van de HP107e geselecteerd (blz. 219)?

Wanneer de HP107e op een externe sequencer aangesloten is, moet u de Local-functie op "OFF" zetten (blz. 235).

Schakel anders de MIDI THRU-functie van de sequencer uit.

U kunt geen andere klanken kiezen

Hebt u de bedieningsfuncties vergrendeld (blz. 230)?

Schakel het instrument even uit en weer in.

Knipperen de indicators van de [Split]- en [Chorus]-knop?

Dan bevindt u zich in de functiemode. Druk op de [Split]- of [Chorus]-knop (blz. 228, blz. 234).

Soms vallen er noten weg

De HP107e kan maximaal 128 noten tegelijk weergeven.

Als u het demperpedaal de hele tijd indrukt en een intern stuk als begeleiding gebruikt, kan het gebeuren dat bepaalde noten wegvallen. Het pedaal doet namelijk eveneens een beroep op de beschikbare stemmen.

De stemming van de zelf gespeelde of opgenomen noten klopt niet Hebt u de transpositie geactiveerd (blz. 218)?

Weet u zeker dat u het juiste stemmingssysteem gekozen hebt (blz. 229)?

Klopt de algemene stemming (blz. 229)?

Een opgenomen stuk wordt niet/maar gedeeltelijk weergegeven

Kijk even of de indicators van beide spoorknoppen ([Left] en [Right]) oplichten (blz. 224).

Als de indicator van één van deze knoppen niet oplicht, wordt de betreffende partij niet afgespeeld. Schakel die knop dus weer in.

Opname onmogelijk

Weet u zeker dat u een spoorknop geactiveerd hebt (blz. 225\~blz. 227)?

Het tempo van een opgenomen stuk/de metronoom varieert

Als u een intern stuk afspeelt, verandert het tempo soms tijdens de weergave. De metronoom volgt dergelijke tempowijzigingen. Als u een tweede partij opneemt zonder de eerste partij te wissen, hanteert de Recorder het tempo van de eerst opgenomen partij. Om een gelijkmatig tempo te kunnen hanteren moet u de eerste partij eerst wissen (blz. 227).

De opname is verdwenen

Opnamen, die u niet opslaat, worden gewist, zodra u het instrument uitschakelt. Een gewiste opname kunt u niet meer herstellen.

De HP107e bevat een songgeheugen (blz. 231) waarmee u het laatst opgenomen stuk intern kunt opslaan. Belangrijke stukken slaat u het best op alvorens de HP107e uit te schakelen.

De pedalen werken niet of gaan niet meer uit

Hebt u de pedaalkabel goed aangesloten?

Ga even na of u de pedaalkabel volledig op de connector van het instrument hebt aangesloten (blz. 209).

Vreemde geluiden bij het intrappen van een pedaal

Draai de instelschroef van de pedalenbak zo ver uit tot ze de vloer raakt (blz. 211).

De galm (Reverb) is uitgeschakeld, maar u hoort nog steeds galm

De pianoklanken van de HP107e bevatten tevens de resonanties van een akoestische piano. Na inschakelen van de "Grand Space"- en "Key Off"-functie zorgt dit af en toe voor een galmend effect.

Als u dat effect niet op prijs stelt, moet u de "Key Off"- ((blz. 214)) en "Grand Space"-functie uitschakelen (blz. 216\~216).

In het hoge register verandert het geluid vanaf een bepaalde noot

Op akoestische instrumenten worden de snaren van de hoogste 1,5 octaven niet gedempt en sterven ze dus zelfs natuurlijk uit, wanneer u het demperpedaal niet gebruikt. Ook de klankkleur verschilt van die van de overige noten. Roland-piano's simuleren dit fenomeen. Onthoud bovendien dat het "ongedempte" bereik van de HP107e varieert naar gelang de ingestelde transpositie.

U hoort een fluittoon of piepen

Als u met een hoofdtelefoon werkt:

Sommige pianoklanken zijn bijzonder helder en vol. Dat betekent dat ze heel wat hoge frequenties bevatten, die iets "blikkerig" beginnen te klinken, wanneer u het Reverb-effect activeert. Probeer het eventueel eens met een lager Reverb-volume.

Bij gebruik van de luidsprekers:

In dit geval ligt het probleem bij de HP107e zelf (met name bij de resonanties die eventueel door het meetrillen van bepaalde onderdelen optreden). Neem contact op met uw Roland-dealer.

De basnoten klinken vals of zorgen voor brom

Bij gebruik van de luidsprekers:

Bij een pittig volume kan het gebeuren dat de behuizing van de HP107e of een voorwerp in de buurt begint mee te trillen. Dat kan bv. bij TL-buizen of glazen het geval zijn. Dit fenomeen doet zich vooral voor, wanneer u betrekkelijk lage noten speelt en bovendien een pittig volume instelt. Dat kunt u op de volgende manieren verhelpen:

- Plaats het instrument minstens 10\~15cm van de muur e.d. vandaan.

- Verminder het volume.

- Zet het meetrillende voorwerp ergens anders.

Als u met een hoofdtelefoon werkt:

In dat geval ligt het probleem ergens anders. Neem contact op met uw Roland-dealer.

Het volume van het op de ingangen aangesloten apparaat is veel te laag

Misschien gebruikt u audiokabels met een weerstand.

Probeer het eens met een andere kabel.

Fout- en andere boodschappen

Display	Betekenis
USr	Stuk in het “Usr”-geheugen. Dit geheugen bevat het stuk dat u zelf opneemt (blz. 225).
Usr.	Een “.” in het display betekent dat het User-geheugen al data bevat (blz. 225).
S.1~68	Slaat op een intern stuk (blz. 212).
S. U	Het stuk dat u met de “Song Backup”-functie opgeslagen hebt (blz. 231).
PU	Deze boodschap betekent dat het stuk met een opmaat (onvolledige eerste maat) begint.
dEL	Deze boodschap verschijnt, wanneer u uw opname probeert te wissen (blz. 225, blz. 227, blz. 231).
E.32	De capaciteit van het songgeheugen is uitgeput. U kunt niets meer opnemen.
E.41	Er is een MIDI-probleem opgetreden (bv. het verbreken van een verbinding). Ga de aansluitingen even na.
___.	De V-LINK-functie is ingeschakeld (blz. 232).

* Foutmeldingen zijn genummerd en worden voorafgegaan door een "E.". Om een dergelijke boodschap weer te doen verdwijnen drukt u gewoon op een knop naar keuze.

Intern opgeslagen parameterinstellingen

Pianofuncties die bij het inschakelen geactiveerd worden	‘Key Off’-resonantie (aan/uit, volume)	blz. 214
	Snaarresonantie (aan/uit, volume)	blz. 214
	Demperresonantie (aan/uit, volume)	blz. 215
	Aanslaggevoeligheid	blz. 215
	Hamerrespons	blz. 215
	Stemming (systeem, tonica)	blz. 229
	Stretch Tuning	blz. 229
	‘Grand Space’ (aan/uit, diepte)	blz. 216, blz. 216
	Dynamic Emphasis (aan/uit, diepte)	blz. 217
	Algemene stemming	blz. 229
	Galm (aan/uit, diepte)	blz. 217
Andere instellingen	USB-driverinstelling	blz. 232
	Toewijzen van het demperpedaal aan de linker klavierhelft	blz. 230
	“Grand Space”-mode	blz. 230
	Splitpunt	blz. 220
	Dual-/Layer-balans	blz. 219, blz. 219

Overzicht van de beschikbare functies

Nr.	U wilt...	Knoppen	blz.
Druk de [Split]- en [Chorus]-knop samen in en druk vervolgens op [●].
1	Local-functie	[Split] + [Chorus] → Piano Resonance [Key Off]	blz. 235
2	MIDI-zendkanaal instellen	[Split] + [Chorus] → Piano Resonance [String]	blz. 235
3	USB-driverinstelling	[Split] + [Chorus] → Piano Resonance [Damper]	blz. 232
4	"Grand Space"-mode	[Split] + [Chorus] → [Grand Space]	blz. 230
5	Algemene stemming	[Split] + [Chorus] → [Piano]	blz. 229
6	Stemmingssysteem kiezenTonica instellen	[Split] + [Chorus] → [E. Piano]→[E. Piano] + toets	blz. 229
7	Stretch Tuning	[Split] + [Chorus] → [Harpsichord]	blz. 229
8	Octave Shift	[Split] + [Chorus] → [Organ]	blz. 230
9	Toewijzen van het demperpedaal aan de linker klavierhelft	[Split] + [Chorus] → [Strings]	blz. 230
10	Opslag van de opname	[Split] + [Chorus] → [Song/Tempo]	blz. 231
11	Opslag van de instellingen	[Split] + [Chorus] → [Metronome/Count In]	blz. 231
12	Verzenden van de opname via MIDI	[Split] + [Chorus] → [Left]	blz. 235
13	V-LINK	[Split] + [Chorus] → [Right]	blz. 232
14	Laden van de fabrieksinstellingen	[Split] + [Chorus] → Key Touch [Touch]	blz. 231
Houd de [□]-knop ingedrukt, terwijl u op de [-]- of [+]-knop drukt.
1	Maatsoort van de metronoom	[Song/Tempo] + [-] [+]	blz. 221
2	Metronoomvolume	[Metronome/Count In] + [-] [+]	blz. 221
3	Layer-balans (Dual-balans)	[Acoustic Layering] + [-] [+]	blz. 219
4	Resonantie van het demperpedaal	Piano Resonance [Damper] + [-] [+]	blz. 215
5	Volume van de snaarresonanties	Piano Resonance [String] + [-] [+]	blz. 214
6	"Key Off"-volume	Piano Resonance [Key Off] + [-] [+]	blz. 214
7	Intensiteit van het choruseffect	[Chorus] + [-] [+]	blz. 217
8	Galmaandeel (intensiteit)	[Reverb] + [-] [+]	blz. 217
9	"Dynamic Emphasis"-instelling	[Dynamic Emphasis] + [-] [+]	blz. 217
10	"Grand Space"-instelling	[Grand Space] + [-] [+]	blz. 216, blz. 216
Houd de [□]-knop ingedrukt, terwijl u op de [-]- of [+]-knop drukt.
11	Dual-balans (Layer-balans)	[Transpose] + [Split] → [-] [+]	blz. 219
Houd de [Split]- of [Transpose]-knop ingedrukt, terwijl u op een toets drukt.
	Splitpunt	[Split] + toets	blz. 220
	Transpositie	[Transpose] + toets	blz. 218

Specifications

Klavier
Klavier	88 toetsen, “Progressive Hammer Action” met drukpunt (“Escapement”)
Aanslaggevoeligheid	Standen: Licht, medium, zwaar, vast
	Hamerrespons: Licht, medium, zwaar, uit
Klaviermodes	Whole, Layer/Dual (balans instelbaar), Split (splitpunt instelbaar)
Klankbron
Polyfonie	128 stemmen
Klanken	5 groepen, 36 variaties + 4 ‘Layer’-klanken
Stemmingssysteem	8 typen, instelbare tonica
Stretched Tuning	2 typen
Algemene stemming	415.3Hz~466.2Hz (in 0.1Hz-stappen)
Transpositie	-6~+5 halve tonen
Effecten	‘Grand Space’, ‘Dynamic Emphasis’, ‘Piano Resonance’ (Key Off Resonance, String Resonance, Damper Resonance), reverb (10 niveaus), chorus (10 standen)
Metronoom
Maatsoort	2/2, 0/4, 2/4, 3/4, 4/4, 5/4, 6/4, 7/4, 3/8, 6/8, 9/8, 12/8
Volume	10 standen
Recorder
Sporen	2 sporen
Songgeheugen	1 song (wordt onthouden)
Geheugencapaciteit	±10.000 noten
Tempo	Kwartnoot= 10~500
Resolutie	120 stappen per kwartnoot
Bedieningsorganen	Play/Stop, Rec, Tempo, All Song Play, Track
Interne stukken	68 stukken + 14 klankdemo’s
Varia
Uitgangsvermogen	50W x2
Luidsprekers	20cm x2 (speakerkast), 10cm x2
Display	Maatindicator7 segmenten, 3 tekens (LED)Hoofdtelefoonindicator
Bedieningsorganen	Volume, Brilliance
Pedalen	Demper (traploos), soft (traploos), sostenuto (toewijsbare functie)
Andere functies	Vergrendeling van de bedieningsorganen, opslag van de opname, opslag van de instellingen, laden van de fabrieksinstellingen
Aansluitingen	USB-poort (MIDI), Audio-uitgangen (L/Mono, R), audio-ingangen (L/Mono, R), hoofdtelefoon x2 (stereo), MIDI (IN, OUT)
Voeding	AC230V
Opgenomen vermogen	110W
Afmetingen (met pianostand)	1425 (B) x 536 (D) x 931 (H) mm (lessenaar neergeklapt)
	1425 (B) x 536 (D) x 1.083,5 (H) mm (lessenaar opgeklapt)
Gewicht (met pianostand)	82kg
Accessoires	Handleiding, “60 Classical Piano Masterpieces”, USB-installatiehandboek, CD-ROM (USB-driver voor digitale Roland-piano’s), netsnoer, hoofdtelefoonhaak

* Wijzigingen van de specificaties en de afwerking zonder voorafgaande kennisgeving voorbehouden.

Tone List

Piano

1 Grand Piano 1 *1 *2
2 Mellow Piano 1 *1 *2
3 Honky-tonk *2
4 Mellow Piano 2 *1 *2
5 Grand Piano 2 *1 *2
6 Detuned Piano *2
7 Rock Piano *1 *2

E.Piano

1 Electric Piano 1
2 Electric Piano 2
3 Vibraphone
4 Morning Lite
5 Celesta
6 Electric Grand

Harpsichord
