GEBRUIKSAANWIJZING HP-102E ROLAND

Handleiding (p. 181)

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: RISQUE DE CHOC ELECTRIQUE NE PAS OUVRI

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

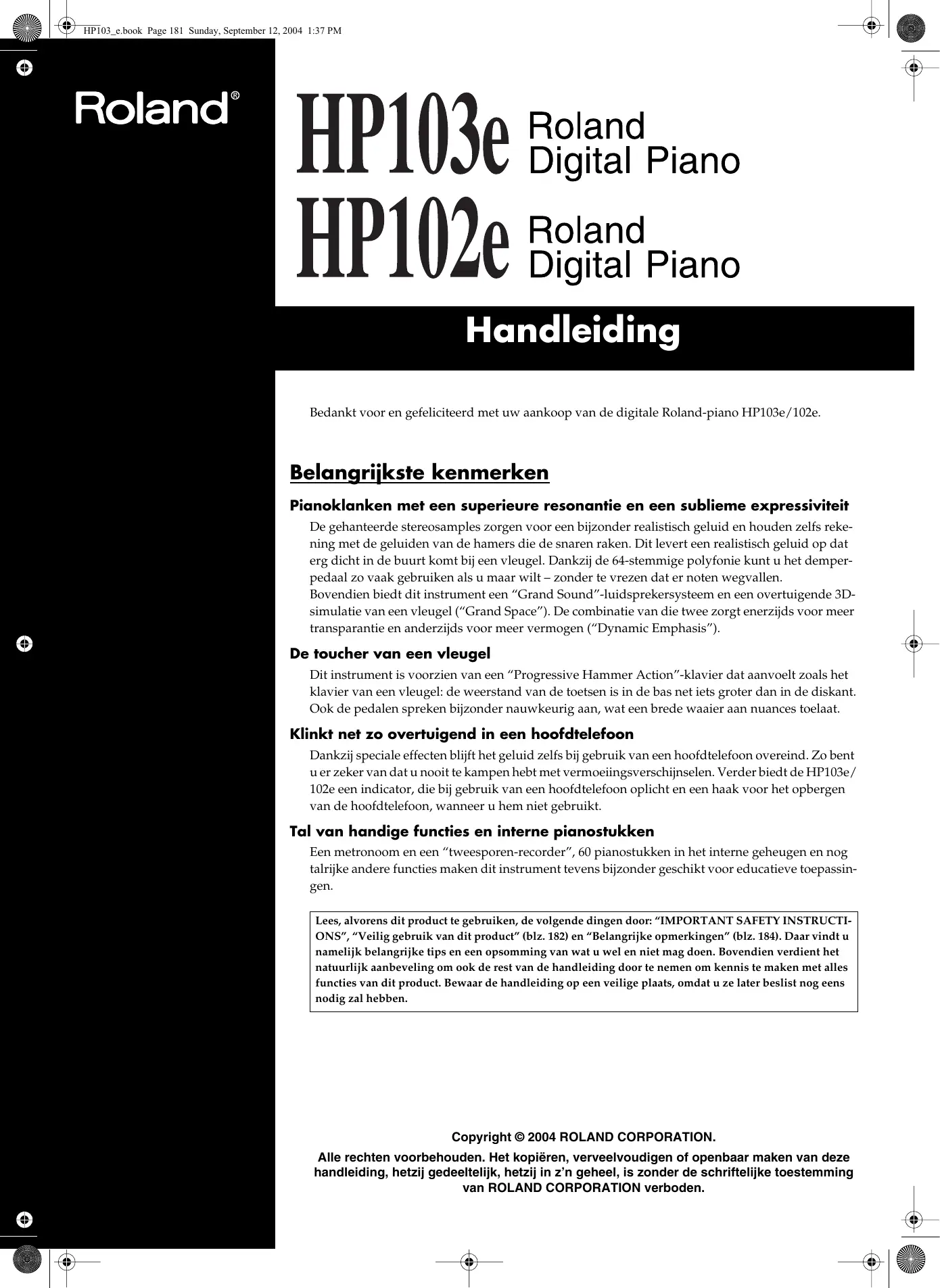

Bedankt voor en gefeliciteerd met uw aankoop van de digitale Roland-piano HP103e/102e.

Belangrikkste kenmerken

Pianoklanken met een superieure resonantie en een sublieme expressiviteit

De gehanteerde stereosamples zorgen voor een bijzonder realistisch geluid en houden zichs rekening met de geluiden van de hamers die de snaren raken. Dit levert een realistisch geluid op dat erg dicht in de buurt komt bij een vleugel. Dankzij de 64-stemmige polyfoniekest u het demperpedaal zo vaak gebruiken als u maar wilt - zonder te vrezen dat er noten wegallen.

Bovendien niedt dit instrument een "Grand Sound"-luidsprekersystem en een overtuigende 3DSimulation van een vleugel ("Grand Space"). De combinatie van die twee zorgt energijds voor meer transparantie en onderzijds vooreer vermogen ("Dynamic Emphasis").

De toucher van een vleugel

Dit instrument is voorzien van een "Progressive Hammer Action"-klavier dat aanvoelt zoals het klavier van een vleugel: de waarstand van de toetsen is in de bas netiets groter dan in deiskant. Ook de pedalen spreken bijzonder nauwkeurig aan, wat een brede waaier aan nuances toelaat.

Klinkt net zo overtuigend in een hoofdtelefoon

Dankzij speciale effecten blijft het geluid zichs bij gebruik van een hoofdtelefoo on overeind. Zo bent u er zeker van dat u nooit te kampen heb't met vermoeingsverschijnselen. Verder biedt de HP103e/ 102e een indicator, die bij gebruik van een hoofdtelefoo oplicht en een haak voor het opbergen van de hoofdtelefoo, wonneer u hem Niet gebruikt.

Tal van handige functies en interne pianostukken

Een metronoom en een "tweesporen-recorder", 60 pianostukken in het interne geheugen en nog talrijke andere functies make n it instrument tevens bijzonder geschikt voor educatieve toepassin gen.

Lees, alvorens dit product te gebruiken, de volgende dingen door: "IMPORTANT SAFETY INSTRUCTIONS", "Veilig gebruik van dit product" (blz. 182) en "Belangrijke opmerkingen" (blz. 184). Daar vindt u namelijk belangrijke tips en een opsomming van wat u wel en Niet maglopen. Bovendien verdient het natuurlijk aanbeveling om ook de rest van de handleiding door te nemen om kennis te makeen met alles functies van dit product. Bewaar de handleiding op een veilige plaats, odomat u ze later beslist nog eens nodig zal hebben.

INSTRUCTIES VOOR HET VOORKOMEN VAN BRAND, ELEKTRISCHE SCHOKKEN EN VERWONDINGEN

Over de WAARSCHUWING en LET OP labels

WAARSCHUWING	Wijst de gebruiker op het risico op dodelijke ongevalen of zware verwondeningen als gezolg van een fout gebruik van dit apparaat.
LET OP!	Het foute gebruik van dit apparaat kan leiden tot verwondeningen en of materi le schade. * "Materi le" schade heeft betrekking op het beschadigen van het meubilair of andere huishoudelijk voorwerpen evenals huisdieren enz.

Over de symbolen

!	Een driehoek maakt de gebruiker attent op belangrijke instructies of waarschuwingen. De juiste betekenis van het symbool worden bepaald door de tekening in de driehoek. Het links getoonde symbool worden gebruikt voor algemene waarschuwingen of om de aandacht te vestigen op gevaar.
®	Dit symbool maakt de gebruiker attent op dingen die nooit mogen worden uitgevoerd. Wat nooit mag worden gedaan worden aangegeven door de tekening in de cirkel. Het links getoonde symbool worden gebruikt om aan te given dat het toestel nooit uit elkaar mag worden gehaald.
€	Dit symbool maakt de gebruiker attent op dingen die要去en worden uitgevoerd. Wat er要去en worden gedaan worden aangegeven door de tekening in de cirkel. Het links getoonde symbool betekent dat de stekker van het stroomsnoer van de uitgang要去en losgekoppeld.

HOUD ALTIJD HET VOLGENDE IN DE GATEN

WAARSCHUWING

• Lees, alvorens dit producte te gebruiken, de vol-gende punten en de rest van deze handleiding door.

• Open nooit de behuizing van dit product en breng vooral geen wijzigingen aan.

• Probeer nooit het product te openen of defecte onderdelen te verrangen (tenzij dit in de handleiding uitdrukkelijk staat vermeld). Laat alle herstellungen en onderhoudswerken over aan uw Roland-dealer, een erkende herstellingsdienst of de distributeur (zie de adressen op de "Information"-pageina).

• Zet dit product nooit op één van de volgende plaatsen:

• Plaatsen die onderworpen zijn aan extreme temperaturen (bv. in dezon, in een gesloten auto, in de buurt van een radiator ofnuis enz.);
  Vochtigeplaatsen (badkamer, natte vloer, in de buurt van een wasmachine enz.);
• Natte plaatsen;
• Buiten in de regen;
• Stoffige plaatsen;

• Plaatsen die aan sterke trillingen onderworpen zijn.

• Zet het product alsijd op een stevig en effen oppervlak. Zet het product nooit op een sterk trillende of hellende plaats.

• Sluit dit product alleen aan op een stopcontact dat beantwoordert aan de vereisten op het naamplaatje en de specificaties in deze handleiding.

• Gebruik uitsluitend het bijgeleverde netsnoer. Het netsnoer isECHTER NIET geschikt voor gebruik met andere apparaten.

WAARSCHUWING

• Beschadig nooit het netsnoor enzet er geen zware voorwerpen op. Zorg dat de kabel altijd zo worden gelegd dat hij Niet afgeklemd of op een andere manier gekneusd worden. Het gebruik van een beschadigde kabel kan leiden tot brande elektrocutie.

• Dit apparaat kan, hetzij op zich, hetzij bij gebruik van een hoofdtelefoon, voor een geluidsniveau zorgen dat tot gehoorverlies kan leiden. Gebruik het dus nooit langeijd op hoog volume. Als u ook maar vermoedt dat u gehoorproblemen begint te krijgen of last hebt van gegiep in uw oren, neemt u het best meteen contact op met een oorarts.

• Zorg dat er nooitkleine metalen of brandbare voorwerpen c.q. vloeistoffen (water, dranken e.d.) in het inwendige terechtkommen.

• In de volgende gevallen要去 dit product meteen uitschakelen, de aansluiting op het lichtnet verbeken en contact opnemen met een door Roland erkende herstellingsdienst, uw Roland-dealer of de verdeler (zie de "Information"-pagea):

• Wanneer de stekker of het netsnoer zichtaar beschadigd is.
• Als er rook of een vreemde geur uit het apparaat komt.
• Wonneer een voorwerp of vloeistof in het inwendige terecht is gekommen.
• Wanneer het product in de regen heeft gestaan of op een andere manier nat is geworden;
• Wanneer het product Niet maar behoren lijkt te werken.

WAARSCHUWING

• In gezinnen met keine kinderen要去en de ouders de kroost zo lang helpen bij het bedieren van dit product tot de kinderen weten wat ze wel en nicht mooten去做.

Behandel het product alkijd met de nodige zorg.

(Laat het nooit vallen!)

• Sluit het netsnoer van dit product nooit aan op een stroomcircuit waarop al talrijke andere apparaten zijn aangesloten. Wees bijzonder voorzichtig met verlangkabels: het opgenomen vermogen van alle apparaten mag Niet hoger liggen dan de capaciteit (Watt/Ampère) van de verlangkabel. Anders smelten de aders namelijk. Let alsijd op de gevevens die op de gezheenteerde kabel staan vermeld.

• Vóor het gebruik van dit product in het buitenland neemt u het best contact op met uw dealer of de verdeler om te zorgen dat u de juiste voeding gebruikt (zie ook de adressen onder "Information").

• Zet nooit een vaas, glas e.d. op dit apparaat. Vermijd bovendien het gebruik van verstuivers en sprays, parfum, alcohol, nagellak e.d. in de buurt van het product. Indien de bewuste stof toch plekken op het behuizing achechterlaat, dient u deze onmiddelijk te verwijdersen.

LET OP!

Zet dit product alsijd op een goed verluchtte plaats.

• Trek, bij het verbreken van de aansluiting op het lichtnet,.altijd aan de stekker van het netsnoer -nooit aan de kabel zich- omdat anders anders deaders stuk gaan.

• Trek de stekker op regelmatige tijdstippen uit het stopcontact en maak de pennen schoon (als er stof op zit). Als u dit product langerearend Niet wilt gebruiken,verbreekt u het best de aansluiting op het lichtnet. Stof:tussen de stekker van het netsnoer en de netaansluiting kan de isolatie nadelig beinvloeden en leiden tot brand.

• Stroom- en signaalkabels draait u het best nooit samen om storingen te voorkomen. Bovendien要去 u zorgen dat de kabels zich buiten het bereik van kinderen bevinden.

• Ga nooit op het apparaat staan enplaats er geen zware voorwerpen op.

LET OP!

• Raak het netsnoor en de overige kabels nooit met natte handen aan.

• Let, bij het transport van het instrument, op de volgende dingen. Voor het transport zijn minstens twee Personen nodig. Houd het instrumentrecht en weesijdens het transport voorzichtig. Houd het instrument stevig vast om verwondingen c.q. schade aan andere voorwerpen te voorkomen.

• Controller erest of de schroeven, waarmee het instrument aan de stand is bevestigd, nog vastzitten. Als u merkt dat ze wat losjes zitten, moet u ze meteen weeer aandraaien.
• Verbreek de aansluiting op hetlichtnet.
• Verbreek de aansluiting op alle andere instrumenten.
• Zorg voor een degelijkke instelling van de instelschroeven (blz. 190).
• Sluit de klep.

• Klap de muziekstandaard neer.

• Alvorens dit product schoon te makeen moet u de aansluiting op hetlichtnet verbeken (blz. 188).

• Verbreek,ijdens een onweer, de aansluiting op hetlichtnet.

• Weesijdens het openen en sluiten van de klep voorzichtig dat u zich Niet de vingers kneust (blz. 188). Kinderen sluiten de klep het best uitsluitend onder toezicht van volwassenen.

• Als u ooit schroeven (o.m. de schroeven van de muziekstandaard)要去 verwijderen, legt u ze het best op een veilige plaats - buiten het bereik van kinderen. Zo hoeft u ze later Niet te zoeken en is het vrijwel onmogelijk datkleine kinderen ze inslikken.

Belangrijke opmerkingen

Lees naast "IMPORTANT SAFETY INSTRUCTIONS" en "Veilig gebruik van dit product" (blz. 182) ook de volgende punten even door:

Voeding

• Sluit dit product nooit aan op een stopcontact waarmee u al een apparaat met inverter (koelkast, wasmachine, magnetron of air conditioning) of motor hebt aangesloten. Dat andere apparaat zou namelijk storingen of op z'n minst een hoorbare brom hunnen veroorzaken. Als u, om de eén of andere reden, geen ander stopcontact kutngebruiken, maakt u het best gebruik van een bromfilter dat zich:tussen het stopcontact en dit product moet bevinden.
• Schakel dit apparaat en alle andere apparaten van uw installmentieuit alvorens ze op elkaar aan te sluiten. Op die manier voorkomt u schade aan de luidsprekers.
• Hoewel het LC-display en de LEDs doven, wanneer u het apparaat met zijn POWER-schakelaar uitzet, betekent dit Niet dat de verbinding met het lichtnet—helemaal is verbroken. Om de verbinding—helemaal te verbreken要去, na op POWER gedrukt te hebben, ook de stekker uit het stopcontact trekken. Het verdient dan ook aanbeveling om een stopcontact te kiezen waar u gemakkelijk bij=kunt c.q. een voorziening met een schakelaar te kiezen.

Opstelling

• Als u dit product te dicht bij een versterker of grote transformator plantaatst, zou er brom+kunnen optreden. Om het probleem te verhelpen of op z^ minst te verzachten, moet u een van beiden in voorkomend geval op een andereplaats zetten.
• Dit product kan de radio- of TV-ontvangst storen. Zet het waarom nooit in de buurt van dergelijkke apparaten.
• Als u in de buurt van dit product een draadloze telefoon, afstandsbediening e.d. gezruikt, zou er een bromgeluid kunnen optreden. Dat is met name het geval, wonneer u worden opgebeld of zich iemand belt. Het verdient dan ook aanbeveling omijdens het bellen e.d. iejs verder van het product vandaan te gaan staan.
• Zorg dat dit product nooit worden blootgesteld aan extreme temperaturen (bv. in het directe zonlicht of in een gesloten auto). Verder moet u voorkomen dat dit product in het directe zonlicht of in de buurt van een krachtige spot staat, waar dat de ombouw anders zouuiten verkleuren. Overdrecht en warmte kan er namelijk voor zorgen dat de ombouw verwormt of verkleurt.
• Wanneru dit product van een koude/vochtigeplaats waar een warme/drogere plaats (en vice versa) brengt, zou er condensatie (kleine waterdruppeltjes) hunnen optreden. Schakelt u het product dan in, zou er een kortsluiting of ernstige schade hunnen optreden/ontstaan. Het verdient aanbeveling om na het transport van dit product enkele uren te wachten alvorens het in te schakelen.
• Laat nooit voorwerpen uit rubber, vinyl e.d. lange tijd op dit product liggen. Dat kan er namelijk toe leiden dat de ombouw verkleurt of dat er randen/plekken ontstaan, die nauwelijks hunnen worden verwijderd.
• Leg nooit zware voorwerpen op de toetsen. Dat kan er name-lijk toe leiden dat de betreffende toetsen na verloop vanarendietnietmeer werken.
• Kleef geen stickers e.d. op het instrument. Als u die namelijk later werden verwijdert, blijven er lijke randen anschter, die nauwelijks können worden verwijderd.

Onderhoud

• Gebruik, voor de schoonmaak van dit product, enkel een zachtte, droge oflichtjes bevochtigde doek. Wrijf.altijd in de verzelrichting van het hout om een mooti resultaat te verkrijgen. Wrijf nooit te lang opdezelfdeplaats om de finish Niet te beschadigen.
• Gebruik nooit oplosmiddelen zoals bv. verfverdunners, odomat die de behuizing können beschadigen.
• De pedalen van dit product zijn van messing. Messing worden na verloop vanijd steeds donkerder, wat te wijten is aan oxidatie. Als de pedalen er steeds minder Mooi beginnen uit te zien,要去 u ze met een special product schoonmaken.

Bijkomende voorzorgsmaatregelen

• Behandel de bedieningsorganen zachtjes om defecten en beschadiging te voorkomen. Dit geldt met name voor de regelaars en knoppen en tevens voor kabels die u aansluit. Een al te brutale behandeling kan leiden tot storingen of beschadiging van bepaalde onderdelen.
• Trek, voor het verbreken van eender welk soort aansluitingen, enkel aan de stekker en nooit aan de.daaraan vastzitende kabel. Anders zou u de aders of interne componenten namelijk+kunnen beschadigen, wat een kortsluiting kan veroorzaken.
• Tijdens het gebruik worden dit product warm. Dat is normalaal.
• Zet het volumeIRST op de avond of 's ochtends best Niet te hard om geluidsoverlast bij de buren te voorkomen. Gebruik op zo'n momenten (met name in de late uurtjes) een hoofdtelefooN.
• Alvorens dit product te vervoeren moet u het deedelijk inpakken – liefst in de originele leveringsdoos. Zo voorkomt u krassen en andere schade aan de ombouw en het product zichl.
• Behandel de muziekstandaard algijd met de nodige zorg.
• Gebruik uitsluitend kabels van Roland voor de audiooverbinden. Als u audiokabels van een ander merk gebruikt,要去 u even het volgende in de gaten honden:
• Sommige aansluitkabels bevatten werdenstanden. Die makes je ongeschickt voor het gebruik met dit product, waar dat het volume/niveau dan te laag is. In sommige gevallen hoort u eventueel helemaal niets. Als u Niet zeker weet wat voor kabels u hebt, neemt u het best contact op met uw dealer of de importeur van de kabels.
• Ga, Alvorens de klep van dit instrument te openen, na of er geen huisdieren op zitten (het verdient trouwens aanbeveling om te zorgen dat uw huisdier nooit op het klavier c.q. de klep gaat liggen). In zeldzame gevallen zou het hunnen gebeuren dat uw huisdier binnenin het instrument verzeild geraakt. Dan要去 het instrument meteen uitschakelen en de aansluiting op het lichtnet verbeken. Neemervolgens contact op met uw Roland-dealer of een erkende herstellingsdienst.

Inhoud

Veilig gebruik van dit product. 182

Belangrijke opmerkingen 184

Voorzieningen op de panelen 186

Frontpanel. 186

Achterpaneel 187

Voorbereiding 188

Pedaalkabel aansluiten 188

Netsnoer aansluiten 188

Openen en sluiten van de klep 188

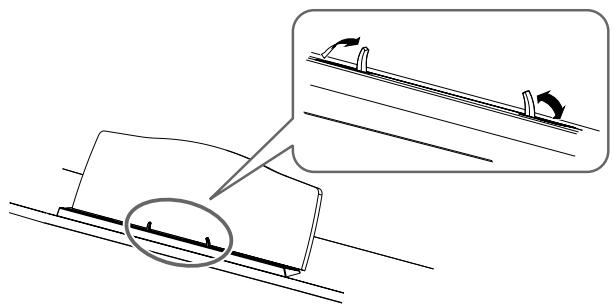

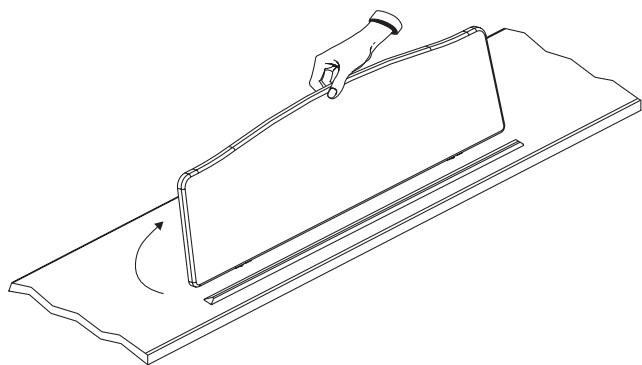

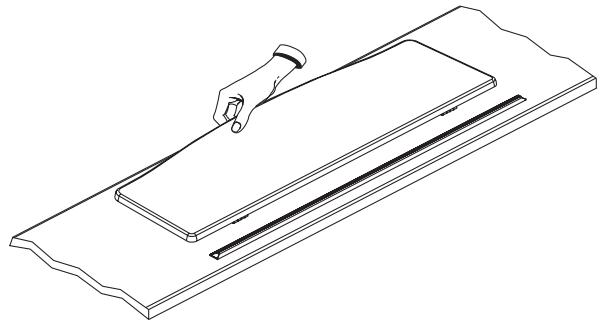

Muziekstandaard installeren 188

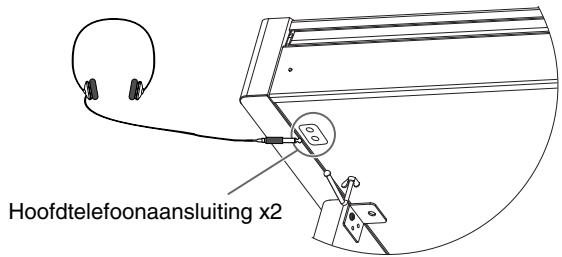

Hoofdtelefon aansluiten 189

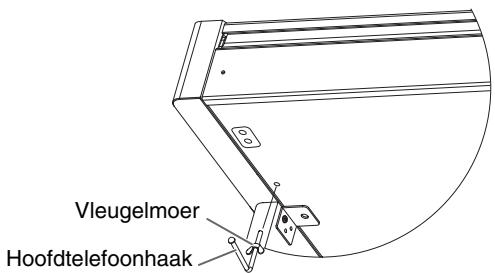

Gebruik van de hoofdtelefoonhaak 189

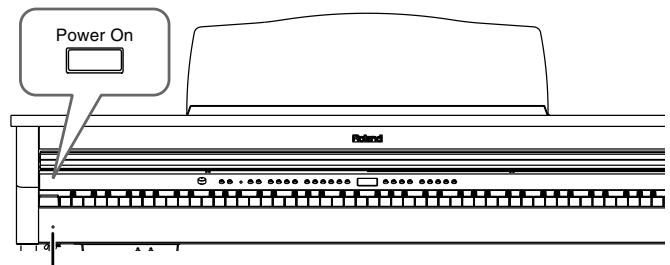

In- en uitschakelen. 189

Volume en holderheid van het geluid instellen. 189

Over de pedalen. 190

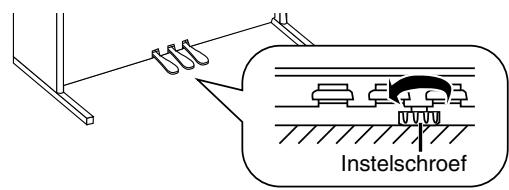

Over de instelschroef 190

Hoofdstuk 1. Beluisteren van de interne stukken en de demo. 191

Luisteren naar de interne stukken 191

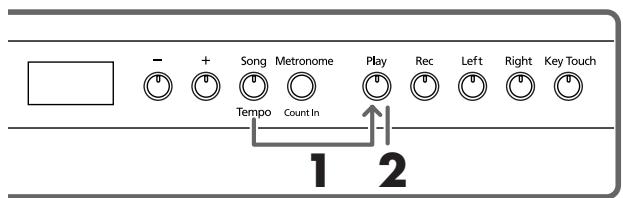

Weergave van alle pianostukken 191

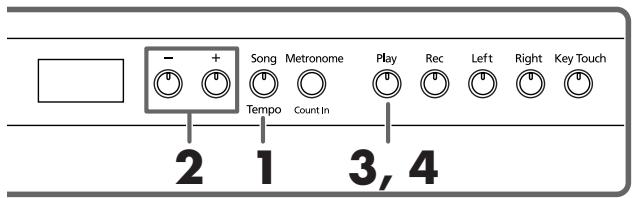

Kiezen van het stuk dat u wilt beluisteren 191

Luisterenaar demosongs. 192

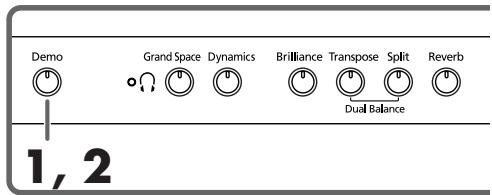

Afspelen van een klankdemo. 192

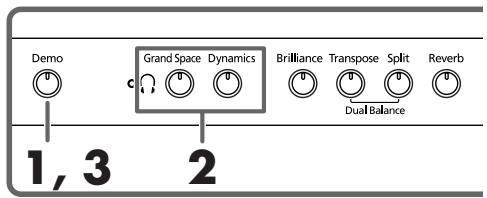

Functiedemo beluisteren 192

Hoofdstuk 2. Zelf spelen 193

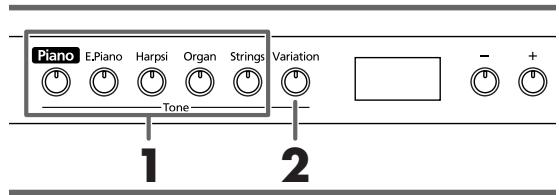

Andere krankenkiezen 193

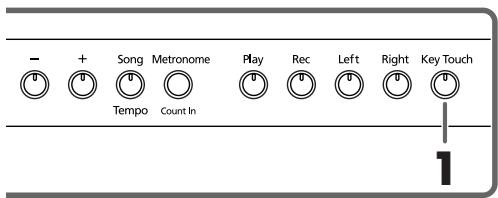

Aanslaggevoeligheid instellen (Key Touch) 193

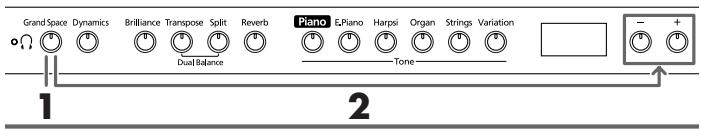

Meer diepte voor het geluid (Grand Space) 194

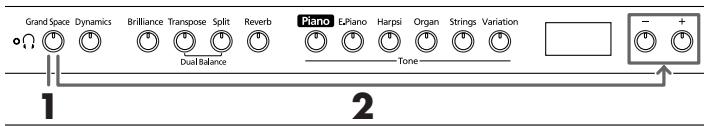

Diepte voor de hoofdtelefoon optimeren (Grand Space) 194

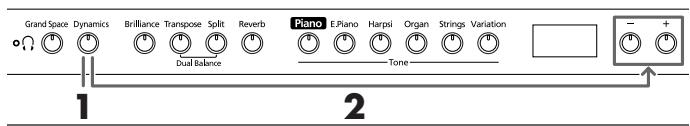

Geluid levendiger make (Dynamic Emphasis) 194

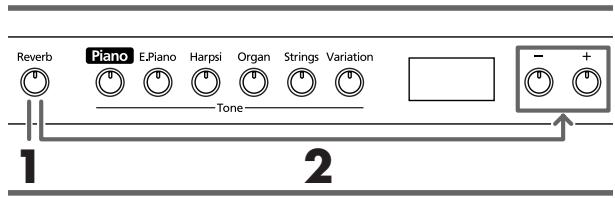

Digitale effecten gebruiken 195

Geluid van galm voorzien (Reverb). 195

Galmvolume veranderen. 195

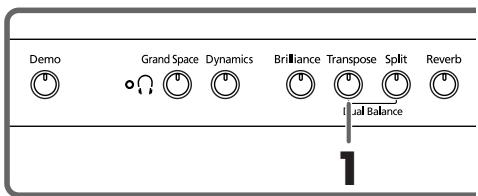

Transponeren van het klavier (Transpose) 195

Twee kranken segelijk bespelen (Dual) 196

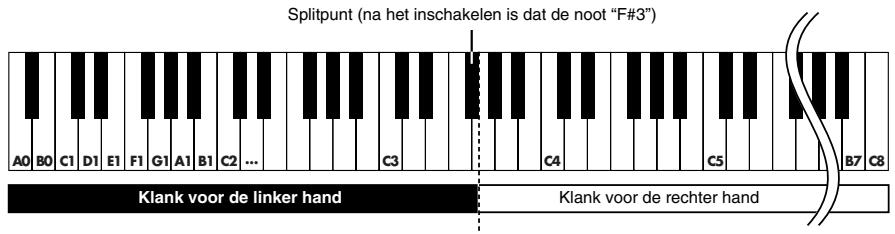

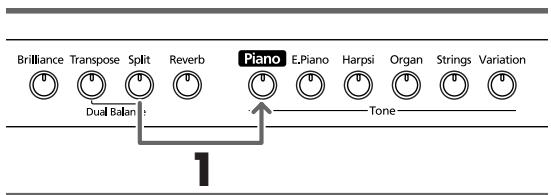

Verschillende kranken voor de linker-/rechtterhand (Split).....197

Splitpunt instellen. 197

Metronoom gebruiken 198

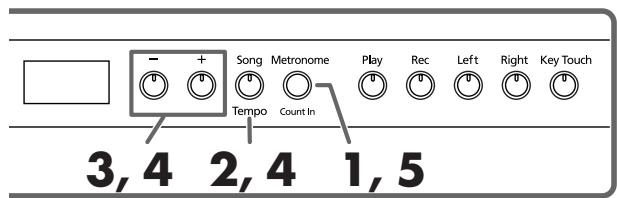

Werken met de metronoom 198

Metronoomvolume wizigen. 198

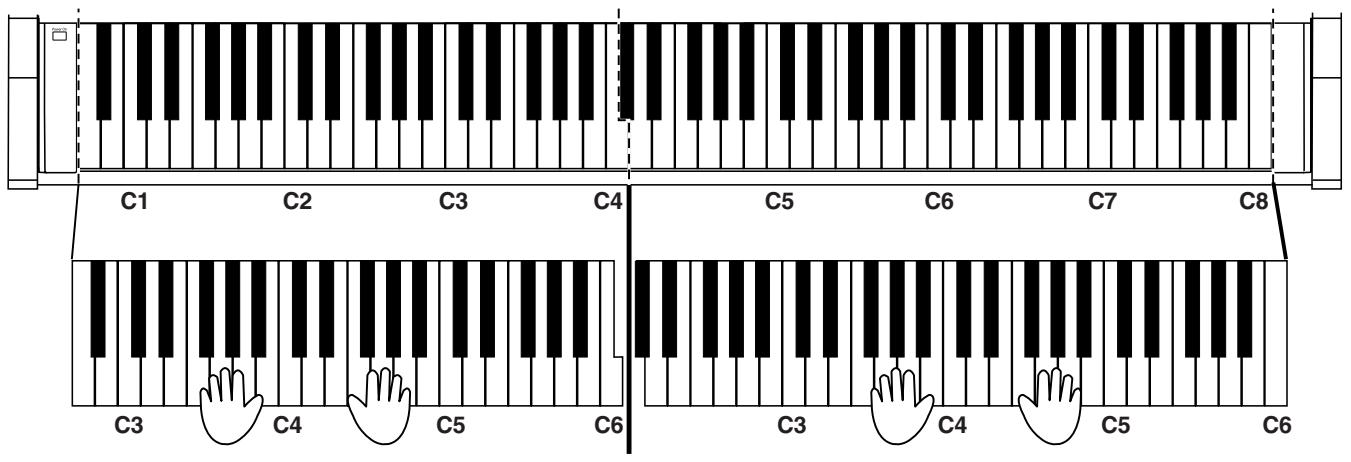

Splitsen van het klavier in twee=helften voor quatre-mainsstukken

(Twin-mode). 199

Hoofdstuk 3. Meespelen met de interne stukken.....200

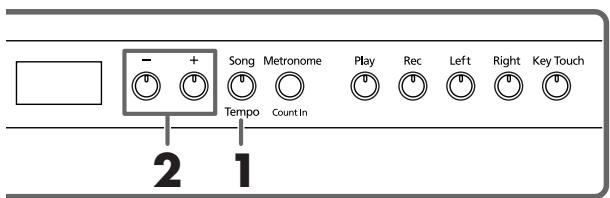

Tempo instellen. 200

Weergave beginnen met een aftel 200

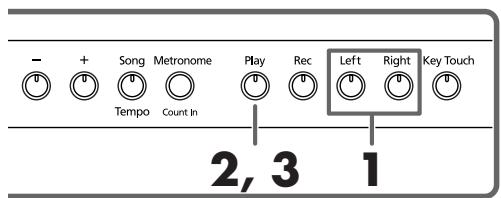

Apane weergave van de twee partijen. 201

Hoofdstuk 4. Zelf iets opnemen 202

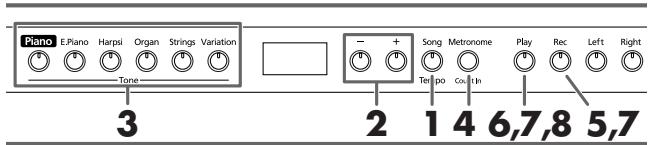

Nieuw stuk opnemen. 202

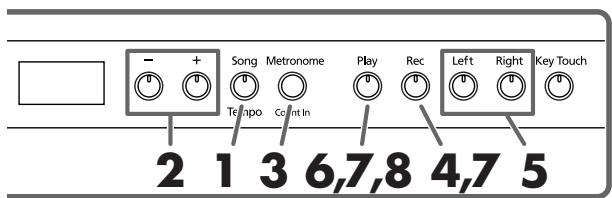

Opnemenijdens de weergave van een intern stuk. 203

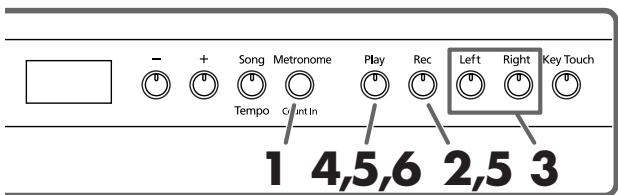

Apane opname van de linker- en rechterhand. 204

Wissen van uw eigen opname 204

Hoofdstuk 5. Andere handige functies 205

Pedaalresonantie wijzigen 205

Geavanceerde instellingen (functies) 205

Algemene stemming (Master Tune) 206

Ander stemmingssystem kiezen 206

Stretch Tuning (andere stemmingscurve) 206

Toewijzen van het demperpedaal aan de linker klavierhelft.....207

Werking van het 'Grand Space'-effect. 207

Voorkomen dat de instellingen veranderen. 207

'Vergrendelen' van de bedieningsfuncties 207

'Vergrendelen' van het instrument met een andere klank.....207

V-LINK-functie gebruiken 208

Hoofdstuk 6. Werken met externe apparaten.........209

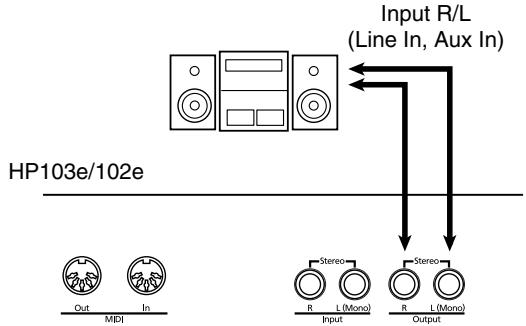

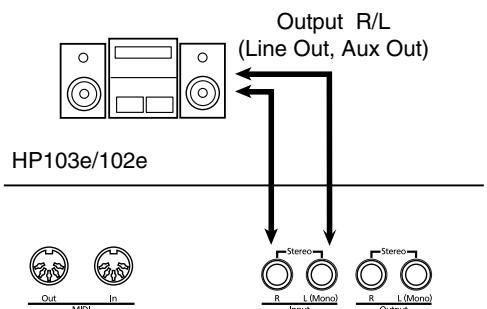

Aansluiten van audio-apparaten 209

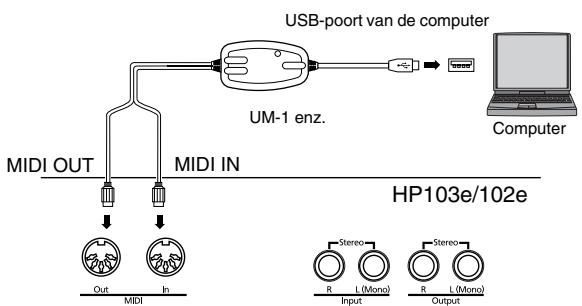

Aansluiten op een computer. 209

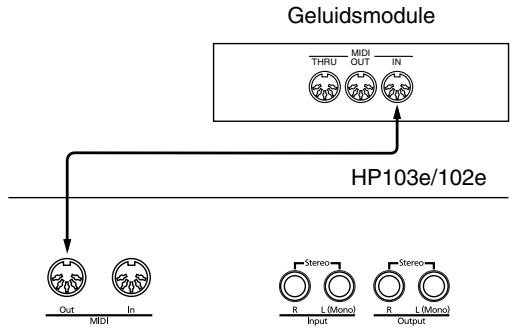

MIDI-apparaten aansluiten 210

Instellen van de MIDI-functions 210

MIDI-zendkanaal instellen. 211

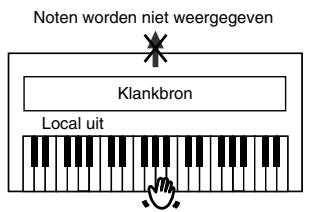

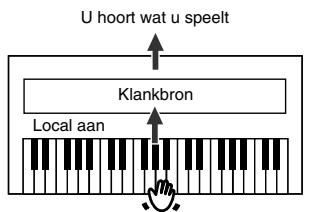

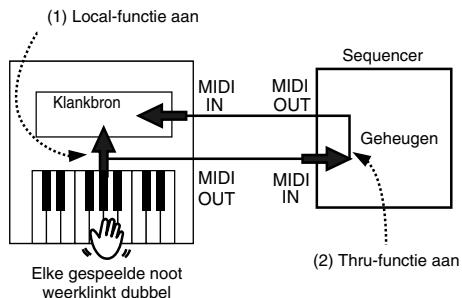

Local-functie: verbinding tussen het klavier en de klankbron .211

Verzenden van de opname via MIDI 211

Appendix 212

Verhelpen van storingen 212

Fout-en andere boodschappen 213

Overzicht van de beschikbare functies. 214

Specificities 215

Tone List 216

Voorzientingen op de panelen

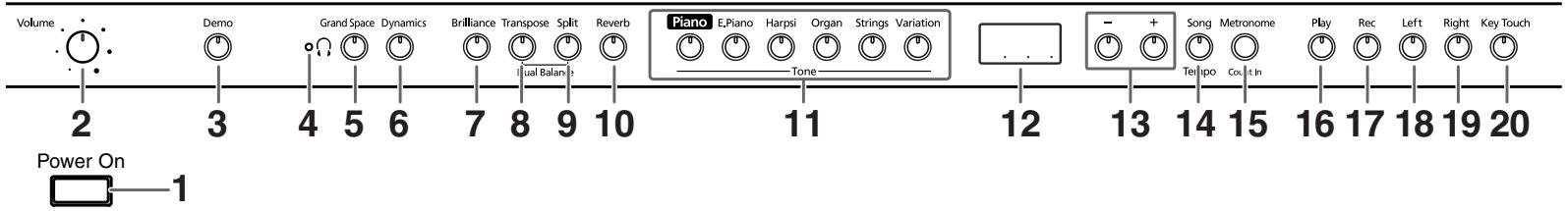

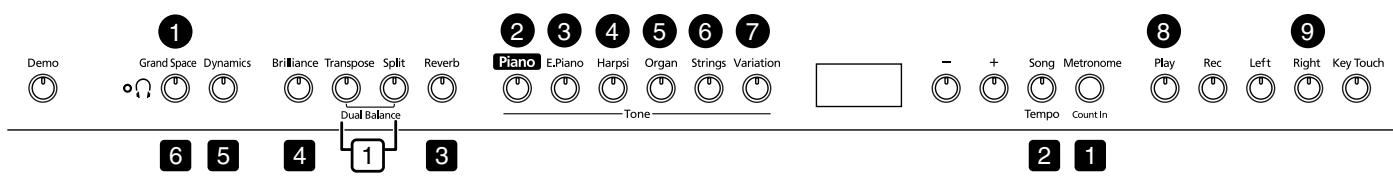

Frontpaneel

Hiermee schakelt u het instrument in en uit (blz. 189).

1. [Volume]-regelaar

Hiermee stelt u het algemene volume in (blz. 189).

1. [Demo]-knop

Hiermee start u een demonstratie van de beschikkare kranken en bepaalde functies (blz. 192).

1. [O (hoofdtelefoon)]-indicator

Deze indicator Licht op, wanner u een hoofdtelefoon aansluit (blz. 189).

1. [Grand Space]-knop

Hiermee voorziet u het geluid van meer diepte (blz. 194, blz. 194).

1. [Dynamics]-knop

Hiermee maakt u het geluid levendiger en zorgt u voor een nog betere definitie (blz. 194).

1. [Brilliance]-knop

Hiermee bepaalt u de helderheid van het geluid (blz. 189).

1. [Transpose]-knop

Hiermee transponeert u het klavier (blz. 195).

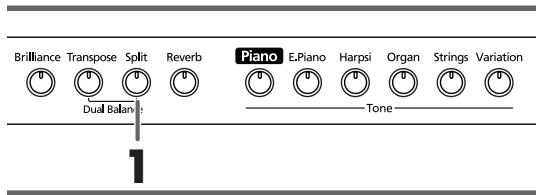

1. [Split]-knop

Hiermee verdweit u het klavier in een linker en rechtter helft. Dat betekent dat u twee verschillende klanken kurz gebruiken (blz. 197). Houd deze knop ingedrukt, verwijl u op [Reverb] en verrolgens op een andere knop drukt om toegang te krijgen tot de "verborgen" functies (blz. 205~ blz. 208, blz. 210~blz. 211).

10.[Reverb]-knop

Voorziet het geluid van galm (blz. 195).

11.Tone-knoppen

Hiermee kiest u de klank(en) die u via het klavier kurz bespelen (blz. 193).

12.Display

Het display houdt u op de hoogte van verschillende instellengen, bv. de klankvaratie, het songnummer en het tempo. In de regel ziet het er zoals hierboven getoond UIT.

13.[-][+]-knoppen

Hiermee(Int) de waarde van bepaalde functies veranderen.Druk [+] en[-]SAMEN in om weer de oorspronke-likje waarde voor de geselecteerde functie te kiezen.

14.[Song/Tempo]-knop

Hiermee selecteert u een intern stuk (blz. 191, blz. 200). Als u deze knop herhaaldelijk indrukt, worden afwisse-lend het nummer van het stuk en tempo afgebeeld.

Hebt u het songnummer gekozen, danlicht de indicator in het rood op. Als de tempowaarde worden afgebeeld, Licht de indicator in het groen op.

15.[Metronome/Count In]-knop

Hiermee schakelt u de metronoom in/uit (blz. 198). Er is tevens een aftelfunctie, die enkele tellen voor het begin van een stuk te horen is. Zo weet u perfect wanner u要去 beginnen spelen (blz. 200).

16.[Play]-knop

Hiermee start/stopt u de weergave van de interne stukken of uw eigen opname (blz. 191, blz. 200).

Bovendien start/stopt u hiermee de opname (blz. 202~ blz. 204).

17.[Rec]-knop

Hiermee maakt u de HP103e/102e maar voor de opname (blz. 202~blz. 204).

18.[Left]-knop

Laat toe om een Recorder-partij te kiezen (blz. 201, blz. 203~blz. 204).

Bij de interne stukkenkest u met deze knop de partij van de linkerhand uitschakelen.

Deze knop en de [Right]-knop gaan we verderop de "spoorknoppen" noemen.

19.[Right]-knop

Laat toe om een andere Recorder-partij te kiezen (blz. 201, blz. 203~blz. 204).

Bij de interne stukkenkest u met deze knop de partij van derechterlanduitschakelen.

20.[Key Touch]-knop

Hiermee wijzigt u de responss van het klavier (blz. 193).

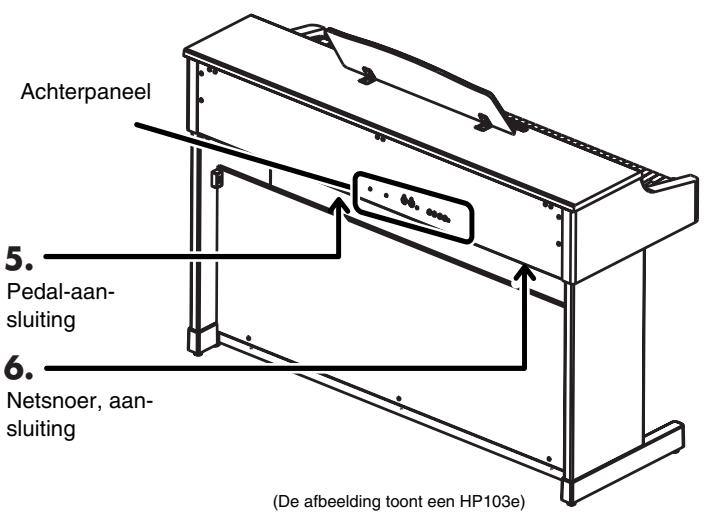

Achterpaneel

1

2

3

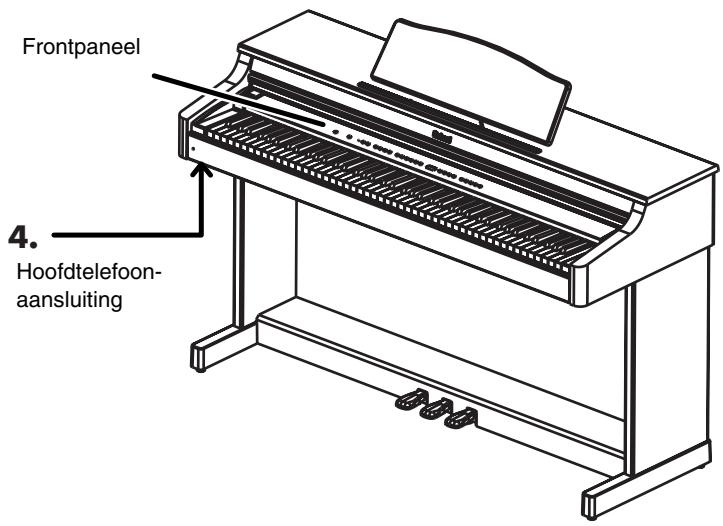

4. Hoofdtelefoonconnectors

Hierkuntuhooftdetefoonsaansluiten(blz.189).

5. Pedal-aansluiting

Sluit de pedaalkabel van de stand op deze connector aan (blz. 188).

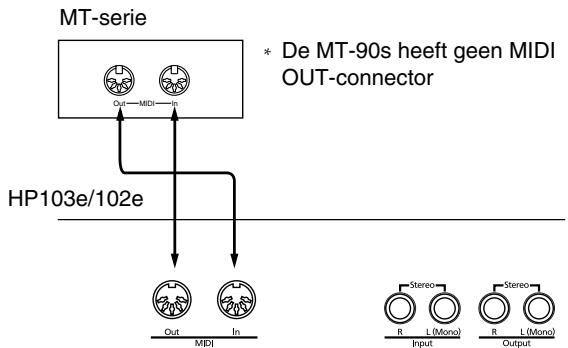

1. MIDI Out/In-connectors

Hier kurz u andere MIDI-compatible instrumenten aansluiten en samen met dit instrument gebruiken (blz. 210).

2. Input-connectors

Sluit hier de audio-uitgangen van een ander instrument of apparaat aan. Het geluid waarvan worden dan eveneens via de luidsprekers van de HP103e/102e weergegeven (blz. 209).

3. Output-connectors

Deze connectors zou u op de ingangen van een eindtrap, mengpaneel of cassettedeck e.d. können aansluiten. Een exter neversterker heb t u城县 allee nodig, wonneer u in een groe zaal speelt (blz. 209).

6. Netsnoer, aansluting

Sluit hier het bijgeleverde netsnoer aan.

Voorbereiding

Pedaalkabel aansluten

Sluit de pedaalkabel op de Pedal-connector aan de onderzijde (achteraan) van het instrument aan.

Netsnoer aansluiten

1. Sluit het netsnoer aan op de AC-connector aan de onderkant (achteraan) van het instrument.
2. Sluit het netsnoor aan op een stopcontact.

Opm. Gebruikuitsluitend het bijgeleverde netsnoer.

Openen en sluiten van de klep

Om de klep te openen moet u ze met beiden handen vastpakken, een beetje optillen enaar de achechterkant van het instrument schuiven.

Om de klep te sluiten要去 voorzichtigelijk aan u toe trekken enervoigenslaten zakken.

Let erijdens het openen en sluiten van de klep op dat u\ niet uw vingers klemt. Het is dan ook verstandiger dat\ kleine kinderen de klep van de HP103e/102e nooit alleen\ openen of sluiten.

Opm. Alvorens de piano te verplaatsen sluit u de klep het best om verwondingen tijdens het transport te voorkomen.

Muziekstandaard installeren

Klap de notenstandaard zoals hierna getoond op.

Klap de drie pootjes onderaan de notenstandaard maar buiten en controllerer even of de notenstandaard maar behoren word gestut.

Alvorens de HP103e/102e te verplaatsen要去 u de notenstandaard waar neerklappen.

■ Klemmen gebruiken

Indien nodig=kunt u de klemmen gebruiken om te voorkomen dat uw partituren wee dichtklappen. Als u deze klemmen Niet nodig heb,要去 u ze neerklappen.

Hoofdtelefoon aansluten

De HP103e/102e is uitergerust met twee hoofdtelefoonaansluitingen. Zo können telkens twee Personenaar uw spel luisten, wat bv. voor educatieve toepassenen of tijdens het spelen van quatre-mains stukken handig is. Bovendien heeft een hoofdtelefoo natuurlijk het voordeel dat u ook's ochtends vroeg en 's avonds LAST kunt spelen zonder wie dan ook te storen.

Sluit de hoofdtelefoon(s) aan op de connectors links onder het klavier.

Wanner u een hoofdtelefoon aansluit,licht de [O]-indicator (blz. 186) op en worden de luidsprekers van de HP103e/102e uitgeschakeld.

Het volume in de hoofdtelefoon stelt u in met de [Volume]-regelaar (blz. 189) van de HP103e/102e.

Gebruik een stereo-hoofdtelefoon.

Opmerkingen i.v.m. het gebruik van een hoofdtelefoon

• Om de kabel van de hoofdtelefoon Niet te beschadigen mag u enkel de hoofdtelefoon zich of de stekker vastpakken.
• Als u de hoofdtelefoon op het instrument aansluit, verwijl er een hoog volume staat ingesteld, zou u de hoofdtelefoon knen beschadigen. Zet het volume van de HP103e/102e dus op de minimumwaarde alvorens een hoofdtelefoon aan te slui- ten.
• Zet het volume nooit te hard,.ovat u daardoor Niet alleen de hoofdtelefoon beschadigt, maar ook uw orn. Werk.altijd op een verantwoord volume.

■ Gebruik van de hoofdtelefoonhaak

Als u de hoofdtelefoon Niet nodig hebt, kurz u hem aan de haak links onder het klavier van de HP103e/102e hangen.

Installeren van de hoofdtelefoonhaak

Draai de hoofdtelefoonhaak heb en weer, verwijl u hem in de boring aan de onderkant van de HP103e/102e schuift (zie de afbeelding verderop). Draai de vleugelmoer van de hoofdtelefoonhaak stevig vast om de haak klem te zetten.

In- en uitschakelen

Na alle benodigde aansluitingen voltooid te hebben mag u de apparaten in de opgegeven volgorde inschakelen. Door de apparaten in de verkeerde volgorde in te schakelen zou u de luidsprekers enz. können beschadigen.

Alvorens het instrument in te schakelen moet u de [Volume]-regelaar in de laagste stand zetten en verwolgens op [Power On] drukken.

Het instrument worden ingeschakeld en de stroomindicator links aan de voorkant van de HP103e/102e Licht op.

Enkele seconden later is het instrument beschikkaar en hoort u iets, wanner u op het klavier speelt.

Stel met de [Volume]-regelaar het gewenste volume in.

Dit product is voorzien van een veiligheidscircuit.
Daarom duurt het na het inschaken even voordat het waar behoren werkdt.

Stroomindicator

Om het instrument uit te schakelen moet u de [Volume]-regelaar in de laagste stand zetten en pas daarna op [Power On] drukken.

De HP103e/102e worden uitgeschakeld en de stroomindicator links vooraan dooft.

Om de verbinding helemaal te verbrenko meot u, na op POWER gedrukt te hebben, ook de stekker uit het stopcontact trekken. Zie ook "Voeding" (blz. 184).

Volume enhelderheid van hetgeluid instellen

Stel met de [Volume]-regelaar het gewenste volume in.

Met de [Brilliance]-knopkest u de holderheid van het geluid veranderen.

De helderheid kan in drie stappen worden ingesteld:

Indicator van de [Brilliance]-knop	Uit	Rood	Groen
Helderheid	Medium	Dof/rond	Fel/hel-der

Volume

Min

Brilliance

Over de pedalen

Er zijn drie pedalen, die –met name bij het gebruik van pianoklanken– de volgende functies—hebben:

Demperspedaal (rechts)

Gebruik dit pedaal, wanneer u de gespeelde noten longer wilt aanhouden.

Op akoestische piano's zorgt het intrappen van het demperpedaal dat ook andere snaren met de gespeelde noten beginnen mee te trillen. Hierdoor wordt het geluid voller.

Het demperpedaal van de HP103e/102e simuleert deze "demperresonantie".

U Aunt zich bepalen hoe duidelijk deze resonantie van het demperpedaal te horen is. Zie hiervoor "Pedaalresonantie wijzigen" op blz. 205.

Sostenutopedaal (midden)

Met het sostenutopedaal(Int)kunt u enkel de noten latent doorklinken, die u speelt op het moment dat u het pediaal intrapt.

Zacht pedaal (links)

Met dit pedaal(Int) het volume tijdelijk verminderen.

Zodra u het pedaal intrapt, worden de gespeelde noten stiller dan normala weergegeven.

Over de instelschroef

Na het transport van de HP103e/102e, of als u vindt dat de pedalenbak teveel speling heeft, moet u de instelschroef onder de pedalen verder uitdraaien.

Draai de instelschroef zo ver uit tot ze de vloer raakt. Als er namelijk een spelimg blijftussen de instelschroef en de vloer, kan het gebeuren dat het instrument Niet op het intrappen van de pedalen reageert. Wanner u het instru- ment op een dik vast tapijt e.d.zet, moet u de instelschroef zo ver uitdraaien tot ze gegen de vloer drukt.

Opm. Als u de stand van de instelschroef nauwelijks kutn wijzigen, vraagt u het best aan een andere person de linker of rechtter kant van de stand op te tillen, terwijl u aan de schroef draait.
MEMO Trap de pedalen na het draaien aan de instelschroef een voor een in. Als de pedalenbak beweegt, moet u de instelschroef nog verder uitdraaien tot ze de vloer raakt.

Na het transport van de piano moet u de stand van de instelschroef in de regel wijzigen.

Hoofdstuk 1. Beluisteren van de interne stukken en de demo

Luisteren maar de interne stukken

De HP103e/102e bevat 66 pianostukken.

"Hoofdstuk 3. Meespelen met de interne stukken"

(blz. 200), "Internal Song List" (blz. 217)

Weergave van alle pianostukken

Als u wilt, worden alle beschikbare stukken na elkaar afgespeeld.

1. Houd de [Song/Tempo]-knop ingedrukt, verwijl u op de [Play]-knop drukt.

De indicator van de [Song/Tempo]-knoplicht op,terwijl de indicator van de [Play]-knop knippert.De weergave begint vanaf het momenteel geselecteerde stuk.

Tijdens de weergave van de interne stukken worden de galm ingeschakeld (de indicator van die knoplicht dan ook op).

Het nummer van het momenteel geselecteerde stuk worden in het display afgebeeld.

Met de knoppen [-] en [+] kest u het gewenste stuk kiezen.

Aan het einde van het staat stuk keert de weergave'erug\ aar het eerste en loopt ze gewoon door.

Weergave stoppen

2. Druk op de [Play]-knop.

De weergave stopt.

Kiezen van het stuk dat u wilt beluisteren

Stukkiezen

1. Druk op de [Song/Tempo]-knop (indicator要去 rood oplichen).

Het nummer van het momenteel geselecteerde stuk worden in het display afgebeeld.

Identificatie van de interne stukken

USR(User)... Het geheugen dat het door u opgenomen stuk bevat. ( blz. 202 voor details i.v.m. de opname.)

Nummers met een "S." ... Interne stukken.

2. Kies met de [+] -of [-] -knop een stuk.

U kunt deze knoppen ook ingedrukt houden om sneller een ander nummer te kiezen.

Weergave starten

3. Druk op de [Play]-knop.

De indicator van deze knoplicht op en de weergave van het gekozen stuk begint.

Weergave stoppen

4. Druk op de [Play]-knop.

De indicator van deze knop dooft en de weergave stopt.

Als u daarna weeer op de [Play]-knop drukt, begint de weergave weeer vanaf het begin van het stuk waar u ze gestopt had.

Luisteren maar de demo-songs

Uw instrument bevat verschillende songs, die de piano- en andere klanken evenals andere handige functies demonstreren.

■ Afspelen van een klankdemo

1. Druk op de [Demo]-knop.

De indicator knippert en de weergave van de klankdemo's begint.

Aan het einde van de LASTe klankdemo keert de weergave terug maar het eerste stuk en loopt ze gewoon door. Als u op een Tone-knop drukt, werwijl de [Demo]-knop knippert, worden de demosong van de betreffende klankgroep afgespeeld.

Tone-knop	Verklaring
[Piano]	Demo van de pianogeluiden
[E. Piano]	Demo van de elektrische pianogeluiden
[Harpsi]	Demo van de klavecimbelkranken
[Organ]	Demo van de orgelgeluiden
[Strings]	Demo van de strijkerskranken
[Split]	Demo van de splitfunctie (blz. 197)

Weergave van de klankdemo's stoppen

2. Druk op de [Demo]-knop.

De indicator van de [Demo]-knop dooft en de demoweergave stocht.

■ Functiedemo beluisteren

Er is tevens een demo die talrijke functies voor de pianoklanken ten tonele voert.

1. Druk op de [Demo]-knop.

De indicator knippert en de weergave van de klankdemo's begun.

2. Druk op een van de volgende knoppen.

Functieknop	Verklaring	blz.
[Grand Space]	"Grand Space"-demo	blz. 194 blz. 194
[Dynamics]	"Dynamic Emphasis"-demo	blz. 194

Door een knop in te drukken selecteert u de bijbehorende demosong.

U hoor dan telkens twee versies van de betreffende demo: een mét de betreffende functie en eén zonder.

Door herhaaldelijk op de in stap 2 gedrukte knop te drukken kiest u afwisselede versie mét en zonder de betreffende functie.

Weergave van de functiedemo stoppen

3. Druk op de [Demo]-knop.

De indicator van de [Demo]-knop dooft en de demoweergave stocht.

Hoofdstuk 2. Zelf spelen

Andere klanken kiezen

De HP103e/102e bevat 20 verschlende kranken (die we "Tones" noemen), die in vrij groepen zijn onderverdeeld. De groepen selecteert u met de Tone-knuppen.

Klankgroepkiezen

1. Druk op een klankkeuzeknop.

De indicator van de ingedrukte knoplicht op.

Als u nu op het klavier speelt, worden de noten met de zopas gekozen klank weergegeven.

Meer details vindt u onder "Tone List" (blz. 216).

Klankvariatiekiezen

2. Druk op de [Variation]-knop.

Elke Tone-groep bevat vier klanken (1~4), die we "varieties" noemen. Met de [Variation]-knop kiest u de benodigde variatie.

Als u verschillende keren op de [Variation]-knop drukt, verandert zichn indicator van kleur om duidelijk te maken dat u telkens een andere klank kiest.

Klanknummer	1	2	3	4
Indicator van de [Variation]-knop	Uit	Rood	Groen	Oranje

In bepaalde gevallen staan "3" en "4" eigenglijk voor twee kranken, die samen konnen worden bespeeld.

Speel op het klavier om de gekozen klank te beluisteren.

In de Dual- (blz. 196) of Split-mode (blz. 197) kurz u alleen de klanken "1" en "2" kiezen.

Als u de Dual- of Split-mode activeert na klank "3" of "4" gekozen te hebben, worden automatisch klank "1" van de betreffende groep geselecteerd.

Aanslaggevoeligheid instellen (Key Touch)

Als u wilt,kest u de aanslaggevoeligheid-ofbeter:de respons-van het klavier-wijzigigen.

1. Druk op de [Key Touch]-knop.

De indicator van deze knoplicht op en de aanslaggevoeligheid verandert.

Druk zo vaak op de [Key Touch]-knop tot u bij de gewenste aanslaggevoeligheid belandt. Let waaroor op de kleur van de bijbehorende indicator.

Uit: Medium. Hiermee kiest u de meest naturlijk reponses. Deze instelling vertegenwoordigt de responss van een akoestische piano.

Rood: Zwaar. Om bijzonder luid (fortissimo, alias "ff") te spelen moet u de toetsen veel harder aanslaan dan normal. Dat wekt de indruk van eenietwat "logge" klavier-respons. Daar staatECHTER eenveel ruimere dynamiek tegenover.

Oranje: Vast. Uw manier van spelen (dynamiek) heeft geen enkele invloed op het volume of de klankkleur: alle noten klinken even hard/helder.

Meer diepte voor het geluid (Grand Space)

De HP103e/102e bildet een "Grand Space"-functie die voor een geluid zorgt dat qua diepte nauw aanleunt bij het geluid van een akoestische vleugel. Eén en ander wordt möglichk dankzij de toevoeging van een natuurlijke galm die je op een vleugel.altijd aantreft.

1. Druk op de [Grand Space]-knop (indicator要去 oplichten).

De Grand Space-functie is nu actief en voorziet het geluid vaneer diepte.

Na keuze van de Grand Space-mode "1" (blz. 207) Aunt u ook met een hoofdtelefoon werken, waar dat het diepte-effect voor dit soort toepassenen worden geoptimeerd. Gebruikt u geen hoofdtelefoon, dan worden diepte voor gebruik met luidsprekers aangepast.

Druk nog een keer op de [Grand Space]-knop (hij dooft) om de gelijknamige functie weeit te schakelen.

Grand Space-installingen wijzigen

2. Houd de [Grand Space]-knop ingedrukt, verwijl u op de [-] - of [+] -knop drukt.

De diepte kan in vier stappen worden ingesteld. Hoe gro- ter de waarde, hoe meer diepte het geluid krijgt.

Diepte voor de hoofdtelefoon optimeren (Grand Space)

Het diepte-effect kan tevens worden aangepast om ook bij gebruik van een hoofdtelefoon nog optimaal over te komen. De hier beschreiben instelling wekt namelijk de indruk dat uijdens het spelen vór een vleugelpiano zit.

1. Druk op de [Grand Space]-knop (indicator要去 optachten).

De Grand Space-functie is nu actief en voorziet het geluid vaneer diepte.

Na keuze van de Grand Space-mode "1" (blz. 207) Aunt u ook met een hoofdtelefoon werken, waar het diepte-effect voor dit soort toepassenen worden geoptimeerd. Gebruikt u geen hoofdtelefoon, dan worden diepte voor gebruik met luidsprekers aangepast.

Druk nog een keer op de [Grand Space]-knop (hij dooft) om de gelijknamige functie weeit te schakelen.

Grand Space-installingen wijzigen

2. Houd de [Grand Space]-knop ingedrukt, verwijl u op de [-] - of [+] -knop drukt.

De diepte kan in vier stappen worden ingesteld.

Hoe groter de waarde, hoe meer diepte het geluid krijgt.

Als u een hoofdtelefoon aansluit,licht de [O]-indicator op.

Geluid levendiger make (Dynamic Emphasis)

Indien nodig=kunt u het geluid levendiger make n en voor een nog betere definitie zorgen.

1. Druk op de [Dynamics]-knop (indicator要去 oplichten).

De "Dynamic Emphasis"-functie is nu actief en het geluid lijkt veel levendiger.

2. Druk nog een keer op de [Dynamics]-knop (hij dooft) om de gelijknamige functie weeuit te schakelen.

Dynamic Emphasis-installingen wijdigen

3. Houd de [Dynamics]-knop ingedrukt, verwijl u op de [-] - of [+] -knop drukt.

Indicator	Omschrijving
1	De bas en de hoge tonen worden benadrukt.
2	Zorgt voor een geluid waar bij zichs in de bas gespeelde akkoorden nog duidelijk overeind blij-ven.
3	De bas worden benadrukt.

Digitale effecten gebruiken

■ Geluid van galm voorzien (Reverb)

Het Reverb-effect voorziet de gespeelde noten van galm die de indruk wekt dat u in een concertzaal zit te spelen.

1. Druk op de [Reverb]-knop.

De indicator van deze knoplicht op en het geluid worden van galm voorzien.

Om de galm werk uit te schakelen moet u nog een keer op de [Reverb]-knop drukken (indicator dooft weer).

Tijdens de weergave van de interne stukken worden de galm ingeschakeld (de indicator van die knoplicht dan ook op).

Galmvolume veranderen

De diepte (hoeveelheid) van het galmefect kan in achecht stappen worden ingesteld.

Bij het inschakelen worden automatisch de waarde "4" gekozen.

2. Houd de [Reverb]-knop ingedrukt, verwijl u op de [-] - of [+] -knop drukt.

Het display beeldt de(APpea de. Hoe groter de Waarde, hoe luider de galm.

Als u de [Reverb]-knop ingedrukt houdt, worden de momenteel gehanteerde galmintensiteit in het display afgebeeld.

Transponeren van het klavier (Transpose)

Met de Transpose-functie zorgt u dat een stuk in een andere toonaard worden weergegeven dan degene waarin u het speelt. Dat LAST bv. toe om een stuk in een moeilijke toonaard (met veel kruisen (#) en mollen (b) te lately klinken, terwijl u eigenlijk in een gemakkelijke toonaard zit te spelen.

Een andere toepassing is het hanteren van een andere toonaard, terwijl u nog steedsdezelfde toetsen indrukt, wanner de zanger(es) moeite heeft met de originele toonaard van het stuk.

1. Houd de [Transpose]-knop ingedrukt, verwijl u op de toets drukt die overeenkomt met de grondtoon van de gewenste toonaard.

De indicator van deze knoplicht op en het klavier worden getransponeerd.

U kunt het transpositie-interval tevens wijzigen door de [Transpose]-knop ingedrukt te houden, terwijl u op [-] of [+] drukt.

Als u de [Transpose]-knop ingedrukt houdt, worden de momenteel gehanteerde waarde in het display afgebeeld.

Als u de [Transpose]-knop ingedrukt houdt en tegelijk op [-] en [+] drukt, worden de oorspronkelijke instelling ("0" = geen transpositie) gekozen.

Het instelbereik voor de transpositie luidt -6 0 +5 (halve tonen).

Voorbeeld: Als u bij het drukken op een C-toets telkens een E wilt horen, moet u de [Transpose]-knop ingedrukt honden en een E-toets indrukken.

Aangezien de E zich vier (witte en zwarte) toetsen rechts van de C bevindt, beeldt het display dan de waarde "4" af.

Als de Transpose-waarde "0" luidt,licht de indicator van de [Transpose]-knop zichs dan Niet op, wonneer u hem indrukt.

Om de transpositie waar uit te schakelen要去 u nog een keer op de [Transpose]-knop drukken (de indicator dooft weer).

Druk nogients op de [Transpose]-knop (indicatorlicht op) omweer het staat ingestelde transpositie-interval te gebruiken.

Tijdens het uitschakelen worden deze waarde waar op "0" gezet.

Twee klanken gegelijk bespelen (Dual)

U kunt ook twee klanken gegelijk bespelen. Hier en waar noemen we dit "Dual".

1. Druk de knoppen van de twee kranken, die u samen wilt gebruiken, tegelijkertijd in.

In de Dual-mode geeft de indicator van de [Variation]-knop aan welke klank u voor de rechtter Tone-knop gekozen hebt.

De indicator van de ingedrukte knoplicht op.

Als u nu op het klavier speelt, worden de noten door.Deze kranken weergegeven.

Om de Dual-mode waar te verlaten, moet u op een klankkeuzeknop drukken.

In de Dual- of Split-mode=kunt uuitsluitend de klanken "1" en "2" kiezen.

Als u de Dual-mode activeert na klank "3" of "4" gekozen te—heben, worden automatisch klank "1" van de betreffende groep geselecteerd.

Andere klank voor de rechtter Tone-knop kiezen

1. Druk op de [Variation]-knop.

Nu hoor uijdens het spelen nog steeds de klank van de linker Tone-knop, maar een andere variatie voor de rechter knop.

Andere klank voor de linker Tone-knop kiezen

Schakel de Dual-mode even uit en kies verwolgens de benodigde klanken.

Indien nodig,kestudevolumebalans van de Dual-mode wijzigen.

Na het inschaken wordt de Dual-balans automatisch op "8~2" (volume linker knop - volume rechtter knop) gezet.

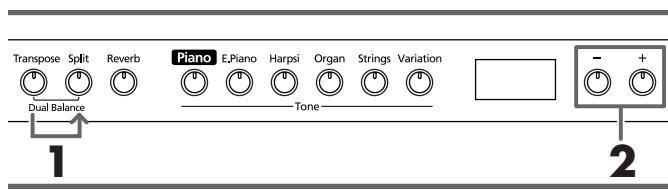

1. Houd de [Transpose]-knop ingedrukt, verwijl u op de [Split]-knop drukt.

De indicators van deze twee knoppen knipperen.

In het display verschijnt de momenteel gekozen balanswaarde.

2. Druk op de [-] -of [+] -knop om de waarde te wijzigen.

De balans verandert.

Om waar de oorspronkelijke balans te kiezen要去 u de [-]-en [+] -knop samen indrukken.

Volume van de linker Tone-knop

Volume van de rechter Tone-knop

Druk op de [Transpose]- of [Split]-knop. De indicator van die knop werkt nu waar "normaal".

Verschillende klanken voor de linker-/rechterhand (Split)

U kunt via de linker klavierhelft een andere klank bespelen dan via de rechter helft. Dat noemen we een "Split".

Het splitpunt vertegenwoordigt de hoogste noot van de linker helft.

In de Split-modekestun u enkel degeluiden 1^ en 2 ^ van de Tone-groepen gebruiken.

Als u de Split-mode activeert na klank "3" of "4" gekozen te—heben, worden automatisch klank "1" van de betreffende coop geselecteerd.

1. Druk op de [Split]-knop.

De indicator van deze knoplicht op. Het klavier is nu in twee helften verd'eau: een voor de linker en een tweede voor de rechtter hand.

De klank van de rechtter helft is nog steeds degene die u voór het indrukken van de [Split]-knop had gekozen. Aan de linker helft isECHTER een basklank toegewezen.

Om de Split-mode waar te verlaten, moet u nog een keer op de [Split]-knop drukken (de indicator dooft wee).

Als u in de Dual-mode op de [Split]-knop drukt...

De klank van de linker Tone-knop (wiens indicator oplicht) worden aan de rechtter helft toegewezen, terwijl u via de linker helft een passende basklank aanstuurt.

Andere klank voor de linker het fkt kiezen

Druk op de [Variation]-knop.

Door verschillende keren op de [Variation]-knop te drukken zorgt u dat de kleur van de bijbehorende indicator verandert. Tevens kiest u een andere klank voor de linker helft.

In sommige geallen worden de klank, die u vór het drukken op de [Split]-knop geselecteerd had, aan de linker helft toegewezen.

Meer details over de beschikbare kranken en kandidaten voor de linker helft vindt u in de "Tone List" (blz. 216).

Dit instrument onthoudt voor elke Tone-knop de voor de linker helft gekozen klank. Onmiddelijk na het inschaken wordt echter waar de fabrieksinstelling gezheenteerd.

Andere klank voor de rechtter helft kiezen

1. Druk op de Tone-knop.

Daarmee wijst u een andere klank toe aan de rechtter helft.
Bovendien kiest het instrument een passende klank voor de linker helft.

Om voor de rechtter helft een andere variatie te kiezen moet u de Split-mode even uitschakelen, de benodigde variatie selecteren en de Split-mode waar activeren.

In de Split-mode heeft het demperpedaal aanvankelijk alleen betrekking op de rechtter klavierhelft. Dat kurz u城县 derveranderen. Zie hiervoor "Toewijzen van het demperpedaal aan de linker klavierhelft" (blz. 207).

Splitpunt instellen

Indien nodig, kurz u het splitpunt (waar de linker helft stopt en de rechtter helft begint) wijzigen. Die noot kan eender waar:tussen de "B1" en de "B6'liggen.

Na het inschakelen fungeert de noot "F#3" als split-punt.

Houd de [Split]-knop ingedrukt, verwijl u op de toets drukt die u als{niew splitpunt wilt hanten.

Die toets vertegenwoordigt de hoogste noot van de linker helft.

Als u de [Split]-knop even ingedrukt houdt, beeldt het display de nootnaam van het momenteel gekozen split-punt af.

Indien nodig, kurz u het splitpunt ook met de [-] - of [+] -knop kiezen, verwijl u de [Split]-knop indrukt.

Door de [Split]-knop ingedrukt te houden, terwijl u tege-lijk op [+] en [-] drukt, kiest u uwet het voorgeprogrammeerde splitpunt (F#3).

De nootnamen verschijnen als volgt in het display:

Display	C	C-	d	E_
Bena-ming	C	C#	D	E\b
Display	E	F	F-	G
Bena-ming	E	F	F#	G
Display	A_	A	b_	b
Bena-ming	A\b	A	B\b	B

Metronoom gebruiken

■ Werken met de metronoom

De HP103e/102e bevat een metronoom.

Indien nodig, tikt de metronoomijdens de weergave van een stuk in de maat (Beat) en het tempo van dat stuk.

Werken met de metronoom

1. Druk op de [Metronome/Count In]-knop.

De metronoom begint te tellen.

De indicator van deze knop knippert nu in de maat van het ingestelde tempo (rood en groen). Op de eerste tel van elke maatlicht hij rood op, op de overige tellen groen.

Tempo instellen

2. Druk op de [Song/Tempo]-knop (de indicator要去 groen oplichten).

3. Druk op de [-] -of [+] -knop om een ander tempo te kiezen.

Andere maatsoort kiezen

4. Houd de [Song/Tempo]-knop ingedrukt, verwijl u op de [-] - of [+] -knop drukt.

Het display beeldt nu de momenteel gekozen maatsoort af.

Houd de [Song/Tempo]-knop ingedrukt en kies met [+] of [-] een andere maatsoort.

Houd de [Song/Tempo]-knop ingedrukt, verwijl u de [-] -en [+] -knop samen indrukt omwoord de eerder gekozen maatsoort te hanteren.

Display	Maatsoort	Display	Maat-soort
2.2	2/2	6.4	6/4
0.4	Enkel zachte tellen	7.4	7/4
2.4	2/4	3.8	3/8
3.4	3/4	6.8	6/8
4.4	4/4	9.8	9/8
5.4	5/4	12.8	12/8

Tijdens de songweergave of -opname=kunt u geen andere maatsoort kiezen.

Overeenkomstussen de maatsoort en de tempoweergave

Maatsoort	Tempowaarde
2/2	\( \jmath =10-125 \)
x/4	\( \jmath =20-250 \)
x /8	\( \jmath =40-500 \)

Metronoom stoppen

5. Druk nog een keer op de [Metronome/Count In]-knop om te zorgen dat de indicator waar dooft.

De metronoom stopt.

■ Metronoomvolume wijdigen

Het volume van de metronoom(Int)kunt u wijzigen. Er zich negen möglichke waarden.

Ma inschakelen worden automatisch de waarde "4" gekozen.

Houd de [Metronome/Count In]-knop ingedrukt, terwijl u op de [-] - of [+] -knop drukt.

Het display beeldt nu het momenteel gehanteerde volume af.

Houd [Metronome/Count In] nog steeds ingedrukt, terwijl u met de [+] -of [-] -knop een andere volumewaarde instelt.

Als u de [Metronome/Count In]-knop ingedrukt houdt, worden de momenteel gehanteerde volumewaarde in het display afgebeeld.

Als u deze waarde op "0" zet, hoort u de metronoom nicht meer.

Splitsen van het klavier in twee hellten voor quatre-mainsstukken (Twin-mode)

Het klavier kan in tweeAPEtseies worden verdeeld, zodat twee pianisten tegelijk in hetzelfde register kuren spelen.

1. Houd de [Split]-knop ingedrukt, verwijl u op de [Piano]-knop drukt.

De indicator van de [Split]-knoplicht op en de Twin-mode is actief.

1. Om deutsche mode weir te verlaten moet u op de [Split]-knop drukken.

2. In de Twin-mode worden de volgende dingen ingesteld:

3. Het klavier worden in tweeAPEtsectiesverdeeld en de toonhoogte verandert.

4. Het rechter pediaal fungeert als demperpediaal voor de rechter helft, verwijl het linker pediaal als demper voor de linker helft diest doet.
5. Het middelste pedaal fungeert als sostenutopedaal voor de rechter helft.

Opm. In de Twin-mode is de demperresonantie nicht beschik-baar.

Hoofdstuk 3. Meespelen met de interne stukken

Laten we nu kijken wat je moet doen om met de interne pianostukken mee te spelen.

Indien nodig,kestu aanvankelijk eenlager tempo kiezen tot u de muziek helemaal onder de knie hebt.Verder zou umet een hand kunnen beginnen en daarna de andere hand kunnen instuderen.

Wat u ook doet: het verdient alsijd aanbeveling om het betreffende stuk eerst een paar keer aandachtig te beluisteren.

Onder "Kiezen van het stuk dat u wilt beluisteren" (blz. 191) komt u te weten hoe u te werk moet gaan.

Indien nodig, kurz u de metronoom inschakelen. Die telt dan in de maat en het tempo van het gekozen stuk.

Bepaalde interne stukken bevatten tempowijzigingen.

Tempo instellen

Als u het gekozen stuk aanvankelijk wat aan de snelle kant vindt, kutu het tempo verminderen. Dat is met name voor het instuderen van neuen repertoire van belang. Voer het tempo dan geleidelijk aan op.

Kies erst het stuk dat u wilt spelen (blz. 191).

1. Druk op de [Song/Tempo]-knop (indicator要去 groen oplichten).

Het display beeldt nu de gehanteerde tempowaarde af.

Overeenkomstussen de maatsoort en de tempoweergave

Maat-	Tempowaarde
2/2	\( \jmath =10-125 \)
x/4	\( \jmath =20-250 \)
x /8	\( \jmath =40-500 \)

Door herhaaldelijk op de [Song/Tempo]-knop te drukken roept u afwisseIend de tempowaarde en het nummer van het gekozen stuk (voorafgegaan door "S.") op.

Als de tempowaarde worden afgebeeld,licht de indicator van de [Song/Tempo]-knop in het groen op. Hebt u het songnummer gekozen, danlicht de indicator in het rood op.

2. Druk op de [-] -of [+] -knop om een ander tempo te kiezen.

Het instelbereik voor het tempo luidt = 20 250

U kunt het tempo ook tijdens de weergave wijzigen.

Met de [+] -knop voert u het tempo inkleine stappen op. Houd hem ingedrukt om snel een beduidend hoger tempo te kiezen.

Met de [-]-knop vermindert u het tempo. Ook deze knopkte u ingedrukt houden om het tempo drastisch te verminderen.

Druk de [+] -en [-] -knop samen in om weeer het voorgeprogrammeerde tempo van het gekozen stuk op te roepen.

Tempoanduiding fiddens de weergave

De afgebeelde tempowaarde verandert nooitijdens de songweergave. Dat neemt darüber nicht weg dat het tempo af en toe verandert.

Identificatie van de interne stukken

USR(User)... Het geheugen dat het door u opgenomen stuk bevat. ( blz. 202 voor details i.v.m. de opname.)

Nummers met een "S." ... Interne stukken.

Weergave beginnen met een aftel

Als u meteen vanaf het begin van het stuk moet/wilt meespelen, activeert u het best de aftelfunctie. Dan bent u er namelijk zeker van dat u op het juiste moment begint.

Deze aftel is beschikbaar, wanner u vór het starten van de weergave de metronoom activeert.

In dat geval teelt de HP103e/102e twee maten af en start hij verwolgens de weergave.

Weergaveijdens de aftel: "2" (nog twee maten), "1" (nog een maat en u bent aan de beurt).

"Werken met de metronoom" (blz. 198)

Aparte weergave van detwee partijen

U kurz selbst bepalen welke partij(en) van de interne stukken要去(en) worden afgespeeld.

De partij van de linkerhand kan met de [Left]-knop in-/uitgeschakeld worden. De partij van de rechterhand is aan de [Right]-knop toegewezen. Laten we de [Left]- en [Right]-knop in het volgende gewoon de "spoorknuppen" noemen.

En dan nu muziek...

Kies erst het stuk dat u wilt spelen (blz. 191).

Keuze van de partij die u zich wilt spelen

1. Druk op de [Left]-of [Right]-knop.

De indicator van de ingedrukte knop dooft. Dat betekent dat de betreffende partij Niet meer afgespeeld worden.

Als u bv. de partij van de rechterhand zich wilt spelen, moet u op de [Right]-knop drukken (indicator要去 doven). Die partij worden nu Niet meer weergeven.

Weergave starten

2. Druk op de [Play]-knop (indicator要去 oplichten).

De weergave van het stuk begint. De partij, die u in stap 1 gekozen hebt, worden nicht afgespeeld.

U moet ze dus zich spelelen, terwijl u door de partij van de linkerhand worden begeleid.

Druk nog een keer op de knop, die u in stap 1 had uitgeschakeld. Nu hoort u de ontbrekende partij weeR (en de indicator van de knoplicht op).

U=knt de spoorknoppen ook tijdens de weergave in- en uitschakelen.

Stop de weergave

3. Druk op de [Play]-knop.

De weergave van het stuk stopt.

Hoofdstuk 4. Zelf iets opnemen

U kunt ook eigen muziek (of versies van bestaande stukken) opnemen.

En natuurlijk kunt u uw spel beluisteren – en er zichs een tweede partij aan toevoegen.

De opnamefungtie van de HP103e/102e werkrt als volgt:

• Opname van uw eigena spel ( "Nieuw stuk opnemen", blz. 202)
• Opnemenijdens de weergave van een intern stuk ( "Opnemenijdens de weergave van een intern stuk", blz. 203)
• Apart opnemen van de linker- en rechterhand ( "Aparte opname van de linker- en rechterhand", blz. 204)

Opmerkingen i.v.m. de opname

• Intern is erplaats voor een opname.
  Die opname worden gewist, wanneer u het instrument uitschakelt. Vergeet dus nicht om ze met een cassettespeler e.d. op te nemen of de dataaar een MIDI-apparaat door te seinen on zeaar diskette te konnen wegenschrijven. Zie hiervoor "Hoofdstuk 6. Werken met externe apparaten" (blz. 209).

Als de volgende boodschap verschijnt...

Als u probeert een新模式 stuk op te nemen, verwijl het interne geheugen nog een eerder gemaakte opname bevat, verschijnt de volgende boodschap. Bovendien knippert de indicator van de [Rec]-en [Play]-knop.

Als de vorige opname mag worden gewist, moet u op de [Rec]-knop drukken.

Wilt u de eerder gemaakte opname nicht verliezen, dan moet u op de [Play]-knop drukken. Maar dan kunt u nicht opnemen.

Nieuw stuk opnemen

Opnemen sondern begeleiding van een intern stuk

Installingen voor de opname (kies "USr")

1. Druk op de [Song/Tempo]-knop (indicator要去 rood oplichten).

Het nummer van het momenteel geseleeteerde stuk worden in het display afgebeeld.

1. Druk de [+] -en [-] -knop samen in om "USr" te kiezen.

Klank kiezen en tempo instellen

1. Kies de klank die u voor de opname wilt gebruiken (blz. 193).
2. Schakel eventueel de metronoom in.

Start de metronoom even om het tempo en de maatsoort te konnen instellen (blz. 198).

. Als u een partij aan een bestaande opname toevoegt, hanteert die het tempo en de maatsoort van het erder opgenomen materiaal.

1. Druk op de [Rec]-knop.

De [Rec]-indicatorlicht op,terwijlde[Play]-indicator knippert.Dat betekent dat het instrument的那一ar is voor de opname.

Start de opname

1. De opname begint zodia u op het klavier speelt of op de [Play]-knop drukt.

Voor stukken, die met een opmaat (dus Niet op de eerste tel) beginnen,要去 u eerst op [Rec] drukken om de HP103e/102e maar te makeen voor de opname. Start de opname verwolgens door op [Play] te drukken. Nu worden er eerst twee maten afgeteld. Daarna begint de opname.

Nu worden er eerst twee maten afgeteld. Daarna begint de opname. U=kunt de opname ook starten door minstens een noot op het klavier te spelen (dan hoeft u namelijk nicht op de [Play]-knop te drukken). In dat geval hoort u uiteraard geen aftel.

Zodra de opname begint, lichten de [Play]- en [Rec]-indicator op.

Speel het stuk dat u wilt opnemen.

Stop de opname

1. Druk op de [Play]- of [Rec]-knop.

De [Play]- en [Rec]-indicator doven en de opname stopt.

Weergave van "USr"

Na de opname verandert de " USF" -boodschap in

U5r.

Een "." rechtsonder in het display betekent dat het

User-geheugen al data bevat.

Beluister uw opname

1. Druk op de [Play]-knop.

Nu hooru wat u zonet hebto opgenomen.

Druk nog een keer op de [Play]-knop om de weergave wee ter stoppen.

Als u vór de opname geen spoor kiest, worden uw spel automatisch op het [Left]-spoor opgenomen.

Zie "Aparte opname van de linker- en rechterhand" (blz. 204) om de linker- en rechterhand apart op te nemen.

Opnemenijdens de weergave van een intern stuk

U kurz ook opnemen wat u bij een van de interne stukken speelt.

Dat maar bv. toe om enkel de partij van de [Left]- of [Right]-knop waar te gehen (en op te nemen), terwijl u de partij van de andere hand zich speelt en opneemt.

Stukkiezen

1. Druk op de [Song/Tempo]-knop (indicator要去 rood oplichten).
   Het display beeldt nu even het nummer van het gekozen stuk af.
2. Kies met de [+] -of [-] -knop het stuk dat u als basis wilt gebruiken.
3. Activeer eventueel de metronoom en stel het gewenste tempo in (blz. 198).
4. Druk op de [Rec]-knop.

De indicator van de [Rec]-knoplicht op.

Kies het op te nemen spoor

1. Druk op de [Left]-of [Right]-knop.

Om de partij van de linkerhand zich op te nemen要去 u op de [Left]-knop drukken; wilt u de partij van de rechtter-hand zich spelelen, dan要去 u op de [Right]-knop drukken.

De indicators van de ingedrukke knop en de [Play]-knop knipperen. De HP103e/102e is nu maar voor de opname.

Als de "dEL"-boodschap in het display verschijnt, ziedan blz.202.

Start de opname

1. Druk op de [Play]-knop.

Het instrument telt nu eerst twee maten af en start verwolgens de opname.

Speel mee met de interne partij.

Stop de opname

1. Druk op de [Play]- of [Rec]-knop.

De [Play]- en [Rec]-indicator doven en de opname stopt.

Uw opname bevindt zich in het "USr (User)"-geheugen.

Beluister uw opname

1. Druk op de [Play]-knop.

Nu hoor u wat u zonet hebt opgenomen.

Druk nog een keer op de [Play]-knop om de weergave weer te stoppen.

Aparte opname van de linker- en rechterhand

We hadden het er al over dat de Recorder van de HP103e/ 102e twee sporen biedt. Daar zou u gebruik van hunnen makeen om de partij van de linker- enrechtterhand apart op te nemen. Kies met de [Left]- en [Right]-knop het spoor waarop u wilt opnemen.

Het voordeel van deze aanpak is dat u maar een partij hoeft over te doen, als u zichijdens de opname vergist.

Als u een tweede partij opneemt zonder de eerste partij te wissen, hanteert de Recorder het tempo van de eerste partij.

Zie stap 1 en 2 onder "Nieuw stuk opnemen" (blz. 202) voor het kiezen van "USr". Als u zichijdens de opname door een intern stuk wilt latent begeleiden,要去 u dat selectoreren (zie de stappen 1 en 2 onder "Kiezen van het stuk dat u wilt beluisteren" (blz. 191)).

1. Schakel eventueel de metronoom in (blz. 198).
2. Druk op de [Rec]-knop.

De indicator van de [Rec]-knoplicht op.

Als eén of bye sporen al data bevatten, Licht de bijbehorende spoorknop eveneens op.

De knop van het spoor, dat u voor de opname kiest, begint zo meteen te knipperen.

Kies het op te nemen spoor

1. Druk op de [Left]-of [Right]-knop om het spoor te kiezen waarop u wilt opnemen.

De indicator van die knop begint te knipperen. De HP103e/102e is nu maar voor de opname.

U kunt Niet op beiden sporen tegelijk opnemen (kies dus hetzij [Left], hetzij [Right]).

Start de opname

1. Druk op de [Play]-knop.

Nu worden er eerst twee maten afgeteld. Daarna begint de opname. Speel het stuk dat u wilt opnemen.

U kunt de opname ook starten door minstens een noot op het klavier te spelen (dan hoefft u namelijk nicht op de [Play]-knop te drukken). In dat geval hoort u uiteraard geen aftel.

Stop de opname

1. Druk op de [Play]- of [Rec]-knop.

De [Play]- en [Rec]-indicator doven en de opname stopt.
Wat u zonet hebt gespeeld bevindt zich nu op het eerder gekozen spoor.

Om een bijkomende partij op het resterende spoor op te nemen要去 umet stap 2ervolgen en die partij eveneens inspelen. Tijdens de tweede opname hoort u dan de daar-net opgenomen partij.

Beluister uw opname

1. Druk op de [Play]-knop.

Nu hoor u wat u zonet hebt opgenomen.

Druk nog een keer op de [Play]-knop om de weergave wee ter stoppen.

Wissen van uw eigeno pname

Ziehier wat u moet doeon om eén of bye sporen van het "Usr"-geheugen te wissen:

Wissen van een spoor

Met het volgende wist u enkel de partij van het gekozen spoor.

Houd de [Rec]-knop ingedrukt, verwijl u op de [Left]- of [Right]-knop drukt.

De indicator van de ingedrukte spoorknop dooft nu - en dat betekent dat de betreffende partij verdwenen is.

Stuk wissen

Om de volledige "Usr"-Song te wissen moet u als volgt te werk gaan:

1. Houd de [Song/Tempo]-knop ingedrukt, verwijl u op de [Rec]-knop drukt.

Het display beeldt nu de volgende boodschap af en de indicators van de [Rec]-en [Play]-knop knipperen.

Als u de opname toch nicht wilt wissen, moet u op de [Play]-knop drukken.

1. Druk nog een keer op de [Rec]-knop.

Het opgenomen stuk worden nu gewist.

Hoofdstuk 5. Andere handige functies

Pedaalresonantie wijzigen

Op akoestische piano's zorgt het intrappen van het demper-pedaal ervoor dat ook andere snaren met de gespeelde noten beginnen te trillen. Hierdoor wordt het geluid voller. Het demperpdaal van de HP103e/102e simuleert dit fenomeen. Dit noemen we de "demprerresonantie".

De resonantie-intensiteit kan in acht stappen worden ingesteld. Hoe groter de waarde, hoe luider de resonantie.

Na inschakelen worden automatisch de waarde "5" gekozen.

• Deze instelling is alleen beschikbaar voor pianoklanken. Bij andere klanken doet ze helemaal niets.

Houd de [Brilliance]-knop ingedrukt, verwijl u op de [-] - of [+] -knop drukt.

Het display beeldt de neue waarde af. Hoe groter de waarde, hoe opvallender de resonantie worden.

Geavanceerde instellingen (functies)

Er zijn nog een aantal verborgen functies die u als volgt instelt:

Oproepen van de Function-mode

1. Houd de [Split]-knop ingedrukt, verwijl u op de [Reverb]-knop drukt.

De HP103e/102e activeert de gekozen mode.

De indicators van de [Split]-en [Reverb]-knop evenals van de knop, die aan de gekozen functie is toegewezen, knipperen.

Kiezen van de benodigde functie

1. Druk op de knop die aan de benodigde functie is toegewezen.

De indicators van de knop, die aan de gekozen functie is toegewezen, evenals van de [Split]-en [Reverb]-knop knipperen.

Meer details over deque functies vindt u verderop.

Knop	Functie	blz.
[Piano]	Algemene stemming	blz. 206
[E. Piano]	Stemmingsystem	blz. 206

Knop	Functie	blz.
[Harpsi]	Stretch Tuning	blz. 206
[Organ]	Toewijzen van het demperpedaal aan de linker klavierhelft	blz. 207
[Strings]	MIDI-zendkanaal	blz. 211
[Variation]	Local-functie	blz. 211
[Play]	Verzenden van de opname via MIDI	blz. 211
[Grand Space]	"Grand Space"-mode	blz. 207
[Right]	V-LINK	blz. 208

Meer details over deque functies vindt u verderop.

1. Druk op de [-]- of [+] -knop om de waarde te wijzigien.

Als u tegelijk op [+] en [-] drukt, worden waar de oorspronkelijke instelling (waarde na het inschaken) gekozen.

■ Functiemode verlaten

1. Druk op de [Split]-of [Reverb]-knop. De indicator van die knop werkt nu waar "normaal".

Algemene stemming (Master Tune)

Als u nauwelijks of—helemaal Niet te stemmen akoestische instrumenten要去 begeleiden, kurz u de algemene stemming van de HP103e/102e wijzigen. Voor het stemmen maakt men in de regel gebruik van de noot "A4". Meer bepaald worden alle instrumenten dan op een bepaalde toonhoogte afgestemd.

Druk in stap 2 onder "Geavanceerde instellenen (functies)" (blz. 205) op de [Piano]-knop. Het display toont nu bv. de volgende waarde.

Het display kan maar drie cijfers weergeven. Daarom worden enkel de LASTE drie cijfers van de gekozen stemming getoond. De afbeelding hierboven slaat dus op "440.0Hz".

Waarde 415.3Hz\~440.0Hz\~466.2Hz

Waarde na het inschakelen440.0Hz

Deze stemming worden gehanteerd tot u het instrument waar uitschakelt.

Ander stemmingssystem kiezen

U kurz stemmingen kiezen, die in de klassiekeperiode (barokmuziek e.d.) werden gehanteerd.

Vandaag de dag gaan we er eigenlijk van uit dat alle instrumenten volgens de gelijkzwevende temperatuur worden gestemd. In de klassiekeperiode werdenECHTER-verschillende stemmingen gehanteerd. Door die te kiezen beseft u pas goed hoe de betreffende stukken eigenlijk bedoeld waren.

Druk in stap 2 onder "Geavanceerde instellenen (functies)" (blz. 205) op de [E.Piano]-knop. Het display toont nu bv. de volgende waarde.

Stemmingsystem Tonica

Kies nu één van de beschikbare stemmingen.

Display	Stemmingssy-STEM	Verklaring
1	Gelijzkwe-vend	Deze stemming verdweit een octaat in twaalf gelijk grote intervallen. Dit zorgt voor een minimum aan ambiguiteit. Deze instelling worden na het inschakelen automatisch gekozen.
2	Pythagorisch	Deze stemming worden aan de filosoof Pythagoras toegeschreven. Hij zou de ambiguiteit:tussen kwarten en kwinten opgelost hebben. Is vooral geschikt voor melodieën, terwijl drieklanken itewhat vals klinken.
3	Rein(majeur)	Deze stemming lost de ambiguiteit van kwinten en tertsen op. Ze is nicht geschikt voor melodieën, en transposities+zijn—helemaaluit den boze. Akkoorden klinkenECHTER "mooier" dan normalaal.

Display	Stemmingssy- steem	Verklaring
4	Rein (mineur)	Zelfde principe als de reine majeurstemming. Deze is darüber bedoeld voor het spelen in mineur.
5	Middentoon	Een gedeeltekrompromis van de reine stemming, die transpositions/modulaties toelaat.
6	Werck-meister	Deze stemming combineert de middentoon- met de Pythagorische stemming. Ze is voor alle toonaarden geschikt (eerste techniek, III).
7	Kirnberger	Deze stemming vormt een verbetering van de middentoon- en reine stemming en kan voor het spelen in nagenoeg elke toonaard worden gezruikt (III).

Waarde na het inschakelen1 C

Tonica

Voor andere stemmingen dan de gelijkzwevende temperatuur moet u ook de grondtoon (tonica voor majeur en sixt voor mineur) instellen om de juiste toonaard te kiezen.

Houd de [E. Piano]-knop ingedrukt, terwijl u op de toets van de noot drukt, die als tonica要去 fungeren.

De tonica worden als volgt in het display afgebeeld:

Display

C

C-

d

E_

E

F

F-

G

A_

A

b_

b

Bena-ming

C

C#

D

E

E

F

F#

G

A

A

B

B

Voor de gelijkzwevende stemming hoeft u de tonica Niet in te stellen.

• Als u tijdens de opname een andere stemming gebruikt dan de gelijkzwevende en wilt dat die tijdens de weergave eveneens worden gehanteerd,要去 u ze opnieuw kiezen.
• Wanner u met andere instrumenten samenspeelt, kan het gebeuren dat bepaalde noten vals klinken. Probeer dan de andere instrumenten op de HP103e/102e af te stemmen.

Stretch Tuning (andere stemmingscurve)

Vleugels worden vaak zo gestemd dat de lage noten iets onder en de diskantnoten iets boven de toon staan gestemd – in verhouding tot de gelijkzwevende temperatuur. In het Engels noem je dit "Stretch Tuning" (uitgerokken stemming). Druk in stap 2 onder "Geavanceerde instelleningen (functies)" (blz. 205) op de [Harpsi]-knop. Het display toont nu bv. de volgende waarde.

Waarden

OFF Normale stemming. Een goede keuze, wanner u twee kranken stapelt (blz. 196) of met andere instrumenten samenspeelt.
On Een stemmingscurve waar bij de bas lager en de diskant hoger staan gestemd dan bij de gelijkzwe-vende temperatuur. Vooral geschikt voor pianosolo's. Deze instelling worden na het inschakelen automatisch gekozen.

Waarde na het inschakenenOn

• Deze instelling is enkel beschikbaar voor pianoklanken.

Toewijzen van het demperpedaal aan de linker klavierhelft

In de Split-mode (blz. 197)kest u er op de volgende manier voor zorgen dat het demperpedaal de links gespeelde noten beinvloed.

Druk in stap 2 onder "Geavanceerde instellenen (functies)" (blz. 205) op de [Organ]-knop. Het display toont nu bv. de volgende waarde.

Waarden

On Het demperpedaal heeft betrekking op de rechts en links gespeelde noten.

OFF Het demperpedaal heeft enkel betrekking op de rechts gespeelde noten (in de Split-mode).

Waarde na het inschakenoFF

Werking van het 'Grand Space'-effect

Druk in stap 2 onder "Geavanceerde instellingen (functions)" (blz. 205) op de [Grand Space]-knop. Het display toont nu bv. de volgende waarde.

Waarden

Instel- ling	Omschrijving
1	Na keuze van deze Grand Space-mode kut u ook met een hoofdtelefoon werkken,,ondat het diepte-effect voor dit soort toepassingen worden geoptimeerd. Gebruikt u geen hoofdtelefoon, dan worden de diepte voor de luidsprekers aangepast.
2	Het instrument hanteert.altijd de optimale instelleningen voor de luidsprekers (zelfs wonneer u een hoofdtelefoon gebruikt). Het "Grand Space"-effect worden zelfs aan de signalen toegevoegd, die via de Output- connectors maar de bui- tenwereld worden gestuurd.
3	Het instrument hanteert.altijd de optimale instelleningen voor de hoofdtelefoon (zelfs wonneer u geen hoofd- telefoon gebruikt).

Voorkomen dat de instellingen veranderen

Vergrendelen' van de bedieningsfuncties

U kunt bijna alle knuppen en functies van de HP103e/102e vergrendelen en zorgen dat alleen de pianoklank beschikbaar is. Dat is bv. handig voor de muziekles, als u Niet wilt dat de leerlingenijdens de les andere klanken uitproberen of met de Recorder beginnen te spelen.

Eens de bedieningsfuncties vergrendeld zich,kestu enkel nog de vleugelklank gebruiken.

1. Zet het volume op de minimumwaarde en druk op de [Power On]-schakelaar om het instrument uit te schakelen.
2. Houd de [Piano]-knop ingedrukt, verwijl u op de [Power On]-knop drukt.

Het display beeldt nu de volgende boodschap af:

Nu zichen alle knuppen vergrendeld.

Stel het gewenste volume in.

U kunt enkel nog piano spelen en het volume instellen.

Om deze grendelfunctie waaruit te schakelen moet u het volume op de minimumwaarde zetten en het instrument opnieuw inschakelen.

Vergrendelen' van het instrument met een andere klank

U kunt het instrument ook vergendelen na een andere klank gekozen te hebben (in dat geval worden alle op dat manier gehanteerde instellingen gezruikt). Dit is handig om te voorkomen dat de instellingen veranderen, wonneer u per ongeluk op de een of andere knop drukt.

1. Houd de [Demo]-knop ingedrukt, verwijl u op de [Key Touch]-knop drukt.

De songweergave en/of de metronoom stopt. Het display beeldt de volgende boodschap af:

Nu zijn alle knoppen van het instrument vergrendeld.

Om deze functie waar uit te schakelen moet u de [Demo]-knop ingedrukt houden, terwijl u op [Key Touch] drukt. U zou het instrumentECHter ook kuren uitschakelen (na eerst het volume op de minimumwaarde gezet te hebben). Schakel het daarna wee in.

V-LINK-functionie gebruiken

Door de HP103e/102e op een V-LINK-compatible videoapparaat aan te sluiten=kunt u de beeldweergave vanop de HP103e/102e beinvloeden.

V-LINK

V-LINK (V-LINK) is een door Roland ontwikkelde functie voor de integratie van muziek met videobeelden. Met VLINK-compatible videoapparatenkest u beeldmaterialaal bij uw spel betrekken en op die manier ook de visuele Kant van uw optredens bepalen.

V-LINK gekruiken

1. Houd de [Split]-knop ingedrukt, verwijl u op de [Reverb]-knop drukt.

De HP103e/102e activeert de gekozen mode.

1. Druk op de [Right]-knop.

De indicator van die knop begint te knipperen.

Het display beeldt de volgende boodschap af.

Waarden

OFF De V-LINK-functie is UIT.

On De V-LINK-functie is actief. Nukest u met de twaalf onderste toetsen (helemaal links) de beeldweergave beinvloeden.

Waarde na het inschakenoFF

1. Schakel de V-LINK-functie met de [-] - of [+] -knop weer in.

Nu sunt u met de twaalf onderste toetsen (helemaal links) de beeldweergave beinvloeden.

Als de V-LINK-functie actief is, beeldt het display de vol-gende boodschap af:

• Zolang de V-LINK-functie actief is, hoor u niets, wanner u de twaal onderste toetsen indrukt.

Functiemode verlaten

1. Druk op de [Split]-of [Reverb]-knop.

De indicator van die knop keert terug maar zijn vorige stand.

Hoofdstuk 6. Werken met externe apparaten

Aansluten van audioapparaten

Door de HP103e/102e op andere audio-apparaten aan te sluiten=kunt u+zijn geluid bv. via uw HiFi-keten of een PA versterken, of uw spel op cassette e.d. opnemen. Voor deze verbindingen hebt u kabels met zgn. "Jack"-stekkers nodig (optie).

Aansluitvoorbeelden

• Om schade aan de luidsprekers en andere apparaten te voorkomen要去 het volume van alle apparaten op de minimumwaardezetten en de betrokken apparaten uitschakelen alvorens ze op elkaar aan te sluiten.

Uitversterken van de HP103e/102e met een extern apparaat of opnemen van uw spel

Ziehier de volgorde waarin u de apparaten moet inschaken, wanner u met externe apparaten werk:

1. Schakel de HP103e/102e in.
2. Schakel het externe apparaat in.

3. Regel het volume op het externe apparaat.

4. Stel het volume van de HP103e/102e in.

Opname van de HP103e/102e-signalen

1. Start de opname van het externe apparaat.
2. Speel op het klavier van de HP103e/102e.
3. Als u gedaan heb't met spelen, moet u de opname van het externe apparaat weeer stoppen.

External audio-apparaten/instrumenten aansluiten op de HP103e/102e

Ziehier de volgorde waarin u de apparaten要去 inschaken, wanner u met externe apparaten werk:

1. Schakel het externe apparaat in.
2. Schakel de HP103e/102e in.

3. Regel het volume op het externe apparaat.

4. Op de HP103e/102e zichkunt u het volume van het externe apparaat Niet bijregelen.

Uitschakelen

1. Zet het volume van de HP103e/102e en de externe apparaten op de minimumwaarde.
2. Schakel de HP103e/102euit.
3. Schakel de externe apparatenuit.

Aansluten op een computer

Voor de verbinding van de HP103e/102e met een computer要去 een (optionele) USB MIDI-interface gebruiken.

Door de HP103e/102e op uw computer aan te sluiten en met een sequencerprogramma zoals "Visual MT" van Roland te werken kut u de intern opgenomen song maar de computer dooreinen en op diens harde schijf opslaan.

Aansluitvoorbeelden

• Om schade aan de luidsprekers en andere apparaten te voorkomen要去 het volume van alle apparaten op de minimumwaardezetten en de betrokken apparaten uitschakelen alvorens ze op elkaar aan te sluiten.
• De communicates met een computer werkkt alleen, wanneer u de gegaste "MIDI-driver" op de computer installeert. Zie de handleiding bij de MIDI-interface voor meer details. Sluit de USB MIDI-kabel aan op de USB-poort van uw computer en verbind het andere einde met de MIDI- connectors van de HP103e/102e.

MIDI-apparaten aansluiten

Door dit instrument op een extern MIDI-apparaat aan te slui- ten kurz u de klanken van dat apparaat aansturen (en dus op bezelfde manier bespelen als uw piano). U kurz uw spel bovendien direct (zonder de omweg via de Recorder) opnemen en dan op diskette e.d. opslaan.

Wat is MIDI?

MIDI is de affkorting van "Musical Instrument Digital Interface". Meer bepaald gaat het om een standard voor het uitwisselen van muziekdataussen elektronische muziekinstrumenten en computers.

De HP103e/102e is uitergerust met MIDI-aansluitingen en kan MIDI-data dus energijds zenden en anderzijds ontvangen. Op die manier beschikt u over tal van möglichkheden voor nog meer muziekplezier.

• Meer details over de mogelijkheden vind u in het apart verkrijgbare "MIDI Implementation"-boekje. Het bevat een opsomming van alle MIDI-functions, die dit instrument ondersteunt. Als u dit boekje nodig hebt, neemt u het best contact op met uw Roland-dealer of de distributeur in uw streek.

Aansluitvoorbeelden

• Om schade aan de luidsprekers en andere apparaten te voorkomen要去 het volume van alle apparaten op de minimumwaardezetten en de betrokken apparaten uitschakelen alvorens ze op elkaar aan te sluiten.

Aansturen van de HP103e/102e via een sequencer/opname van uw spel met een externe sequencer

• Schakel de Local-functie uit, wanner u de HP103e/102e op een MIDI-sequencer aansluit. Zie ook "Local-functie: verbinding:tussen het klavier en de klankbron" (blz. 211). Boven-dien要去 u de MIDI THRU-functie van de MIDI-sequencer inschakenen (om te zorgen dat de via MIDI IN ontvangen commando's meteen weeer maar de MIDI OUT-aansluiting van de sequencer worden uitgestuurd). Meer details hierover vindt u in de handleiding van de MIDI-sequencer.

Spelen op de HP103e/102e en aansturen van een externe MIDI-klankbron

Instellen van de MIDI-functions

Laten we nu kijken hoe je het zendkanaal en andere MIDI-parameters instelt.

Oproepen van de Function-mode

1. Houd de [Split]-knop ingedrukt, verwijl u op de [Reverb]-knop drukt.

De HP103e/102e activeert de gekozen mode.

De indicators van de [Split]-en [Reverb]-knop evenals van de knop, die aan de gekozen functie is toegewezen, knipperen.

Instellen van de MIDI-functions

1. Druk op de knop die aan de benodigde functie is toegewezen.

De indicators van de knop, die aan de gekozen functie is toegewezen, evenals van de [Split]-en [Reverb]-knop knipperen.

Meer details over deque functies vindt u verderop.

1. Druk op de [-]- of [+] -knop om de waarde te wijzigen.

Als u de [-] -knop ingedrukt houdt en tegelijk op [+] drukt, worden de oorspronkelijke waarde gekozen.

Functiemode verlaten

1. Druk op de [Reverb]-of [Split]-knop.

De indicator van die knop werkt nu weeer "normaal".

■ MIDI-zendkanaal instellen

MIDI staat de overdracht en ontvangst op 16 MIDI-kanalen (1~16) tegelijk toe. Het volstaatECHTER Niet om gewoon een kabel aan te sluiten. De zender en ontvanger要去en name-lijk op hetzelfde kanaal worden ingesteld. Anders worden de noten Niet door het ontvangende instrument gespeeld c.q. kiest dit LASTe geen klanken enz.

• De HP103e/102e ontvangt op alle MIDI-kanalen (1~16). Druk in stap 2 onder "Instellen van de MIDI-functions" (blz. 210) op de [Strings]-knop. Het display beeldt dan bv. de volgende waarde af.

Waarde

1~16

Waarde na het inschakelen1

Local-function: verbinding:tussen het klavier en de klankbron

Als u het instrument op een MIDI-sequencer aansluit, moet u de Local-functie uitschakelen ("OFF").

Zoals u hierna ziet, bereiken de bij het speloen op het klavier gegenereerde commando's de interne klankbron anders via twee routes: (1) en (2). Daarom klinken de gespeelde noten dan vreemd of vallen ze gedeelrijk weg. Om dat te voorkomen,要去 verbinding (1) verbreken door de Local-functionieuit te schakelen ("Local Off").

Local-functie "ON": Het klavier is met de interne klank-bron verbonden.

Local-functie "OFF": Het klavier is Niet meer met de interne klankbron verbonden. Daarom worden de gespeelde noten Niet meer weergegeben.

• Als u een MT-sequencer van Roland aansluit, hoeft u de Local-functie Niet handmatig uit te schakelen. Bij het inschaken van een MT worden de Local-functie immers automatisch geactiveerd. Dit geleurt automatisch, als u eerst de HP103e/ 102e en verwolgens de MT inschakelt.

Druk in stap 2 onder "Instellen van de MIDI-functions" (blz. 210) op de [Variation]-knop. Het display beeldt dan bv. de volgende waarde af.

Waarde

On, OFF

Waarde na het inschakelenOn

Verzenden van de opname via MIDI

Als u deleze functie activeert, worden de met de Recorder opgenomen dataaar de MIDI OUT-connector van de HP103e/102e gestuurd en+kunnen dus met een exter sequencecr of computer worden opgenomen. Kiest u "OFF", dan worden de data Niet verzonden.

Druk in stap 2 onder "Instellen van de MIDI-functions" (blz. 210) op de [Play]-knop. Het display beeldt dan bv. de volgende waarde af.

Waarde

On, OFF

Waarde na het inschakenoFF

Ziehier wat u要去en om de songdata van de HP103e/102e maar de externe sequencer door te seinen. In dit geval要去 u de MIDI Thru-functie van de sequencer uitschaken. Meer details hierover vindt u in de handleiding van de MIDI-sequencer.

1. Sluit een MIDI-sequencer (bv. van de MT-serie) aan (blz. 210).
2. Neem een stuk op met de HP103e/102e (blz. 202).
3. Zet deque parameter op "On".
4. Start de opname van de externe sequencer.
5. Start de weergave van uw stuk op de HP103e/102e.
6. Als uw stuk afgelopen is, mag u de opname van de externe sequencer wee stoppen.
7. Sla de overgehevelde songdata op de harde schijf van de sequencer/computer of op een diskette op.

Verhelpen van storingen

Als u de indruk hebts dat het instrument Nietaar behoren werkt, moet u eerst het volgende even doornemen.

Hebt u het netsnoer goed aangesloten (blz. 188)?

Hebt u de bedieningsfuncties vergrendeld (blz. 207)?

Hebt u een klank vergrendeld (blz. 207)? Schakel het instrument even uit en weein.

U hoor niets

Hebt u het volume van de HP103e/102e op de minimumwaarde gezet (blz. 189)?

Hebt u een hoofdtelefoon aangesloten (blz. 189)?

Is er misschien nog een stekker op een Phones-connector aangesloten?

In dat geval worden de luidsprekers uitgeschakeld.

Hebt u de Local-functie uitgeschakeld?

Als dat het geval is, hoort u de op het klavier gespeelde noten namelijk Niet. Zet Local op "On" (blz. 211).

Is de V-LINK-functie actief?

Zolang de V-LINK-functie actief is, hoort u niets, wanner u de twaalf onderste toetsen indrukt (blz. 208).

U hoor niets (na een MIDI-instrument aangesloten te hebben)

Hebt u alle benodigde apparaten ingeschakeld?

Kloppen de MIDI- en audioverbindungen met de externe apparaten?

Hebt u het juiste MIDI-kanaal gekozen (blz. 211)?

Tijdens het spelten hoort u een vreme de klank (dubbele noten)

Hebt u de Dual-mode geselecteerd (blz. 196)?

Wanneer de HP103e/102e op een externe sequencer aangesloten is,要去 de Local-functie op "OFF" zetten (blz. 211).

Schakel anders de MIDI THRU-functie van de sequencer UIT.

In de Split- of Dual-mode worden een andere klank gebruikt

Als u de Dual- of Split-mode activeert na klank "3" of "4" gekozen te—hebben, worden automatisch klank "1" van de betreffende groep geselecteerd (blz. 193).

In sommigeGVallenwordtcklankdieuvoorhtdrukkenop de[Split]-knop geselecteerd had, aan de linker helftoegewezen.

Zie hiervoor "Tone List" (blz. 216).

U kunt geen andere klankenkiezen

Hebt u de bedieningsfuncties vergrendeld (blz. 207)?

Hebt u een klank vergrendeld (blz. 207)?

Schakel het instrument even UIT en weein.

Knipperen de indicators van de [Split]- en [Reverb]-knop?

Dan bevindt u zich in de functiemode. Druk op de [Split]-of [Reverb]-knop (blz. 205, blz. 210).

Soms vallen er noten weg

De HP103e/102e kan maximaal 64 noten tegelijk weergeven.

Als u het demperpedaal de hele vrij indrukt en een intern stuk als begeleiding gebruikt, kan het gebeuren dat bepaalde noten wegvallen. Het pedaal doet namelijk eveneens een beroep op de beschikbare stemmen.

De stemming van de zelf gespeelde of opgenomen noten klopt nicht Hebt u de transpositie geactiveerd (blz. 195)?

Hebt u het juiste stemmingssysteme en de goede "Stretch

Tuning"-curve gekozen (blz. 206)?

Klopt de algemene stemming (blz. 206)?

Een opgenomen stuk worden Niet/maar gedeelelijk weergegeven

Kijk even of de indicators van beiden spoorknuppen ([Left] en [Right]) oplichten (blz. 201).

Als de indicator van een van deze knappen Niet oplicht, worden de betreffende partij Niet afgespeeld. Schakel die knop dus weer in.

Opname onmogelijk

Weet u zeker dat u een spoorknop geactiveerd hebt (blz. 202~ blz. 204)?

Het tempo van een opgenomen stuk/de metronoom varieert Als u een intern stuk aftspeelt, verandert het tempo soms tijdens de weergave. De metronoom volgt dergelijkte tempowijzigingen. Als u een tweede partij opneemt zonder de eerste partij te wissen, hanteert de Recorder het tempo van de eerste partij. Om een gelijkmatig tempo te konnen hanteren moet u de eerste partij eerst wissen (blz. 204).

De opname is verdwenen

Zodra u de HP103e/102e uitschakelt, worden de opname weeer gewist. Een gewiste opname=kunt u Niet meer herstellen.

De pedalen werken nicht of gaan nicht meer uit

Hebt u de pedaalkabel goed aangesloten?

Ga even na of u de pedaalkabel maar behoren hebt aangesloten (blz. 188).

Vreemde geluiden bij het intrappen van een pedaal

Draai de instelschroef van de pedalenbak zo ver uit tot ze de vloer raakt (blz. 190).

De galm (Reverb) is uitgeschakeld, maar u hoort nog steeds galm De pianoklanken van de HP103e/102e bevatten bezelfde resonancies als een akoestische piano, die na inschakelen van de "Grand Space"-functie op galm konnen lijken.

Als u dat effect nicht op prijs stelt, moet u de "Grand Space"-functie uitschakelen (blz. 194~194).

In het hoge register verandert het geluid vanaf een bepaalde noot Op akoestische instrumenten worden de snaren van de hoogste 1,5 octaven Niet gedempt en sterven ze dus ook tatsächlijk uit, als u het demperpedaal Niet gebruikt. Ook de klankkleur verschift van die van de overige noten. Roland-piano's simuleren dit feno meen. Onthoud bovendien dat het "ongedempte" bereik varieert waar gelang de ingestelde transpositie.

U hoor een fluittoon of piepen

Als u met een hoofdtelefoon werk:

Sommige pianoklanken zijn bijzonder helder en vol. Dat betekent dat ze heel wat hoge frequencies bevatten, die iets "blikkerig" beginnen te klinken, wanneer u het Reverb-effect activeert. Probeer het eventueel eins met een lager Reverb-volume.

Bij gebruik van de luidsprekers:

In dat geval ligt het probleem bij de HP103e/102e zich (met name bij de resonanties die eventuele door het meettrillen van bepaalde onderdelen optreden). Neem contact op met uw Roland-dealer.

De basnoten klinken vals of zorgen voor brom

Bij gebruik van de luidsprekers:

Bij een pittig volume kan het gebeuren dat de behuizing van de HP103e/102e of een voorwerp in de buurt begint mee te trillen. Dat kan bv. bij TL-buizen of glazen het geval zich. Dit fenomeen doet zich vooral voor, wanner u betrekkelijk lage noten speelt en bovendien een pittig volume instelt. Dit kunt u op de volgende manieren verhelpen:

• Plaats het instrument minstens 10 15cm van de muur e.d. vandaan.

• Verminder het volume.

• Zet het meetrillende voorwerp ergens anders.

Als u met een hoofdtelefoon werkt:

In dat geval ligt het probleem ergens anders. Neem contact op met uw Roland-dealer.

Het volume van het op de ingangen aangesloten apparaat is Veel te laag

Misschien gebruikt u audiokabels met een verstand.

Probeer het eens met een andere kabel.

Fout- en andere boodschappen

Display	Betekenis
USR	Stuk in het „Usr“-geheugen. Dit geheugen bevat het stuk dat u zich opneemt (blz. 202).
Usr.	Een“.” in het display betekent dat het User-geheugen al data bevat (blz. 202).
S.	Slaat op een intern stuk (blz. 191).
PU	Deze boodschap betekent dat het stuk met een opmaat (onvolledige eerste maat) begint.
dEL	Deze boodschap verschijnt, wonneer u uw opname probeert te wissen (blz. 202, blz. 204).
E.32	De capacititeit van het songgeheugen isuitgeput. U kunt niets meer opnemen.
E.41	Er is een MIDI-probleem opgetreden (bv. het verbreken van een verbinding). Ga de aansluitingen even na.
... ...	De V-LINK-functie is ingeschakeld (blz. 208).

• Foutmeldingen zijn genummerd en worden voorafgegaan door een "E." Om een dergelijk boodschap waar te doeen verdwijnen drukt u gewoon op een knop maar keuze.

Overzicht van de beschikbare functies

Nr.	U wilt...	Knoppen	blz.
Druk de [Split]- en [Reverb]-knop samen in en druk cervolgens op [●].
1	"Grand Space"-mode	[Split]+ [Reverb] → [Grand Space]	blz. 207
2	Algemene stemming	[Split]+ [Reverb] → [Piano]	blz. 206
3	Stemmingssystem kiezen Tonica instellen	[Split]+ [Reverb] → [E. Piano] → [E. Piano] + toets	blz. 206
4	Stretch Tuning	[Split]+ [Reverb] → [Harpsi]	blz. 206
5	Toewijzen van het demperpedaal aan de linker kla- vierhelft	[Split]+ [Reverb] → [Organ]	blz. 207
6	MIDI-zendkanaal instellen	[Split]+ [Reverb] → [Strings]	blz. 211
7	Local-functie	[Split]+ [Reverb] → [Variation]	blz. 211
8	Verzenden van de opname via MIDI	[Split]+ [Reverb] → [Play]	blz. 211
9	V-LINK	[Split]+ [Reverb] → [Right]	blz. 208
Houd de [□]-knop ingedrukt, verwijl u op de [-- of (+)-knop drukt.
1	Dual-balans	[Transpose] + [Split] → [-][+]	blz. 196
Houd de [■]-knop ingedrukt, verwijl u op de [-- of (+)-knop drukt.
1	Metronoomvolume	[Metronome/Count In] + [-][+]	blz. 198
2	Maatsoort van de metronoom	[Song/Tempo] + [-][+]	blz. 198
3	Galmaandeel (intensiteit)	[Reverb] + [-][+]	blz. 195
4	Resonantie van het demperpedaal	[Brilliance] + [-][+]	blz. 205
5	"Dynamic Emphasis"-instelling	[Dynamics] + [-][+]	blz. 194
6	"Grand Space"-instelling	[Grand Space] + [-][+]	blz. 194 blz. 194
Houd de [Split]- of [Transpose]-knop ingedrukt, verwijl u op een toets drukt.
	Splitpunt	[Split] + toets	blz. 197
	Transpositie	[Transpose] + toets	blz. 195

Specifications

Klavier
Klavier	88 toetsen, “Progressive Hammer Action” (met hamertjes)
Aanslaggevoeligheid	Stunden: Licht, medium, zwaar, vast
Klaviermodes	Whole, Dual (balans instelbaar), Split (splitpunt instelbaar)
Klankbron
Polyfonie	64 stemmen
Klanken	5 groepen, 20 varieties
Stemmingsystem	7 typen, instelbare tonica
Stretched Tuning	2 typen
Algemene stemming	415.3Hz~466.2Hz (in stappen van 0.1Hz)
Transpositie	-6~+5 halve tonen
Effecten	‘Grand Space’, ‘Dynamic Emphasis’, Reverb (8 niveaus), chorus (alleen voor E.Piano), demperresonantie (alleen voor piano, 8 standen)
Metronoom
Maatsoort	2/2, 0/4, 2/4, 3/4, 4/4, 5/4, 6/4, 7/4, 3/8, 6/8, 9/8, 12/8
Volume	9 standen
Recorder
Sporen	2 sporen
Songgeheugen	1 stuk
Geheugencapaciteit	±5000 noten
Tempo	Kwartnoot= 20~250
Resolutie	96 stappen per kwartnoot
Bedieningsorganen	Play/Stop, Rec, Tempo, All Song Play, Track Select
Interne stukken	66 stukken + 9 klankdemo’s
Varia
Uitgangsvermogen	25W x2
Luidsprekers	12cm x2
Display	Maatindicator LED: 7 segmenten, 3 tekens Hoofdtelefoonindicator
Bedieningsorganen	Volume, Brilliance (3 standen)
Pedalen	Demper, zacht, sostenuto
Andere functies	Grendelfuncties (alles, LAST gekozen klank)
Aansluitingen	Audio-uitgangen (L/Mono, R), audio-ingangen (L/Mono, R), hoofdtelefoon x2 (stereo), MIDI (IN, OUT)
Voeding	AC230V
Opgenomen vermogen	55W
Afmetingen (met pianostand)	Met stand (lessenaar neergeklapt) HP103e: 1412 (B) x 530 (D) x 865,5 (H) mm HP102e: 1.402(B) x 476(D) x 874(H) mm Met pianostand (muziekstandaard omhoog) HP103e: 1.412 (B) x 530 (D) x 1.052,5 (H) mm HP102e: 1.402(B) x 476(D) x 1061(H) mm
Gewicht (met pianostand)	HP103e: 64kg/HP102e: 55kg
Accessoires	Handleiding, “60 Classical Piano Masterpieces”, netsnoer, haak voor hoofdtelefoo

• Wijzigingen van de specificaties en de afwerking+zonder voorafgaande kennisgeving voorbehonden.

Tone List
