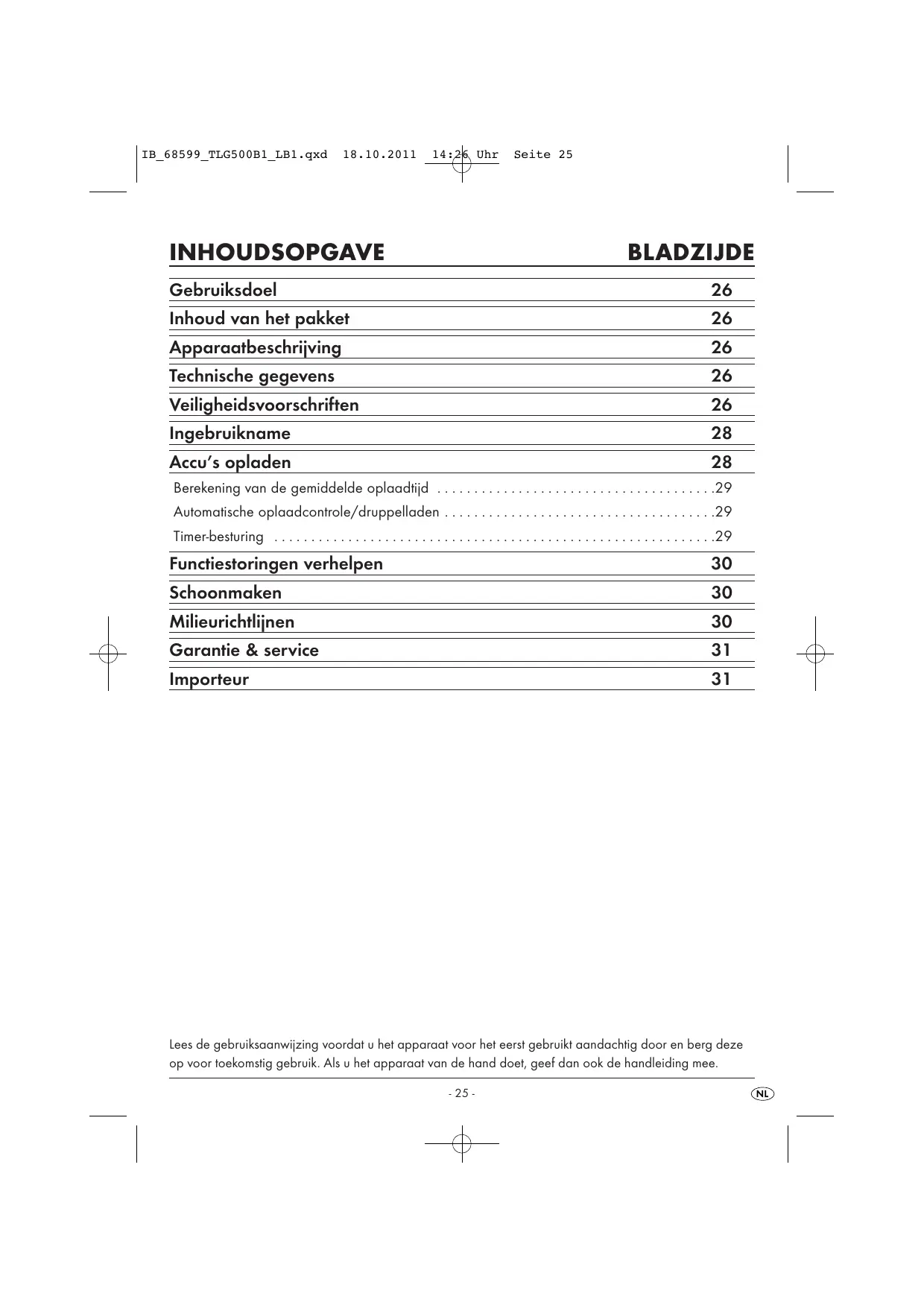

GEBRUIKSAANWIJZING TLG 500 B1 TRONIC

Gebruiksdoel 26
Inhoud van het pakket 26
Apparaatbeschrijving 26
Technische gegevens 26
Veiligheidsvoorschriften 26
Ingebruikname 28
Accu's opladen 28
Berekening van de gemiddelde oplaadtijd 29
Automatische oplaadcontrole/druppelladen 29
Timer-besturing 29
30
Schoonmaken 30
Milieurrichtlijnen 30
Garantie & service 31
Importeur 31

Lees de gebruiksaanwijzing voordat u het apparaat voor het eerst gebruikt aandachtig door en berg deze op voor toekomstig gebruik. Als u het apparaat van de hand doet, geef dan ook de handleiding mee.

Gebruiksdoel

De batterij oplader is uitsluitend bestemd:

• voor het opladen van herlaadbare Ni-Cd- en Ni-MH-accu's van de formaten AAA/AA/C/D en 9 V-blok met in de handel gebruikelijke nomi-nale capaciteiten.
• voor het opladen van snel en Niet snel opladende accu's.
• voor私下, Niet-commercialieel gebruik.

Inhoud van het pakket

• Batterij oplader
• Gebruiksaaonwijzing

Apparaatbeschrijving

LED's (Bedrijfstoestand-display)
Oplaadvakken voor 9 V-blok (oplaadvakken 5 en 6; Zie uivvouwagina)
Oplaadvakken voor type AAA/AA/C/D (oplaadvakken 1 tot en met 4; Zie uittvouwpagina)

Technische gegevens

100-240V\~ 60/50 Hz

Stroomopname: 150 mA

Opslagtemperatuur: -20°C - 50°C

Uitgangsvermogen: max. 3,34 VA

Uitgangsspanningen:

$$ \begin{array}{l} 4 \times 1, 4 \mathrm {V} = = = \ (O p l a d v a k \text {k e n} 1 - 4) \ 2 \times 9 \vee = = \ \left(\text {O p l a d v a k k e n} 5 - 6\right) \ \end{array} $$

Laadstrom:

$$ \begin{array}{l} 1 0 0 0 \mathrm {m A} (\text {b i j} 1 - 2 \text {a c c u} ^ {\prime} \mathrm {s}) \ 5 0 0 \mathrm {m A} (\text {b i j 3 - 4 a c c u ^ {\prime} s}) \ 2 \times 3 0 \mathrm {m A} (\text {b i j} 9 \mathrm {V} \text {a c c u} ^ {\prime} \mathrm {s}) \ \end{array} $$

Maximale nominalecapaciteiten:

AAA: 900 mAh

AA: 2500 mAh

C: 4000 mAh

D: 4500 mAh

9 V-blok: 200 mA h

Veiligheidsvoorschriften

Brandgevaar!

Plaats de batterij oplader Niet:

• opplaatsen die bloataan aanrechtstreeks zonlicht. Anders kan de batterij oplader oververhit raken en onherstelbaar beschadigd raken.
• in de directe nabijheid van warmtebronnen. Daartoe horen bijv. kachels, ventilatiekachels en dergelijk apparaten alsmede ventilatieopeningen van andere elektrische apparaten. Anders kan de batterij oplader onherstelbaar beschadigd raken.

• in vochtige omgevingen of in de buurt van water. Anders kan er vocht binnendringen in de batterij oplader. Er bestaat dan gevaar voor een elektrische schok en brand!

• Laaduitsluitend oplaadbare accu's van de typen "Ni-Cd" en "Ni-MH" op. Laad nooit accu's van andere typen of Niet-oplaadbare batterijen op. Deze zichniet geschikt voor opladen. Niet voor opladen geschikte accu's kunnen oververhit raken en exploderen. De batterij oplander en de ingebrachte accu's kunnen onherstelbaar beschadigd raken. Er bestaat letselgevaar!

Gevaar door stroomschokken!

Plaats de batterij oplader Niet:

• in de onmiddelijkne nabijheid van water, bijv. bij een badkuip of een zwembad. Als er water in de batterij oplader komt, kan het apparaat onherstelbaar beschadigd raken.
  Haal voorafgaand aan het schoonmaken van de batterij oplader het netsnoer uit het stopcontact. Zo voorkomt u een elektrische schok. Mocht er ondanks alle voorzorgsmaatregelen water/ vocht in de batterij oplader binnendringen, haal dan meteen het netstekker uit het stopcontact.

Het apparaat is alleen geschikt voor gebruik in binnenruimtes.

Letselgevaar!

Berg accu's altijd buiten bereik van kinderen op! Het gevaar bestaat dat kinderen accu's inslikken! Vanwege de giffige stoffen in de accu's bestaat er levensgevaar!
- Laat de batterij opladerijdens het opladen van accu's nooit zonder toezicht.
- De accu's kennen bij het opladen heet worden. Raak hare accu's nooit aan! Anders bestaat er verbrandingsgevaar! Haal waarom na het opla den eerst het netsnoer van de batterij oplader uit het stopcontact. Laat de accu's verrolgens afkoelen voordat u ze uit de batterij oplader haalt.
- Wonneer het netsnoer defect is, maar u het onmiddelijk verrangen door een servicepartner, om risico's te voorkomen.

• De batterij oplader bevat geen onderdelen die door de gebruiker können worden onderhonden of gerepareerd. Als de behuizing van de batterij oplader worden ge-opend, vervalt de garantie! Wend u voor eventuele reparatives tot een van onze servicepartners in uw omgeving.
• Voor schade door het openen van de behuizing, reparatiepogingen door Niet gekwalificeerd vakpersoneel of Niet in overeenstemming met de bestemming zichd gebruik van de batterij oplader worden geen aansprakelijkheid aanvaard!
• Met name bij oude accu's kan er accuzuuruit de accu lekken. Verwijder waarom alle accu's wonneer u de batterij oplader langere tijd Niet gebruikt. Zo beschermt u de batterij oplader tegen schade door lekkend accuzuur.
• Laat het apparaat Niet gebruiken door Personen (met inbegrip van kinderen) die vanwege hun fysieke, zintuiglijke of mentale vaardigheden of door een gebrek aan ervaring en kennis het apparaat möglichn Niet op veilige wijze+kennen gebruiken, wanner ze Niet onder toezicht staan of Niet tevoren zijn geinstrueerd.
• Geef kinderen uitleg over het apparaat en de hiermee verbonden gezaren, zodate ze Niet met het apparaat spelen.

Omgang met oplaadbare accu's

• Gebruik geen beschadigde (gecorrodeerde) accu's.
• Wanneer accu's lekken, vermijd dan contact met de huid. Dat resulteert in irritatie van de huid.
• Als een accu in de batterij oplader is gaan lekken, maak het apparaat dan schoon met een droge doek. Draag hierbij handschoenen!

Ingebruikname

• Controller voorafgaand aan de ingebruikname de inhoud van het pakket op volledigheid en eventuele zichbare beschadigingen.
• Plaats de batterij oplader op een ondergrond die vlak, waterpas, krasbestendig en anti-slip is.

① Opmerking:

dit apparatus is uitergerust met rubberen antislipvoetjes. Aangezien meubeloppervlakken van verschillende materialen zijn gemaakt en met de meest uitenlopende onderhoudsmiddelen wordenbehandeld, kan het Niet volledig uitgesloten worden, dat een aantal van deze stoffen ingredienten bevatten, die de rubberen voetjes aantasten enweek maken. Leg indien nodig een antislip onderlaag onder de voetjes van het apparatus.
Vergelijk de technische gegevens met die van uw stroomleverancier. In geval van overeenstemming, sluit u het netsnoer aan op een stopcontact. De LED's lichten kort eenkeer rood en groen op. De batterij oplader is nu gebruisklaar.

Accu's opladen

Gevaar!

Laad uitsluitend oplaadbare accu's van de typen "Ni-Cd" en "Ni-MH" op. Laad nooit accu's van andere typen of Niet-oplaadbare batterijen op. Deze zichn Niet geschikt voor opladen. Anders kuren de batterij oplander en de geplaatste accu's/batterijen onherstelbaar beschadigd raken. Er bestaat branden explosiegevaar!

① Opmerking:

Zorg dat u de accu's met de juiste stand van de po- len in de oplaadvakken plaats. Anders worden de accu's Niet opgeladen.

• Plaats de accu's in de oplaadvakken.
• Druk de accu's van het type 9 V-blok in de oplaadvakken tot ze hoorbaar vastklikken.

4x type C of type D in de laadvakken 1 tot 4, of
- 4 x type AA of AAA in de laadvakken 1 tot 4, met bijkomend 2 x type 9 Volt accu's in de laadvakken 5 en 6.
- De laadprocedure begint nu. De batterij oplader beschikt over telkens eén LED voor ieder vak in het laadvak. De LED's van de betreffende laadvakken gezven de laadtoestand aan van de individuele accu's.
In de eerste 5 seconden voert de acculader een snelle capaciteitstest UIT:

• De LED van het laadvak brandt groen: capaciteit meer dan 90% .
• De LED van het laadvak knippert groen: capaciteitussen 80% -90% .
• De LED van de oplaadschacht brandt rood: capacititeitussen 70% -80% .
• De LED van de oplaadschacht knippert rood: capaciteit onder 70% .

① Opmerking:

als de LED van de oplaadschacht langer dan 5 se- conden knippert, is de accu Niet goed in de oplaadschacht geplaatst of defect.

Is de capacité van de accu vastgesteld, begint de laadprocedure.

De verschillende meldingen—hebben volgende betekenissen:

• De LED knippert om de seconde rood en groen (Niet voor 9V-blok accu's): de accu's worden afwisselen opgeladen en ontladen. (Refresh-functie:oudere of longer opgeslagen accu's worden weeopgefrist)
• De LED knippert om de 1/2 seconden rood en groen (niet voor 9V-blok-accu's): als de accu's, door lange opslag of de leeftijd, opgefrist要去en worden (refresh-functionie), vindt het volgende proces plaat: de accu's worden ontladen, om het memory-effect te reduceren.
• De LED brandt continu rood: de accu's worden opgeladen met de maximale oplaadstroom.
• De LED brandt continu groen: de accu's zich voll-edig opgeladen en de batterij oplader schakelt over op druppelling.

Waarschuwing!

De accu's hunnen bij het opladen heet worden. Raak hete accu's nooit aan! Er bestaat verbrandingsgevaar!

• Haal het netsnoer van de batterij oplander uit het stopcontact en LAST de accu's afkoelen. Daarna sunt u de opgeladen accu's uit de batterij oplander halen.

Berekening van de gemiddelde oplaadtijd

Afhankelijk van type, leeftijd en resterende oplaadtoestand van de accu duurt de oplaadprocedureverschillend lang. De gemiddelde oplaadtijden kutumet behulp van de onderstaande formule berekenen.

Let er darüber op, dat het bij de berekendeijdenslechts om richtgetallen而去.

Oplaadtijd (min.) =
Capaciteit van de accu (mAh) x 1,5 x 60
Oplaadstroom van het apparatusat (mA)

Deze batterij oplander regelt de oplaadtijd voor oplaadbare batterijen van het type Ni-Cd en Ni-MH afzonderlijk. Deze regeling is gebaseerd op het -Δ U ( „minus Delta U" ) principe.

De delta staat in de wiskunde voor verschillen. "Minus Delta U" betekent in dit geval een negatief spanningsverschil.

Dit principe worden benut voor het volgende: Als een accu met een constante stroom worden opgeladen, worden de spanning ervan steeds hoger. Als een accu vol is, bereikt de spanning een maximum en neemt deze bij een verdere stroomtoevoer waariet's af. Deze lichte spanningsafname worden door de oplaadelektronica herkend en het opladen worden beeingidg. De batterij oplader schakelt automatisch over op „druppelladen". Dat betekent, dat de accu's Niet longer met constante stroom worden geladen, maar met korte stroomimpulsen. Zodoende worden zelfontlading voorkomen en worden de accu's in een volledig opgeladen toestand gehonden.

Timer-besturing

Bijkomend beschicht het batterij oplader over een timerbesturing, die na 15 uur automatisch overschakelt in de druppelling. Dit dient als extra beschemming谈起gen overladen, macht de laad-stop-vaststelling wegens een eventuele defecte accu Niet reageren.

Functiestoringen verhelpen

De batterij oplader geeft geen functie aan

• Controller of het netsnoer correct op het stop-contact is aangesloten.
• Controller of er stroom op het stopcontact staat. Sluit daartoe een ander, werkend elektrisch apparaat aan op dit stopcontact.

De ingebrachte accu's worden nicht opgeladen

• Controller of de accu's met de juiste stand van de polen zichin ingebracht.
• Controller of u accu's in de batterij oplader hebt ingebracht die geschikt zijn voor opladen. Geschikt voor opladen zijnuitsluitend oplaadbare Ni-Cd-en Ni-MH-accu's van de typen AAA/AA/C/D en 9 V-blok.
• Haal het netsnooruit het stopcontact en laat het apparaat afkoelen, waar dat maybeik de temperatuurbeweiliging is geactiveerd. De temperatuurbewaking zorgt voor het afbreken van de oplaadprocedure, zodra de accu een te hoge temperatuur bereikt.

Andere functiestoringen

Neem contact op met een van onder servicepartners bij u in de buurt, indien:

• de functiestoringen nicht op de beschreiben manier können worden verholpen
• bij gebruik van de batterij oplader andere functiestoringen optreden.

Schoonmaken

Gevaar!

Haal vór iedere reiniging de stekker uit het stopcontact. Er bestaat gevaar voor een elektrische schok! Let erop, dat bij de reiniging geen vochtigheid in het apparaat binnendringt!

Let op!

Gebruik geen agressieve of schurenchoonmaak-middelen, omdat deze het oppervlak van de behui-zing kennen aantasten.

Reinig de behuizing van de batterij oplader uitsluitend met een droge doek. Gebruik in geval van hardnekkige verruilingen een Licht vochtig gemaakte doek.

Maak het binnenste van de laadvakken in geen geval vochtig schoon. Gebruik voor het schoonma-ken inplaats waarvan een schone, zachte kwast.

Milieurrichtlijnen

Deponeer het apparaat in geen geval bij het normale huisvuil. Dit product is onderhevig aan de Europese richtlijn 2002/96/EC.

Voer het apparaat af via een erkend afvalverwerkingsbedrijf of via uw gemeentereing.

Neem de bestaande voorschriften in acht. Neem in geval van twijfel contact op met de gemeentelijke reinigingsdienst.

Batterijen

Deponeer de batterijen in geen geval bij het normale huisvuil.

Batterijen können giftige stoffen bevatten die schadelijk zijn voor het milieu. Ontdoe u waarom altiijd van de batterijen in overeenstemming met de bestaande wettelijk bepalingen.

Voer alle verpaktingsmaterialen op een milieuvriendelijk manier af.

Garantie & service

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontrolereid. Bewaar a.u.b. de kassabon als aankoopbewijs. Als u aanspraak wilt make np garantie, neem dan a.u.b. Telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd.

De garantie geldt alleen voor materiaal- of fabrica-gefouten,ECHTERNietvoor transportschade,of Voor onderdelen die aan slijtage onderhevig zich,of Voor beschadigingen aan breekbare delen,bijv. schakelaars of accu's.Het product is uitsluitend bestemd voor privé-gebruik en Niet voor bedrijsmatige doe-leinden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die nicht door ons geauthoriseerd servicefilaraal zijn uitgevoerd, vervalt de garantie.

Uw wettelijke rechten worden door deze garantieniet beperkt.

De garantieperiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verran- gen en gerepareerde onderdelen. Schade en gebreken die mogelijk reeds bij de aankoop aanwezigল, moeten direct na het uitpakken worden gemeld, uiterlijk darüber twee dagen na de dag van aankoop. Na verzstrieken van de garantieperiode要去en alle voorkomende reparaties vergood worden.

NL Service Nederland
