TLG 500 B1 - Caricabatterie TRONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie
Marchio	TRONIC
Modello	TLG 500 B1
Tensione di alimentazione	100–240 V ~ 60/50 Hz
Potenza assorbita	150 mA
Potenza di uscita max.	3,34 VA
Tensioni di uscita	4 × 1,4 V (slot 1–4), 2 × 9 V (slot 5–6)
Correnti di carica	1000 mA (1–2 batterie), 500 mA (3–4 batterie), 2 × 30 mA (9 V)
Tipi di batterie ricaricabili	Ni-Cd, Ni-MH
Formati di batterie supportati	AAA, AA, C, D, pila 9 V
Capacità max. delle batterie	AAA 900 mAh, AA 2500 mAh, C 4000 mAh, D 4500 mAh, pila 9 V 200 mAh
Numero di slot di carica	6 (4 per formati cilindrici, 2 per 9 V)
Indicatori luminosi	LED per slot (rosso/verde)
Funzioni di carica	Carica rapida, carica di mantenimento, ravvivamento, scarica per effetto memoria
Rilevamento fine carica	-ΔU (meno Delta U)
Timer di sicurezza	15 ore, passaggio automatico in carica di mantenimento
Protezione contro il sovraccarico	Sì (controllo della temperatura e timer)
Classe di protezione	II
Temperatura di stoccaggio	-20 °C a 50 °C
Uso	Solo per interni
Garanzia	3 anni
Assistenza post-vendita Francia	Tel. [phone], e-mail [e-mail]
Assistenza post-vendita Svizzera	Tel. [phone], e-mail [e-mail]
Importatore	KOMPERNASS GMBH, Burgstrasse 21, 44867 Bochum, Germania

Domande frequenti - TLG 500 B1 TRONIC

Quali tipi di batterie posso caricare con il TLG 500 B1?

Questo caricabatterie accetta esclusivamente batterie ricaricabili di tipo Ni-Cd e Ni-MH nei formati AAA, AA, C, D e pila 9 V. Non tentare mai di caricare pile non ricaricabili.

Come interpretare gli indicatori LED del caricabatterie?

Ogni slot ha un LED. I primi 5 secondi: verde fisso = capacità >90%, verde lampeggiante = 80–90%, rosso fisso = 70–80%, rosso lampeggiante = <70%. Successivamente: rosso lampeggiante rapido rosso/verde = funzione ravvivamento, rosso fisso = carica in corso, verde fisso = carica terminata (modalità mantenimento).

Posso caricare batterie di capacità diverse contemporaneamente?

Sì, ogni slot gestisce la carica individualmente. Puoi mescolare formati e capacità, ma il tempo di carica varierà. La corrente di carica si adatta: 1000 mA per 1–2 batterie, 500 mA per 3–4 batterie.

Cosa significa la funzione di ravvivamento (refresh)?

La funzione di ravvivamento scarica e ricarica le batterie per ridurre l'effetto memoria e ripristinare la loro capacità. È indicata da un LED che lampeggia alternativamente rosso e verde (ritmo 1 secondo).

Quanto tempo ci vuole per caricare una batteria?

Il tempo di carica (in min) può essere stimato da: (capacità mAh × 1,5 × 60) / corrente di carica (mA). Ad esempio, una batteria AA 2500 mAh caricata con 1000 mA darà circa 225 minuti. Il caricabatterie passa automaticamente in modalità mantenimento dopo la carica completa.

Cosa fare se un LED lampeggia in rosso permanentemente?

Se il LED lampeggia in rosso per più di 5 secondi dopo l'inserimento, la batteria è inserita male o difettosa. Controllare la polarità e lo stato della batteria. Se il problema persiste, la batteria è probabilmente difettosa e deve essere sostituita.

Il caricabatterie è protetto contro i sovraccarichi?

Sì, è dotato di rilevamento fine carica tramite -ΔU (caduta di tensione) e di un timer di sicurezza di 15 ore. Se la carica non viene rilevata come terminata, il timer passa in modalità mantenimento. Un controllo della temperatura interrompe anche la carica in caso di surriscaldamento eccessivo.

Posso lasciare le batterie nel caricabatterie dopo la carica?

Sì, una volta terminata la carica (LED verde fisso), il caricabatterie passa in modalità carica di mantenimento che invia impulsi per compensare l'autoscarica. Puoi quindi lasciare le batterie in posizione senza rischio di sovraccarico.

Come pulire il caricabatterie?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno asciutto per la custodia. Per l'interno degli slot, utilizzare un pennello pulito e morbido. Non utilizzare mai prodotti aggressivi o abrasivi ed evitare qualsiasi penetrazione di umidità.

Cosa fare in caso di malfunzionamento o guasto?

Controllare prima la presa di corrente e il collegamento del cavo. Se alcune batterie non caricano, verificare la polarità e il tipo di batterie. In caso di problema persistente, contattare il servizio post-vendita: Francia 0800 919270, Svizzera 0842 665566. Non aprire mai l'alloggiamento, la garanzia verrebbe annullata.

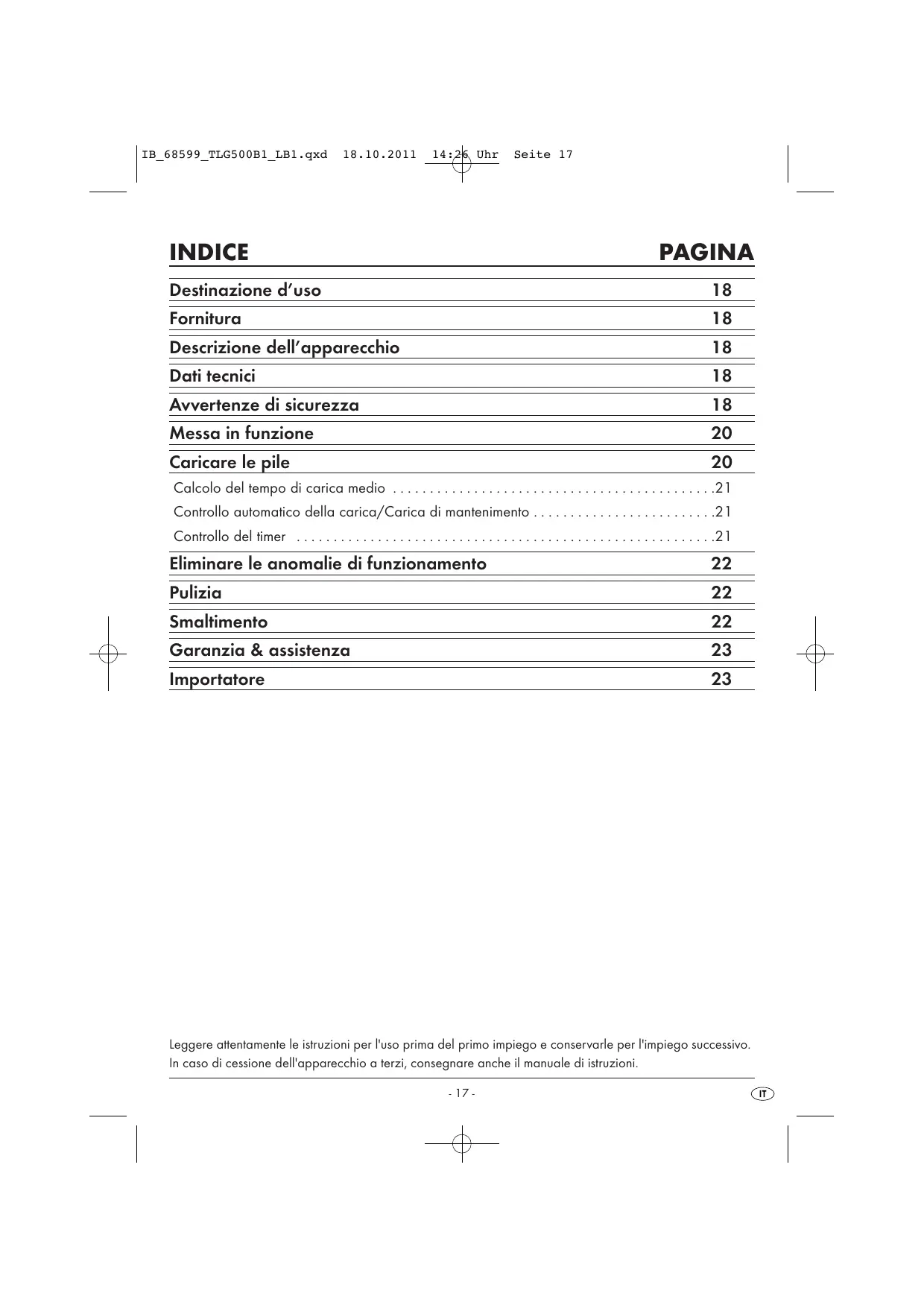

MANUALE UTENTE TLG 500 B1 TRONIC

Destinazione d'uso 18
Fornitura 18
Descrizione dell'apparecchio 18
Dati tecnici 18
Avvertenze di sicurezza 18
Messa in funzione 20
Caricare le pile 20
Calcolo del tempo di carica medio 21
Controllo automatico della carica/Carica di mantenimento 21
Controllo del timer 21
Eliminare le anomalie di funzionamento 22
Pulizia 22
Smaltimento 22
Garanzia & assistenza 23
Importatore 23

Leggere attentamente le istruzioni per l'uso prima del primo impiego e conservarle per l'impiego successivo. In caso di cessione dell'apparecchio a terzi, consegnareanche il manuale di istruzioni.

Destinazione d'uso

Il caricabatterie è previsto esclusivamente:

per il caricamento di pile ricaricabili al Ni-Cd e Ni-MH di dimensioni AAA/AA/C/D e pile blocco da 9 V, con le comuni disponibilità di misurazione.
per caricare accumulatori a caricamento rapido e non.
per l'uso privato e non commerciale.

Fornitura

• Caricabatterie
  Istruzioni per l'uso

Descrizione dell'apparecchio

LED (di segnalazione dello stato operativo)
Sedi di carica per pile a blocco da 9 V (Sedi di carica 5 e 6; v. paging a pribile)
Sedi di carica per pile di tipo AAA/AA/C/D (Sedi di carica da 1 a 4; v. pagina apribile)

Dati tecnici

Tensione di ingresso: 100-240 V ~ 60/50 Hz

Assorbimento di corrente: 150mA

Classe di protezione: II/回

Temperatura di esercizio: 0^ - 25^

Temperatura di stoccaggio: -20^ - 50^

Potenza di uscita: max. 3,34 VA

Tensioni di uscita: 4× 1,4V = = =

(vani di carica 1-4)

2× 9 = -

(vani di carica 5-6)

Currenti di carica:

500 mA (con 3-4 pile)

2 × 30 ~mA (con pile da 9 V)

Max. capacité assegnata:

AAA: 900 mAh

AA: 2500 mAh

C: 4000 mAh

D: 4500 mAh

Paccheto 9 V: 200 mAh

Avvertenze di sicurezza

Pericolo d'incendio!

Non installate il caricabatterie:

• in luoghi direttamente esposti alla radiazione solare. Altrimenti il caricabatterie potrebbe surriscaldarsi e venire danneggiato in modo irreparabile.
• nelle immediate vicinanze di sorgenti di calore. Vengono considerate tali per es. stufe, termoventilatori ed apparente simili nonché fori di ventilazione di altri apparente elettrici. Altrimenti il caricabatterie potrebbe venire danneggiato in modo irreparabile.
• in ambienti umidi o vicino all'acqua. Altrimenti vi è pericolo che nel caricabatterie penetri dell'umidità. Ciò potrebbe causare una scossa elettrica e un incendio!
• Caricate esclusivamentepile ricaricabili al "Ni-Cd"e al,Ni-MH".Non caricate mai pile di atro tipo o batterie non ricaricabili. Queste ultime non sono adatte a venir carate. Le pile non ricaricabili potrebbero surriscaldarsi ed esplodere. Il caricabatterie e le pile inesso inserte potrebbero venire danneggiati in modo irreparabile.Sussiste il pericolodi lesioni!

Pericolo di scossa elettrica!

Non installate il caricabatterie:

• nelle immediate vicinanze dell'acqua, per es. vicino a vasche da bagno o piscine. Se nel carica-batterie penetrà dell'acqua, l'apparecchio potreb-be venire danneggiato in modo irreparabile.
• Prima di pulire il caricabatterie staccate il cavò di allacciamento alla rete nella presa di corrente. In tal modo evitate il pericolò di una scossa elettrica. In caso nonostante tutte le precauzioni dovesse penetrare nel caricabatterie dell'acqua/dell'umidità, staccate immediatamente la spina sulla presa.

L'apparecchio è indicato solo per l'uso in ambienti interni.

Pericolo di lesioni!

• Conservate sempre lepile lontano dalla portata dei bambini!Vi è pericolo che i bambini ingoino lepile!Acause dei componenti velenosi delle pile vi è pericolo di morte!
• Durante la carica delle pile non lasciate mai il caricabatterie incustodito.
• Durante la carica le pile potrebbero divertare bolenti. Non toccate mai le pile! Vi potrebbe essere pericolo di usioni! Dop o la carica quando staccate innanzitutto il cavo di allacciamento alla rete del caricabatterie alla presa di corrente. Lasciate quando raffreddare le pile prima di estrarle dal caricabatterie.
• Se il cavo di allacciamento alla rete è difettioso, fatelo immediatamente sostituire da un nostro partner per l'assistenza ai fini di evitare pericoli.
• Il caricabatterie non contiene parti la cui manutenzione possa essere effettuata dall'utente. Se l'involcro del caricabatterie viene aperto, la garanzia si estingue! Per le riparazioni, rivolgersi a un nostro partner di assistenza nella zona di competenza.

Per danni causati dall'apertura dell'involucro, da tentativi di riparazione da parte di personale non qualificato o di impiego del caricabatterie non adeguato allo scopo non viene assunta alcuna responsabilità/garanzia!
- In particolare nel caso dipile vecchie potrebbe fuoriuscire dell'acido di batteria. Rimuovete quindi tutte lepile quando nonutilizzate il caricabatterie per lungo tempo. In tal modo proteggete il caricabatterie da danni causati alla fluoriscita di acido di batteria.
- No permitted utilization of the apparatus to persons (incluidos los niños) cuyas facultades fisicas, sensoriales o mentalares, asi como su falta de conocimientos o de experiencia, les impida hacer un uso seguro del本身就是 si no está bajo vigilancia por una persona encargada de su seguridad o hayan sido instruidos como usar el aparato correctamente.
- Los niños deben estar bajo vigilancia para asegurarse de que no jugan con el aparato.

Maneggio di batterie ricaricabili

Nonutilizzate pile danneggiate (corrose).
- Se le pile presentano fuoruscite di acido, evitate il contatto con la pelle. Esso porterebbe ad irritazioni cutanee.
- Se si è verificata una fuoriuscita di acido da una pila all'interno del caricabatterie, pulite l'apparechio con un panno asciutto. Indossate guant!

Messa in funzione

• Prima della messa in esercizio controllate che quanto consegnato sia complete e cheesso non presenti eventuali danni visibili.
• Appoggiate il caricabatterie su una base diritta, in piano, antigraffio e antiscivolo.

① Avviso:

questo apparecchio è provvisto di piedini di gomma antisdrucciolo. Poiché le superfici dei mobili sono composte dei materiali più svariati e vengono trattate con i prodotti più disparati, non si può escludere completamente che alcuni di questi prodotti contengano componenti in grado di attaccare e ammorbidire la plastica. Collocare eventually un supporto antisdrucciolo sotto i piedini dell'apparecchio.

• Paragonare i dati tecnici con quelli del proprio fornitore di corrente. In caso di coincidenza, connettere il cavo di rete a una presa di corrente. I LED si accenderanno divertando di colore rosso e verde. Il caricatore è quando pronto per il funzionamento.

Caricare le pile

Pericolo!

Caricate escludamente pile ricaricabili al "Ni-Cd" e al "Ni-MH". Non caricate mai pile di altri tipo o batterie non ricaricabili. Queste ultime non sono adatte a venir caricate. Altrimenti il caricabatterie e lepile/batterie inesso inserte potrebbero venire danneggiati in modo irreparabile. Vi è pericolodi incendio nonché di esplosion!

① Avvertenza:

Badate ad insertire le pile negli scomparti delle sedi di carica posizionandole in accordo con la loro polarità. Altrimenti esse non vengono caricate.

• Introducete le pile nelle sedi di carica.
• Inserite le pile a blocco da 9 V nelle sedi di carica finché non scattano in posizione.

Si possono caricare individualmente da 1-6 pile:

4x tipo C o tipo D nei vani di carica da 1 a 4, o
- 4 x tipo AA o AAA nei vani di carica da 1 a 4, con in più 2 pile di tipo 9 Volt nei vani di carica 5 e 6.
- Il procedimento di carica ha inizio. Il Caricabatterie possiede un LED per agli vano di carica. I LED dei rispetti vani di carica在哪o strano il livello di carica delle singolepile.
- Nei primi 5 secondi, il caricabatterie esegue un test rapiido di capacité:

• Se il LED del vano di carica è acceso e di colore verde: capacità superiore al 90% .
• Se il LED del vano di carica lampeggia ed è di colore verde: capacità compresa fra l'80% e il 90%.
• IL LED del vano di ricarica si accende di lucerossa: capacità tra 70 - 80%.
• Il LED del vano di ricarica lampeggia di lucerossa:
  capacità inferiore al 70%

① Avvertenza:

Se il LED del vano di ricarica lampeggia di luce rosa per altre 5 secondi, le batterie ricaricabili non sono inserite correttamente nel vano oppure sono difettose.

Una volta misurata la capacité della pila, comincia il procedimento di carica.

Le diverseindicazioni hanno i seguenti significati:

• Il LED lampeggia a intervalli di un secondo, con colore rosso e verde (Non per le pile blocco da 9 V):

Le batterie ricaricabili vengono caricate e scarcate alternativamente. (Funzione Refresh: le pile vecchie o stoccate per lungo tempo vengono ri-pristinate)

• Il LED lampeggia a intervalli di mezzo secondo, con colore rosso e verde (salvo per la batteria ricaricabile pacchetto 9 V):

Se non è necessario rigenerare (funzione Refresh) le batterie ricaricabili, poiché sono vecchie o vanno magazzinate a lungo, avviene quando segue: le batterie ricaricabili vengono scaricate per ridurre al minimo dell'effetto memory.

• Il LED resta acceso alla lampeggiare ed è di colore rozzo:

le batterie ricaricabili vengono caricate con la massima corrente di ricarica.

• Il LED resta acceso alla lampeggiare ed è di colore verde:

lepilesonocompletamentecaricheel'accumulatorepassaallacarica dimantimento.

Avverenza!

Durante la carica le pile potrebbero diventare bollenti. Non toccate mai le pile! Sussiste il pericolo di usioni!

• Staccate il filo di allacciamento alla rete del caricabatterie alla presa di corrente e lasciate raffreddare le pile.

Dopo di ciò potete prelevare le pile caricate dal caricabatterie.

Calcolo del tempo di carica medio

Il procedimento di carica può essere più o meno lungo a seconda del tipo, dell'ètà e della carica re-sidua delle pile. I tempi di carica medi si possono calcolare con l'auto della segunte formula.

Ricordare che i tempi di carica sono comunque solo valori orientativi.

Tempo di carica (min.) =

Capacità della pila (mAh) x 1,5 x 60

Corrente di carica dell'apparecchio (mA)

Controllo automatico della carica/ Carica di mantenimento

Questo caricabatterie comanda il tempo di carica per pile ricaricabili al Ni-Cd e al Ni-MH separata-mente. Questo lavoro si basa sul procedimento - U (minus Delta U^

Con il Delta si definisco nella matematica le differenze.

"Minus Delta U" significa in quello caso una differenza di tensione negativa.

Questo riconoscimento della conclusione delprocesso di carica sfrutta il seguente effetto:se una pila viene caricata con corrente costante, la sua tensione continua ad augmentare. Tuttavia, una volta che una pila è completamente carica, la sua tensione raggiunge un valore massimo e poi cala leggermente in caso continuasse a venire alimentata con corrente elettrica.Questa leggera caduta di tensione viene rilevata dall'elettronica di caricamento e la caricaiene terminata. Il caricabatterie passaa automaticamente alla modalità „Carica di manenimento". Ciò significica che gli accumulatori non vengono più caricati con corrente continua bensi con brevi impulsi di corrente. In tal modo si impedisce l'autoscaricamento e gli accumulatori vengono mantutenuti in uno stato di carica completa.

Controllo del timer

Inoltre, l'apparecchio di caricabatterie dispone di un controllo del timer che dopo 15 ore passa automaticamente alla carica di mantenimento. Esso serve come ulteriore protezione dal caricamento excessivo, qualora il riconoscimento di carica non funzionasse a causa di una pila guasta.

Eliminare le anomalie di funzionamento

Il caricabatterie non在哪 alcun funzionamento

• Controllate se il cavo di allacciamento alla rete è correttamente inserito nella presa di corrente.
• Controllate se alla presa arrivava corrente. A tale scopo collegate a这对于 presa un'alto appearecchio elettrico funzionante.

Le pile inserte non vengono caricate

Controllate se le pile sono state inserte correttamente in base alla loro polarità.
- Controllate se avete inserto nel caricabatterie dellepileadatteavenircaricate.Sono adatte a tener caricate esclusivamente pile caricabili al Ni-CdealNi-MHdi tipo AAA/AA/C/De ablocco da 9V.
- Staccate il cavo di allacciamento alla rete nella presa di corrente e fate raffreddare l'apparecchio, in quanto probabilmente è stato attivato il disposativo di controllo della temperatura. Il controllo della temperatura interrompe il procedimento di carica non appena l'apparecchio raggiunge una temperaturaccessiva

Altri guasti di funzionamento

Siete pregati di rivolverVi ad uno dei nostri partner per l'assistenza in caso:

non fosse possibile eliminare i guasti di funzionamento nel modo descririto
- o durante l'esercizio del caricabatterie per batterie si dovessero presentare altre anomalie di funzionamento.

Pulizia

Pericolo!

Prima di agli pulizia staccare la spina. Sussiste il pericolo di scossa elettrica! Impedire che penetri umidità nell'apparecchio nel corso della pulizia!

Attenzione!

Nonutilizzare detergenti aggressivi o abrasivi, poiché essi potrebbero intaccare la superficie dell'apparecchio.

Pulire l'alloggiamento dell'caricabatterie escludamente con un panno asciutto. In caso di sporco resistente utilizzare un panno leggermente inumidito.

Non pulire mai a umido l'interno dei vani di carica. Per la pulizia utilizzare invece un pennello pulito e morbido.

Smaltimento

Non gettare per alcun motivo l'apparecchio insieme ai normali rifiuti domestici. Questo prodotto sottostà alla direttiva europea 2002/96/EC.

Smaltire l'apparecchio presso un'azienda autorizzata o presso l'ente comunale di smaltimento.

Rispettare le norme attualmente in vigore. In caso di dubbi, contattare l'azienda di smaltimento competente.

Pile

Non gettare assolutamente le pile insieme ai normali rifiuti domestici.

Le pile possono contentere sostanze tossiche dannose per l'ambiente. Smaltire pertanto le pile unicamente in conformità alle leggi vigenti.

Smaltire tutti i materiali d'imballo in conformità alle norme per il rispetto dell'ambiente.

Garanzia & assistenza

Questo appearecchio è garantito per tre anni a partire alla data di acquisso. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d'acquisso. In caso di interventi in garanzia, contattare Telefonicamente il proprio centro di assistenza. Solo in questo modo è possibile garantire una spedizione gratuite della merce. La garanzia vale solo per i difetti di materiale o fabbricazione, non per i danni da trasporto, parti soggette a usura o uomini a parti fragili come ad es. erruttori o accumulatorati. Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale.

La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti nella nostra filiale di assistenza autorizzata. Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia noniene prolongato in caso di un intervento in garanzia. Ciò valeanche per le componenti sostituite e riparate. I danni edifetti presenti più all'acquisto devono essere comunicati immediatamente dopo il disimballaggio, e non altre due giorni alla data di acquisto. Le riparazioni effettuate durante la scadenza del periodo di garanzia sono a pagamento.

IT Assistenza Italia

Tel.: [phone]

E-Mail: [e-mail]

IAN 68599

CH Assistenza Svizzera

Tel.: [phone] (0,08 CHF/Min.,
telefonia mobile max. 0,40 CHF/Min.)
E-Mail: [e-mail]

IAN 68599

Importatore

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com
