Producttype	Digitale camcorder
Merk	Aiptek
Model	T230
Afmetingen (L x B x H)	122 x 58 x 52 mm
Gewicht	210 g (met batterij)
Voeding	Oplaadbare lithium-ionbatterij 3,7 V
Batterijtype	Li-ion verwijderbaar
Batterijcapaciteit	800 mAh
Autonomie	Ongeveer 60 minuten opname
Videoresolutie	HD 720p (1280 x 720)
Foto resolutie	Tot 5 Mpx (geïnterpoleerd)
Digitale zoom	8x
LCD-scherm	2,7 inch, 230.000 pixels
Intern geheugen	Geen (SD/SDHC-kaart vereist)
Externe opslag	SD/SDHC-kaart tot 32 GB
Ingang/uitgang	USB 2.0, AV-uitgang, HDMI (afhankelijk van versie)
Hoofdfuncties	Video-opname, foto, digitale zoom, bewegingsdetectie
Onderhoud en reiniging	Reinig de buitenkant met een zachte, droge doek. Vermijd oplosmiddelen.
Veiligheid	Niet blootstellen aan vocht, schokken of overmatige hitte.
Beschikbare onderdelen	Batterij, oplader, USB-kabel, AV-kabel
Repareerbaarheid	Batterij door gebruiker vervangbaar. Overige reparaties door een professional.
Algemene informatie	Compact apparaat geschikt voor beginners. Gebruiksaanwijzing PDF beschikbaar.

Veelgestelde vragen - T230 AIPTEK

Hoe laad ik de batterij van de Aiptek T230 op?

Sluit de meegeleverde oplader aan op de DC-ingang van de camcorder en steek deze in het stopcontact. Het indicatielampje geeft de laadstatus aan. Volledig opladen duurt ongeveer 3 uur.

Welke geheugenkaart gebruiken met de T230?

De camcorder accepteert SD- en SDHC-kaarten tot 32 GB. Plaats de kaart in de daarvoor bestemde sleuf, met de contacten naar binnen.

Hoe zet ik video's over naar een computer?

Sluit de camcorder aan op de computer met de meegeleverde USB-kabel. Zet het apparaat aan in de modus Afspelen. De computer herkent de camcorder als een verwisselbare schijf. Kopieer uw bestanden.

Wat te doen als het scherm zwart blijft?

Controleer of de batterij is opgeladen en goed is geplaatst. Als het probleem aanhoudt, reset het apparaat door de batterij te verwijderen en na 30 seconden terug te plaatsen.

Hoe wis ik alle bestanden van de geheugenkaart?

Ga in het menu van de camcorder naar Instellingen en dan Formatteren. Bevestig. Let op: deze actie verwijdert alle gegevens.

De zoom werkt niet, wat te doen?

Zorg ervoor dat u zich in de opnamemodus bevindt. Digitale zoom is niet beschikbaar in de fotomodus. Probeer de toetsen W (wide) en T (tele) te gebruiken.

Hoe maak ik een foto tijdens video-opname?

De T230 maakt het mogelijk een foto te maken tijdens een video door op de speciale ontspanknop te drukken. De kwaliteit kan echter lager zijn.

Wat is de maximale videoresolutie?

De maximale videoresolutie is 1280 x 720 pixels (HD 720p) bij 30 beelden per seconde.

Hoe reset ik naar fabrieksinstellingen?

Ga naar Menu > Configuratie > Reset. Bevestig met Ja. De instellingen worden teruggezet naar de standaardwaarden.

Het apparaat gaat niet meer aan, batterij vol?

Probeer de batterij te verwijderen, wacht 10 seconden en plaats deze terug. Als dat niet werkt, sluit de oplader aan en zet het aan. Als nog steeds niets, neem contact op met de klantenservice.

GEBRUIKSAANWIJZING T230 AIPTEK

Beste gebruiker, bedankt voor de aankoop van dit product.

We hebben heel wat tijd en moeite gestopt in de ontwikkeling ervan en we hopen dat u jarenlang zorgeloos zult kunnen genieten van uw nieuwe aankoop.

FCC- Compliantieverklaring:

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke ruis veroorzaken en (2) dit apparaat dient ontvangen ruis te accepteren, inclusief ruis die ongewenste werking kan veroorzaken.

Dit apparaat is getest en voldoet aan de beperkingen voor een digitaal apparaat in Klasse B, conform Deel 15 van de FCC-regels. Deze

beperkingen zijn ontwikkeld om redelijke bescherming te bieden tegen schadelijke ruis in residentiële installaties. Dit apparaat genereert, gebruikt en kan radiofrequente energie afgeven, en indien het niet geïnstalleerd en gebruikt wordt conform de instructies, kan het schadelijke ruis veroorzaken aan radiocommunicatie.

Er bestaat echter geen garantie dat er geen ruis optreedt in een bepaalde installatie. Als het apparaat ruis veroorzaakt in de ontvangst van radio- en televisie-uitzendingen, wat vastgesteld kan worden door het apparaat in en uit te schakelen, wordt u aangeraden de ruis te corrigeren door een of meer van onderstaande methoden toe te passen:

• Verstel of verplaats de ontvangstantenne.
• Zet het apparaat verder van de ontvanger af.
• Sluit het apparaat aan op een ander stopcontact dan dat van de ontvanger.
• Raadpleeg de verkoper of een ervaren radio/televisiemonteur voor andere oplossingen.

U wordt gewaarschuwd dat iedere wijziging of aanpassing aan het apparaat die niet uitdrukkelijk is goedgekeurd door de instantie die verantwoordelijk is voor compliantie, kan leiden tot een ontzegging van uw bevoegdheid een dergelijk apparaat te gebruiken.

Veiligheidsrichtlijnen:

1. Laat de camcorder niet vallen, prik er geen gaten in of demonteer het toestel niet, anders vervalt de garantie.
2. Vermijd elk contact met water en droog uw handen voordat u de camera gebruikt.
3. Stel de camcorder niet bloot aan hoge temperaturen of direct zonlicht. Dit kan schade veroorzaken aan de camcorder.
4. Ga voorzichtig om met uw camcorder. Druk niet te hard op de behuizing van de camcorder.
5. Voor uw veiligheid is het afgeraden de camcorder te gebruiken bij stormweer of bliksem.
6. Gebruik geen batterijen met verschillende specificaties. Dit kan ernstige schade veroorzaken.
7. Verwijder de batterijen als u de camcorder langere tijd niet gebruikt. Een versleten batterij kan de functionaliteit van de camcorder beïnvloeden.
8. Verwijder de batterij als deze tekenen van lekkage of vervorming vertoont.
9. Gebruik uitsluitend accessoires die door de fabrikant worden geleverd.
10. Houd de camcorder buiten het bereik van kleine kinderen.
11. Explosiegevaar als de batterij wordt vervangen door een onjuist type.
12. Gooi de gebruikte batterijen weg volgens de instructies.

Als het einde van de levensduur van het product is bereikt, moet u alle mogelijke componenten recyclen.

Batterijen en oplaadbare batterijen mogen niet bij het huishoudelijke afval worden gegooid. Lever ze af bij uw lokale dienst voor recycling.

Samen kunnen we helpen bij de bescherming van het milieu.

De camcorder voorbereiden

Inhoud verpakking

In de verpakking moeten de volgende elementen zitten. Mocht er een of meerdere elementen ontbreken of beschadigd zijn, neem dan onmiddelijk contact op met uw dealer.

Camcorder•

CD-ROM·

Gebruikershandleiding•

USB/AV combo kabel•

AA batterijen × 2•

Polsriem•

Product overzicht

Aan de slag

De batterij plaatsen

1. Zet het LCD paneel/ scherm [8] in Gesloten positie.
2. Open het batterijdeksel [12].
3. Plaats de 2x AA alkaline batterijen in de camera. Let op dat de polarisaties van de batterijen gelijk zijn met de afbeelding.
4. Sluit het batterijdeksel [12].

De Micro SD kaart insteken

Deze DV camcorder (camera) heeft een ingebouwd intern geheugen. Dit geheugen kan worden uitgebreid met een microSD geheugenkaart (niet inbesloten in de standaardverpakking).

1. Schakel eerst de DV camcorder (camera) in.
2. Steek de microSD kaart in de richting zoals op de afbeelding. Steek het voorzichtig in totdat het het eind van de micro kaartgleuf [6] bereikt.
3. Schakel de DV camcorder (camera) in. Als de kaart goed is ingestoken, zal het icoon (verschijnen op de display.
4. Druk de kaart een beetje in om het te verwijderen totdat het er vanzelf uitspringt.

* Plaats de micro SD kaart er niet in en haal het eruit wanneer de DV (camera) is ingeschakeld, of de DV (camera) schakelt automatisch uit.

* Er is maar een goede richting voor het plaatsen van de micro SD kaart in de gleuf. Forceer de kaart niet in de gleuf, anders worden de DV (camera) en micro SD kaartgleuf allebei beschadigd.
* De micro SD kaart moet eerst worden geformatteerd voordat video en afbeeldingen worden genomen.

The camcord aan/uitschakelen

Om de camcorder aan te schakelen, open of het LCD panael / scherm [8] of druk 3 seconden op de Power & Icon Aan / Uit [19] toets.

Om de camcorder uit te schakelen, sluit of het LCD paneel / scherm [8] of druk 3 seconden op de Power & Icon Aan / Uit [19] toets.

Als het niet aanschakelt, controleer dan of de volgende punten zijn uitgevoerd:

1) De batterij is correct geladen;
2) De geladen batterij heeft voldoende vermogen.

LCD indicators lezen

Nr. Item Optie
a Batterij indicator	De batterijen zijn vol.De batterijen zijn leeg.Batterij laag, de DV schakelt uit.
b Zoom ratio indicator 1.00~8.00
c Geselecteerde modus	Fotografie modus.Video's vastlegmodus.
d Normaal / Macro modus indicator	Normale modus (0.5m - oneindig).acro modus (11cm -18cm).
e Video resolutie VGA/QVGA/D1
f Geheugenbron	cro SD kaartIntern geheugen
g Beeldcentrum
h Telindicator	Geeft resterende tijd weer in DV modusGeeft afbeeldingen links weer in DC modusGeeft opnametijd tijdens opnemen weer
i Een shot / Continu schieten	Een shot3 continue shots
j Flash indicator	Force flash: Flash ingeschakeld in elke omgeving.Auto Flash: De camera bepaald of de flash Wordt gebruikt of niet.Geen Flash : De flash is uitgeschakeld.
k Datum
l Fotomodus
m Beeldresolutie	VGA/ 3M/ 5M/ 8M/ 12M
n Witbalans	Auto (Standaard)Daglicht Volfraam [7H7S]Fluorescent
o Handbewegende indicator	De afbeeldingen lijken wazig te zijn door handbeweging in laag licht.
p Stabilisator indicator	Melding betekent dat u de stabilisator functie heeft ingeschakeld.

Geeft resterende tijd weer in DV modus

Geeft afbeeldingen links weer in DC modus

Geeft opnametijd tijdens opnemen weer

Kies uw eigen taal alvorens de camcorder te gebruiken

1. Druk op de Menu [18] toets om het menu op te roepen.
2. Druk op de Rechts/ EV± [17] toets om het instelmenu te selecteren.
3. Gebruik de Zoom toets/ Omhoog & Omlaag [2] toets om te navigeren naar de taal. Druk op de Photo modus & Sluiter/ OK [1] toets om het taalmenu op te roepen.
4. Gebriuik de Zoom toets/ Omhoog & omlaag [2] toets om de taal te kiezen die u wilt en druk op de Fotomodus & Sluiter/ OK [1] toets om te bevestigen.
5. Druk op de Menu [18] toets om het menu af te sluiten.

Een videoclip opnemen

1. Stel de focus in op een geschikte stand met de Macro switch schakelaar [9].

Normaal, kunt u de focus instellen op ( ) door de meeste filmcondities.

Selecteer () alleen voor close-ups.

▲	0.5m – oneindig
	11cm –18cm

Scherpstelinstellingen

1. Druk op de VIDEO modus/ RECORD [3] toets ( ) om te beginnen met opnemen.
2. Gebruik de Zoom toets/ Omhoog & Omlaag [2] toets (+/-) om het scherm in of uit te zoomen.
3. Druk nog een keer op de VIDEO modus/ RECORD [3] toets ( ) om de opnamen te stoppen.

Een foto maken

1. Stel de scherpstelling in op de gewenste instelling. Voor de meeste opnameomstandigheden stelt u de scherpstelling normaal in op (Selecteer alleen () voor close-ups.
2. Gebruik de Zoom toets/ Omhoog & Omlaag [2] toets (+/-) om het scherm in of uit te zoomen.
3. Druk op de Photo modus & Sluiter/ OK [1] (1 om een stilstaand beeld vast te leggen.

▲	0.5m – oneindig
	11cm -18cm

Scherpstelinstellingen

Opmerking: Het flashlicht is niet beschikbaar available wanneer en de continue shot ( ) modus worden gebruikt.

Opmerking: De continue shot functie is niet beschikbaar wanneer de Scene modus instelling Nacht modus is.

Opmerking: Wanneer in laag licht, kan het handbewegende icoon (verschijnen, omdat de genomen afbeeldingen wazig kunnen zijn door handbeweging.

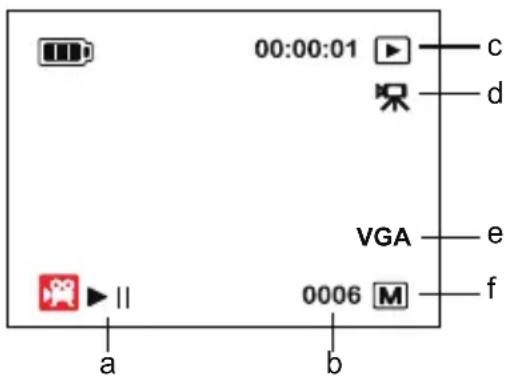

Stilstaand beeld of videoclip afspelen

Om de opgenomen video's/afbeeldingen af te spelen, druk op de Terugspeel [4] (▶) toets.

1. Om een stilstaand beeld of videoclip af te spelen, gebruik de Links/ Flashlicht [16] toets voor het laatste bestand en de Rechts/ EV± [17] toets voor het volgende bestand. Het bestand NO word onder in het scherm weergegeven. Om een videoclip af te spelen, druk op de VIDEO modus/ RECORD [3] toets.
2. Gebruik de Zoom toets omhoog en omlaag om het stilstaand beeld in/uit te zoomen.
3. Pan functie: Na inzoomen, kunt u de links of rechts toets indrukken voor de Pan functie. Druk nog een keer op de links of rechts toets om van het ene eind van de afbeelding naar het andere eind te gaan.

Nr. Item
a Afspelen / Pauze
b Bestandsnummer
c Terugspeelmodus
d Videobestand of fotobestand
e Resolutie (VGA/QVGA/D1)
f	Geheugenbron (Mern geheugen /Micro SD kaart)

Exporteren naar een TV

Het tv-systeem verschilt afhankelijk van het gebied. Raadpleeg "Geavanceerde instellingen" voor meer informatie als u de tv-uitgangsinstelling moet aanpassen, (Taiwan: NTSC;

Amerika: NTSC; Europa: PAL; China: PAL)

1. Zet uw tv aan en schakel de tv naar de AV-modus.
2. Verbind de audio en video uiteinden van de USB /AV combo kabel met de TV.
3. Verbind het andere uiteinde van de USB /AV combo kabel met uw camcorder.
4. Schakel de camcorder in.
5. Stilstaand beeld of videobeeld afspelen. Gebruik de Links/ Flash licht [16] toets voor laatste bestand En de Rechts/ EV± [17] toets voor volgend bestand. Het bestandsnummer wordt weergegeven aan de onderkant van het scherm. Om een videoclip af te spelen, druk op de VIDEO modus/ RECORD [3] toets.

1. Gebruik de Zoom toets Omhoog en omlaag om op een stilstaand beeld in of uit te zoomen.

Navigeren door het menu

Icoon Omschrijving

Fotomodus & Sluiter/ OK [1] Om de selectie te bevestigen.

Zoom toets / Omhoog & omlaag [2] Navigeert omhoog en omlaag door de instellingen.

Links/ flash licht [16] Kiest linkerzijde van menu of sluit af.

Rechts/ EV± [17] Kiest rechterzijde van menu

Menu [18] Opent het menu of verwijdert de foto.

Geavanceerde instellingen

Menu instellen ( )opties

Foto instellen

Druk op Photo modus & Sluiter/OK [1] om de fotomodus op te roepen en druk eenmaal op de Menu [18] toets voor de foto instelmodus. Gebruik de Zoom toets/Omhoog & Omlaag [2] toets om de selectie te kiezen die u wilt. Druk op de Photo modus & Sluiter/OK [1] toets voor de instelling die u wilt wijzigen.

Item Optie Omschrijving
Afmeting VGA/ 3M/ 5M/ 8M/ 12M Resolutie set
Kwaliteit Fijn/Standaard/Economisch Afbeelding kwaliteit
Scene modus	Auto/ Sport/ Nachtt/ Portret/Landschap/ Achterbelichting	Scene geselecteerd voor verschillende modi
EV Setup	0.0,+/-1/3, +/-2/3, +/-1.0, +/-4/3, +/-5/3, +/-2.0	Niveau van belichting
Witbalans	Auto (Standaard) Automatische witbalans
	Daglicht	Witbalans geselecteerd voor daglicht omgeving
	Bewolkt	Witbalans geselecteerd voor bewolkte omgeving
	Wolfraam	Witbalans geselecteerd voor wolfraam belichting
	Fluorescent	Witbalans geselecteerd voor Fluorescerende omgeving
ISO Auto/ 100/ 200/ 400 ISO
Kleur	Standaard/ Vivid/ Sepia/Monochroom	Selecteer kleurmodus
Verzadiging Normaal/ Hoog/ Laag Verzadigingsmodus selecteren
Scherpte Normaal/ Hard/ Zacht Scherptemodus selecteren
Zelftimer	Uit Zelftimer uitschakelen
	2, 10, 10+2 Seconden	Stel de vertaagtijd in op 2s, 10s of 10+2s voor het nemen van een afbeelding
Tijdstempel Uit/ Alleen datum/ Datun&Tijd		Zet een datumstempel op elke foto en video in formaal JJJJ.MM.DD
Continu schieten Aan/ Uit		Neemt een enkele afbeelding of 3 continue afbeeldingen
Gezichtsherkenning	Uit/ Gezichtsherk./ Smile herk./	Selecteer gezicht of smile herkenningsmodus

Video instellen

Druk op de VIDEO modus/RECORD [3] toets om de videomodus op te roepen en druk eenmaal op de Menu [18] toets voor de video instelmodus. Gebruik de Zoom toets/ Omhoog & Omlaag [2] toets om de selectie te kiezen die u wilt. Druk op de Foto modus & Sluiter/OK [1] toets voor de instelling die u wilt wijzigen.

Item Optie Omschrijving

Afmeting VGA/QVGA/D1 Video afmeting selecteren
EV instelling	0.0,+/-1/3, +/-2/3, +/-1.0, +/-4/3, +/-5/3, +/-2.0	Niveau van belichting
Witbalans	Auto (Standaard) Automatische witbalans
	Daglicht Witbalans geselecteerd voor daglicht omgeving
	Bewolkt Witbalans geselecteerd voor bewolkte omgeving
	Wolfraam Witbalans geselecteerd voor wolfraam belichting
	Fluorescent	Witbalans geselecteerd voor Fluorescerende omgeving

Instellen

In foto/video instelmodus, druk op de Rechts/ EV± [17] ▶ toets om het instelmenu op te roepen. Gebruik de Zoom toets/ Omhoog & Omlaag [2] toets om de selectie te kiezen die u wilt en Foto modus & Sluiter/ OK [1] om de instelling te bevestigen.

Item Optie Omschrijving

Formatteren Annuleren/ Uitvoeren Geheugenkaart of intern geheugen formatteren.
Taal	Engels (Standaard)/T-Chinees/V-Chinees/Frans/Duits /Italiaans/Spaans/Portugees /Nederlands	Schermtaal selecteren
Auto Uit Uit / 1min / 3min / 5min		Auto uitschakelen in 1min, 3min(standaard) indien niet in gebruik
Systeem Reset Annuleren / Uitvoeren Standaardinstellingen terugzetten
Licht Frequentie	50 Hz	Europese stroomfrequentie
	60 Hz	Amerikaanse stroomfrequentie
TV -uitvoer	NTSC	Amerikaans en Japans videoformaat
	PAL	Europees videoformaat
Datum invoer	Uit/ Set Datum instellen
Geluidseffect	Aan / Uit	Geluidseffect aan/uitzetten
Opmerking: Om het menu te verlaten, druk op de Menu [18] toets.

Afspelen instellingen

Druk op Afspelen [4] om de afspeelmodus op te roepen en druk eenmaal op de Menu [18] toets voor de AFSPELEN instelmodus. Gebruik de Zoom toets/ Omhoog & Omlaag [2] toets om de selectie te kiezen die u wilt en Foto modus & Sluiter/ OK [1] om de instelling te bevestigen

Item	Optie	Omschrijving
Verwijderen	Een / Alles / Selecteren	Foto selecteren om te verwijderen
Kopieren naar kaart	Annuleren / Uitvoeren	Foto selecteren om naar de microSD kaart te kopieren
Diashow	3 sec. /5 sec. /10 sec.	De diashow tijd selecteren
Beschermen	Een / Alles / Selecteren	Foto selecteren om te beschermen
Thumbnail	Uitvoeren	Thumbnail instelling instellen
Geluidssterkte	1~8	Geluidssterkte instellen

Specifications

Item Omschrijving

Extern geheugen Micro SD gleuf (SDHC kaart), op tot 16GB SDHC
Digitale zoom 8X
Bestandsformaat AVI (M-JPEG), JPEG
LCD scherm 6.1 cm (2.4") (480RGB x 234)LCD met 270° rotatie
TV-uit NTSC/PAL systeem ondersteund
Lens specificaties Vaste focus, 2 stappen
Sluitertijd 1/8 tot 1/4000 seconden
Vochtigheid 0\~90%
Werkingstemperatuur 0\~40°C
Ingebouwde microfoon Ja
Ingebouwde luidspreker Ja

	2 seconden: Neemt foto na het indrukken van de sluiter.10 seconden: Neemt foto na het indrukken van de sluiter.
Zelftimer	10+2 seconden: Neemt foto na het indrukken van de sluiter binnen 10 seconden en daarna neemt het 2 seconden foto’s per keer totdat de gebruiker de sluiter indrukt om te stoppen.

Interface USB 2.0
Batterij 2x AA alkaline batterijen (1.5 V); Oplaadbare batterij toegestaan
Afmetingen 107.8x32.8x69.5mm
Gewicht 110g (zonder batterij binnenin)
Opmerking: Specificaties zijn onderhevig aan verandering zonder voorafgaande notificatie.

Probleem oplossen

Probleem Oorzaak Oplossing
Kanapparaat niet aanschakelen.	1. Lage batterijvoeding.2. Batterij geplaatst met verkeerde polen.	Vervangen of batterij goed plaatsen
Foto's kunnen niet worden opgeslagen tijdens schieten.	De geheugenkaart of het intern geheugen is niet goed geformatteerd.	Formatteer het geheugen in SETUP modus van de camera. Raadpleeg deel 5.3.
Flash werkt niet Batterijvoeding te laag		Vervangen door een nieuwe ALKALINE batterij.
De foto's zijn overbelicht.	Flashlicht instellen op force modus in een heldere omgeving.	Flash licht instellen op Auto modus
De foto's zijn wazig.	1. De DV (camera) is niet stevig Vastgehouden.2. De lens van de DV (camera) is vuil.3. De DV (camera) is ingesteld op de verkeerde macromodus..	1. Houd de DV (camera) goed vast totdat het piept tijdens het maken van een video of photo.2. Maak de lens schoon met een droge zachte doek.3. Stel de macromodus in op de afstanden van het onderwerp.

ยินดีต้อนรับ:
