e-Vivacity - Scooter PEUGEOT - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische scooter
Merk	Peugeot
Model	e-Vivacity
Afmetingen (L × B × H)	1950 × 670 × 1150 mm
Leeggewicht	120 kg
Actieradius	Ongeveer 80 km (afhankelijk van gebruiksomstandigheden)
Accu	Lithium-ion 48 V / 24 Ah (verwijderbaar)
Motor	Elektrische middenmotor, nominaal vermogen 3 kW
Remmen	Schijfrem voor, trommelrem achter
Maximumsnelheid	45 km/u (begrensd, bromfietscategorie)
Banden	Voor: 120/70-12, Achter: 130/60-13
Verlichting	LED-koplamp, LED-achterlicht en knipperlichten
Belangrijkste functies	Sleutelloze start, digitaal dashboard, USB-aansluiting voor het opladen van smartphones
Onderhoud en reiniging	Reinigen met een zachte doek, hogedrukreinigers vermijden. Controleer regelmatig de bandenspanning en de staat van de remmen
Veiligheid	Stuurslot, accu-uitschakelaar, regeneratief remmen
Onderdelen en repareerbaarheid	Onderdelen verkrijgbaar bij Peugeot-dealers. Accu vervangbaar, motor en controller repareerbaar door een professional
Algemene informatie	Goedgekeurd voor twee personen, fabrieksgarantie van 2 jaar, accu garantie 1 jaar of 10.000 km

Veelgestelde vragen - e-Vivacity PEUGEOT

Hoe laad ik de accu van de Peugeot e-Vivacity op?

De verwijderbare lithium-ion accu wordt opgeladen via een gewoon stopcontact (230V). Verwijder de accu uit de scooter, sluit de meegeleverde lader aan en verbind deze met de accu. De volledige oplaadtijd is ongeveer 4 tot 5 uur. Gebruik uitsluitend de originele lader.

Wat is de werkelijke actieradius van de e-Vivacity?

De aangegeven actieradius is 80 km onder optimale omstandigheden. In werkelijk gebruik (stad, heuvels, temperatuur) varieert deze tussen 50 en 70 km. Om de actieradius te maximaliseren, rijd soepel en vermijd harde acceleraties.

Kan ik met deze scooter in de regen rijden?

Ja, de Peugeot e-Vivacity is ontworpen voor gebruik in de regen. De elektrische componenten zijn waterdicht. Vermijd echter diepe plassen en reinig de remmen regelmatig. Zorg ervoor dat de accuconnectoren droog zijn voordat u ze aansluit.

Hoe onderhoud ik de elektromotor?

De elektromotor vereist vrijwel geen onderhoud. Houd de koelribben schoon en controleer de bevestiging van de kabels. Raadpleeg bij abnormaal geluid een gespecialiseerde monteur.

Wat te doen als de accu niet meer oplaadt?

Controleer eerst de aansluitingen en het stopcontact. Als de lader niet aangaat, test hem dan op een andere accu. Als het probleem aanhoudt, neem contact op met een Peugeot-dealer. Demonteer nooit zelf de accu.

Welke banden zijn geschikt voor de e-Vivacity?

De originele banden hebben de afmetingen Voor 120/70-12 en Achter 130/60-13. Vervang ze door banden van dezelfde maat en belastingsindex. Michelin (City Grip) of Pirelli (Diablo) banden zijn geschikt.

Hoe start ik de scooter zonder sleutel?

De e-Vivacity is uitgerust met sleutelloze start. Houd de transponder bij u, activeer het contact door de knop rechts op het dashboard te draaien en druk vervolgens op de startknop. Een groen lampje bevestigt dat de motor loopt.

Wat is het maximaal toegestane laadgewicht?

Het totale gewicht (bestuurder + passagier + bagage) mag niet meer dan 180 kg bedragen. Houd u aan deze limiet voor de veiligheid en levensduur van de scooter.

Waar vind ik onderdelen?

Onderdelen (remblokken, banden, accu, enz.) zijn verkrijgbaar bij Peugeot Motocycles-dealers of online op gespecialiseerde sites. Gebruik het serienummer van de scooter om compatibele onderdelen te identificeren.

Het digitale dashboard geeft een foutcode weer, wat moet ik doen?

Raadpleeg de gebruikershandleiding voor de betekenis van de codes. Veelvoorkomende codes zijn: E01 (motor oververhit), E02 (accu defect), E03 (gasklep defect). Schakel de scooter uit, wacht 10 minuten en start hem opnieuw. Als de code aanhoudt, neem contact op met een professional.

GEBRUIKSAANWIJZING e-Vivacity PEUGEOT

Veiligheidsinstructies 2

Kenmerken....3

Te gebruiken producten.... 3

Informatie met betrekking tot de handlelding.... 4

Beschrijving van het voertuig 5

Instrumenten....6

Functies van de display 7

De verschillende werkingsmodi....7

Bedieningen....8

Inrichtingen....9

Aansluiting accessoires 9

Functies van de sleutelschakelaar 9

Controles vóór gebruik....9

Controle vóór vertrek 9

Aanwijzingen voor inschakeling en bediening ....10

Waarschuwing.... 10

Rijden.... 10

Starten 10

Optrekken en vertragen.... 10

Remmen 10

Het voertuig stilleggen en parkeren.... 10

Specifieke belangrijke punten.... 11

Startonderbreker met transponder.... 11

Tractiebatterl 11

Laadsnoer....11

Lading van de tractiebatterij.... 11

Autonomie / Energiebesparing 12

Controle van de vloelstofpellen.... 12

Buitenbanden.... 12

Zekeringen 13

Vervangen van de gloeilampjes.... 13

Afstellen van de koplampen.... 14

INLICHTINGEN

U heeft zojuist een voertuig van het merk Peugeot aangeschaft.

Wij danken u voor het vertrouwen dat u ons geschonken heeft.

Wij raden u aan deze handleiding aandachtig door te lezen alvorens dit voertuig de gebruiken.

Deze gebruikshandleiding, die u altijd in de bagageruimte van het voertuig dient te bewaren, bevat naast de aanwijzingen met betrekking tot het gebruik, de controles en het onderhoud van het voertuig tevens belangrijk veiligheidsinstructies die de gebruiker en derden voor ongelukken kunnen behoeden.

Deze handleiding verstrekt u talloze tips en aanwijzingen om uw voertuig in een optimale staat te houden.

Uw erkende dealer kent uw machine tot in de details, beschikt over originele reserveonderdelen en specifiek gereedschap, kan u adviseren en op optimale wijze het benodigde onderhoud aan uw voertuig uitvoeren volgens een vooraf opgesteld schema zodat u altijd van optimaal en veilig rijplezier kunt genieten.

VOORSTELLING

Uw elektrische scooter is uitgerust met een motor synchroon met permanente magneten van 33 volt. Deze worden gevoed door een tractiebatterij die bestaat uit twee modules van 24 volt van het type Lithium-Ion die gerecycleerd en herbruikt kunnen worden.

Deze emissieloze motor is uitgerust met zowel een systeem voor energierecuperatie wanneer u vertraagt waardoor opnieuw stroom naar de tractiebatterij gevoerd wordt, als een achteruitversnelling om manoeuvers aan lage snelheid te vergemakkelijken.

Tellers registreren, beheren en controleren de opdrachten van de chauffeur, het verbruik aan elektrisch vermogen en de veiligheidsvoorzieningen.

Het voertuig beschikt over 1 of 2 opladers waarmee u de tractiebatterij opnieuw kunt opladen (naar gelang het model).

VEILIGHEIDSINSTRUCTIES

Gebruikers die geen ervaring hebben met motorvoertuigen op twee wielen dienen zich vertrouwd te maken met het voertuig alvorens de weg op te gaan. Wij raden u het dan ook ten strengste af het voertuig aan een onervaren persoon uit te lenen.

Voor het gebruik van een tweewieler bent u, naar gelang de cilinderinhoud, volgens de van kracht zijnde wet verplicht over een rijbewijs te beschikken of een specifieke rijstage af te leggen bij een erkende rijschool.

Het dragen van een goedgekeurde helm is eveneens verplicht, zowel voor de gebruiker als voor zijn/haar passagier. Het wordt tevens aangeraden handschoenen en een veiligheidsbril alsmede reflecterende kleding te dragen die geschikt is voor het gebruik van dit motorvoertuig op twee wielen.

In sommige landen verbiedt de van kracht zijnde wetgeving het vervoeren van passagiers. In overige landen zijn de gebruikers van gemotoriseerde tweewielers verplicht over een WA verzekering te beschikken om passagiers en derden tegen eventuele tijdens ongelukken veroorzaakte schade of letsel te beschermen.

Rijden onder invloed van alcohol, verdovende middelen of bepaalde medicijnen is strafbaar en gevaarlijk voor uzelf en derden.

Een te hoge rijsnelheid is één van de grootste oorzaken van ongelukken. Neem de verkeersborden en -informatie in acht en pas uw snelheid aan op de weersomstandigheden.

De bagagedragers en koffers, goedgekeurd door PEUGEOT SCOOTERS, zijn apart verkrijgbaar (naar gelang het model). Neem de montage-aanwijzingen in acht en overschrijd niet de toelaatbare transportbelasting die naar gelang de inrichting 3 tot 5 kg bedraagt.

Het is verboden niet doorPEUGEOT SCOOTERS goedgekeurde losse onderdelen, die de technische kenmerken of werkprestaties van het voertuig wijzigen, te monteren. Alle wijzigingen doen de garantie vervallen. Het voertuig is hierdoor tevens niet meer conform aan de door de erkende diensten goedgekeurde versie.

De door de Richtlijn 97/24/EG verplichte identificatiegegevens staan vermeld op het controlelabel van het voertuig. Dit label vormt een maatregel tegen het opvoeren van tweewielige bromfietsen en tweewielige motorvoertuigen met een kleine cilinderinhoud.

Enkel een erkend hersteller mag een elektrisch apparaat op uw scooter, dat een mogelijk gevaar vormt, herstellen.

Uw scooter wordt aangedreven door een elektrische motor die geen geluid voortbrengt. Het wordt aangeraden nabij bepaalde verkeerszones zoals voetgangers- of fietszones uw aanwezigheid duidelijk te maken aan andere weggebruikers door verschillende geluidssignalen, waarmee dit voertuig uitgerust is, te gebruiken.

Er kan een gaslek gedetecteerd worden als niet aan alle onderstaande voorwaarden voldaan wordt (abnormale gebruiksomstandigheden).

• Overbelasting van de tractiebatterij door een oplader te gebruiken die niet door PEUGEOT SCOOTERS erkend is.
- Oververhitting van de tractiebatterij als gevolg van een laadfout of omdat het voertuig in een zone geparkeerd werd waar de temperatuur hoger dan 40°C is.
- Kortsluiting tussen de polen van de tractiebatterij, kortsluiting door een ingreep op de kabelset of op een van de onderdelen van het voertuig.

In dit geval : Wij raden u aan het voertuig door een erkende dealer te laten controleren.

KENMERKEN

Typenummer
V3AFAA Versie 45 km/uur
V3AGAA Versie 25 km/uur
Afmetingen in mm
Lengte 1910
Breedte 680
Hoogte 1168
Wielbasis 1338
Gewicht in kg
In rijklare toestand 115
Toelaatbare maximum.Gecumuleerde gewicht van het voertuig, de gebruiker,de passagier, deaccessoires en de bagages	290
Inhoud in liter
Splitterolie 0.1
Motor
Type		Driefasige synchrone motormet permanente magneten
Vermogen 3 KW
Spanning 33 V

Afmeting banden
Voorband 120/70-12
Waarden van de lading en de minimale snelheid	37B
Achterband 120/70-12
Waarden van de lading en de minimale snelheid	51B
Druk in bar
Voorband 1.8
Achterband 2.2

Verlichting
Gloeilampje koplamp 12V-35	35W
Gloeilampjes knipperlichten 1	2V-2.3W
Gloeilampje achter-/stoplicht	12V-21/5W

Tractiebatterij
Type	2 modules Lithium-ion
Spanning	24 V x2
Capaciteit	45 Ah tot 20°C

TE GEBRUIKEN PRODUCTEN

Splitterolie

SAE 80W90 API GL4

Remvloeistof

DOT 4

Vorkolle

SAE 10W

De specifieke inlichtingen kunnen herkend worden aan de volgende symbolen :

Recycleerbaar

Geeft aan dat het product of de verpakking gerecycleerd kan worden.

Irriterend

Het product kan de huid, de ogen en de ademhalingsorganen irriteren.

Vermijd contact met de huid en kleding. Draag handschoenen, een veiligheidsbril en werkkleding zoals een katoenen stofjas. Adem de dampen niet in. Bij contact overvloedig afspoelen met stromend water.

Ontvlambaar

Houd op afstand van vlammen of hittebronnen (barbecue, radiator, verwarming...). Stel het product niet bloot aan direct zonlicht.

Bijtend

Het product kan levende weefsels of overige oppervlakken beschadigen.

Vermijd contact met de huid en kleding. Draag handschoenen, een veiligheidsbril en werkkleding zoals een katoenen stofjas. Adem de dampen niet in. Bij contact overvloedig afspoelen met stromend water.

Explosief

Vermijd schokken, wrijving, vonken en warmte.

Schadelijk voor het milieu

Het product is schadelijk voor de fauna en flora. Werp het product niet weg in afvalbakken, gootstenen of in de vrije natu

Breng het product bij voorkeur naar de dichtstbijzijnde vuilstortplaats.

Giftig

Het product kan ernstige schade aan de gezondheid toebrengen bij inademing, inname, of huidcontact. Vermijd direct contact

met het lichaam zelfs via inademing. Raadpleeg, indien u zich niet lekker voelt, direct een arts.

Niet in de afvalbak werpen

Eén van de bestanddelen van het product is giftig en kan schadelijk zijn voor het milieu. Werp het oude product niet in de afvalbak

maar breng het terug naar de verkoper of werp het in een specifieke afvalbak voor chemisch afval.

Veiligheid van personen

Risicovolle handelingen voor personen.

Het (zelfs gedeeltelijk) niet naleven van deze aanwijzingen kan ernstig afbreuk doen aan de veiligheid van personen.

Belangrijk

Risicovolle handelingen voor het voertuig.

Duidt op specifieke procedures die opgevolgd moeten worden om schade aan het voertuig te voorkomen.

Opmerking

Moeilijke handeling.

Duidt op een opmerking die informatie verstrekt om de procedure te vergemakkelijken.

BESCHRIJVING VAN HET VOERTUIG

1. Remhendels
2. Dashboard
3. Laadsnoer
4. Anti-manipulatie label
5. Zekeringen
6. Handgreep
7. Motornummer
8. Middenstandaard
9. Voetsteun passagier
10. Zijstandaard
11. Constructieplaatje / Chassisnummer

12. Tassenhaak

13. Remvloeistofpeil

14. Opening bergvak
15. Bergvak voorzijde
16. Zadel
17. Bergvak onder zadel
18. Aansluiting accessoires
19. Gashendel
20. Sleutelschakelaar / Opening zadel

Bij iedere inschakeling, na een druk op de startknop, schijnt het licht en wordt het bedieningspaneel geactiveerd : De werking van de displaysegmenten en van alle controlelampjes wordt automatisch getest.

1. Controlelampje koplamp Bij inschakeling van het contact, na een druk op de startknop, licht het controlelampje gedurende 3 seconden op.

2. Controlelampje knipperlicht Bij inschakeling van het contact, na een druk op de startknop, licht het controlelampje gedurende 3 seconden op.

Bij een doorgebrand lampje van een knipperlicht, wordt de knipperfrequentie van het controlelampje en het andere knipperlicht verhoogd om de bestuurder op een storing te wijzen.

Een pieptoon zorgt ervoor dat de bestuurder de knipperlichten niet vergeet.

1. Diagnoselampje transponder Bij inschakeling van het contact, na een druk op de startknop, licht het controlelampje gedurende 3 seconden op, gevolgd door een korte verlichting en gaat het vervolgens uit als er niets abnormaals gebeurt.

Indien het controlelampje een kort moment knippert en vervolgens blijft branden, licht het bedieningspaneel niet op, heeft de diagnosefunctie een storing in de startonderbreking waargenomen en wordt het tractiesysteem geneutraliseerd.

In dit geval : Wij raden u aan het voertuig door een erkende dealer te laten controleren.

Wanneer het contact verbroken wordt, knippert het controlelampje even wat wil zeggen dat de startonderbreking het tractiesysteem vergrendeld heeft.

Het diagnoselampje van de transponder knippert terwijl de tractiebatterij opgeladen wordt.

1. Multifunctionele display
2. Bedieningsknop van de display
3. Knop om werkingsmodus te selecteren

FUNCTIES VAN DE DISPLAY

A. Snelheidsmeter
B. Indicator van de werkingsmodus
Het is niet mogelijk de werkingsmodus te wijzigen wanneer de snelhei van het voertuig lager is dan 5 km/u en het gaspedaal gelost wordt.
Tijdens het starten, na een druk op de startknop, moet u de gewenste werkingsmodus selecteren.
U kunt de werkingsmodus wijzigen door meerdere malen op de modusknop de drukken.
lederen wijziging van de werkingsmodus wordt gevalideerd door een of meerdere geluidssignalen en de gekozen werkingsmodus wordt op het instrumentenbord getoond.

De verschillende werkingsmodi

-Manoeuvreren : Deze werkingsmodus die manoeuvers vergemakkelijkt, beperkt de snelheid tot ongeveer 5 km/u terwijl het gaspedaal ingedrukt wordt.

-Normaal : Deze werkingsmodus beperkt de snelheid tot 45 km/u. Deze modus is rechtstreeks toegankelijk via een specifieke procedure.

-Economisch : Deze werkingsmodus beperkt de snelheid tot ongeveer 25 km/u.

-Achteruitversnelling : Deze werkingsmodus beperkt de snelheid tot ongeveer 3 km/u terwijl het gaspedaal ingedrukt wordt.

Schema van de verschillende werkingsmodi

C.Laadindicator van de tractiebatterij
Tijdens de oplaadtijd licht het logo E van E-VIVACITY op, de groene lampjes beginnen rond dit logo te draaien en de lampjes van laadniveau knipperen een voor een, afhankelijk van de hoeveelheid energie die in de tractiebatterij opgeslagen is. Het bovenstje vakje van de indicator van het laadniveau knippert zolang het laden niet 100% is.
D. Indicator van het laadniveau van de tractiebatterij.

Het oplichten van de 10 vakjes duidt aan dat het opladen voltooid is. Dit wordt aangeduid door 7 groene vakjes, 2 oranje vakjes en 1 rode vakjes.

De oranje vakjes en het rode vakjes geven de energiereserve weer.

Wanneer de reserve bereikt is, knipperen de vakjes onafgebroken en gaan ze vervolgens één voor één uit en zorgen voor het stilleggen van het voertuig.

E.Teller autonomie

De teller voor de autonomie toont een schatting van het aantal resterende kilometers aan autonomie. De resterende autonomie wordt bij iedere stop geschat en kan afnemen in functie van dalingen in de omgevingstemperatuur, van het gewicht van de getransporteerde lading en het gebruikstype.

F. Indicator van de temperatuur van de tractiebatterij Wanneer de temperatuur van de tractiebatterij te hoog is, lichten alle vakjes op.

De noodstrategie wordt toegepast, wij raden u aan het voertuig stil te leggen totdat het afgekoeld is. Wij raden u aan het voertuig door een erkende dealer te laten controleren.

G.motortemperatuurmeter

Wanneer de temperatuur van de motor te hoog is, lichten alle vakjes op.

De noodstrategie wordt toegepast, wij raden u aan het voertuig stil te leggen totdat het afgekoeld is. Wij raden u aan het voertuig door een erkende dealer te laten controleren.

H. Indicator buitentemperatuur

De weergegeven temperatuur komt overeen met de aan de voorzijde van het voertuig gemeten temperatuur.

Het "ijzelgevaar" symbool wordt weergegeven zodra de buitentemperatuur minder dan 3°C bedraagt.

J. Diagnoselampje van het tractiesysteem

Het controlelampje licht op bij het inschakelen om de werking ervan te controleren en gaat na 3 seconden uit indien er geen storingen waargenomen worden.

Het controlelampje waarschuwt de bestuurder bij storingen.

- Het controlelampje licht op en blijft branden.

Ernstige storing met betrekking tot de veiligheid of risico op beschadiging van de motor; het voertuig moet tot stilstand gebracht worden.

- Het controlelampje knippert.

Ernstige storing die van invloed is op de werking of de goedkeuring van het voertuig.

K.Onderhoudsindicator

De onderhoudsindicator licht 5000 km na de laatste reset op.

Wij raden u aan u tot een erkende dealer te wenden voor de uitvoer van het onderhoud aan uw voertuig en het wissen van het bericht op de onderhoudsindicator.

L. Kilometerteller. Dagteller (TRIP)

De kilometerteller geeft het totale aantal door het voertuig afgelegde kilometers weer en registreert deze informatie tevens. De totale kilometerstand van het voertuig blijft in het geheugen geregistreerd bij ontkoppelde accu.

Bij iedere inschakeling toont het bedieningspaneel automatisch de kilometerteller.

De dagteller geeft een aantal, gedurende een bepaalde periode afgelegde kilometers weer en registreert deze informatie tevens.

Overschakeling van de kilometerteller op de dagteller

- Bij ingeschakeld contact, kunt u door een korte druk op de bedieningsknop switchen tussen de kilometerteller en de dagteller (1).

Reset van de dagteller

• Multifunctionele display opgelicht.
• De dagteller (Trip) tonen door kort op de besturingsknop te drukken (1).
• U kunt de dagteller resetten door langer dan 3 seconden op de besturingsknop (1) te drukken.

M. Instellen van de klok

• Multifunctionele display opgelicht.
  De tijdinstelling is uitsluitend mogelijk in de kilometertellerstand en bij stilstand van het voertuig.
  Een druk van meer dan 3 seconden op de bedieningsknop (1) maakt het mogelijk de twee cijfers van het uur te laten knipperen.
• Wijzig het uur door herhaaldelijk op de bedieningsknop te drukken.
  Een druk van meer dan 3 seconden op de bedieningsknop maakt het mogelijk het eerste cijfer van de minuten te laten knipperen.
• Wijzig de minuten door herhaaldelijk op de bedieningsknop te drukken.
  Een druk van meer dan 3 seconden op de bedieningsknop maakt het mogelijk het tweede cijfer van de minuten te laten knipperen.
• Wijzig de minuten door herhaaldelijk op de bedieningsknop te drukken.
• Druk gedurende meer dan 2 seconden op de bedieningsknop om de instelling van de klok te bevestigen.

BEDIENINGEN

1. Knop toeter
2. Knop knipperlichten
   Druk op de knop om aan te geven dat u van richting verandert :
3. Ofwel naar rechts.
4. Ofwel naar links.
   Druk, om het knipperen te onderbreken, nogmaals op de knop (A).
5. Knop stadslicht/koplamp
   De knop stadslicht/koplamp beschikt over 2 functies :
   B.Groot licht.
   C.Dimlichten.

1. Waarschuwingsknop voetganger/ Startknop

Deze knop heeft 2 functies :

• Bij inschakeling, veroorzaakt een druk op deze knop de activering van het tractiesysteem.
• Bij weggebruik, is het een zwakke geluidswaarschuwing om voetgangers en fietsers te waarschuwen.

INRICHTINGEN

Aansluiting accessoires

Een aansluiting voor accessoires van maximaal 12 V - 50 W, die gevoed wordt bij inschakeling van het contact, bevindt zich in het bergvak onder het zadel (1).

De aansluiting maakt het mogelijk accessoires met een laag stroomverbruik aan te sluiten (telefoon,

FUNCTIES VAN DE SLEUTELSCHAKELAAR

A. Het elektrische circuit is uitgeschakeld. De sleutel kan verwijderd worden.

B. Het elektrische circuit is ingeschakeld. De sleutel kan niet verwijderd worden.

Wanneer u het voertuig start nadat het lange tijd stil gestaan heeft of wanneer u de sleutel op het voertuig vergeten bent, wordt het elektrisch circuit systematisch 5 minuten na een geluidssignaal onderbroken.

Dankzij een eenvoudige druk op de startknop wordt het elektrische circuit hersteld en kunt u een werkingsmodus met behulp van de knop "MODE" selecteren.

C. Het elektrische circuit is uitgeschakeld. Het stuur staat naar links. De stuurinrichting kan geblokkeerd worden. De sleutel kan verwijderd worden.

D. Door de sleutel in deze stand te zetten kunt u het zadel openen met behulp van een kabelsysteem.

CONTROLES VÓÓR GEBRUIK

De gebruiker dient zelf te controleren of het voertuig zich in goede staat bevindt. Bepaalde beveiligingen kunnen beschadigingen of slijtage vertonen, zelfs als het voertuig niet gebruikt wordt. Het langdurig blootstaan aan slechte weersomstandigheden kan bijvoorbeeld leiden tot een oxidatie van het remsysteem of het dalen van de banddruk hetgeen ernstige gevolgen kan hebben. Naast een eenvoudige visuele controle is het dus van groot belang de volgende punten vóór elk gebruik te controleren.

Deze controles nemen slechts weinig tijd in beslag maar dragen op doelmatige wijze aan het behoud van een correcte werkstaat van het voertuig voor een betrouwbaar en tevens veilig gebruik.

Indien een onderdeel in de lijst van te controleren punten niet op correcte wijze werkt, dient u het door uw erkende dealer te laten controleren en indien nodig te laten repareren alvorens het voertuig te gebruiken.

CONTROLE VÓÓR VERTREK

- Trek het laadsnoer uit de stekker indien nodig en berg hem

op in het daarvoor voorziene vak.

• Controleer het laadniveau van de tractiebatterij.
• Controleer de werking van de verlichting, de knipperlichten, de toeter en het stoplicht.
• Controleer de slijtage en de staat van de banden.
• Controleer de bandenspanning.
• Controleer de goede werking van de gashendel.
• Controleer de soepele werking van de midden- en de zijstandaard.
• Controleer de afstelling van de achteruitkijkspiegels.
• Controleer de correcte werking van het dashboard en controleer of er geen waarschuwingslampjes branden. Laat het systeem, bij waargenomen problemen, controleren door een erkende dealer.
• Controleer de werking en de slag van de remhendels.

Indien een remhendel een slappe indruk geeft bij het bedienen ervan :

Voorste rem :

• Bij een hydraulische hendel is het noodzakelijk deze onmiddellijk door een erkende dealer te laten controleren.
  Achterste rem :

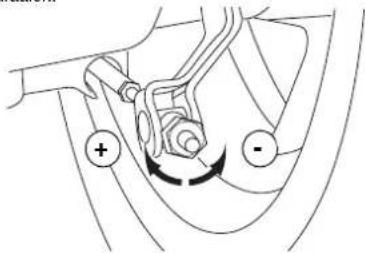

• Bij een mechanische hendel dient u de spanning bij te stellen door de stelmoer van de bedieningshendel aan te draaien.

AANWIJZINGEN VOOR INSCHAKELING EN BEDIENING

WAARSCHUWING

Het is van groot belang om u voor het eerste gebruik vertrouwd te maken met alle bedieningen en bijbehorende functies. Indien u twijfelt over de werking van bepaalde bedieningen, kan uw erkende dealer al uw vragen beantwoorden en u de nodige hulp bieden.

RIJDEN

Starten

• Dichtgevouwen standaard.
• Ga op het voertuig zitten.
- Controleer of de gashendel in de gesloten stand staat.

Starten in normale modus :

• Contact maken.
• Linker remhendel optrekken.
  • Druk op de startknop.
• Laat de startknop los wanneer de lamp en het bedieningspaneel oplichten.

- Linker remhendel loslaten. De werkingsmodus "Normaal" moet op het scherm verschijnen. Indien dit niet het geval is, moet u deze handeling opnieuw uitvoeren of de keuze afronden met de knop "Mode".

Starten door een rijmodus te selecteren :

• Contact maken.
  • Druk op de startknop.
• Laat de startknop los zodra de lamp en het bedieningspaneel oplichten.
• Selecteer met de combinatieschakelaar de gewenste werkingsmodus met behulp van de knop "MODE".

Als het bedieningspaneel niet oplicht, voert u opnieuw een startprocedure uit.

Als het diagnoselampje van het tractiesysteem (J) blijft branden na de startprocedure, raden wij u aan de handeling opnieuw uit te voeren en als het probleem blijft bestaan, kunt u best pnemen met een erkend verdeler.

Optrekken en vertragen

Draai, om de snelheid te verhogen, de gashendel in de richting (A). Draai, om de snelheid te verlagen, de gashendel in de richting (B).

Remmen

De rechter remhendel bedient de rem aan de voorzijde en de linkerhendel de rem aan de achterzijde. Om op correcte wijze te remmen, is het nodig de volgende handelingen gelijktijdig uit te voeren :
- Laat de gashendel snel teruglopen. - Druk gelijktijdig de linker en rechter remhendels in en voer de druk geleidelijk op.

Het gebruik van één enkele rem vermindert de remkracht en kan het wiel blokkeren en een val veroorzaken.

Vermijd dus abrupt te remmen op een nat wegdek of in bochten.

Verminder, bij een steile afdaling, de snelheid om langdurig remmen te voorkomen daar een overmatige verhitting de remkracht vermindert.

HET VOERTUIG STILLEGGEN EN PARKEREN

Door de contactsleutel op stand "OFF" te zetten, kunt u het voertuig stilleggen en alle circuits onderbreken.

Als het contact verbroken wordt, stopt het controlelampje van de transponder na enkele ogenblikken met knipperen.

Als het controlelampje van de transponder snel blijft knipperen wanneer het contact verbroken is, raden wij u aan zo vlug mogelijk contact op te nemen met een erkend verdeler om beschadiging aan de tractiebatterij te voorkomen.

Parkeer het voertuig op een vlakke ondergrond.
- Ofwel op de middenstandaard.
- Ofwel op de zijstandaard.
Vergrendel na het parkeren altijd de stuurinrichting en verwijder de contactsleutel.

Wij raden u aan geen voorwerpen in de bergvakken achter te laten, ongeacht de waarde (helm, reisdocumenten, enz,...), de fabrikant kan niet aansprakelijk gesteld

worden bij diefstal.

Het is zeer belangrijk dat de onderkant van de accubak onder het zadel zit om te verhinderen dat er water binnendringt.

Het wordt ten zeerste afgeraden vaten met vloeibare producten in de accubak onder het zadel te transporteren of bewaren.

SPECIFIEKE BELANGRIJKE PUNTEN

STARTONDERBREKER MET TRANSPONDER

Dit antidiefstalsysteem maakt het starten van het voertuig mogelijk via elektronische herkenning van de transponder in de contactsleutel. Het voertuig kan uitsluitend gestart worden met geprogrammeerde sleutels. Met een diagnoselampje van de transponder op het bedieningspaneel kunt u de inschakeling van het antidiefstalsysteem tijdens het starten van het voertuig weergeven.

Contactsleutels

Er worden twee types sleutels bij het voertuig geleverd.

A.Een "master" sleutel, geleverd in één enkel exemplaar.

De specifieke "master" sleutel is voorzien van een rode marking en is niet bestemd

voor het dagelijkse gebruik. Deze sleutel maakt het mogelijk het systeem te herprogrammeren bij verlies van de zwarte sleutel.

Bij verlies van de "master" sleutel dient het volledige antidiefstalsysteem vervangen te worden.

Bij elke servicebeurt, dient u de "master" sleutel aan uw erkende dealer te overhandigen om de eventuele updates van het systeem uit te kunnen voeren.

B.Een zwarte sleutel, geleverd in één enkel exemplaar, te gebruiken voor de werking van het voertuig.

De zwarte sleutel is specifiek daar het tevens een transponder bevat met een identificatiecode die tijdens de programmering in het antidiefstalsysteem werd geregistreerd. Het is mogelijk tot 6 zwarte sleutels in het systeem te programmeren. Bij verlies van een zwarte sleutel, raden wij u aan zich tot een erkende dealer te wenden om de programmering van het systeem opnieuw uit te voeren met minstens één nieuwe zwarte sleutel of alle zwarte sleutels, met behulp van de "master" sleutel

om de toestemming voor het starten van de motor met de verloren sleutel te annuleren.

TRACTIEBATTERIJ

De technologie van de tractiebatterij maakt het mogelijk gedeeltelijk op te laden zonder de levensduur te wijzigen, u kunt dus zo vaak u wilt het opladen starten zonder te wachten tot de batterij leeg is.

U mag geen extra lader gebruiken. Indien u dit advies niet volgt, zal de tractiebatterij beschadigd worden.

Wanneer de batterij onvoldoende opgeladen is, zal een teller een werking in lagere veiligheidsmodus starten en vervolgens het voertuig stilleggen om de tractiebatterij niet te beschadigen door hem volledig te ontladen.

De tractiebatterij moet onmiddellijk opgeladen worden opdat de automatische ontlading hem niet tot de spanningsgrenswaarde brengt en bijgevolg onbruikbaar maakt.

De tractiebatterij moet niet onderhouden worden maar wanneer deze langere tijd niet gebruikt wordt, moet u de batterij regelmatig opladen.

Als de tractiebatterij een ongewone geur verspreidt, raden wij u aan hem te laten controleren door een erkend distributeur.

Een accu bevat schadelijke stoffen. Bij lekken of een ongeval raden wij u aan zich tot een erkende dealer te wenden die uitgerust is voor het vervangen en wegwerpen van accu's zonder de natuur en het milieu te belasten.

LAADSNOER

Er ligt een laadsnoer opgerold in de bagageruimte onder het zadel. Hij is zo gemaakt dat hij op een stopcontact 230V -10/16A aangesloten kan worden, beschermd door een automatische differentieelschakelaar van 30 mA.

De laadkabel moet zorgvuldig geplaatst worden in één van de hiervoor voorziene openingen alvorens de accubak opnieuw te sluiten.

De laadzone moet uitgerust worden met een stopcontact 230V -10/16A, beschermd door een automatische differentieelschakelaar van 30 mA, uit de buurt van eender welke warmtebron.

Zodra het laadsnoer aangesloten is op het stopcontact, start het laadproces automatisch en het tractiesysteem is geneutraliseerd.

Tijdens het laden van de tractiebatterij.

• Het diagnoselampje van de transponder knippert.
• De laadindicator werkt.
• De indicator van het laadniveau werkt.

Tijdens het opladen van de tractiebatterij gaat het scherm van het bedieningspaneel in slaapstand na 30 seconden inactiviteit. U moet op één van de knoppen drukken om het opnieuw te activeren zodat u de oplaadstatus

kunt controleren.

In geval van grote ontlading, is er even tijd nodig voordat het eerste segment van de indicator van het laadniveau begint te knipperen.

De oplaadtijd van de tractiebatterij, beheerd door een computer, is afhankelijk van de schatting van de resterende autonomie.

De temperatuur van de batterij en de omgevingstemperatuur kunnen invloed hebben op de oplaadtijd.

• Het voertuig mag niet geparkeerd of geplaatst worden in een gebied waar het warmer is dan 40°C.
• Als de temperatuur ongeveer 8°C is, wordt het laden vertraagd.
• Als de temperatuur in de buurt van -10°C komt, zal het opladen vertraagd worden.
  Het duurt gemiddeld 5 uur om een lege batterij op te laden voor een capaciteit van 100% en 3 uur voor een capaciteit van 80%. (model met 2 laders)
  Het duurt gemiddeld 8 uur om een lege batterij op te laden voor een capaciteit van 100% en 5 uur voor een capaciteit van 80%. (model met 1 lader)

Het laden mag op eender wel ogenblik onderbroken worden zonder dat dit invloed heeft op de goede werking van de tractiebatterij.

Tijdens het laden van de tractiebatterij mogen er geen werken aan het voertuig, noch onderhoud, nog reiniging van het voertuig plaatsvinden.

AUTONOMIE / ENERGIEBESPARING

De autonomie van een elektrische scooter is voornamelijk afhankelijk van de manier waarop de energie verbruikt wordt. Wij raden u aan de volgende instructies na te leven :

• Behoud een constante snelheid en vermijd frequent starten en stoppen.
• Beheer uw snelheid in functie van de schatting door de autonomieteller en het niveauverschil van het parcours.
• Vertraag zonder bruusk te remmen om voordeel te trekken uit het systeem voor energierecuperatie.
• Controleer de bandendruk en de vrije slag van de remmen.
• Controleer of het gewicht van de gebruiker, de passagier,

de bagages en de accessoires niet de maximale toegestane belasting overschrijdt.

Gemiddelde autonomie :

• 60 km Normale modus.
  • 120km Zuinige modus.

Ook het vervoeren van een passagier of extra lading, de montage van accessoires zoals een windscherm en weersomstandigheden, voornamelijk een negatieve temperatuur, zijnrs die de autonomie van het voertuig kunnen len.

Het energieverbruik beheren is ook een persoonlijke manier om deel te nemen aan milieubescherming.

CONTROLE VAN DE VLOEISTOFPEILEN

Remvloeistof

Controleer regelmatig het peil van de remvloeistof via het peilglas (A) op beide remhendelstelsels. Als het peil de minimumstreep nadert, raden wij u aan zich tot de dealer te wenden om het remcircuit te laten en en indien nodig het peil aan te laten vullen.

BUITENBANDEN

De bandendruk dient regelmatig met koude banden gecontroleerd te worden.

Een onjuiste druk leidt tot overmatige slijtage en heeft nadelige gevolgen voor het weggedrag wat het rijden met het voertuig gevaarlijk maakt.

Een te zwakke druk vermindert de autonomie van de tractiebatterij aanzienlijk omwille van een te hoog energieverbruik door wrijving.

Als de slijtgrenzen van het loopvlak bereikt worden (B),dient u de banden door een erkende dealer te laten vervangen.

Bij het vervangen raden wij u aan banden van hetzelfde merk en een gelijksoortige kwaliteit te laten monteren. Daamaast is het bij een lekke band niet toegestaan een binnenband in een

tubeless band te laten monteren.

Een band bevat bestanddelen die schadelijk zijn voor het milieu, uw erkende dealer is uitgerust voor het wegwerpen van oude banden volgens de van kracht zijnde milieunormen.

ZEKERINGEN

De elektrische installatie wordt beveiligd via onder de bagageruimte gemonteerde zekeringen.

Als een zekering vaak doorbrandt, duidt dit op een kortsluiting van het elektrische circuit. Wij raden u aan het circuit door een erkende dealer te laten controleren.

Wij raden u aan het contact uit te schakelen alvorens de zekering te vervangen en deze altijd door een zekering van hetzelfde formaat te vervangen. Het niet naleven van deze

aanwijzing kan leiden tot een beschadiging van het elektrische circuit of zelfs tot brand.

Enkel een erkend hersteller mag een elektrisch apparaat op uw scooter, dat een mogelijk gevaar vormt, herstellen.

Een zekering vervangen

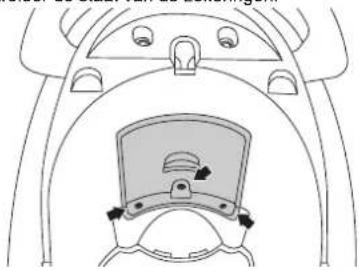

• Open het zadel.
• Verwijder het inspectieluik (3 schroeven).
• Controleer de staat van de zekeringen.

ledere demontage en montage om onderdelen van de bak te reinigen etc. moet met de grootste voorzichtigheid gebeuren.

Het is zeer belangrijk dat de onderkant van de accubak te beschermen tegen water.

TOEWIJZING VAN DE ZEKERINGEN

F1	Niet gebruikt
F25A	Startcircuit
F35A	Stekker 12 Volt
F415A	Antenne transponderDashboardPotentiometer van het gaspedaalRelais convertorBesturingsteller van de tractiebatterijTeller voor elektrische tractieAansluiting diagnoseVerlichtingClaxon
F510A	Convertor
F620A	Laadcircuit van de batterij

VERVANGEN VAN DE GLOEILAMPJES

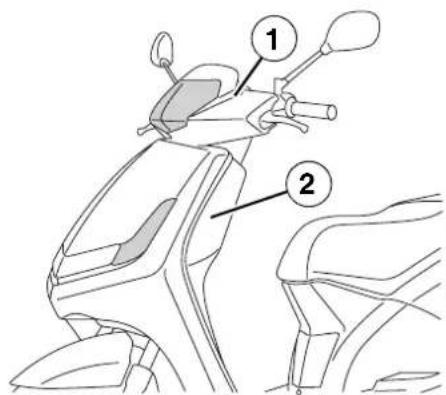

Gloeilampje koplamp

• Verwijder de kap van de koplamp (1).

Wij raden u aan zich voor het uitvoeren van deze handeling tot een erkende dealer te wenden.

Gloeilampjes knipperlichten

• Verwijder het scherm aan de achterzijde (2).
• Verwijder de 3 bevestigingsschroeven van het knipperlicht aan de voorzijde.

Wij raden u aan zich voor het uitvoeren van deze handeling tot een erkende dealer te wenden.

Gloeilampjes van de achterlichten en knipperlichten aan de achterzijde

• Verwijder het bergvak van het zadel (1).
  • Demontage van de handgreep (2).
• Verwijder alle carrosserieplaten aan de achterzijde (3).

AFSTELLEN VAN DE KOPLAMPEN

De afstelling van de koplamp wordt uitgevoerd via een schroef onder de koplamp.

Wij raden u aan zich voor het uitvoeren van deze handeling tot een erkende dealer te wenden.
