Produkttyp	Elektrisk skoter
Märke	Peugeot
Modell	e-Vivacity
Mått (L × B × H)	1950 × 670 × 1150 mm
Tjänstevikt	120 kg
Räckvidd	Cirka 80 km (beroende på användningsförhållanden)
Batteri	Litiumjon 48 V / 24 Ah (avtagbart)
Motor	Central elmotor, nominell effekt 3 kW
Bromsar	Framskiva, baktrumma
Maxhastighet	45 km/h (begränsad, mopedklass)
Däck	Fram: 120/70-12, Bak: 130/60-13
Belysning	LED-strålkastare fram, LED-baklyktor och blinkers
Huvudfunktioner	Nyckellös start, digital instrumentpanel, USB-uttag för laddning av smartphones
Underhåll och rengöring	Rengör med mjuk trasa, undvik högtryckstvätt. Kontrollera däcktryck och bromsarnas skick regelbundet
Säkerhet	Styrlås, batterifrånskiljare, regenerativ bromsning
Reservdelar och reparerbarhet	Delar finns hos Peugeot-återförsäljare. Batteriet är utbytbart, motor och styrenhet kan repareras av fackman
Allmän information	Godkänd för två personer, 2 års fabriksgaranti, batteri garanti 1 år eller 10 000 km

Vanliga frågor - e-Vivacity PEUGEOT

Hur laddar man batteriet på Peugeot e-Vivacity?

Det avtagbara litiumjonbatteriet laddas i ett vanligt hushållsuttag (230V). Ta bort batteriet från skotern, anslut den medföljande laddaren och anslut den till batteriet. Full laddningstid är cirka 4 till 5 timmar. Använd endast original laddare.

Vad är den verkliga räckvidden för e-Vivacity?

Den angivna räckvidden är 80 km under optimala förhållanden. Vid verklig användning (stad, terräng, temperatur) varierar den mellan 50 och 70 km. För att maximera räckvidden, kör mjukt och undvik hårda accelerationer.

Kan man köra i regn med denna skoter?

Ja, Peugeot e-Vivacity är konstruerad för användning i regn. De elektriska komponenterna är vattentäta. Undvik dock djupa vattenpölar och rengör bromsarna regelbundet. Se till att batteriets kontakter är torra innan du ansluter.

Hur underhåller man elmotorn?

Elmotorn kräver nästan inget underhåll. Håll kylflänsarna rena och kontrollera kablarnas infästning. Vid onormalt ljud, kontakta en specialiserad verkstad.

Vad gör man om batteriet inte laddas längre?

Kontrollera först anslutningarna och vägguttaget. Om laddaren inte tänds, testa den på ett annat batteri. Om problemet kvarstår, kontakta en Peugeot-återförsäljare. Demontera aldrig batteriet själv.

Vilka däck passar e-Vivacity?

Originaldäcken har måtten Fram 120/70-12 och Bak 130/60-13. Byt till däck av samma storlek och belastningsindex. Michelin (City Grip) eller Pirelli (Diablo) passar bra.

Hur startar man skotern utan nyckel?

e-Vivacity är utrustad med nyckellös start. Ha transpondern på dig, slå på tändningen genom att vrida på knappen till höger på instrumentpanelen, tryck sedan på startknappen. En grön lampa bekräftar att den är igång.

Vilken är den maximala tillåtna lastvikten?

Totalvikten (förare + passagerare + bagage) får inte överstiga 180 kg. Respektera denna gräns för att säkerställa säkerhet och skoterns livslängd.

Var hittar man reservdelar?

Reservdelar (bromsbelägg, däck, batteri etc.) finns hos Peugeot Motocycles-återförsäljare eller online på specialiserade webbplatser. Använd skoterns serienummer för att identifiera kompatibla delar.

Instrumentpanelen visar en felkod, vad gör man?

Se i bruksanvisningen för betydelsen av koderna. Vanliga koder är: E01 (motoröverhettning), E02 (batterifel), E03 (gasreglagefel). Stäng av skotern, vänta 10 minuter och starta sedan om. Om koden kvarstår, kontakta en fackman.

BRUKSANVISNING e-Vivacity PEUGEOT

Informationer 1
Presentation....1
Säkerhetsföreskrifter 2
Egenskaper 3
Produkter som ska användas 3
Informationer gällande handboken.... 4
Beskrivning av motorfordonet 5
Instrument....6
Displayens funktioner 7
De olika funktionslägena 7
Manōverorgan....8
Utrustningar....9
Uttag för tillbehör 9
Tändningsläsets funktioner....9
Kontroller före användning 9
Granskning innan avfärden....9
Råd inför igångsättningen och körningen....10
Vaming 10
Köming 10
Start 10
Hastighetsökning och hastighetsminskning.... 10
Bromsning....10
Frånslagning av fordonet och parkering 10
Viktiga speciella punkter 11
Startlås med transponder 11
Drivbatteri 11
Laddningskabel.... 11
Laddning av drivbatteriet 11
Räckvidd/Energibesparing....12
Kontroll av vätskenivåerna.... 12
Däck....12
Säkringar....13
Byte av glödlamporna....13
Reglering av strålkastarna.... 14

INFORMATIONER

Du har köpt ett Peugeot motorfordon.
Vi tackar dig för det förtroende som du visat genom ditt val.
Vi ber dig att noggrant läsa igenom denna bruksanvisning innan du använder motorfordonet.
Denna bruksanvisning, som ska förvaras i fordonets fack, innehåller inte bara instruktioner gällande användningen, kontrollerna och underhället utan även viktiga säkerhetsföreskrifter för att skydda användaren och andra personer mot olyckor.
Den bruksanvisning ger många råd för att bevara fordonet i perfekt funktionsskick.
Din auktoriserade återförsäljare känner till motorfordonet i minsta detalj, har samtliga originala reservdelar och specifika verktyg. Denne kan ge dig råd och utföra underhåll på ditt motorfordon under bästa möjliga villkor, enligt den förutsedda underhållsplanen, för en behaglig körning under maximal säkerhet.

PRESENTATION

Din elscooter är försedd med en synkronmotor med permanentmagneter på 33 volt som försörjs av ett drivbatteri som består av två moduler på 24 volt av typen litium-jon som kan återvinnas när deras brukstid gått ut.
Denna utsläppsfria motor har både ett energiåtervinningssystem som återför ström till drivbatteriet vid inbromsning, och ett backningssystem för att underlätta manövrarna vid låg hastighet.
Styrenheter registrerar, hanterar och kontrollerar förarens kommandon, eleffektens användning och säkerhetsanordningarna.
Fordonet är försett med 1 eller 2 laddare som används för att ladda upp drivbatteriet (beroende på modell).

SÄKERHETSFÖRESKRIFTER

En oerfaren förare av tvähjuliga fordon ska först lära känna fordonet innan denne kör ut i trafiken. Det avråds uttryckligen att låna ut fordonet till en totalt oerfaren person.

Enligt gällande lagstiftning, och beroende på fordonets cylindervolym, måste den som kör ett tvåhjuligt fordon ha ett specifikt körkort eller ha gått en särskild kurs för detta.

Användningen av en godkänd hjälm är även obligatorisk för användaren och passageraren. Det rekommenderas också att bära skyddshandskar och skyddsglasögon samt kläder med reflexinsatser och försedda med lämpliga skydd för att köra i trafiken.

I vissa länder kan det vara förbjudet att ha en passagare med sig, i andra kan det vara obligatoriskt att ha en trafikförsäkring som skyddar tredje part och passageraren mot skador vid olycksfall.

Körning under påverkan av alkohol, droger eller vissa läkemedel är klandervärd och farlig för dig själv och andra personer.

En överdriven hastighet är en viktig faktor i flertaliga olyckor. Vägmärkena måste observeras och hastigheten ska anpassas till väderförhållandena.

Pakethållare och väskor godkända av PEUGEOT SCOOTERS finns tillgängliga som tillval (beroende på modell). Följ monteringsråden och överskrid inte den tillåtna transportlasten, vilken är på 3 till 5 kg beroende på utrustning.

Monteringen av anpassningsbara delar som inte godkänts av PEUGEOT SCOOTERS och som ändrar fordonets tekniska egenskaper eller prestanda är förbjduen. All ändring medför att garantin upphör och gör att fordonet inte överensstämmer med versionen som godkänts av kompetenta inrättningar.

Fordonets identifieringsuppgifter, som fordras enligt direktiv 97/24/EG, står på fordonets kontrolletikett. Den utgör en åtgård mot fiffel med mopeder och lätta motorcyklar.

Då alla elapparater utgör en potentiell fara, får endast reparatörer med lämplig behörighet ingripa på din elscooter.

Din scooter drivs med en bullerfri elmotor. Det

rekommenderas därför att använda fordonets olik ljudsignaler för att signalera din närvaro i vissa trafikområden, t.ex. med många fotgångare eller cyklister.

En gasutveckling kan ske om något av följande villkor inte respekteras (Onormala användningsförhållanden).

• Överbelastning av drivbatteriet pga. användningen av en laddare som inte är godkänd av PEUGEOT SCOOTERS.
• Overbelastning av drivbatteriet till följd av ett laddningsfel eller förvaringen av fordonet på ett ställe där temperaturen överskrider 40°C.
• Kortslutning mellan drivbatteriets poler, kortslutning till följd av ett ingrepp på kabelhärvan eller på någon av fordonets komponenter.

I föreliggande fall: Fordonet bör kontrolleras av en auktoriserad återförsäljare.

EGENSKAPER

Typ av källor
V3AFAA Version 45 km/h
V3AGAA Version 25 km/h
Mätt i mm
Längd 1910
Bredd 680
Höjd 1168
Hjulbas 1338
Vikt i kg
Tjänstevikt 115
Maximalt tilläten.Sammanlagd vikt förfordonet, användaren,passageraren, tillbehörenoch bagagen		290
Kapacitet i liter
Fördelningsväxellådans olja 0.1
Motor
Typ		Synkron trefas medpermanentmagneter
Effekt 3 KW
Spänning 33 V

Däckstorlek
Fram 120/70-12
Belastnings- och hastighetsindex	37B
Bak 120/70-12
Belastnings- och hastighetsindex	51B
Tryck I bar
Fram	1.8
Bak	2.2

Belysning
Strålkastarens glödlampa	12V-35/35W
Glödlampor för körriktningsvisare	12V-2.3W
Glödlampa för bak-/stoppljus	12V-21/5W

Drivbatteri
Typ	2 moduler Lithium-ion
Spänning	24 V x2
Kapacitet	45 Ah till 20°C

PRODUKTER SOM SKA ANVÄNDAS

Fördelningsväxellädans olja

SAE 80W90 API GL4

Bromsvätska

DOT 4

Gaffelolja

SAE 10W

INFORMATIONER GÄLLANDE HANDBOKEN

Speciella informationer markeras av följande symboler:

Återvinningsbar

Anger att produkten eller emballaget kan återvinnas.

Irriterande

Produkten kan irritera huden, ögonen och andningsorganen.

Undvik all kontakt med huden och kläderna.

Använd handskar, skyddsglasögon och kläder av typen bomullsställ. Andas inte in ångorna. Tvätta rikligt med vatten vid kontakt.

Antändbar

Håll den undan från öppna lågor och värmekällor (utegrillar, värmeelement, eldning ...). Lämna inte produkten i solen.

Frätande

Produkten kan förstöra levande vävnader eller andra ytor.

Undvik all kontakt med huden och kläderna.

Använd handskar, skyddsglasögon och kläder av typen bomullsställ. Andas inte in ångorna. Tvätta rikligt med vatten vid kontakt.

Explosiv

Undvik stötar friktion, gnistor och värme.

Miljöfarlig

Produkten kan angripa djur och växter. Släng inte produkten i soporna, eller i handfatet, eller i naturen. Det bästa är att överlämna

produkten till den närmaste avfallscentralen.

Giftig

Produkten kan allvarligt skada hälsan genom inandning, förtäring eller hudkontakt. Undvik all kontakt med kroppen, även inhalering. Vid le, besök omedelbart en läkare.

Kastas inte i soptunnan

En av produktens komponenter är giftig och kan skada miljön. Kasta inte bort den gamla

produkten i soptunnan. Lamna den till en affar eller släng dem i en specifik insamlingspunkt.

Personsäkerhet

Arbetsmoment som medför personrisk.

En total eller delvis försummelse av

föreskrifterna kan medföra allvarlig risk för personemas säkerhet.

Viktigt

Arbetsmoment som medför en risk för motorfordonet.

Anger de specifika procedurerna som ska följas för att undvika skada på motorfordonet.

Märk väl

Besvärlig operation.

Indikerar ett meddelande som ger

nyckelinformation för att underlätta förfarandet.

BESKRIVNING AV MOTORFORDONET

1. Bromsspakar
2. Instrumentpanel
3. Laddningskabel
4. Förseglingsetikett
5. Säkringar
6. Stödhandtag
7. Motors nummer
8. Mittre stödben
9. Fotstöd passagerare
10. Sidostöd
11. Tillverkarens skylt / Chassimärkning

12. Väskhällare

13. Bromsvätskans niväer

14. Öppning av sadelutrymmet
15. Handskfack
16. Sadel
17. Sadelfack
18. Uttag för tillbehör
19. Gashandtag
20. Tändningslås / Öppning av sadeln

Varje gång kontakten sätts på, efter ett tryck på startknappen, tänds strålkastaren och instrumentpanelen initialiseras: Alla displaysegment testas och alla kontrollampor tänds automatiskt.

1. Strålkastarens kontrollampa

När kontakten sätts på, efter ett tryck på startknappen, tänds kontrollampan i 3 sekunder.

1. Körriktningslampa

När kontakten sätts på, efter ett tryck på startknappen, tänds kontrollampan i 3 sekunder.

Då en blinkerlampa är trasig, ökar kontrollampans och den motsatta blinkerlampans blinkningsfrekvens för att varna föraren om felet.

En summer påminner föraren om att blinkrarna är på.

1. Diagnoslampa transponder

När tändningen sätts på, efter ett tryck på startknappen, tänds kontrollampan i 3 sekunder efter en kort tändning. Därefter släcks den om inget fel föreligger.

Om kontrollampan blinkar en kort stund och sedan förblir tänd, och instrumentpanelen inte tänds, har diagnosfunktionen upptäckt ett fel på startlåset som medför att drivsystemet neutraliseras.

I föreliggande fall: Fordonet bör kontrolleras av en auktoriserad återförsäljare.

När tändningen slås ifrån, blinkar kontrollampan en kort stund för att indikera att startlåset har spärrat drivsystemet.

Transponderns diagnoslampa blinkar under drivbatteriets laddning.

1. Flerfunkiontsdisplay
2. Displayens kontrollampa
3. Väljarknapp för funktionslägena

DISPLAYENS FUNKTIONER

A. Hastighetsmätare
B. Indikator för funktionsläget
Det är endast möjligt att byta funktionsläge då fordonets hastighet är lägre än 5 km/h och gashandtaget är släppt.
Vid tändningen, efter att ha tryckt på startknappen, måste önskat funktionsläge väljas.
För att byta funktionsläge, tryck på lägesknappen flera gånger till önskat läge.
Varje byte av funktionsläge bekräftas med en eller flera ljudsignaler och det valda läget visas på instrumentpanelen.

De olika funktionslägena

-Manövrering: Detta funktionsläge är avsett att underlätta manövreringen av fordonet och begränsar dess hastighet till ca 5 km/h när man vrider på gashandtaget.

-Normal: Detta funktionsläge begränsar hastigheten till 45 km/h. Detta funktionsläge är tillgängligt direkt med en specifik procedur.

-Ekonomi: Detta funktionsläge begränsar hastigheten till ca 25 km/h.

-Backning: Detta funktionsläge begränsar hastigheten till ca 3 km/h när man vrider på gashandtaget.

funktionslägena

C.Laddningsindikator för drivbatteriet
Under laddningen, är logon E på E-VIVACITY tänd, de gröna segmenten visas roterande kring denna och laddningsniväindikatoms segment blinkar det ena efter det andra allteftersom drivbatteriet laddas upp. Det översta segmentet på laddningsnivåns indikator blinkar så länge laddningen inte har nätt 100%.
D.Drivbatteriets indikator för laddningsnivån.

När drivbatteriet är helt uppladdat, är alla 10 segmenten tända: 7 gröna segment, 2 orangea segment och 1 rött segment.

De orangea segmenten och det röda segmentet föreställer reservenergin.

När energinivån går ner till reserven, blinkar segmenten oavbrutet och släcks därefter det ena efter det andra och utlöser frånslagningen av fordonet.

E.Räckviddsräknare

Räckviddsräknaren visar en uppskattning av återstående korsträcka i kilometer. Återstående räckvidd beräknas vid varje stopp och kan minska beroende på omgivande temperatur, den transporterade lastens vikt och typen av användning.

F. Drivbatteriets temperaturindikator

Dä drivbatteriets temperatur är för hög, tänds samtliga segment.

Nödstrategin tillämpas, vi rekommenderar att stänga av fordonet och vänta tills det svalnat. Fordonet bör kontrolleras av en auktoriserad återförsäljare.

G.Motorns temperaturindikator

När motorns temperatur är för hög, tänds samtliga segment.

Nödstrategin tillämpas, vi rekommenderar att stänga av fordonet och vänta tills det svalnat. Fordonet bör kontrolleras av en auktoriserad återförsäljare.

H.Yttertemperaturgivare

Temperaturen som visas är den som uppmätts på fordonets framsida.

Symbolen "halkrisk" aktiveras då yttertemperaturen understiger 3 °C.

J. Diagnoslampa för drivsystemet

Kontrollampan tänds då kontakten slås på för att kontrollera dess funktion och släcks efter 3 sekunder om inget oväntat skett.

Händer något oförutsett, varnar kontrollampan föraren.

- Kontrollampan tänds och förblir tänd. Allvarligt säkerhetsfel eller fel som riskerar att skada motorn; stanna omedelbart.

- Kontrollampan blinkar. Allvarligt fel som inverkar på fordonets funktion eller godkännande.

Serviceindikatorn tänds 5000 km efter senaste nollställning.

Vi rekommenderar att du kör till en auktoriserad återförsäljare för att serva fordonet och få servicemeddelandet raderat.

L. Vägmätare. Trippmätare (TRIP)

Vägmätaren visar och registrerar fordonets sammanlagda tillryggalagda körsträcka. Fordonets totala antal kilometer förblir registrerat i minnet även då batteriet kopplas bort.

Varje gång tändningen sätts på, visar instrumentpanelen automatiskt vägmätaren.

Trippmätaren visar och registrerar antalet körda kilometer under en viss tid.

Övergång från vägmätare till trippmätare

• Med kontakten påslagen, sker övergången från

8/14 Allatergivning eller översättning, även delvis, är förbjuden utan Peugeot Scooters skriftliga tillstånd

vägmätare till trippmätare och omvänt medels ett kort tryck på kontrollknappen (1).

Nollställning av trippmätaren

• Flerfunktionsdisplay tänd.

• Visa trippmätaren (Trip) med ett kort tryck på kontrollknappen (1).
• Nollställningen av trippmätaren sker genom att trycka i mer än 3 sekunder på kontrollknappen (1).

M. Inställning av uret

Inställningen av tiden är endast möjlig i läge vägmätare då fordonet inte är i gång.

Ett tryck på kontrollknappen (1) i mer än 3 sekunder får de två timsiffrorna att blinka.

• Tryck på kontrollknappen för att ändra tiden.
  Ett tryck på kontrollknappen i mer än 3 sekunder får den första minutersiffran att blinka.
• Tryck flera gånger på kontrollknappen för att ställa in minuterna.
  Ett tryck på kontrollknappen i mer än 3 sekunder får den andra minutersiffran att blinka.
• Tryck flera gånger på kontrollknappen för att ställa in minuterna.
• Tryck på kontrollknappen i mer än 2 sekunder för att bekräfta tidsinställningen.

MANÖVERORGAN

1. Signalhornets knapp

2. Körriktningsvisarens knapp

Tryck på knappen för att signalera ett byte av körriktning:

- Eller till höger.

• Antingen till vänster.

Tryck på knappen för att stänga av blinkningen (A).

1. Halv-/helljusets knapp

Halv-/helljusets knapp med 2 funktioner:

B.Helljus

C.Halvljus.

1. Varningsknapp för fotgångare/Startknapp Denna knapp har 2 funktioner:

2. Vid tändningen, när man trycker på denna knapp, strömsätts drivsystemet.

3. Under körning, avger den en svag ljudsignal för att varna fotgångare och cyklister.

UTRUSTNINGAR

Uttag för tillbehör

Ett tillbehörsuttag, på max 12 V - 50 W, som fungerar när kontakten är på, sitter i utrymmet under sadeln (1).

Det medger anslutningen av tillbehör med låg förbrukning (telefon, GPS

TÄNDNINGSLÅSETS FUNKTIONER

A. Elkretsen är strömlös. Nyckeln kan dras ur.
B. Elkretsen är spänningssatt. Nyckeln kan inte dras ur. Med kontakten på, efter ett längre stopp eller om nyckeln glömts kvar på fordonet, bryts elkretsen systematiskt efter 5 minuter efter att ha avgivit en ljudsignal.

Ett enkelt tryck på startknappen återställer elkretsen och gör det möjligt att välja ett funktionsläge på instrumentpanelen med hjälp av knappen "MODE".

C. Elkretsen är strömlös. Styret är riktat åt vänster. Styrningen kan blockeras. Nyckeln kan dras ur.
D. När nyckeln är i detta läge, kan sadeln öppnas med hjälp av en kabelanordning.

KONTROLLER FÖRE ANVÄNDNING

Användaren måste personligen försäkra sig om att fordonet är i gott skick. Vissa säkerhetsdelar kan visa tecken på skada, även då motorfordonet inte används. En längre exponering för, till exempel, dåligt väder, kan medföra en oxidering av bromssystemet eller ett tryckfall i däcken som kan få allvarliga följder. Utöver en enkel visuell kontroll, är det mycket viktigt att kontrollera de följande punkterna före varje användning.

Dessa kontroller kräver lite tid och bidrar till att hålla motorfordonet i gott skick för en pålitlig och säker användning.

Om någon del i kontrollistan inte fungerar

korrekt, ska den kontrolleras av en auktoriserad återförsäljare och eventuellt repareras innan fordonet används.

• Koppla loss laddningskabeln från vägguttaget om nödvändigt och lägg undan den i sitt fack.
• Kontrollera drivbatteriets laddningsnivå.
• Kontrollera att lyset, körriktningsvisarna, signalhornet och bromsljuset fungerar.
• Kontrollera däckens slitage och skick.
• Kontrollera däckens tryck.
• Kontrollera att gasreglaget fungerar korrekt.
• Kontrollera att mitten- och sidostödet kan fällas ut smidigt.
• Kontrollera backspeglarnas inställning.
• Kontrollera att instrumentpanelen fungerar korrekt och att inga kontrollampor är tända. Om de inte fungerar, låt en auktoriserad återförsäljare kontrollera systemet.
• Kontrollera att bromshandtagen rör sig och fungerar korrekt.

Om en bromsspak verkar slapp då den aktiveras:

Frambroms:

• Om det rör sig om ett hydrauliskt manöverorgan, skall det omedelbart kontrolleras av en auktoriserad återförsäljare. Bakbroms:
• Om det rör sig om ett mekaniskt manöverorgan, skall

spänningen justeras med hjälp av manöverspakens justeringsmutter.

Innan en första användning är det absolut nödvändigt att lära sig hur alla reglagen fungerar. Vid tvivel hur vissa reglage fungerar, kan din auktoriserade återförsäljare svara på dina frågor och ge dig hjälp.

KÖRNING

Start

• Stöd infällt.
• Sätt dig på fordonet.
• Se till att gashandtaget står på stängt läge.

Start i normaläge:

• Sätt på kontakten.
• Manövrera vänster bromshandtag.
• Tryck på startknappen.

- Släpp upp startknappen när strålkastaren och instrumentpanelen har tänts.

• Släpp upp vänster bromshandtag.
  Funktionsläget Normal ska visas på displayen. I annat fall, upprepa operationen från tillslagningen av tändningen eller slutför valet med knappen "Mode".

Start genom att välja körläge:

• Sätt på kontakten.
• Tryck på startknappen.
• Släpp upp startknappen så fort strålkastaren och instrumentpanelen tänds.
• Välj önskat funktionsläge på instrumentpanelen med hjälp av knappen "MODE".

Om instrumentpanelen inte tänds, utför åter en startprocedur.

Om drivsystemets diagnoslampa (J) förblir tänd efter stratproceduren, ta om operationen. Om problemet består, kontakta en auktoriserad återförsäljare.

Hastighetsökning och hastighetsminskning

För att öka hastigheten, vrid gashandtaget i riktning (A). För att minska hastigheten, vrid gashandtaget i riktning (B).

Bromsning

Det högra handtaget manövrerar frambromsen och det vänstra handtaget manövrerar bakbromsen.

För en effektiv bromsning är det absolut nödvändigt att utföra följande:

• Låt gashandtaget snabbt gå tillbaka.
• Aktivera vänster och höger bromsspakar samtidigt och öka gradvis trycket.

Användningen av en enda broms minskar bromseffekten och kan medföra en blockering av hjulet och leda till ett fall.

Du måste därmed undvika att bromsa in häftigt på våt väg eller i en kurva.

I en brant backe måste hastigheten minskas för att undvika en långvarig bromsning. En överdriven uppvärmning minskar bromsningseffekten.

FRÅNSLAGNING AV FORDONET OCH PARKERING

För att stänga av fordonet och alla kretsar, vrid tändningsnyckeln till läget "OFF".

När tändningen slås ifrån, slutar transponderlampan att blinka efter en kort stund.

Om transponderlampan fortsätter att blinka

snabbt efter att tändningen slagits ifrån, bör du kontakta en auktoriserad återförsäljare snarast för att undvika att skada drivbatteriet.

Fordonet ska parkeras på plan mark.
- Antingen på det mittre stödbenet.
- Eller på det sidoliggande stödbenet.
Vid varje parkering ska styrningen låsas och tändningsnyckeln ska dras ur.

Användaren avråds att lämna kvar föremål i förvaringsutrymmena, oavsett deras värde (hjälm, portfölj, m.m.). Tillverkarens ansvar kan inte åberopas vid stöld.

Det är ytterst viktigt att se till att det inte kommer in något vatten i utrymemt under sadeln.

Det avråds starkt från att transportera

behållare med vätskor i sadelutrymmet.

VIKTIGA SPECIELLA PUNKTER

STARTLÅS MED TRANSPONDER

Stöldskyddet tillåter att fordonet startas medels elektronisk igenkänning via transpondern på tändningsyckeln. Endast nycklarna som programmerats kan starta fordonet. En diagnoslampa för transpondern på instrumentpanelen visar om stöldskyddet är aktivt när man startar fordonet.

Tändningsnyckel

Två typer av nyckla levereras med fordonet.

A.En "masternyckel", som levereras i ett enda exemplar. Masternyckeln är en specialnyckel med ett rött märke som ej bör användas för vardagligt bruk. Nyckeln används för att programmera

om systemet om den svarta nyckeln skulle komma bort.

Skulle masternyckeln komma bort, måste hela stöldskyddssystemet ersättas.

Vid serviceunderhållen, bör masternyckeln överlämnas till den auktoriserade återförsäljaren för eventuella uppdateringar av systemet.

B.En svart nyckel som endast levereras i ett enda exemplar att använda för att köra fordonet.

Den svarta nyckeln är specifik eftersom den även innehåller en transponder med en id-kod som programmerats in i startspärren. Det är möjligt att programmera upp till 6 svarta nycklar i systemet. Om en svart nyckel kommer bort, bör en auktoriserad återförsäljare kontaktas för att programmera om systemet, med åtminstone en ny svart nyckel eller med alla svarta nycklar, med hjälp av masternyckeln för att förbjuda att motorn startas med den förlorade nyckeln.

DRIVBATTERI

Drivbatteriets tekniska utförande medger att detta laddas partiellt utan att det påverkar dess livslängd negativt. Du

kan därför ladda upp det så ofta som möjligt utan att behöva vänta tills det är urladdat.

Användningen av en extra laddare är inte tillåten. Observeras inte denna anvisning, förstörs drivbatteriet.

När laddningsnivån blivit för låg, kopplar en styrenhet först över driften till ett nedsatt säkerhetsläge. Därefter stänger den av fordonet för att inte skada drivbatteriet genom fullständig urladdning. Drivbatteriet måste då

omedelbart laddas upp igen, innan självurladdningen när spänningsnivån då batteriet inte längre går att använda.

Drivbatteriet fordrar inget underhåll, men vid längre stillestånd måste det laddas upp med jämna mellanrum.

Om drivbatteriet avger en ovanlig lukt, bör det kontrolleras av en auktoriserad återförsäljare. Ett batteri innehåller skadliga produkter. Vid läckage eller olycka, bör du vända dig till en

auktoriserad återförsäljare. Dessa har lämplig utrustning för att eliminera batterierna på ett miljövänligt sätt.

LADDNINGSKABEL

En laddningskabel finns hoprullad under sadelfacket. Den är avsedd att anslutas till ett eluttag på 230V -10/16A som är skyddat med en jordfelsbrytare på 30 mA.

Laddningskabeln ska noggrant placeras i något av avsedda spår innan utrymmet stängs.

Laddningsstället ska vara försett med ett eluttag på 230V -10/16A som är skyddat med en jordfelsbrytare på 30 mA och ska vara skyddat från eventuella värmekällor.

När laddningskabeln ansluts till eluttaget, styrs laddningen automatiskt och drivsystemet neutraliseras.

Medan drivbatteriet laddas.

• Diagnoslampan för transpondern blinkar.
  • Laddningsindikatorn är igång.
  • Laddningsnivåns indikator är igång.

Under drivbatteriets laddning, ställs instrumentpanelens display i standby efter 30 sekunders inaktivitet. Tryck på en knapp för att aktivera den på nytt för att se laddningens status.

Om batteriet är starkt urladdat, kommer det att ta en viss tid innan det första segmentet på laddningsnivåns indikator börjar blinka.

Drivbatteriets laddning styrs av en styrenhet och tiden för laddningen beror på den uppskattade räckvidden som är kvar.

Batteriets temperatur och omgivande temperatur kan påverka laddningstiden.

- Fordonet får inte parkeras eller förvaras på något ställe där temperaturen överskrider 40°C.

- Om temperaturen närmar sig 8°C, går laddningen långsammare.

- Ligger temperaturen kring -10^ , tar uppladdningen längre tid.

I genomsnitt, tar laddningen 5 timmar för en kapacitet på 100% och 3 timmar för en kapacitet på 80%. (modell 2 laddare)

I genomsnitt, tar laddningen 8 timmar för en kapacitet på 100% och 5 timmar för en kapacitet på 80%. (modell 1 laddare)

Laddningen kan avbrytas när som helst utan att detta påverkar drivsystemet negativt.

Under drivbatteriets laddning, är alla ingrepp, underhålls- och rengöringsåtgärder på fordonet förbjudna.

RÄCKVIDD/ENERGIBESPARING

En elscooters räckvidd beror i första hand på hur energin förbrukas. Följande rekommendationer bör observeras:

• Häll konstant hastighet och undvik att starta och stanna ofta.
• Anpassa hastigheten till uppskattningen som räckviddsräknaren indikerar och till backarna längs körsträckan.
• Sakta in utan att bromsa in för kraftigt för att dra fördel av energiätervinningssystemet.
• Se till att däcken har korrekt tryck och att bromsarna är korrekt inställda.
• Se till att användarens, passagerarens, bagagens och tillbehörens vikt inte överstiger den maximala tillåtna lasten.

Genomsnittlig räckvidd:

• 60 km Normalt funktionsläge.
  • 120km Ekonomiläge.

12/14 Alatergivning eller översättning, även delvis, är förbjuden utan Peugeot Scooters skriftliga tillstånd

Räckvidden minskar om en passagerare eller bagage transporteras, om tillbehör såsom en vindruta monteras och vid ogynnsamma väderförhållanden, i synnerhet vid minusgrader.

Att vara mån om sin energiförbrukning är också ett personligt sätt att värna om miljön.

KONTROLL AV VÄTSKENIVÄERNA

Bromsvätska

Bromsvätskeniväerna skall kontrolleras med jämna mellanrum genom bromssändarnas ventil (A). Om nivån ligger nära minimummärket, bör fordonet tas till en auktoriserad återförsäljare

för kontroll av bromskretsen och för påfyllning av bromsvätska.

DÄCK

Däckens tryck ska regelbundet kontrolleras då de är kalla. Ett felaktigt tryck skapar ett onormalt slitage och påverkar beteendet på vägen vilket gör körningen farlig.

För lägt tryck minskar märkbart drivbatteriets räckvidd då friktionen ökar, vilket medför ökad energiförbrukning.

Om slitbanans slitagegränser uppnåtts (B), rekommenderas det att kontakta en auktoriserad återförsäljare för att byta däcket.

Vid ett byte, rekommenderas det att montera däck av samma märke och kvalitet. Vid en punktering får inte en slang monteras i ett slanglöst däck.

Ett däck innehåller miljöfarliga ämnen. Din äterförsäljare är utrustad för ett miljövänlig bortskaffande av gamla däck enligt gällande standarder.

SÄKRINGAR

Det elektriska systemet är skyddat med säkringar som sitter i förvaringsutrymmet.

Om säkringen ofta går, är det i vanliga fall ett tecken på kortslutning i elkretsen. Det rekommenderas att kretsen kontrolleras av en auktoriserad återförsäljare.

Det rekommenderas att slå av tändningen innan ett byte av säkringen. Byt alltid ut den med en säkring av samma storlek. Om denna instruktion inte respekteras kan det medföra

en skada på elkretsen, men även eldsvåda.

Då alla elapparater utgör en potentiell fara, får endast reparatörer med lämplig behörighet ingripa på din elscooter.

Ersätta en säkring

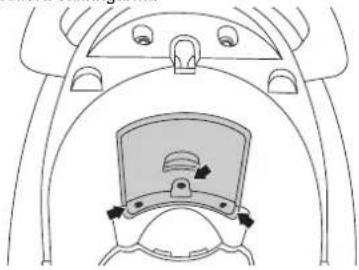

• Oppna sadeln.
• Avlägsna inspektionsluckan (3 skruvar).
• Kontrollera säkringarna.

Varje gång komponenter i sadelutrymmet monteras bort och monteras tillbaka, för att rengöras eller annat, måste detta ske med största omsorg.

Det är ytterst viktigt att inget vatten när botten i utrymmet.

TILLDELNING AV SÄKRINGARNA

F1	Ej använd
F25A	Startkrets
F35A	Uttag 12 V
F415A	TransponderantennInstrumentpanelGashandtagspotentiometerOmvandlarreläDrivbatteriets styrenhetStyrenhet för eldriftenDiagnosuttagBelysningSignalhorn
F510A	Omvandlare
F620A	Batteriets laddningskrets

BYTE AV GLÖDLAMPORNA

Strålkastarens glödlampa

- Plocka bort strälkastarkäpan (1).

För detta ingrepp, bör en auktoriserad återförsäljare kontaktas.

Glödlampor för körriktningsvisare

• Plocka bort bakkápan (2).
• Skruva loss den främre körriktningsvisarens 3 fästskruvar.

För detta ingrepp, bör en auktoriserad återförsäljare kontaktas.

Glödlampor för bakljus och bakre körriktningvisare

• Plocka bort sadelutrymmet (1).
• Plocka bort stödhandtaget (2).
• Plocka bort samtliga bakkåpor (3).

För detta ingrepp, bör en auktoriserad återförsäljare kontaktas.

REGLERING AV STRÅLKASTARNA

Inställningen av strålkastaren sker medels en skruv som sitter under strålkastaren.

forhandleren, eller aflever det på et særligt opsamlingssted.

Personsikkerhed
