GEBRUIKSAANWIJZING BPP 4500 50 KARCHER

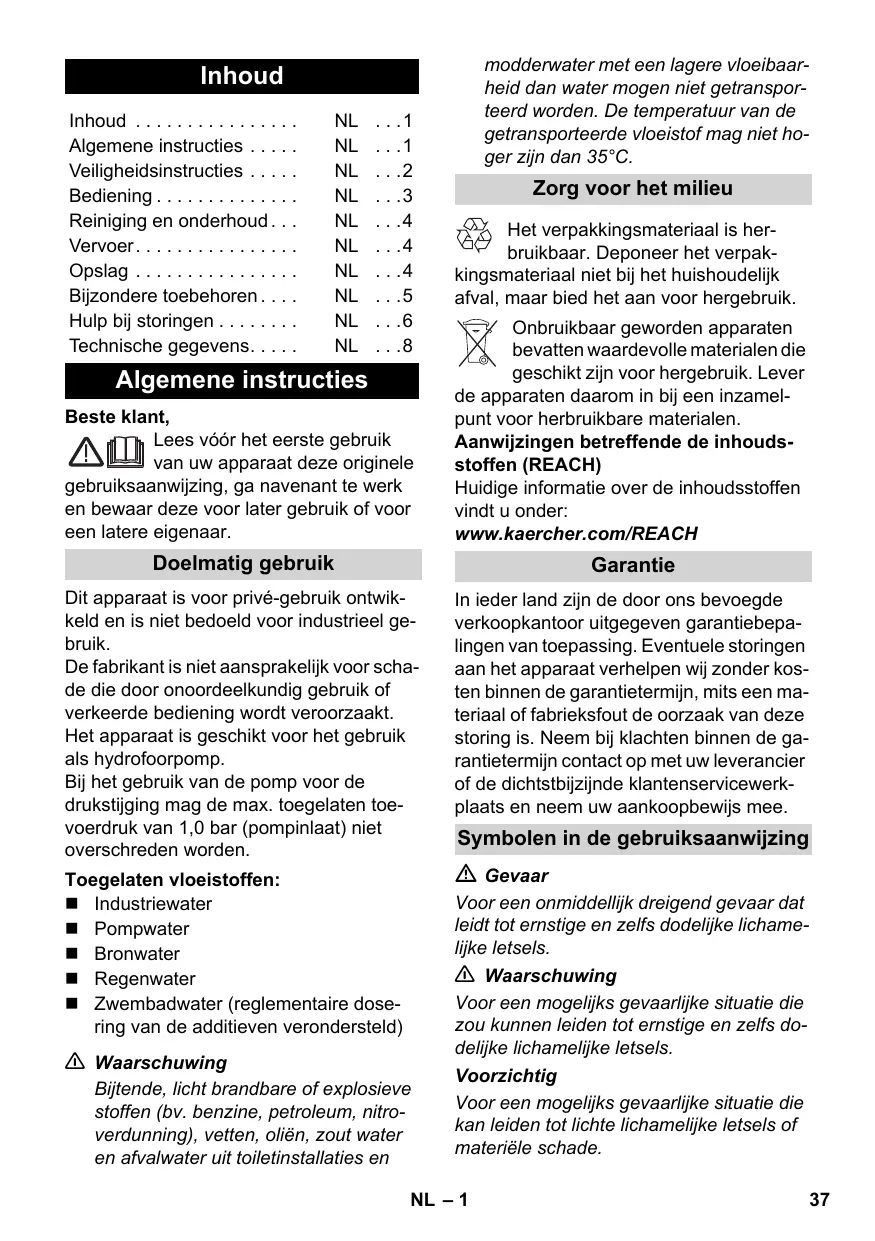

Inhoud	NL	...1
Algemene instructies	NL	...1
Veiligheidsinstructies	NL	...2
Bediening	NL	...3
Reiniging en onderhoud	NL	...4
Vervoer	NL	...4
Opslag	NL	...4
Bijzondere toebehoren	NL	...5
Hulp bij storingen	NL	...6
Technische gegevens	NL	...8

Algemene instructies

Beste klant,

Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar.

Doelmatig gebruik

Dit apparaat is voor privé-gebruik ontwikkeld en is niet bedoeld voor industrieel gebruik.

De fabrikant is niet aansprakelijk voor schade die door onoordeelkundig gebruik of verkeerde bediening wordt veroorzaakt. Het apparaat is geschikt voor het gebruik als hydrofoorpomp.

Bij het gebruik van de pomp voor de drukstijging mag de max. toegelaten toevoerdruk van 1,0 bar (pompinlaat) niet overschreden worden.

Toegelaten vloeistoffen:

• Industriewater
  ■ Pompwater
  ■ Bronwater
  ■ Regenwater
  ■ Zwembadwater (reglementaire dosering van de additieven verondersteld)

⚠ Waarschuwing

Bijtende, licht brandbare of explosieve stoffen (bv. benzine, petroleum, nitroverdunning), vetten, oliën, zout water en afvalwater uit toiletinstallaties en

modderwater met een lagere vloeibaarheid dan water mogen niet getransporteerd worden. De temperatuur van de getransporteerde vloeistof mag niet hoger zijn dan 35°C.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Symbolen in de gebruiksaanwijzing

⚠️ Gevaar

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

⚠ Waarschuwing

Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs do-delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

Veiligheidsinstructies

⚠️ Levensgevaar

Bij niet-naleving van de veiligheidsinstructies bestaat levensgevaar door elektrische stroom!

■ Controleer voor ieder gebruik of aansluitkabel en netstekker onbeschadigd zijn. Laat beschadigde voedingskabels onmiddellijk vervangen door een bevoegde medewerker van de technische dienst of een elektro-vakman.
■ Alle elektrische steekverbindingen moeten in een overstromingsveilige sector aangebracht worden.
■ Trek niet aan het snoer, om de stekker uit het stopcontact te trekken, maar aan de stekker.
■ Het elektriciteitssnoer niet over scherperanden trekken en niet bekneld laten raken.
■ Het apparaat moet in een stabiele en overstromingsveilige sector opgesteld worden.
■ De op het typeplaatje aangegeven spanning moet met de spanning van de stroombron overeenkomen.
■ Om risico 's te vermijden, mogen reparaties en het vervangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.
Bij een ontbrekende watertoevoer schakelt de pomp niet uit. Het water in de pomp wordt heet en kan eruitspuitend verwondingen veroorzaken! Pomp max. 3 minuten in die bedrijfsmodus gebruiken.
Tip: droogloopbeveiliging (6.997-355.0), vlotterschakelaar (6.997-356.0) optioneel verkrijgbaar!
■ De pomp mag niet gebruikt worden als dompelpomp.
Bij gebruik van de pomp bij zwemba- den, tuinvijvers of fonteinen moet een minimumafstand van 2 m gerespec- teerd worden en moet het apparaat be-

veiligd worden zodat het niet in het water kan glijden.

■ Elektrische veiligheidsinrichtingen in acht nemen:
Pompen mogen aan zwembaden, tuinvijvers en fonteinen enkel gebruikt worden via een aardlekschakelaar met een nominale afschakelstroom van max.
30mA. Indien er zich personen in het zwembad of de vijver bevinden, mag de pomp niet gebruikt worden.
Om veiligheidsredenen raden wij principieel aan het apparaat te gebruiken via een aardlekschakelaar (max. 30mA).
De elektrische aansluiting mag alleen uitgevoerd worden door een electricien. De nationale bepalingen daartoe moeten zeker in acht genomen worden!
In Oostenrijk moeten pompen voor het gebruik in zwembaden en tuinvijvers die uitgerust zijn met een vaste aansluitleiding, conform ÖVE B/EN 60555 Deel 1 tot 3, gevoed worden via een ÖVE-geteste scheidingstransformator, waarbij de nominale spanning secundair niet hoger mag liggen dan 230V.
■ Het apparaat mag gebruikt worden door kinderen vanaf 8 jaar en personen met beperkte fysische, zintuigelijke of mentale capaciteiten of gebrek aan ervaring en kennis, op voorwaarde dat ze onder toezicht staan of over het veilige gebruik van het apparaat werden ingelicht en de daaruit resulterende gevaren begrijpen.
■ Kinderen moeten gecontroleerd worden om te garanderen dat ze niet met het apparaat spelen.

Voorwaarden voor de stabiliteit

Voorzichtig

Voor alle handelingen met of aan het apparaat moet de stabiliteit gegarandeerd worden om ongevallen of beschadigingen te vermijden.

- De stabiliteit van het apparaat is gega-randeerd wanneer het op een effen on-dergrond wordt geplaatst.

Bediening

Voor de inbedrijfname van de pomp moe- ten de veiligheidsinstructies in elk geval in acht genomen worden!

Beschrijving apparaat

1 Netsnoer met stekker
2 Aansluiting G1(33,3mm) zuigleiding
3 Aansluiting G1(33,3mm) drukleiding
4 Vulopening met voorfilter
5 Drukindicatie
6 Aflaatopening
7 Terugslagklep

Voorbereiding

Afbeelding A

→ Voor de inbedrijfstelling de druk van de luchtvulling in het reservoir controleren. Indien nodig in de uitgeschakelde / drukloze toestand op 2,0 bar navullen.

Afbeelding B

→ Apparaat beveiligen tegen verschuiven (evtl. vastschroeven).

Afbeelding C

→ Terugslagklep monteren.
→ Vacuümvaste zuigslang met geïntegreerde terugstroomstop aansluiten aan de zuigzijde. (als apart accessoire verkrijgbaar)

→ Drukzijde voor de geluidsbeperking via een flexibele slang verbinden met de drukleiding.

Afbeelding D

→ Om de latere lediging en drukontlasting van het systeem te vereenvoudigen, bevelen wij de montage van een aflaatkraan tussen pomp en zuigslang / terugslagklep aan.
( behoort niet tot het leveringspakket)

Afbeelding E

→ Deksel van de vulopening losschroeven en water vullen tot het overloopt.
→ Deksel handvast op de vulopening schroeven.
→ Voorhanden afsluitkleppen in de drukleiding openen.

Instructie: Zelfs de kleinste ondichtheden leiden tot storingen.

Gebruik

→ Netstekker in het stopcontact steken.

⚠️ Let op

Pomp start onmiddellijk. Wachtern tot de pomp aanzuigt en gelijkmatig water pompt, dan afsluitkleppen in drukleiding sluiten.

Nadat de uitschakeldruk bereikt is, schakelt de drukschakelaar de motor uit. Het reservoir is nu gevuld, de hydrofoorpomp is bedrijfsklaar.

Bij een ontbrekende watertoevoer wordt de uitschakeldruk niet bereikt, de drukschakelaar kan het apparaat niet meer uitschakelen, waardoor het water in de pompkop verhit en het apparaat beschadigt. In de apparaten BPP 4000/48 en BPP 4500/50 wordt de stroomtoevoer bij oververhitting onderbroken door een thermoschakelaar. Na afkoeling wordt de stroomtoevoer opnieuw tot stand gebracht.

Ter reguliere beveiliging tegen watertekort bevelen wij aan om een droogloopbeveiliging te gebruiken.

⚠️ Let op

Systeem staat onder druk! (druk zie hoofdstuk "Technische gegevens")

De werkzaamheden beëindigen

→ Stekker uit het stopcontact trekken.

Reiniging en onderhoud

⚠️ Gevaar

Neem altijd vóór onderhouds- en/of reparatiewerkzaamheden de stekker uit het stopcontact.

Systeem staat onder druk!

Voor het openen van het vul- of aflaatdeksel resp. voor het scheiden van leidingverbindingen, afsluitklep aan drukzijde openen en systeem via aflaatkraan (verkrijgbaar in de vakhandel) leegmaken.

Zorg

Afbeelding F

→ Voorfilter regelmatig controleren op verontreinigingen. Bij zichtbare verontreinigingen gaat u als volgt te werk:
→ deksel aan de vulopening losschroeven
→ voorfilter wegnemen en onder stromend water reinigen

Onderhoud

Afbeelding A

→ De druk van de luchtvulling in het reservoir jaarlijks controleren. Indien nodig in de uitgeschakelde / drukloze toestand op 2,0 bar navullen (stekker van het apparaat uittrekken, waterkraan openen).

Vervoer

Voorzichtig

Om ongevallen of verwondingen bij het transport te vermijden, moet het gewicht van het apparaat in acht genomen worden (zie technische gegevens).

Transport met de hand

→ Apparaat aan de draaggreep optillen en dragen.
→ Apparaat beveiligen tegen verschuiven en kantelen.

Transport in voertuigen

Opslag

Voorzichtig

Om ongevallen of verwondingen te vermijden, moet bij de keuze van de opslagplaats het gewicht van het apparaat in acht genomen worden (zie technische gegevens).

Apparaat opslaan

→ Apparaat op een vorstvrije plaats bewaren.

Bijzondere toebehoren

De afbeeldingen van de hierna vermelde accessoires vindt u op pagina 4 van deze handleiding.

6.997-350.0	Zuiggarnituur 3,5m	Volledig aansluitklare, vacuümvaste zuigslang met zuigfilter en terugloopstop. Ook als verlenging van de zuigslang te gebruiken. 3/4" (19mm) slang met G1 (33,3mm) aansluit-schroefdraad.
6.997-349.0	Zuiggarnituur 7,0m
6.997-348.0	Zuigslang 3,5m	Volledig aansluitklare, vacuümvaste zuigslang voor de directe aansluiting aan de pomp. Voor de verlenging van de zuiggarnituur of het gebruik met zuigfilters. 3/4" (19mm) slang met G1 (33,3mm) aansluit-schroefdraad.
6.997-347.0	Zuigslang aan de lo-pende meter 3/4" (19mm) 25m	Vacuümvaste spiraalslang voor het voorsnijden van individuele slanglengten. Kan als individuele zuiggarnituur gebruikt worden in combinatie met aansluitingsonderdelen en zuigfilters.
6.997-346.0	Zuigslang aan de lo-pende meter 1" (25,4mm) 25m
6.997-360.0	Zuigslang voor ge-slagen putten en buisleidingen	Vacuümvaste spiraalslang voor de aansluiting aan de zuigzijde van de pomp. 1" (25,4 mm) slang met G1" (33,3mm) aansluit-schroefdraad aan beide kanten. Let op: De zuigslang mag niet als drukslang gebruikt worden.
6.997-345.0	Zuigfilter Basic 3/4" (19mm)	Voor de aansluiting aan de zuigslang (aan de lo-pende meter). De terugloopstop verkort de heraan-zuigtijd. (incl. slangklemmen)
6.997-342.0	Zuigfilter Basic 1" (25,4mm)
6.997-341.0	Zuigfilter Premium	Voor de aansluiting aan de zuigslang (aan de lo-pende meter). De terugloopstop verkort de heraan-zuigtijd. (incl. slangklemmen). Robuuste uitvoering van metaal en kunststof. Geschikt voor 3/4" (19mm) of 1" (25,4mm) slangen.
6.997-343.0	Voorfilter (debiet tot 3000 l/h)	Pompvoorfilter ter bescherming van de pomp tegen grove vuildeeltjes of zand. De filterinzet kan voor de reiniging verwijderd worden. Met G1 (33,3mm) aan-sluit-schroefdraad.
6.997-344.0	Voorfilter (debiet tot 6.000 l/h)
6.997-359.0	Pompaansluitstuk G1 (33,3mm)	Passend voor 3/4“(19mm) of 1“(25,4mm) slangen. Met G1 (33,3mm) aansluitdraad. Inclusief terug-slagklep, platte pakking en slangklem. Bij gebruik voor tuinpompen de vlakke pakking aanbrengen.
6.997-358.0	Aansluitset Basic G1 (33,3mm)	Voor de aansluiting van 1/2“ (12,7mm) waterslan-gen aan pompen met G1 (33,3mm) aansluit-schroefdraad.
6.997-340.0	Aansluitset Premi-um G1 (33,3mm)	Voor de aansluiting van 3/4“ (25,4mm) waterslan-gen aan pompen met G1 (33,3mm) aansluit-schroefdraad. Voor een hogere doorstroming van water.
6.997-356.0	Vlotterschakelaar	Schakelt de pomp afhankelijk van de waterstand van het waterreservoir automatisch in en uit. Met 10 m speciale aansluitkabel.
6.997-355.0	Droogloopbeveili-ging	Indien geen water door de pomp loopt, beschermt de droogloopbeveiliging de pomp tegen schade en schakelt die automatisch uit. Met G1“(33,3mm) aansluit-schroefdraad.
6.997-417.0	Drukslang 3/4“(19mm), 1m	Aansluitslang voor de drukcompensatie in de huis-waterinstallatie. Voor de aansluiting van de pomp aan starre leidingsystemen. Bovendien verhindert intern opslagvolume in de slang vaak in- en uitscha-kelen van de pomp.

Hulp bij storingen

⚠️ Gevaar

Om risico 's te vermijden, mogen reparaties en het vervangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Storing	Oorzaak	Oplossing
Pomp draait maar pompt niet	Lucht in de pomp	zie hoofdstuk „Voorbereiden“ afb. E
	Lucht kan niet ontsnappen aan de drukzijde	Ontneemplaats aan de drukzijde openen
Pomp draait niet of valt tijdens de werking plots stil	Stroomtoevoer onderbroken	Zekeringen en elektrische verbindingen controleren
	Thermoveiligheidsschakelaar in de motor heeft de pomp wegens overhitting van de motor uitgeschakeld.	Stekker uittrekken, pomp laten afkoe- len, aanzuigbereik reinigen, droog-loop verhinderen
Pomp schakelt zichzelf uit en ook opnieuw in (BPP 4000/48 en BPP 4500/50)	Zekering van de thermoscha-kelaar heeft de pomp ter be-scherming tegen overhitting uitgeschakeld c.q. na afkoeling opnieuw ingeschakeld.	Om herhaling te voorkomen, moet het systeem op dichtheid gecontroleerd en afgedicht worden.
Motor start on-middelijk na het uitschake-len opnieuw	Druk in het systeem gaat verlo-ren	Verbindingen incl. afdichtingen en wa- teruitlaat controleren.De kleinste ondichtheden hebben een invloed op de werking.
	Luchtdruk in het reservoir is te laag.	Reservoir met 2,0 bar vullen. Zie hoofdstuk „Onderhoud“ afb. A
	Terugslagklep sluit niet correct	Terugslagklep aan zuigzijde controle-ren.
	Membraan in het drukvat de-fect	Membraan vernieuwen
Vermogendaalt of is te laag	Zuigfilter of terugslagklep ver-ontreinigd	Zuigfilter resp. terugslagklep reinigen
	Vermogen van de pomp is af-hankelijk van de hoogte en de aangesloten periferie	Max. hoogte in acht nemen, zie tech-nische gegevens, indien nodig een andere slangdiameter of slanglengte kiezen
	Voorfilter verontreinigd	voorfilter wegnemen en onder stro-mend water reinigen
Vibrerend ge-luid bij de afna-me van water	Membraan in het drukvat vi-breert	Bedrijfsafhankelijk geluid dat door het verlagen van de druk van de luchtvul-ling in het reservoir kan opgelost wor-den.

Bij vragen of storingen helpt onze Kärcher-vestiging u graag verder. Adres zie achterzijde.

Technische gegevens

		BPP3000/42	BPP4000/48	BPP4500/50
Spanning	V	230 - 240	230 - 240	230 - 240
Frequentie	Hz	50	50	50
Vermogen Pnom.	W	700	900	1200
Max. volume	l/h	3000	3700	4500
Max. aanzuighoogte	m	8	8	8
Maximumdruk van de pomp	MPa(bar)	0,40(4,0)	0,43(4,3)	0,50(5,0)
Werkdruk	MPa(bar)	0,17-0,28(1,7 - 2,8)	0,17-0,30(1,7 - 3,0)	0,17-0,32(1,7 - 3,2)
Maximumdruk van de luchtvulling in het reservoir	MPa(bar)	0,18-0,2(1,8 - 2,0)	0,18-0,2(1,8 - 2,0)	0,18-0,2(1,8 - 2,0)
Hoogste toegelaten binnendruk in het reservoir	MPa(bar)	0,50(5,0)	0,50(5,0)	0,50(5,0)
Gewicht	kg	16	16	17

Technische veranderingen voorbehouden!

Bedrijfsdruk en volume is afhankelijk van de aanzuighoogte en de aangesloten periferie!

Het mogelijke volume is nog zo groot:

• hoe lager de aanzuig- en oppomphoogten zijn
• hoe groter de diameter van de gebruikte slangen zijn
• hoe korter de gebruikte slangen zijn
• hoe minder drukverlies het aangesloten accessoire veroorzaakt
