ПОСІБНИК КОРИСТУВАЧА BPP 4500 50 KARCHER

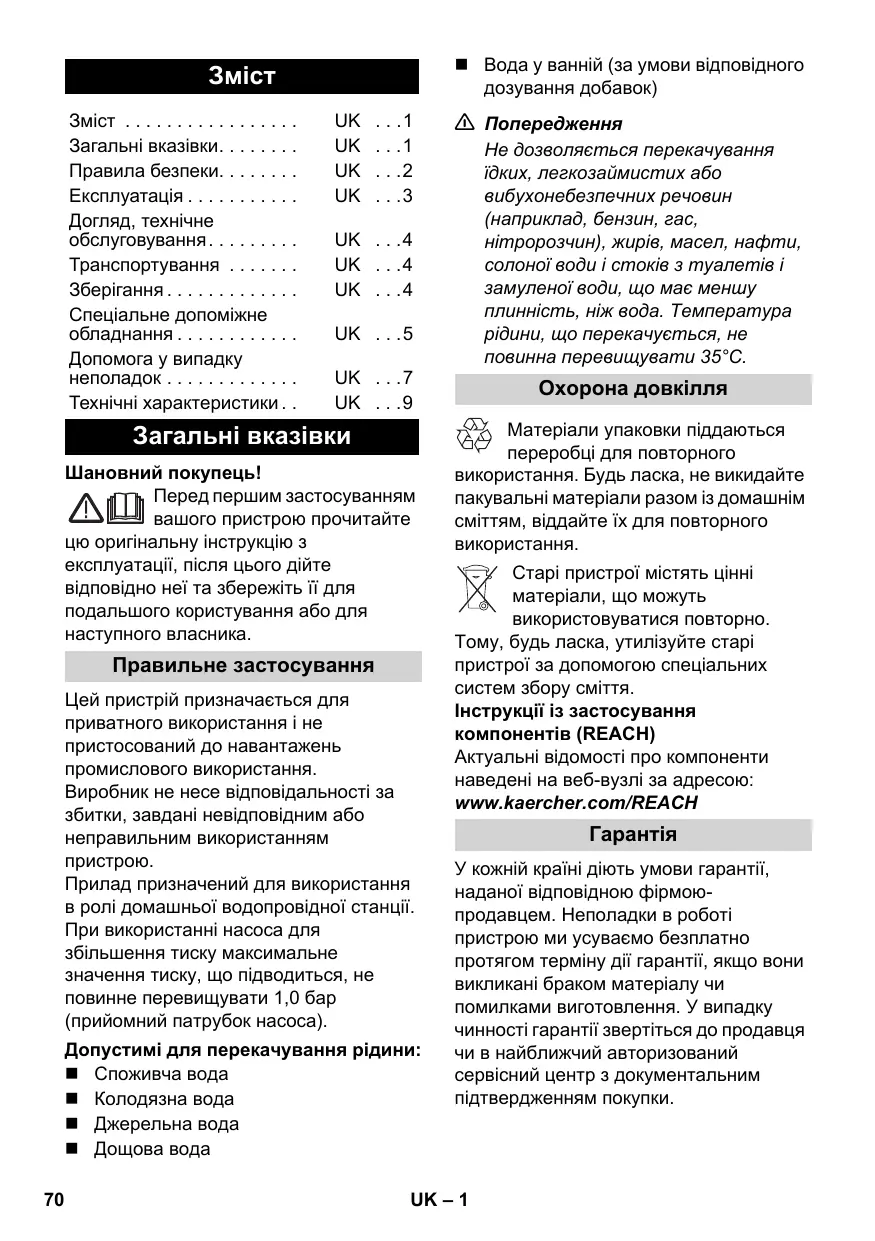

Зміст	UK	...1
Загальні вказівки.	UK	...1
Правила безпеки.	UK	...2
Експлуатація	UK	...3
Догляд, технічне обслуговування.	UK	...4
Транспортування	UK	...4
Зберігання	UK	...4
Спеціальне допоміжне обладнання	UK	...5
Допомога у випадку неполадок	UK	...7
Технічні характеристики.	UK	...9

Загальні вказівки

Шановний покупець!

Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника.

Правильне застосування

Цей пристрій призначається для приватного використання і не пристосований до навантажень промислового використання.

Виробник не несе відповідальності за збитки, завдані невідповідним або неправильним використанням пристрою.

Прилад призначений для використання в ролі домашньої водопровідної станції. При використанні насоса для збільшення тиску максимальне значення тиску, що підводиться, не повинне перевищувати 1,0 бар (прийомний патрубок насоса).

Допустимі для перекачування рідини:

■ Споживча вода
■ Колодязна вода
■ Джерельна вода
■ Дощова вода

■ Вода у ванній (за умови відповідного дозування добавок)

⚠️ Попередження

Не дозволяється перекачування їдких, легкозаймистих або вибухонебезпечних речовин (наприклад, бензин, гас, нітророзчин), жирів, масел, нафти, солоної води і стоків з туалетів і замуленої води, що має меншу плинність, ніж вода. Температура рідини, що перекачується, не повинна перевищувати 35°C.

Охорона довкілля

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для повторного використання.

Старі пристрої містять цінні матеріали, що можуть використовуватися повторно.

Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на веб-вузлі за адресою: www.kaercher.com/REACH

Гарантія

У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваємо безплатно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинності гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.

Знаки у посібнику

⚠️ Обережно!

Для небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

⚠️ Попередження

Для потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

Увага!

Для потенційно можливої небезпечної ситуації, що може призвести до легких травм чи спричинити матеріальні збитки.

Правила безпеки

⚠️ Небезпека для життя

При недотриманні вказівок по техніці безпеки існує небезпека для життя від електричного струму!

Перевіряти підключення приладу до мережі на предмет пошкодження перед кожним використанням. Замініть дефектний провід через авторизовану сервісну службу/електрика.
Всі електричні штепсельні з'єднання повинні перебувати в захищеному від затоплення місці.
■ Для того щоб від'єднати пристрій від мережі потрібно тягнути не за з'єднувальний шнур, а за штекер.
■ Не тягнути з'єднувальний шнур через гострі кути та не затискати його.
■ Встановити пристрій в стійкому і захищеному від переливу положенні.
■ Зазначена напруга на заводській табличці повинна збігатися з напругою у джерелі току.
■ Щоб уникнути небезпеки, ремонт і установку запасних деталей повинні виконувати тільки авторизовані сервісні центри.
■ У випадку відсутності подачі води насос не виключається. Вода в насосі

нагрівається і на виході може викликати тілесні пошкодження!

Експлуатувати насос в цьому робочому стані макс. 3 хвилини.

Порада: Захист від сухого ходу (6.997-355.0), перемикач поплавка (6.997-356.0) поставляються опціонально!

■ Не можна використовувати насос як занурювальний насос.

■ При використанні насосу біля плавальних басейнів, садових ставків або фонтанів дотримуватися мінімальної відстані 2 м і захистити прилад від зісковзування у воду.

■ Стежити за електричними захисними пристроями:

Використовувати занурювальні насоси в басейнах, садових ставках та фонтанах тільки з автоматом захисту від струму витоку з номінальним струмом витоку 30 мА. Забороняється використовувати насос, якщо в басейні або ставку перебувають люди.

З міркувань безпеки, ми рекомендуємо використовувати пристрій з автоматом захисту від струму витоку (витоку 30 мА). Електричні з'єднання повинні виконуватися тільки електриком. Слід обов'язково дотримуватися національних вимог!

В Австрії насоси для використання в басейнах і садових ставках, обладнані фіксованим з'єднувальним трубопроводом, згідно з ÖVE B/EN 60555 частина 1 - 3, повинні живитись від схваленого ÖVE розділового трансформатора, причому не повинна перевищуватись номінальна напруга 230В.

■ Пристрій дозволяється використовувати дітям старше 8 років і особами з обмеженими фізичними, сенсорними або розумовими можливостями, а також особам, що не мають потрібного

досвіду чи знань, якщо вони знаходяться під наглядом або пройшли підготовку в області безпечного використання обладнання та усвідомлюють витікаючи з цього ризики.

■ Стежити за тим, щоб діти не грали із пристроєм.

Умови для забезпечення стійкості

Увага!

Перед виконанням будь-яких дій з приладом або біля нього необхідно забезпечити стійкість, щоб запобігти нещасним випадкам та травмуванню.

– Стійкість приладу гарантована лише у тому випадку, коли його встановлено на рівній поверхні.

Експлуатація

Перед використанням насосу обов'язково додержуйтесь правил безпеки!

Опис пристрою

1 Мережевий кабель зі штекером
2 Підключення G1(33,3 мм) всасувальний трубопровід
3 Підключення G1(33,3 мм) напірний трубопровід
4 Патрубок заповнення з попереднім фільтром
5 Індикатор тиску
6 Випускний отвір
7 Зворотній клапан

Підготовка

Малюнок А

→ Перед введенням в експлуатацію слід перевірити тиск повітря, що подається для заповнення акумуляційного котла. При необхідності залити воду в пристрій, що перебуває у вимкнутому/ безнапірному стані.

Малюнок В

→ Захистити прилад від сповзання (при необхідності укріпити шурупами).

МалюнокС

→ Встановити зворотний клапан.
→ Підключити вакуум-щільний всмоктувальний шланг зі вбудованим захистом від зворотного потоку до сторони всмоктування. (поставляється як спеціальне оснащення)
→ 3 метою зменшення шуму з'єднати сторону тиску через гнучкий шланг з напірним трубопроводом.

МалюнокD

→ Щоб надалі спростити відкачку та зниження тиску в системі, радимо здійснити монтаж зливного крану між насосом та всмоктувальним шлангом/зворотним клапаном. (не входить в комплект поставки)

Малюнок E

→ Відкрутити кришку на заливному патрубку і заповнити воду до переливу.
→ Міцно прикрутити кришку на заливний патрубок.
→ Відкрити наявні запірні клапани напірного трубопроводу.

Вказівка: Наявність навіть незначної кількості негерметичних ділянок приводить до збою.

Експлуатація

→ Вставте мережевий штекер у розетку.

⚠️ Увага

Насос вмикається відразу. Почекати, доки насос не буде всмоктувати та одночасно із цим качати, потім закрити запірні клапани напірного трубопроводу. При досягненні тиску вимикання манометричний вимикач відключає двигун. Акумуляційний котел тепер заповнений, а домашній водопровід готовий до експлуатації.

При відсутності водопостачання не досягається тиск вимикання,

пневматичний вимикач не може вимкнути пристрій, вода в голівці насоса нагрівається, що може привести до пошкодження пристрою. У пристроях ВРР 4000/48 і ВРР 4500/50 при перегріві подача живлення уривається термовимикачем. Після охолоджування подача живлення поновлюється. В цілях забезпечення регулярного захисту від нестачі води ми рекомендуємо застосовувати запобіжник від роботи в суху.

⚠️ Увага

Система знаходиться під тиском! (тиск, див. главу "Технічні дані")

Закінчення роботи

→ Витягнути штепсель з розетки.

Догляд, технічне обслуговування

⚠️ Обережно!

Перед проведенням будь-яких видів профілактичних робіт та очищення приладу слід витягати з розетки штепсельну вилку приладу. Система знаходиться під тиском! Перед відкриттям кришки заповнення і спуску або перед роз'єднанням трубопроводів слід відкрити запірний клапан на стороні тиску і спустити воду з системи через спускний кран (Є в продажу).

Догляд

Малюнок F

→ Регулярно перевіряти попередній фільтр на наявність забруднень. У випадку видимих забруднень діяти таким чином:
→ Відкрутити кришку на патрубку заповнення.
→ Зняти попередній фільтр і почистити під проточною водою.

Технічне обслуговування

Малюнок А

→ Рівень тиску повітря, що подається для заповнення акумуляційного котла, слід перевіряти один раз на рік. При необхідності залити воду в пристрій, що перебуває у вимкнутому/безнапірному стані (вимкнути пристрій від мережі, відкрити водопровідний кран).

Транспортування

Увага!

Для запобігання нещасним випадкам та травмуванню при транспортуванні приладу слід прийняти до уваги вагу приладу (див. розділ "Технічні дані").

Транспортування вручну

→ Високо підняти пристрій за ручку та перенести.

Транспортування транспортними засобами

→ Зафіксувати прилад від зсунення та перекидання.

Зберігання

Увага!

Для запобігання нещасним випадкам та травмуванню при виборі місця зберігання приладу слід прийняти до уваги вагу приладу (див. розділ "Технічні дані").

Зберігати пристрій

→ Прилад слід зберігати в захищеному від морозу приміщенні.

Спеціальне допоміжне обладнання

Зображення зазначених далі спеціального приладдя ви знайдете на сторінці 4 даного керівництва.

6.997-350.0	Всмоктувальна гарнітура 3,5 м	Повністю готовий до підключення,вакуумщільний всмоктувальний шланг ізвсмоктувальним фільтром і системою зупинки зворотного потоку. Також застосовується як подовжувач всмоктувального шлангу. 3/4" (19 мм) шланг із з'єднальним різьбленням G1 (33,3 мм)
6.997-349.0	Всмоктувальна гарнітура 7,0 м
6.997-348.0	Всмоктувальний шланг 3,5 м	Повністю готовий до підключення,вакуумщільний всмоктувальний шланг для прямого підключення до насоса. Для подовження всмоктувальної гарнітури або для використання з всмоктувальними фільтрами. 3/4" (19 мм) шланг із з'єднальним різьбленням G1 (33,3 мм)
6.997-347.0	Всмоктувальний шланг, що продається на метри 3/4" (19 мм) 25 м	Вакуумщільний спіральний шланг для нарізки окремих шлангів необхідної довжини.Сполучений зі з'єднальними деталями й всмоктувальним фільтром, застосовується в якості окремої всмоктувальної гарнітури.
6.997-346.0	Всмоктувальний шланг, що продається на метри 1" (25,4 мм) 25 м
6.997-360.0	Всмоктувальний шланг для забивного колодязя та трубопроводів	Вакуумщільний спіральний шланг для підключення на всмоктувальній стороні насоса. 1" (25,4 мм) шланг із з'єднальним різьбленням з обох сторін G1 (33,3 мм). Увага: Всмоктувальний шланг не можна використовувати як напірний шланг.
6.997-345.0	Всмоктувальний фільтр Basic 3/4" (19мм)	Для підключення до всмоктувального шланга, що продається на метри. Система зупинки зворотного потоку зменшує час повторного всмоктування. (включаючи клеми шлангів)
6.997-342.0	Всмоктувальний фільтр Basic 1" (25,4мм)
6.997-341.0	Всмоктувальний фільтр Premium	Для підключення до всмоктувального шланга, що продається на метри. Система зупинки зворотного потоку зменшує час повторного всмоктування. (включаючи клеми шлангів). Міцне металопластикове виконання. Підходить для шлангів 3/4" (19мм) або 1" (25,4мм).
6.997-343.0	Фільтр грубого очищення (витрата до 3000 л/ч)	Фільтр грубого очищення насоса для захисту насоса від великих часток бруду або піску. Фільтрувальну вставку можна вийняти для подальшого очищення. Зі з'єднальним різьбленням G1 (33,3 мм).
6.997-344.0	Фільтр грубого очищення (витрата до 6000 л/ч)
6.997-359.0	З'єднальна деталь насоса G1 (33,3 мм)	Підходить для шлангів 3/4" (19мм) або 1"(25,4мм). Зі з'єднальним різьбленням G1(33,3 мм). Включаючи зворотний клапан, плоске ущільнення і клему шланга. При застосуванні як садовий насос слід встановити плоске ущільнення.
6.997-358.0	Набір для підключення Basic G1 (33,3мм)	Для підключення до 1/2" (12,7 мм) гумових шлангів у насосах зі з'єднальними різьбленням G1 (33,3 мм).
6.997-340.0	Набір для підключення Premium G1 (33,3мм)	Для підключення до 3/4" (25,4 мм) гумових шлангів у насосах зі з'єднальними різьбленням G1 (33,3 мм). Для підвищеного витоку води.
6.997-356.0	Поплавковий вимикач	Автоматично вмикає та вимикає насос залежно від рівня води в резервуарах. З 10 метровим спеціальним живильним кабелем.
6.997-355.0	Запобіжник відроботи насухо	Якщо через насос не нагнітається вода, запобіжник відроботи насухо захищає насос від ушкоджень і автоматично вимикає його. Зі з'єднальними різьбленням G1" (33,3 мм).
6.997-417.0	Гнучкий шланг для вирівнювання тиску 3/4" (19mm), 1m	З'єднальній шланг для вирівнювання тиску в пристроях побутового водопостачання. Для підключення насоса до нерухливих систем трубопроводів. Крім того, внутрішній обсяг шланга є достатнім для запобігання частого включення насоса.

Допомога у випадку неполадок

⚠️ Обережно!

Щоб уникнути небезпеки, ремонт і установку запасних деталей повинні виконувати тільки авторизовані сервісні центри.

До проведення будь-яких робіт слід вимкнути пристрій та витягнути штекер.

Несправність	Причина	Усунення
Насос працює,але неперекачує.	Повітря в насосі	див. главу «Підготовка» мал. Е
	Повітря не може виходити на стороні тиску	Відкрити місце спуску на стороні тиску
Насос незапускаєтьсяабо раптовозупинився вході роботи	Переривання подачіживлення	Перевірити запобіжники іелектричні з'єднання
	Захисне термореле двигунавідключило насос черезперегрів.	Витягнути мережну вилку, дати насосу охолонути, прочистити зонувсмоктування, уникати експлуатаціїв суху
Насоссамостійновимикається іпотім занововмикається(ВРР 4000/48 іВРР 4500/50)	Тепловий плавкийзапобіжник вимикнув насос вцілях захисту від перегріву йповторно увімкнув його післяохолоджування	Для запобігання повторномустрацьовуванню запобіжника слідперевірити систему на наявністьвитоків і забезпечити їїгерметичність.
Післявимиканнядвигун зновунегайнозапускається	Тиск в системі втрачається	Перевірити з'єднання, включаючиущільнення, а також перевіритивідсутність конденсату.Наявність навіть незначної кількостінегерметичних ділянок відіб'єтьсяна роботі пристрою.
	Тиск повітря вакумуляційному котлізанадто низький.	Підвищити тиск у котлі до 2,0 бар.Див. главу «Технічнеобслуговування» мал. А
	Зворотний клапанзакривається неправильно	Перевірити зворотний клапан на стороні всмоктування.
	Мембрана в напірному котлідефектна	Замінити мембрану
Потужність падає або занадто мала	Всмоктувальний фільтр або зворотний клапан забруднено.	Почистити всмоктувальний фільтр та зворотний клапан.
	Потужність насосу залежить від висоти подачі і підключеної периферії.	Стежити за максимальною висотою перекачування, див. розділ "Технічні дані", при необхідності вибрати інший діаметр або довжину шланга
	Фільтр для попереднього очищення забруднений.	Зняти попередній фільтр і почистити під проточною водою.
Вібруючий шум під час спуску води	Мембрана в напірному котлі вібрує	Обумовлений експлуатацією шум, який можна ліквідувати шляхом скорочення тиску повітря в котлі-накопичувачі.

У разі виникнення питань чи неполадок допомогу охоче нададуть у філіалах фірми Kärcher. Адреси див. на звороті.

Технічні характеристики

		BPP3000/42	BPP4000/48	BPP4500/50
Напруга	V	230 - 240	230 - 240	230 - 240
Частота	Hz	50	50	50
Потужність P_номінальна	W	700	900	1200
Макс. об'єм перекачування	l/h	3000	3700	4500
Макс. висота всасування	m	8	8	8
Макс. тиск насосу	MPa(bar)	0,40(4,0)	0,43(4,3)	0,50(5,0)
Робочий тиск	MPa(bar)	0,17-0,28(1,7 - 2,8)	0,17-0,30(1,7 - 3,0)	0,17-0,32(1,7 - 3,2)
Макс. тиск повітря в котлі-накопичувачі	MPa(bar)	0,18-0,2(1,8 - 2,0)	0,18-0,2(1,8 - 2,0)	0,18-0,2(1,8 - 2,0)
Макс. допустимий внутрішній тиск в котлі-накопичувачі	MPa(bar)	0,50(5,0)	0,50(5,0)	0,50(5,0)
Вага	kg	16	16	17

Можливі зміни у конструкції пристрою!

Робочий тиск і розхід залежать від висоти всасування і підключеної периферії!

Можливий обсяг подачі тим більше:

• чим менше висота всмоктування та перекачування
• чим більше діаметр використовуваних шлангів
• чим коротше використовувані шланги
• чим менше падіння тиску, обумовлене приєднанням додаткового обладнання
