Producttype	Draadloze bewegingsmelder
Merk	ABUS
Model	AZBW20000
Afmetingen (L x B x H)	110 x 60 x 45 mm
Gewicht	95 g
Voeding	CR123A batterij (inbegrepen)
Detectiebereik	Tot 12 meter
Detectiehoek	90° horizontaal
Detectietechnologie	Passief infrarood (PIR)
Radiofrequentie	868 MHz
RF-bereik	Tot 100 m in open veld
Bedrijfstemperatuur	-10 °C tot +50 °C
Beschermingsgraad	IP20 (alleen voor binnengebruik)
Hoofdfuncties	Bewegingsdetectie, alarm bij inbraak, communicatie met ABUS centrale
Installatie	Wand- of beugelmontage, draadloos
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen chemicaliën gebruiken.
Beveiliging	AES 128-bits encryptie voor radio-uitwisseling
Reserveonderdelen en repareerbaarheid	Vervangbare batterij (CR123A). Geen reserveonderdelen beschikbaar voor de gebruiker.
Garantie	2 jaar
Inhoud van de verpakking	Melder, batterij, montageset, snelstartgids

Veelgestelde vragen - AZBW20000 ABUS

Hoe installeer ik de ABUS AZBW20000 bewegingsmelder?

Kies een locatie op 2-2,5 meter hoogte, gericht op het te bewaken gebied. Bevestig de wandsteun met de meegeleverde pluggen en klik de melder erop. Plaats de CR123A batterij en volg de koppelingsprocedure met uw ABUS centrale.

Hoe stel ik de gevoeligheid van de melder in?

De gevoeligheid wordt ingesteld via een interne potentiometer die toegankelijk is door het deksel te openen. Draai hem met de klok mee om de gevoeligheid te verhogen, tegen de klok in om te verlagen. Test vervolgens de melder door in de zone te lopen.

Waarom wordt de melder zonder reden geactiveerd?

Dit kan worden veroorzaakt door warmtebronnen (radiator, huisdier) of een verkeerde oriëntatie. Verlaag de gevoeligheid of plaats de melder weg van warme luchtstromen. Controleer ook de instellingen van de uitschakeltijd.

Wat is de levensduur van de batterij?

De CR123A batterij gaat bij normaal gebruik ongeveer 2 jaar mee. Een knipperend rood lampje geeft een zwakke batterij aan. Vervang deze door een batterij van hetzelfde type.

Hoe koppel ik de melder met een ABUS centrale?

Zet de centrale in de leermodus. Open de melder, plaats de batterij en druk gedurende 3 seconden op de koppelknop (onder het deksel). Een continu groen lampje bevestigt de koppeling.

Kan de melder buitenshuis worden gebruikt?

Nee, de beschermingsgraad IP20 beperkt het gebruik tot binnenshuis. Kies voor buitengebruik een geschikt model zoals de ABUS IP44-serie.

Wat is het bereik tussen de melder en de centrale?

Het RF-bereik is 100 meter in open veld. In een huis is dit 30 tot 50 meter, afhankelijk van obstakels (muren, meubels).

Hoe test ik de werking van de melder?

Activeer de testmodus op de centrale. Loop in het detectiegebied: het lampje van de melder moet kort oplichten en de centrale moet een alarm aangeven.

Wat moet ik doen als de melder niet oplicht?

Controleer de batterij: is deze correct geplaatst? Als het lampje niet oplicht, vervang dan de batterij. Als het probleem aanhoudt, neem dan contact op met ABUS-ondersteuning.

Is de melder compatibel met andere merken centrales?

Nee, de AZBW20000 gebruikt een eigen ABUS-protocol. Het werkt alleen met ABUS alarmsystemen uit dezelfde serie (bijv. de Secvest of Smartvest modellen).

GEBRUIKSAANWIJZING AZBW20000 ABUS

Deze buitenbewegingsmelder werkt met twee onafhankelijke, passieve infrarooddetectoren in een behuizing die geschikt is voor het gebruik buiten. Beide sensoren moeten geactiveerd worden, voordat de detector een alarmsignaal geeft. Deze zeer nauwkeurige, betrouwbare melder is ontworpen voor het gebruik in alarm- en videobewakingssystemen. Impulsteller en detectiereikwijdte van 10 tot 30 meter is instelbaar. Tevens beschikt de melder over een dekselsabotage- und wandlostrekcontact. In de behuizing kan de sensor 180° gedraaid en 90° gekanteld worden. Dit zorgt voor een betere prestatie van de buitenbewaking en er wordt een uitermate nauwkeurige detectie van de sensor gegarandeerd. De printplaat is voorzien van een laag acryl. De hoogwaardige, schokbestendige behuizing bestaat uit polyethyleen en heeft een UV-geharde, lichtdoorlatende frontafdekking, waardoor de sensor waterdicht is en beschermd is tegen invloeden van buitenaf. De combinatie van precisie-elektronica, digitale witlichtfilters en een dubbele afscherming voorkomt vals alarm door zonlicht of andere storingsbronnen. Het design van de buitenbewegingsmelder biedt een aantrekkelijk, professioneel uiterlijk dat de afstelling van de sensor niet prijsgeeft en de bedrading blijft geheel verborgen.

Montage

Optioneel voor wandlostrekcontact Kabelgaten

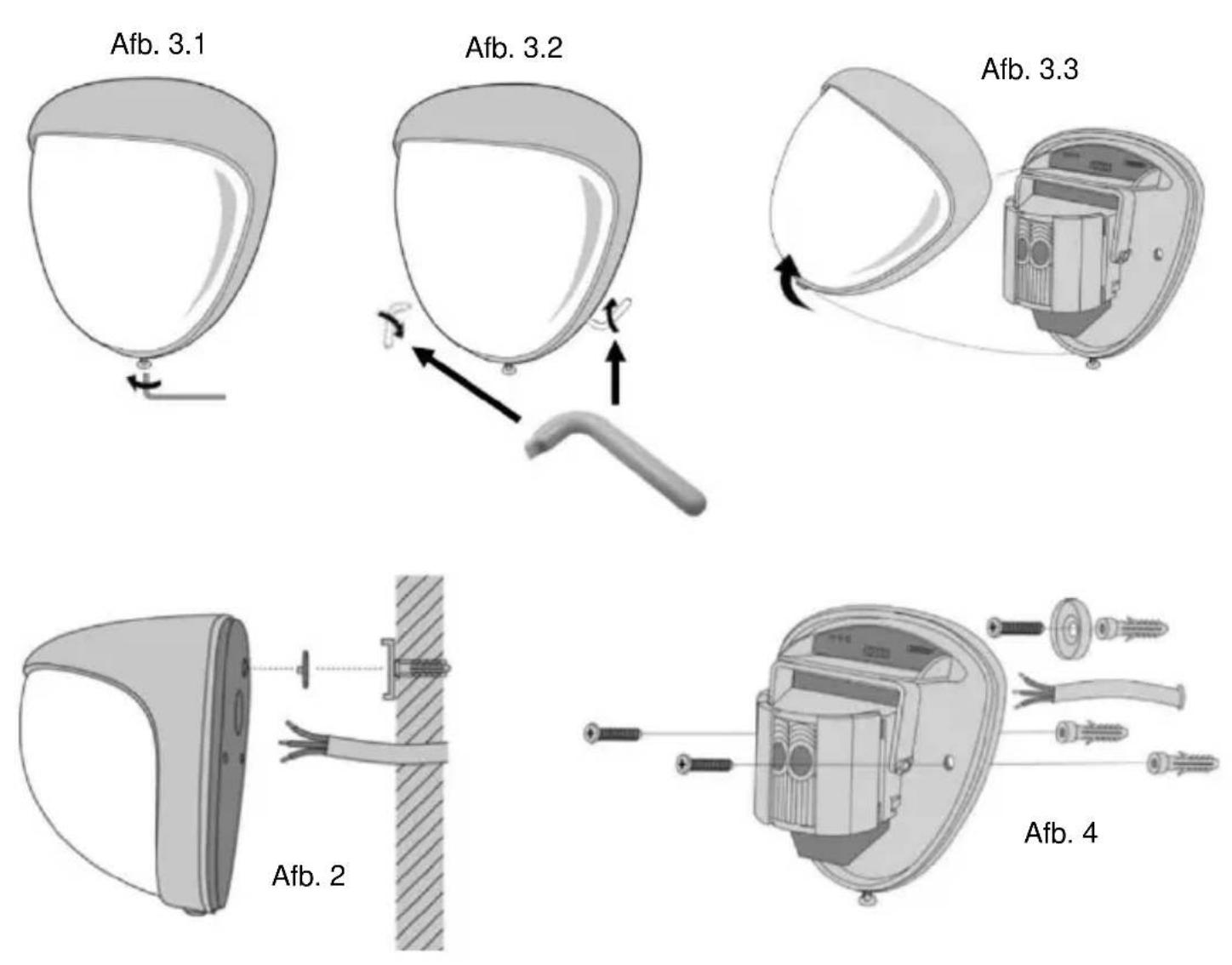

De elektronica moet tijdens de montage worden beschermd tegen vocht, omdat dit het apparaat blijvend kan beschadigen. Boor met behulp van het meegeleverde sjabloon de gaten voor de twee bevestigingsschroeven, de kabelingang wandlostrekcontact (indien gebruikt). Zie afb. 1 en 2. Aanwijzing: Bij ongelijkmatige wanden raden wij u aan de adapter voor het wandlostrekcontact te gebruiken. Verwijder de frontafdekking van de melder door de inbusschroef met behulp van de meegeleverde inbussleutel los te draaien (Afb. 3.1) en vervolgens met de meegeleverde plastic los instrument om de zijpallen release. (Afb. 3.2) Zodra de inbus schroef en beide zijden vangsten worden vrijgegeven, de afdekking kan naar boven uit de groef worden geklapt. (Afb. 3.3)

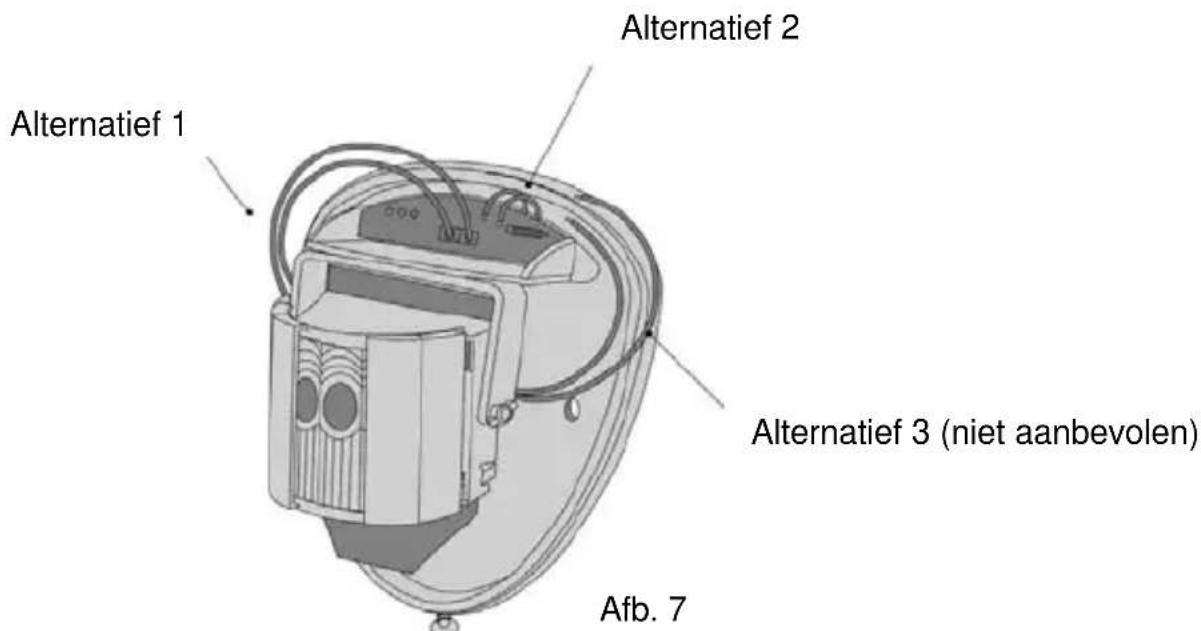

Leid de standaard 8-aderige alarmkabel door de kabelingang; isoleer de draden en verbind deze met het afneembare klemblok.

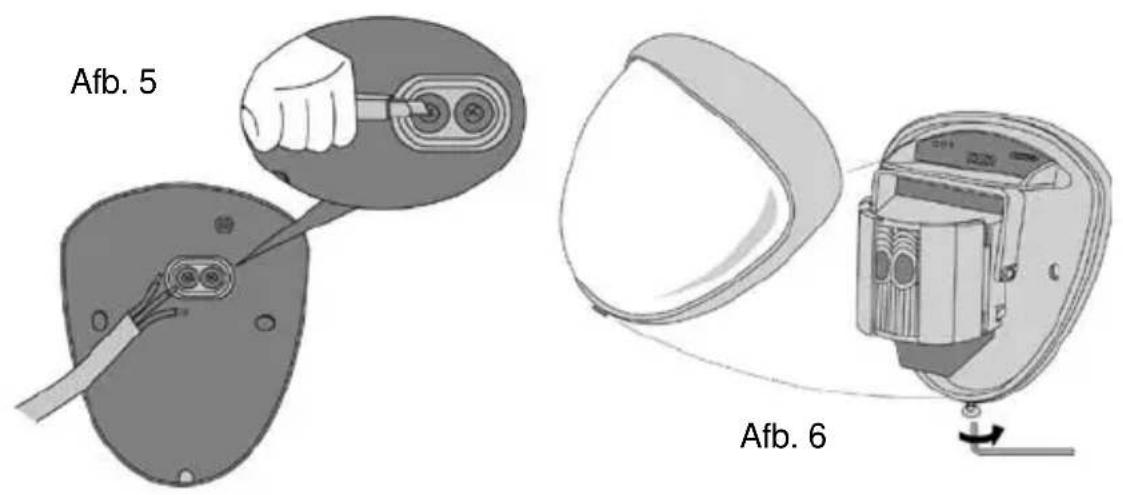

Schroef het apparaat aan de wand en controleer of het wandlostrekcontact juist gepositioneerd en de schakelaar gesloten is. Zie afb. 4 en 5. Voor de montage worden twee klemvoeten als reserve meegeleverd. De een is 1 mm breder, de andere 2 mm breder dan de oorspronkelijke klemvoeten. Deze steekverbinding kan door voorzichtig trekken worden verwijderd van de pen. Zie afb. 2. Zorg er bij vervanging van de elektronicamodule altijd voor dat de LED naar voren wijst, om een correcte afstelling van de sensor te garanderen. (zie paragraaf „Stralenafstelling & verbergen”) Als de detector juist is afgesteld en geïnstalleerd, kunt u de frontafdekking weer aanbrengen en deze vergrendelen zoals weergegeven. Zie afb. 6.

Aansluiten van de sabotagelijk

Looptest

De reikwijdte van de detector wordt zonder frontafdekking groter. Daarom moet deze bij het correct afstellen van de sensor en bij het controleren van de uitgangen aangebracht zijn. Pas de reikwijdte aan de hand van de volgende tabel aan en draai en kantel de objectiefmodule over het bereik heen om het gehele bereik te kunnen registreren. Bij het indrukken van de programmatoets gaat de blauwe weergave branden en impulstelling „1“ wordt automatisch

vastgelegd. Het apparaat kan nu worden afgesteld. De blauwe weergave op de buitenbewegingsmelder gaat bij elke detectie branden. Deze testmodus wordt 5 minuten na de laatste detectie automatisch afgebroken. Anders dient u de stroomvoorziening te onderbreken en de testmodus weer tot stand te brengen.

Afstelling en verbergen

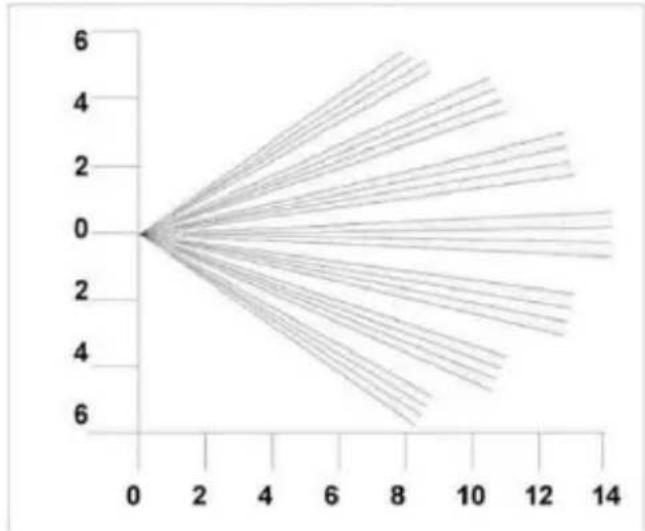

Het multifunctionele objectief genereert in de buitenbewegingsmelder 7 stralen met lange reikwijdte en een gordijn van 7 stralen met gemiddelde tot korte reikwijdte. Bewegingen dwars op de stralen zorgen voor de beste reactie en het grootste detectiebereik, terwijl bewegingen in de richting van de melder een zwakker resultaat tot gevolg hebben. Het apparaat registreert temperatuurwijzigingen en bewegingen in het stralenrooster; daarom moeten voorwerpen zoals bomen, struiken, vijvers, warmtewisselaars van airconditioning en dieren bij de positionering van de melder in acht worden genomen. De meldermodule bezit twee schuifkleppen om de aftasthoek te verkleinen. Er worden extra diafragma's meegeleverd om het stralenrooster nog verder te beperken, bijv. als er een minimale aftasthoek van 10 graden nodig is. De diafragma's worden aangebracht op de draai-/kantelmodule, zoals weergegeven in afb. 8. Elk deel van het melderobjectief dekt een roosterbereik van ca. 10° af. Zie afb. 8.

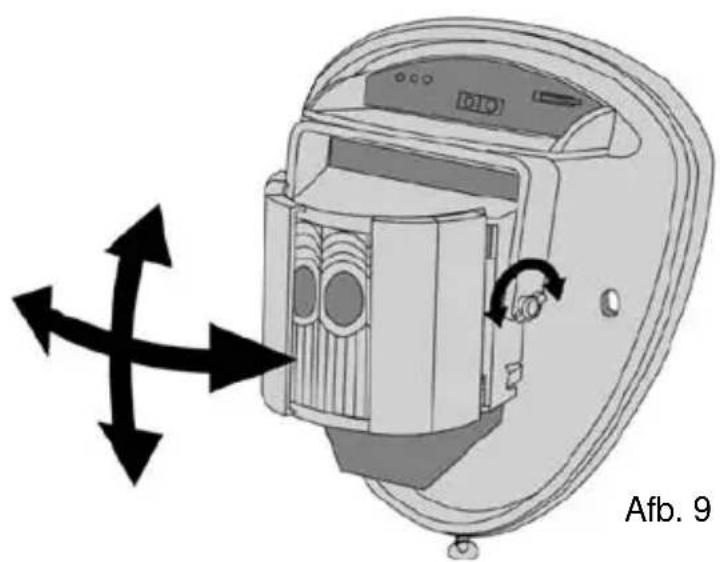

Als u de melder zodanig aanbrengt dat ook aangrenzende grondstukken in het bewaakte bereik liggen, kunt u de module draaien en stralen die buiten het bedoelde detectiebereik vallen horizontaal of verticaal afschermen. Gebruik hiervoor de meegeleverde sticker op de gladde achterkant van het objectief, zie de afbeelding hierna op de volgende pagina. Let bij vervanging van het objectief altijd op de juiste positie om het gewenste detectiebereik te verkrijgen (bovenkant van het Fresnel-objectief wordt aangeduid met TOP). Zie Afb. 9.

Multiple Zones – OptimaleHoogte: 3mGebied: MaximaleNeiging: 0°
Multiple-beamHoogte: 6mGebied: MaximaleNeiging: 9°
Immuniteit voor PetHoogte: 1.5mGebied: MaximaleNeiging: -2°

Stralenrooster ingesteld op maximale reikwijdte.

Door het afdekken van het bovenste gedeelte wordt de reikwijdte gereduceerd tot 20 m.

Stralenrooster ingesteld op minimale reikwijdte.

Door het afdekken van het bovenste gedeelte wordt de reikwijdte gereduceerd tot 6 m.

U kunt op de melder een serie configuraties uitvoeren, zie programmeertabel. De instellingen af fabriek zijn geschakeerd. Wijzingen zijn op eenvoudige wijze mogelijk. Schakel de stroomvoorziening van de melder uit om de instellingen af fabriek weer tot stand te brengen; houd daarna de programmatoets (afb. 10) ingedrukt en voorzie de melder korte tijd van stroom: ofwel vóór de installatie met een geschikte batterij of met 12 V ter plaatse.

Programmeertabel
Opties	1	Reikwijdte in m	10	20	30
	2	Impulstelling	1	2
	3	LED	UIT	AAN

Voor het wijzigen van de instellingen: Druk de programmatoets van afb. 10 in voor de te wijzigen optie, d.w.z. 1× voor reikwijdte, 2× voor impulstelling, 3× voor LED en wacht 4 sec. tot de blauwe LED-weergave uitgaat. Op de weergave verschijnt de actuele instelling.

Druk om de instelling voor deze optie te wijzigen de toets in, totdat de gewenste instelling is bereikt. De weergave gaat 2× branden en wijzigingen worden opgeslagen. Elke wijziging van de instellingen wordt in het geheugen van de melder overgenomen en blijft ook bij stroomuitval behouden.

VOORBEELD: Voor het wijzigen van de LED-instelling van Uit naar Aan.

Druk de programmatoets 3× in en laat deze dan los.

Wacht tot de weergave uitgaat.

De weergave knippert 1×.

Druk de programmatoets 2× in en laat deze dan los.

De weergave knippert 2× als signaal dat de optie is opgeslagen en de melder keert terug naar het normale bedrijf.

Instellingsmogelijkheden

IMPULSTELLING

Aantal gebeurtenissen die beide sensoren moeten registreren, voordat er een uitvoer wordt gesignaliseerd.

LED-WEERGAVE

LED uit – LED uitgeschakeld

LED aan – LED signaliseert een registratie

Technische gegevens

Detectiebereik	Programmeerbaar tussen 10 en 30 m.
Afdekking	10 - 70° detectiehoek, 30 m × 30 m maximale afdekking.
Verstelling	180° draaiing + 90° kantelingAfdekking voor reductie van het bereik (indien nodig).
Fresnel-objectief	28 zones per Pyro-paar, dat met schuiven of speciaal afdekband kan worden afgedekt (meegeleverd).
Klantspecifiek uiterlijk	Dubbel met siliconen afgeschermd quad-element absorbeert 50000 lux wit licht
Uitgangen	Magnetisch beschermde, geruisloze halfgeleiderrelais.
Uitgang 1 NO	Spanningsvrij relaiscontact 24 V AC/DC bij 50 mA met geïntegreerde 25R serieweerstand, maakcontact, duur van alarm 10 sec.
Uitgang 2 NC	Spanningsvrij relaiscontact 24 V AC/DC bij 50 mA met geïntegreerde 25R serieweerstand, verbreekcontact, duur van alarm 10 sec.
Aansluitvermogen	9 tot 15 V DC.
Stroom	8 mA (12 V nominaal).
Impulstelling	1 - 2
Temperatuurcompensatie	Temperatuurafhankelijke, digitale afstemming.
Besturing	Digitale microprocessor – niet-vluchtig geheugen.
Looptest	Uitgangs-testmodus met LED-weergave.
Bedrijfstemperatuur	-20 tot +55 °CGelijkmatig gecoate elektronica voor verbeterde stabiliteit.
Behuizing	Polyethyleen HDPE
Beschermingsklasse	IP 55.
Afmetingen	145 × 120 × 115 mm.
Gewicht	750 g netto, 880 g bruto.
Montagehoogte	Variabel tot 6 m – optimale hoogte bij 3 m.
Kabel < 200 m	Voor alle 3 uitgangen (incl. sabotage-uitgang) – 8-aderig 7/0,2 mm.
Kabel < 500 m	Voor alle 3 uitgangen (incl. sabotage-uitgang) – 8-aderig 16/0,2 mm.

Technische wijzigingen voorbehouden!

Indledning

„Hiermee verklaart ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, D-86444 Affing, dat het apparaat AZBW20000 in overeenstemming is met de essentiële eisen en overige desbetreffende bepalingen van de EMV-richtlijn 2004/108/EG.” De conformiteitsverklaring vindt u onder www.abus-sc.de
