FUBW50010 - Bewegingsdetector ABUS - Gratis gebruiksaanwijzing en handleiding

Producttype	Passieve infrarood bewegingsdetector
Merk	ABUS
Model	FUBW50010
Afmetingen (L x B x H)	10 x 8 x 5 cm
Gewicht	100 g
Voeding	2 AA-batterijen (3 V) of 5 V netadapter
Detectiebereik	12 meter
Detectiehoek	110 graden
Bedrijfstemperatuur	-10 °C tot +50 °C
Beschermingsgraad	IP44 (spatwaterdicht)
Belangrijkste functies	Bewegingsdetectie, ingebouwde geluidsalarm, LED-indicator, gevoeligheidsinstelling
Alarmtype	Ingebouwde sirene (85 dB)
Montage	Muurof steunmontage, schroeven inbegrepen
Compatibiliteit	Zelfstandig of compatibel met ABUS alarmsystemen
Onderhoud en reiniging	Reinigen met een zachte, droge doek, vermijd schurende middelen
Veiligheid	Installatie uit de buurt van directe weersinvloeden, aanbevolen hoogte 2 m
Reserveonderdelen en repareerbaarheid	Batterijen en montagebeugels beschikbaar, reparatie door erkend ABUS-servicecentrum
Algemene informatie	2 jaar garantie, gemaakt in Duitsland
Inhoud van de doos	Detector, beugels, schroeven, batterijen, handleiding
Standby-verbruik	0.1 mW

Veelgestelde vragen - FUBW50010 ABUS

Hoe installeer ik de ABUS FUBW50010 bewegingsdetector?

Bevestig de muurbeugel met de meegeleverde schroeven op een hoogte van ongeveer 2 meter. Plaats de batterijen en schroef de detector op de beugel. Volg het schema in de handleiding.

Welk type batterijen gebruikt de FUBW50010?

Hij gebruikt 2 AA-batterijen (aanbevolen alkaline) van elk 1,5 V, dus een totale spanning van 3 V.

Hoe stel ik de gevoeligheid van de detector in?

Draai aan de gevoeligheidspotentiometer onder de kap met een kleine schroevendraaier. Test door voor de detector te lopen.

Is het detectiebereik aanpasbaar?

Ja, u kunt het bereik beperken door de detector te richten of de lens gedeeltelijk af te dekken met een kap. Het maximale bereik is 12 meter.

Wat te doen bij herhaaldelijke valse alarmen?

Verminder de gevoeligheid, controleer of de detector niet wordt blootgesteld aan warmtebronnen (zon, radiator) of huisdieren. Reinig de lens.

Kan de detector buitenshuis worden gebruikt?

Ja, dankzij de beschermingsgraad IP44 is hij bestand tegen spatten. Vermijd echter directe blootstelling aan regen of sneeuw.

Hoe test ik de werking van de detector?

Schakel de detector na installatie in en wacht 30 seconden. Loop ervoor langs: de LED moet gaan branden en het alarm moet klinken als het is ingeschakeld.

Kan ik het geluidsalarm uitschakelen?

Ja, sommige modellen hebben een schakelaar om de sirene uit te schakelen of door de luidspreker te verwijderen. Raadpleeg de handleiding.

Hoe vervang ik de batterijen van de FUBW50010?

Draai de kap los, verwijder de oude batterijen, plaats nieuwe batterijen met de juiste polariteit en sluit de kap.

Waar vind ik reserveonderdelen?

De beugels en batterijen zijn verkrijgbaar bij ABUS-dealers. Voor reparaties neemt u contact op met de ABUS-klantenservice.

GEBRUIKSAANWIJZING FUBW50010 ABUS

Wij bedanken u voor de aankoop van deze draadloze bewegingsmelder. Met dit toestel heeft u een product gekocht dat met de allernieuwste techniek tot stand is gebracht.

Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De conformiteit werd aangetoond, de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd.

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruiksaanwijzing in acht te nemen! Als u vragen heeft, neem dan contact op met uw speciaalzaak.

Neem de instructies en opmerkingen in deze handleiding in acht! Als u zich niet aan deze handleiding houdt, vervalt uw aanspraak op garantie! We aanvaarden geen aansprakelijkheid voor gevolgschade!

Het product mag op geen enkele manier gewijzigd of omgebouwd worden.

Inleiding

De voor dieren immune FUBW50010 passieve infraroodmelder (PIR) is een binnenmelder voor

gemeenschappelijk gebruik met de Secvest draadloze alarmcentrale of de Terxon alarmcentrale met draadloze uitbreiding. De PIR-melder herkent de bewegingen van warme lichamen en beschikt over een waaiervormig gevoelig bereik van ca. 10 m radius bij een openingshoek van 90°. Hij is echter ongevoelig voor huisdieren. Ondanks de woorden "huisdier immuun voor xx kg" is het mogelijk dat dieren met een lager gewicht een alarm kunnen veroorzaken. Het risico van valse triggering is bijzonder hoog wanneer het dier zich in de nabijheid van de detector kan bewegen, springen of vliegen. De behuizing wordt door een intern sabotage-contact beschermd. Aan de achterkant van de behuizing kan een stansdeel verwijderd worden om een wandsabotage-beveiliging tegen afrukken van de wand te realiseren.

Veiligheidstips

!Waarschuwingen i.v.m. de batterij!

Het toestel wordt door een 3,6 V lithium batterij van gelijkspanning voorzien. Om een lange levensduur te garanderen en brand en verwondingen te voorkomen, dient u de volgende aanwijzingen in acht te nemen:

- Voer de batterij niet via het huisvuil af.

• De batterij mag niet direct aan een warmtebron of zonlicht worden blootgesteld en niet op een plaats met een heel hoge temperatuur worden bewaard.
• De batterij mag niet worden verbrand.
• De batterij mag niet met water in aanraking komen.
• De batterij mag niet uiteen gehaald worden, er mag niet in worden geprikt en ze mag niet beschadigd worden.
• De batterijcontacten mogen niet kortgesloten worden.
• De batterij mag niet in de handen van kleine kinderen terechtkomen.
• De batterij is niet herlaadbaar.

!Opgelet!

Ondeskundige of slordige installatiewerkzaamheden kunnen tot foute interpretaties van signalen leiden. De gevolgen kunnen bijvoorbeeld foute alarmen zijn. De kosten voor het eventueel uitrukken van reddingsbrigades, zoals bijv.: brandweer of politie, moet de exploitant van de installatie betalen.

Inhoud van de levering

Draadloze bewegingsmelder

1 schroef 3 x 10 mm
2 muurpluggen 6 x 25 mm
2 schroeven 3 x 22 mm

1 batterij 3,6 V

Hoekadapter

Meertalige handleiding

Technische gegevens

Milieuklasse	I
Veiligheidsgraad	2 EN50131-3
Witlichtfilter	> 2000 lux
Detectiebereik	10 m x 90°
Bedrijfstemperatuur	-10 °C tot +55 °C
Luchtvochtigheid	< 85 % relatieve luchtvochtigheid
Afmetingen	81 x 73 x 47 mm (HxBxD)
Gewicht	140 g
HF-immuniteit	10 V/m
Spanningsvoeding	3,6 V DC, Li-batterij type AA
Foutmelding "Lege batterij"	< 2,4 V
Frequentie	868,6625 MHz
HF-zendvermogen	10 mW (antenne-ingang)
Met sabotagecontrole	ja
Supervisiemelding	om de 4 minuten
Materiaal van het huis	ABS

Vergissingen en technische wijzigingen voorbehouden.

Positie

De melder kan ofwel plat aan de muur of in een hoek gemonteerd worden. De volgende schetsen tonen het detectiebereik van de melder.

Voor een optimale detectie moet de melder op een hoogte van 180-240 cm gemonteerd worden.

De melder mag NIET aangebracht worden:

• tegenover warmtebronnen of vensters
• boven een verwarmingselement
• dicht bij de grond
• in de buurt van grote metalen structuren
• tot 1 meter van netleidingen of gasleidingen verwijderd
• in de buurt van elektronsiche toestellen of draadloze apparaten
• dichter dan 30 mm van het plafond verwijderd

Installatie

Open het huis door de schroef aan de onderkant van de melder los te draaien en de achterkant van het huis eraf te nemen.

Plaats de bijgeleverde 3,6 V lithiumbatterij van de grootte AA met de polen in de juiste richting.

Opmerking:

Als de activiteits-LED van de melder permanent knippert, is er een fout opgetreden of de batterij is volledig ontladen. Vervang de batterij en controleer of de LED normaal functioneert.

Sensorafdekking

1. Verwijder de printplaat.
2. Klap de sensorafdekking naar beneden. Die verbergt alle regels met uitzondering van de bovenste regel.
3. Plaats de printplaat opnieuw.

Opmerking: In leveringstoestand van de melder kan het gebeuren dat de sensorafdekking zich in neergelaten stand bevindt. Als uw melder geen beweging detecteert, gelieve dan te controleren of dit het geval is.

Montage van de achterkant

De melder is voor montage op een wand of voor hoekmontage bestemd. Op de achterkant van het huis zijn daarvoor doorbraken in het huis aangebracht. Gebruik voor de installatie alleen passende pluggen en schroeven. Let bij de keuze van de montageplaats op de zichtbereiken van de melder en de communicatie met de alarmcentrale (zie punt „PIR-test”).

Als u het wand-sabotagecontact wilt gebruiken, gaat u als volgt te werk:

1. Open de behuizingsdoorbraak aan de achterkant van de melder. Zorg ervoor dat de opening groot genoeg is voor de kop van de sabotageschakelaar.
2. Markeer de positie van de doorbraak op de plaats van de wand waar de melder aangebracht moet worden. Boor op deze plaats een gat, plaats een passende plug en draai er een schroef (M3) in. De kop van de schroef mag niet meer dan 2,5 mm van de wand afstaan.

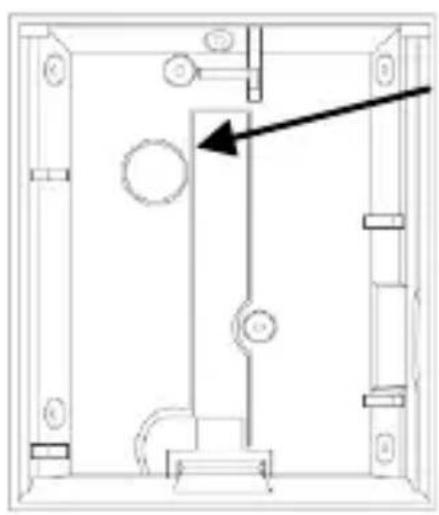

3. Bevestig de achterste behuizingsafdekking aan de muur, zodat de kop van de schroef door de uitsnijding steekt en na het plaatsen van de melderbehuizing op de sabotageschakelaar drukt (zie afbeelding). Is dit niet het

geval, dan moet evt. de schroef verder uit de wand gedraaid worden.

Behuizingsdoor braak
Schroef (M3)

Hoeksabotagecontact

Als u het hoeksabotagecontact wilt gebruiken, gaat u als volgt te werk:

1. Open de behuizingsdoorbraak aan de achterkant van de melder. Zorg ervoor dat de opening groot genoeg is voor de kop van de sabotageschakelaar.

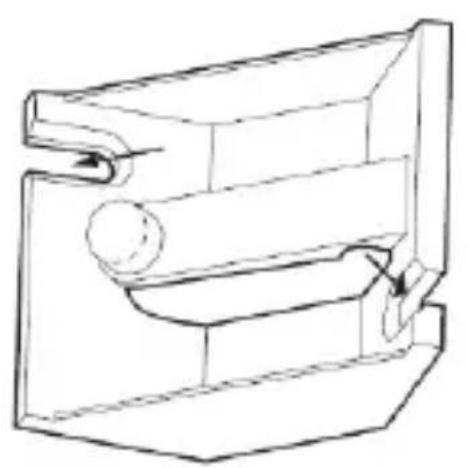

2. Breng de bijgeleverde hoeksabotagebeugel op de gewenste positie aan. Zorg ervoor dat de pen zich aan het einde van de arm aan de linkerkant bevindt.
3. Plaats de achterkant van de melder op de beugel en bevestig hem aan de muur. Zorg ervoor dat de pen van de beugel ongehinderd door het gat aan de achterkant van de behuizing past.

1. Breng de draadloze alarminstallatie Secvest of de draadloze uitbreiding in de inleesmodus. Neem daarvoor de handleiding van uw ontvanger in acht.
2. Draadloze variant:

Activeer het sabotagecontact van de bewegingsmelder om een sabotagebericht naar het draadloze alarmsysteem te sturen.

IR-variant:

De LED van de bewegingsmelder bij de IR-ontvanger van de draadloze uitbreiding (RFX) houden. Activeer nu het sabotagecontact van de bewegingsmelder.

1. Controleer of de bewegingsmelder door uw draadloze alarmsysteem / draadloze uitbreiding werd herkend en sluit het huis vervolgens weer.

PIR-test

1. Zet het alarmsysteem in de looptestmodus (zie betreffende gebruiksaanwijzing).
2. Verlaat het door de melder bewaakte bereik en wacht de rusttijd na elke test af (zie „Rusttijd”).
3. Voer diverse looptesten uit om het bewakingsbereik te testen.
4. Bij een ongewenst activeren van de melder controleert u a.u.b. nogmaals de montageplaats van de melder (zie „Positie”).

Rusttijd

Voor het verlengen van de levensduur van de batterij is de rusttijdfunctie in de melder geïntegreerd. U kunt de rusttijd van de fabrieksinstelling van 3 minuten tot 1 minuut verkorten door de geleiderbrug op de printplaat te verwijderen. Deze instelling verkort in elk geval ook de levensduur van de batterij.

Om de meldertest voor u te vergemakkelijken, bedraagt de rusttijd gedurende de eerste 30 minuten na het plaatsen van de batterij of na het bedienen van de sabotageschakelaar slechts 10 seconden.

„Hiermee verklaart ABUS Security-Center GmbH & Co. KG, dat het apparaat met bestelnummer FUBW50010 in overeenstemming is met de essentiële eisen en overige desbetreffende bepalingen van de richtlijn 1999/5/EG. De conformiteitsverklaring kan worden aangevraagd onder het volgende adres:
