FUBW50010 - Czujnik ruchu ABUS - Bezpłatna instrukcja obsługi

Typ produktu	Pasywny czujnik ruchu na podczerwień
Marka	ABUS
Model	FUBW50010
Wymiary (Dł x S x W)	10 x 8 x 5 cm
Waga	100 g
Zasilanie	2 baterie AA (3 V) lub zasilacz sieciowy 5 V
Zasięg wykrywania	12 metrów
Kąt wykrywania	110 stopni
Temperatura pracy	-10 °C do +50 °C
Stopień ochrony	IP44 (odporny na zachlapanie)
Główne funkcje	Wykrywanie ruchu, wbudowany alarm dźwiękowy, wskaźnik LED, regulacja czułości
Rodzaj alarmu	Wbudowana syrena (85 dB)
Montaż	Naścienny lub na uchwycie, śruby w zestawie
Kompatybilność	Samodzielny lub kompatybilny z systemami alarmowymi ABUS
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką, unikać środków ściernych
Bezpieczeństwo	Instalacja z dala od bezpośrednich warunków atmosferycznych, zalecana wysokość 2 m
Części zamienne i łatwość naprawy	Baterie i uchwyty montażowe dostępne, naprawa w autoryzowanym centrum serwisowym ABUS
Informacje ogólne	Gwarancja 2 lata, wyprodukowano w Niemczech
Zawartość opakowania	Czujnik, uchwyty, śruby, baterie, instrukcja
Pobór mocy w stanie czuwania	0,1 mW

Często zadawane pytania - FUBW50010 ABUS

Jak zainstalować czujnik ruchu ABUS FUBW50010 ?

Przymocuj uchwyt ścienny za pomocą dołączonych śrub na wysokości około 2 metrów. Włóż baterie i przykręć czujnik do uchwytu. Postępuj zgodnie ze schematem w instrukcji.

Jaki typ baterii stosuje FUBW50010 ?

Używa 2 baterii AA (zalecane alkaliczne) po 1,5 V każda, co daje napięcie całkowite 3 V.

Jak wyregulować czułość czujnika ?

Obróć potencjometr czułości znajdujący się pod pokrywą za pomocą cienkiego śrubokręta. Przetestuj, przechodząc przed czujnikiem.

Czy zasięg wykrywania jest regulowany ?

Tak, możesz ograniczyć zasięg, kierując czujnik lub częściowo zasłaniając soczewkę osłoną. Maksymalny zasięg wynosi 12 metrów.

Co zrobić w przypadku powtarzających się fałszywych alarmów ?

Zmniejsz czułość, sprawdź, czy czujnik nie jest narażony na źródła ciepła (słońce, grzejnik) lub zwierzęta domowe. Wyczyść soczewkę.

Czy czujnik może być używany na zewnątrz ?

Tak, dzięki stopniowi ochrony IP44 jest odporny na zachlapanie. Należy jednak unikać bezpośredniego wystawienia na deszcz lub śnieg.

Jak przetestować działanie czujnika ?

Po instalacji włącz czujnik i odczekaj 30 sekund. Przejdź przed nim: dioda LED powinna się zaświecić, a alarm włączyć się, jeśli jest aktywny.

Czy można wyłączyć alarm dźwiękowy ?

Tak, niektóre modele umożliwiają wyłączenie syreny za pomocą przełącznika lub przez odłączenie głośnika. Sprawdź instrukcję.

Jak wymienić baterie w FUBW50010 ?

Odkręć pokrywę, wyjmij zużyte baterie, włóż nowe zgodnie z biegunowością, a następnie zamknij.

Gdzie znaleźć części zamienne ?

Uchwyty i baterie są dostępne u sprzedawców ABUS. W przypadku napraw skontaktuj się z serwisem ABUS.

INSTRUKCJA OBSŁUGI FUBW50010 ABUS

Rilevatore di movimento via radio PET Radiowa czujka ruchu (niewrażliwa na zwierzęta)

Vorwort

Dziękujemy za zakup radiowej czujki ruchu. Kupiłeś produkt wykonany zgodnie z najnowszym stanem techniki.

Produkt ten spełnia wymagania obowiązujących norm europejskich i krajowych. Zgodność została udokumentowana, odpowiednie deklaracje i dokumenty są dostępne u producenta.

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Z pytaniami proszę zwracać się do specjalistycznego sprzedawcy.

Przestrzegaj wskazówek zawartych w niniejszej instrukcji! Nieprzestrzeganie instrukcji pociąga za sobą utratę praw gwarancyjnych! Nie ponosimy odpowiedzialności cywilnej za szkody następcze!

Całego produktu nie wolno zmieniać ani przebudowywać.

Wprowadzenie

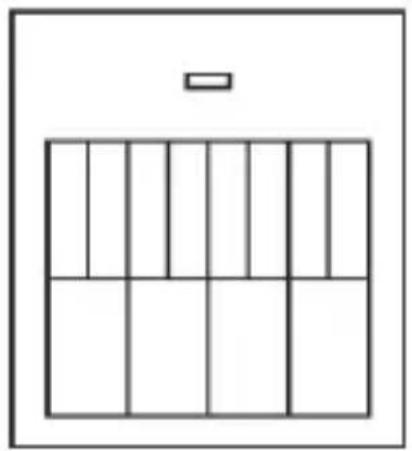

Niewrażliwa na zwierzęta pasywna czujka na podczerwień (PIR) FUBW50010 to czujka wewnętrzna ogólnego przeznaczenia do współpracy z radiową centralą alarmową Secvest® 868. Czujka PIR wykrywa ruchy ciepłych obiektów i charakteryzuje się wachlarzowatym zasięgiem o promieniu ok. 10 m przy kącie rozwarcia 90°. Czujka ta jest jednak niewrażliwa na zwierzęta domowe. Mimo informacji „niewrażliwa na zwierzęta o wadze do xx kg” może się zdarzyć, że czujka będzie wyzwalana przez zwierzęta o mniejszej wadze. Niebezpieczeństwo fałszywego zadziałania czujki jest szczególnie duże, gdy zwierzę porusza się, skacze lub fruwa w okolicy czujki. Obudowa jest zabezpieczona wewnętrznym zestykiem sabotażowym. Na tylnej ściance obudowy można usunąć wyłamywany element, zapewniając w ten sposób zabezpieczenie sabotażowe przed oderwaniem od ściany.

Dane techniczne

Zasilanie napięciowe: bateria litowa 3,6 V typu AA

Żywotność baterii: do 36 miesięcy

Pobór prądu: 0,03 mA

Optyka: 90°/10 m

Klasa środowiskowa: I (-10 °C do +50 °C)

Stopień bezpieczeństwa: 2

Numer INCERT: C0160202

Material obudowy: ABS

Częstotliwość robocza: 868,6625 MHz

Masa (bez baterii): 140 g

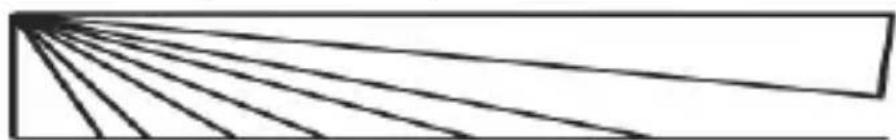

Czujkę można zamontować płasko na ścianie lub w narożniku. Poniższe szkice przedstawiają obszar znajdujący się w zasięgu czujki.

Monitorowanie do dołu

Maks. wysokość 2,40 m

Maks.zasięg 10 m
Kąt rozwarcia

Aby zapewnić optymalne wykrywanie, czujka powinna być zamontowana na wysokości 180-240 cm.

Czujka NIE może być umieszczana:

• naprzeciwko źródeł ciepła lub okien
• nad grzejnikiem
• blisko podłogi
• w pobliżu dużych konstrukcji metalowych
• w odległości do 1 metra od przewodów elektrycznych lub gazowych
• w pobliżu urządzeń elektronicznych i radiowych

Instalacja

Otwórz obudowę, odkręcając śrubę na spodzie czujki i zdejmując tył obudowy.

Założ dostarczoną w komplecie baterię litową 3,6 V typu AA z zachowaniem prawidłowej biegunowości.

Wskazówka: jeżeli dioda LED kontroli aktywności czujki miga ciągle, oznacza to, że wystąpił błąd lub bateria jest całkowicie wyczerpana. Wymień baterię i sprawdź, czy dioda LED działa prawidłowo.

Montaż tyłu

Czujka jest przewidziana do montażu na ścianie lub w narożniku. Na tylnej ściance obudowy są w tym celu wykonane w obudowie otwory w obudowie. Użyj do instalacji tylko odpowiednich kołków lub śrub. Wybierając miejsce montażu, uwzględnij zasięg widzenia czujki i komunikacji z centralę alarmową (patrz punkt „Test PIR”).

płaski montaż do ściany

montaż pionowy w narożniku

Naścienny zestyk sabotażowy

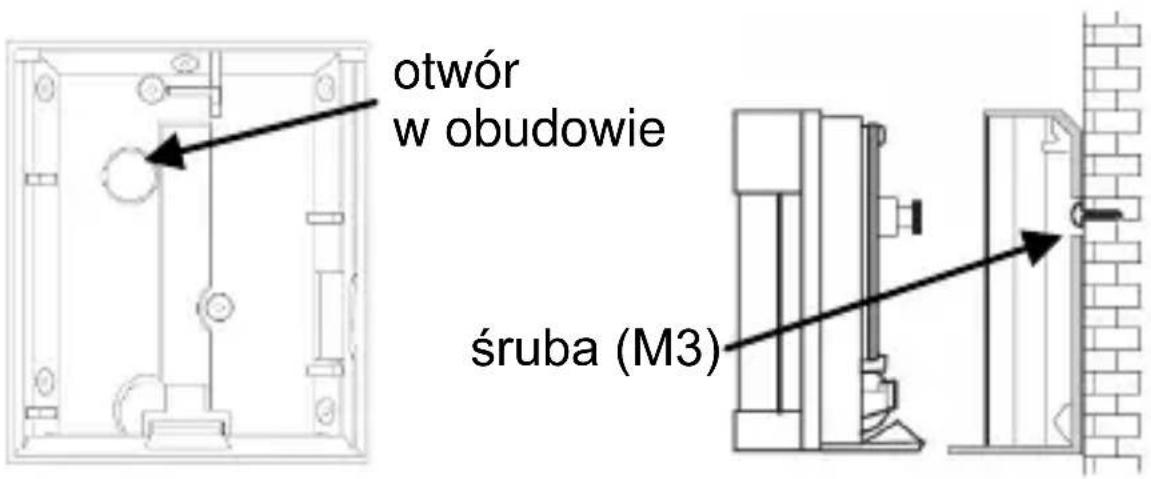

Aby użyć naściennego zestyku sabotażowego, wykonaj następujące czynności.

1. Otwórz otwór w obudowie na tylnej ściance czujki. Upewnij się, czy otwór jest dostatecznie duży, aby pomieścić głowicę wyłącznika sabotażowego.
2. Zaznacz położenie otworu w miejscu na ścianie, w którym ma być zamontowana czujka. Wywierć w tym miejscu otwór, włóż do niego odpowiedni kołek rozporowy i wkręć śrubę (M3). Łeb śruby nie może odstawać od ściany więcej niż na 2,5 mm.
3. Zamocuj tylną osłonę obudowy do ściany. Wstaw czujkę do skorupy tak, aby śruba zwierała zestyk sabotażowy. W przeciwnym razie może być konieczne dalsze wykręcenie śruby ze ściany.

Narożnikowy zestyk sabotażowy

Aby użyć narożnikowego zestyku sabotażowego, wykonaj następujące czynności.

1. Otwórz otwór w obudowie na tylnej ściance czujki. Upewnij się, czy otwór jest dostatecznie duży, aby pomieścić głowicę wyłącznika sabotażowego.
2. Umieść w pożądanej pozycji dostarczony w komplecie narożnikowy pałąk sabotażowy. Zwróć uwagę, aby kołek na końcu ramienia znajdował się po lewej stronie.
3. Założ tył czujki na pałąk i zamocuj go do ściany. Zwróć uwagę, aby kołek pałąka wchodził bez przeszkód przez otwór Loch na tyle obudowy.

1. Ustaw radiowy system alarmowy Secvest® 868/ rozszerzenie radiowe na tryb programowania. Uwzględnij instrukcję odbiornika.

2. Wariant radiowy:

Spowoduj zadziałanie jednego zestyku sabotażowego czujki ruchu, aby wysłać komunikat o sabotażu do radiowego systemu alarmowego.

Wariant IR:

Przytrzymaj diodę LED czujki ruchu przy odbiorniku IR rozszerzenia radiowego (RFX). Spowoduj zadziałanie zestyku sabotażowego czujki ruchu.

1. Upewnij się, czy czujka ruchu została wykryta przez radiowy system alarmowy(rozszerzenie radiowe a następnie zamknij obudowę.

Test PIR

1. Ustaw system alarmowy na tryb testu chodzenia (patrz instrukcję obsługi centrali Secvest® 868).
2. Wyjdź z obszaru monitorowanego przez czujkę i odczekaj jej czas spoczynku po każdym teście („Czas spoczynku“).
3. Wykonaj różne testy chodzenia, aby przetestować monitorowany obszar.
4. W razie niepożądanego wyzwolenia czujki sprawdź jeszcze raz miejsce zamontowania czujki (patrz „Pozycja”).

Czas nieaktywności

Aby przedłużyć żywotność baterii, w czujce jest zintegrowana funkcja czasu nieaktywności. Czas nieaktywności można skrócić z fabrycznego ustawienia 3 minut do 1 minuty, zdejmując zworkę na płytce drukowanej. Ustawienie to skraca jednak żywotność baterii. Aby ułatwić testowanie czujki, czas nieaktywności w pierwszych 30 minutach po włożeniu baterii wynosi tylko 10 sekund.

„Niniejszym firma ABUS Security-Center GmbH & Co. KG oświadcza, że urządzenie o numerze artykułu FUBW50010 jest zgodna z podstawowymi wymaganiami oraz odnośnymi postanowieniami dyrektyw 1999/5/EG. Deklarację zgodności można uzyskać pod poniższym adresem:

ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY"
