INSTRUKCJA OBSŁUGI FUBW50021 ABUS

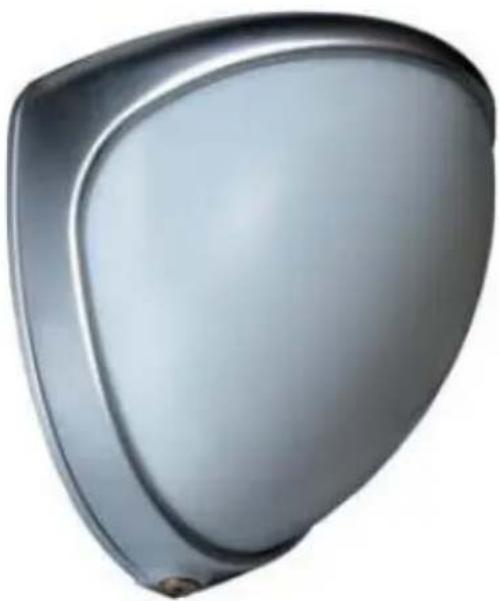

Radiowa zewnętrzna czujka ruchu PIR

[PL] Instrukcja obsługi 92

Radiowa zewnętrzna czujka ruchu PIR

[PL] Instrukcja obsługi 92

Radiowa zewnętrzna czujka ruchu PIR

[PL] Instrukcja obsługi 92

Radiowa zewnętrzna czujka ruchu PIR

[PL] Instrukcja obsługi 92

Radiowa zewnętrzna czujka ruchu PIR

[PL] Instrukcja obsługi 92

Radiowa zewnętrzna czujka ruchu PIR

[PL] Instrukcja obsługi 92

Dziękujemy za zakup radiowej zewnętrznej czujki ruchu. Kupiłeś produkt wykonany zgodnie z najnowszym stanem techniki. Niniejsza instrukcja zawiera ważne wskazówki dotyczące uruchamiania i obsługi. Należy zachować instrukcję do wykorzystania w przyszłości! Instrukcja stanowi część produktu – pamiętaj o tym, przekazując produkt innej osobie.

Zgodność

Produkt ten spełnia wymagania obowiązujących norm europejskich i krajowych. Zgodność została udokumentowana. Odpowiednie deklaracje i dokumenty są dostępne u producenta. Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi! Z pytaniami proszę zwracać się do specjalistycznego sprzedawcy.

To urządzenie spełnia odnośne wymagania dyrektywy WE: R&TTE 1999/5/WE des Parlamentu Europejskiego i Rady z dnia 9 marca 1999 r. o instalacjach radiowych i telekomunikacyjnych urządzeniach nadawczych oraz o wzajemnym uznawaniu ich zgodności.

Użycie zgodne z przeznaczeniem

Przestrzegaj wskazówek zawartych w niniejszej instrukcji! Nieprzestrzeganie instrukcji pociąga za sobą utratę praw gwarancyjnych! Nie ponosimy odpowiedzialności cywilnej za szkody następcze! Całego produktu nie wolno zmieniać ani przebudowywać. Dołożyliśmy wszelkich stara, aby zapewnić prawidłowość treści niniejszej instrukcji. Mimo to ani wydawca ani ABUS Security-Center GmbH & Co. KG nie ponoszą odpowiedzialności cywilnej za straty lub szkody, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa oraz ostrzeżeń. Treść niniejszej instrukcji może być zmieniana bez wcześniejszego powiadomienia.

Zasady eksploatacji baterii

Urządzenie jest zasilane napięciem stałym przez dwie baterię 3 V CR123A. Aby zapewnić długą żywotność baterii i uniknąć pożarów oraz urazów, przestrzegaj następujących wskazówek.

• Nie wyrzucaj zużytych baterii razem z odpadami domowymi.
• Baterie nie mogą być narażone na bezpośrednie działanie źródeł ciepła lub światła słonecznego ani przechowywane w miejscach o bardzo wysokiej temperaturze.
  • Baterii nie wolno spalać.

• Baterie nie mogą kontaktować się z woda.

• Baterii nie wolno rozbierać, nakłuwać ani uszkadzać.

• Nie wolno zwierać styków baterii.
• Należy zabezpieczyć baterie przed dostępem małych dzieci.
• Baterie nie mogą być ładowana.

Utylizacja

Utylizacja według normy WEEE 2002/96 WE

Produkt zawiera cenne surowce. Po wycofaniu z eksploatacji produkt należy utylizować zgodnie z obowiązującymi przepisami ustawowymi. Produkt i akcesoria muszą zostać zebrane i oddzielnie zutylizowane w UE. Tak oznaczonych urządzeń nie wolno wyrzucać razem z odpadami domowymi.

Zwróć się do sprzedawcy lub oddaj produkty w komunalnym punkcie zbiorczym złomu elektrycznego.

Zakres dostawy

1 x radiowa zewnętrzna czujka ruchu PIR 1 x klucz imbusowy
2 x baterie litowe 3V CR123 / CR17345 1 x instrukcja obsługi
1 x naklejka (Long / Medium Beam Mask) 2 x maskownice (klapy przesuwne)
1 x adapter naścienny do zestyku oderwania od ściany
2 x zapasowe nóżki zaciskowe do zestyku oderwania od ściany
1 x narzędzie specjalne z tworzywa sztucznego
1 x materiały do montażu z szablonem do wiercenia otworów

Charakterystyka

Ta radiowa zewnętrzna czujka ruchu wykorzystuje dwa niezależne pasywne detektory podczerwieni, umieszczone w obudowie przeznaczonej do zastosowań zewnętrznych. Oba czujniki muszą zadziałać, zanim detektor wyzwoli sygnał alarmowy. Ta wysokoprecyzyjny i niezawodna czujka jest przeznaczona do wykorzystania w systemach alarmowych. Zliczanie impulsów oraz zasięg (od 10 do 30 metrów) można konfigurować. Dodatkowo czujka jest wyposażona w zestyk sabotażowy pokrywy i zestyk oderwania od ściany. Czujnik w obudowie może być obracany w zakresie 180° i przechylany w zakresie 90°. Zwiększa to efektywność monitorowania zewnętrznego i zapewnia maksymalną dokładność rejestracji czujnika. Płytka drukowana jest powlekana akrylem. Wysokiej jakości odporna na uderzenia obudowa jest wykonana z polietylenu i ma przepuszczającą światło, utwardzaną UV osłonę przednią, dzięki czemu czujnik jest wodoszczelny i zabezpieczony przed działaniem czynników środowiskowych. Kombinacja elektroniki precyzyjnej, cyfrowych filtrów białego światła i podwójnego ekranowania zapobiega fałszywym alarmom pod wpływem światła słonecznego lub innych zakłócających czynników.

Zewnętrzna czujka ruchu ma atrakcyjny, profesjonalny wygląd – nie jest widoczne, w którą stronę jest skierowany czujnik.

Montaż

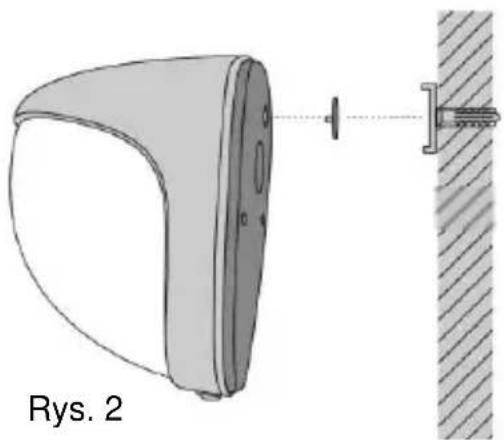

Podczas montażu nie dotykać i nie wyginać anteny!

opcjonalnie do zestyku oderwania od ściany

Podczas montażu należy uważać, aby do wnętrza urządzenia nie dostała się wilgoć, ponieważ mogłoby to spowodować trwałe uszkodzenie urządzenia. Za pomocą dostarczonego w komplecie szablonu wywierć otwory na dwie śruby mocujące i zestyk oderwania od ściany (jeżeli będzie wykorzystany). [Patrz rys. 1 i 2].

Wskazówka Jeżeli ściany są nierówne, radzimy zastosować adapter do zestyku oderwania od ściany. Zdejmij przednią osłonę czujki, odkręcając śrubę imbusową dostarczonym w komplecie kluczem imbusowym. [Rys. 3.1] Osłonę można następnie wyjąć z rowka lub wypchnąć do góry. [Rys. 3.3] Jeżeli jest to niemożliwe, użyj dostarczonego w komplecie specjalnego narzędzia plastikowego [rys. 3.4] do poluzowania osłony przez delikatne podważanie (na prawym i lewym boku), uważając, aby jej przy tym nie uszkodzić. [Rys. 3.2]

Przykręć urządzenie do ściany i upewnij się, czy zestyk oderwania od ściany jest dobrze ustawiony a łącznik zwarty. [Rys. 4]. Do montażu dostarczane są w komplecie dwie zapasowe nóżki zaciskowe. Jedna z nich jest założona dalej o 1 mm a druga 2 mm dalej niż pierwotne. To złącze wtykowe można zdjąć, ostrożnie ściągając z kołka. [Rys. 2] W razie wymiany modułu elektronicznego pamiętaj, aby dioda świecąca była skierowana do przodu, aby zapewnić właściwe ustawienie czujnika. [Patrz punkt "Ustawianie &

Pomijanie"]

Gdy detektor jest prawidłowo ustawiony i zainstalowany, założ na miejsce przednią osłone I zarygluj ją według rysunku. [Rys. 5]

Test chodzenia

Zasięg detektora zwiększa się, gdy jest zdjęta przednia osłona. Dlatego do ustawiania czujnika i sprawdzania wyjść osłona musi być założona. Dopasuj zasięg na podstawie poniższej tabeli a następnie obracaj i przechylaj moduł obiektywu w pełnym zakresie. Po naciśnięciu przycisku Program zapala się czerwony wskaźnik i automatycznie ustalane jest zliczanie impulsów „1”. Teraz można ustawić urządzenie. Czerwony wskaźnik na zewnętrznej czujce ruchu zapala się przy każdym wykryciu ruchu. Tryb testowy jest przerywany automatycznie po 5 minutach od momentu ostatniego wykrycia ruchu. W przeciwnym razie przerwij zasilanie elektryczne i przywróć tryb testowy.

Ustawianie i ukrywanie

Obiektyw wielofunkcyjny wytwarza w zewnętrznej czujce ruchu 7 promieni o dużym zasięgu oraz kurtynę z 7 promieni o średnim lub krótkim zasięgu. Ruchy poprzeczne względem promieni dają najlepszą reakcję i największy zasięg wykrywania ruchu, natomiast reakcja na ruchy w kierunku czujki jest słabsza. Urządzenie wykrywa zmiany temperatury i ruchy w rastrze promieni; dlatego przy ustawianiu czujki należy wziąć pod uwagę takie obiekty jak drzewa, krzewy, oczka wodne, wymienniki ciepła, urządzeń klimatyzacyjnych oraz zwierzęta. Moduł czujki ma dwie klapki przesuwne umożliwiające ograniczenie zakresu wykrywania. W komplecie dostarczane są dodatkowe maskownice umożliwiające dalsze ograniczenie rastra promieni (np. w celu uzyskania minimalnego kąta odczytu 10 stopni).

Maskownice montuje się na module obrotowo-przechylnym, patrz rys. 7. Każdy odcinek obiektywu czujki pokrywa raster o kącie ok. 10°. [Rys. 7]

Jeżeli założysz czujkę tak, że w jej zasięgu znajdą się także sąsiednie nieruchomości, obróć moduł i zablokuj promienie w poziomie lub pionie tak, aby ograniczyć strefę monitorowania do wasnego obiektu. Do tego celu użyj dostarczonych naklejek (Long / Medium Beam Mask), umieszczając je odpowiednio na gładkim tyle obiektywu – patrz grafika na następnej stronie. Wymieniając obiektyw, zwrócić uwagę na zachowanie jego odpowiedniego ustawienia, aby zachować poprzedni zasięg wykrywania (góra soczewki Fresnela jest oznaczona napisem TOP) – patrz rys. 8.

Strefy wielokrotne – optymalne

Wysokość 3 m

Zakres: maksymalny

Pochylenie: 0°

Promienie wielokrotne

Wysokość 6 m

Zakres: maksymalny

Pochylenie: 9°

Brak reakcji na małe zwierzęta

Wysokość 1,5 m

Zakres: maksymalny

Pochylenie: -2^

Zasłoń ten odcinek, aby stworzyć korytarz

dla małych zwierząt o

długości do 30 m

Kurtyna monitorowania

Wysokość 6 m

Zakres: maksymalny

Pochylenie: 45°

Zasłoń tę strefę, aby uzyskać monitorowanie kurtynowe

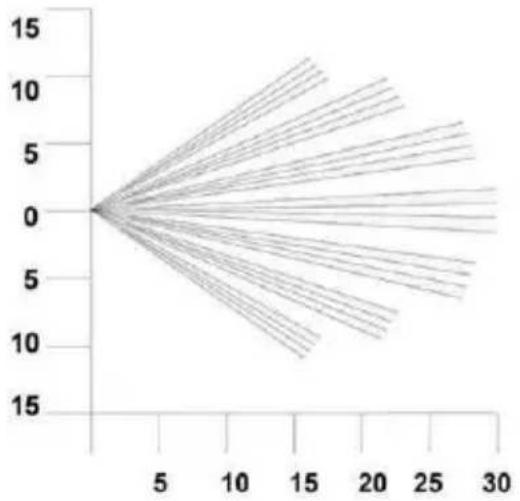

Raster promieni ustawiony na maksymalny zasięg. Zasłonięcie górnego odcinka zmniejsza zasięg do 20 m.

Raster promieni ustawiony na minimalny zasięg. Zasłonięcie górnego odcinka zmniejsza zasięg do 6 m.

W celu zaprogramowania radiowej zewnętrznej czujki ruchu ustaw system alarmowy w na tryb programowania i włącz zestyki sabotażowe radiowej zewnętrznej czujki ruchu. (Szczegóły na ten temat są zawarte w instrukcjach obsługi poszczególnych zgodnych komponentów.)

Wskazówka czujki nie można zaprogramować za pomocą diody IR-LED!

Informacja o ostrzeżeniu obwodowym (Secvest 2WAY)

Jeżeli używasz strefy typu „Ostrzeżenie obwodowe“- szczegóły patrz instrukcja centrali alarmowej „Secvest 2WAY“.

Konfiguracja

W czujce można skonfigurować szereg parametrów – patrz tabela programowania. Ustawienia fabryczne są zacienione. Wprowadzanie zmian jest proste. Aby odtworzyć ustawienia fabryczne, wyłącz zasilanie elektryczne czujki; następnie przytrzymaj wciśnięty przycisk Program [Rys. 9] i podłącz na chwilę zasilanie (wkładając baterię).

Tabela programowania
Opcje	1	Zasięg w m	10	20	30
	2	Zliczanie impulsów*	1	2

\*ZLICZANIE IMPULSÓW

Liczba zdarzeń, jakie muszą wykryć oba czujniki, zanim zostanie wyprowadzony sygnał.

Zmiana ustawień fabrycznych

Aby zmienić ustawienia, wciśnij przycisk Program [Rys. 9] dla zmienianej opcji – tzn. 1 x dla zasięgu i 2 x dla zliczania impulsów. Poczekaj 45 sekundy, aż zgaśnie czerwona dioda LED. Na wskaźniku ukaże się aktualne ustawienie. Aby zmienić ustawienie dla tej opcji, wciskaj przycisk aż do uzyskania pożądanego ustawienia. Wskaźnik zaświeci 2 x i zmiany zostaną zapisane. (Wszystkie zmiany ustawień są zapisywane w pamięci czujki i są zachowywane także w razie przerwy w zasilaniu.)

Przykład – zmiana konfiguracji zliczania impulsów z ustawienia fabrycznego „1“ na „2“ ...

• Naciśnij przycisk Program 2 x a następnie puść go.
• Poczekaj aż wskaźnik zgaśnie.
• Wskaźnik mignie 1 x, sygnalizując aktualne ustawienie.
• Naciśnij przycisk Program 2 x, aby przestawić na ustawienie „2“ a następnie puść go.
• Wskaźnik mignie 2 x, sygnalizując zapisanie opcji i czujka powróci do normalnego trybu pracy.

Dane techniczne

Zasilanie napięciowe	3 V DC, 2 x CR123A / CR17345(z zabezpieczeniem przed zamianą biegunów i kontrolą „rozładowania baterii
Maks. trwałość baterii	ok. 2 lat
Częstotliwość radiowa	868,6625 MHz
Moc nadawcza HF	10 mW (wejście antenowe)
Zasięg wykrywania	do wyboru 10 m, 20 m lub 30 m
Kąt wykrywania	10°–70°
Justowanie	obrót o 180° + pochylanie o 90°Możliwe zastosowanie osłon w celu zmniejszenia zasięgu w razie potrzeby.Osłona przednia ze szkła mlecznego uniemożliwia rozpoznanie kierunku wykrywania.
Soczewka Fresnela	28 stref na jedną piroparę, którą można zamaskować suwakami lub specjalną taśmą (dostarczoną w komplecie).
	pochłania białe światło o natężeniu 50 000 luksów
Element PIR	poczwórny element dwukrotnie osłonięty silikonem
Zliczanie impulsów	do wyboru „1“ lub „2“
Kompensacja temperaturowa	tak (dostrajanie cyfrowe)
Sterownik	mikroprocesor cyfrowy – pamięć nieulotna
Temperatura pracy	- 20 °C do + 55 °C (baterie alkaliczne)- 30 °C bis + 60 °C (baterie litowe)
Maks. wilgotność powietrza	średnia względna wilgotność powietrza ok. 75% – bez kondensacji
Obudowa	Polietylen HDPE
Klasa ochrony	IP 55
Wymiary (W x S x G)	155 x 120 x 115 mm
Masa	750 g netto, 880 g brutto
Wysokość montażowa	zmienna do 6 m – optymalna wysokość ok. 3 m
Poziom bezpieczeństwa	2 (EN 50131-1: 2006)
Klasa ochrony środowiska	IV (EN 50131-1: 2006) – elektronika powlekana lakierem
Komunikaty Supervision	tak – co ok. 4 min.
Monitorowanie sabotażu	tak (zestyk czołowy i zestyk oderwania od ściany)

Zmiany techniczne zastrzeżone!
