BEDIENUNGSANLEITUNG AZBW20000 ABUS

Außenbewegungsmelder PIR

Bedienungsanleitung

Dieser Außenbewegungsmelder arbeitet mit zwei unabhängigen, passiven Infrarotdetektoren, die sich in einem für den Außeneinsatz geeigneten Gehäuse befinden. Beide Sensoren müssen auslösen, bevor der Detektor ein Alarmsignal auslöst. Dieser hochpräzise, zuverlässige Melder ist für die Nutzung in Alarm- und Videoüberwachungssystemen konzipiert. Impulszähler und Erfassungsreichweite von 10 bis 30 Metern ist einstellbar. Zusätzlich verfügt er über einen Deckelsabotage- und Wandabrisskontakt. Im Gehäuse kann der Sensor um180° geschwenkt und 90° geneigt werden. Dies erhöht die Leistungsfähigkeit der Außenüberwachung und eine äußerst genaue Erfassung des Sensors wird gewährleistet. Die Platine ist acrylbeschichtet. Das hochwertige, stoßfeste Gehäuse besteht aus Polyethylen und weist eine UV-gehärtete, lichtdurchlässige Frontabdeckung auf, wodurch der Sensor wasserdicht, vor Umwelteinflüssen geschützt ist. Die Kombination von Präzisionselektronik, digitalen Weißlichtfiltern und einer doppelten Abschirmung verhindert Fehlalarme durch Sonnenlicht oder andere Störquellen.

Das Design des Außenbewegungsmelders bietet eine ansprechende, professionelle Optik, die die Ausrichtung des Sensors nicht Preis gibt und die Verdrahtung bleibt komplett verborgen.

Montage

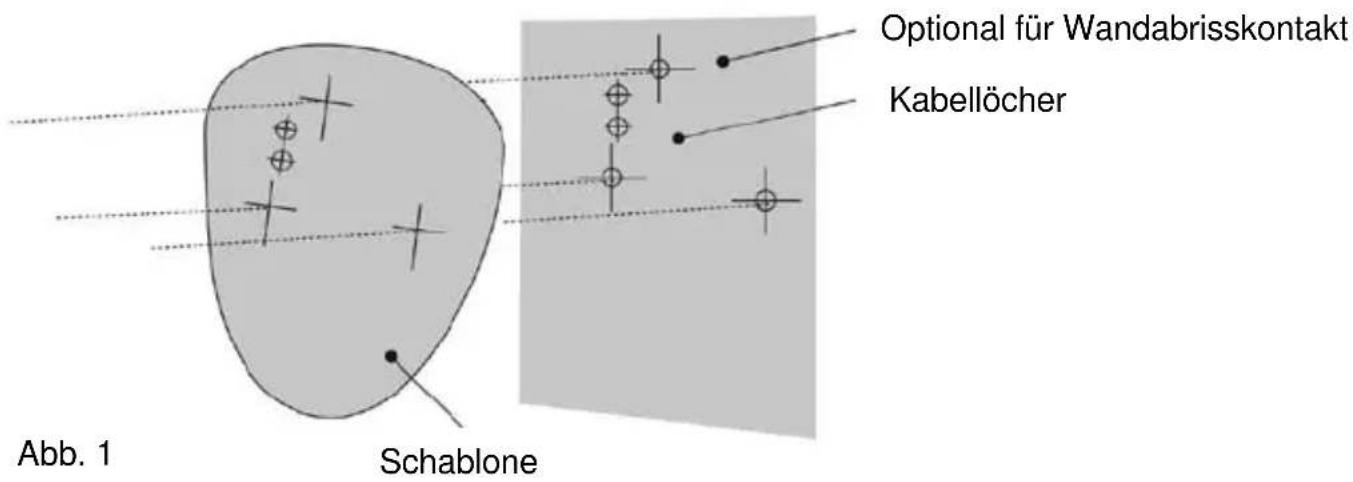

Die Elektronik muss während der Montage vor Feuchtigkeit geschützt werden, da diese das Gerät nachhaltig schädigen kann. Bohren Sie mit Hilfe der beigefügten Schablone die Löcher für die zwei Befestigungsschrauben, den Kabeleingang und den Wandabrisskontakt (falls genutzt). Siehe Abb. 1 und 2. Hinweis: Bei unebenen Wänden empfehlen wir die Anwendung des Adapters für den Wandabrisskontakt. Entfernen Sie die Frontabdeckung des Melders durch Lösen der Inbusschraube mit Hilfe des mitgelieferten Inbusschlüssels. (Abb. 3.1) Die Abdeckung lässt sich dann von unten aus ihrer Nut herausklappen und nach oben abheben. (Abb. 3.3) Sollte dies nicht möglich sein, benutzen Sie bitte das im Lieferumfang enthaltene Spezial-Werkzeug aus Kunststoff (Abb. 3.4) um die Abdeckung durch vorsichtiges Hebeln (seitlich rechts und links) zu lösen ohne sie dabei zu beschädigen. (Abb. 3.2)

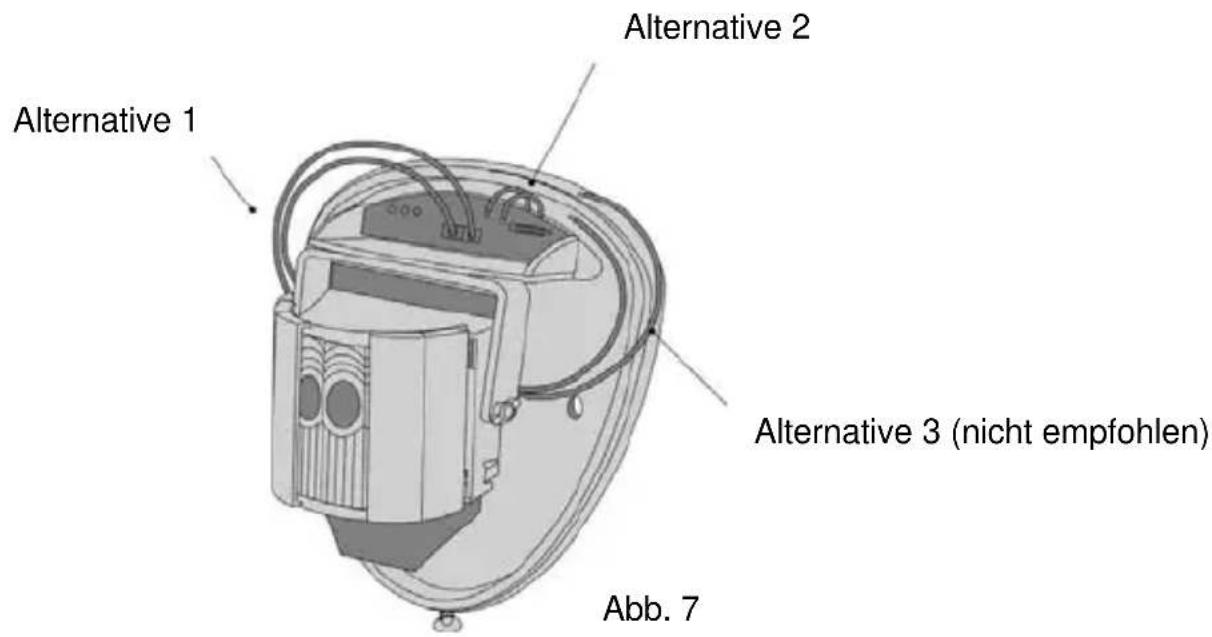

Führen Sie das standardmäßige 8-adrige Alarmkabel durch den Kabeleingang; isolieren Sie die Drähte und verbinden Sie diese mit dem abnehmbaren Klemmenblock. Schrauben Sie das Gerät an die Wand und stellen Sie sicher, dass der Wandabrisskontakt richtig positioniert und der Schalter geschlossen ist. Siehe Abb. 4 und 5. Für die Montage werden zwei Klemmfüße als Reserve mitgeliefert. Der eine ist 1 mm weiter, der andere 2 mm weiter als ursprünglich aufgesteckte. Diese Steckverbindung kann durch vorsichtiges Ziehen vom Stift entfernt werden. Siehe Abb. 2. Stellen Sie beim Austausch des Elektronikmoduls stets sicher, dass die Leuchtdiode nach vorne zeigt, um eine korrekte Ausrichtung des Sensors zu sichern. (Siehe Abschnitt "Strahlenausrichtung & Ausblendung") Wenn der Detektor korrekt ausgerichtet und installiert ist, setzen Sie die Frontabdeckung wieder ein und verriegeln Sie diese, wie dargestellt. Siehe Abb. 6.

Anschließen der Sabotagelinie

Gehtest

Die Reichweite des Detektors wird ohne die Frontabdeckung erhöht. Daher muss diese beim korrekten Ausrichten des Sensors und beim Prüfen der Ausgänge angebracht sein. Passen Sie die Reichweite anhand der nachfolgenden Tabelle an und schwenken und neigen Sie das

Objektivmodul über den Bereich, um den kompletten Bereich zu erfassen. Beim Drücken der Programm-Taste leuchtet die blaue Anzeige auf und Impulszählung '1' wird automatisch festgelegt. Das Gerät kann nun ausgerichtet werden. Die blaue Anzeige am Außenbewegungsmelder leuchtet bei jeder Erfassung auf. Dieser Testmodus wird automatisch 5 Minuten nach der letzten Erfassung abgebrochen. Andernfalls die Stromversorgung unterbrechen und den Testmodus wieder herstellen.

Ausrichtung und Ausblendung

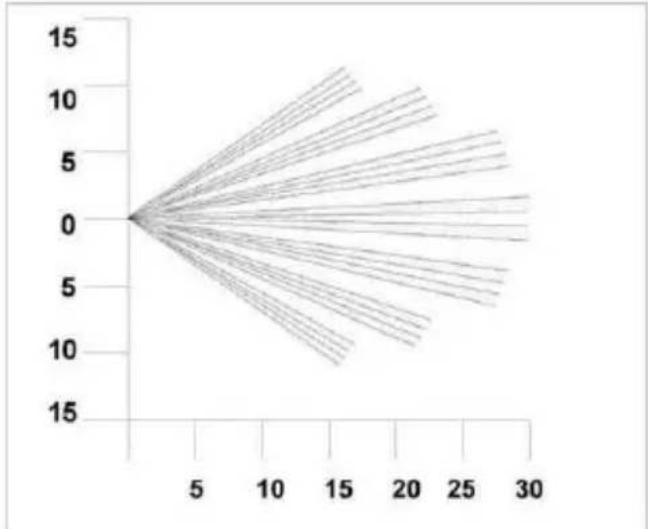

Das Multifunktionsobjektiv erzeugt im Außenbewegungsmelder 7 Strahlen mit langer Reichweite und einen Vorhang aus 7 Strahlen mit mittlerer bis kurzer Reichweite. Bewegungen quer zu den Strahlen ergeben das beste Ansprechverhalten und den größten Erfassungsbereich, während Bewegungen in Richtung Melder ein schwächeres Ergebnis zur Folge haben. Das Gerät erfasst Temperaturänderungen und Bewegungen im Strahlenraster; daher sollten Objekte, wie Bäume, Sträucher, Teiche, Wärmetauscher von Klimaanlagen und Tiere bei der Positionierung des Melders berücksichtigt werden. Das Meldermodul besitzt zwei Schiebeklappen, um den Abtastwinkel zu verringern. Zusätzliche Blenden werden mitgeliefert, um das Strahlenraster noch weiter einzugrenzen, z. B. wenn ein minimaler Abtastwinkel von 10 Grad erforderlich ist. Die Blenden werden an das Schwenk-/Neigemodul angebracht, wie in Abb. 8 dargestellt. Jeder Abschnitt des Melderobjektivs deckt einen Rasterbereich von c.a. 10° ab. Siehe Abb. 8.

Wenn Sie den Melder so anbringen, dass sich auch Nebengrundstücke im überwachten Bereich befinden, drehen Sie das Modul und schirmen Sie Strahlen horizontal oder vertikal, die außerhalb des zu erfassenden Bereiches fallen, ab. Verwenden Sie dafür das mitgelieferten Aufkleber auf der glatten Rückseite des Objektivs, siehe untenstehende Grafik auf der nächsten Seite. Achten Sie beim Austausch des Objektivs stets auf die richtige Position, um den gewünschten Erfassungsbereich zu erhalten (Oberseite des Fresnel-Objektivs ist mit TOP markiert). Siehe Abb. 9.

Mehrfachzonen – optimal

Höhe: 3m

Bereich: Maximal

Neigung: 0°

Mehrfachstrahlen

Höhe: 6m

Bereich: Maximal

Neigung: 9°

Überwachungsvorhang

Höhe: 6m

Bereich: Maximal

Neigung: 45°

Strahlenraster auf maximale Reichweite eingestellt.

Durch Abdecken des oberen Abschnitts wird die Reichweite auf 20 m verringert.

Strahlenraster auf minimale Reichweite eingestellt.

Durch Abdecken des oberen Abschnitts wird die Reichweite auf 6 m verringert.

Sie können an dem Melder eine Reihe von Konfigurationen vornehmen, siehe Programmiertabelle. Die Werkseinstellungen sind schattiert. Änderungen sind einfach möglich. Um die Werkseinstellungen wiederherzustellen, schalten Sie die Stromzufuhr des Melders ab; halten Sie danach die Programm-Taste (Abb.10) gedrückt und führen Sie dem Melder kurzfristig Strom zu: entweder vor der Installation mit einer geeigneten Batterie oder mit 12 V vor Ort.

Programmiertabelle
Optionen	1	Reichweite in m	10	20	30
	2	Impulszählung	1	2
	3	LED	AUS	AN

Zum Ändern der Einstellungen: Drücken Sie die Programm-Taste aus Abb.10 für die zu ändernde Option, d.h. 1x für Reichweite, 2x für Impulszählung, 3x für LED, Warten Sie 4 s, bis die blaue LED-Anzeige erlischt. Auf der Anzeige erscheint die aktuelle Einstellung.

Um die Einstellung für diese Option zu ändern, drücken Sie die Taste, bis die gewünschte Einstellung erreicht ist. Die Anzeige leuchtet 2x auf und Änderungen werden gespeichert. Jegliche Änderungen der Einstellungen werden im Speicher des Melders übernommen und bleiben auch bei Spannungsunterbrechung erhalten.

BEISPIEL: Zum Ändern der LED-Einstellung von Aus zu An.

Drücken Sie die Programm-Taste 3x und lassen Sie diese dann los.

Warten Sie, bis die Anzeige erlischt.

Die Anzeige blinkt 1x auf.

Drücken Sie die Programm-Taste 2x und lassen Sie diese dann los.

Die Anzeige blinkt 2x als Signal, dass die Option gespeichert wurde, und der Melder kehrt in den Normalbetrieb zurück.

Einstellmöglichkeiten

IMPULSZÄHLUNG

Anzahl von Ereignissen, die beide Sensoren erfassen müssen, bevor eine Ausgabe signalisiert wird.

LED-ANZEIGE

LED aus - LED ausgeschaltet

LED an - LED signalisiert eine Erfassung

Technische Daten

Erfassungsbereich	Programmierbar zwischen 10 und 30 m.
Abdeckung	10 - 70° Erfassungswinkel, 30 m x 30 m maximale Abdeckung.
Verstellung	180° Schwenken + 90° NeigungAbdeckung zur Bereichsverkleinerung (falls erforderlich).
Fresnel-Objektiv	28 Zonen pro Pyro-Paar, das mit Schiebern oder speziellem Abdeckband abgedeckt werden kann (mitgeliefert).
Kundenspezifische Optik	Doppelt mit Silikon abgeschirmtes Quad-Element absorbiert 50,000 Lux weißes Licht
Ausgänge	Magnetisch geschützte, leise Halbleiterrelais.
Ausgang 1 NO	Spannungsfreier Relaiskontakt 24 V AC/DC bei 50 mA mit integriertem 25R Reihenwiderstand, Schließer, Alarmdauer ca. 10s
Ausgang 2 NC	Spannungsfreier Relaiskontakt 24 V AC/DC bei 50 mA mit integriertem 25R Reihenwiderstand, Öffner, Alarmdauer ca. 10s
Anschlussleistung	9 bis 15 VDC.
Strom	8 mA (12V nominal).
Impulszählung	1 - 2
Temperaturausgleich	Temperaturabhängige, digitale Abstimmung.
Steuerung	Digitaler Mikroprozessor - nichtflüchtiger Speicher.
Gehtest	Ausgangs-Testmodus mit LED-Anzeige.
Betriebstemperatur	-20 bis + 55° CGleichmäßig beschichtete Elektronik für verbesserte Stabilität.
Gehäuse	Polyethylen HDPE
Schutzklasse	IP 55.
Abmessungen	145 x 120 x 115 mm.
Gewicht	750 g netto, 880 g brutto.
Montagehöhe	Variabel bis zu 6 m – optimale Höhe bei 3 m.
Kabel < 200m	Für alle 3 Ausgänge (einschl. Sabotageausgang) - 8-adrig 7/0,2 mm.
Kabel < 500m	Für alle 3 Ausgänge (einschl. Sabotageausgang) - 8-adrig 16/0,2 mm.

Technische Änderungen vorbehalten!

Introduction

„Hiermit erklärt ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, dass sich das Gerät AZBW20000 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der EMV-Richtlinie 2004/108/EG befindet.“

Die Konformitätserklärung finden Sie unter www.abus-sc.de
