SEC-MON51 - Monitor KONIG - Gratis gebruiksaanwijzing en handleiding

Producttype	Veiligheidsmonitor
Merk	Konig
Model	SEC-MON51
Afmetingen (B x H x D)	Ongeveer 350 x 300 x 50 mm
Gewicht	Ongeveer 4,5 kg
Voeding	AC 100-240V, 50/60 Hz
Schermdiagonaal	15 inch (diagonaal)
Resolutie	1920 x 1080 pixels (Full HD)
Beeldverhouding	16:9
Video-ingangen	HDMI, VGA, Composite (BNC)
Audio-uitgang	3,5 mm koptelefoonaansluiting
Belangrijkste functies	Realtime videoweergave, VESA-muurbeugel, OSD-instellingen
Onderhoud en reiniging	Reinig met een zachte, droge doek. Gebruik geen schurende schoonmaakmiddelen.
Veiligheid	Niet blootstellen aan vocht of regen. Ontkoppel voor het reinigen.
Reserveonderdelen en repareerbaarheid	Neem contact op met de Konig-klantenservice voor reparaties. Geen reserveonderdelen online beschikbaar.
Algemene informatie	Alleen voor binnen gebruik. Bedrijfstemperatuur: 0°C tot 40°C.

Veelgestelde vragen - SEC-MON51 KONIG

Hoe verbind ik de SEC-MON51 monitor met een beveiligingscamera?

Gebruik een BNC- of RCA-kabel om de video-uitgang van de camera aan te sluiten op de Composite (BNC) ingang van de monitor. Zorg ervoor dat beide apparaten zijn ingeschakeld en dat de monitor via het OSD-menu is ingesteld op de juiste bron.

Wat is de maximale resolutie die de SEC-MON51 ondersteunt?

De monitor ondersteunt een maximale resolutie van 1920 x 1080 pixels (Full HD) via de HDMI- of VGA-ingang.

Hoe pas ik de helderheid en het contrast aan?

Druk op de 'Menu'-knop op het voorpaneel om toegang te krijgen tot het OSD. Gebruik de pijltjestoetsen om naar 'Helderheid' of 'Contrast' te navigeren en pas aan met de +/- toetsen.

De monitor geeft geen beeld weer, wat moet ik doen?

Controleer of de videokabel correct is aangesloten en of de bron is ingeschakeld. Zorg ervoor dat de geselecteerde ingang in het OSD-menu overeenkomt met de bron. Als het probleem aanhoudt, test dan met een andere kabel of apparaat.

Hoe reinig ik het scherm zonder het te beschadigen?

Gebruik een zachte, droge microvezeldoek. Indien nodig, bevochtig de doek lichtjes met gedestilleerd water. Gebruik nooit chemicaliën of schurende schoonmaakmiddelen.

Kan ik de SEC-MON51 aan de muur bevestigen?

Ja, de monitor is compatibel met VESA 75x75 mm beugels. Gebruik een geschikte muurbevestigingsset en volg de instructies in de handleiding voor een veilige installatie.

De monitor maakt een vreemd geluid, is dit normaal?

Een licht zoemgeluid kan normaal zijn vanwege de transformator. Als het geluid luid of ongewoon is, controleer dan of de monitor goed geventileerd en niet geblokkeerd is. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Wat is de garantie op deze monitor?

De standaardgarantie is 2 jaar vanaf aankoopdatum. Bewaar uw aankoopbewijs voor eventuele claims. De garantie dekt geen accidentele schade of normale slijtage.

Hoe reset ik de fabrieksinstellingen?

Ga naar het OSD-menu door op 'Menu' te drukken, navigeer vervolgens naar 'Instellingen' of 'Optie' en selecteer 'Fabrieksreset'. Bevestig met 'OK'.

Kan ik de monitor met een computer gebruiken?

Ja, sluit uw pc aan via een HDMI- of VGA-kabel. De monitor is compatibel met standaardresoluties en past zich automatisch aan.

GEBRUIKSAANWIJZING SEC-MON51 KONIG

De monitor een gemakkelijk te gebruiken elektronisch apparaat, dat is ontworpen voor het bewaken van allerlei situaties. Dit product is in het bijzonder geschikt voor kleine winkels, kantoren of huizen. De monitor kan op een horizontaal oppervlak worden gezet of kan aan een verstelbare steun (apart te bestellen als art.nr. SEC-BRACK40) worden bevestigd. Die wordt aan de onderkant van de monitor gemonteerd en kan met 3 schroeven aan een horizontaal of verticaal oppervlak worden bevestigd. De monitor kan beeld en geluid van 4 verschillende camera's ontvangen. Met de afstandsbediening kunt u gemakkelijk verschillende camerabeelden selecteren. De beelden kunnen in de automatische stand ook één voor één worden weergegeven. Deze monitor is geschikt voor gebruik met SEC-CAM12 camera's.

• Wij bevelen aan om deze gebruiksaanwijzing door te lezen voordat u de monitor installeert/gebruikt.
• Bewaar deze gebruiksaanwijzing op een veilige plaats om hem in de toekomst te kunnen raadplegen.

Het camerapakket bevat de volgende onderdelen:

Bedrijfsspanning: 12V Gelijkspanning / 1A

AV ingang: 4x

AV uitgang: 1x

Bedrijfstemperatuur: -10°C tot +50°C

Gewicht:

450

g

Afmetingen: 180 x 155 x 25 mm

Voorzorgsmaatregelen voor de veiligheid

• Maak bij een storing de monitor niet open. Dit product mag uitsluitend worden geopend door een bevoegde monteur.
• Stel de monitor niet bloot aan water.
• Stel de monitor niet bloot aan hoge temperaturen of vocht.
• Installeer de monitor niet in de buurt van sterke magnetische velden, zoals TV's of luidsprekers. Dit kan de beeldkwaliteit van de monitor beïnvloeden.

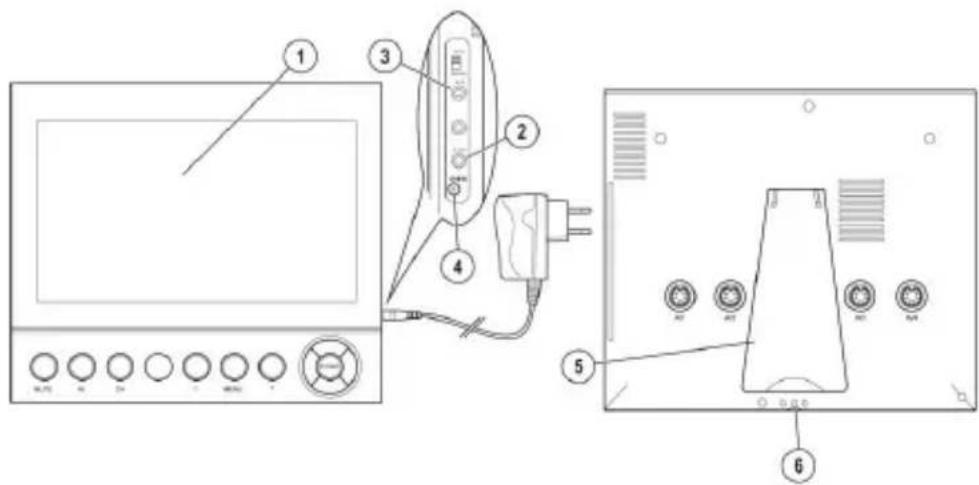

Installatieaanwijzingen

1. Monitor
2. Aansluiting AV-uitgang

3. Aansluiting AV-ingang

4. Ingangsaansluiting 12V gelijkspanning

5. Standaard

6. Bevestigingspunt voor verstelbare steun

7. Zet de monitor op de standaard (5) op een stabiele ondergrond. De monitor kan ook aan een verstelbare steun (apart te bestellen als art.nr. SEC-BRACK40) worden bevestigd. Die wordt aan de onderkant van de monitor gemonteerd en wordt met 3 schroeven aan een horizontaal of verticaal oppervlak bevestigd.

8. Steek de voedingsconnector in de voedingsaansluiting voor 12V gelijkspanning (4).

9. Steek de lichtnetadapter in een stopcontact.

10. Sluit de camera met de AV-ingangskabel aan op één van de tulp ingangsaansluitingen (3) aan de achterkant van de monitor (max. 4 camera's).

Raadpleeg voor informatie over de montage en het gebruik van de camera's de installatieaanwijzingen van de camera.

1. U kunt een extra monitor aansluiten op de AV-uitgangsaansluiting (2).

Gebruiksaanwijzing

1. LCD-monitor
2. Demptoets
3. AV-toets
4. 4:3 toets

5. Sensor IR-bediening

6. • toets
7. Menutoets
8. • toets
9. Aan-/uittoets

10. Schakelaar Auto/handmatig

11. Druk de Aan-/uittoets (9) om de monitor in the schakelen.

12. Druk de AV toets (3) om de juiste camera-aansluiting in te stellen.
13. Druk de Menutoets (7) om naar de submenu's te navigeren.

De volgende submenu's worden weergegeven:

• Scherminstellingen: "Bright", "Contrast", "Colour" of "Hue" Stel de scherminstellingen in met de + (8) of - (6) toets.
  • "Wisselende AV stand"

Selecteer de camera's die in de automatische stand achtereenvolgens worden getoond. Druk de + of – toets om te wisselen tussen camera's en de Menutoets om een camera te selecteren of de selectie ongedaan te maken.

“√” geeft aan dat deze camera is geselecteerd.
“o” geeft aan dat deze camera niet is geselecteerd.

• "Tijdgeschakeld"

Verleng of verkort het tijdsinterval voor de automatische stand met de + of – toets.

1. Zet de schakelaar voor Auto/Handmatig (10) op "auto" om automatisch te wisselen tussen de geselecteerde camera's.

Als de AV toets wordt gedrukt, toont de handmatige wisselstand de beelden van alle camera's, inclusief camera's die zijn ingesteld op "o".

1. Druk de 4:3 toets (4) om de beeldverhouding te wijzigen.
2. Druk de Demptoets (2) om het geluid in of uit te schakelen.

Om deze functie te kunnen gebruiken dient de microfoon op de camera ingeschakeld te zijn.

Onderhoud

Reinig de camera met een vochtige doek.

Gebruik geen oplosmiddelen of schurende schoonmaakmiddelen.

Probleemoplossing

Voer de volgende controles uit als de monitor niet goed werkt:

• Zorg ervoor dat de monitor is ingesteld op het overeenkomstige AV kanaal (AV1-4).
• Zorg ervoor dat alle connectors op de juiste wijze zijn aangesloten op de tulpaansluitingen.
• Controleer dat de monitor niet is beschadigd.
• Controleer dat de lichtnetadapter niet is beschadigd.
• Controleer dat wanneer de automatische wisselstand actief is, dat de camera's in the wisselende AV stand niet zijn ingesteld op "o".
• Controleer of alle scherminstellingen juist zijn ingesteld.

Garantie

Wijzigingen en modificaties aan het product maken de garantie ongeldig. Wij accepteren geen aansprakelijkheid voor schade als gevolg van onjuist gebruik van dit product.

Disclaimer

Ontwerpen en specificaties zijn onderworpen aan wijzigingen zonder voorafgaande aankondiging. Alle logo's, merk- en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke houders en worden hierbij als zodanig erkend.

Afvoer

• Dit product is bestemd voor gescheiden inzameling bij een daartoe aangewezen verzamelpunt. Gooi dit product niet weg bij het huishoudelijk afval.
• Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordelijk is voor het afvalbeheer.
