SAS-MON51 - Monitor KONIG - Gratis gebruiksaanwijzing en handleiding

Merk	Konig
Model	SAS-MON51
Producttype	Monitor
Beeldschermtechnologie	LED
Schermgrootte	51 cm (20 inch)
Maximale resolutie	1920 x 1080 pixels
Verversingssnelheid	60 Hz
Connectiviteit	VGA, DVI, HDMI, koptelefoonaansluiting
Voeding	Netvoeding 100-240 VAC, 50/60 Hz
Stroomverbruik (stand-by)	<0,5 W
Afmetingen (B x H x D)	480 x 370 x 180 mm (met voet)
Gewicht	3,5 kg
Kijkhoek	170° horizontaal / 160° verticaal
Belangrijkste functies	OSD-menu, helderheidsinstellingen, contrast, kleurtemperatuur, vooraf ingestelde modi
Onderhoud en reiniging	Afvegen met een zachte, droge doek; geen schurende middelen gebruiken
Veiligheid	Niet openen, risico op elektrische schok
Reserveonderdelen en repareerbaarheid	Voeding, knoppen, connectoren toegankelijk
Algemene informatie	Gebruikershandleiding van 95 pagina's beschikbaar om te downloaden

Veelgestelde vragen - SAS-MON51 KONIG

Hoe stel ik de helderheid van het scherm in?

Druk op de Menu-knop van de monitor, navigeer naar Helderheid met de pijltjestoetsen en pas de waarde aan met de + en - toetsen.

Wat is de native resolutie van de monitor?

De native resolutie is 1920 x 1080 pixels (Full HD). Stel uw bron in op deze resolutie voor een optimaal beeld.

Ondersteunt de monitor wandmontage?

Ja, de monitor is compatibel met een standaard VESA 100x100 mm wandbevestiging. Verwijder de voet en schroef de meegeleverde wandbeugel vast.

Hoe reinig ik het scherm zonder het te beschadigen?

Gebruik een zachte, pluisvrije doek, indien nodig licht vochtig. Gebruik nooit chemicaliën of schurende doeken.

Wat te doen als het beeld trilt of flikkert?

Controleer de aansluitkabel en zorg ervoor dat deze goed is aangesloten. Stel de verversingssnelheid in de beeldscherminstellingen van uw computer in op 60 Hz.

Hoe schakel ik tussen ingangsbronnen?

Druk op de Source of Input-knop van de monitor en selecteer de gewenste bron (VGA, DVI, HDMI) met de pijltjestoetsen.

Verbruikt de monitor veel stroom in stand-by?

Nee, het stroomverbruik in stand-by is minder dan 0,5 W, conform de normen voor energie-efficiëntie.

Hoe reset ik de fabrieksinstellingen?

Ga in het OSD-menu naar Configuratie of Instellingen, selecteer Reset of Standaardinstellingen herstellen. Bevestig met de OK-knop.

Kan ik een HDMI-kabel gebruiken om mijn computer aan te sluiten?

Ja, de monitor heeft een HDMI-ingang. Zorg ervoor dat uw computer een HDMI-uitgang heeft en gebruik een standaard HDMI-kabel.

Waar vind ik het serienummer van de monitor?

Het serienummer staat op een label aan de achterkant van de monitor, nabij de ingangsconnectoren. Het staat ook op de originele verpakking.

GEBRUIKSAANWIJZING SAS-MON51 KONIG

GEBRUIKSAANWIJZING (p. 17) BRUGERVEJLEDNING (s. 67)

MANUALE (p. 22) VEILEDNING (s. 72)

MANUAL DE USO (p. 27) ИНСТРУКЦИЯ (77 стр.)

De monitor is een gemakkelijk te gebruiken elektronisch apparaat, dat is ontworpen voor het bewaken van allerlei situaties. Dit product is in het bijzonder geschikt voor kleine winkels, kantoren of huizen. De monitor kan op een horizontaal oppervlak worden gezet of kan aan een verstelbare steun (apart te bestellen als art.nr. SAS-BRACK40) worden bevestigd. Die wordt aan de onderkant van de monitor gemonteerd en kan met 3 schroeven aan een horizontaal of verticaal oppervlak worden bevestigd.

De monitor kan beeld en geluid van 4 verschillende camera's ontvangen. Met de afstandsbediening kunt u gemakkelijk verschillende camerabeelden selecteren. De beelden kunnen in de automatische stand ook één voor één worden weergegeven. Deze monitor is geschikt voor gebruik met SAS-CAM12 camera's.

• Wij bevelen aan om deze gebruiksaanwijzing door te lezen voordat u de monitor installeert/gebruikt.
• Bewaar deze handleiding op een veilige plek voor toekomstig gebruik.

Het camerapakket bevat de volgende onderdelen:

Bedrijfsspanning: 12 V DC/1 A

AV ingang: 4x

KÖNIG

NEDERLANDS

AV uitgang: 1x

Bedrijfstemperatuur: -10°C tot +50°C

Gewicht: 450 g

Afmetingen: 180 x 155 x 25 mm

Veiligheidsvoorschriften

• Maak bij een storing de monitor niet open. Dit product mag uitsluitend worden geopend door een bevoegde monteur. Stel de monitor niet bloot aan water.
• Stel de monitor niet bloot aan hoge temperaturen of vocht.
• Installeer de monitor niet in de buurt van sterke magnetische velden, zoals tv's of luidsprekers. Dit kan de beeldkwaliteit van de monitor beïnvloeden.

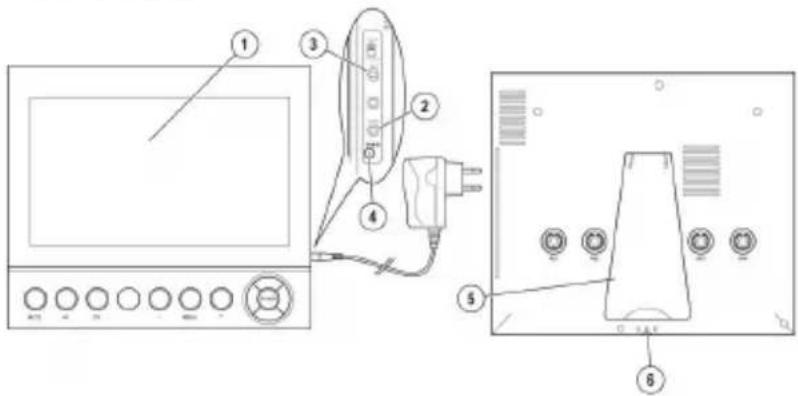

Installatie-instructies

1. Monitor
2. Ingangsaansluiting 12 V gelijkspanning
3. Aansluiting AV-uitgang 5. Ondersteuning
4. Aansluiting AV-ingang 6. Bevestigingspunt voor verstelbare steun
5. Zet de monitor op de standaard (5) op een stabiele ondergrond. De monitor kan ook aan een verstelbare steun (apart te bestellen als art. nr. SAS-BRACK40) worden bevestigd. Die wordt aan de onderkant van de monitor gemonteerd en wordt met 3 schroeven aan een horizontaal of verticaal oppervlak bevestigd.
6. Steek de voedingsconnector in de voedingsaansluiting voor 12 V gelijkspanning (4).
7. Steek de lichtnetadapter in een stopcontact.

KÖNIG

NEDERLANDS

1. Sluit de camera met de AV-ingangskabel aan op één van de tulp ingangsaansluitingen (3) aan de achterkant van de monitor (max. 4 camera's).

Raadpleeg voor informatie over de montage en het gebruik van de camera's de installatieaanwijzingen van de camera.

1. U kunt een extra monitor aansluiten op de AV-uitgangsaansluiting (2).

Gebruiksaanwijzing

1. LCD-monitor
2. toets
3. Demptoets
4. Menuknop
5. AV-toets
6. toets
7. 4:3 toets
8. Activeringstoets
9. Sensor IR-bediening
10. Schakelaar Auto/handmatig
11. Druk op de Aan-/uittoets (9) om de monitor in te schakelen.
12. Druk de AV toets (3) om de juiste camera-aansluiting in te stellen.
13. Druk de Menutoets (7) om naar de submenu's te navigeren.

De volgende submenu's worden weergegeven:

- Scherminstellingen: "Bright" (Helderheid), "Contrast" (Contrast), "Colour" (Kleur) of "Hue" (Kleurtoon). Stel de scherminstellingen in met de + (8) of – (6) toets.

• "AV switched set" (Wisselende AV stand)

Selecteer de camera's die in de automatische stand achtereenvolgens worden getoond. Druk de + of – toets om te wisselen tussen camera's en de Menutoets om een camera te selecteren of de selectie ongedaan te maken.

"√" geeft aan dat deze camera is geselecteerd.

"o" geeft aan dat deze camera niet is geselecteerd.

• "Time switched" (Tijdgeschakeld)

Verleng of verkort het tijdsinterval voor de automatische stand met de + of - toets.

1. Zet de schakelaar voor Auto/Handmatig (10) op "AUTO" om automatisch te wisselen tussen de geselecteerde camera's.

Als de AV toets wordt gedrukt, toont de handmatige wisselstand de beelden van alle camera's, inclusief camera's die zijn ingesteld op "o".

1. Druk de 4:3 toets (4) om de beeldverhouding te wijzigen.
2. Druk de Demptoets (2) om het geluid in of uit te schakelen.

Om deze functie te kunnen gebruiken dient de microfoon op de camera ingeschakeld te zijn.

Probleemoplossing

Voer de volgende controles uit als de monitor niet goed werkt:

• Zorg ervoor dat de monitor is ingesteld op het overeenkomstige AV kanaal (AV1-4).
• Zorg ervoor dat alle connectors op de juiste wijze zijn aangesloten op de tulpaansluitingen.
• Controleer dat de monitor niet is beschadigd.
• Controleer dat de lichtnetadapter niet is beschadigd.
• Controleer dat wanneer de automatische wisselstand actief is, dat de camera's in de wisselende AV stand niet zijn ingesteld op "o".
• Controleer of alle scherminstellingen juist zijn ingesteld.

Onderhoud:

Reinig de camera met een vochtige doek.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Eventuele wijzigingen en/of aanpassingen aan het product zullen de garantie ongeldig maken. Wij aanvaarden geen aansprakelijkheid voor schade veroorzaakt door onjuist gebruik van dit product.

Disclaimer:

Ontwerpen en specificaties kunnen zonder kennisgeving worden gewijzigd. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Afvoer:

• Dit product is bestemd voor gescheiden inzameling bij een daartoe aangewezen verzamelpunt. Gooi dit product niet weg bij het huishoudelijk afval.
• Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordelijk is voor het afvalbeheer.

Dit product is vervaardigd en geleverd in overeenstemming met de relevante reglementen en richtlijnen die voor alle lidstaten van de Europese Unie gelden. Het voldoet ook aan alle toepasselijke specificaties en reglementen van het land van verkoop.

Op aanvraag is officiële documentatie verkrijgbaar. Inclusief, maar niet uitsluitend: Conformiteitsverklaring (en productidentiteit), materiaalveiligheidsinformatie en producttestrapport.

Wend u tot onze klantenservice voor ondersteuning:

via de website: http://www.nedis.nl/nl-nl/contact/contact-formulier.htm

via e-mail: [e-mail]

telefonisch: [phone] (tijdens kantooruren)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NEDERLAND
