INSTRUKCJA OBSŁUGI SAS-MON51 KONIG

Ten monitor to łatwe w użytkowaniu urządzenie elektroniczne przeznaczone do monitorowania we wszystkich sytuacjach. Produkt jest specjalnie przeznaczony dla małych sklepów, biur lub domów. Monitor można ustawiać na powierzchni poziomej lub montować na regulowanym wsporniku (lub oddzielnie z art. nr SAS-BRACK40), który można montować na spodzie monitora i mocować za pomocą 3 śrub na powierzchni poziomej lub pionowej.

Monitor może odbierać dźwięk i obrazy z 4 różnych kamer. Za pomocą pilota można łatwo wybierać widoki kamery. Obrazy można również wyświetlać pojedynczo w trybie automatycznym. Monitor jest przeznaczony do zastosowania z kamera SAS-CAM12.

• Zalecamy przeczytanie tej instrukcji przed zainstalowaniem/rozpoczęciem użytkowania monitora.
• Instrukcję należy przechowywać w bezpiecznym miejscu, aby można było z niej skorzystać w przyszłości.

Opakowanie kamery zawiera następujące elementy:

1. 1 monitor LCD 7"
2. 1 pilot
3. 1 zasilacz AC/DC
4. 1 przewód wyjściowy AV
5. 4 kable wejściowe AV

Specyfikacje techniczne

Format: 16:9 (tryb 4:3)

Rozdzielczość: 628 x 562 (PAL)

Napięcie pracy: 12 V DC 1 A

Wejście AV: 4x

KÖNIG

Wyjście AV: 1x

Temperatura robocza: od -10 °C do +50 °C

Cieżar: 450 g

Wymiary: 180 x 155 x 25 mm

Wskazówki dotyczące bezpieczeństwa

• W przypadku usterki nie otwieraj monitora. Produkt powinien otwierać tylko wykwalifikowany inżynier.
  • Nie narażaj monitora na działanie wody.
• Nie narażaj monitora na działanie wysokich temperatur lub wilgotności.
• Nie instaluj monitora w pobliżu silnych pół magnetycznych, takich jak telewizor lub głośnik. Może to wpłynąć na jakość monitora.

Instrukcje montażu

1. Monitor
2. Złącze gniazda wyjściowego AV

3. Złącze gniazda wejściowego AV

4. Złącze gniazda wejściowego 12 V DC

5. Wspornik

6. Punkt mocowania regulowanego wspornika

7. Ustaw monitor na wsporniku (5) na stabilnej powierzchni. Monitor można również montować na regulowanym wsporniku (lub oddzielnie z art. nr SAS-BRACK40), który można montować na spodzie monitora i mocować za pomocą 3 śrub na powierzchni poziomej lub pionowej.

8. Włóż wtyczkę DC w złącze gniazda wejściowego 12 V DC (4).

KÖNIG

POLSKI

1. Włóż przejściówkę AC/DC w gniazdo ścienne.
2. Podłącz kamerę za pomocą kabla wejściowego AV do jednego ze złączy gniazda wejściowego AV (3) z tyłu monitora (maks. 4 kamery).

Informacje na temat instalowania i użytkowania kamery znajdują się w instrukcji instalacji kamery.

1. Możesz podłączyć dodatkowy monitor do złącza wyjściowego AV (2).

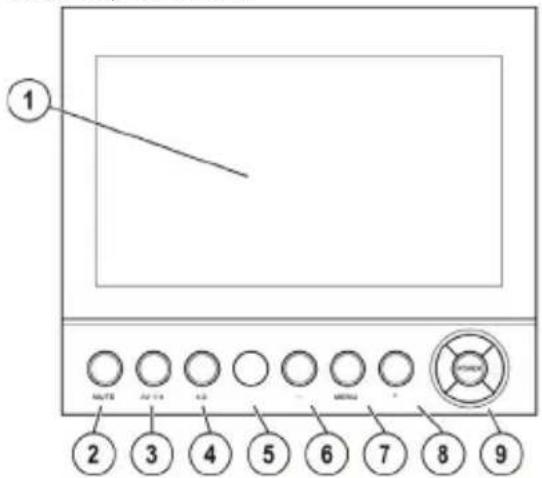

Instrukcja użytkowania

1. Monitor LCD
2. Przycisk Wyciszenia
3. Przycisk AV
4. Przycisk 4:3

5. Czujnik sterowania IR

6. Przycisk –

7. Przycisk menu
8. Przycisk +
9. Przycisk zasilania

10. Przełącznik trybu automatycznego/ręcznego

11. Naciśnij przycisk zasilania (9), aby włączyć monitor.

12. Naciśnij przycisk AV (3), aby ustawić prawidłowe połączenie kamery.
13. Naciśnij przycisk menu (7), aby przejść do podmenu.

Wyświetlają się następujące podmenu:

- Ustawienia wyświetlacza: „Bright“ (jasność), „Contrast“ (kontrast), „Colour“ (kolor) lub „Hue“ (odcień). Wyreguluj ustawienia wyświetlacza przyciskiem + (8) lub – (6).

KÖNIG

POLSKI

- „AV switched set“ (Ustawienie włączone AV) Wybierz kamery, jakie będą pojawiać się w trybie automatycznym. Naciśnij przycisk + lub –, aby przełączać między kamerami i przycisk menu, aby wybrać lub zrezygnować z wyboru kamery.

„√” sygnalizuje, że ten kanał został wybrany. „o” sygnalizuje, że ten kanał nie został wybrany.

- „Time switched“ (Czas włączony) Przyciskiem + lub – zwiększa się bądź zmniejsza okres czasu dla trybu automatycznego.

1. Ustaw przełącznik trybu automatycznego/ręcznego (10) na „AUTO“, aby przełączać automatycznie między wybranymi kamerami.

Po naciśnięciu przycisku AV, w trybie przełączania ręcznego pojawią się wszystkie obrazy z kamer, wraz z kamerami, w ustawieniu „o”.

1. Naciśnięcie przycisku 4:3 (4) zmienia format.

2. Naciśnij przycisk wyciszenia (2), aby wyłączyć lub włączyć dźwięk.

Aby ta funkcja działała, mikrofon w kamerze musi być włączony.

Rozwiązywanie problemów

Jeśli monitor nie działa prawidłowo, należy wykonać poniższe kontrole:

• Upewnij się, że monitor jest ustawiony na prawidłowy kanał AV (AV1-4).
• Upewnij się, że wszystkie wtyczki są prawidłowo włożone w złącza gniazda.
• Upewnij się, że monitor nie jest uszkodzony.
• Upewnij się, że przejściówka zasilania nie jest uszkodzona.
• Upewnij się przy włączonym automatycznym trybie przełączania, że kamery w ustawieniu włączonym AV nie są ustawione na „o”.
• Upewnij się, że wszystkie ustawienia na wyświetlaczu są ustawione prawidłowo.

KÖNIG

POLSKI

Konserwacja:

Wyczyścić kamerę wilgotną ściereczką.

Nie stosować płynów do czyszczenia ani środków ściernych.

Gwarancja:

Wszelkie zmiany i/lub modyfikacje produktu spowodują utratę gwarancji. Nie ponosimy żadnej odpowiedzialności za szkody spowodowane nieprawidłowym użytkowaniem produktu.

Zrzeczenie się odpowiedzialności:

Wszystkie projekty i specyfikacje mogą zostać zmienione bez uprzedniego powiadomienia. Wszystkie loga oraz nazwy marek i produktów są znakami towarowymi lub zastrzeżonymi znakami towarowymi ich właścicieli i niniejszym są za takie uznawane.

Utylizacja:

• Produkt ten jest przeznaczony do osobnej zbiórki w odpowiednim punkcie. Nie wyrzucać tego produktu razem z odpadami komunalnymi.
• W celu uzyskania dalszych informacji należy skontaktować się ze sprzedawcą lub z lokalną instytucją odpowiedzialną za gospodarowanie odpadami.

Produkt ten został wyprodukowany i dostarczony zgodnie z przepisami i dyrektywami obowiązującymi we wszystkich państwach członkowskich Unii Europejskiej. Produkt jest również zgodny ze wszystkimi obowiązującymi specyfikacjami i przepisami krajów, w których jest sprzedawany.

Oficjalna dokumentacja dostępna jest na żądanie. Dokumentacja ta obejmuje, ale nie ogranicza się do: Deklaracji zgodności (i tożsamości produktu), Karty charakterystyki substancji niebezpiecznej oraz raportu z testów produktu.
